Activer la résolution DNS pour les URL publiques du segment de superposition NSX-T d'Oracle Cloud VMware Solution

Présentation

Oracle Cloud VMware Solution vous permet de créer et de gérer des centres de données définis par logiciel (SDDC) activés pour VMware dans Oracle Cloud Infrastructure (OCI). Oracle Cloud VMware Solution fournit NSX-T comme outil de réseau défini par logiciel par défaut.

NSX-T permet au client de configurer un large éventail d'options de mise en réseau telles que la commutation, le routage, le pare-feu distribué et bien d'autres.

Il s'agit du premier tutoriel d'une série en trois parties qui décrit l'activation de la résolution de noms pour différents domaines, à savoir les domaines sur site/URL publics/machines virtuelles Oracle Cloud VMware Solution Management.

Ce tutoriel explique comment activer la résolution de noms pour les URL publiques à partir du segment de superposition soutenu par NSX-T d'Oracle Cloud VMware Solution.

Objectif

Oracle Cloud VMware Solution NSX-T Manager permet la résolution de noms à partir d'un segment superposé vers plusieurs cibles telles qu'Internet, les machines virtuelles de gestion Oracle Cloud VMware Solution, le réseau sur site et d'autres.

NSX-T classe généralement les domaines comme zones DNS et FQDN par défaut. L'intégration sera utile pour les scénarios dans lesquels le client a différents domaines/serveurs DNS. Il aidera les administrateurs à rediriger le trafic vers des serveurs de noms spécifiques afin de résoudre les noms sans avoir à pointer toutes les requêtes vers les serveurs DNS courants.

Après avoir suivi ce tutoriel, les administrateurs NSX-T pourront résoudre les URL publiques (via leur nom) à partir de segments de recouvrement soutenus par NSX-T.

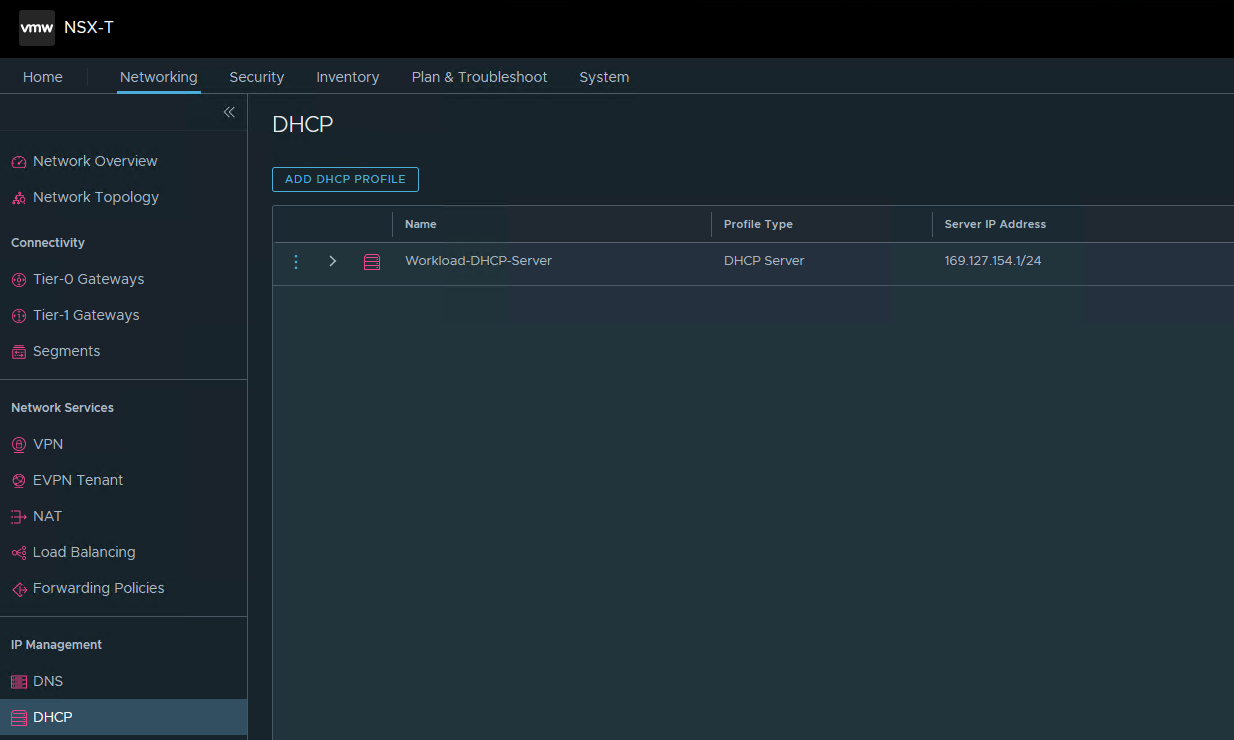

Le provisionnement du SDDC Oracle Cloud VMware Solution crée un profil DHCP par défaut qui peut être utilisé en tant que serveur DHCP pour les segments de superposition NSX-T. Nous avons utilisé le profil DHCP par défaut dans notre configuration. Pour plus d'informations, reportez-vous à la section Add a DHCP Profile.

RackWare RMM BYOL

NSX-T permet aux administrateurs de créer plusieurs zones DNS. Ils agissent comme un transitaire DNS qui peut être exploité par des machines virtuelles connectées à des segments de superposition. L'adresse IP du service DNS est l'adresse IP unique affectée aux machines virtuelles Oracle Cloud VMware Solution affectées aux segments de superposition. Pour plus d'informations, reportez-vous à la section Add a DNS Zone.

Tâche 1 : création d'un segment superposé activant DHCP et DNS

Nous attacherons la machine virtuelle au segment de superposition NSX-T. Reportez-vous à la documentation relative à la création d'un segment NSX-T.

  1. Créez un segment de recouvrement soutenu par NSX-T.

    RackWare RMM BYOL

  2. Les adresses IP des services DNS et DHCP ont été mentionnées lors de la création.

    RackWare RMM BYOL

Remarque : l'adresse IP du service DNS de la plage 169.254.x.x peut poser problème pour que les charges globales Windows résolvent les URL publiques via name__

Tâche 2 : configuration du DNS avec l'adresse IP de service et le domaine par défaut

Le DNS NSX-T peut transmettre les requêtes aux domaines respectifs pour résolution. Nous avons configuré un domaine par défaut et transmettrons toutes les requêtes DNS à Google DNS 8.8.8.8.

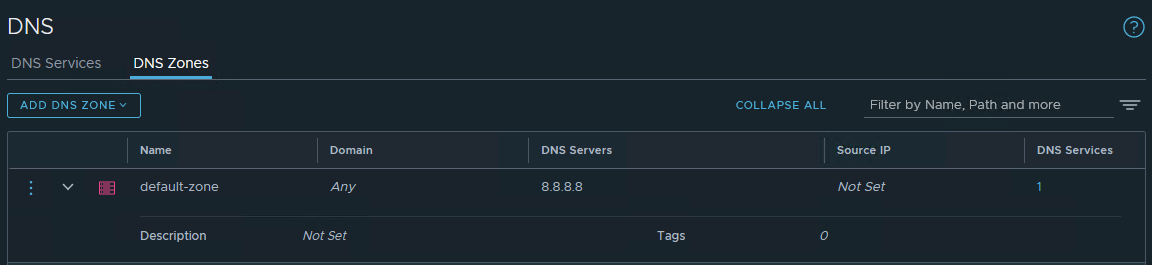

  1. Ajoutez une zone DNS par défaut.

    Ajouter un hôte à la série de récupération après sinistre

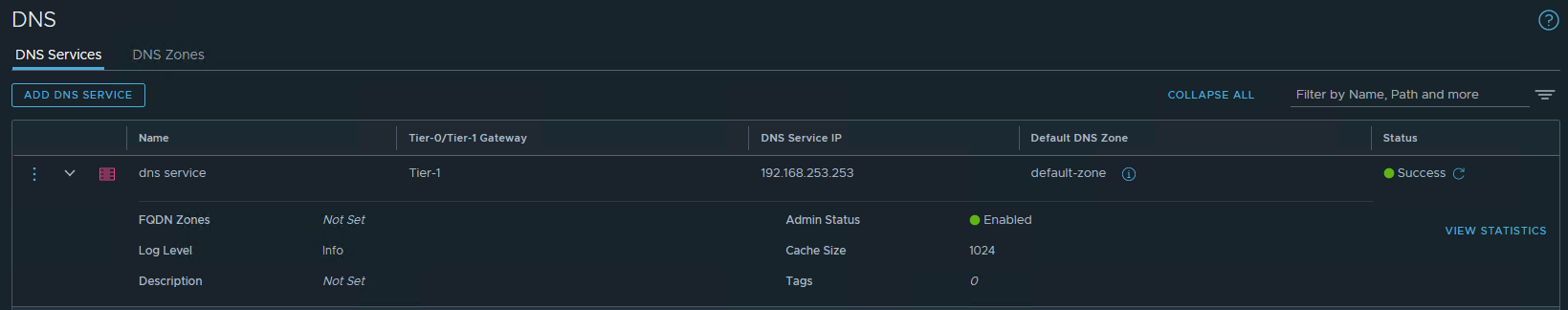

  2. Créez un service DNS avec l'adresse IP mentionnée sur le segment de superposition (DNS). Choisissez la valeur par défaut et les zones de nom de domaine qualifié complet.

    Ajouter un hôte à la série de récupération après sinistre

Tâche 3 : configuration d'une table de routage pour la passerelle NAT et ajout de routages spécifiques

Les segments NSX-T OCVS transmettent le trafic vers la liaison montante OCI VLAN Edge 1 qui a un routage par défaut 0.0.0.0/0 pointant vers NAT GW pour la connectivité Internet sortante.

NAT GW doit connaître le chemin de retour et atteindre les segments de superposition NSX-T.

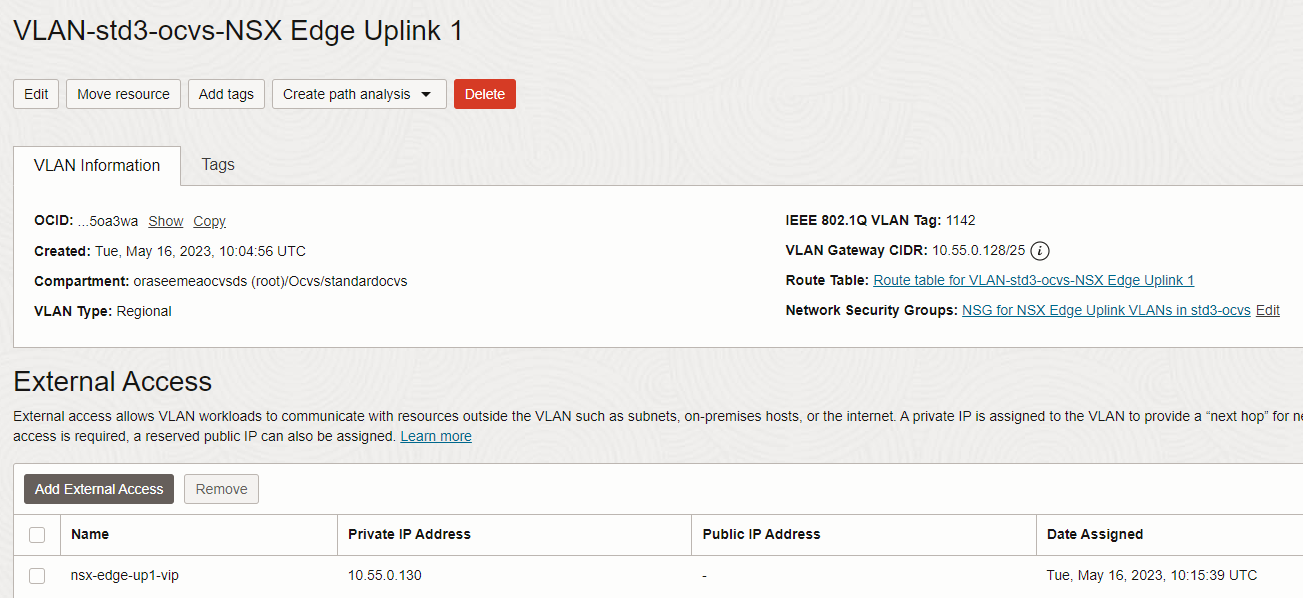

  1. Pour ce tutoriel, nous avons utilisé l'adresse IP privée nsx-edge-up1-vip de la liaison montante de périphérie VLAN-sddc-01-NSX 1, à savoir 10.55.0.130.

    Modèle pour vCenter

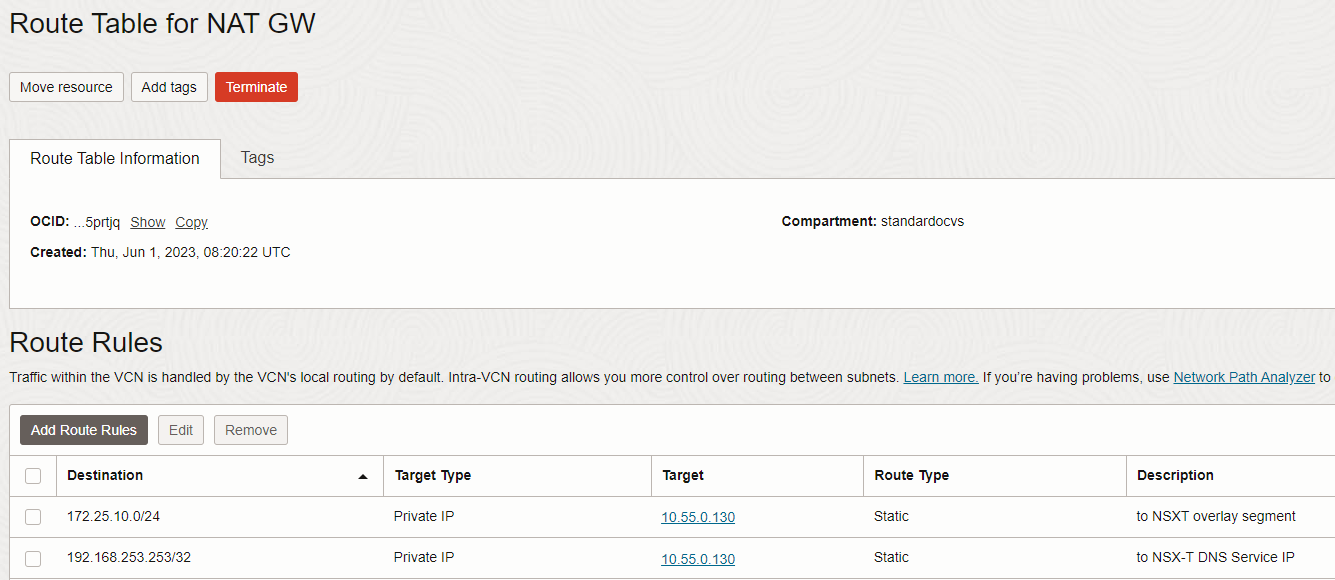

  2. Créez une table de routage et ajoutez les routages requis.

    Modèle pour vCenter

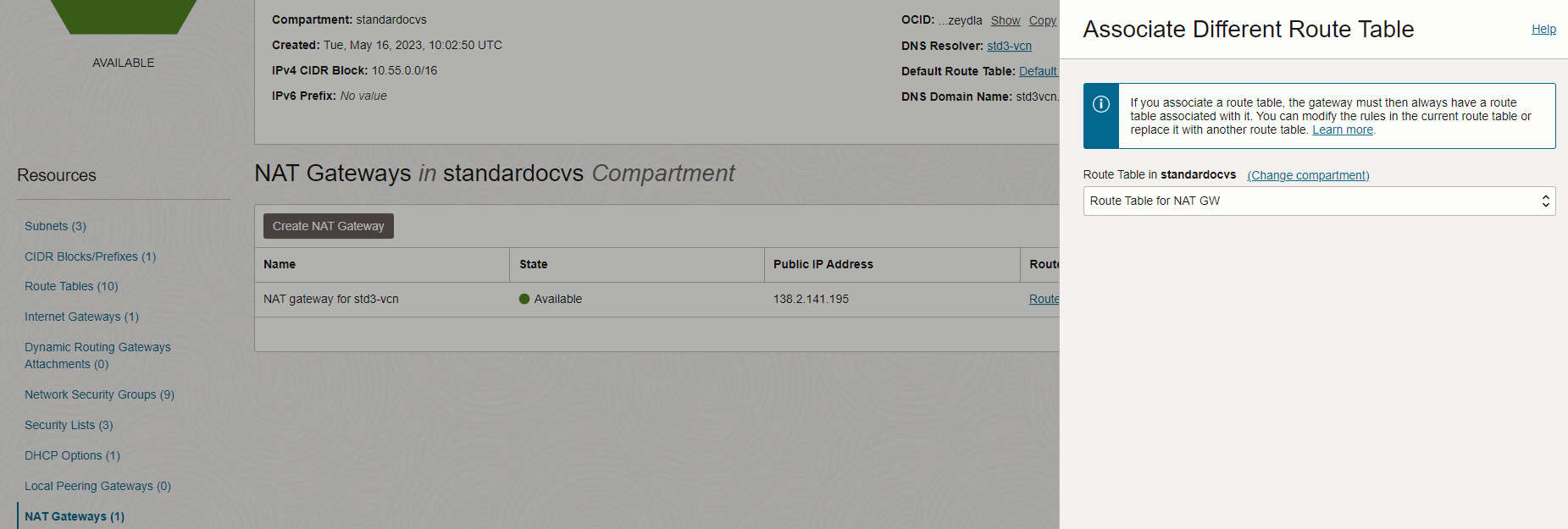

  3. Associez la table de routage à la passerelle NAT.

    Modèle pour vCenter

Tâche 4 : exécution de l'assistant Oracle Cloud VMware Solution pour activer la connectivité Internet

Le portail Oracle Cloud VMware Solution propose plusieurs onglets qui permettent d'automatiser les exigences de routage/groupe de sécurité réseau de la connectivité.

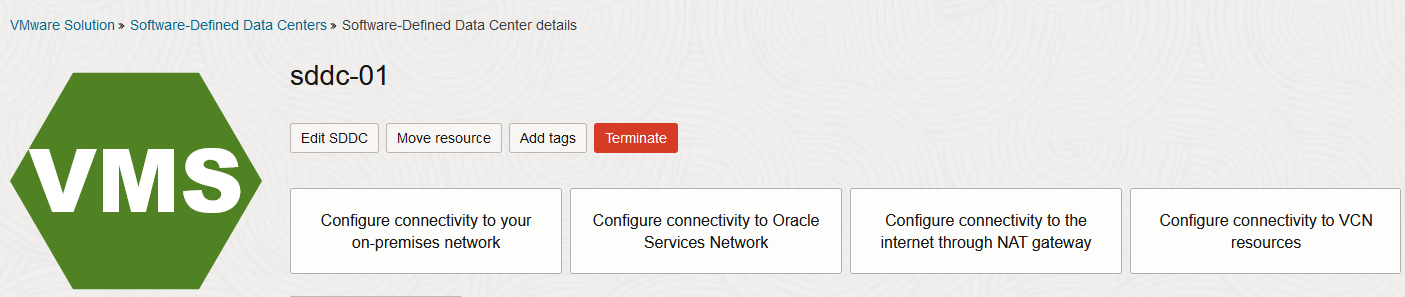

  1. Cliquez sur Configurer la connectivité à Internet via une passerelle NAT.

    Stratégie DR

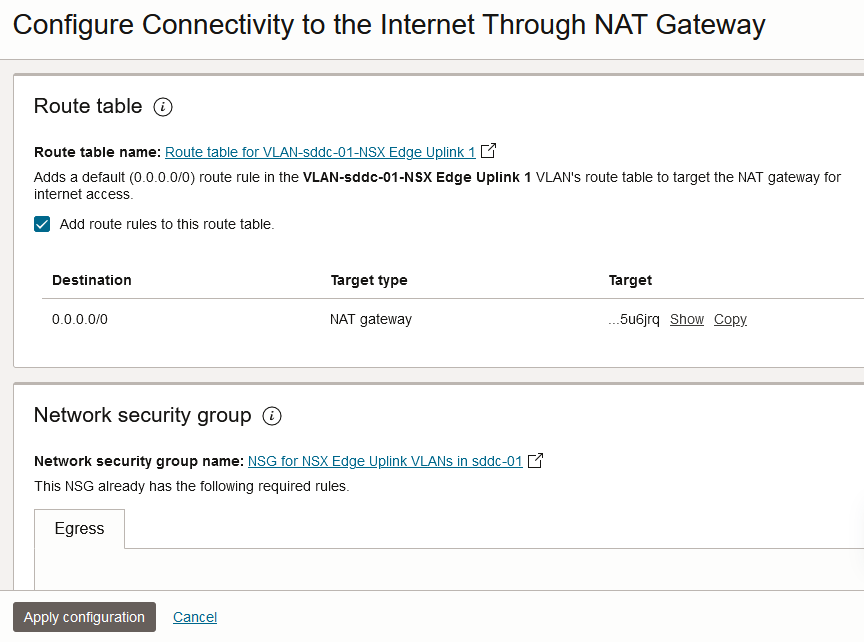

  2. Conservez les options par défaut et cliquez sur Appliquer la configuration.

    Stratégie DR

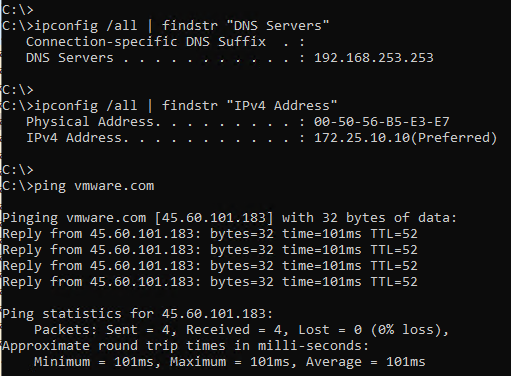

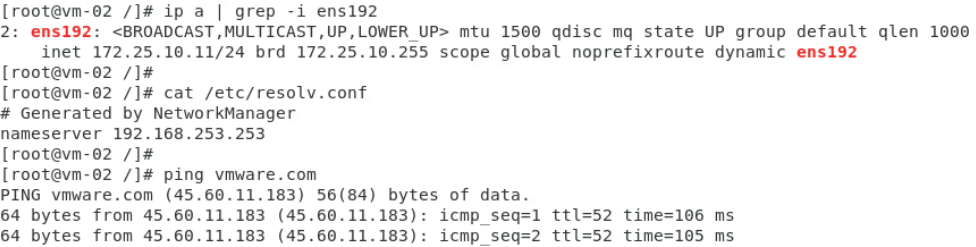

Si nous plaçons une machine virtuelle Oracle Cloud VMware Solution sur le segment ci-dessus, il doit choisir une adresse IP à partir du protocole DHCP. DNS doit être considéré comme une adresse IP de service et il doit pouvoir envoyer une commande ping aux URL publiques.

Stratégie DR

Stratégie DR
