Installation d'Oracle Linux Virtualization Manager dans Oracle Cloud Infrastructure

Introduction

Oracle Linux Virtualization Manager est une plate-forme de gestion de la virtualisation de serveur que vous pouvez déployer pour configurer, surveiller et gérer un environnement de machine virtuelle basée sur le noyau Oracle Linux avec des performances de niveau entreprise et une prise en charge par Oracle.

Ce tutoriel fournit un guide pour l'installation d'un déploiement fonctionnel et fonctionnel d'Oracle Linux Virtualization Manager sur Oracle Cloud Infrastructure (OCI).

Remarque : ce tutoriel est uniquement destiné aux tests et aux évaluations. La prise en charge d'Oracle Linux Virtualization Manager pour OCI est en cours de développement et n'est pas prise en charge pour la gestion des systèmes OCI.

Objectifs

Dans ce tutoriel, vous apprendrez à :

Prérequis

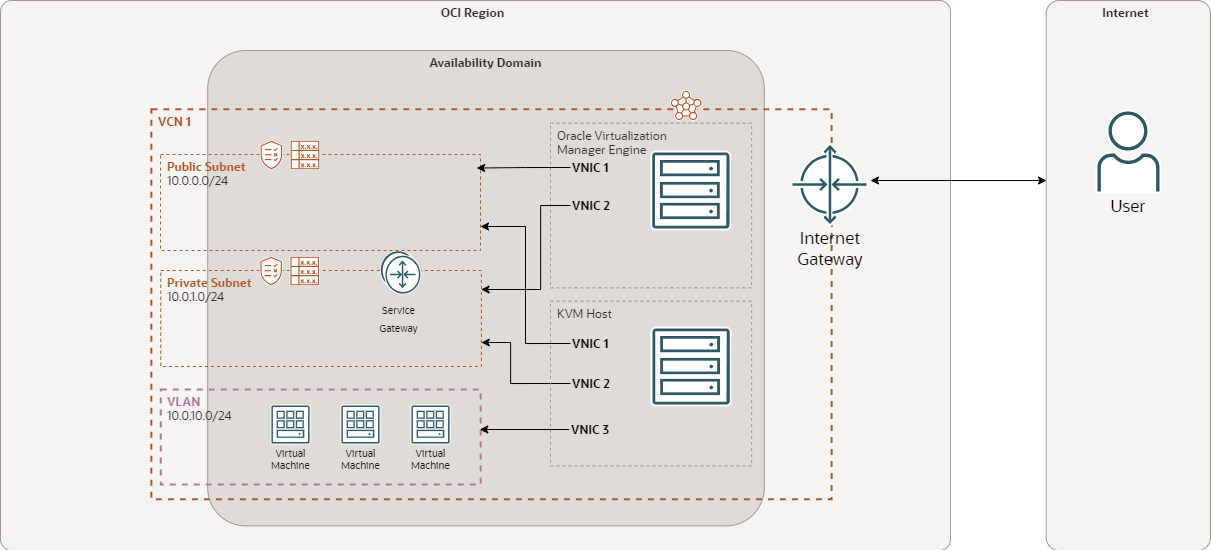

olvm-oci-arch

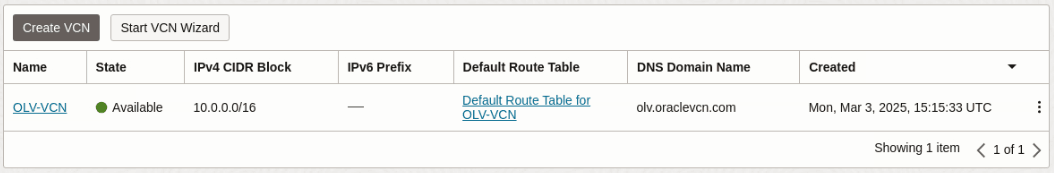

oci-vcn

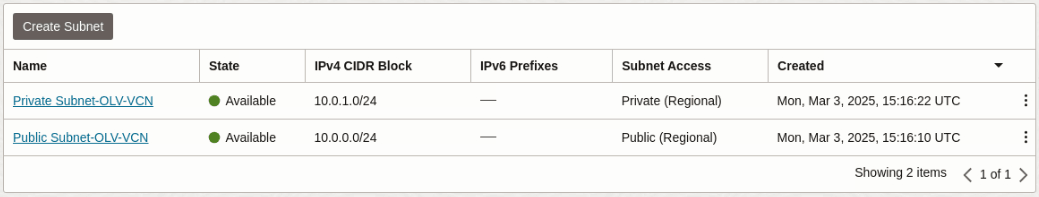

oci-vcn-subnet

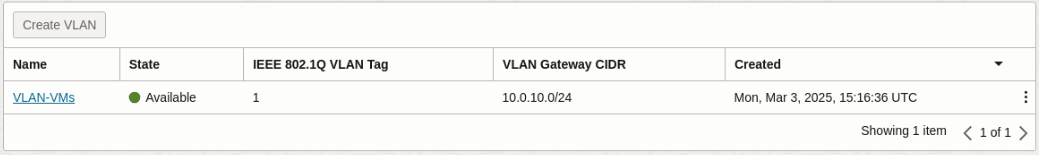

oci-vcn-vlan

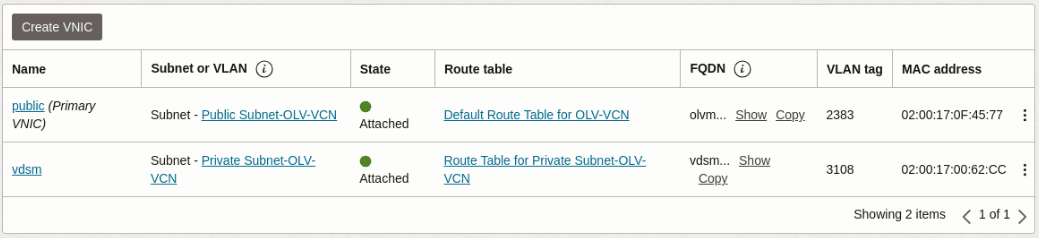

oci-engin-vnic

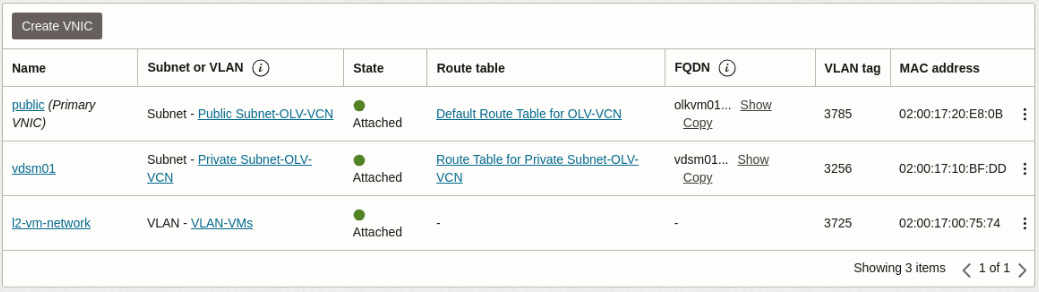

oci-kvm-vnic

oci-kvm-bloc-volume

Déployer Oracle Linux Virtualization Manager

Remarque : si vous êtes en cours d'exécution dans votre propre location, lisez le projet linux-virt-labs GitHub README.md et complétez les prérequis avant de déployer l'environnement d'exercice.

  1. Ouvrez un terminal sur le bureau Luna.

  2. Clonez le projet linux-virt-labs GitHub.

    git clone https://github.com/oracle-devrel/linux-virt-labs.git

  3. Accédez au répertoire de travail.

    cd linux-virt-labs/olvm

  4. Installez les ensembles requis.

    ansible-galaxy collection install -r requirements.yml

  5. Mettez à jour la configuration de l'instance Oracle Linux.

    cat << EOF | tee instances.yml > /dev/null
compute_instances:
  1:
    instance_name: "olvm"
    type: "engine"
    instance_ocpus: 2
    instance_memory: 32
  2:
    instance_name: "olkvm01"
    type: "kvm"
    instance_ocpus: 8
    instance_memory: 64
  3:
    instance_name: "olkvm02"
    type: "kvm"
    instance_ocpus: 8
    instance_memory: 64
use_vnc_on_engine: true
EOF

  6. Créez un fichier d'inventaire.

    cat << EOF | tee hosts > /dev/null
localhost ansible_connection=local ansible_connection=local ansible_python_interpreter=/usr/bin/python3.6
EOF

  7. Déployez l'environnement d'exercice.

    ansible-playbook create_instance.yml -i hosts -e "@instances.yml"

    L'environnement d'atelier gratuit requiert la variable supplémentaire ansible_python_interpreter pour localhost car il installe le package RPM pour le kit SDK Oracle Cloud Infrastructure pour Python. L'emplacement de l'installation de ce package se trouve sous les modules python3.6. L'utilisation d'une variable d'inventaire évite d'avoir un impact sur les lectures en cours d'exécution sur des hôtes autres que localhost.

    La forme de déploiement par défaut utilise l'UC AMD et Oracle Linux 8. Pour utiliser une CPU Intel ou Oracle Linux 9, ajoutez -e instance_shape="VM.Standard3.Flex" ou -e os_version="9" à la commande de déploiement.

    Important : attendez que le guide de lecture s'exécute correctement et atteignez la tâche de pause. La création du réseau et de l'instance OCI pour l'installation d'Oracle Linux Virtualization Manager est terminée à ce stade du guide de lecture et les instances sont prêtes. Notez la lecture précédente, qui affiche les adresses IP publiques et privées des noeuds qu'elle déploie.

Ouvrir une session VNC dans le gestionnaire

  1. Ouvrez un nouveau terminal et connectez-vous via SSH à l'instance olvm.

    L'option -L active le transfert local, qui ouvre un port local pour la connexion via un tunnel SSH au serveur VNC distant.

    ssh -L 5914:localhost:5901 oracle@<ip_address_of_instance>

  2. Passez au bureau Luna.

  3. Ouvrez le visualiseur TigerVNC en cliquant sur le menu Applications, sur Internet, puis sur Visualiseur TigerVNC.

    menu vnc

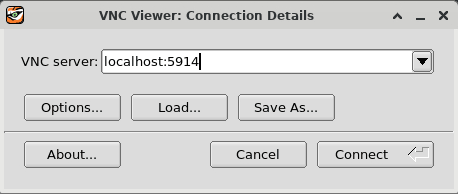

  4. Connectez-vous à l'environnement GUI du serveur déployé en saisissant localhost:5914 dans la zone de texte VNC Server et en appuyant sur le bouton Connect.

    Connexion VNC

  5. Entrez le mot de passe de l'utilisateur oracle oracle et appuyez sur le bouton OK.

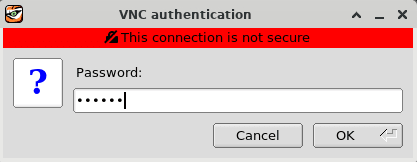

    vnc-pwd

  6. Le bureau de l'interface graphique du serveur s'affiche avec une première configuration de connexion.

    gui-welcome

  7. Appuyez trois fois sur le bouton Next, puis sur le bouton Skip, suivi du bouton Start Using Oracle Linux Server. Enfin, fermez ou réduisez la fenêtre Mise en route.

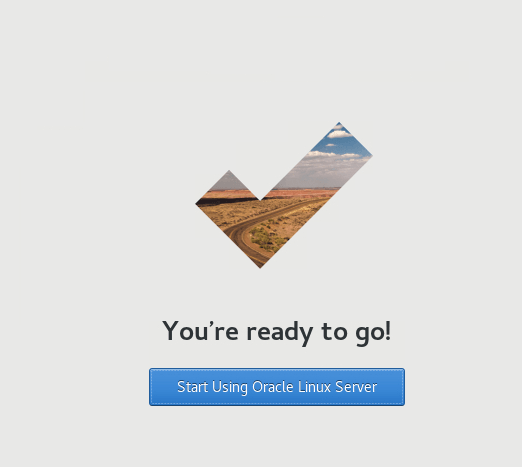

    démarrage-utilisation-ol

Installer le moteur

  1. Ouvrez un terminal dans la session VNC.

  2. Activer la fonction Copier-coller dans la session VNC.

    vncconfig -nowin &

  3. Installez le package Oracle Linux Virtualization Manager Release, qui active/désactive automatiquement les référentiels requis.

    sudo dnf install -y oracle-ovirt-release-45-el8

  4. Effacez le cache DNF.

    sudo dnf clean all

  5. Répertoriez les référentiels configurés et vérifiez que les référentiels requis sont activés.

    sudo dnf repolist

    Vous devez activer les référentiels suivants :

    • ol8_baseos_latest
    • ol8_appstream
    • ol8_kvm_appstream
    • ovirt-4.5
    • ovirt-4.5-extra
    • ol8_gluster_appstream
    • ol8_UEKR7

    Si un référentiel requis n'est pas activé, utilisez la commande dnf config-manager pour l'activer.

    sudo dnf config-manager --enable <repository_name>

  6. Installez le package Manager.

    sudo dnf install -y ovirt-engine

  7. Configurez le gestionnaire.

    sudo engine-setup --accept-defaults

    --accept-defaults accepte automatiquement toutes les questions contenant des réponses par défaut avec les valeurs par défaut.

    Lorsque vous y êtes invité, entrez le mot de passe administrateur du moteur, puis confirmez-le. Le mot de passe doit comporter au moins huit caractères, dont des majuscules, des minuscules, des chiffres et des caractères spéciaux.

Connexion au portail d'administration

  1. Obtenez le nom de domaine qualifié complet de l'hôte du gestionnaire.

    hostname -f

  2. Ouvrez un navigateur et accédez au moteur WebUI.

    https://<fqdn of the manager host>/ovirt-engine

    Remarque : Approuvez l'avertissement de sécurité en fonction du navigateur utilisé. Pour Chrome, cliquez sur le bouton Advanced, puis sur le lien Proceed to localhost (unsafe).

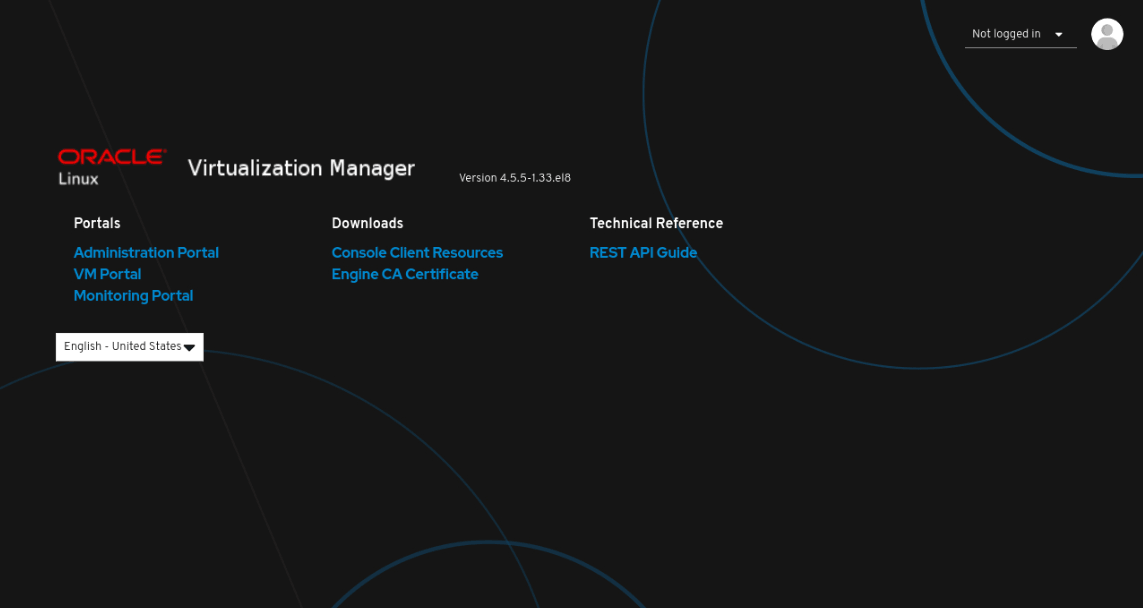

    La page Bienvenue s'affiche.

    olvm-accueil

  3. Sous Téléchargements, cliquez sur Certificat CA du moteur.

    Le fichier de certificat pki-resource est téléchargé dans le dossier de téléchargements du navigateur sur le système de fichiers.

  4. Importez le certificat dans le navigateur.

    1. Ouvrez le menu du navigateur et cliquez sur Paramètres.

    2. Utilisez la recherche et entrez cert.

    3. Cliquez sur le bouton Afficher les certificats….

      La boîte de dialogue Gestionnaire de certificats s'ouvre.

    4. Cliquez sur les boutons Importer….

      La boîte de dialogue Sélectionner un fichier contenant les certificats CA à importer s'ouvre.

    5. Dans la liste déroulante Fichiers de certificat, sélectionnez Tous les fichiers.

    6. Cliquez sur le fichier pki-resource dans le panneau de sélection de fichier.

    7. Cliquez sur le bouton Ouvrir.

      La boîte de dialogue Télécharger le certificat s'ouvre.

    8. Cochez la case en regard de Faites confiance à cette autorité de certification pour identifier les sites web., puis cliquez sur OK.

    9. Cliquez ensuite sur OK.

    10. Fermez l'onglet Paramètres du navigateur.

  5. Dans le moteur WebUI, cliquez sur Portail d'administration.

    La page Connexion s'affiche.

  6. Entrez admin@ovirt pour le nom utilisateur et le mot de passe que vous avez indiqués lors de la configuration du gestionnaire.

  7. Le portail d'administration s'affiche après une connexion réussie.

    portail admin

Configuration d'un hôte KVM

  1. Passez au terminal dans la session VNC.

  2. Connectez-vous via SSH à l'instance olkvm01.

    ssh olkvm01

  3. Installez le package Oracle Linux Virtualization Manager Release, qui active/désactive automatiquement les référentiels requis.

    sudo dnf install -y oracle-ovirt-release-45-el8

  4. Effacez le cache DNF.

    sudo dnf clean all

  5. Répertoriez les référentiels configurés et vérifiez que les référentiels requis sont activés.

    sudo dnf repolist

    Vous devez activer les référentiels suivants :

    • ol8_baseos_latest
    • ol8_appstream
    • ol8_kvm_appstream
    • ovirt-4.5
    • ovirt-4.5-extra
    • ol8_gluster_appstream
    • ol8_UEKR7

    Si un référentiel requis n'est pas activé, utilisez la commande dnf config-manager pour l'activer.

    sudo dnf config-manager --enable <repository_name>

  6. Activez la console Web Cockpit.

    sudo systemctl enable --now cockpit.socket

  7. Ouvrez les ports du pare-feu pour accéder à la console Web de Cockpit.

    sudo firewall-cmd --permanent --zone=public --add-service=cockpit
sudo firewall-cmd --reload

    Vous pouvez utiliser l'interface Web de Cockpit pour surveiller les ressources de l'hôte et effectuer des tâches d'administration. Vous pouvez accéder à l'interface Web Cockpit de l'hôte à partir du portail d'administration ou en vous connectant directement à l'hôte.

  8. Quittez la session.

    exit

    Vous devez maintenant être sur l'hôte Manager.

Ajouter un hôte KVM

  1. Accédez au navigateur au sein de la session VNC.

  2. Connectez-vous au portail d'administration.

  3. A l'aide du menu de navigation latérale, accédez à Compute et cliquez sur Hôtes.

  4. Dans le panneau Hôtes, cliquez sur le bouton Nouveau.

  5. La boîte de dialogue Nouvel hôte s'ouvre et l'onglet Général est sélectionné dans la barre latérale.

  6. Sélectionnez le centre de données Par défaut dans la liste déroulante Cluster hôte.

    L'installation d'Oracle Linux Virtualization Manager crée un centre de données et un cluster nommé Default. Vous pouvez renommer et configurer ce centre de données et ce cluster, ou ajouter de nouveaux centres de données et clusters pour répondre à vos besoins.

  7. Entrez le nom de l'hôte dans le champ Nom.

    olkvm01

  8. Dans le champ Nom d'hôte, entrez le nom de domaine complet ou l'adresse IP de l'hôte.

    vdsm01.priv.olv.oraclevcn.com

    Cette entrée est le nom qualifié complet de la carte d'interface réseau virtuelle secondaire attachée à l'hôte KVM.

  9. Sous Authentification, sélectionnez la méthode d'authentification Clé publique SSH.

    Cette action affiche la clé publique SSH du moteur dans le champ SSH PublicKey.

  10. Passez au terminal dans la session VNC.

  11. Copiez la clé publique SSH dans le fichier /root/.ssh/authorized_keys sur l'hôte KVM.

    sudo ssh-keygen -y -f /etc/pki/ovirt-engine/keys/engine_id_rsa | ssh olkvm01 -T "sudo tee -a /root/.ssh/authorized_keys"

    La partie gauche de cette commande affiche la clé privée SSH du moteur, tandis que la partie droite la copie via SSH à l'emplacement requis. L'option -T désactive l'allocation de pseudo-terminaux et vous empêche d'obtenir un message d'erreur.

  12. Cliquez ensuite sur OK.

    L'écran Power Management Configuration s'affiche.

  13. Cliquez sur OK car les instances OCI ne permettent pas de configurer la gestion de l'alimentation.

    Le panneau met à jour et ajoute le nouvel hôte à la liste des hôtes dans le gestionnaire. Pendant que le gestionnaire installe l'agent hôte (VDSM) et les autres packages requis sur l'hôte, le panneau indique que l'hôte a le statut Installation. Vous pouvez afficher la progression de l'installation dans le volet de détails Hôtes. Le statut de l'hôte passe à Up lorsque l'installation est terminée.

    Remarque : une fois qu'un hôte KVM est ajouté à un cluster, il est également essentiel d'éviter toute modification spontanée de la configuration réseau dans /etc/sysconfig/network-scripts/, via NetworkManager (par exemple nmcli) ou dans OCI.

  14. Attendez que le statut de l'hôte s'affiche comme Up avant de poursuivre le tutoriel.

Créer un réseau logique

  1. A l'aide du menu de navigation latérale, accédez à Réseau, puis cliquez sur Réseaux.

  2. Dans le panneau Réseaux, cliquez sur Nouveau.

  3. La boîte de dialogue Nouveau réseau logique s'ouvre et l'onglet Général est sélectionné dans la barre latérale.

    Le centre de données Par défaut est présélectionné dans la liste déroulante.

  4. Entrez le nom du nouveau réseau dans le champ Nom.

    l2-vm-network

    Sous la section Paramètres réseau, la case Réseau de machine virtuelle est cochée par défaut. Laissez la case Réseau de machine virtuelle cochée pour créer le réseau de machine virtuelle basé sur VLAN.

  5. Pour créer le réseau, cliquez sur OK.

Affectation d'un réseau logique à un hôte KVM

  1. A l'aide du menu de navigation latérale, accédez à Compute et cliquez sur Hôtes.

    Le panneau Hôtes s'ouvre.

  2. Sous la colonne Nom, cliquez sur l'hôte olkvm01 pour ajouter le réseau.

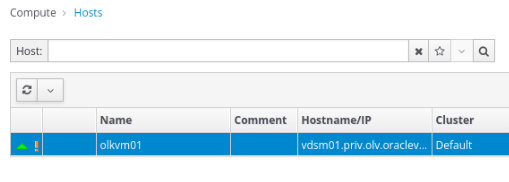

    olvm-hosts-volet

  3. Une fois que vous avez cliqué sur le nom de l'hôte, l'onglet Général s'ouvre avec des détails sur l'hôte.

  4. Cliquez sur l'onglet Interfaces réseau du menu horizontal.

  5. L'onglet Interfaces réseau s'ouvre avec des détails sur les interfaces réseau sur l'hôte disponible.

  6. Cliquez sur le bouton Setup Host Networks.

    La boîte de dialogue Setup Host Networks s'ouvre pour l'hôte. La colonne Interfaces répertorie toutes les interfaces physiques sur l'hôte et la colonne Réseaux logiques affectés affiche tous les réseaux logiques affectés à l'interface. La colonne Unassigned Logical Networks affiche les réseaux logiques non affectés.

    olvm-setup-host-networks

  7. Sélectionnez l2-vm-network dans la colonne Unassigned Logical Networks en cliquant sur le réseau avec le bouton gauche de la souris et, tout en maintenant la souris enfoncée, faites glisser le réseau vers la case à droite de l'interface réseau ens5 pour ajouter le réseau.

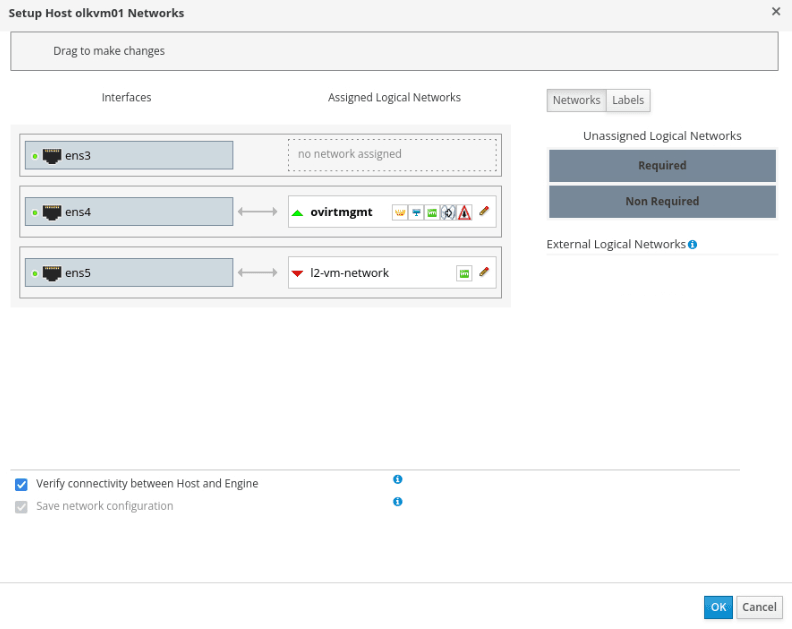

    assigné à olvm-setup-host-networks

  8. Cliquez sur OK pour enregistrer les paramètres et ajouter le réseau.

Ajouter un domaine de données Fibre Channel

Oracle Linux Virtualization Manager utilise un système de stockage centralisé pour les images de disque de machine virtuelle, les fichiers ISO et les instantanés. Dans ce tutoriel, deux volumes de blocs OCI sont attachés à l'hôte KVM et apparaissent en tant que LUN Fibre Channel.

  1. A l'aide du menu de navigation latérale, accédez à Stockage et cliquez sur Domaines.

    Le panneau Domaines de stockage s'ouvre.

  2. Dans le panneau Domaines de stockage, cliquez sur le bouton Nouveau domaine.

    La boîte de dialogue Nouveau domaine s'ouvre.

  3. Entrez le nom du domaine de données dans le champ Nom.

    amd-storage-domain-01

  4. Dans la liste déroulante Centre de données, sélectionnez l'option Par défaut dans la liste déroulante.

  5. Dans la liste déroulante Fonction de domaine, sélectionnez l'option Données dans la liste déroulante.

  6. Dans la liste déroulante Type de stockage, sélectionnez Fibre Channel.

  7. Pour la liste déroulante Hôte à utiliser, sélectionnez l'hôte olkvm01.

  8. Lorsque vous sélectionnez Fibre Channel comme type de stockage, la boîte de dialogue Nouveau domaine affiche automatiquement les cibles connues avec des LUN inutilisés.

  9. Cliquez sur Ajouter en regard du premier ID de LUN.

  10. Cliquez ensuite sur OK.

    Vous pouvez cliquer sur Tâches dans l'angle supérieur droit de l'interface utilisateur pour surveiller les différentes étapes de traitement effectuées lors de l'attachement du domaine de données FC au centre de données.

  11. Attendez que le statut de centre de données croisé s'affiche comme Actif avant de poursuivre le tutoriel.

import d'un modèle de machine virtuelle

Oracle Linux Virtualization Manager permet d'importer des modèles OVA existants. Oracle fournit des modèles OVA prédéfinis à partir de la page Images Oracle Linux Cloud.

  1. A l'aide du menu de navigation latéral, accédez à Calcul et cliquez sur Modèles.

    Le panneau Modèles s'ouvre.

  2. Cliquez sur l'icone Importer.

    La boîte de dialogue Importer des modèles s'ouvre.

  3. Conservez les sélections par défaut des listes déroulantes Centre de données, Source et Hôte.

  4. Pour le chemin de fichier, entrez /tmp.

    Ce dossier sur l'hôte olkvm01 est à partir duquel l'interface utilisateur tentera d'importer le modèle OVA. Par conséquent, vous devez d'abord vous assurer que le modèle se trouve à cet emplacement.

  5. Passez au terminal dans la session VNC.

  6. Téléchargez le modèle OVA.

    ssh olkvm01 "curl -L https://yum.oracle.com/templates/OracleLinux/OL9/u5/x86_64/OL9U5_x86_64-olvm-b253.ova -o /tmp/ol95.ova"

  7. Accédez au navigateur au sein de la session VNC.

  8. Cliquez sur le bouton Charger.

    Le modèle OVA apparaît dans la section Machines virtuelles sur la source de la zone de liste double.

  9. Cliquez sur le modèle OVA, puis sur le bouton Flèche droite pour envoyer le modèle OVA sur le côté Machines virtuelles à importer de la zone de liste double.

    olvm-import-templates

  10. Fournissez les informations relatives au jeu de transport, puis cliquez sur Suivant.

  11. Vérifiez les informations sur le modèle, puis cliquez sur OK.

  12. Attendez que le statut s'affiche comme OK.

Créer une machine virtuelle

  1. A l'aide du menu de navigation latérale, accédez à Compute, puis cliquez sur Machines virtuelles.

    Le panneau Machines virtuelles s'ouvre.

  2. Cliquez sur le bouton Nouveau.

    La boîte de dialogue Nouvelle machine virtuelle s'ouvre.

  3. Sélectionnez le modèle OVA dans la liste déroulante Modèle.

    OL9U5_x86_64-olvm-b253

  4. Sélectionnez le système d'exploitation dans la liste déroulante Système d'exploitation.

    Oracle Linux 9.x x64

  5. Dans le champ Nom, entrez le nom de la machine virtuelle.

    ol9-vm1

  6. Sélectionnez l'interface réseau de machine virtuelle dans la liste déroulante nic1.

    l2-vm-network(l2-vm-network)

  7. Cliquez sur le bouton Afficher les options avancée.

    Le menu Options avancées s'ouvre. Ce menu permet de définir des options supplémentaires pour la machine virtuelle, telles qu'un mot de passe, une clé SSH ou un réseau statique.

  8. Cliquez sur Exécution initiale.

  9. Cliquez sur Authentification.

  10. Dans le champ Nom d'utilisateur, saisissez le nom de l'utilisateur qui va se connecter à la machine virtuelle.

    opc

  11. Dans les champs Mot de passe et Vérifier le mot de passe, entrez le mot de passe de l'utilisateur.

    Pour les systèmes de production, il est recommandé d'utiliser la clé autorisée SSH.

  12. Cliquez sur Réseaux.

  13. Entrez l'adresse IP du serveur DNS dans le champ Serveurs DNS.

    10.0.10.1

  14. Cochez la case en regard de Nom d'interface réseau invité.

  15. Cliquez sur le bouton Ajouter un nouveau.

  16. Dans le champ In-guest Network Interface Name, entrez le nom de l'interface réseau.

    eth0

  17. Dans la liste déroulante IPv4 Boot Protocol, sélectionnez Static.

    En raison de la liaison du réseau de machine virtuelle au réseau VLAN OCI, il n'existe aucun serveur DHCP par défaut pour affecter des adresses IP.

  18. Dans le champ IPv4 Address, entrez une adresse IP dans la même plage que le réseau VLAN OCI.

    10.0.10.253

  19. Dans le champ IPv4 Netmask, entrez le masque réseau.

    255.255.255.0

  20. Dans le champ IPv4 Gateway, entrez la passerelle réseau.

    10.0.10.1

  21. Cliquez ensuite sur OK.

  22. Attendez que le statut passe de Importation à Arrêté.

Exécuter la machine virtuelle

  1. Passez au terminal dans la session VNC.

  2. Installez le package Virtual Machine Viewer.

    Ce package permet d'afficher une machine virtuelle à l'aide de la console Oracle Linux Virtualization Manager.

    sudo dnf install -y virt-viewer

  3. Accédez au navigateur au sein de la session VNC.

  4. Sélectionnez la machine virtuelle et cliquez sur le bouton Run (Exécuter).

  5. Cliquez sur le bouton Console.

    Cette action télécharge un fichier console.vv sur lequel vous pouvez cliquer pour ouvrir le visualiseur distant de machine virtuelle.

  6. Cliquez sur le fichier console.vv dans la liste de téléchargement du navigateur.

    L'application de visionneuse distante de la machine virtuelle s'ouvre.

  7. Dans le visualiseur distant de machine virtuelle, connectez-vous à la machine virtuelle à l'aide du nom utilisateur et du mot de passe que vous avez définis.

  8. Vérifiez les paramètres réseau de la machine virtuelle.

    ip a

    La sortie affiche l'interface réseau eth0 à l'aide d'une adresse IP de 10.0.10.253.

  9. Envoyez une commande ping à la passerelle réseau.

    ping 10.0.10.1

    La machine virtuelle envoie une commande ping à la passerelle.

  10. Ping d'une adresse sur Internet.

    Les résultats indiquent le nom ou le service inconnu. Ce message s'affiche car le VLAN isole le trafic réseau vers des paquets uniquement dans son sous-réseau. Pour accéder à la machine virtuelle en dehors du sous-réseau VLAN, vous devez fournir un accès externe VLAN à la machine virtuelle dans la console cloud OCI.

Fournir un accès externe à la machine virtuelle

  1. Ouvrez un navigateur et connectez-vous à la console OCI.

  2. Dans la console OCI, utilisez le menu de navigation et cliquez sur Fonctions de réseau, puis sur Réseaux cloud virtuels.

  3. Cliquez sur le nom du réseau cloud virtuel (VCN) dans le tableau.

  4. Dans Ressources, cliquez sur VLAN.

  5. Dans le panneau VLAN, cliquez sur le nom du VLAN dans le tableau.

  6. Dans le panneau Détails du VLAN, cliquez sur Ajouter un accès externe.

    Le panneau Ajouter un accès externe s'ouvre.

  7. Sous Type d'accès externe, sélectionnez Accès public.

  8. Sous Adresse IP privée, entrez le nom de la machine virtuelle dans le champ Nom et l'adresse IP de la machine virtuelle dans le champ Adresse IP privée.

  9. Sous Adresse IP publique réservée, sélectionnez Créer.

  10. Cliquez sur Ajouter un accès externe.

    Le panneau Détails du VLAN affiche une nouvelle entrée sous Accès externe contenant une adresse IP publique. Cette entrée permet désormais à la machine virtuelle d'accéder à Internet, à la fois entrant et sortant.

Tester l'accès externe à la machine virtuelle

  1. Basculez vers la visionneuse distante de machine virtuelle dans la session VNC.

  2. Ping d'une adresse sur Internet.

    Les résultats montrent le succès du ping d'une adresse Internet. Vous pouvez maintenant exécuter sudo dnf upgrade -y pour maintenir le niveau de patch de machine virtuelle en cours.

Etapes suivantes

La réussite de la création et de l'accès à Internet d'une machine virtuelle démontre l'installation fonctionnelle et fonctionnelle d'Oracle Linux Virtualization Manager sur OCI. Une fois l'environnement opérationnel, développez vos compétences en ajoutant un autre hôte KVM, une machine virtuelle exécutant un serveur DHCP ou en migrant une machine virtuelle d'un hôte KVM vers un autre. Consultez la documentation disponible et les liens ci-dessous pour plus d'informations.

Ressources de formation supplémentaires

Explorez d'autres ateliers sur le site docs.oracle.com/learn ou accédez à d'autres contenus d'apprentissage gratuits sur le canal Oracle Learning YouTube. En outre, visitez le site education.oracle.com/learning-explorer pour devenir un explorateur Oracle Learning.

Pour obtenir de la documentation sur le produit, consultez Oracle Help Center.
