Cavo del dispositivo Roving Edge

Utilizzare i seguenti diagrammi per individuare i connettori sul retro del dispositivo Roving Edge durante il collegamento dei cavi in questa procedura.

Nota

Per soddisfare i requisiti MIL-STD-461 Rev G RE102, tutti i cavi di rete Ethernet collegati al dispositivo Roving Edge devono avere una classificazione CAT8. In caso contrario, il requisito minimo per i cavi Ethernet è CAT6.

Nota

Le connessioni Ethernet descritte in questa sezione rappresentano le connessioni Ethernet minime che è necessario effettuare per configurare il dispositivo. È possibile utilizzare le altre porte NIC e configurare il collegamento Ethernet. Vedere Identificare gli elementi del pannello anteriore e posteriore e Gestione del legame Ethernet.
Suggerimento

La maggior parte dei dispositivi richiede di scaricare un file software di grandi dimensioni da 25 GB per eseguire il provisioning automatico del dispositivo. Per garantire un'installazione fluida, si consiglia di collegare il dispositivo a una rete ad alta velocità.

  1. Collegare i cavi alla porta Ethernet predefinita e alla porta della console seriale, come illustrato nei diagrammi seguenti.

    Nota

    Per l'installazione iniziale e l'autoprovisioning, assicurarsi che il dispositivo non sia dietro un server proxy HTTP e che il dispositivo disponga della connettività Internet. Dopo l'autoprovisioning, è possibile spostare il dispositivo dietro un server proxy HTTP.

    1. Utilizzare un cavo Ethernet RJ-45 da 10 GBaseT per collegare la porta Ethernet del dispositivo allo switch Ethernet.

    2. Collegare il cavo seriale USB fornito dalla porta della console seriale del dispositivo a un connettore USB sull'host di controllo, ad esempio un laptop.

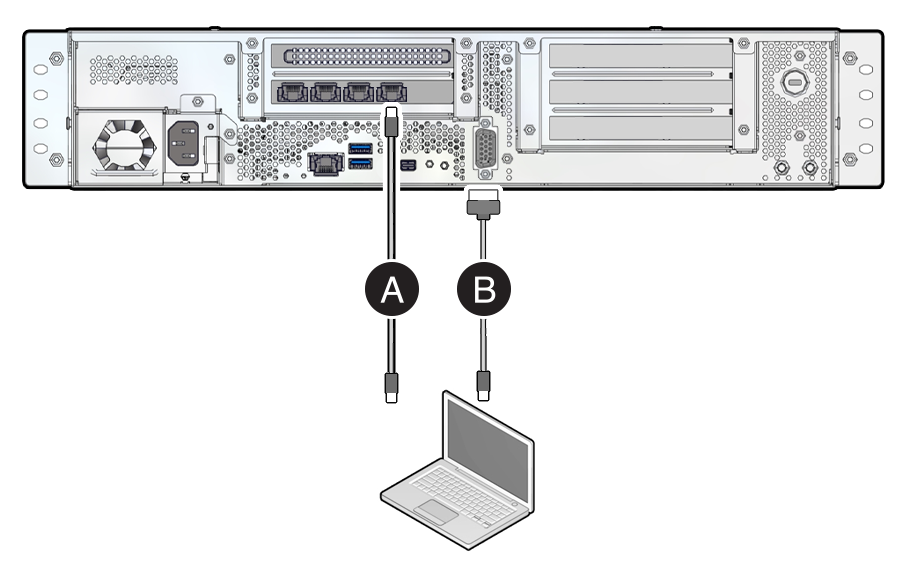

    Dispositivo Roving Edge 2: forme di computazione, GPU e storage

    Una figura che illustra la posizione in cui collegare i cavi Ethernet e DB-9 sulle forme di storage, computazione, GPU e dispositivo Roving Edge 2.

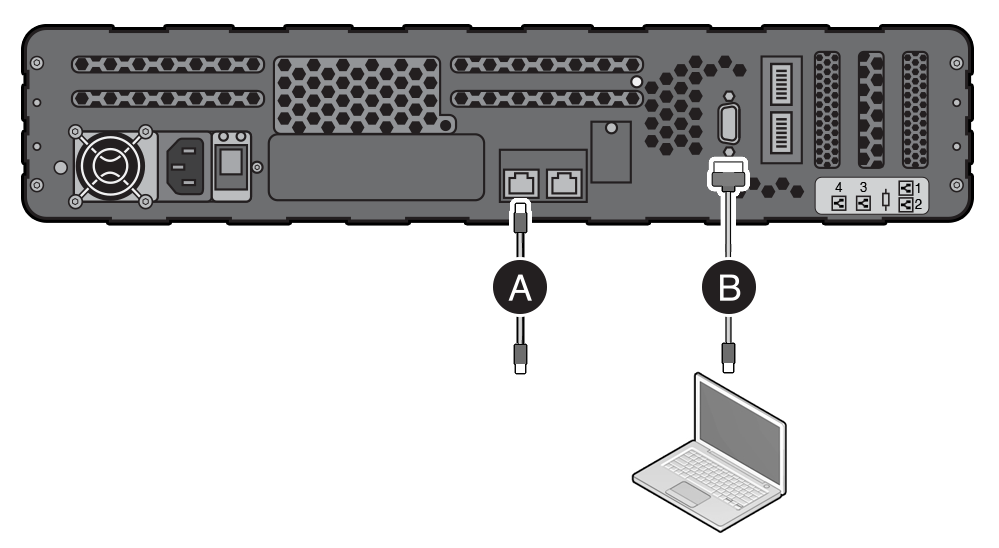

    Dispositivo Roving Edge 1

    Una figura che illustra la posizione in cui collegare i cavi Ethernet e DB=9 sul dispositivo Roving Edge 1.

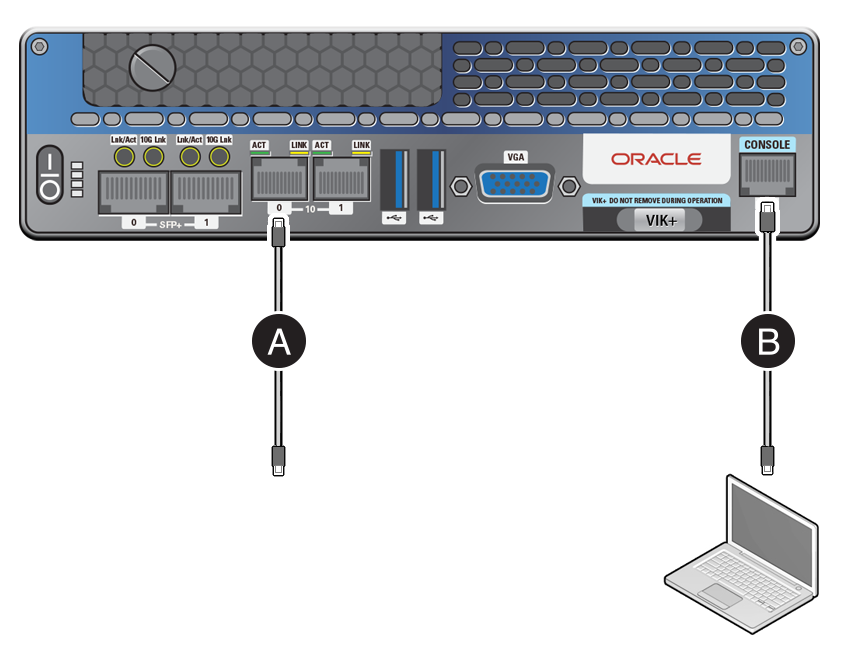

    Roving Edge Ultra

    Una figura che illustra dove collegare i cavi della console Ethernet e seriale su Roving Edge Ultra.
  2. Collegare il cavo di alimentazione fornito alla presa di alimentazione del dispositivo e alla fonte di alimentazione, ma non è ancora possibile accenderlo.

    Per Roving Edge Ultra, collegare il cavo di alimentazione al connettore CA sul retro del dispositivo.

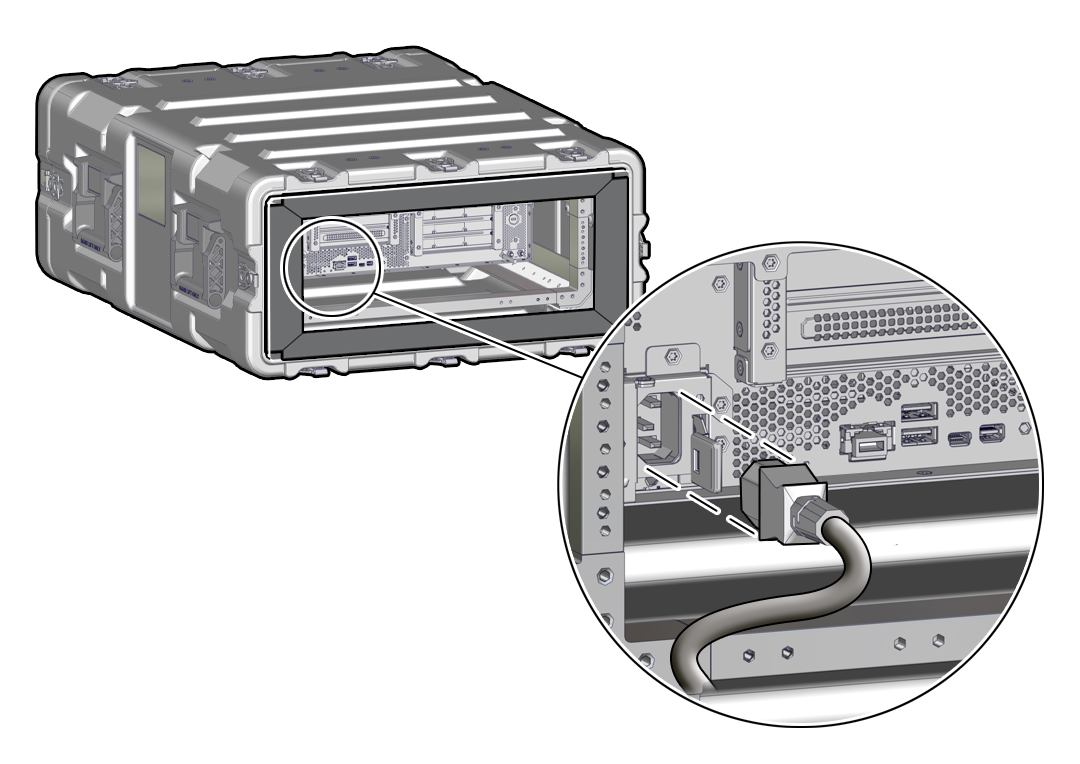

    La seguente figura mostra dove collegare il cavo di alimentazione su un dispositivo Roving Edge 2 in una custodia rinforzata.

    Una figura che illustra la posizione della presa di alimentazione.
