Identificare gli elementi del pannello anteriore e posteriore

Utilizzare una delle seguenti illustrazioni per acquisire familiarità con i connettori Roving Edge.

Nota

Per soddisfare i requisiti MIL-STD-461 Rev G RE102, tutti i cavi di rete Ethernet collegati al dispositivo Roving Edge devono avere una classificazione CAT8. In caso contrario, il requisito minimo per i cavi Ethernet è CAT6.

Dispositivo Roving Edge 2 - Pannello posteriore

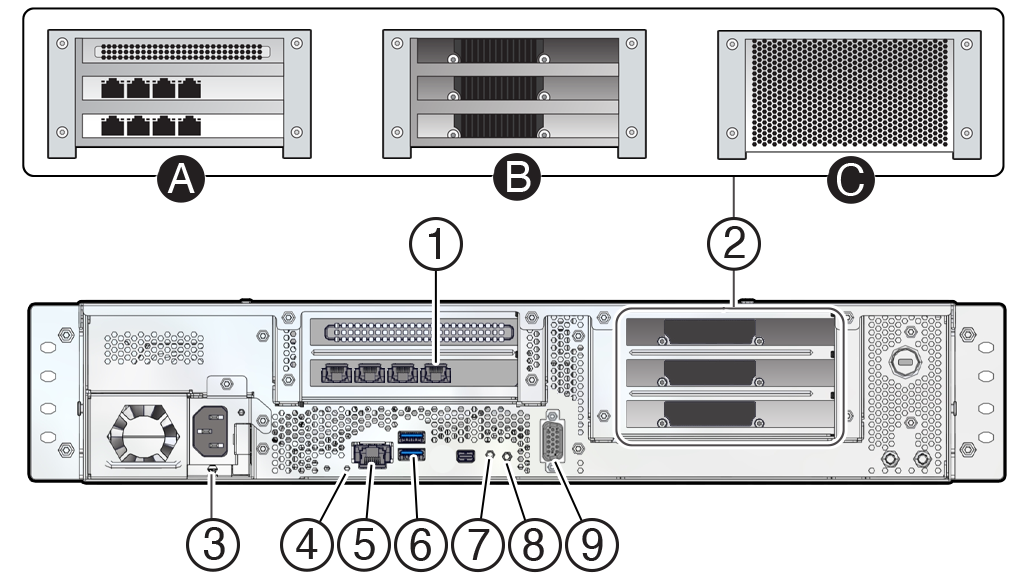

Illustrazione del pannello posteriore di Roving Edge 2.
No. descrizione;
1

PCIe 0: 1 scheda Ethernet Quad 10GBASE-T con assegnazioni di porte RJ-45 da sinistra a destra: 3, 2, 1, 0

Per tutte le forme, utilizzare le seguenti porte:

  • Porta 0 (porta più a destra): consente di collegare questa porta alla rete del centro dati. Vedere Cable the Roving Edge Device.
  • Porte 1 e 2 - Se si desidera, è possibile utilizzare per il collegamento Ethernet con la porta 0. Vedere Gestione dei collegamenti Ethernet
  • Porta 3 (porta più a sinistra): porta Ethernet prenotata 3. Non connettersi a questa porta.
2A

La forma di computazione include 2 schede Ethernet a quattro porte aggiuntive 10GBASE-T.

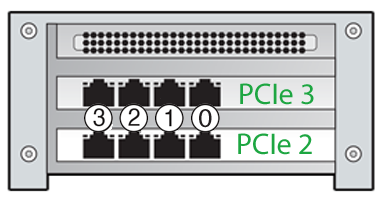

Un diagramma che mostra la scheda superiore è PCIe 3, la scheda inferiore è PCIe 2.

Tutte le porte disponibili su PCIe 2 e PCIe 3 possono essere utilizzate facoltativamente per il collegamento Ethernet con la porta PCIe 0 0. È inoltre possibile utilizzare facoltativamente PCIe 0 porte 1 e 2 (vedere la voce 1 in questa tabella). Vedere Gestione dei collegamenti Ethernet.

2B

La forma GPU include 3 GPU NVIDIA AD104GL [L4].

2C

La forma di storage include 4 SSD aggiuntivi da 15,38.

3 Presa di alimentazione
4

LED di stato del sistema

  • Attivo - Si è verificato un evento critico
  • Disattivato - Normale
5 Porta RJ-45 riservata, solo per uso Oracle.
6

Due porte USB 3.0. Entrambe le porte possono essere collegate a istanze USB. Per i requisiti, vedere Connessione di dispositivi USB a istanze.

7 Pulsante Reimposta
8

Interruttore di alimentazione e LED

  • Attivo - L'host è acceso
  • Disattivato - L'host è spento
  • Ambra - Guasto
Vedere Accensione del dispositivo.
9 Porta console seriale DB-9.

La comunicazione iniziale con il dispositivo viene effettuata tramite la console seriale collegata a un computer host di controllo, ad esempio un laptop.

Vedere Cable the Roving Edge Device.

Operazioni successive?

Cavo del dispositivo Roving Edge

Dispositivo Roving Edge 2 - Pannello anteriore

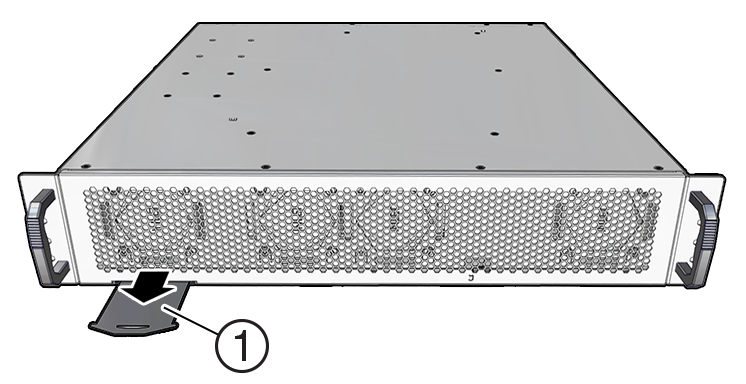

Illustrazione che mostra la scheda di estrazione in cui si trova il numero di serie.
No. descrizione;
1

Scheda estraibile.

La scheda mostra dove ottenere la documentazione ed elenca i numeri di serie e di modello. Visualizzare entrambi i lati della scheda.

Roving Edge Ultra - Pannello anteriore

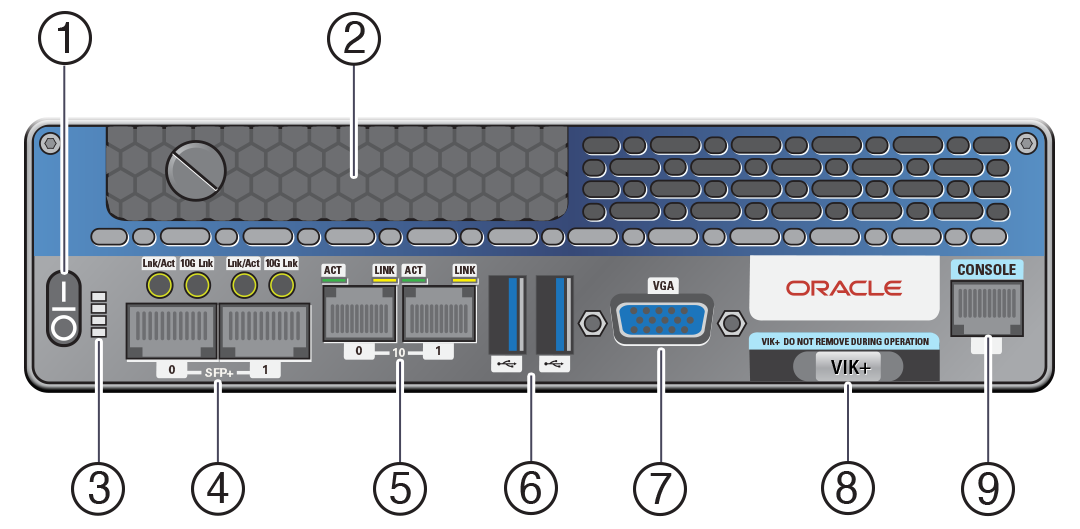

Una figura che illustra gli elementi sul pannello anteriore di Roving Edge.
No descrizione;
1 Interruttore di alimentazione
2 Un SSD rimovibile
3 LED di stato
4 Due porte Ethernet SFP+ da 10 Gb
5 Due porte Ethernet RJ-45 in rame da 1 Gb
6

Due porte USB 3.0. Entrambe le porte possono essere collegate a istanze USB. Per i requisiti, vedere Connessione di dispositivi USB a istanze.

7 Porta VGA disabilitata
8 Storage VIK+ basato su NVMe con capacità di 512 GB
9 Console seriale porta RJ-45

Operazioni successive?

Cavo del dispositivo Roving Edge

Dispositivo Roving Edge 1 - Pannello posteriore

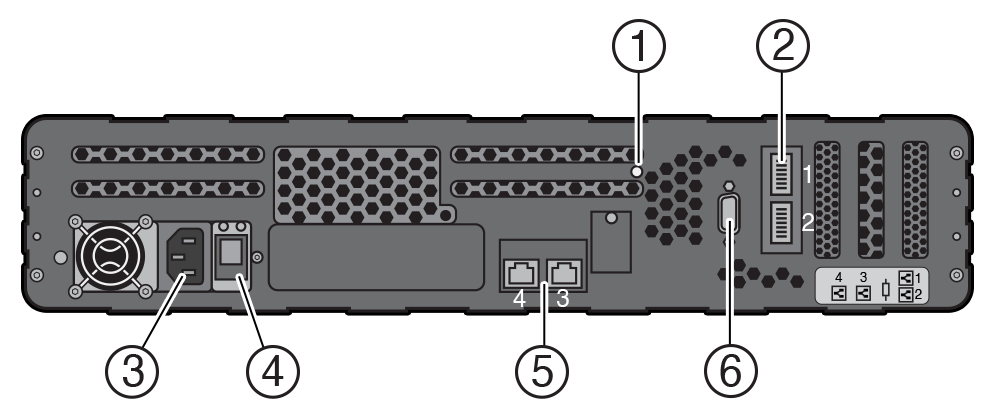

Una figura che illustra il pannello posteriore del dispositivo Roving Edge 1.
No Descrizione
1 Interruttore di alimentazione
2

Due porte Ethernet 100GbE QSFP28

3 Presa di alimentazione
4 Interruttore di alimentazione
5

Due porte Ethernet RJ45 da 10 GB.

Utilizzare la porta con etichetta 4 per la connettività alla rete.

La porta 3 può essere utilizzata facoltativamente per il collegamento Ethernet con la porta 4. Vedere Gestione dei collegamenti Ethernet.

6 Porta console seriale DB-9

Operazioni successive?

Cavo del dispositivo Roving Edge
