Attivazione del dispositivo in un rack

Seguire queste istruzioni se si intende installare il dispositivo Roving Edge in un rack standard.

Il kit opzionale di montaggio su rack può essere utilizzato per installare il dispositivo in un rack standard da 19 pollici a quattro montanti.

Installazione in rack del dispositivo

  1. Separare le staffe di installazione del dispositivo dalle guide scorrevoli.

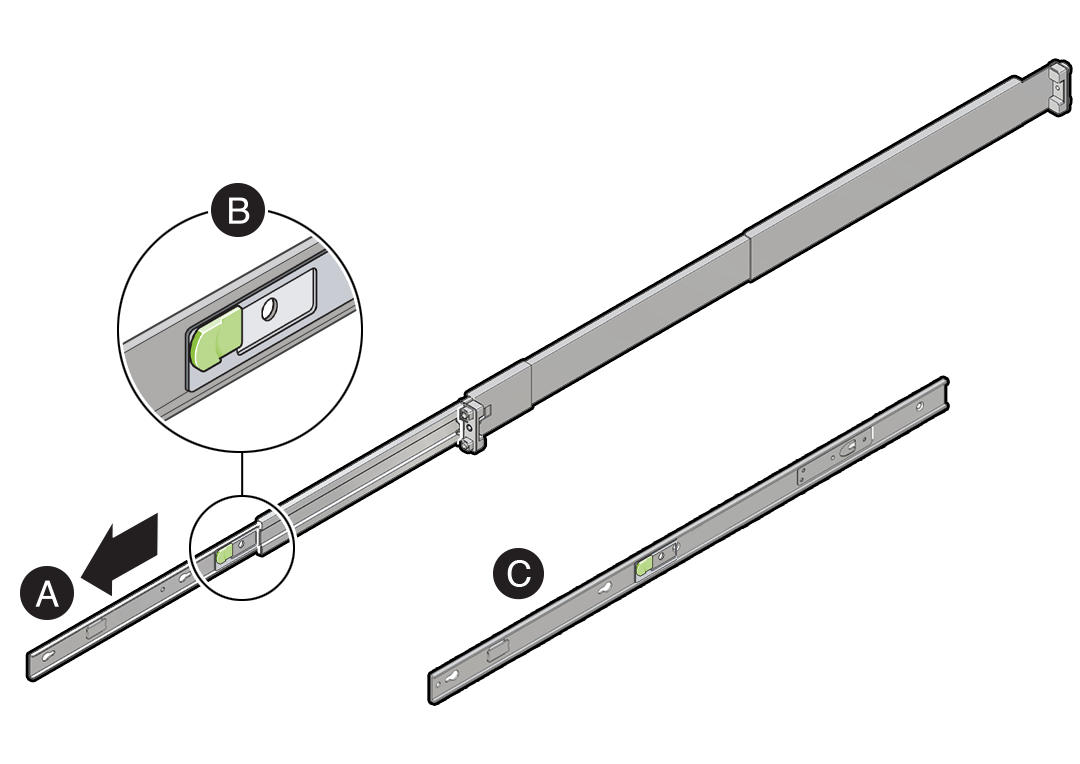

    Illustrazione che illustra come separare le staffe di installazione dai binari.
    1. Estrarre le staffe di montaggio dalle staffe scorrevoli.
    2. Premere la leva di rilascio per rilasciare il meccanismo di blocco.
    3. Rimuovere le staffe di installazione dai binari laterali.

  2. Collegare le staffe di montaggio al dispositivo.


    Una figura che illustra la modalità di collegamento dei binari a scorrimento al dispositivo.

    1. Posizionare le staffe di montaggio contro il dispositivo in modo che l'arresto della scorrevolezza si trovi nella parte anteriore del dispositivo.

    2. Allineare le aperture del buco della serratura sulla staffa di montaggio con i perni di localizzazione sul lato del dispositivo.
    3. Spingere le staffe di montaggio in avanti finché non si bloccano in posizione con una selezione udibile.
    4. Fissare le staffe di montaggio installando una vite M4 su ciascun lato del dispositivo.

  3. Identificare la posizione nel rack in cui si desidera posizionare il dispositivo.

    Il dispositivo Roving Edge richiede due unità rack (2U) di spazio verticale.

    Attenzione

    Per ridurre il rischio di lesioni personali, stabilizzare l'armadio rack e, se disponibile, estendere la barra anti-inclinazione prima di installare il server.

  4. Se i montanti del rack non sono etichettati, contrassegnare i fori di montaggio sui montanti anteriori e posteriori per garantire un'installazione a livello.

  5. Collegare i due binari di scorrimento al rack.

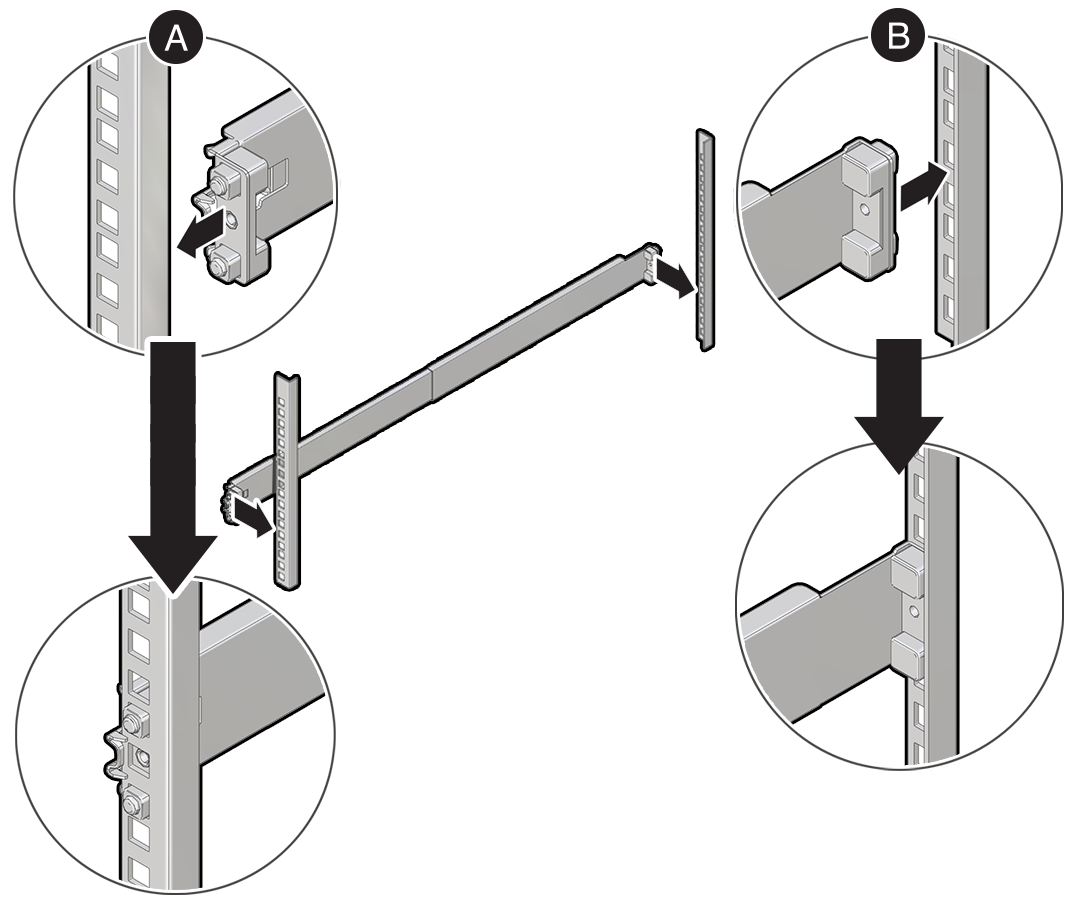

    Una figura che illustra come montare le staffe di montaggio su un rack.
    1. Inserire i binari anteriori nei pali del rack anteriore.
    2. Regolare i binari posteriori di scorrimento in modo da raggiungere i montanti posteriori del rack, quindi scattare i binari nei montanti posteriori del rack.

  6. Installare il dispositivo nelle guide scorrevoli.

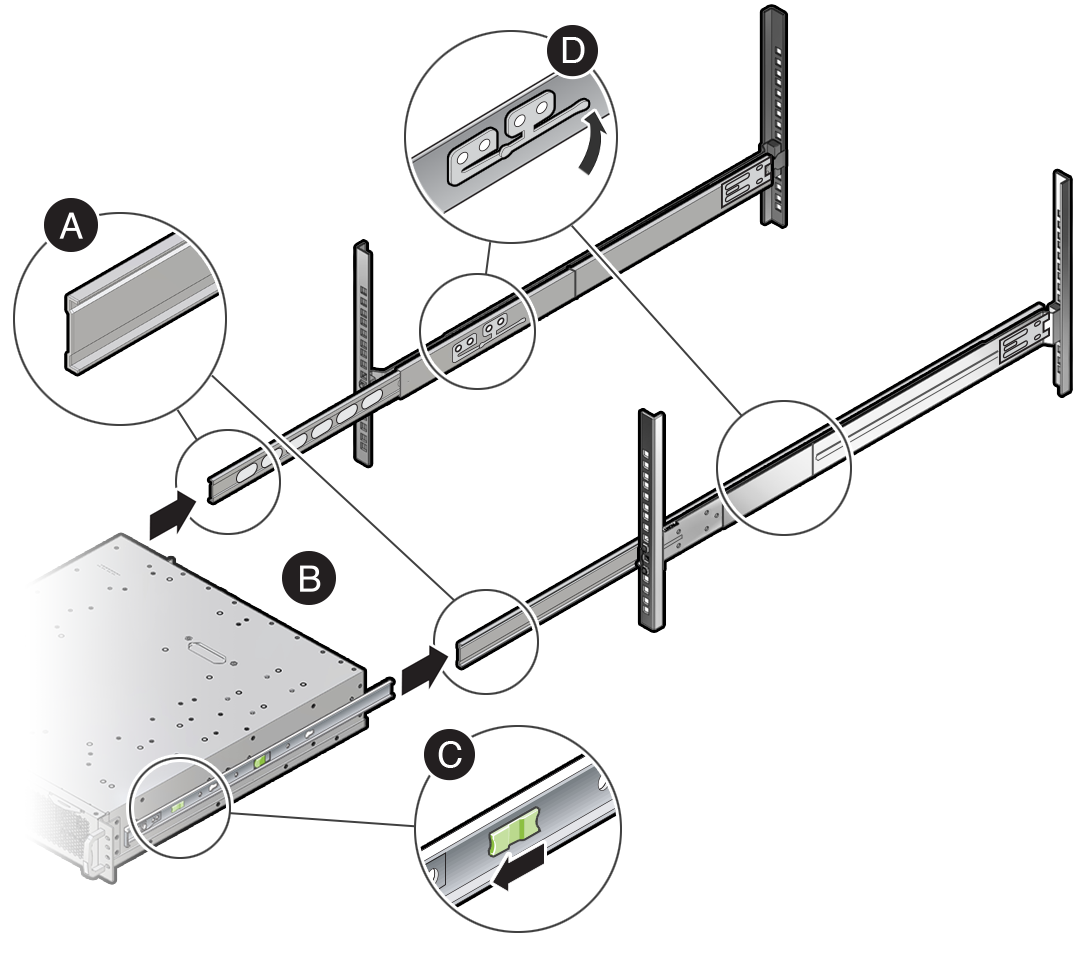

    Una figura che illustra come installare il dispositivo nei binari a scorrimento.
    1. Estendere le guide scorrevoli anteriori interne.
    2. Far scorrere le staffe di installazione nei binari di scorrimento estesi fino a quando il dispositivo non viene supportato in modo sicuro dai binari di scorrimento, ma viene esteso dal rack.
    3. Tirare la leva verde in avanti per consentire alle staffe di montaggio di scivolare completamente nelle guide scorrevoli.
    4. Sollevare la leva di arresto del binario scorrevole e spingere il dispositivo completamente nel rack.

  7. Installare due viti M4 sulla parte anteriore del dispositivo.

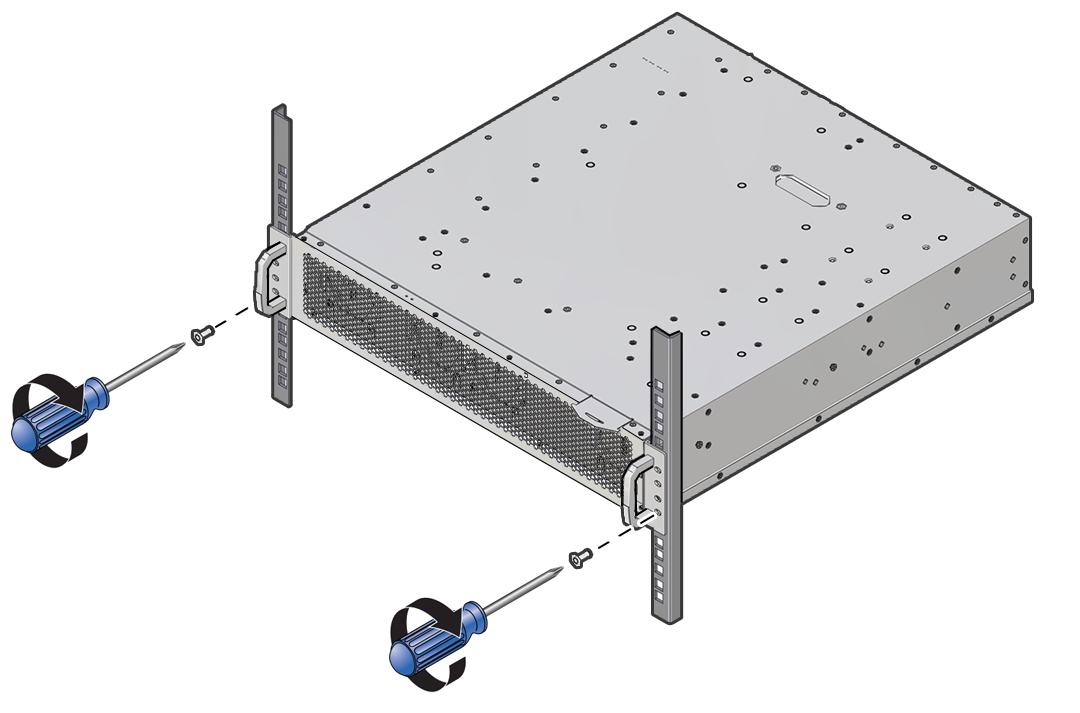

    Una figura che illustra la posizione in cui sono installate le viti anteriori.

Operazioni successive

Identificare gli elementi del pannello anteriore e posteriore
