Rimuovere le estremità rinforzate della custodia

Se il dispositivo Roving Edge si trova in una custodia rinforzata, è necessario rimuovere le estremità anteriori e posteriori per accedere ai connettori dei cavi. I terminali rimangono rimossi durante il funzionamento.

Attenzione

Non rimuovere il dispositivo Roving Edge dalla custodia. Questo può danneggiare il dispositivo.
Attenzione

Lasciare rimosse le maiuscole durante il funzionamento per garantire un flusso dell'aria adeguato. Reinstallare gli endpoint solo quando il dispositivo è spento.

  1. Nella parte anteriore e posteriore della custodia rinforzata, trovare le 16 chiusure alare-giro.

    Nota: L'estremità posteriore del cappuccio ha rotelle.

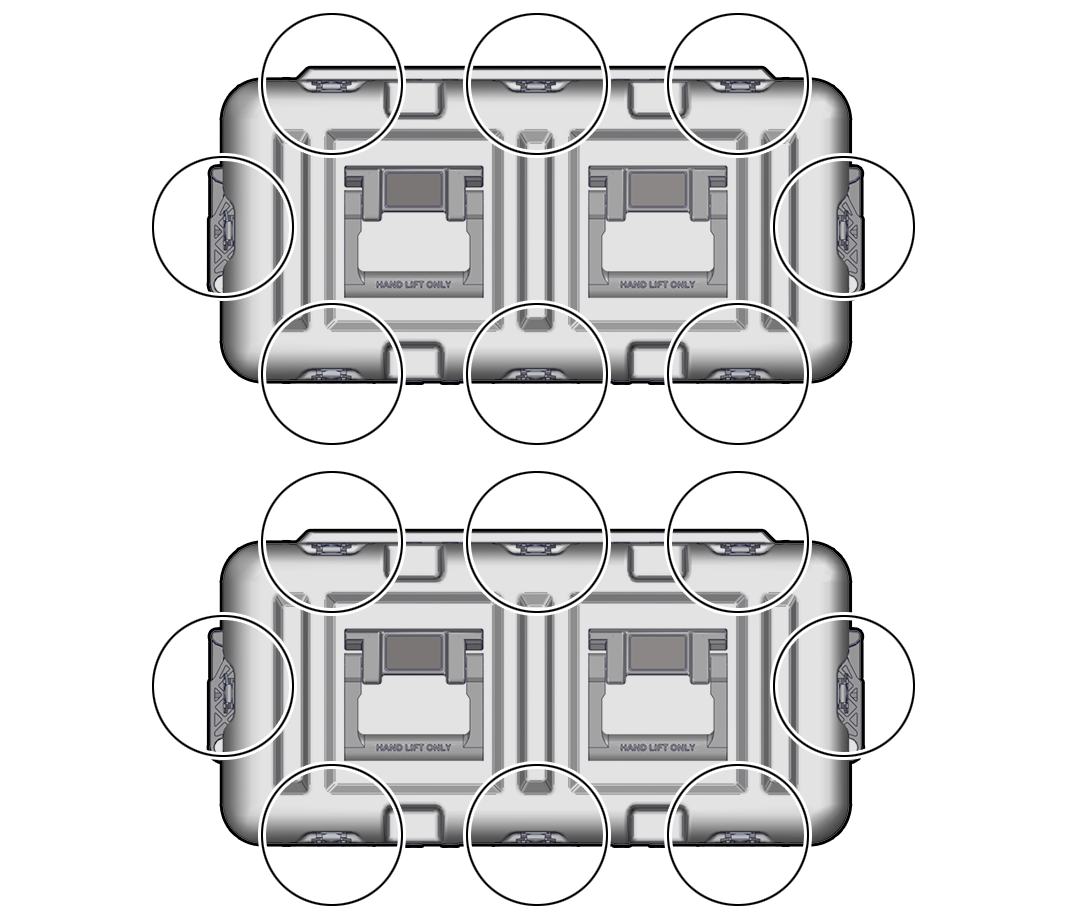

    Una figura che illustra la parte anteriore e posteriore della custodia rinforzata in cui si trovano le maniglie di rotazione delle ali.

  2. Aprire tutte le 16 maniglie anteriori e posteriori del case sollevando la maniglia e ruotando la maniglia in senso antiorario.

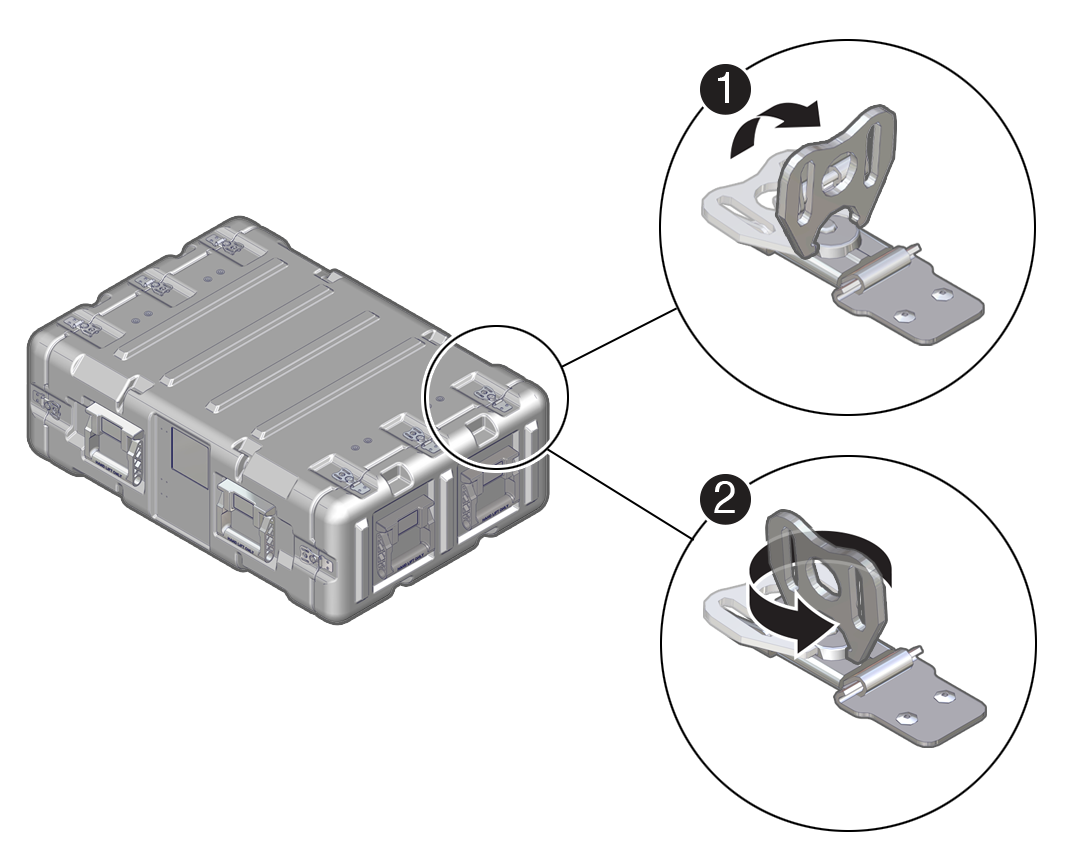

    Una figura che illustra l'apertura delle maniglie.

  3. Rimuovere le estremità anteriori e posteriori.

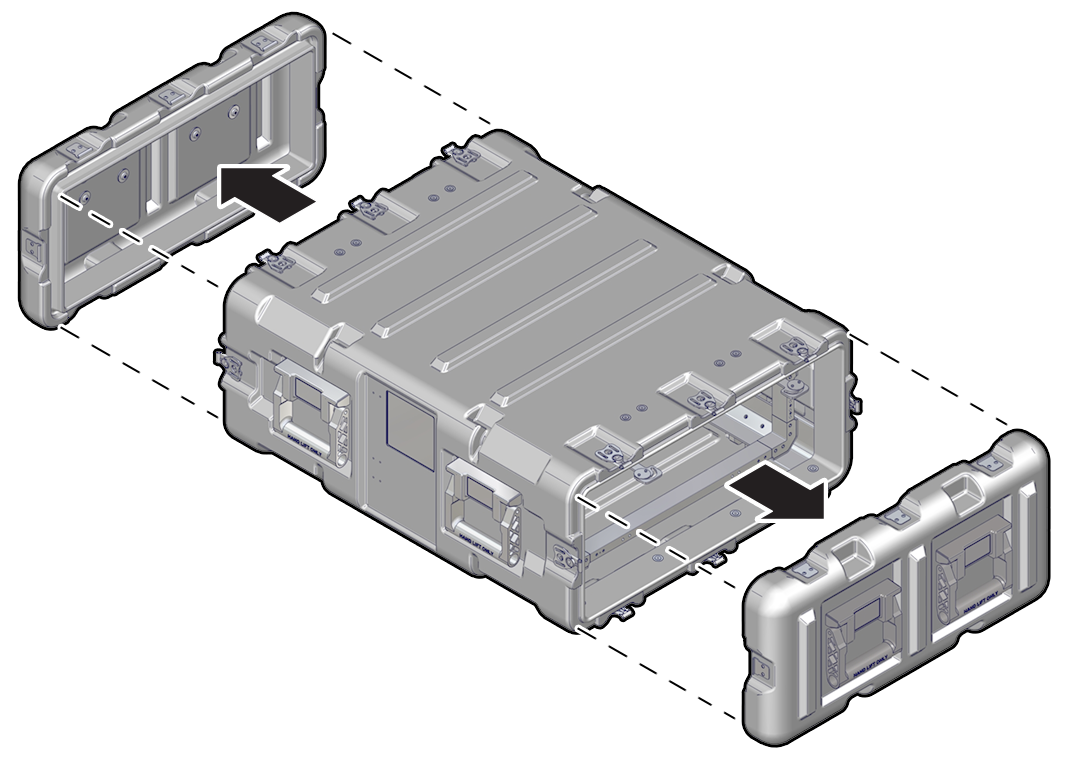

    Una figura che illustra la rimozione della capsula finale.

  4. Rimuovere la custodia del cavo ed estendere i ganci di chiusura.

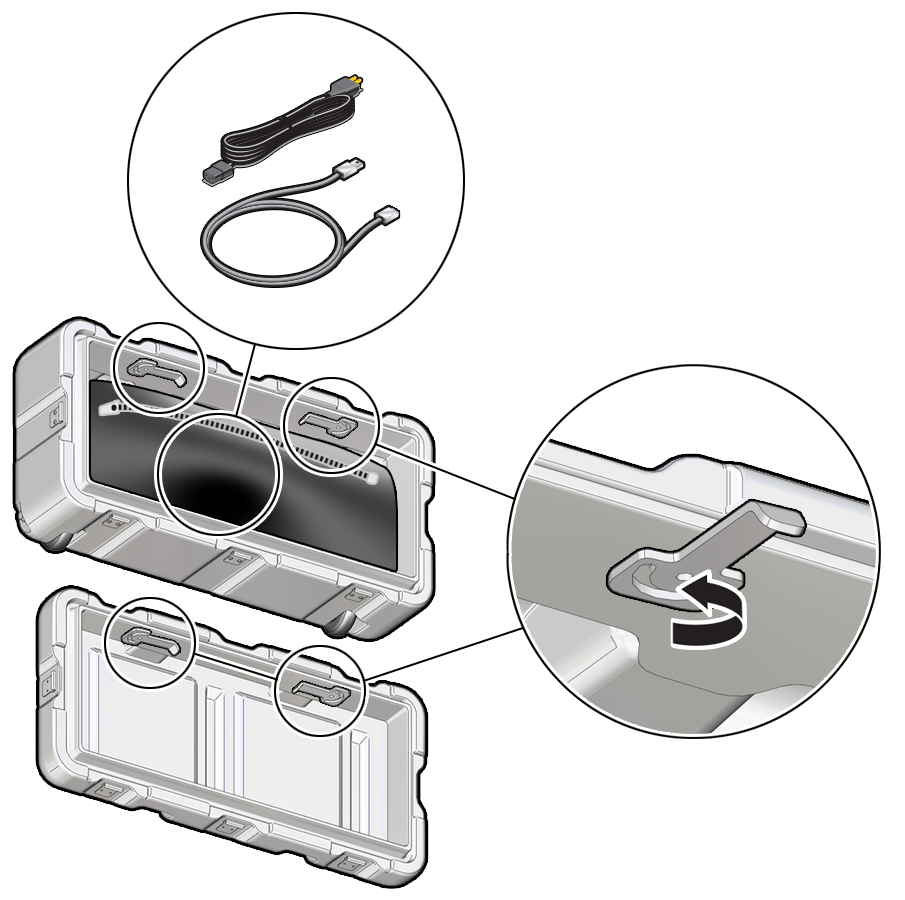

    Una figura che illustra i ganci della linguetta finale utilizzati per memorizzare le estremità sul lato della custodia.
  5. Appendere le estremità sui lati della custodia rinforzata.

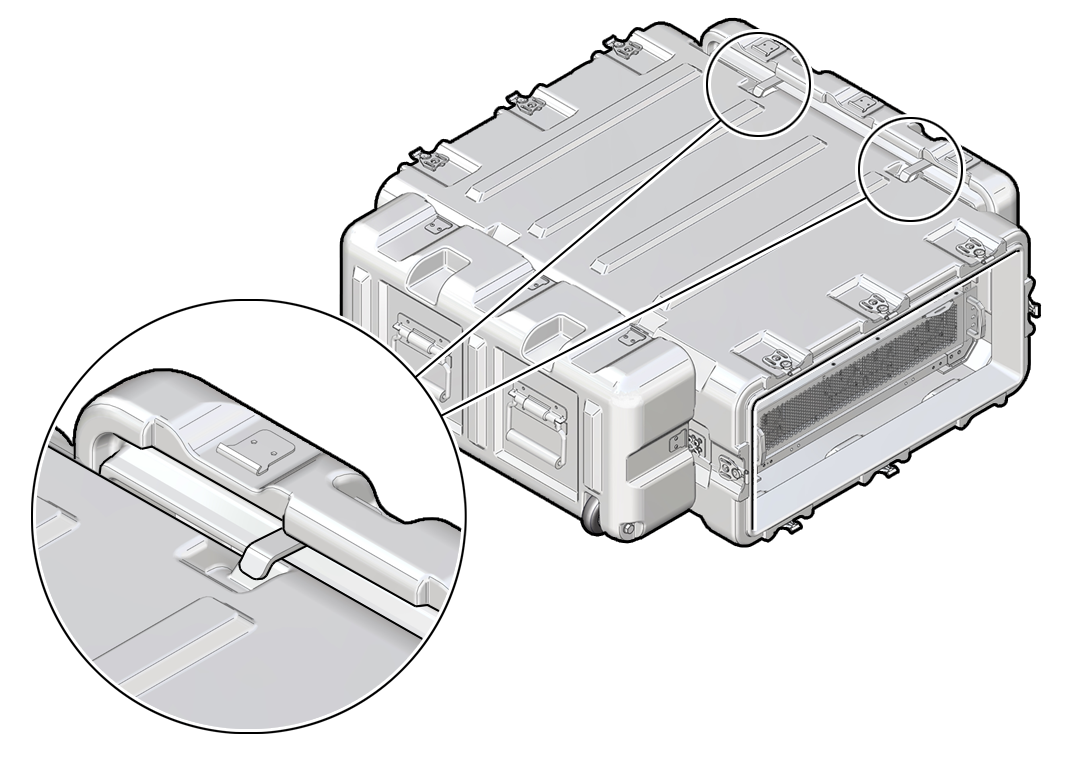

    Illustrazione delle estremità delle cuffie appese su ciascun lato del caso.
