Uplinks

Connessione fisica

Su ogni switch spine, le porte da 1 a 4 possono essere utilizzate per i collegamenti verso la rete del centro dati. Per velocità di 10 Gbps o 25 Gbps, la porta dello switch della colonna vertebrale deve essere divisa utilizzando un cavo di breakout MPO-4xLC. Per velocità di 40 Gbps o 100 Gbps ogni porta dello switch utilizza una singola connessione via cavo MPO-MPO. Durante l'impostazione iniziale è necessario specificare la velocità di connessione corretta in modo che le porte dello switch siano configurate con la modalità di interruzione e la velocità di trasferimento appropriate.

I collegamenti vengono configurati durante l'inizializzazione del sistema, in base alle informazioni fornite nell'ambito dell'elenco di controllo dell'installazione. Le porte di uplink dello switch sul dorso inutilizzate, comprese le porte di breakout inutilizzate, sono disabilitate per motivi di sicurezza. La tabella mostra le configurazioni uplink supportate per numero e velocità di porte e la larghezza di banda totale risultante.

Indipendentemente dal numero di porte e velocità delle porte configurate, è inoltre possibile selezionare una topologia per i collegamenti aggiuntivi tra gli switch spina dorsale e la rete del centro dati. Queste informazioni sono fondamentali per l'amministratore di rete per configurare l'aggregazione dei collegamenti (canali porta) negli switch del centro dati. La tabella mostra le opzioni disponibili.

Topologia

La topologia fisica per i collegamenti dal rack alla rete del centro dati dipende dai requisiti di larghezza di banda e dagli switch e dalle porte del centro dati disponibili. La connessione a un singolo switch del data center implica la selezione di una topologia triangolare. Per aumentare la ridondanza, distribuisci gli uplink su una coppia di switch del data center, selezionando una topologia quadrata o mesh. Ogni topologia ti consente di iniziare con una larghezza di banda minima, che puoi scalare con crescente bisogno. La larghezza di banda massima è di 800 Gbps, supponendo che gli switch del centro dati, i ricetrasmettitori e i cavi lo consentano.

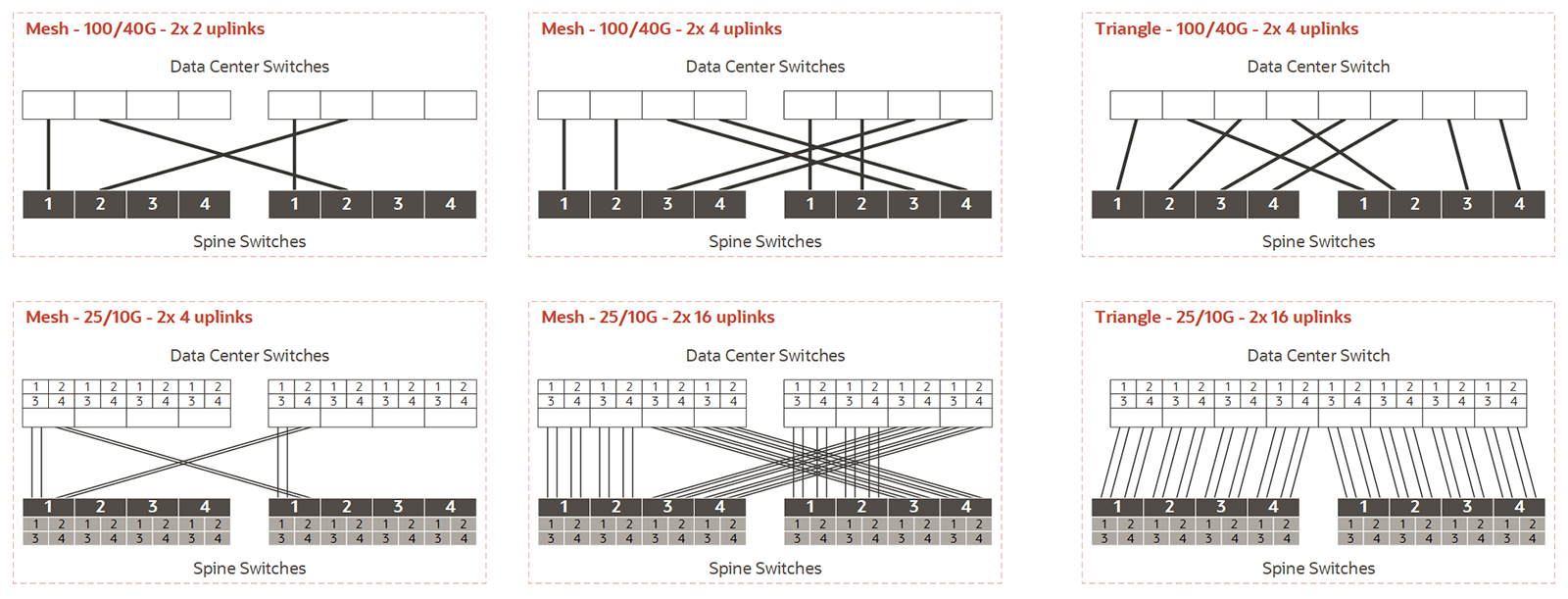

I diagrammi riportati di seguito forniscono una vista semplificata delle topologie supportate e possono essere utilizzati come guida iniziale per l'integrazione del rack nella rete del centro dati. Utilizzare i diagrammi e le note per determinare il cablaggio e la configurazione dello switch appropriati per l'installazione. Per esempi di configurazione uplink più dettagliati, che sono stati testati da Oracle, vedere Topologie di riferimento.

Note diagramma

Sul lato rack sono presenti due switch sul dorso che devono essere collegati alla rete del centro dati. Entrambi gli switch spine devono avere configurazioni di porta e cavo identiche. In ciascun esempio, gli switch spine vengono visualizzati nella parte inferiore, con tutte le porte di uplink identificate dal relativo numero di porta. Le linee rappresentano la connessione via cavo in uscita agli switch del centro dati, visualizzati nella parte superiore di ciascun esempio senza numeri di porta.

Modello di cablaggio e velocità del porto

Ci sono sei esempi in totale, organizzati in due righe per tre colonne.

• La riga superiore mostra le opzioni di cablaggio basate su connessioni a porta intera da 100 Gbps o 40 Gbps. La riga inferiore mostra le opzioni di cablaggio che utilizzano porte di breakout a velocità di 25 Gbps o 10 Gbps; le caselle più piccole numerate da 1 a 4 rappresentano le connessioni di breakout per ciascuna delle quattro porte di uplink principali per interruttore della colonna vertebrale.

• La terza colonna mostra una topologia triangolare con connessioni full-port e connessioni breakout. La differenza con la seconda colonna è che tutti i collegamenti in alto sono collegati a un singolo switch del centro dati. La larghezza di banda totale è la stessa, ma la topologia del triangolo non dispone della ridondanza dello switch del centro dati.

• Non ci sono diagrammi per la topologia quadrata. La configurazione del cablaggio quadrato è simile agli esempi di mesh, ma senza i modelli di attraversamento. Visivamente, tutti i connettori nei diagrammi sarebbero paralleli. In una topologia quadrata, tutti i cavi in uscita da uno switch sul dorso sono collegati alla porta allo stesso switch del centro dati. A differenza di mesh, quadrato implica che ogni interruttore della colonna vertebrale è eseguito il peering con un solo interruttore del data center.

Conteggio collegamenti

Quando si collegano gli uplink, è necessario seguire la numerazione della porta dello switch spine. Ricorda che entrambi gli interruttori della colonna vertebrale sono collegati in modo identico, quindi ogni uplink o connessione corrisponde a una coppia di cavi.

• Con un cavo per porta spine, che utilizza ricetrasmettitori da 100 o 40 Gbps, la prima coppia di uplink utilizza porte switch spine numerate 1, la seconda utilizza la porta 2 e così via. In questa configurazione, il numero massimo di uplink è di quattro per interruttore spinale.

• Quando si utilizzano cavi di interruzione, con una velocità di porta di 25 o 10 Gbps, la prima coppia di uplink utilizza la porta 1/1. Con due o quattro uplink per spina dorsale switch c'è ancora una sola porta completa in uso. Quando si aumenta il numero di uplink a 8 per interruttore della colonna vertebrale, le porte 1/1-2/4 sono in uso. Con 16 uplink per switch spine, tutte le connessioni di breakout di tutte e quattro le porte riservate saranno in uso.

• In una topologia mesh, è necessario seguire un modello di cablaggio particolare: collegare la prima metà di tutti i collegamenti aggiuntivi a uno switch del centro dati e la seconda metà all'altro switch del centro dati. Ad esempio: se si dispone di quattro uplink, i primi due vanno allo stesso switch; se si dispone di otto uplink (non visualizzati nei diagrammi), i primi quattro vanno allo stesso switch; se si dispone di 16 uplink, i primi otto vanno allo stesso switch.

Implicazioni topologia mesh

• In una topologia mesh, la configurazione dello switch spine prevede che la prima metà di tutti gli uplink sia connessa a uno switch del data center e la seconda metà all'altro switch del data center. Quando si collega inizialmente il rack alla rete del centro dati, è semplice seguire questo schema.

• Tuttavia, se si aumenta il numero di uplink in un secondo momento, il modello di cablaggio mesh ha un'implicazione significativa per gli uplink esistenti. Confrontare i diagrammi nelle prime due colonne: quando si raddoppia il numero di uplink, metà delle connessioni esistenti deve essere spostata nell'altro switch del data center. Per gli uplink da 100/40 Gbit, la riabilitazione è necessaria solo quando si aumenta il conteggio dei link da 2 a 4. A causa del maggior numero di cavi, gli uplink a 25/10 Gbit richiedono una maggiore riabilitazione: quando si aumenta il numero di uplink da 2 a 4, da 4 a 8 e da 8 a 16.

Connessione logica

La connessione logica tra il rack e il centro dati viene implementata interamente nel layer 3. Nel modello OSI (Open Systems Interconnection model), il layer 3 è noto come layer di rete, che utilizza i campi dell'indirizzo IP di origine e destinazione nella sua intestazione per instradare il traffico tra i dispositivi connessi.

Compute Cloud@Customer supporta due opzioni di connessione logica: è necessario scegliere tra instradamento statico e instradamento dinamico. Entrambe le opzioni di instradamento sono supportate da tutte e tre le topologie fisiche.

Progettazioni di instradamento supportate

Nella tabella riportata di seguito vengono indicate le progettazioni di instradamento supportate a seconda della topologia fisica nel data center e della connessione logica che si sceglie di implementare.

Si noti che l'aggregazione dei collegamenti tra più dispositivi (vPC o MLAG) è supportata solo con il routing statico. Quando è selezionato il routing dinamico, l'aggregazione dei collegamenti è limitata alle porte dello stesso switch.

Quando i collegamenti uplink sono cablati in una topologia mesh, vengono applicate almeno 2 connessioni fisiche per switch spine. Per stabilire il peering BGP, sono necessarie 2 subnet. Se il conteggio degli uplink cambia, i canali delle porte vengono riconfigurati, ma le subnet dedicate rimangono invariate.
