Impostare un Oracle Data Guard a livello di pluggable database

Introduzione

Oracle Data Guard protegge i singoli pluggable database (PDB) anziché l'intero container database (CDB). Ciò significa che una configurazione Oracle Data Guard per pluggable database (DG PDB) avrà due CDB primari anziché un CDB primario e un CDB in standby. Ogni CDB conterrà i PDB aperti in lettura-scrittura (protetti in seguito da un PDB di destinazione nel CDB remoto) e i PDB di cui è stato eseguito il MOUNT proteggendo i PDB corrispondenti nel CDB remoto.

Impareremo come impostare un Data Guard a livello di PDB da CDB1 a CDB2 e viceversa mentre entrambi i CDB sono in modalità di lettura-scrittura. Inoltre, vedremo lo switchover e il failover a livello di PDB senza interruzioni a livello di contenitore o del resto dei PDB nel contenitore.

Questa esercitazione descrive come utilizzare DG PDB, un Oracle Data Guard per i PDB, anziché i CDB.

Nota: il PDB DG non è supportato con gli strumenti di Oracle Cloud Infrastructure (OCI) in Oracle Base Database Service.

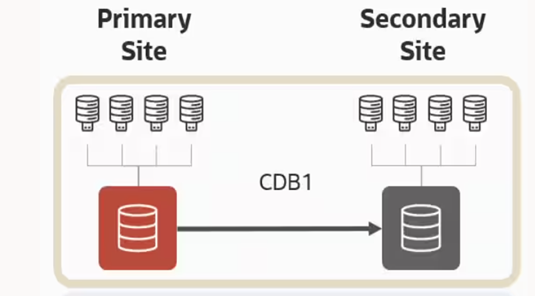

Architettura per CDB tradizionale

immagine

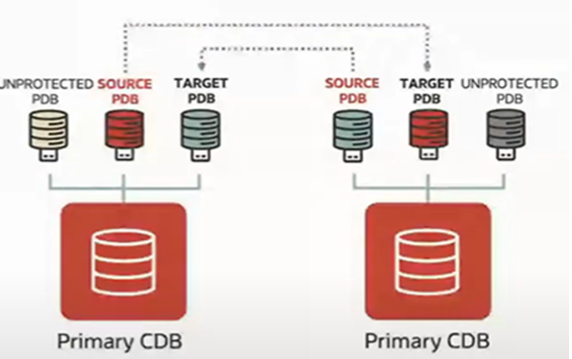

Architettura Oracle Data Guard per PDB (DG PDB)

immagine

Caratteristiche e caratteristiche

Casi d'uso

Obiettivi

Prerequisito

Task 1: impostare un Data Guard a livello di PDB da CDB1 a CDB2

PDB principale: CDB1_PDB1 AT CDB1_ASH

PDB in standby: CDB1_PDB1 AT CDB2_SJ

Ambiente:

Area OCI Ashburn (ASH) San José (SJ)
Oracle Base Database Sistema DB Sistema DB
Versione Oracle 23,3 23,3
Nome host ashvmdb1 sjvmdb2
Nome univoco database CDB1_ASH CDB2_SJ
Nome CDB CDB1 CDB2
PDB primario CDB1_PDB1, CDB1_PDB2 CDB2_PDB3, CDB2_PDB4
PDB in standby CDB2_PDB3 CDB1_PDB1
VCN/subnet (DEFAULT) VCN_ASH/sottorete pubblica-VCN_ASH VCN_SJ/sottorete pubblica-VCN_SJ
IP privato 10 192,168

Task 1.1: Preparare i database

  1. Crea due CDB e due PDB tramite OCI Console, entrambi database Oracle Database 23ai cifrati TDE (Transparent Data Encryption).

  2. Abilitare il log flash e forzare il log su entrambi i database.

  3. Configurare la destinazione dell'archivio di log in FRA (Fast Recovery Area).

  4. Abilita il broker Oracle Data Guard.

Provisioning di CDB1:

col FORCE_LOGGING for a5
set lines 300 pages 100
select name,open_mode,LOG_MODE,FORCE_LOGGING,FLASHBACK_ON,DB_UNIQUE_NAME from gv$database;

NAME OPEN_MODE LOG_MODE FORCE FLASHBACK_ON DB_UNIQUE_NAME
--------- -------------------- ------------ ----- ------------------ ------------------------------
CDB1 READ WRITE ARCHIVELOG YES NO CDB1_ASH

SQL> show pdbs
CON_ID CON_NAME OPEN MODE RESTRICTED
---------- ------------------------------ ---------- ----------
2 PDB$SEED READ ONLY NO
3 CDB1_PDB1 READ WRITE NO
4 CDB1_PDB2 READ WRITE NO

SQL> ALTER DATABASE FORCE LOGGING;
SQL> ALTER DATABASE FLASHBACK ON;
SQL> alter system set log_archive_dest_1='LOCATION=USE_DB_RECOVERY_FILE_DEST VALID_FOR=(ALL_LOGFILES,ALL_ROLES)' scope=both sid='\*';
SQL> ALTER SYSTEM SET DG_BROKER_CONFIG_FILE1='+DATA/CDB1_ash/PARAMETERFILE/dr1CDB1.dat' scope=both sid='\*';
SQL> ALTER SYSTEM SET DG_BROKER_CONFIG_FILE2='+DATA/CDB1_ash/PARAMETERFILE/dr2CDB1.dat' scope=both sid='\*';
SQL> alter system set standby_file_management = AUTO scope = both;
SQL> ALTER SYSTEM SET dg_broker_start=TRUE scope=both sid='\*';

Provisioning di CDB2:

col FORCE_LOGGING for a5
set lines 300 pages 100
select name,open_mode,LOG_MODE,FORCE_LOGGING,FLASHBACK_ON,DB_UNIQUE_NAME from gv$database;

NAME OPEN_MODE LOG_MODE FORCE FLASHBACK_ON DB_UNIQUE_NAME
--------- -------------------- ------------ ----- ------------------ ------------------------------
CDB2 READ WRITE ARCHIVELOG YES NO CDB2_SJ

SQL> show pdbs
CON_ID CON_NAME OPEN MODE RESTRICTED
---------- ------------------------------ ---------- ----------
2 PDB$SEED READ ONLY NO
4 CDB2_PDB3 READ WRITE NO
5 CDB2_PDB4 READ WRITE NO

SQL> ALTER DATABASE FORCE LOGGING;
SQL> ALTER DATABASE FLASHBACK ON;
SQL> alter system set log_archive_dest_1='LOCATION=USE_DB_RECOVERY_FILE_DEST VALID_FOR=(ALL_LOGFILES,ALL_ROLES)' scope=both sid='\*';
SQL> ALTER SYSTEM SET DG_BROKER_CONFIG_FILE1='+DATA/CDB2_sj/PARAMETERFILE/dr1CDB2.dat' scope=both sid='\*';
SQL> ALTER SYSTEM SET DG_BROKER_CONFIG_FILE2='+DATA/CDB2_sj/PARAMETERFILE/dr2CDB2.dat' scope=both sid='\*';
SQL> ALTER SYSTEM SET dg_broker_start=TRUE scope=both sid='\*';
SQL> alter system set standby_file_management = AUTO scope = both;

Task 1.2: Stabilire una connessione TNS (Transparent Network Substrate) tra entrambi i CDB

  1. Convalidare la connessione tra entrambi i nodi del database.

    curl -sv telnet://10.0.0.192:1521
curl -sv telnet://192.168.0.202:1521

  2. Configurare i file di configurazione di rete su ciascun host per facilitare le connessioni ai database di origine e di destinazione.

    $vi $ORACLE_HOME/network/admin/tnsnames.ora

CDB1_ASH =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = 10.0.0.192)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = CDB1_ASH.sub02090909270.vcnash.oraclevcn.com)
)
)

CDB2_SJ =
(DESCRIPTION =
(ADDRESS = (PROTOCOL = TCP)(HOST = 192.168.0.202)(PORT = 1521))
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = CDB2_SJ.sub02090543360.vcnsj.oraclevcn.com)
)
)

Task 1.3: Stabilire una connessione senza password utilizzando un wallet

  1. Su ciascun host, creare una directory per contenere il wallet e proteggere il wallet impostando la protezione appropriata sulla directory.

    $ mkdir -p $ORACLE_HOME/dbs/wallets
$ chmod -R 700 $ORACLE_HOME/dbs/wallets

  2. Creare wallet contenenti le credenziali necessarie per creare e gestire la configurazione del PDB DG.

    $ mkstore -wrl $ORACLE_HOME/dbs/wallets/dgpdb -create
Oracle Secret Store Tool Release 23.0.0.0.0 - Production
Version 23.0.0.0.0
Copyright (c) 2004, 2022, Oracle and/or its affiliates. All rights reserved.

Enter password:
Enter password again:


[oracle@ashCDB1 ~]$ mkstore -wrl $ORACLE_HOME/dbs/wallets/dgpdb -createCredential CDB1_ash 'sys'
Oracle Secret Store Tool Release 23.0.0.0.0 - Production
Version 23.0.0.0.0
Copyright (c) 2004, 2023, Oracle and/or its affiliates. All rights reserved.

Your secret/Password is missing in the command line
Enter your secret/Password:
Re-enter your secret/Password:
Enter wallet password:
[oracle@ashCDB1 ~]$ mkstore -wrl $ORACLE_HOME/dbs/wallets/dgpdb -createCredential CDB2_sj 'sys'
Oracle Secret Store Tool Release 23.0.0.0.0 - Production
Version 23.0.0.0.0
Copyright (c) 2004, 2023, Oracle and/or its affiliates. All rights reserved.

Your secret/Password is missing in the command line
Enter your secret/Password:
Re-enter your secret/Password:
Enter wallet password:
[oracle@ashCDB1 ~]$ mkstore -wrl $ORACLE_HOME/dbs/wallets/dgpdb -listCredential
Oracle Secret Store Tool Release 23.0.0.0.0 - Production
Version 23.0.0.0.0
Copyright (c) 2004, 2023, Oracle and/or its affiliates. All rights reserved.

Enter wallet password:
List credential (index: connect_string username)
2: CDB2_sj sys
1: CDB1_ash sys

  3. Convalida connessione senza password su entrambi i database. In questa esercitazione è stata utilizzata la stessa password durante il provisioning del database.

    • Configurare sqlnet.ora per utilizzare il wallet.

    • Ora dobbiamo aggiungere il wallet nella configurazione sqlnet.ora che Oracle utilizzerà.

    vi $ORACLE_HOME/network/admin/sqlnet.ora

NAMES.DIRECTORY_PATH= (TNSNAMES, ONAMES, HOSTNAME)
WALLET_LOCATION =
    (SOURCE =
    (METHOD = FILE)
    (METHOD_DATA =
        (DIRECTORY = /u01/app/oracle/product/23.0.0.0/dbhome_1/dbs/wallets/dgpdb)
    )
)
SQLNET.WALLET_OVERRIDE = TRUE

Stop and restart each database and Listener to configure redo transport to use the wallet. Because there are no static services configured, use OS authentication on each host to do this.

Validate that client connections to the source and target container databases are now possible using the wallets by issuing the following commands on each host:

sqlplus /@CDB1_ash as sysdba
sqlplus /@CDB2_sj as sysdba

Task 1.4: Crea configurazione broker Oracle Data Guard database di origine e destinazione

Connettersi al container database di origine e di destinazione utilizzando il wallet e creare una configurazione utilizzando l'interfaccia della riga di comando (DGMGRL) di Oracle Data Guard. È la stessa procedura utilizzata per una configurazione Oracle Data Guard normale. L'unica differenza è che dobbiamo farlo per entrambi i CDB, poiché entrambi sono database primari.

Task 1.5: stabilire la connessione tra le configurazioni

Questo task è diverso da una configurazione normale di Oracle Data Guard. In genere, dopo aver aggiunto il database primario, viene aggiunto il database in standby, ma ora verrà utilizzata una sintassi diversa. Utilizzando DGMGRL, connettersi al container database di origine e stabilire una connessione con il database di destinazione.

[oracle@ashCDB1 ~]$ dgmgrl /@CDB1_ash

DGMGRL> add configuration CDB2_sj connect identifier is CDB2_sj;
DGMGRL> show configuration verbose;
DGMGRL> show configuration verbose CDB2_sj;
DGMGRL> enable configuration all;

Task 1.6: Preparare i database per il PDB DG

  1. Connettersi a ogni container database e aprire i PDB se non sono già aperti.

  2. Il comando EDIT CONFIGURATION PREPARE DGPDB del broker Oracle Data Guard presuppone che le configurazioni del container database di origine e del container database di destinazione siano state configurate e abilitate.

  3. I prompt dei comandi verranno aperti per immettere una password per l'account DGPDB_INT per ogni container database, quindi configurare le strutture interne necessarie per fornire la protezione Oracle Data Guard o modificare i ruoli per un PDB.

    SQL> ALTER PLUGGABLE DATABASE ALL OPEN;
SQL> show pdbs

dgmgrl /@CDB1_ash
DGMGRL> EDIT CONFIGURATION PREPARE DGPDB;
Enter password for DGPDB_INT account at CDB1_ASH:
Enter password for DGPDB_INT account at CDB2_SJ:
Prepared Data Guard for Pluggable Database at CDB2_SJ.
Prepared Data Guard for Pluggable Database at CDB1_ASH.
DGMGRL>

    Nota: per semplicità, ho utilizzato la stessa password del database o della TDE, ma la password può essere diversa.

Task 1.7: configurare la protezione Oracle Data Guard per il PDB di origine

  1. Configurare la protezione a livello di PDB Oracle Data Guard per il PDB di origine configurando il PDB di destinazione nel container database.

  2. Eseguire il comando ADD PLUGGABLE DATABASE per creare il PDB di destinazione nel container database di destinazione.

    PDB principale: CDB1_PDB1 AT CDB1_ASH

    PDB in standby: CDB1_PDB1 AT CDB2_SJ

    Nel contenitore di destinazione:

    SQL> show pdbs

CON_ID CON_NAME OPEN MODE RESTRICTED
---------- ------------------------------ ---------- ----------
2 PDB$SEED READ ONLY NO
4 CDB2_PDB3 READ WRITE NO
5 CDB2_PDB4 READ WRITE NO


dgmgrl /@CDB1_ash
DGMGRL> ADD PLUGGABLE DATABASE CDB1_PDB1 AT CDB2_sj SOURCE IS CDB1_PDB1 AT CDB1_ash PDBFILENAMECONVERT IS "'+DATA/CDB1_ash','+DATA/CDB2_sj'" 'keystore IDENTIFIED BY "WelC0me_123#"';
Pluggable Database "CDB1_PDB1" added
DGMGRL>

SQL> show pdbs
CON_ID CON_NAME OPEN MODE RESTRICTED
---------- ------------------------------ ---------- ----------
2 PDB$SEED READ ONLY NO
3 CDB1_PDB1 MOUNTED
4 CDB2_PDB3 READ WRITE NO
5 CDB2_PDB4 READ WRITE NO

Task 1.8: copiare i file di dati nella destinazione

Creare un'istanza del PDB di destinazione copiando tutti i file associati al PDB di origine nella posizione del PDB di destinazione.

  1. Identificare una lista di file nel PDB di origine.

    SQL> select FILE#,NAME from v$datafile where con_id=3;

FILE# NAME                                                                                                     CON_ID
---------- ---------------------------------------------------------------------------------------------------- ----------
8 +DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/system.273.1160475741                          3
9 +DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/sysaux.270.1160475747                          3
10 +DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/undotbs1.271.1160475753                        3
12 +DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/users.274.1160475857                           3

  2. Copiare i file di dati PDB nel contenitore di destinazione.

    [oracle@sjCDB2 ~]$ rman target sys/WelC0me_123#@CDB1_ash auxiliary sys/WelC0me_123#@CDB2_sj

Recovery Manager: Release 23.0.0.0.0 - Production on Fri Feb 9 12:41:14 2024
Version 23.3.0.23.09

Copyright (c) 1982, 2023, Oracle and/or its affiliates.  All rights reserved.

connected to target database: CDB1 (DBID=3764657260)
connected to auxiliary database: CDB2 (DBID=3648579145)

RMAN> run {
allocate channel ch1 type disk;
backup as copy reuse datafile 8,9,10,12 auxiliary format NEW;
}
run {
2> allocate channel ch1 type disk;
3> backup as copy reuse datafile 8,9,10,12 auxiliary format NEW;
4> }
using target database control file instead of recovery catalog
allocated channel: ch1
channel ch1: SID=38 device type=DISK

Starting backup at 09-FEB-24
channel ch1: starting datafile copy
input datafile file number=00009 name=+DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/sysaux.270.1160475747
output file name=+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/sysaux.271.1160484127 tag=TAG20240209T124201
channel ch1: datafile copy complete, elapsed time: 00:00:08
channel ch1: starting datafile copy
input datafile file number=00008 name=+DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/system.273.1160475741
output file name=+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/system.272.1160484135 tag=TAG20240209T124201
channel ch1: datafile copy complete, elapsed time: 00:00:08
channel ch1: starting datafile copy
input datafile file number=00010 name=+DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/undotbs1.271.1160475753
output file name=+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/undotbs1.274.1160484145 tag=TAG20240209T124201
channel ch1: datafile copy complete, elapsed time: 00:00:04
channel ch1: starting datafile copy
input datafile file number=00012 name=+DATA/CDB1_ASH/10F14C2387F73F42E063C000000A77F3/DATAFILE/users.274.1160475857
output file name=+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/users.275.1160484149 tag=TAG20240209T124201
channel ch1: datafile copy complete, elapsed time: 00:00:04
Finished backup at 09-FEB-24
released channel: ch1

  3. Controllare i file di dati nel PDB di destinazione.

    SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
        2 PDB$SEED                      READ ONLY  NO
        3 CDB1_PDB1                     MOUNTED
        4 CDB2_PDB3                     READ WRITE NO
        5 CDB2_PDB4                     READ WRITE NO
SQL> alter session set container=CDB1_PDB1;
Session altered.

SQL>  select name from v$datafile;

NAME
--------------------------------------------------------------------------------
+DATA/MUST_RENAME_THIS_DATAFILE_8.4294967295.4294967295
+DATA/MUST_RENAME_THIS_DATAFILE_9.4294967295.4294967295
+DATA/MUST_RENAME_THIS_DATAFILE_10.4294967295.4294967295
+DATA/MUST_RENAME_THIS_DATAFILE_12.4294967295.4294967295

  4. Rinominare i datafile. Il nome file di destinazione può essere ottenuto dai log di output RMAN.

    alter database rename file '+DATA/MUST_RENAME_THIS_DATAFILE_8.4294967295.4294967295' to '+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/system.272.1160484135';
alter database rename file '+DATA/MUST_RENAME_THIS_DATAFILE_9.4294967295.4294967295' to '+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/sysaux.271.1160484127';
alter database rename file '+DATA/MUST_RENAME_THIS_DATAFILE_10.4294967295.4294967295' to '+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/undotbs1.274.1160484145';
alter database rename file '+DATA/MUST_RENAME_THIS_DATAFILE_12.4294967295.4294967295' to '+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/users.275.1160484149';

SQL>  select name from v$datafile;

NAME
---------------------------------------------------------------------------------------
+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/system.272.1160484135
+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/sysaux.271.1160484127
+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/undotbs1.274.1160484145
+DATA/CDB2_SJ/10F14C2387F73F42E063C000000A77F3/DATAFILE/users.275.1160484149

Task 1.9: Trasferimento delle chiavi TDE

È necessario copiare la chiave wallet sia per il CDB che per il PDB. Copiare la chiave CDB di origine nel CDB di destinazione e la chiave PDB di origine nel PDB di destinazione per il quale viene impostata Data Guard.

  1. Controllare il wallet nel contenitore o nel PDB di origine.

    SET LINESIZE 200
COLUMN wrl_parameter FORMAT A39
select * from v$encryption_wallet;

  2. Esportare le chiavi di cifratura (CDB e PDB) dal database di origine.

    SQL> ADMINISTER KEY MANAGEMENT EXPORT ENCRYPTION KEYS WITH SECRET "export_secret" TO '/tmp/CDB1_key' FORCE KEYSTORE IDENTIFIED BY "WelC0me_123#";
SQL> alter session set container=CDB1_PDB1;
SQL> ADMINISTER KEY MANAGEMENT EXPORT ENCRYPTION KEYS WITH SECRET "export_secret" TO '/tmp/CDB1_PDB1_key' FORCE KEYSTORE IDENTIFIED BY "WelC0me_123#";

  3. Copiare la chiave di cifratura sul server di destinazione e importarla nel database di destinazione (CDB e PDB rispettivamente).

    [opc@sjCDB2 tmp]$ chmod 777 CDB1_key CDB1_PDB1_key
SQL> ADMINISTER KEY MANAGEMENT IMPORT KEYS WITH SECRET "export_secret" FROM '/tmp/CDB1_key' force keystore IDENTIFIED BY "WelC0me_123#" WITH BACKUP;
SQL> alter session set container=CDB1_PDB1;
SQL> ADMINISTER KEY MANAGEMENT IMPORT KEYS WITH SECRET "export_secret" FROM '/tmp/CDB1_PDB1_key' force keystore IDENTIFIED BY "WelC0me_123#" WITH BACKUP;

  4. Convalida la chiave importata.

    select * from v$encryption_keys order by creation_time;

Task 1.10: aggiungere i redo log in standby (SRL) al PDB e convalidare

Creare le SRL da un PDB in standby per ricevere i redo di origine esterna. Questa operazione è necessaria una sola volta per l'intero CDB e non richiede un set diverso di SRL per PDB.

sqlplus /@CDB2_sj as sysdba

SQL> alter session set container=CDB1_PDB1;
SQL> show pdbs
CON_ID CON_NAME OPEN MODE RESTRICTED
--------- ------------------------------ ---------- ----------
4 CDB1_PDB1 MOUNTED

SQL> select group#,thread#,bytes from v$standby_log;
no rows selected

SQL> ALTER DATABASE ADD STANDBY LOGFILE;
Database altered.

SQL> ALTER DATABASE ADD STANDBY LOGFILE;
Database altered.

SQL> ALTER DATABASE ADD STANDBY LOGFILE;
Database altered.

SQL> select group#,thread#,bytes from v$standby_log;
GROUP# THREAD# BYTES
--------- ---------- ----------
1 0 104857600
2 0 104857600
3 0 104857600

Task 1.11: modificare lo stato di standby in APPLY-ON

Connettersi a DGMGRL da qualsiasi database e avviare il trasporto di redo dal PDB di origine al PDB di destinazione.

DGMGRL> EDIT PLUGGABLE DATABASE CDB1_PDB1 AT CDB2_sj SET STATE='APPLY-OFF';
DGMGRL> EDIT PLUGGABLE DATABASE CDB1_PDB1 AT CDB2_sj SET STATE='APPLY-ON';
DGMGRL> enable configuration all;

Perform Log switch on source database:
--------------------------------------
SQL> ALTER SYSTEM ARCHIVE LOG CURRENT;
SQL> ALTER SYSTEM ARCHIVE LOG CURRENT;

DGMGRL> show pluggable database CDB1_PDB1 at CDB2_sj;
Pluggable database - CDB1_PDB1 at CDB2_sj
Data Guard Role: Physical Standby
Con_ID: 3
Source: con_id 3 at CDB1_ASH
Transport Lag: 32 seconds (computed 21 seconds ago)
Apply Lag: 32 seconds (computed 21 seconds ago)
Intended State: APPLY-ON
Apply State: Running
Apply Instance: CDB2
Average Apply Rate: 1592 KByte/s
Real Time Query: OFF
Pluggable Database Status:
SUCCESS


DGMGRL> SHOW ALL PLUGGABLE DATABASE AT CDB1_ASH;
PDB Name PDB ID Data Guard Role Data Guard Partner
CDB1_PDB1 3 Primary CDB1_PDB1 (con_id 3) at CDB2_sj
CDB1_PDB2 4 None None

DGMGRL> SHOW ALL PLUGGABLE DATABASE AT CDB2_sj;
PDB Name PDB ID Data Guard Role Data Guard Partner
CDB1_PDB1 3 Physical Standby CDB1_PDB1 (con_id 3) at CDB1_ash
CDB2_PDB3 4 None None
CDB2_PDB4 5 None None

DGMGRL> VALIDATE PLUGGABLE DATABASE CDB1_PDB1 at CDB2_sj;
Ready for Switchover: NO
Data Guard Role: Physical Standby
Apply State: Waiting for Redo Data
Standby Redo Log Files: 3
Source: CDB1_PDB1 (con_id 3) at CDB1_ASH


sqlplus /@CDB2_sj as sysdba

SQL> show pdbs
CON_ID CON_NAME OPEN MODE RESTRICTED
--------- ------------------------------ ---------- ----------
2 PDB$SEED READ ONLY NO
3 CDB1_PDB1 MOUNTED
4 CDB2_PDB3 READ WRITE NO
5 CDB2_PDB4 READ WRITE NO

Task 2: (Facoltativo) impostare Oracle Data Guard a livello di PDB da CDB2 a CDB1

Si tratta di un task facoltativo se si desidera configurare Oracle Data Guard da CDB2 a CDB1, ovvero bidirezionale.

PDB principale: CDB2_PDB3 AT CDB2_SJ

PDB in standby: CDB2_PDB3 AT CDB1_ASH

Nota: è sufficiente modificare il CDB o il PDB di origine e di destinazione e ripetere il task da 1.7 a 1.11.

  1. Configura la protezione Oracle Data Guard per il PDB di origine.

    dgmgrl /@CDB2_SJ
DGMGRL> ADD PLUGGABLE DATABASE CDB2_PDB3 AT CDB1_ASH SOURCE IS CDB2_PDB3 AT CDB2_sj PDBFILENAMECONVERT IS "'+DATA/CDB2_sj','+DATA/CDB1_ash'" 'keystore IDENTIFIED BY "WelC0me_123#"';

  2. Copiare i file di dati nella destinazione.

    [oracle@sjCDB2 ~\]$ rman target sys/WelC0me_123#@CDB2_sj auxiliary sys/WelC0me_123#@CDB1_ash

  3. Eseguire il trasferimento delle chiavi TDE.

    Export / Import CDB/PDB key from CDB2 to CDB1

  4. Aggiungere i redo log in standby per il PDB DG e convalidare.

  5. Modificare lo stato di standby in APPLY-ON.

    DGMGRL> SHOW ALL PLUGGABLE DATABASE AT CDB1_ash;
PDB Name PDB ID Data Guard Role Data Guard Partner
CDB1_PDB1 3 Primary CDB1_PDB1 (con_id 3) at CDB2_sj
VMDB1_PDB2 4 None None
VMDB2_PDB3 6 Physical Standby VMDB2_PDB3 (con_id 4) at CDB2_sj

DGMGRL> SHOW ALL PLUGGABLE DATABASE AT CDB2_sj;
PDB Name PDB ID Data Guard Role Data Guard Partner
CDB1_PDB1 3 Physical Standby CDB1_PDB1 (con_id 3) at CDB1_ash
VMDB2_PDB3 4 Primary VMDB2_PDB3 (con_id 6) at CDB1_ash
VMDB2_PDB4 5 None None
DGMGRL>

Task 3: switchover del pluggable database

Storna i ruoli del PDB di origine e del relativo PDB di destinazione designato utilizzando il broker DGMGRL di Oracle Data Guard. Nessun effetto a livello di contenitore.

  1. Eseguire uno switchover.

    [oracle@ashCDB1 ~]$ dgmgrl /@CDB1_ash
DGMGRL> VALIDATE PLUGGABLE DATABASE CDB1_PDB1 at CDB2_sj;

Ready for Switchover:    NO

Data Guard Role:         Physical Standby
Apply State:             Not Running
Standby Redo Log Files:  3
Source:                  CDB1_PDB1 (con_id 3) at CDB1_ASH

DGMGRL> SWITCHOVER TO PLUGGABLE DATABASE CDB1_PDB1 at CDB2_sj;
Performing switchover NOW, please wait...
Switchover succeeded, new primary is "CDB1_pdb1"
DGMGRL>

  2. Aprire un nuovo PDB per aprire la modalità.

    sqlplus /@CDB2_sj
SQL> alter pluggable database CDB1_PDB1 open;
Pluggable database altered.

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED
---------- ------------------------------ ---------- ----------
        2 PDB$SEED                      READ ONLY  NO
        3 CDB1_PDB1                     READ WRITE NO
        4 CDB2_PDB3                     READ WRITE NO
        5 CDB2_PDB4                     READ WRITE NO

DGMGRL>  show pluggable database CDB1_PDB1 at CDB2_SJ;
Pluggable database - CDB1_PDB1 at CDB2_sj

Data Guard Role:     Primary
Con_ID:              3
Active Target:       con_id 3 at CDB1_ASH

Pluggable Database Status:
SUCCESS

DGMGRL> show pluggable database CDB1_PDB1 at CDB1_ASH;

Pluggable database - CDB1_PDB1 at CDB1_ash

Data Guard Role:     Physical Standby
Con_ID:              3
Source:              con_id 3 at CDB2_SJ
Transport Lag:       1 minute (computed 59 seconds ago)
Apply Lag:           1 minute 35 seconds (computed 59 seconds ago)
Intended State:      APPLY-ON
Apply State:         Not Running

Pluggable Database Status:
ORA-16766: Redo Apply is stopped.
ORA-28374: typed master key not found in wallet

  3. Esporta le chiavi di cifratura (solo CDB) dalla nuova origine alla nuova destinazione.

    SQL> ADMINISTER KEY MANAGEMENT EXPORT ENCRYPTION KEYS WITH SECRET "export_secret" TO '/tmp/CDB2_CDB_key' FORCE KEYSTORE IDENTIFIED BY "WelC0me_123#";
keystore altered.

Import them into the target database
[opc@sjCDB2 tmp]$ chmod 777 mydbkey mydbkeypdb1

SQL> ADMINISTER KEY MANAGEMENT IMPORT KEYS WITH SECRET "export_secret" FROM '/tmp/CDB2_CDB_key' force keystore IDENTIFIED BY "WelC0me_123#" WITH BACKUP;
keystore altered.

  4. Nuovo redo log in standby.

    DGMGRL> EDIT PLUGGABLE DATABASE CDB2_PDB2 AT CDB2_sj SET STATE='APPLY-OFF';
Succeeded.

sqlplus /@CDB1_ash

SQL> show pdbs

    CON_ID CON_NAME                       OPEN MODE  RESTRICTED

        2 PDB$SEED                      READ ONLY  NO
        3 CDB1_PDB1                     MOUNT NO
        4 CDB1_PDB2                     READ WRITE NO

SQL> alter session set container=CDB1_PDB1;
Session altered.

SQL> select group#,thread#,bytes from v$standby_log;
no rows selected

SQL> ALTER DATABASE ADD STANDBY LOGFILE;
Database altered.
SQL> /
Database altered.
SQL> /
Database altered.

SQL> select group#,thread#,bytes from v$standby_log;
GROUP# THREAD# BYTES

        1          0  104857600
        2          0  104857600
        3          0  104857600

DGMGRL> EDIT PLUGGABLE DATABASE CDB1_PDB1 AT CDB1_ash SET STATE='APPLY-OFF';
Succeeded.
DGMGRL> EDIT PLUGGABLE DATABASE CDB1_PDB1 AT CDB1_ash SET STATE='APPLY-ON';
Succeeded.
DGMGRL>

Task 4: Failover del pluggable database

Durante un failover, il PDB di destinazione specificato viene modificato nel ruolo di origine. Se il container database di origine originale e altri PDB funzionano correttamente, è necessario ricreare un'istanza del PDB come PDB di destinazione prima di poter applicare qualsiasi redo del nuovo PDB di origine.

$dgmgrl /@CDB1_ash

DGMGRL> show all pluggable database at CDB1_ash;
PDB Name PDB ID Data Guard Role Data Guard Partner
CDB1_PDB1 3 Primary CDB1_PDB1 (con_id 3) at CDB2_sj
VMDB1_PDB2 4 None None
VMDB2_PDB3 6 Physical Standby VMDB2_PDB3 (con_id 4) at CDB2_sj

DGMGRL> FAILOVER TO PLUGGABLE DATABASE CDB1_PDB1 at CDB2_sj;
Performing failover NOW, please wait...
Failover succeeded, new primary is "CDB1_PDB1".
DGMGRL>

DGMGRL> show pluggable database CDB1_PDB1 at CDB2_sj
Pluggable database - CDB1_PDB1 at CDB2_sj
Data Guard Role: Primary
Con_ID: 3
Active Target: con_id 3 at CDB1_ASH needs to be reinstated
Pluggable Database Status:

DGM-17450: not protected

DGMGRL> show pluggable database CDB1_PDB1 at CDB1_ash;
Pluggable database - CDB1_PDB1 at CDB1_ash
Data Guard Role: Physical Standby
Con_ID: 3
Source: (unknown)
Pluggable Database Status:

ORA-16661: The standby database must be reinstated.

DGMGRL> EDIT PLUGGABLE DATABASE CDB1_PDB1 AT CDB1_ash SET STATE='APPLY-OFF';
Succeeded.
DGMGRL> EDIT PLUGGABLE DATABASE CDB1_PDB1 AT CDB1_ash SET STATE='APPLY-ON';
Succeeded.

DGMGRL> show pluggable database CDB1_PDB1 at CDB1_ash;
Pluggable database - CDB1_PDB1 at CDB1_ash
Data Guard Role: Physical Standby
Con_ID: 3
Source: con_id 3 at CDB2_SJ
Transport Lag: 5 minutes 48 seconds (computed 21 seconds ago)
Apply Lag: (unknown)
Intended State: APPLY-ON
Apply State: Running
Apply Instance: VMDB1
Average Apply Rate: (unknown)
Real Time Query: OFF
Pluggable Database Status:
SUCCESS

Task 5: rimuovere una configurazione DG PDB

Eseguire il comando seguente per rimuovere la configurazione.

[oracle@ashCDB1 ~\]$ dgmgrl /@CDB1_ash

DGMGRL> REMOVE PLUGGABLE DATABASE CDB2_PDB3 AT CDB1_ASH REMOVE DATAFILES;
Pluggable Database 'CDB1_PDB1' removed.

DGMGRL> SHOW PLUGGABLE DATABASE CDB2_PDB3 AT CDB1_ASH;
No pluggable databases at database 'CDB2_SJ'

DGMGRL> REMOVE CONFIGURATION CDB1_ASH;
Succeeded.

DGMGRL> SHOW CONFIGURATION;
Configuration - Boston
Protection Mode: MaxPerformance
Members:
CDB1_ASH - Primary database
Fast-Start Failover: Disabled
Configuration Status:
SUCCESS (status updated 25 seconds ago)

Conferma

Altre risorse di apprendimento

Esplora altri laboratori su docs.oracle.com/learn o accedi a più contenuti gratuiti sulla formazione su Oracle Learning YouTube channel. Inoltre, visita education.oracle.com/learning-explorer per diventare Oracle Learning Explorer.

Per la documentazione del prodotto, visitare Oracle Help Center.
