Abilita il supporto di Logical Volume Manager dello storage a blocchi in OCI Full Stack Disaster Recovery

Introduzione

Oracle Cloud Infrastructure Full Stack Disaster Recovery (OCI Full Stack DR) orchestra la transizione di computazione, database e applicazioni tra le region Oracle Cloud Infrastructure (OCI) di tutto il mondo con un solo clic. I clienti possono automatizzare i passaggi necessari per recuperare uno o più sistemi aziendali senza riprogettare o riprogettare l'infrastruttura, i database o le applicazioni esistenti e senza la necessità di server di gestione o conversione specializzati.

Architettura di distribuzione iniziale

1 computazione non mobile nell'area primaria (vmapp01).
1 computazione non mobile nella standby region (vmapp01dr).
1 x gruppo di volumi nell'area primaria contenente volumi a blocchi per vmapp01.

Architettura distribuzione

Nota: la region primaria è Francoforte e la standby region è Londra.

Obiettivi

Configura la nuova funzione introdotta in OCI Full Stack DR che consente agli utenti di specificare più punti di accesso per un singolo volume a blocchi.

In questa esercitazione verranno trattati i task riportati di seguito.

Task 1: aggiungere l'istanza vmapp01 al gruppo di protezione DR principale.
Task 2: aggiungere il gruppo di volumi vgapp01 al gruppo di protezione DR principale.
Task 3: aggiungere l'istanza vmapp01dr al gruppo di protezione DR in standby.
Task 4: Genera un piano di switchover
Task 5: Esegui il piano di switchover
Task 6: verificare che i dischi siano stati installati sull'istanza VM in standby vmapp01dr

Prerequisiti

Questa esercitazione si basa sul presupposto che i gruppi di protezione DR primario e in standby siano già stati creati e associati. Per ulteriori informazioni su come creare gruppi di protezione DR, vedere Gestione dei gruppi di protezione da disaster recovery
In questa esercitazione si presuppone che l'istanza vmapp01 disponga di volumi a blocchi collegati e configurati con LVM (Logical Volume Manager), vedere Configura volumi logici su Oracle Linux.
Questa esercitazione si basa sul presupposto che il lettore disponga dei privilegi di amministratore e che i criteri Oracle Cloud Infrastructure Identity and Access Management (OCI IAM) necessari per OCI Full Stack DR siano già in vigore. Per ulteriori informazioni, vedere Configurazione dei criteri IAM (Identity and Access Management) per l'utilizzo di Full Stack DR e Criteri per Full Stack Disaster Recovery.

Task 1: aggiungere l'istanza vmapp01 al gruppo di protezione DR principale.

Nel gruppo di protezione DR principale (DRPG_BSS_LVM_FRA), selezionare Membri e Aggiungi membro.
Aggiungere la VM di calcolo (vmapp01) come membro.

Nota: ora è possibile specificare più punti di accesso per un singolo volume a blocchi montato da Full Stack DR. È inoltre possibile specificare più punti di accesso per un volume logico (LV), che può essere costituito da più volumi a blocchi. Gli allegati e i supporti sono ora completamente indipendenti l'uno dall'altro.

Assicurarsi che le informazioni descrittive sui file system siano disponibili sia per le istanze VM primarie che per quelle in standby.

Task 2: aggiungere il gruppo di volumi vgapp01 al gruppo di protezione DR principale.

Nel gruppo di protezione DR principale (DRPG_BSS_LVM_FRA), selezionare Membri e aggiungere il gruppo di volumi (vgapp01) come membro.

Task 3: aggiungere l'istanza vmapp01dr al gruppo di protezione DR in standby.

Ripetere lo stesso processo indicato nel Task 1, ma con il gruppo di protezione DR in standby DRPG_BSS_LVM_LON e l'istanza VM vmapp01dr.

Task 4: Genera un piano di switchover

Piano di switchover: tipo di piano DR che esegue una transizione pianificata dei servizi dal gruppo di protezione DR primario al gruppo di protezione DR in standby.

Creare un piano di switchover nel gruppo di protezione DR in standby DRPG_BSS_LVM_LON.
Selezionare Piani e fare clic su Crea piano.
Immettere il nome come Switchover e selezionare il tipo di piano come Switchover (planned).
Fare clic su Crea.

Task 5: Esegui piano di switchover nel gruppo di protezione DR in standby

Nota:

I piani DR nella standby region devono essere tutti attivi a questo punto, il che significa che OCI Full Stack DR può eseguire i piani di failover, switchover e drill DR attivi anche se un evento catastrofico causa un'interruzione nella region primaria. Gli switchover interrompono il funzionamento e richiedono un'interruzione del funzionamento. Pertanto, questo task può essere eseguito in un momento successivo in cui è possibile pianificare un'indisponibilità per eseguire il piano di switchover nella standby region corrente.

Se non è possibile completare questo passo ora, non dimenticare di completare questo task in futuro.

Eseguire i controlli preliminari per il piano di switchover appena creato nella standby region corrente, quindi eseguire il piano di switchover se i controlli preliminari sono riusciti.

Esegui i controlli preliminari come operazione indipendente in primo luogo come best practice.

Per iniziare, aprire il piano di switchover nella standby region.

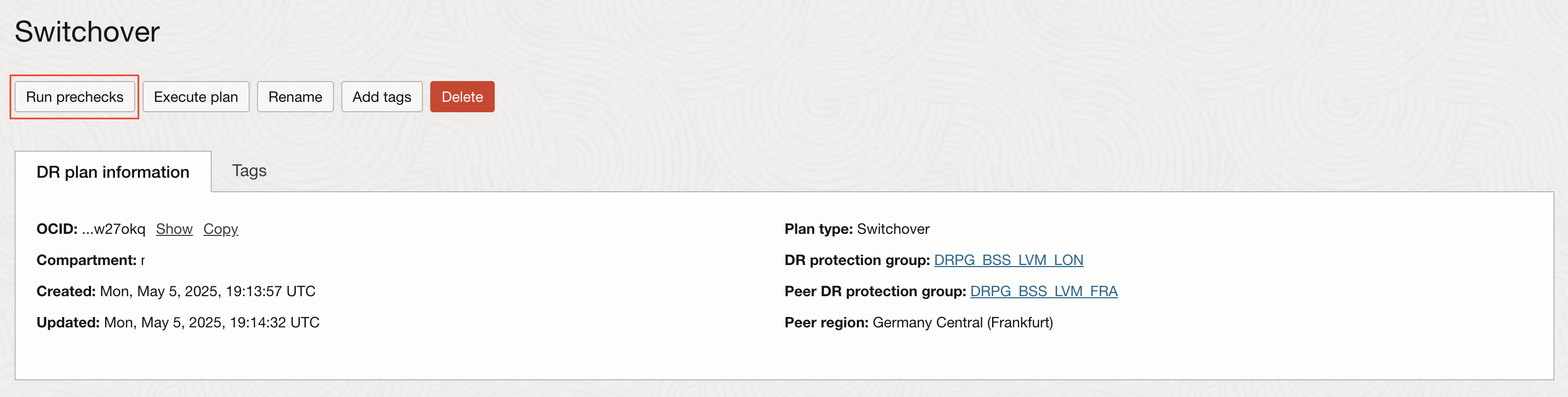

Fare clic su Esegui controlli preliminari.
Verrà visualizzata una casella di conferma. Fare clic su Esegui controlli preliminari nella casella di conferma per continuare.

Assicurarsi che i controlli preliminari siano stati completati correttamente come mostrato nello screenshot riportato di seguito. A questo punto potrebbe essere necessario correggere eventuali passi del controllo preliminare non riusciti, quindi eseguire di nuovo il controllo preliminare finché tutti i passi non sono riusciti.

Eseguire il piano di switchover.

Per iniziare, fare clic su Esegui piano.
Verrà visualizzata una casella di conferma. Fare clic su Esegui piano nella casella di conferma per continuare.
Monitora l'esecuzione del piano per garantire il successo di tutti i passi del piano.

Lo screenshot riportato di seguito mostra il completamento corretto del piano di switchover. Tuttavia, potresti riscontrare passi non riusciti anche se i controlli preliminari sono stati completati con successo; c'è una possibilità che i passi non riescano mentre i passi di recupero vengono eseguiti in realtà. Correggere i passi non riusciti e riprovare.

Esegui stato piano disaster recovery

Task 6: verificare che i dischi siano stati installati sull'istanza VM in standby vmapp01dr

Connettersi all'istanza VM in standby vmapp01dr per visualizzare le informazioni sullo spazio totale e sullo spazio disponibile in un file system.

df -h

Gruppo volumi

Puoi anche elencare i gruppi di volumi creati nell'istanza VM di standby.

sudo vgs

Volume di avvio

Passi successivi

Esistono due best practice da integrare nelle normali operazioni quotidiane per garantire la disponibilità dei piani di DR.

Esecuzione periodica regolare dei controlli preliminari.
Esecuzione periodica regolare dei drill DR.

È possibile pianificare controlli preliminari settimanali di tutti i piani DR nel gruppo di protezione DR in standby. I controlli preliminari possono essere eseguiti in qualsiasi momento e non hanno alcun impatto sui carichi di lavoro di produzione. Ciò contribuirà a garantire l'integrità dei piani DR, recuperando le risorse membro mancanti, le reti mancanti, l'incapacità di trovare gli script previsti richiamati dai passi definiti dall'utente e così via.

Un altro modo molto importante per convalidare la prontezza del ripristino di emergenza è quello di pianificare trapani DR periodici una volta al mese o al trimestre. Anche i drill DR non hanno alcun impatto sui carichi di lavoro di produzione, ma ti offrono la possibilità di convalidare il recupero dei database di computazione, storage, Oracle e set di backend per i load balancer nella standby region con un semplice clic. Scopri di più su Full Stack DR Drills.
