Abilita la risoluzione DNS per il dominio on-premise dal segmento di overlay NSX-T della soluzione Oracle Cloud VMWare
Panoramica
Oracle Cloud VMware Solution (soluzione Oracle Cloud VMWare) ti consente di creare e gestire i data center (SDDC) definiti dal software VMware in Oracle Cloud Infrastructure. La soluzione Oracle Cloud VMWare fornisce NSX-T come strumento predefinito di networking definito dal software.
NSX-T consente al cliente di configurare un'ampia gamma di opzioni di rete, ad esempio Switching, Routing, Firewall distribuito e molte altre.
Questa è la terza esercitazione nella serie di tre parti che descrive l'abilitazione della risoluzione dei nomi per domini diversi, ad esempio URL pubblici/domini in locale/VM di Oracle Cloud VMWare Solution Management.
Questa esercitazione descrive come abilitare la risoluzione dei nomi per il dominio in locale dal segmento di overlay supportato da Oracle Cloud VMWare Solution NSX-T.
Obiettivo
Oracle Cloud VMWare Solution NSX-T Manager consente la risoluzione dei nomi dal segmento di sovrapposizione a più destinazioni, ad esempio Internet, le VM di gestione della soluzione Oracle Cloud VMWare, la rete on-premise e altre.
NSX-T classifica in generale i domini come zone DNS e FQDN predefinite. L'integrazione sarà utile per gli scenari in cui il cliente dispone di domini/server DNS differenti. Consente agli amministratori di reindirizzare il traffico a name server specifici per la risoluzione dei nomi, senza dover puntare tutte le query sui server DNS comuni.
Dopo aver seguito questo articolo, gli amministratori NSX-T saranno in grado di risolvere il dominio in locale (tramite il nome) dai segmenti di overlay supportati da NSX-T.
Prerequisiti
-
Stabilisci la connettività on premise tramite IPSEC VPN o un CIDR in locale FastConnect, pubblicitario.
-
Completare la prima esercitazione in questa serie: Esercitazione 1: Abilita la risoluzione DNS per gli URL pubblici dal segmento di overlay di Oracle Cloud VMware Solution NSX-T.
Task 1: configurazione della zona DNS in locale
È necessario aggiornare OCVS NSX-T per inoltrare le query DNS dal segmento di overlay al server DNS del dominio OnPrem.
-

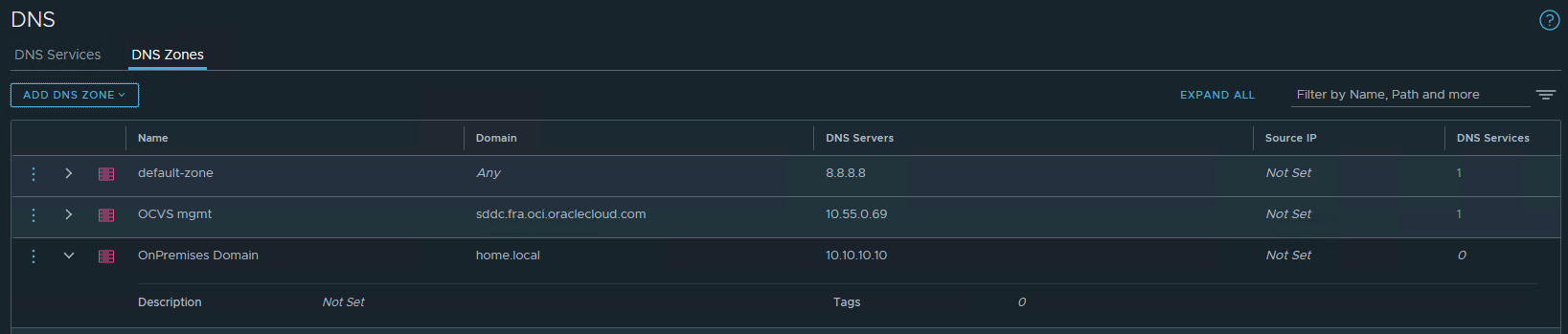

Accedi al portale NSX-T della soluzione Oracle Cloud VMWare, scheda Networking, DNS, zone DNZ, Aggiungi zona DNS seguito dall'aggiunta della zona FQDN.
-
Immettere i dettagli in locale e salvare la configurazione.
-

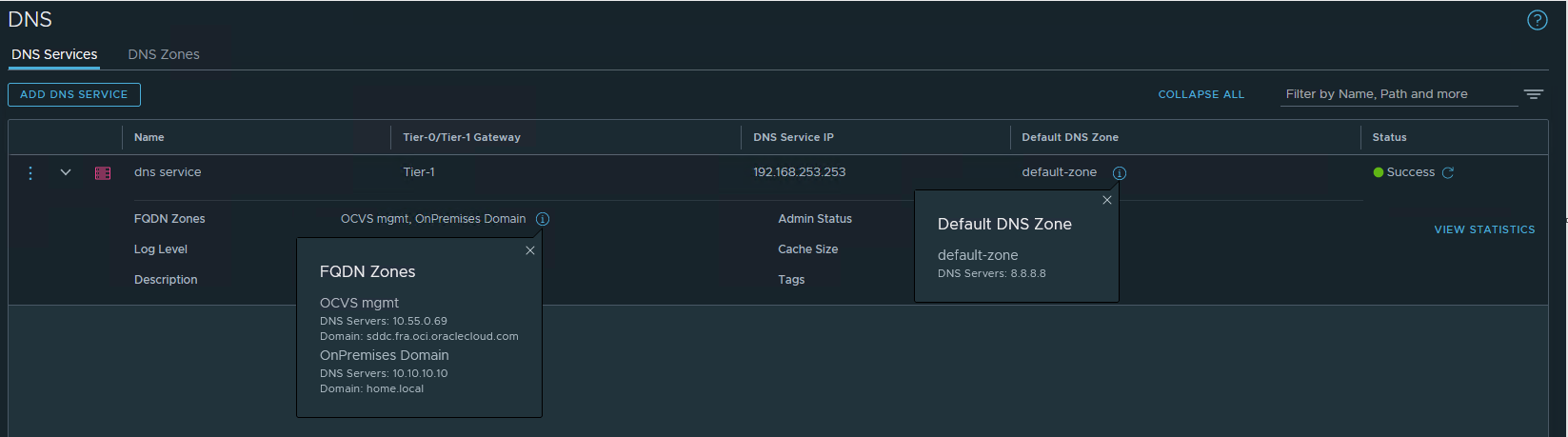

Passare alla scheda Servizio DNS, modificare il servizio DNS esistente, aggiungere la zona DNS in locale nella sezione Zone FQDN e salvare la configurazione.
Task 2: eseguire la soluzione guidata Oracle Cloud VMWare con i dettagli del segmento di sovrapposizione
Il portale OCVS è dotato di schede predefinite per abilitare comunicazioni specifiche. Uno di questi è la pubblicità del segmento di overlay NSX-T nell'ambiente on premise.
-
Eseguire il login alla tenancy OCI, fare clic sul menu di navigazione, Soluzione ibrida VMware, sull'SDDC.
-
Fare clic sul pulsante di configurazione "Configura connettività alla rete in locale".
-

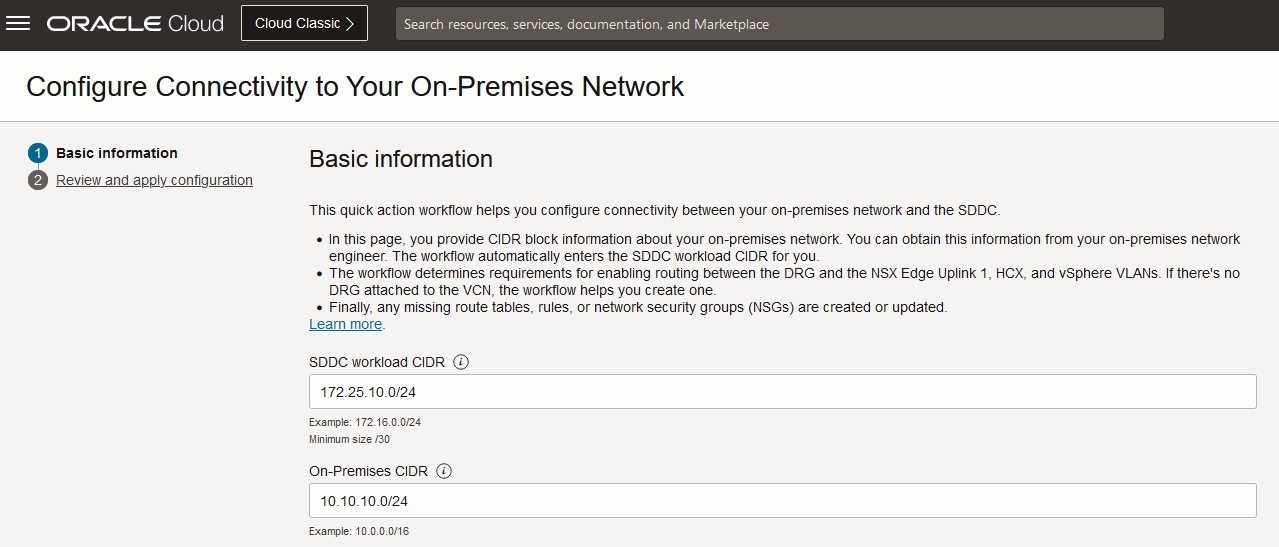

Immettere "CIDR del carico di lavoro SDDC" come CIDR del segmento di overlay NSX-T.
-

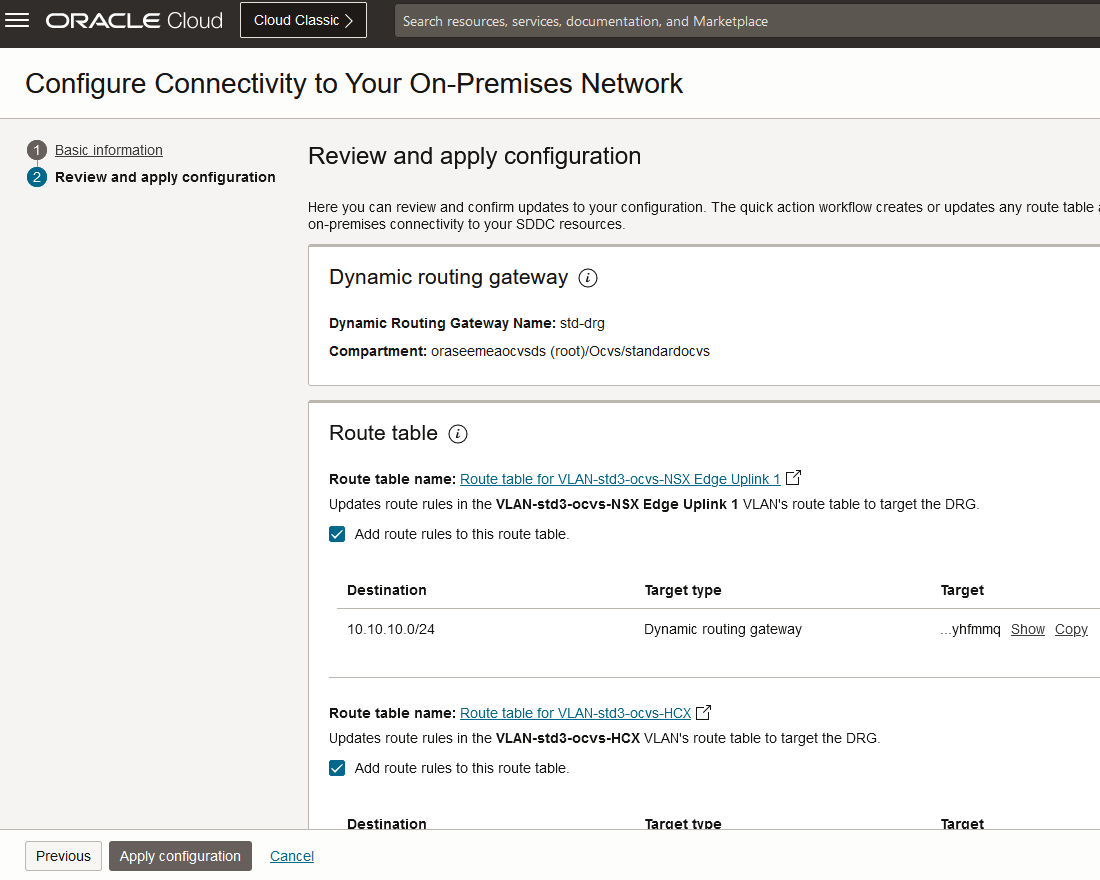

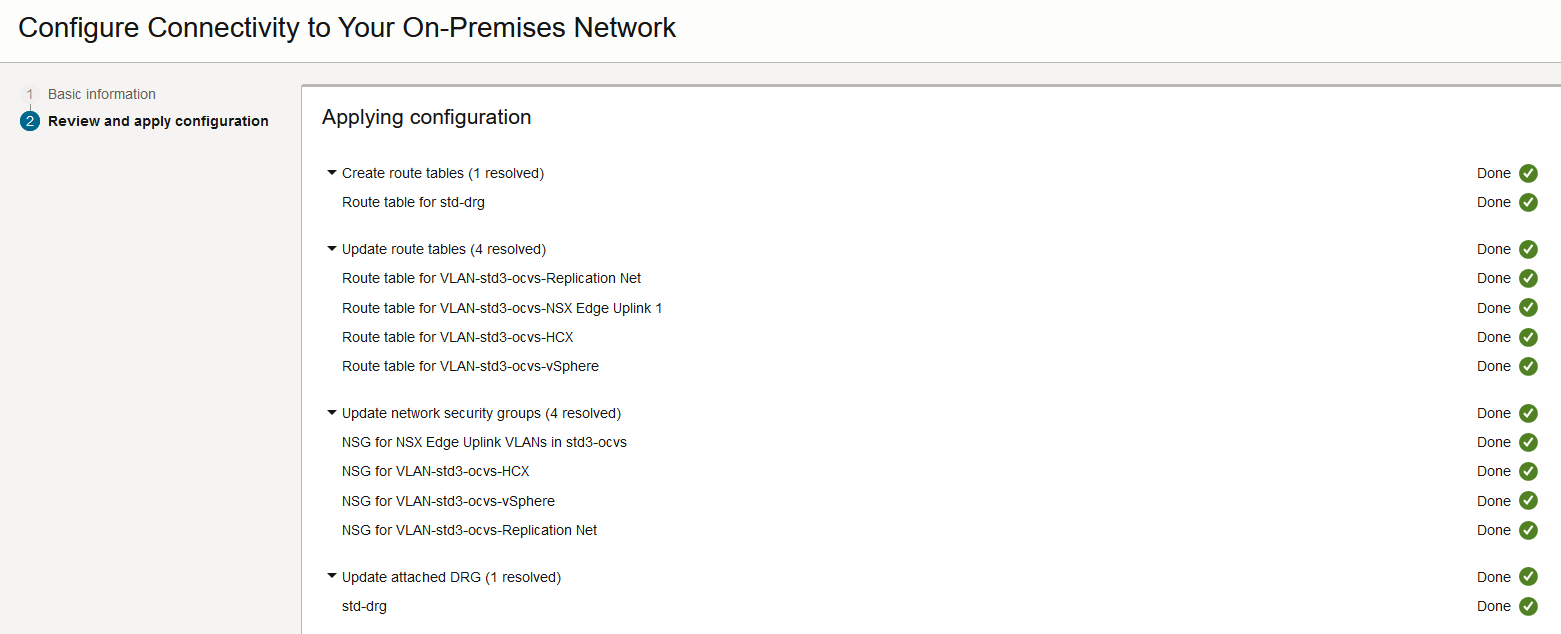

Immettere "CIDR in locale" come rete in locale. Fare clic su Successivo e su Applica.
Task 3: eseguire la procedura guidata della soluzione Oracle Cloud VMWare con i dettagli IP del servizio DNS
La soluzione Oracle Cloud VMWare SDDC NSX-T DNS Service IP, ad esempio 192.168.253.253, fungerà da intestazione per il traffico proveniente dai segmenti di overlay. L'ambiente in locale deve essere a conoscenza dell'indirizzo IP in entrata 192.168.253.253 e trasmettere la risposta all'SDDC della soluzione Oracle Cloud VMWare tramite il tunnel IPSEC esistente.
Per pubblicare l'IP del servizio DNS sulla rete on premise mediante VPN IPSEC su BGP, eseguirà di nuovo la procedura guidata della soluzione Oracle Cloud VMWare. Ciò consentirà l'annuncio dell'IP del servizio DNS NSX-T al router on premise. Tuttavia, se viene utilizzata una VPN statica, sarà richiesto un annuncio di instradamento manuale.
-
Eseguire il login alla tenancy OCI, fare clic sul menu di navigazione, Soluzione ibrida VMware, sull'SDDC.
-
Fare clic sul pulsante di configurazione "Configura connettività alla rete in locale".
-

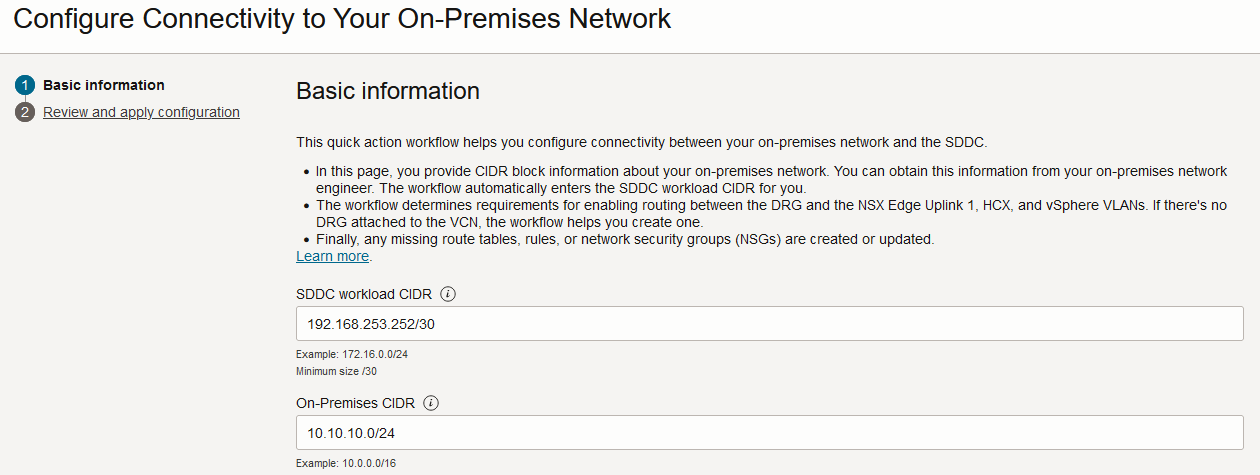

Immettere "CIDR IP del servizio DNS" come CIDR del segmento di overlay NSX-T.
-

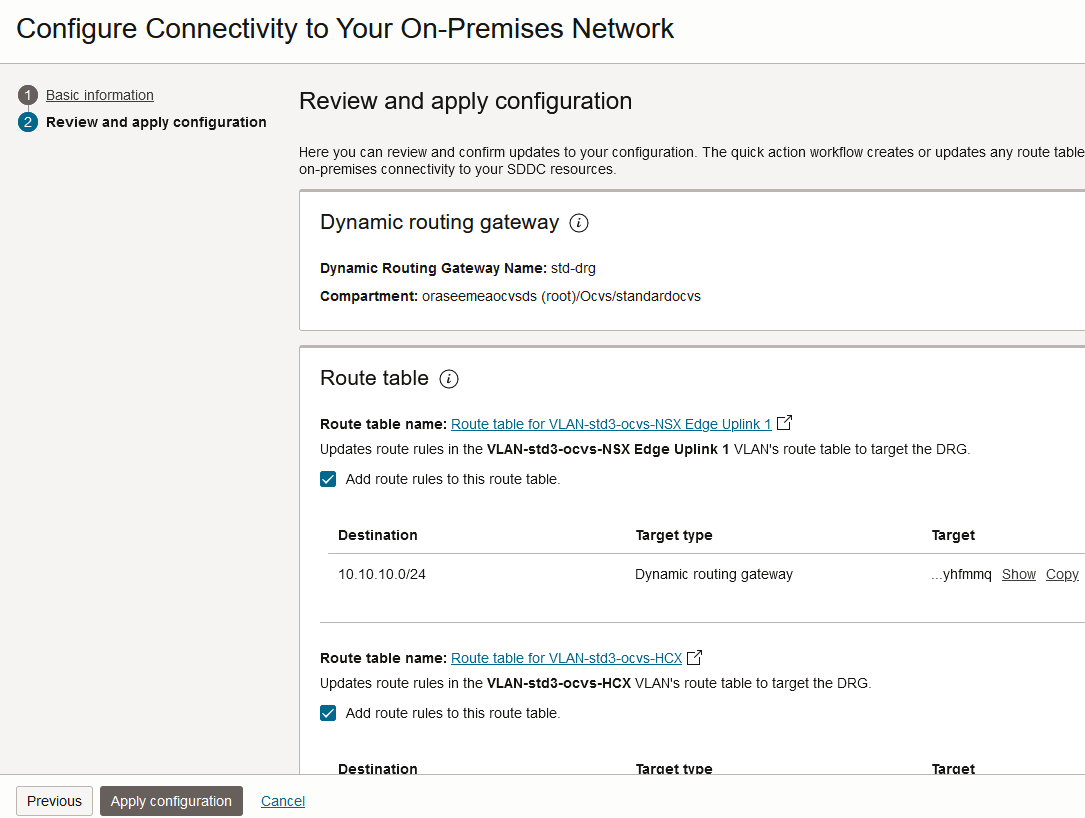

Immettere "CIDR in locale" come rete in locale. Fare clic su Successivo e su Applica.

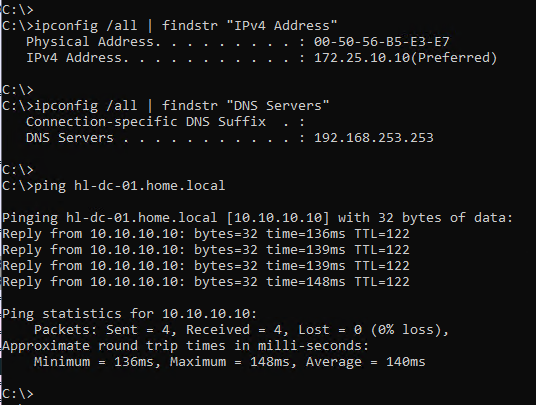

Ciò dovrebbe risolvere i nomi di dominio completamente qualificati in locale dal segmento di overlay della soluzione NSX-T di Oracle Cloud VMWare.
Collegamenti correlati
- Per risolvere le VM di gestione di Oracle Cloud VMware Solution tramite il nome della VM supportata dal segmento di overlay, vedere Esercitazione 2: Abilita la risoluzione DNS per le VM di gestione di Oracle Cloud VMware Solution e l'host ESXi del segmento di overlay NSX-T.
