Abilita la risoluzione DNS per gli URL pubblici dal segmento di overlay NSX-T di Oracle Cloud VMware Solution

Panoramica

Oracle Cloud VMware Solution ti consente di creare e gestire i data center (SDDC) definiti dal software VMware in Oracle Cloud Infrastructure (OCI). Oracle Cloud VMware Solution fornisce NSX-T come strumento predefinito di rete definito dal software.

NSX-T consente al cliente di configurare una vasta gamma di opzioni di networking quali Switching, Routing, Firewall distribuito e molte altre.

Questa è la prima esercitazione in una serie di tre parti che descrive l'abilitazione della risoluzione dei nomi per domini diversi, ad esempio URL pubblici/domini in locale/VM di gestione di Oracle Cloud VMware Solution.

Questa esercitazione descrive come abilitare la risoluzione dei nomi per gli URL pubblici dal segmento di overlay di backup di Oracle Cloud VMware Solution NSX-T.

Obiettivo

Oracle Cloud VMware Solution NSX-T Manager consente la risoluzione dei nomi dal segmento di sovrapposizione a più destinazioni come Internet, le VM di gestione di Oracle Cloud VMware Solution Management, la rete on-premise e altre.

NSX-T classifica in generale i domini come zone DNS e FQDN predefinite. L'integrazione sarà utile per gli scenari in cui il cliente dispone di domini/server DNS diversi. Consente agli amministratori di reindirizzare il traffico a name server specifici per la risoluzione dei nomi, senza dover puntare tutte le query sui server DNS comuni.

Dopo aver seguito questa esercitazione, gli amministratori NSX-T saranno in grado di risolvere gli URL pubblici (tramite il nome) dai segmenti di overlay supportati da NSX-T.

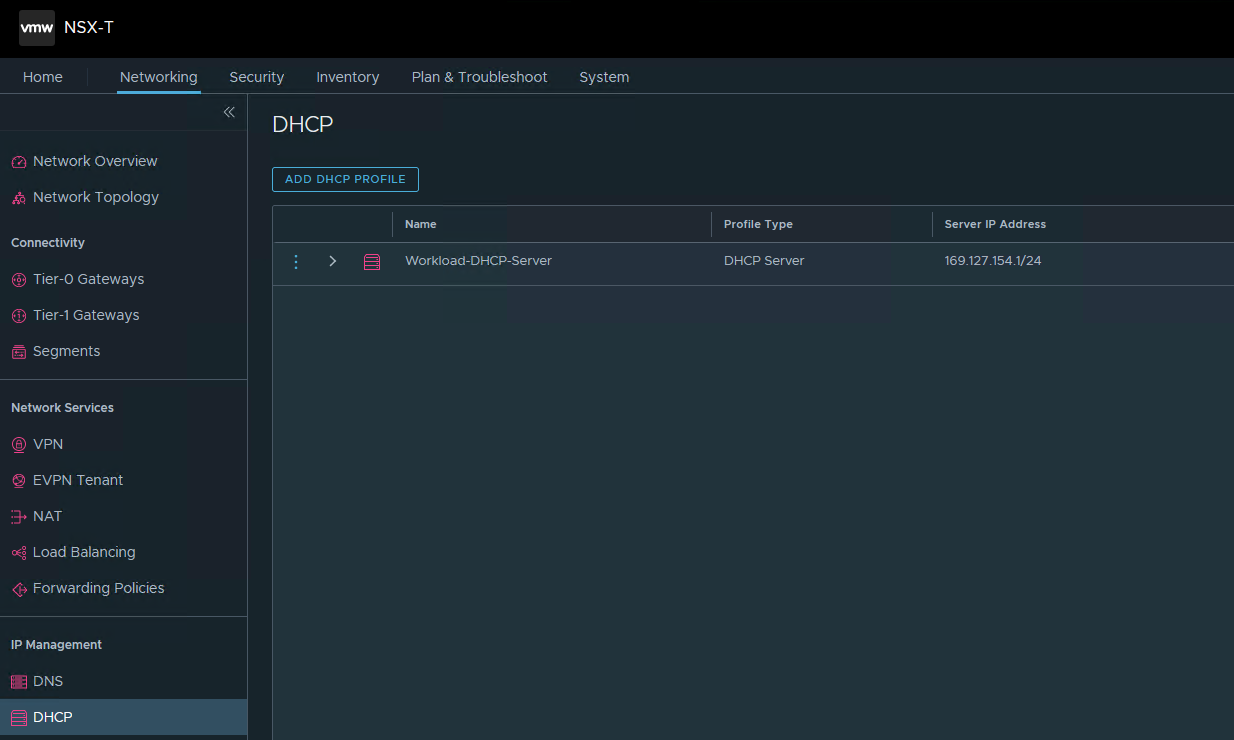

Il provisioning dell'SDDC di Oracle Cloud VMware Solution crea un profilo DHCP predefinito che può essere utilizzato come server DHCP per i segmenti dell'overlay NSX-T. Abbiamo utilizzato il profilo DHCP predefinito nella configurazione. Per maggiori dettagli, vedere Aggiungi un profilo DHCP.

RackWare BYOL RMM

NSX-T consente agli amministratori di creare più zone DNS. Agisce da spedizioniere DNS che può essere utilizzato dalle VM connesse ai segmenti di overlay. L'IP del servizio DNS è l'indirizzo IP univoco assegnato alle VM di Oracle Cloud VMware Solution assegnate ai segmenti di overlay. Per ulteriori informazioni, vedere Aggiungere una zona DNS.

Task 1: Creare un segmento di overlay che abiliti DHCP e DNS

La VM verrà collegata al segmento di overlay supportato da NSX-T. Fare riferimento alla documentazione Crea segmento NSX-T.

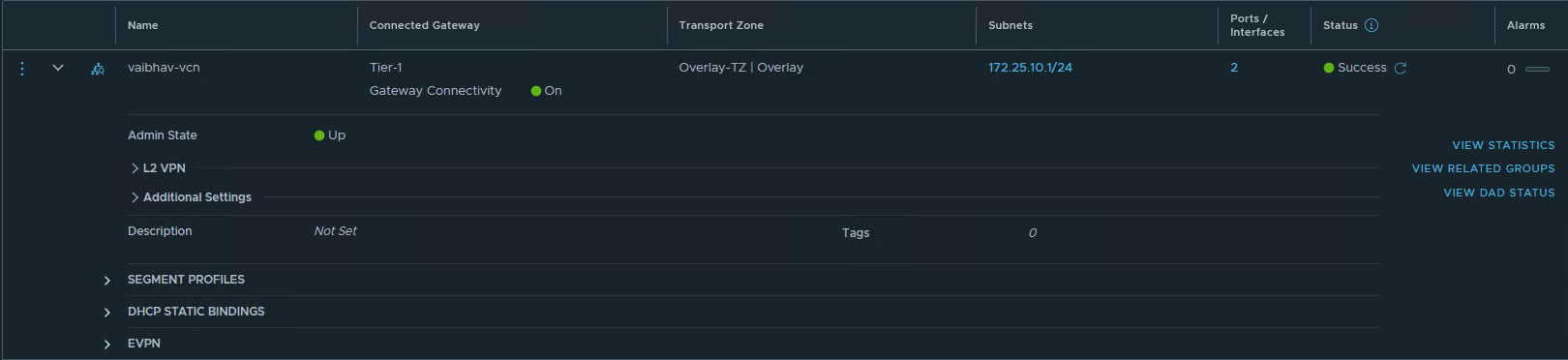

  1. Creare un segmento di overlay con backup NSX-T.

    RackWare BYOL RMM

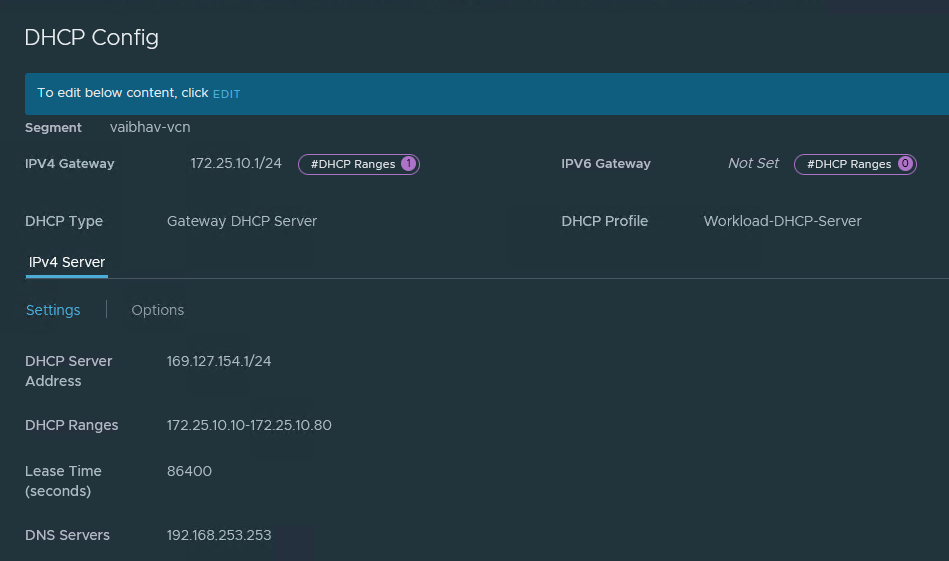

  2. Durante la creazione sono stati menzionati l'IP del servizio DHCP e DNS.

    RackWare BYOL RMM

Nota: l'IP del servizio DNS compreso nell'intervallo 169.254.x.x potrebbe avere problemi per i carichi di lavoro Windows per risolvere gli URL pubblici tramite name__

Task 2: configurazione del DNS con l'IP del servizio e il dominio predefinito

Il DNS NSX-T può inoltrare le query ai rispettivi domini per la risoluzione. Abbiamo impostato un dominio predefinito e inoltra tutte le query DNS a Google DNS 8.8.8.8.

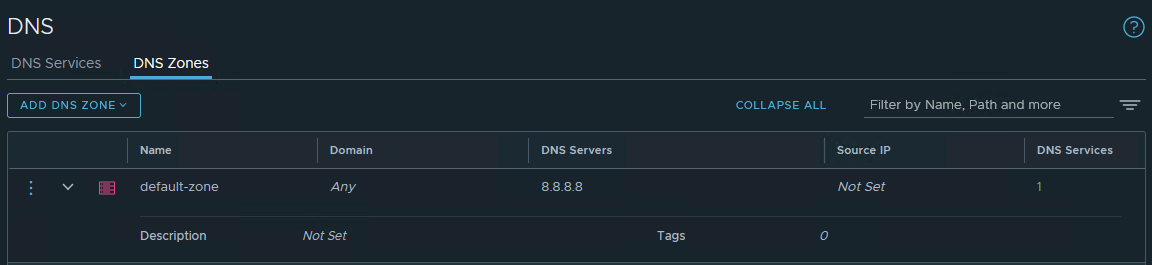

  1. Aggiungere una zona DNS predefinita.

    Aggiungi host a schema DR

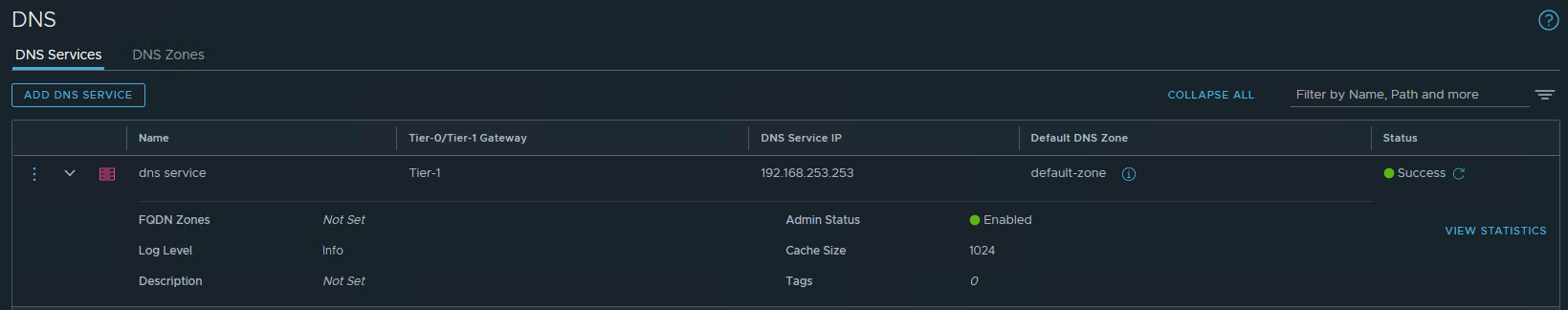

  2. Crea un servizio DNS con l'IP citato nel segmento di overlay (DNS). Scegliere le zone predefinite e FQDN.

    Aggiungi host a schema DR

Task 3: impostare una tabella di instradamento per il gateway NAT e aggiungere percorsi specifici

I segmenti NSX-T OCVS inoltrano il traffico verso il uplink 1 OCI VLAN Edge, che dispone di un instradamento predefinito 0.0.0.0/0 che punta al GW NAT per la connettività Internet in uscita.

NAT GW deve conoscere il percorso di ritorno e raggiungere i segmenti di overlay NSX-T.

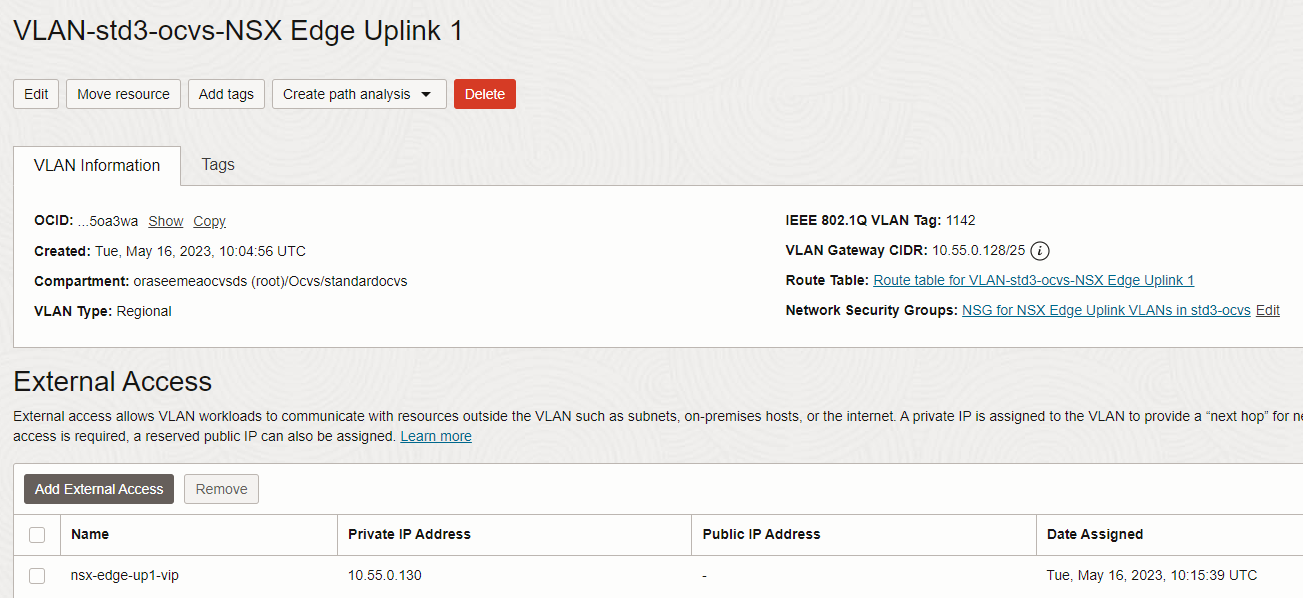

  1. Per questa esercitazione, è stato utilizzato l'IP privato nsx-edge-up1-vip dalla VLAN-sddc-01-NSX Edge Uplink 1, ossia 10.55.0.130.

    Modello per vCenter

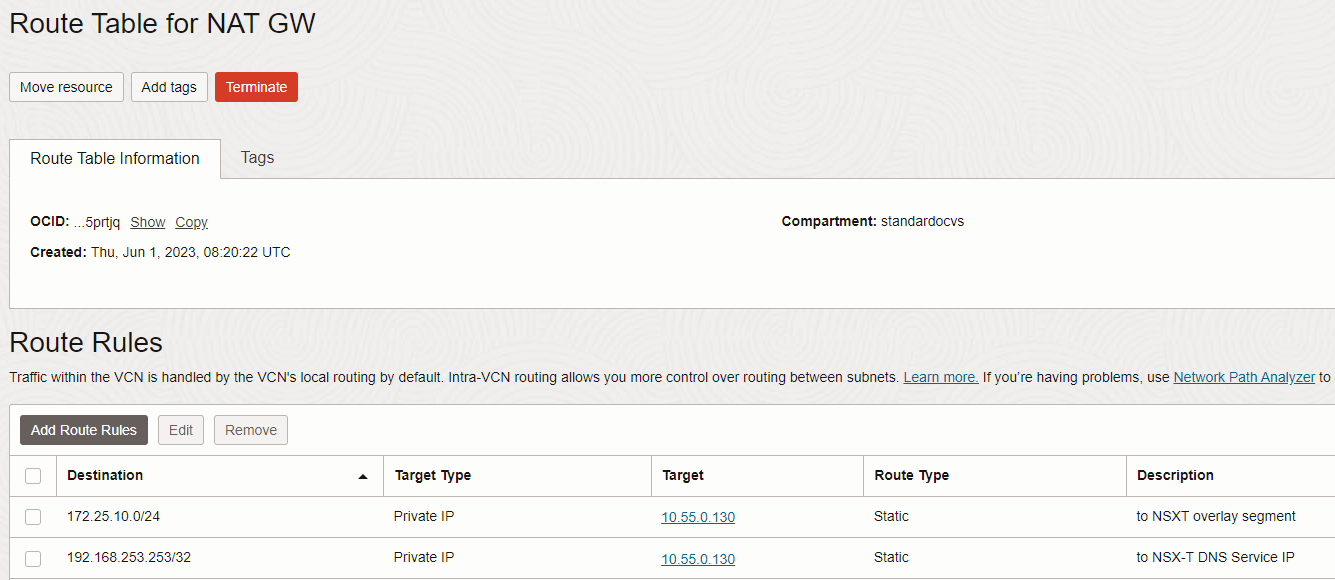

  2. Creare una nuova tabella di instradamento e aggiungere gli instradamenti richiesti.

    Modello per vCenter

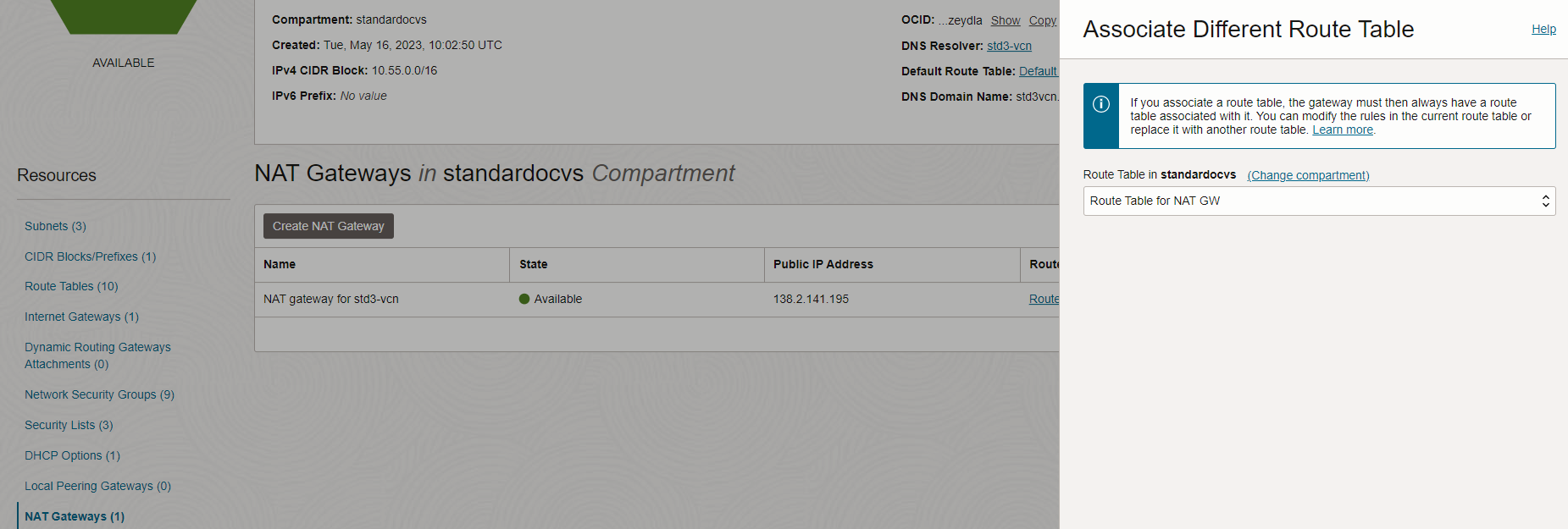

  3. Associare la tabella di instradamento al gateway NAT.

    Modello per vCenter

Task 4: eseguire la procedura guidata Oracle Cloud VMware Solution per abilitare la connettività Internet

Il portale Oracle Cloud VMware Solution offre più schede in grado di automatizzare l'instradamento della connettività/requisiti NSG.

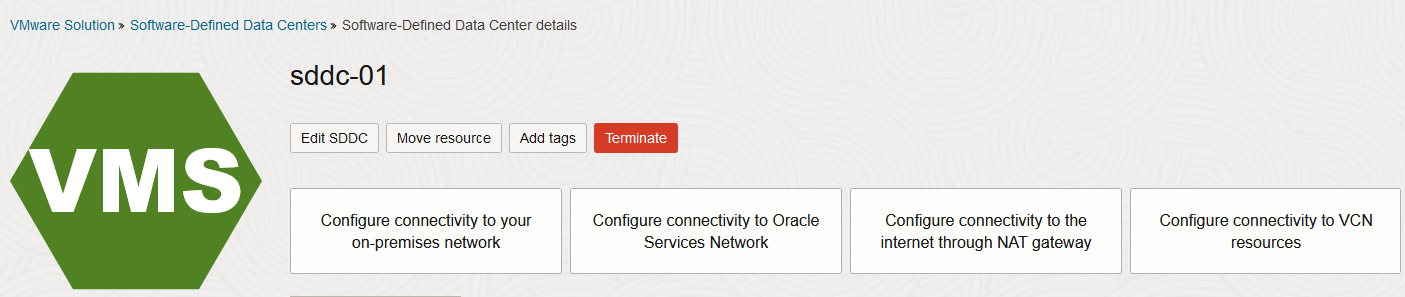

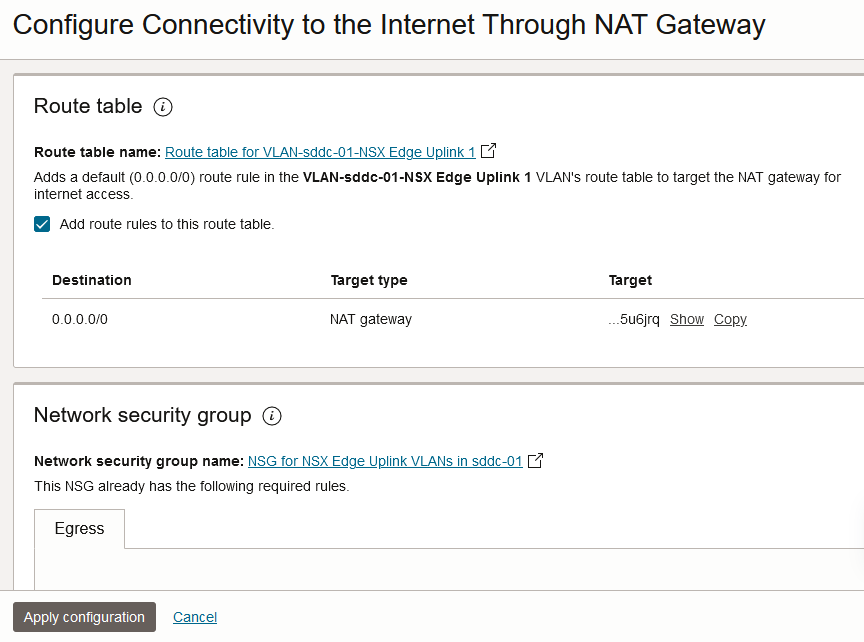

  1. Fare clic su Configure Connectivity to Internet Through NAT Gateway.

    Criterio DR

  2. Conservare le opzioni predefinite e fare clic su Applica configurazione.

    Criterio DR

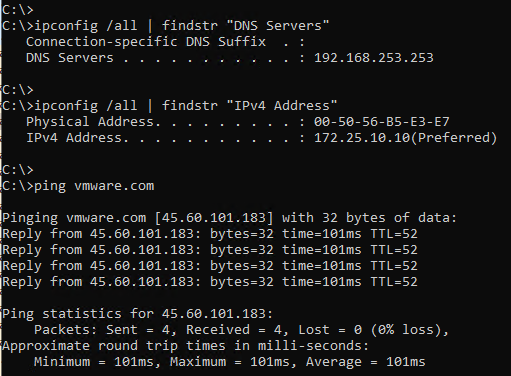

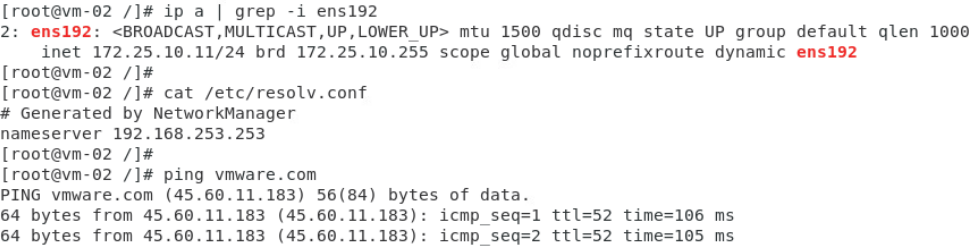

Se mettiamo una VM Oracle Cloud VMware Solution nel segmento sopra riportato, dovrebbe scegliere un IP dal DHCP. Dovremmo vedere l'IP DNS as service e dovrebbe essere in grado di eseguire il ping degli URL pubblici.

Criterio DR

Criterio DR
