Data Intensity: migrazione diretta delle applicazioni on premise, dei database e del middleware su Oracle Cloud
Il provider di servizi gestiti, Data Intensity, ha scalato l'implementazione di un client di middleware Oracle E-Business Suite 11.5.10.2, Hyperion 11.1, Oracle Database 11.2.0.4 e Oracle SOA "lifting and Shift" di queste applicazioni e database su Oracle Cloud Infrastructure (OCI).
Fondata nel 2001, Data Intensity offre servizi gestiti da applicazioni tecniche e funzionali su più piattaforme cloud complete di stack, supportati dall'accordo sul livello di servizio. Grazie alle certificazioni tecniche in Oracle E-Business Suite (EBS), Oracle Exadata, Oracle Cloud Infrastructure, Oracle SaaS ERP e numerosi servizi PaaS, Data Intensity offre una vasta gamma di servizi, tra cui valutazioni della posizione effettiva delle licenze (ELP), servizi di migrazione cloud, servizi gestiti operativi e adattamento funzionale delle implementazioni software-as-service Oracle E-Business Suite e Oracle (SaaS).
Sebbene il client avesse eseguito versioni non supportate delle applicazioni Oracle on premise, era ancora in grado di modernizzare l'ambiente di carico di lavoro del cliente spostandolo in OCI e offrendo alle applicazioni maggiore stabilità, disponibilità, prestazioni ed efficienza, sfruttando al contempo i servizi cloud nativi e moderni.
Dopo aver completato questa migrazione, Data Intensity ha aiutato il proprio client:
- Upgrade dell'infrastruttura IT: passando a OCI, le applicazioni Oracle E-Business Suite, Hyperion e database possono sfruttare le ultime generazioni di hardware utilizzando un hypervisor per aggiornare e applicare patch a tale hardware.
- Accelera lo sviluppo, il controllo qualità e l'uso delle risorse: passando a OCI, il client di Data Intensity può eseguire facilmente il provisioning di più ambienti per lo sviluppo, il test e l'accettazione degli utenti senza doverti preoccupare dei conflitti di risorse con l'hardware on premise. Il client di Data Intensity è ora in grado di eseguire i test in modo tempestivo con risorse adeguate.
- Riduci i costi di manodopera: migrare Hyperion dai server Windows 2008 R2 a OCI con Data Intensity abilitata per Rackware per ridurre i costi di manodopera del cliente del 60%, offrendo un'infrastruttura più moderna e scalabile che richiede meno attenzione e manutenzione.
- Consolidamento della gestione di risorse e licenze: in precedenza il cliente di Data Intensity aveva eseguito tre database server non di produzione in sei ambienti non di produzione. Dopo il passaggio a istanze virtuali OCI in esecuzione sull'hardware OCI, Data Intensity è stata in grado di consolidare gli ambienti in due database server non di produzione, ridurre il numero di CPU utilizzate e ridurre il footprint delle licenze Oracle
Di seguito sono riportate alcune delle caratteristiche principali di questa distribuzione.
- Distribuzione multiregionale, incluso un sito primario ad Ashburn e un'area di recupero da errori irreversibili a Phoenix
- Connettività doppia da un data center on premise alla rete cloud virtuale OCI utilizzando Oracle Cloud Infrastructure FastConnect e una rete privata virtuale (VPN) con un tunnel di sicurezza dei protocolli Internet (IPsec)
- Instradamento flessibile basato su configurazioni Oracle del gateway di instradamento dinamico (DRG) per definire criteri di instradamento statico e dinamico
Architettura
L'area principale per questa distribuzione di Oracle Cloud Infrastructure (OCI) è l'area orientale degli Stati Uniti ad Ashburn che include più ambienti in due reti cloud virtuali (VCN) primarie: una per i carichi di lavoro di produzione e un'altra per i carichi di lavoro non di produzione.
La rete VCN non di produzione include sviluppo (dev), controllo qualità (QA) e test di accettazione degli utenti (UAT). Un singolo gateway di instradamento dinamico (DRG) viene distribuito in ogni area e funge da hub centrale per la comunicazione esterna. Il gateway DRG fornisce anche comunicazioni tra VCN e VCN interne utilizzando il peering remoto che include Oracle Services Network nell'area remota.
Data Intensity utilizza Azure Windows Virtual Desktop (WVD) per gestire la tenancy di questo client utilizzando una rete VPN (Virtual Private Network) site-to-site stabilita tra Azure e il DRG. Da un data center cloud privato, Data Intensity utilizza Oracle Cloud Infrastructure FastConnect per connettere la sede del cliente ai VCN nell'area di Ashburn OCI per la migrazione dei dati. Un tunnel VPN IPSec fornisce una connessione secondaria e funge da connessione di backup dall'ambiente on premise a OCI. Per il recupero da errori irreversibili (DR), il peering remoto viene utilizzato per connettere l'area di Ashburn all'area di Phoenix. Inoltre, viene stabilita una connessione FastConnect e un tunnel VPN IPSec dal gateway DRG dell'area di Phoenix. La configurazione della connettività supporta i requisiti RTO (Recovery Point Objective) di 1 ora e 24 ore per i clienti.
Gli utenti accedono alle applicazioni Oracle da Internet utilizzando un gateway Internet o on premise utilizzando FastConnect. I frontend dell'applicazione Oracle vengono bilanciati in base al carico (privato e pubblico) per l'alta disponibilità e gli utenti vengono reindirizzati all'applicazione in base agli URL assegnati. Ogni applicazione è segmentata da subnet e dai database corrispondenti. Un server SFTP (Secure File Transfer Protocol) viene distribuito in una subnet DMZ per i file dell'applicazione Oracle da origini esterne. I database Oracle vengono eseguiti su istanze di virtual machine. Per il recupero da errori irreversibili, i database Oracle vengono replicati utilizzando Data Guard e i dati dell'applicazione vengono replicati utilizzando rsync. La funzione di backup nativa OCI viene utilizzata per eseguire il backup dei sistemi in Oracle Cloud Infrastructure Object Storage. LogicManager viene distribuito come istanza di virtual machine per monitorare le prestazioni e gli avvisi dell'applicazione.

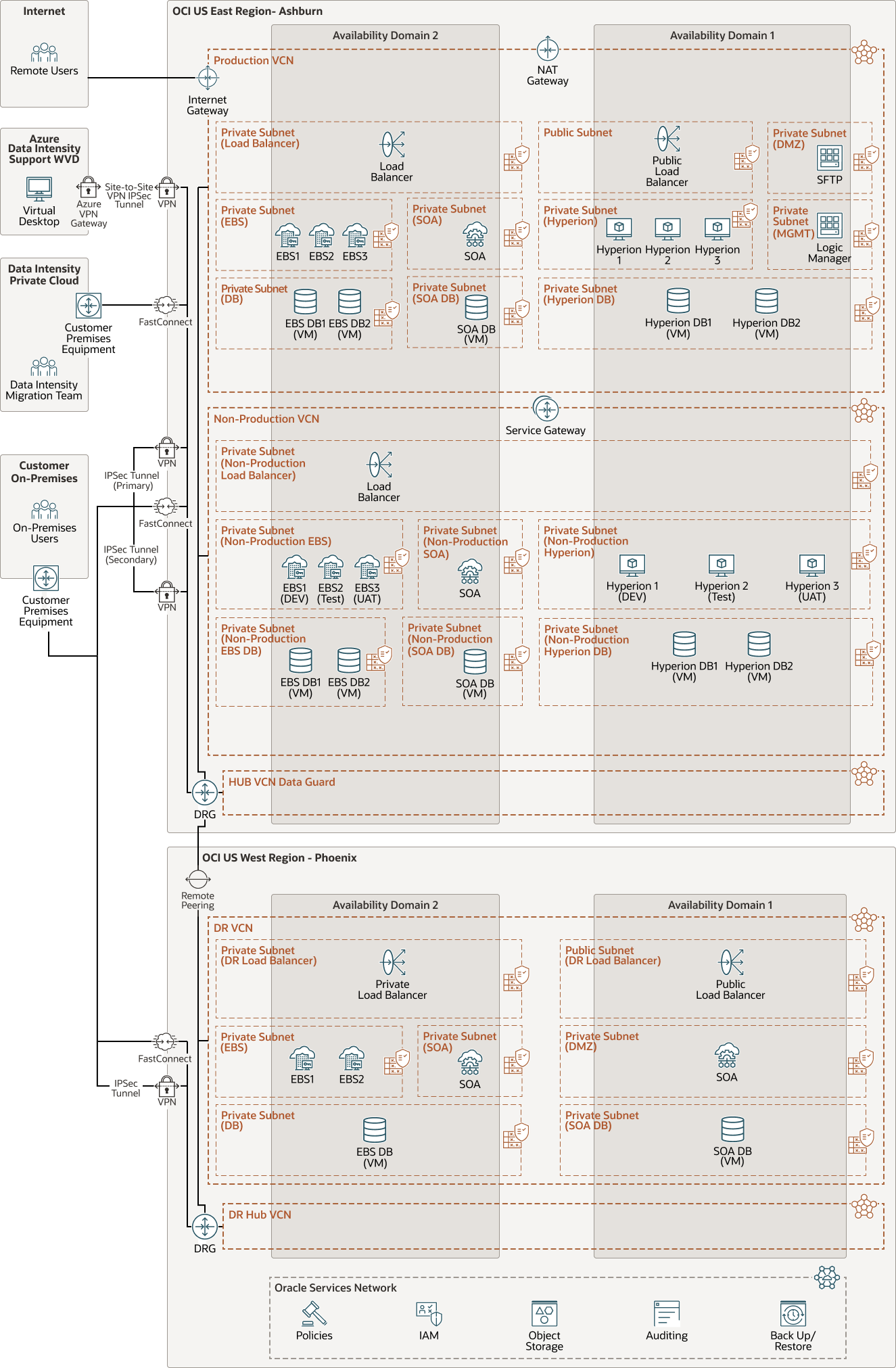

Il diagramma riportato di seguito illustra l'architettura.
architettura di data-intensity-oci-oracle.zip
Per ottenere ancora più valore dalle applicazioni e dai carichi di lavoro del database migrati in esecuzione su OCI, il client di Data Intensity sta cercando di distribuire Oracle Analytics Cloud (OAC) e Oracle Integration. Per garantire che l'ambiente OCI rimanga ad alta disponibilità e sicuro, anche il client di Data Intensity sta cercando di distribuire vari servizi Oracle Cloud Observability and Management Platform come Stack Monitoring, Capacity Planning e Cloud Guard.

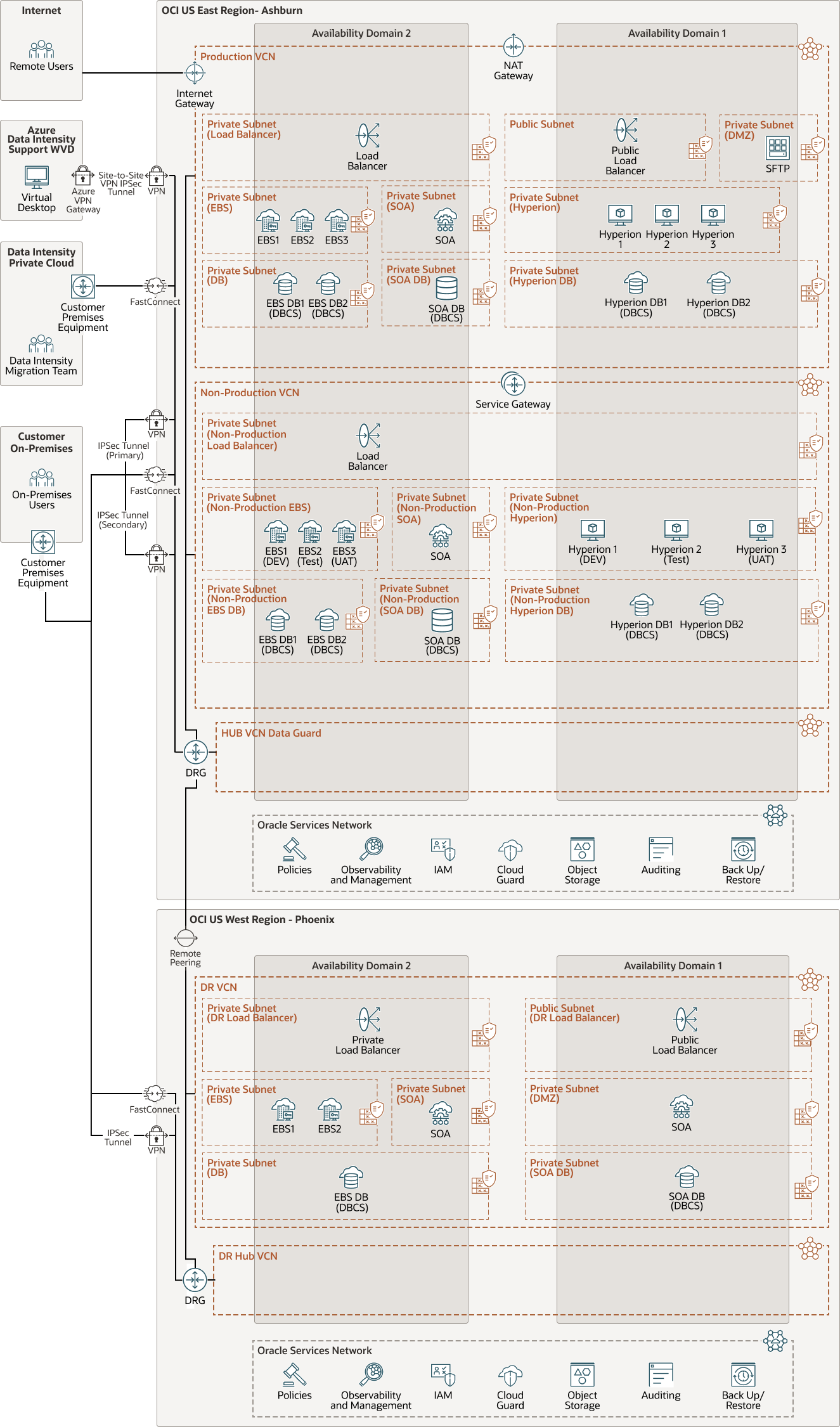

Il diagramma riportato di seguito illustra l'architettura di stato futura.
data-intensity-oci-future-oracle.zip
L'architettura è dotata dei componenti elencati di seguito.
- Tenancy
Una tenancy è una partizione sicura e isolata che Oracle imposta all'interno di Oracle Cloud quando ti iscrivi a Oracle Cloud Infrastructure. Puoi creare, organizzare e amministrare le tue risorse in Oracle Cloud all'interno della tua tenancy. Una tenancy è sinonimo di azienda o organizzazione. In genere, un'azienda avrà una singola tenancy e ne rifletterà la struttura organizzativa all'interno di tale tenancy. Una singola tenancy in genere è associata a una singola sottoscrizione e una singola sottoscrizione in genere ha una sola tenancy.
- Area
Un'area Oracle Cloud Infrastructure è un'area geografica localizzata che contiene uno o più data center, definiti domini di disponibilità. Le regioni sono indipendenti da altre regioni e grandi distanze possono separarle (in tutti i paesi o anche in continenti).
- Compartimento
I compartimenti sono partizioni logiche tra più aree all'interno di una tenancy di Oracle Cloud Infrastructure. Usare i compartimenti per organizzare le risorse in Oracle Cloud, controllare l'accesso alle risorse e impostare le quote di utilizzo. Per controllare l'accesso alle risorse in un determinato compartimento, definisci i criteri che specificano chi può accedere alle risorse e quali azioni può eseguire.
- Dominio di disponibilità
I domini di disponibilità sono data center standalone indipendenti all'interno di un'area geografica. Le risorse fisiche in ciascun dominio di disponibilità sono isolate dalle risorse presenti negli altri domini di disponibilità, che offrono tolleranza agli errori. I domini di disponibilità non condividono l'infrastruttura, ad esempio alimentazione o raffreddamento o la rete di domini di disponibilità interna. È pertanto improbabile che l'eventuale guasto di un dominio di disponibilità influenzi gli altri domini di disponibilità presenti nell'area.
- Rete cloud virtuale (VCN) e subnet
Una VCN è una rete personalizzabile e definita dal software configurata in un'area Oracle Cloud Infrastructure. Analogamente alle reti di data center tradizionali, i VCN offrono il controllo completo sull'ambiente di rete. Una VCN può avere più blocchi CIDR non sovrapposti che puoi modificare dopo aver creato la VCN. Puoi segmentare una VCN nelle subnet che possono essere definite nell'area o in un dominio di disponibilità. Ogni subnet è composta da un intervallo contiguo di indirizzi che non si sovrappongono alle altre subnet nella VCN. Puoi modificare le dimensioni di una subnet dopo la creazione. Una subnet può essere pubblica o privata.
- Tabella di instradamento
Le tabelle di instradamento virtuale contengono regole per instradare il traffico dalle subnet alle destinazioni esterne a una VCN, in genere tramite gateway.
- Lista di sicurezza
Per ogni subnet, puoi creare regole di sicurezza che specifichino l'origine, la destinazione e il tipo di traffico che deve essere consentito all'interno e all'esterno della subnet.
- VPN da sito a sito
VPN da sito a sito fornisce la connettività IPSec VPN tra la rete in locale e i VCN in Oracle Cloud Infrastructure. La suite di protocolli IPSec cifra il traffico IP prima che i pacchetti vengano trasferiti dall'origine alla destinazione e decifra il traffico all'arrivo.
- FastConnect
Oracle Cloud Infrastructure FastConnect offre un modo semplice per creare una connessione dedicata e privata tra il tuo data center e Oracle Cloud Infrastructure. FastConnect offre opzioni di larghezza di banda più elevata e un'esperienza di rete più affidabile rispetto alle connessioni basate su Internet.
- Gateway Internet
Il gateway Internet consente il traffico tra le subnet pubbliche in una rete VCN e la rete Internet pubblica.
- Gateway di instradamento dinamico (DRG)
DRG è un router virtuale che fornisce un percorso per il traffico di rete privato tra VCN nella stessa area, tra una VCN e una rete esterna all'area, come una VCN in un'altra area Oracle Cloud Infrastructure, una rete in locale o una rete in un altro provider cloud.
- Gateway di servizi
Il gateway di servizi fornisce l'accesso da una VCN ad altri servizi, come Oracle Cloud Infrastructure Object Storage. Il traffico dalla VCN al servizio Oracle viaggia sulla struttura di rete Oracle e non attraversa mai Internet.
- Peering remoto
Il peering remoto consente alle risorse dei VCN di comunicare mediante indirizzi IP privati senza instradare il traffico su Internet o attraverso la rete on premise. Il peering remoto elimina la necessità di un gateway Internet e degli indirizzi IP pubblici per le istanze che devono comunicare con un'altra rete VCN in un'area diversa.
- Load balancer
Il servizio Oracle Cloud Infrastructure Load Balancing offre la distribuzione automatica del traffico da un unico punto di accesso a più server nel back-end.
- Sistema DB VM
Oracle VM Database System è un servizio di database Oracle Cloud Infrastructure (OCI) che consente di creare, ridimensionare e gestire database Oracle completi di tutte le funzionalità su virtual machine. Un sistema di database VM utilizza lo storage dei volumi a blocchi OCI invece dello storage locale e può eseguire Oracle Real Application Clusters (Oracle RAC) per migliorare la disponibilità.
- Memoria oggetti
Lo storage degli oggetti garantisce un accesso rapido a grandi quantità di dati strutturati e non strutturati di qualsiasi tipo di contenuto, inclusi backup del database, dati analitici e contenuti avanzati, ad esempio immagini e video. Puoi memorizzare i dati in tutta sicurezza e poi recuperarli direttamente da Internet o dall'interno della piattaforma cloud. Puoi ridimensionare lo storage in modo trasparente senza alcun peggioramento a livello di prestazioni o affidabilità dei servizi. Utilizza lo storage standard per lo storage "hot" a cui devi accedere in modo rapido, immediato e frequente. Utilizzare lo storage di archivio per lo storage "freddo" che si mantiene per lunghi periodi di tempo e raramente può accedere.
