Informazioni sulla distribuzione di Actifio nel cloud

Oracle e VMware hanno sviluppato una soluzione SDDC (Software Management Center) completamente certificata e supportata, denominata soluzione Oracle Cloud VMware. Questa soluzione utilizza Oracle Cloud Infrastructure per ospitare un SDDC VMware ad alta disponibilità. Consente la migrazione trasparente dei carichi di lavoro VMware SDDC on premise a Oracle Cloud Infrastructure. Questa riproduzione della soluzione descrive in dettaglio l'architettura e la distribuzione di Actifio Sky e Actifio Global Manager (AGM) nella soluzione Oracle Cloud VMware per proteggere il carico di lavoro della VM guest.

I casi d'uso descritti qui includono l'esecuzione dei backup e dei ripristini utilizzando Oracle Cloud Infrastructure File Storage come datastore per i backup e lo storage degli oggetti Oracle Cloud Infrastructure per la conservazione a lungo termine. La distribuzione e l'operazione di Actifio nella soluzione Oracle Cloud VMware sono simili a un processo VMware standard fornito da Actifio.

Nota:

La memorizzazione file deve essere utilizzata per creare un datastore NFS nell'ambiente della soluzione Oracle Cloud VMware solo a scopo di backup. L'utilizzo dello storage di file per qualsiasi altro scopo della soluzione Oracle Cloud VMware è una configurazione non supportata.

Architettura

Le appliance Actifio sono piattaforme di gestione dei dati di copia estremamente scalabili che virtualizzano i dati dell'applicazione. Le appliance Actifio consentono di acquisire i dati dai sistemi di produzione, gestire i dati in modo efficiente e utilizzare copie virtuali o fisiche dei dati per soddisfare le proprie esigenze.

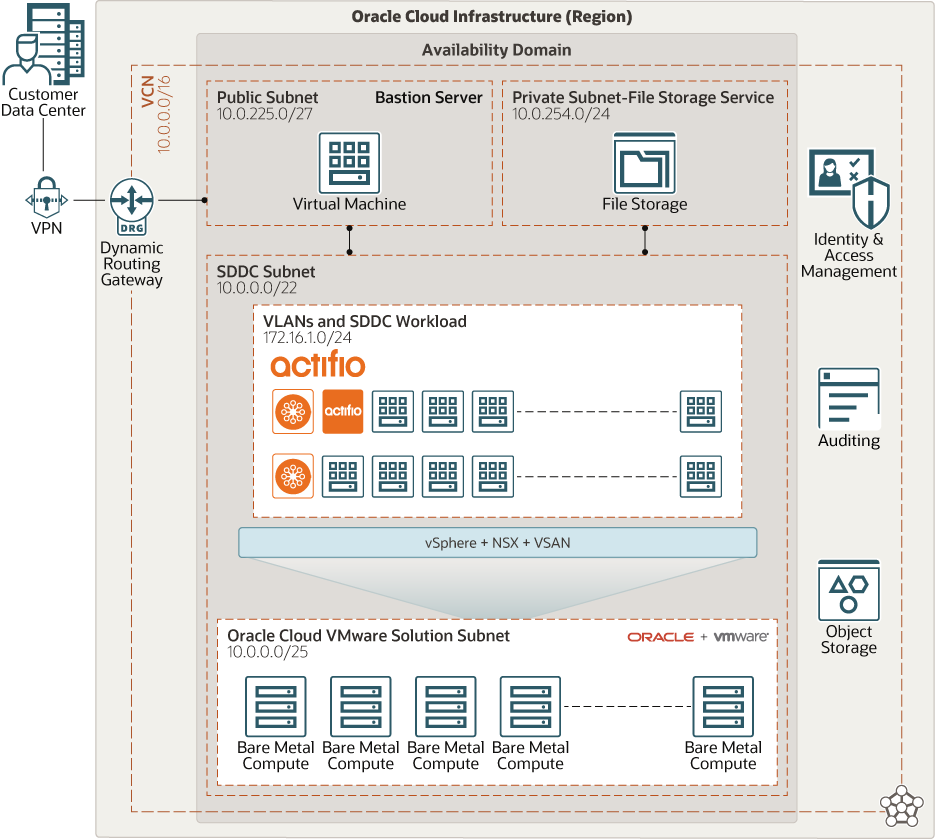

Il funzionamento di Actifio nella soluzione Oracle Cloud VMware è uguale a quello di qualsiasi implementazione on premise. Inoltre, puoi usare i servizi di storage degli oggetti Oracle Cloud Infrastructure File Storage e Oracle Cloud Infrastructure, che sono altamente scalabili e disponibili come destinazione del backup. La figura seguente mostra un'architettura consigliata per la distribuzione Actifio in un ambiente Oracle Cloud Infrastructure per proteggere i carichi di lavoro VMware nella soluzione Oracle Cloud VMware.

Segue descrizione actifio_deployment_oracle_cloud_vmware_solution.png
Descrizione dell'immagine actifio_deployment_oracle_cloud_vmware_solution.png

Actifio acquisisce i dati dell'applicazione a livello di blocco, nel formato nativo dell'applicazione, in base a uno specifico accordo livello del servizio (SLA). Actifio crea una copia “golden” dei dati una volta e li memorizza. Viene aggiornato in modo incrementale solo con i blocchi di dati modificati, utilizzando una strategia di acquisizione “incrementale sempre”. Le copie virtuali illimitate dei dati possono essere disponibili immediatamente senza creare altre copie fisiche e occuparsi dell'infrastruttura di memorizzazione. Per tenere traccia delle modifiche, l'appliance Actifio utilizza le chiamate API VMware o il connettore Actifio.

Chiamate API VMware per tutte le VM

Un'appliance Actifio può utilizzare le API VMware per le chiamate di protezione dati per acquisire un server virtuale. In particolare, le chiamate API eseguono le azioni riportate di seguito.

Esegue la registrazione dei blocchi di modifica: crea uno snapshot completo iniziale di un database, quindi crea gli snapshot solo per le modifiche apportate al database. Ciò abilita la strategia incrementale permanente di Actifio.
Sospendi applicazioni: garantisce la coerenza delle applicazioni durante l'acquisizione.

Quando un'appliance acquisisce una VM, acquisisce una VM completamente funzionale (sistema operativo, applicazioni e dati). La presenza di una copia dell'intera VM indica che è possibile accedere ai dati in modo rapido e senza problemi. Poiché l'immagine è una VM completamente funzionale, è possibile avviarla ed eseguirla direttamente da un'appliance Actifio e, facoltativamente, eseguirne la migrazione in una nuova posizione. È possibile utilizzare un singolo SLA per raggruppare e acquisire i server virtuali e le relative applicazioni.

Operazioni preliminari

Alcune procedure di questo Playbook superano l'ambito. Per garantire il completamento di questa soluzione, si consiglia di consultare la documentazione Oracle Cloud Infrastructure aggiuntiva e la pipeline dei dati virtuali di Actifio:

Infrastruttura Oracle Cloud

Pipeline dati virtuali Actifio

Comprendere i concetti di Actifio

I concetti descritti in questa sezione sono limitati alla distribuzione negli ambienti della soluzione Oracle Cloud VMware.

Actifio Appliance

Consente di acquisire, gestire e accedere ai dati delle appliance. In questa sezione vengono descritti alcuni concetti chiave.

Actifio Global Manager: Actifio Global Manager (AGM) è un'appliance virtuale. Per le distribuzioni della soluzione Oracle Cloud VMware, AGM viene distribuito come VM nell'ambiente ESXi e fornisce funzionalità di gestione centralizzata per i server ESXi. Utilizzare l'interfaccia utente basata sul Web AGM per gestire più appliance VDP (Virtual Data Pipeline) Actifio ed eseguire varie operazioni di copia dei dati. AGM comunica con ogni appliance utilizzando l'indirizzo IP o il nome di dominio completamente qualificato (FQDN) dell'appliance. Quando un'appliance viene aggiunta a AGM, tutti i modelli SLA, le organizzazioni, gli utenti e i ruoli vengono importati in AGM e diventano oggetti a livello AGM. È possibile usare questi oggetti in tutte le appliance gestite.
Actifio Sky Appliance: Sky Appliance sono VM, concesse in licenza in base alla capacità. Le appliance Sky Appliance acquisiscono e gestiscono i dati in locale e possono replicare i dati protetti in altre appliance Actifio di qualsiasi tipo. Per le distribuzioni della soluzione Oracle Cloud VMware, l'appliance Sky risiede come VM nell'ambiente ESXi.
Appliance locali e remote: è possibile partecipare a più appliance Actifio in qualsiasi combinazione di relazioni principali e secondarie. Dopo che le appliance sono unite tramite join, è possibile replicare i dati dell'applicazione tra di esse. L'appliance alla quale si è collegati è l'appliance Actifio locale e le altre appliance sono remote.

Pool di memoria

Un'appliance Actifio utilizza pool di memorizzazione allocata per memorizzare i dati. La quantità di spazio allocata si basa sul modo in cui vengono gestiti i dati, sulla quantità di dati interessati, sul tipo di dati, sulla frequenza di modifica dei dati, sul tempo di conservazione e sul fatto che i dati vengano replicati in un'altra appliance Actifio.

Pool di snapshot: un pool di snapshot, a volte indicato come pool delle prestazioni, contiene “copie golesi” dei dati delle applicazioni nei punti del tempo specificato da uno SLA. I pool di snapshot conservano i dati protetti per un breve periodo di tempo. I dati sono immediatamente accessibili e non sono stati rimossi i duplicati. I pool di snapshot vengono utilizzati anche per reidratare le immagini dai pool di duplicati. I criteri consentono di determinare il periodo di tempo durante il quale i dati vengono conservati in un pool e il momento in cui i dati vengono rimossi o spostati in un altro pool. I dati replicati da un'appliance Actifio locale a un'appliance Actifio remota utilizzando un criterio Production-to-Mirror vengono inseriti nel pool di snapshot dell'appliance remota.
Per l'opzione di memorizzazione del pool di snapshot in Oracle Cloud Infrastructure, si consiglia di utilizzare il servizio di memorizzazione file. Prima di creare un pool di snapshot, è necessario installare la memoria file come datastore NFS in vSphere.

Nota:
Lo storage di file è supportato come datastore NFS solo come destinazione di backup. L'uso di qualsiasi datastore NFS nella soluzione Oracle Cloud VMware per qualsiasi carico di lavoro di produzione non è supportato.
Pool eliminazione duplicati: questo pool conserva copie dei dati di snapshot per consentire l'accesso rapido e la replica con larghezza di banda bassa. Quando si crea un criterio che scrive i dati VMware VM in questo pool, i dati ignorano il pool di snapshot e vengono rimossi direttamente dai duplicati in questo pool. I dati replicati da un'appliance Actifio locale a un'appliance Actifio remota utilizzando un criterio DR Dedup Backup vengono inseriti nel pool Dedup dell'appliance remota. Per l'opzione di memorizzazione Dedup Pool in Oracle Cloud Infrastructure, è consigliabile il servizio di storage di file. Prima di creare un pool di duplicati, è necessario installare la memoria file come datastore NFS in vSphere.

Nota:
Lo storage di file è supportato come datastore NFS solo come destinazione di backup. L'uso di qualsiasi datastore NFS nella soluzione Oracle Cloud VMware per qualsiasi carico di lavoro di produzione non è supportato.
Pool di OnVault: un pool di OnVault definisce la memoria che può essere utilizzata da un criterio Snapshot-to-OnVault. I dati non vengono rimossi quando vengono inviati a un pool di OnVault. I pool OnVault vengono utilizzati per la memorizzazione a lungo termine, non per la memorizzazione dei dati primari. È possibile configurare Storage degli oggetti Oracle Cloud Infrastructure- Livello standard come pool OnVault, che consente di posizionare i backup direttamente nello storage degli oggetti.

Per riepilogare i tipi di pool di memorizzazione Actifio, effettuare le operazioni riportate di seguito.

I pool di snapshot forniscono una conservazione dei dati locale a breve termine (per alcuni giorni).
Gli snapshot garantiscono l'accesso immediato ai dati di produzione più recenti. I pool di snapshot fungono anche da origine per i criteri OnVault.
I pool duplicati forniscono la conservazione dei dati a tempo medio locale e remoto (per tre e sei mesi). I dati rimozione duplicati vengono reidratati in modo incrementale prima di accedervi.
I pool OnVault definiscono l'accesso alle aree di memorizzazione degli oggetti.

Come mostrato nella tabella seguente, Actifio Sky Appliance richiede tre dischi diversi oltre a quelli sul disco del sistema operativo della VM. Se si intende utilizzare lo storage degli oggetti, un disco facoltativo è un pool di OnVault.

Tipo di pool	Obbligatorio	Scopo	Memoria consigliata
Pool di memoria primaria	Sì	Metadati effettivi	datastore vSAN
Pool di snapshot	Sì	Copia "Golden”, conservazione a breve termine	Storage di file
Rimuovi duplicati nel pool	Sì	Copie di snapshot duplicate	Storage di file
Pool di OnVault	Opzionale	Conservazione a lungo termine	Storage degli oggetti

Modelli e criteri

Un modello è una raccolta di criteri. Un criterio definisce i valori riportati di seguito.

L'origine dei dati gestiti dai criteri
Il tipo di operazione di protezione
La frequenza dell'operazione di protezione.
Periodo di conservazione dei dati
Indica se i dati sono replicati

Profili

I profili definiscono dove vengono conservati i dati dell'applicazione. Definiscono il tipo di pool da utilizzare: Snapshot, Rimuovi duplicati o OnVault. I pool specificati nei profili risorse vengono utilizzati con i modelli criteri per formare uno SLA per un'applicazione.

Sia i modelli criteri che i profili risorsa vengono creati in Actifio SLA Architect che applicati alle applicazioni in Application Manager.
