Progetta soluzioni di telefonia robuste per UCaaS nel cloud
Sposta o distribuisci in tutta sicurezza nuovi carichi di lavoro dei piani di chiamata vocali e telefonici per l'offerta Unified Communications as a Service (UCaaS) a Oracle Cloud utilizzando i prodotti del portafoglio Oracle Communications Session Delivery come Session Border Controller (SBC), Subscriber-Aware Load Balancer (SLB), Session Router (SR) ed Enterprise Operations Monitor (EOM).
Il portafoglio di consegne delle sessioni di comunicazione Oracle di ultima generazione su Oracle Cloud offre soluzioni di comunicazione sicure, scalabili e semplificate.
Distribuire SBC alle frontiere tra le reti IP. Le imprese possono utilizzare le SBC per interconnettere le reti di comunicazione interne, connettersi a un ampio servizio area progettato per le comunicazioni interattive (ad esempio un tronco SIP) e così via. È inoltre possibile distribuire SBC tra due provider di servizi o tra un provider di servizi e i suoi clienti.
Le SBC consentono di gestire le seguenti operazioni per un'ampia gamma di servizi e applicazioni di comunicazione di nuova generazione:
- Sicurezza
- Massimizzazione dell'interoperabilità e del servizio
- Garanzia di qualità dell'esperienza (QoE), disponibilità e accordo a livello di servizio (SLA)
- Ottimizzazione dei ricavi del servizio e gestione dei costi
- Conformità normativa
Oracle Communications Session Border Controller è un software potente e completo di tutte le funzionalità che puoi distribuire su Oracle Cloud Infrastructure. L'hardware Generation-2 sottostante Oracle Cloud Infrastructure utilizza reti senza sottoscrizione e fornisce la potenza di calcolo necessaria per controllare le comunicazioni basate sulla sessione, senza aggiungere latenza, jitter o ritardo ai flussi di supporti bidirezionali che costituiscono tali comunicazioni.
Architettura
Questa architettura di riferimento illustra in che modo i fornitori di UCaaS possono proteggere il proprio limite di consegna delle sessioni utilizzando il portafoglio Oracle Communications Session Border Controller su Oracle Cloud e fornire ai propri clienti voce e piani di chiamata affidabili e di alta qualità.
Questa architettura contiene una coppia attiva-standby di Oracle Communications Session Border Controller (SBC), Subscriber-Aware Load Balancer (SLB) e Session Router (SR) insieme a un EOM (Enterprise Operations Monitor) distribuito distribuiti in domini di errore diversi in un singolo dominio di disponibilità in un'area Oracle Cloud Infrastructure. Nelle aree con più domini di disponibilità, è possibile distribuire le istanze tra due domini di disponibilità.
L'architettura viene segmentata in tre casi d'uso di distribuzione:
- Interconnessione peering: consente ai fornitori di UCaaS di connettersi ai vettori e di utilizzare SBC per fornire piani di chiamata PSTN nativi.
- Accesso: consente ai fornitori di UCaaS di consentire ai client software SIP (Session Initiation Protocol) e agli hard phone di connettersi alla piattaforma Unified Communications registrandosi tramite SBC.
- Bring Your Own Carrier (BYOC): abilita i fornitori di UCaaS a consentire ai clienti di portare la propria infrastruttura vocale on-premise e connettersi alla piattaforma Unified Communications utilizzando SBC.

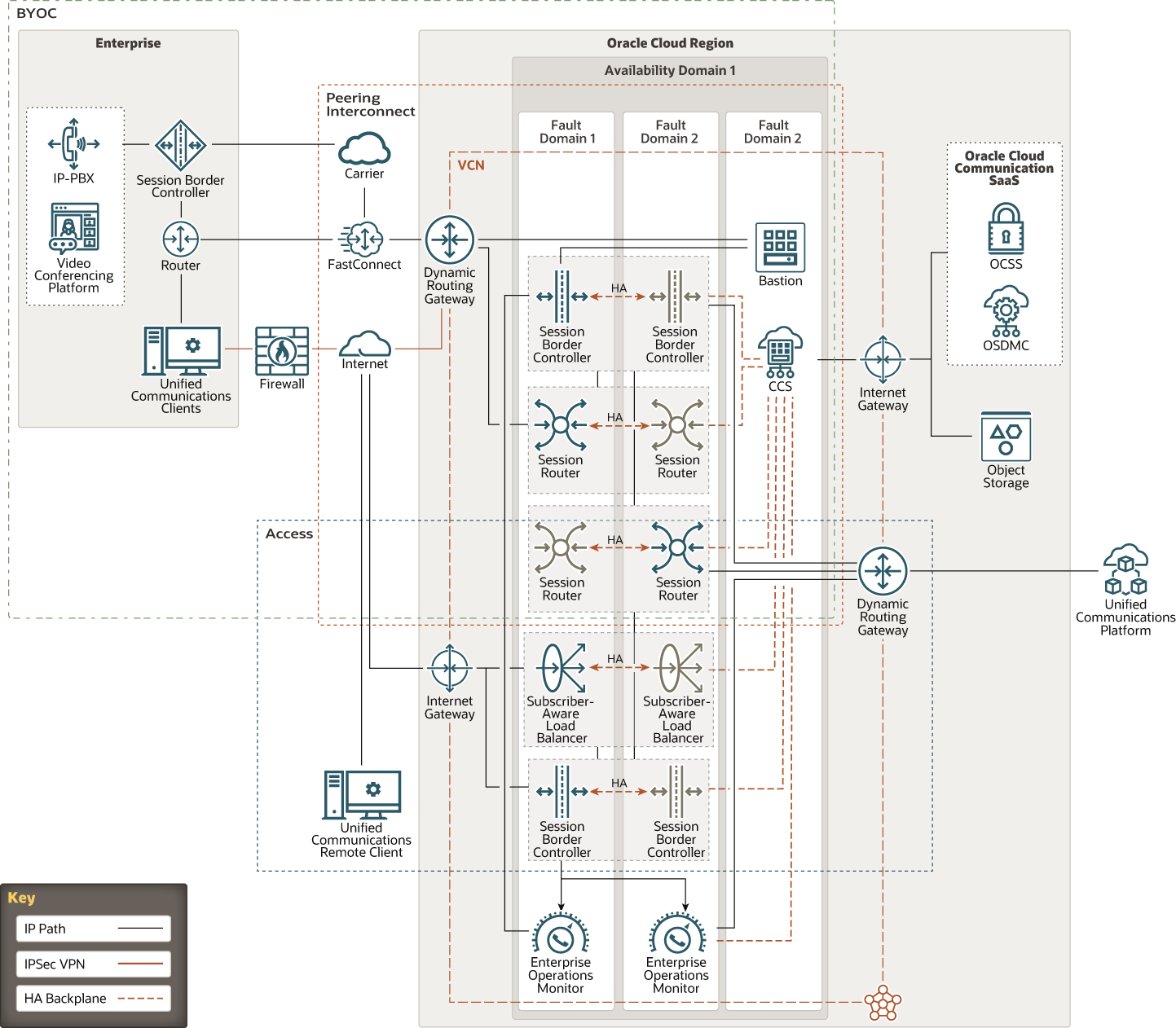

Il seguente diagramma illustra questa architettura di riferimento.
Descrizione dell'immagine ucaas_high_level_arch.png
Controller bordi sessione
Il seguente diagramma illustra la topologia di rete per le SBC.
Descrizione dell'immagine ucaas_sbc_nw.png
Router sessione

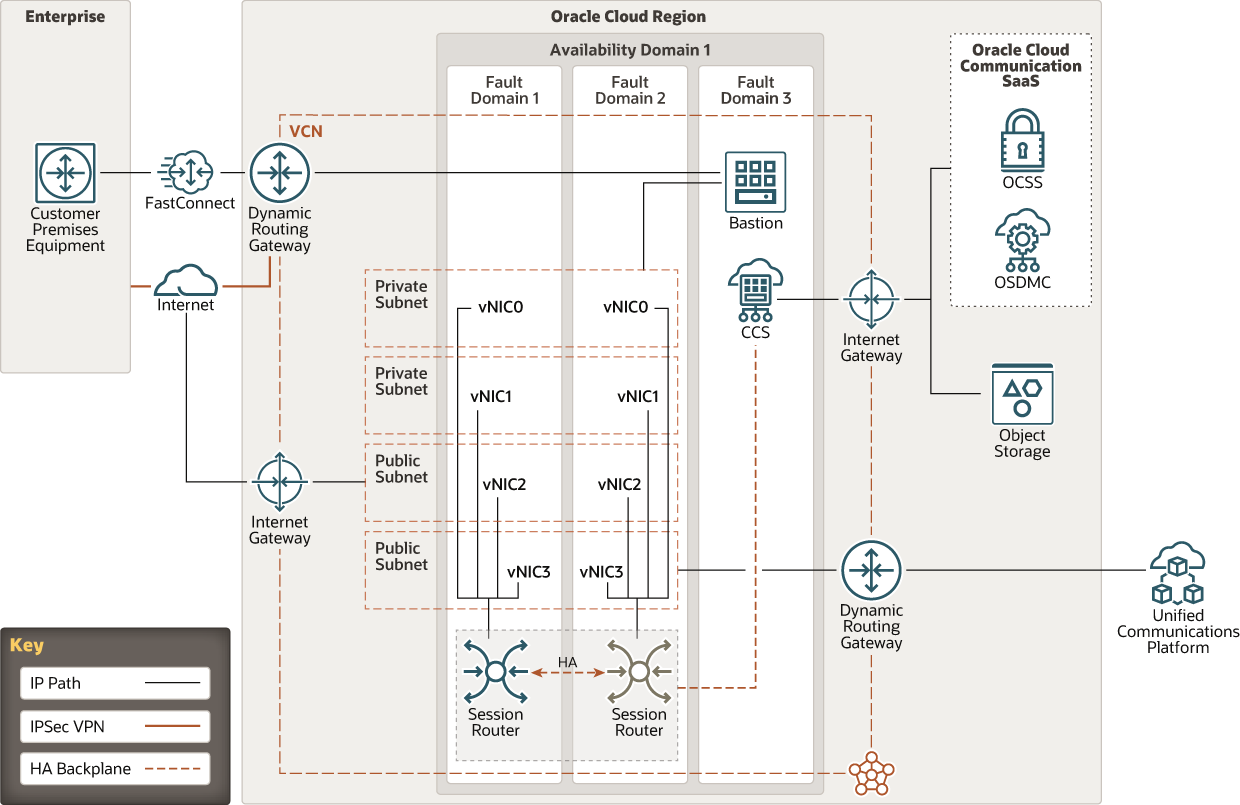

Il seguente diagramma illustra la topologia di rete per le RS.
Descrizione dell'immagine ucaas_sr_nw.png
Load balancer che supporta i sottoscrittori

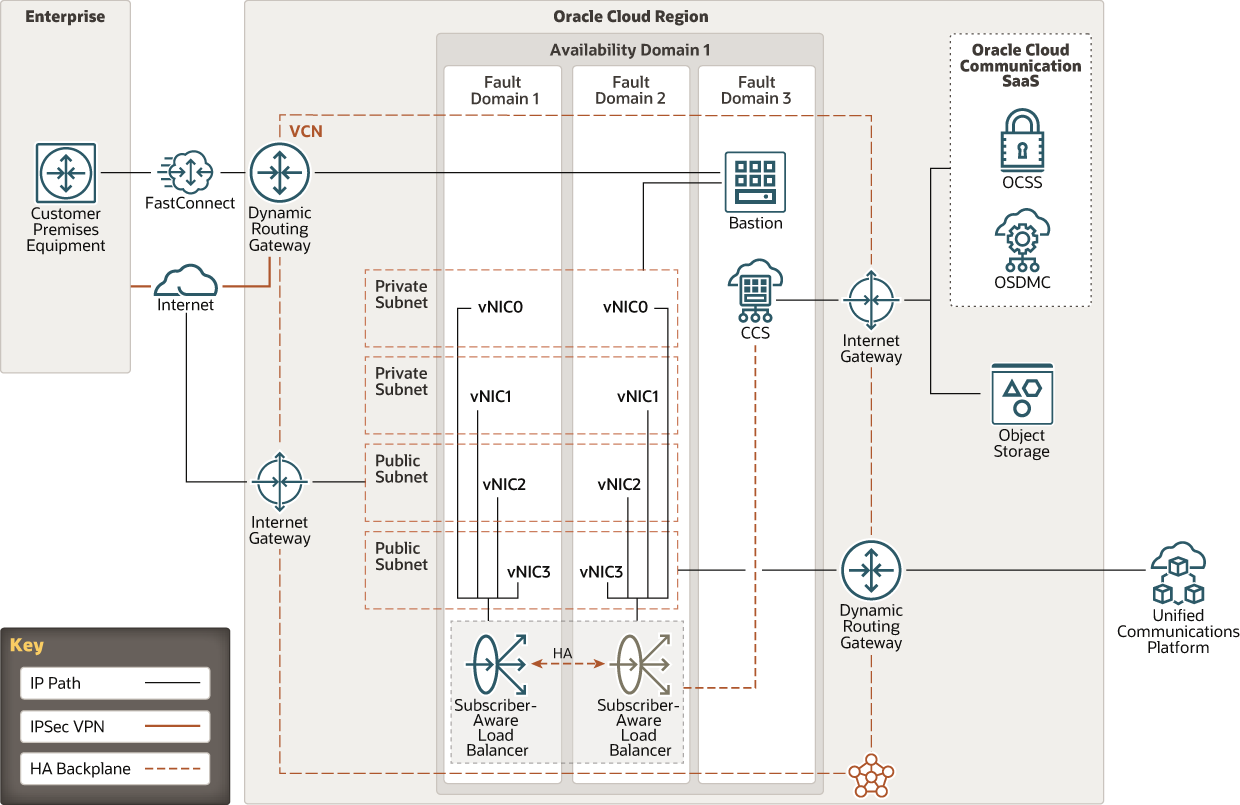

Il seguente diagramma illustra la topologia di rete per gli SLB.
Descrizione dell'immagine ucaas_slb_nw.png
Monitor operazioni aziendali

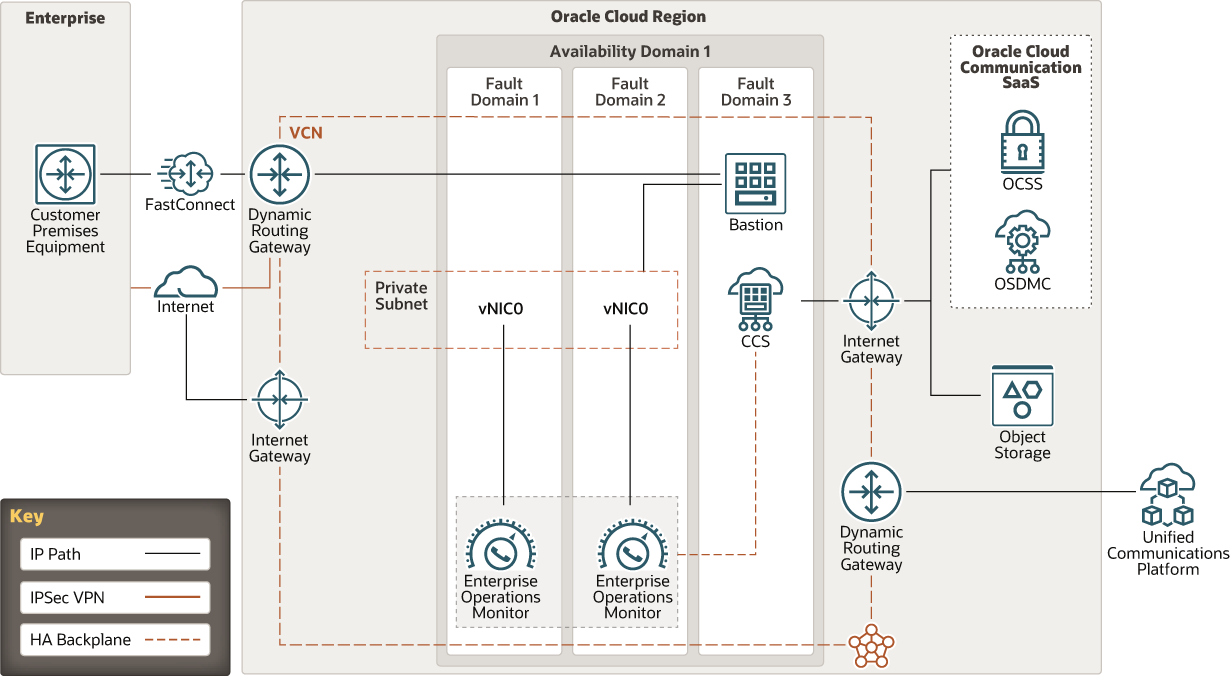

Il seguente diagramma illustra la topologia di rete per gli EOM.
Descrizione dell'immagine ucaas_eom_nw.png
L'architettura ha i seguenti componenti:
- Nodi SBC primari e in standby
Si tratta di istanze di Oracle Cloud Infrastructure Compute che ospitano Oracle Communications Session Border Controller. In questa architettura di riferimento, entrambi i nodi SBC sono collegati alla stessa subnet e vengono distribuiti all'interno di un singolo dominio di disponibilità. È inoltre possibile scegliere di collegare i nodi SBC a diverse subnet. In un'area con più domini di disponibilità è possibile distribuire gli SBC in domini di disponibilità separati.
- Nodi RS primari e in standby
Si tratta di istanze di Oracle Cloud Infrastructure Compute che ospitano Oracle Communications Session Router. In questa architettura di riferimento, entrambi i nodi SR sono collegati alla stessa subnet e vengono distribuiti all'interno di un singolo dominio di disponibilità. È possibile scegliere di associare i nodi RS a subnet diverse. In un'area con più domini di disponibilità è possibile distribuire le RS in domini di disponibilità separati.
- Nodi SLB primari e in standby
Si tratta di istanze di Oracle Cloud Infrastructure Compute che ospitano il load balancerOracle Communications Subscriber-Aware Load Balancer che supporta sottoscrittori Oracle Communications. In questa architettura di riferimento entrambi i nodi SLB sono collegati alla stessa subnet e vengono distribuiti in un singolo dominio di disponibilità. È possibile scegliere di collegare i nodi SLB a sottoreti diverse. In un'area che dispone di più domini di disponibilità, è possibile distribuire le SLB in domini di disponibilità separati.
- Monitoraggio operazioni aziendali
Si tratta di un'istanza di Oracle Cloud Infrastructure Compute che ospita Oracle Communications Enterprise Operations Monitor. In questa architettura di riferimento entrambi i nodi EOM sono collegati alla stessa subnet e vengono distribuiti in un singolo dominio di disponibilità. In un'area con più domini di disponibilità, è possibile distribuire un altro nodo EOM per la ridondanza e la replica dei dati di monitoraggio.
- Schermo di sicurezza comunicazioni Oracle
Il servizio OCSS (Oracle Communications Security Shield Cloud) offre il massimo livello di protezione applicando l'intelligenza adattiva e la verifica dinamica a ogni chiamata (applicando automaticamente la mitigazione basata su criteri) e offrendo una vista a 360 gradi del traffico delle comunicazioni, il tutto in tempo reale.
- Oracle Session Delivery Management Cloud
Oracle Session Delivery Management Cloud (OSDMC) facilita la gestione del portafoglio Oracle Communications. Basato sull'infrastruttura cloud di nuova generazione di Oracle, OSDMC aiuta i clienti a ridurre al minimo i costi operativi in modo più agile, affidabile e sicuro.
- Area
Un'area Oracle Cloud Infrastructure è un'area geografica localizzata che contiene uno o più data center, denominati domini di disponibilità. Le regioni sono indipendenti da altre regioni, e vaste distanze possono separarle (tra paesi o addirittura continenti).
- Domini di disponibilità
I domini di disponibilità sono data center indipendenti e autonomi all'interno di un'area. Le risorse fisiche in ogni dominio di disponibilità vengono isolate dalle risorse negli altri domini di disponibilità, il che fornisce tolleranza agli errori. I domini di disponibilità non condividono infrastrutture quali l'alimentazione o il raffreddamento o la rete di dominio di disponibilità interna. È quindi improbabile che un errore a un dominio di disponibilità influenzi gli altri domini di disponibilità nell'area.
- Calcola forma
La forma di un'istanza di Oracle Cloud Infrastructure Compute specifica il numero di CPU e la quantità di memoria allocata all'istanza. La forma di computazione determina anche il numero di schede di interfaccia di rete virtuale (VNIC) e la larghezza di banda massima disponibile per l'istanza di Oracle Cloud Infrastructure Compute.
- Gateway Internet
Il gateway Internet consente il traffico tra le subnet pubbliche in una VCN e la rete Internet pubblica.
- Gateway di instradamento dinamico (DRG)
Il gateway DRG è un router virtuale che fornisce un percorso per il traffico di rete privato tra una VCN e una rete esterna all'area geografica, ad esempio una VCN in un'altra area Oracle Cloud Infrastructure, una rete on premise o una rete in un altro provider cloud.
- Lista di sicurezza
Per ogni subnet è possibile creare regole di sicurezza che specifichino l'origine, la destinazione e il tipo di traffico che devono essere consentiti all'interno e all'esterno della subnet.
- Memorizzazione oggetti
Lo storage degli oggetti consente un accesso rapido a grandi quantità di dati strutturati e non strutturati di qualsiasi tipo di contenuto, inclusi backup del database, dati analitici e contenuti avanzati quali immagini e video. Puoi memorizzare e quindi recuperare i dati direttamente da Internet o dall'interno della piattaforma cloud. È possibile scalare perfettamente lo storage senza compromettere le prestazioni o l'affidabilità dei servizi. Utilizzare lo storage standard per lo storage "hot" necessario per accedere rapidamente, immediatamente e di frequente. Utilizzare lo storage di archivio per lo storage "freddo" che si conserva per lunghi periodi di tempo e raramente o raramente si accede.
- IP-PBX
IP-PBX è un sistema telefonico che collega più estensioni telefoniche alla rete telefonica commutata dal pubblico (PSTN). Fornisce connettività vocale per la comunicazione interna all'interno di un'azienda.
- Host di base
L'host bastion è un'istanza di calcolo che funge da punto di accesso sicuro e controllato alla topologia dall'esterno del cloud. L'host bastione viene eseguito in genere in una zona demilitarizzata (DMZ). Consente di proteggere le risorse sensibili inserendole in reti private a cui non è possibile accedere direttamente dall'esterno del cloud. La topologia dispone di un singolo punto di accesso noto che è possibile monitorare e controllare regolarmente. Così, è possibile evitare di esporre i componenti più sensibili della topologia senza compromettere l'accesso a loro.
- Servizio comunicazione cloud
Cloud Communication Service (CCS) è un'istanza di Oracle Cloud Infrastructure Compute che è un proxy, che stabilisce un canale di connessione sicuro tra SBC, SR, SLB, EOM e servizi cloud quali OSDMC e OCSS.
Suggerimenti
Utilizzare i seguenti suggerimenti come punto di partenza per progettare una solida soluzione di telefonia per UCaaS.
I requisiti potrebbero essere diversi dall'architettura descritta in questa sezione.
- Nodi controller bordo sessione primario e in standby
Utilizza la forma VM.Standard 2.8 che offre 8 OCPU e 120 GB di RAM. Fornisce inoltre larghezza di banda di rete da 4,1 Gbps. Se la distribuzione richiede più larghezza di banda, prendere in considerazione l'uso di forme più elevate.
- Memorizzazione oggetti
Utilizzare Oracle Cloud Infrastructure Object Storage per memorizzare i log e altri dati.
- VCN
Quando si crea una VCN, determinare il numero di blocchi CIDR richiesti e la dimensione di ogni blocco in base al numero di risorse che si prevede di allegare alle subnet in VCN. Utilizzare blocchi CIDR all'interno dello spazio di indirizzi IP privati standard.
Selezionare blocchi CIDR che non si sovrappongono a nessun'altra rete (in Oracle Cloud Infrastructure, nel data center in locale o in un altro provider cloud) a cui si intende impostare connessioni private.
Dopo aver creato un VCN, è possibile modificare, aggiungere e rimuovere i blocchi CIDR.
Quando si progettano le subnet, prendere in considerazione il flusso di traffico e i requisiti di sicurezza. Allegare tutte le risorse all'interno di uno specifico livello o ruolo alla stessa subnet, che può fungere da limite di sicurezza.
- Liste di sicurezza
Utilizzare gli elenchi di sicurezza per definire le regole di ingresso e uscita che si applicano all'intera subnet.
Considerazioni
Quando si progetta una soluzione di telefonia per UCaaS, prendere in considerazione queste opzioni.
- Prestazioni e costi
Oracle Cloud Infrastructure offre forme di calcolo Oracle Cloud Infrastructure che soddisfano un'ampia gamma di applicazioni e casi d'uso. Scegliere attentamente le forme per le istanze di Oracle Cloud Infrastructure Compute, in modo da ottenere prestazioni ottimali per il carico di lavoro al costo più basso.
- Disponibilità
Si consiglia di utilizzare un'opzione ad alta disponibilità in base ai requisiti di distribuzione e all'area. Le opzioni includono la distribuzione delle risorse in più domini di disponibilità in un'area e la distribuzione delle risorse nei domini di errore all'interno di un dominio di disponibilità.
- Monitoraggio e avvisi
Impostare il monitoraggio e gli avvisi sull'uso della CPU e della memoria per i nodi, in modo da poter scalare la forma su o giù in base alle esigenze.
Distribuisci
È possibile distribuire questa architettura di riferimento dall'immagine Oracle Cloud Marketplace.
- Andare a Oracle Cloud Marketplace.
- Fare clic su Recupera applicazione.
- Seguire i prompt sullo schermo.
