Informazioni sulla progettazione di una topologia su più livelli sicura nel cloud

Per visualizzare correttamente questo contenuto, è necessario abilitare JavaScript successivo.

Informazioni sulla progettazione di una topologia su più livelli sicura nel cloud

In una topologia di applicazioni a più livelli, le risorse dispongono di requisiti di accesso e vincoli flusso di lavoro distinti. Organizzare le risorse in compartimenti e definire i criteri IAM (Oracle Cloud Infrastructure Identity and Access Management ) per controllare l'accesso degli utenti alle risorse in ogni compartimento. Isolare le risorse in ogni livello in subnet separate.

Architettura

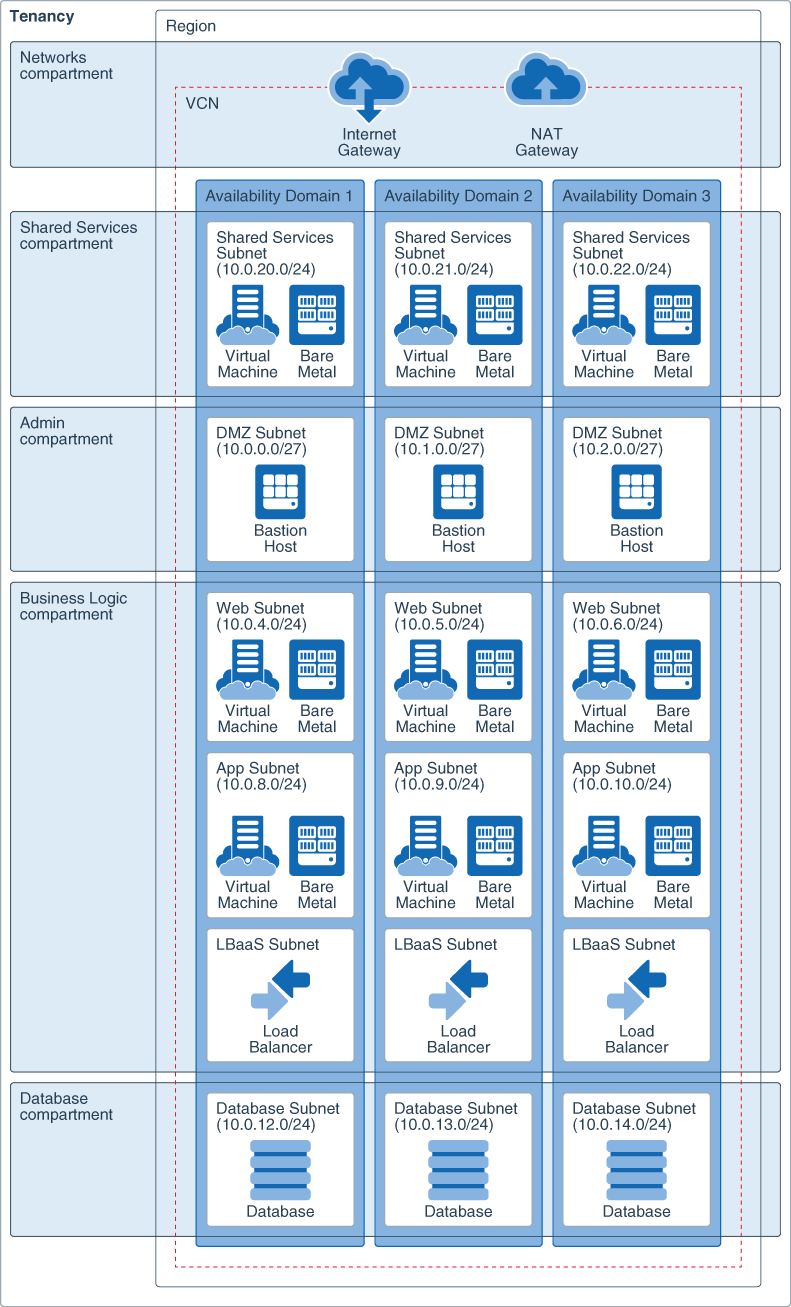

L'architettura riportata di seguito mostra le risorse cloud raggruppate in compartimenti in base alla natura delle risorse. Gli host di base, le istanze di computazione, i load balancer e i database si trovano in una singola rete cloud virtuale (VCN), ma sono collegati a subnet diverse.

Segue la descrizione di Multi-ier-network-architecture.png

Descrizione dell'immagine Multi-ier-network-architecture.png

I compartimenti forniscono limiti logici per isolare le risorse nel cloud, in base ai gruppi di utenti responsabili della gestione delle risorse. I compartimenti consentono inoltre di tenere traccia e gestire l'uso delle risorse cloud in base a ciascun reparto dell'organizzazione. Un compartimento è globale per la tenancy, vale a dire che si estende su tutte le aree.
Le risorse di questa architettura vengono distribuite tra tre domini di disponibilità (AD). In un'area con un ambiente AD, è possibile distribuire le istanze di calcolo tra i domini di errore all'interno di AD per l'alta disponibilità.
Il compartimento di rete contiene la rete VCN e i gateway associati.
Le istanze di computazione in questa architettura sono collegate a subnet specifiche di ADF. Per proteggere le subnet da un errore AD, Oracle consiglia di utilizzare le subnet regionali, che interessano l'intera area.
Il compartimento di Shared Services contiene istanze di computazione condivise tra la tenancy.
Il compartimento Admin contiene gli host di base esposti al traffico da Internet.
Il compartimento Business Logic contiene le istanze di calcolo che ospitano i Web server e gli Application Server. Contiene inoltre i load balancer.
Il compartimento di database contiene le istanze di database.
