Comprendere il processo di alto livello per impostare FastConnect utilizzando un provider di terze parti
Questa sezione descrive il processo generale di alto livello e punta a prendere nota per l'impostazione di FastConnect utilizzando un provider di terze parti.

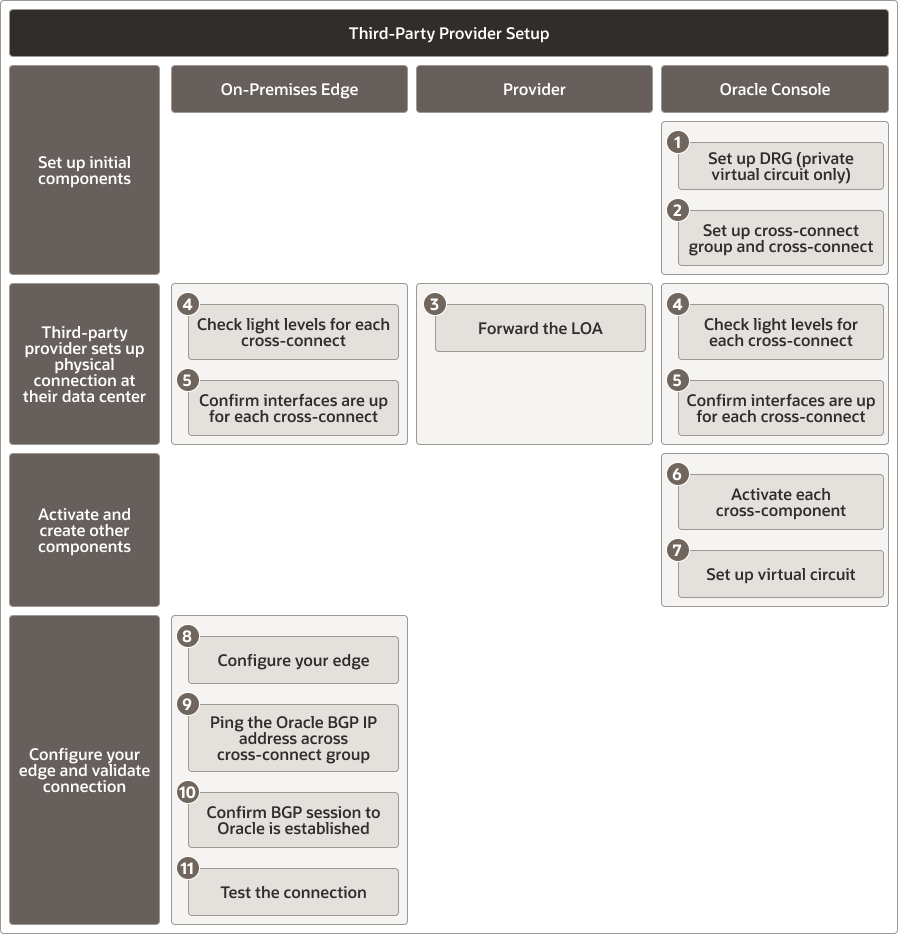

L'immagine seguente illustra i dettagli di impostazione dei provider di terze parti.
oci-serbia-realm-setup-oracle.zip
Nella sezione seguente vengono descritti i passi del processo di alto livello e i punti da notare in base all'immagine.
- #2 - Impostare il cross connect
- Nome
- Non è possibile modificare il nome del cross connect una volta completata l'impostazione, pertanto assicurarsi di utilizzare il nome corretto. Se si sta creando un gruppo di cross connect (LAG), il gruppo di cross connect utilizzerà questo nome.
- Ogni cross connect in questo gruppo utilizzerà lo stesso nome, ma con un trattino e un numero aggiunto (ad esempio MyName-1, MyName-2 e così via).
- Tipo di cross connect
- Se il router in uso supporta l'aggregazione dei collegamenti (LAG), selezionare Gruppo cross connect. Puoi creare un gruppo di cross connect (LAG) con almeno un cross connect.
- Se il router in uso non supporta l'aggregazione LAG, selezionare Single Cross-Connect. Puoi creare un singolo cross connect non LAG senza gruppo di cross connect.
- Nome riferimento
- Fornire un nome di riferimento semplifica la risoluzione dei problemi futuri della connessione.
- Potrebbe essere necessario ottenere questo valore dal fornitore di terze parti.
- Se non lo si dispone, è possibile aggiungerlo in un secondo momento.
- Se si sta creando un singolo cross connect non LAG, immettere l'ID del cavo fisico in fibra per il cross connect.
- Nome
- #3 - Configurazione di fornitori di terze parti della connessione fisica presso la loro struttura
- Inoltrare LETTER OF AUTHORIZATION (LOA) o LOA dal task precedente al provider di rete di terze parti in modo che possa richiedere il cablaggio nella posizione FastConnect. Ogni LOA è valido per un periodo di tempo limitato. Tutti i dettagli richiesti per la connessione vengono stampati sul LOA.
- #6 Attiva il cross connect e il circuito virtuale Oracle Cloud
Se si dispone di altri cross connect pronti per l'uso, attendere il primo per il provisioning, quindi attivare quello successivo.
- È possibile attivare e eseguire il provisioning di un solo cross connect in un gruppo alla volta.
- Dopo aver completato questo task, lo stato di ogni cross connect diventa PROVISIONING e quindi PROVISIONED (in genere entro un minuto).
- #7 - Impostazione del circuito virtuale
Per la configurazione della VLAN per il VC, tenere presente quanto riportato di seguito.
- Si sceglie la VLAN per il VC
- Deve essere una VLAN non già assegnata a un altro circuito virtuale
- VLAN accettabili da utilizzare = vlan 100-4094
- ASN BGP 65534 non è disponibile per l'uso con FastConnect e VPN. Tutti gli altri numeri ASN privati compresi nell'intervallo 64512-65533 (inclusi) definito in RFC-6996 possono essere utilizzati normalmente.
- #8, parte 1 - Configura il bordo CPE e convalida per la connettività con la Serbia
Configurare CPE1 con le informazioni pertinenti
- Configurare l'interfaccia Layer-3 su CPE1 (connessione con la Serbia) = 192.168.0.2/30 (o la scelta degli indirizzi IP con una maschera di sottorete da /28 a /31).
- Configurazione BGP cliente
- ASN BGP del cliente = 65001 (o scelta di ASN BGP privati).
- ASN BGP 65534 non disponibile per l'uso con FastConnect e VPN. È possibile utilizzare tutti gli altri numeri ASN privati compresi nell'intervallo 64512-65533 (inclusi) definito in RFC-6996.
- Configura il peer BGP in Serbia OCI = ASN BGP 14544 (ASN BGP di Oracle Cloud per OC20)
- Valore di controllo attività BGP = 60 secondi.
- Intervallo di tempo di attesa BGP = 180 secondi.
Nota:
Se è necessaria una convergenza BGP più rapida, è possibile utilizzare qualsiasi valore in questi intervalli supportati: 6-60 secondi per l'attivazione e 18-180 secondi per il tempo di attesa. - Configurare l'instradamento BGP per ricevere gli instradamenti necessari da OCI (in questo playbook della soluzione, 172.16.0.0/16 da OCI Serbia) e per comunicare gli instradamenti appropriati dalla propria posizione on premise a OCI Serbia.
- Pubblicizza i prefissi on premise (ad esempio, 100.64.0.0/16).
- Pubblicizza i percorsi che verranno apprezzati da OCI Frankfurt (10.1.0.0/16).
- #8, parte 2 - Configura il bordo CPE e convalida per la connettività di Francoforte
Configurare CPE1 con le informazioni pertinenti
- Configurare l'interfaccia Layer-3 su CPE1 (connessione con la Serbia) = 192.168.0.6/30 (o la scelta degli indirizzi IP con una maschera di sottorete da /28 a /31).
- Configurazione BGP cliente
- ASN BGP del cliente = 65001 (o ASN di tua scelta).
- ASN BGP 65534 non disponibile per l'uso con FastConnect e VPN. È possibile utilizzare tutti gli altri numeri ASN privati compresi nell'intervallo 64512-65533 (inclusi) definito in RFC-6996.
- Configura il peer BGP in Serbia OCI = ASN BGP 31898 (ASN BGP di Oracle Cloud per OC1).
- Valore di controllo attività BGP = 60 secondi.
- Intervallo di tempo di attesa BGP = 180 secondi.
Nota:
Se è necessaria una convergenza BGP più rapida, è possibile utilizzare qualsiasi valore in questi intervalli supportati: 6-60 secondi per l'attivazione e 18-180 secondi per il tempo di attesa. - Configura l'instradamento BGP per ricevere gli instradamenti necessari da OCI (in questo playbook della soluzione, 10.1.0.0/16 da OCI Frankfurt) e per comunicare gli instradamenti appropriati dalla tua posizione on premise a OCI Frankfurt.
- Pubblica i prefissi on premise su Oracle Cloud (ad esempio, 100.64.0.0/16).
- Pubblicizza gli instradamenti appresi da OCI Serbia (172.16.0.0/16).
Per istruzioni dettagliate su come descrivere il processo di impostazione di terze parti FastConnect e le aree di responsabilità, vedere il collegamento FastConnect: With a Third-Party Provider nella sezione Esplora altro.
