Roving Edgeデバイスのケーブル接続

次の図を使用して、この手順でケーブルを接続する際のRoving Edge Deviceの背面のコネクタの位置を確認します。

ノート

MIL-STD-461 Rev G RE102の要件を満たすには、Roving Edge Deviceに接続されているすべてのイーサネット・ネットワーク・ケーブルをCAT8評価する必要があります。それ以外の場合、イーサネット・ケーブルの最小要件はCAT6です。

ノート

この項で説明するイーサネット接続は、デバイスの設定に必要な最小イーサネット接続です。他のNICポートを使用して、イーサネット・ボンディングを構成できます。Identify Front and Rear Panel Itemsおよび Managing Ethernet Bondingを参照してください。
ヒント

ほとんどのデバイスでは、デバイスを自己プロビジョニングするために、25 GBの大きなソフトウェアファイルをダウンロードする必要があります。スムーズなインストールを実現するために、デバイスを高速ネットワークに接続することをお勧めします。

  1. 次の図に示すように、ケーブルをデフォルトのEthernetポートおよびシリアルコンソールポートに接続します。

    ノート

    初期インストールおよび自己プロビジョニングでは、デバイスがHTTPプロキシ・サーバーの背後にないこと、およびデバイスにインターネット接続があることを確認してください。自己プロビジョニング後、デバイスをHTTPプロキシ・サーバーの背後に移動できます。

    1. 10GBaseT RJ-45 Ethernetケーブルを使用して、デバイスのEthernetポートをEthernetスイッチに接続します。

    2. 提供されているUSBシリアルケーブルをデバイスのシリアルコンソールポートから、ノートパソコンなどの制御ホストのUSBコネクタに接続します。

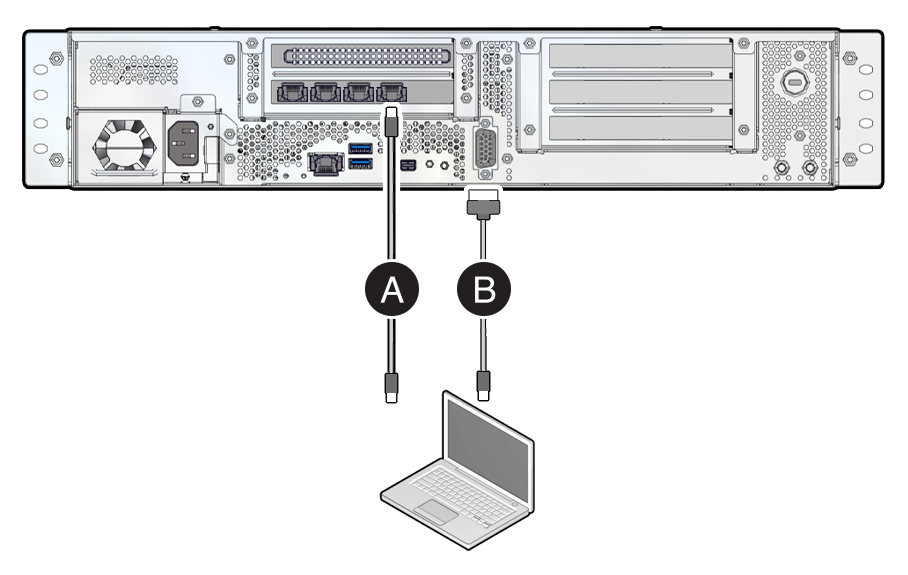

    Roving Edge Device 2: コンピュート、GPUおよびストレージ・シェイプ

    Roving Edge Device 2、Compute、GPUおよびStorage ShapesのEthernetおよびDB-9ケーブルの接続場所を示す図。

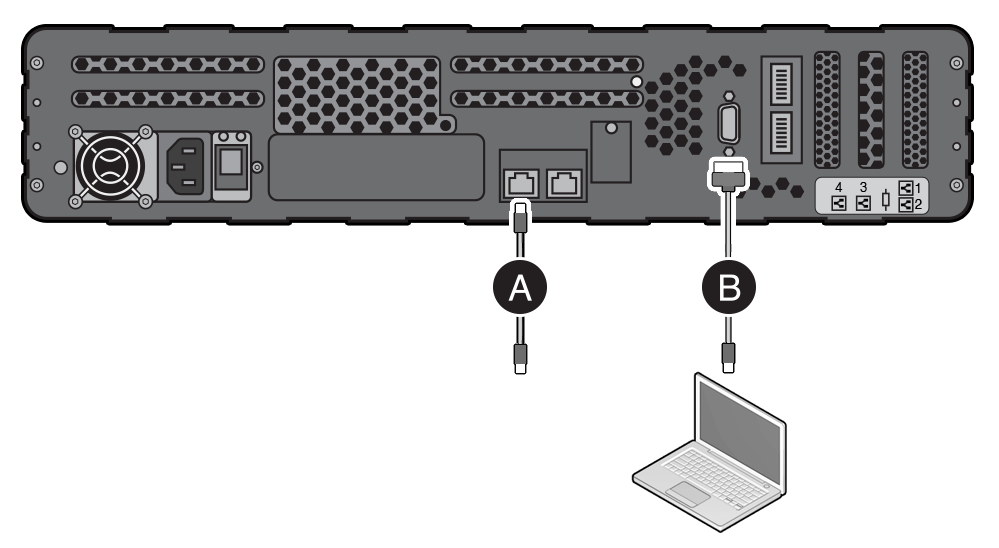

    Roving Edge Device 1

    Roving Edge Device 1のEthernetおよびDB=9ケーブルの接続先を示す図。

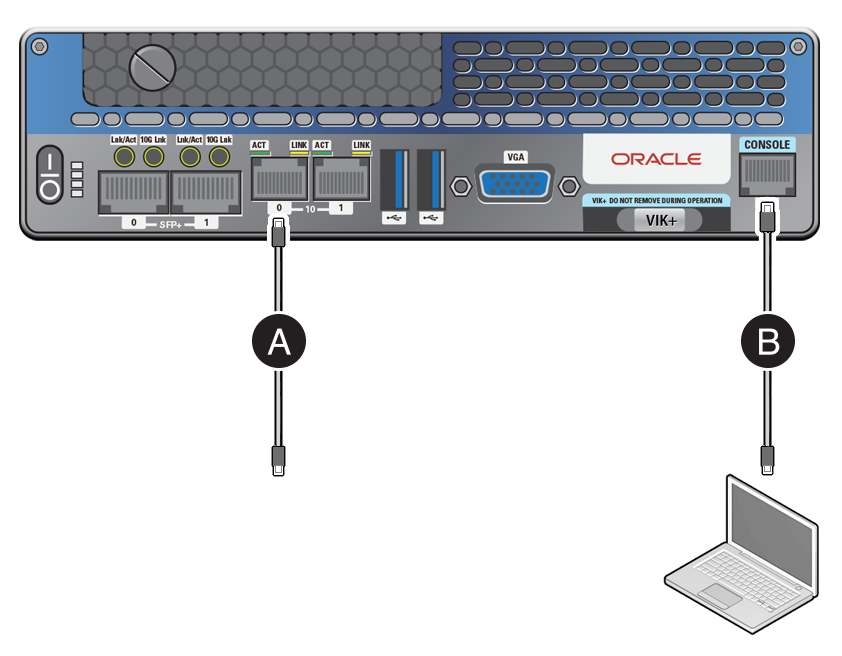

    Roving Edge Ultra

    Roving Edge Ultraのイーサネットおよびシリアル・コンソール・ケーブルを接続する場所を示す図。
  2. 付属の電源コードをデバイスの電源コンセントおよび電源に接続します。ただし、デバイスの電源はまだ投入しないでください。

    Roving Edge Ultraの場合、電源コードをデバイスの背面のACコネクタに接続します。

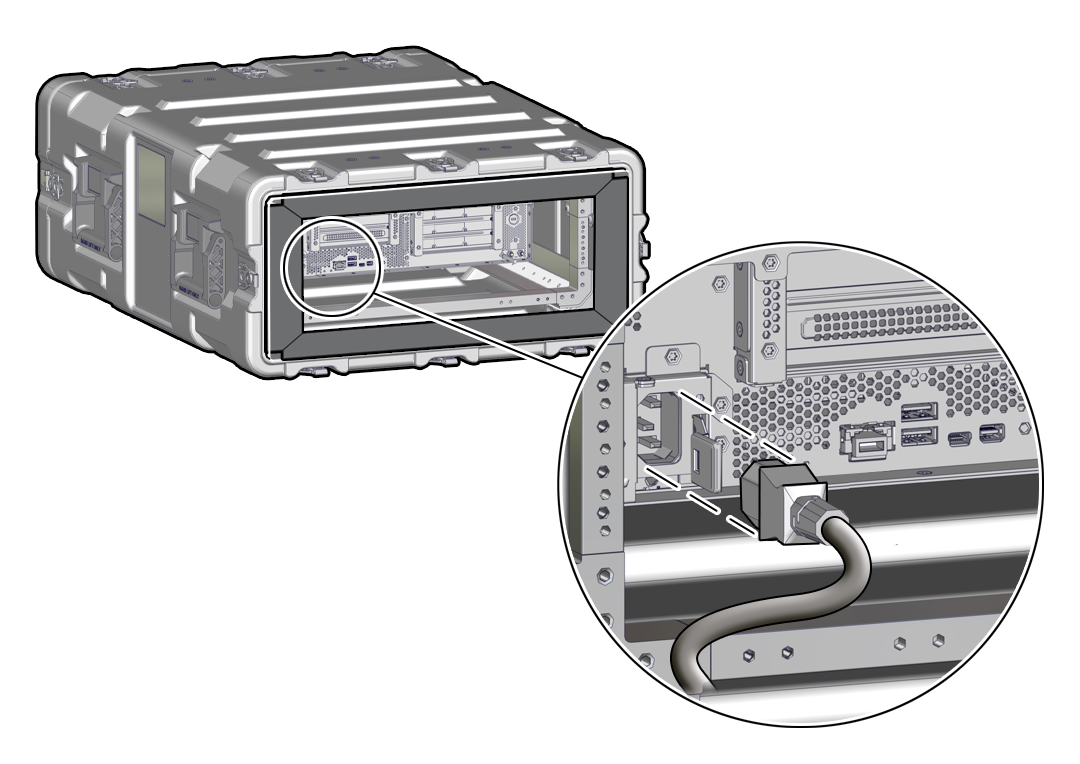

    次の図は、堅牢なケースにあるRoving Edge Device 2の電源ケーブルを接続する場所を示しています。

    電源コンセントの位置を示す図。

次の手順

ターミナル・エミュレーションの設定
