フロントパネルおよび背面パネル項目の識別

次の図のいずれかを使用して、Roving Edgeコネクタについて理解します。

ノート

MIL-STD-461 Rev G RE102の要件を満たすには、Roving Edge Deviceに接続されているすべてのイーサネット・ネットワーク・ケーブルをCAT8評価する必要があります。それ以外の場合、イーサネット・ケーブルの最小要件はCAT6です。

Roving Edge Device 2– 背面パネル

Roving Edge 2の背面パネルの図。
不可 Description
1

PCIe 0: 1クワッドポート 10GBASE-Tイーサネットカード(左から右にRJ-45ポート割り当てあり): 3、2、1、0

すべてのシェイプで、次のポートを使用します。

  • ポート0 (右端のポート)– このポートをデータセンターネットワークに接続します。Roving Edge Deviceのケーブルを参照してください。
  • ポート1および2– オプションで、ポート0のEthernet結合に使用できます。「イーサネット・ボンディングの管理」を参照してください
  • ポート3 (左端のポート)– 予約済みEthernetポート3。このポートに接続しないでください。
2A

コンピュート・シェイプには、クワッド・ポート10GBASE-Tイーサネット・カードが2枚追加されています。

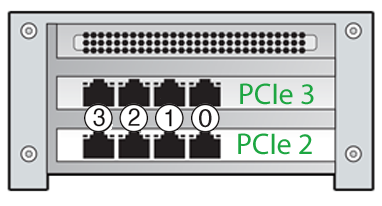

最上位のカードを示す図はPCIe 3、最下位のカードはPCIe 2です。

PCIe 2およびPCIe 3のすべてのポートは、オプションでPCIe 0ポート0のイーサネット・ボンディングに使用できます。オプションで、PCIe 0ポート1および2を使用することもできます(この表の項目1を参照)。Managing Ethernet Bondingを参照してください。

2B

GPUシェイプには、3つのNVIDIA AD104GL [L4] GPUが含まれています。

2C

ストレージ・シェイプには、4つの追加15.38 SSDが含まれています。

3 電源ソケット
4

システムステータスLED

  • 点灯 – クリティカルなイベントが発生しました
  • オフ- 通常
5 予約済みRJ-45ポート(Oracle用のみ)。
6

2つのUSB 3.0ポート。両方のポートをUSB対応インスタンスに接続できます。要件については、Connecting USB Devices to Instancesを参照してください。

7 「リセット」ボタン
8

電源スイッチとLED

  • オン – ホストの電源が入っています
  • 消灯 – ホストの電源が切断されています
  • アンバー – 障害
デバイスの電源投入」を参照してください。
9 DB-9シリアルコンソールポート。

デバイスとの初期通信は、制御ホスト・コンピュータ(ラップトップなど)に接続されているシリアル・コンソールを介して行われます。

Roving Edge Deviceのケーブルを参照してください。

次の手順?

Roving Edge Deviceのケーブル接続

Roving Edge Device 2 - フロントパネル

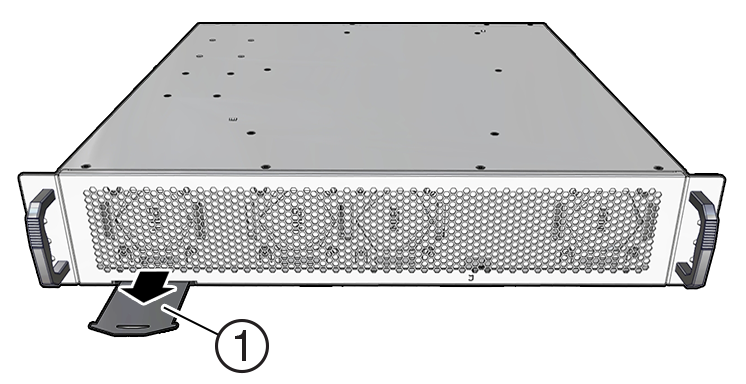

シリアル番号が配置されているプルアウトカードを示す図。
不可 Description
1

カードをプルアウトします。

カードは、ドキュメントの入手先を示し、シリアル番号とモデル番号を一覧表示します。カードの両側を表示します。

Roving Edge Ultra - フロントパネル

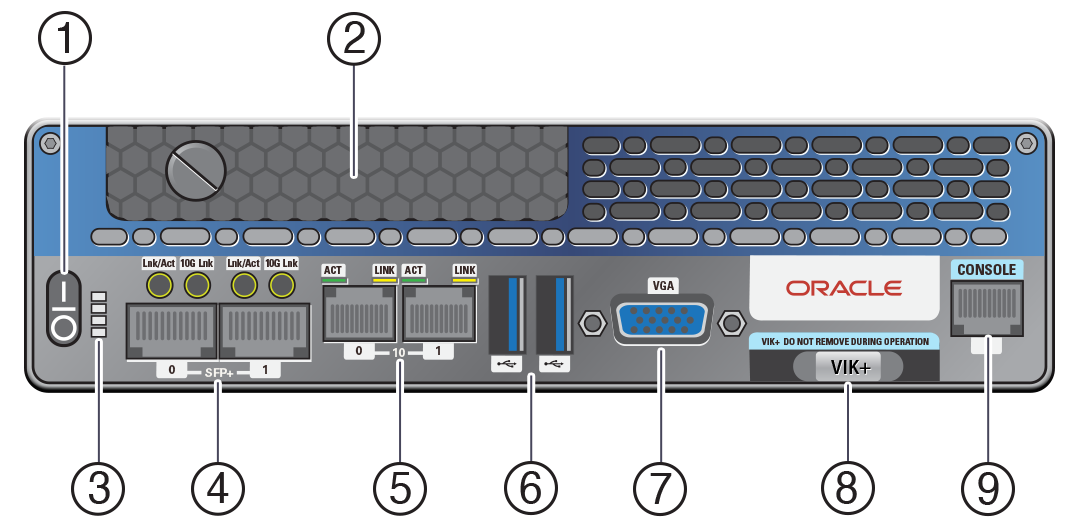

Roving Edgeのフロントパネルの項目を示す図。
不可 Description
1 電源スイッチ
2 1つの取り外し可能なSSD
3 ステータス LED
4 10 Gb SFP+ Ethernetポートx 2
5 1 Gb銅線Ethernet RJ-45ポートx 2
6

2つのUSB 3.0ポート。両方のポートをUSB対応インスタンスに接続できます。要件については、Connecting USB Devices to Instancesを参照してください。

7 無効化されたVGAポート
8 512GB容量のNVMeベースのVIK+ストレージ
9 シリアルコンソールRJ-45ポート

次の手順?

Roving Edge Deviceのケーブル接続

Roving Edge Device 1 - 背面パネル

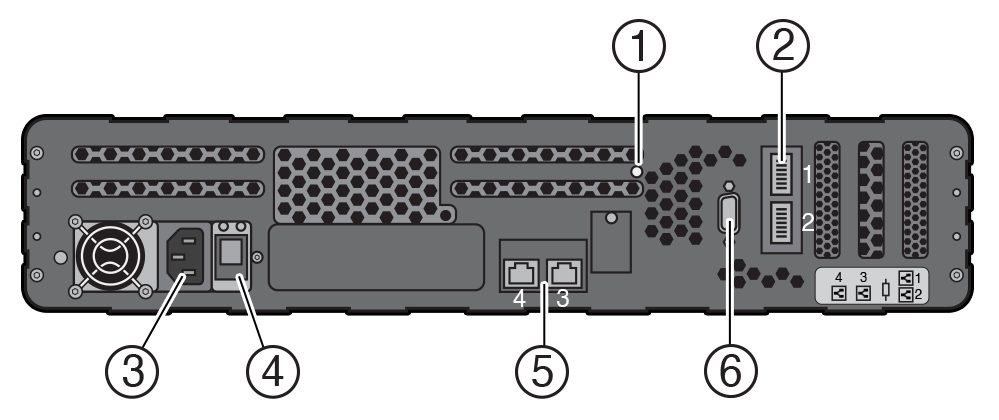

Roving Edge Device 1の背面パネルを示す図。
いいえ。 説明
1 電源オーバーライド・スイッチ
2

2つの100GbE QSFP28イーサネット・ポート

3 電源ソケット
4 電源スイッチ
5

2つの10GB RJ45 Ethernetポート。

ネットワークへの接続には4というラベルのポートを使用します。

ポート3は、オプションでポート4のEthernet結合に使用できます。Managing Ethernet Bondingを参照してください。

6 DB-9シリアルコンソールポート
