Deploy Longhorn for Kubernetes on OKE

イントロダクション

Oracle Cloud Infrastructure Container Engine for Kubernetes (OKE)は、完全に管理されたスケーラブルで可用性の高いサービスで、コンテナ化されたアプリケーションをクラウドにデプロイするために使用されます。You specify the compute resources that your applications require, and OKE provisions them on Oracle Cloud Infrastructure (OCI) in an existing OCI tenancy.Container Engine for KubernetesはKubernetesを使用します。これはオープンソースのシステムで、ホストのクラスタ間でコンテナ化されたアプリケーションのデプロイメント、スケーリングおよび管理を自動化します。

The OCI Block Volume service provides persistent, durable, and high-performance block storage for your data and OKE can utilize the block volumes as persistent disks for your Kubernetes environment and is fully managed by OKE.In case you want to be in complete control of the persistent storage solution you can deploy Longhorn on OKE and use it as your storage class.永続ボリューム、スケーリング、バックアップおよびスケジューリングを完全に制御できます。

目標

前提条件

Task 1: Create an OKE cluster

  1. Log in to the OCI Console, navigate to Oracle Container Engine for Kubernetes and click Create.

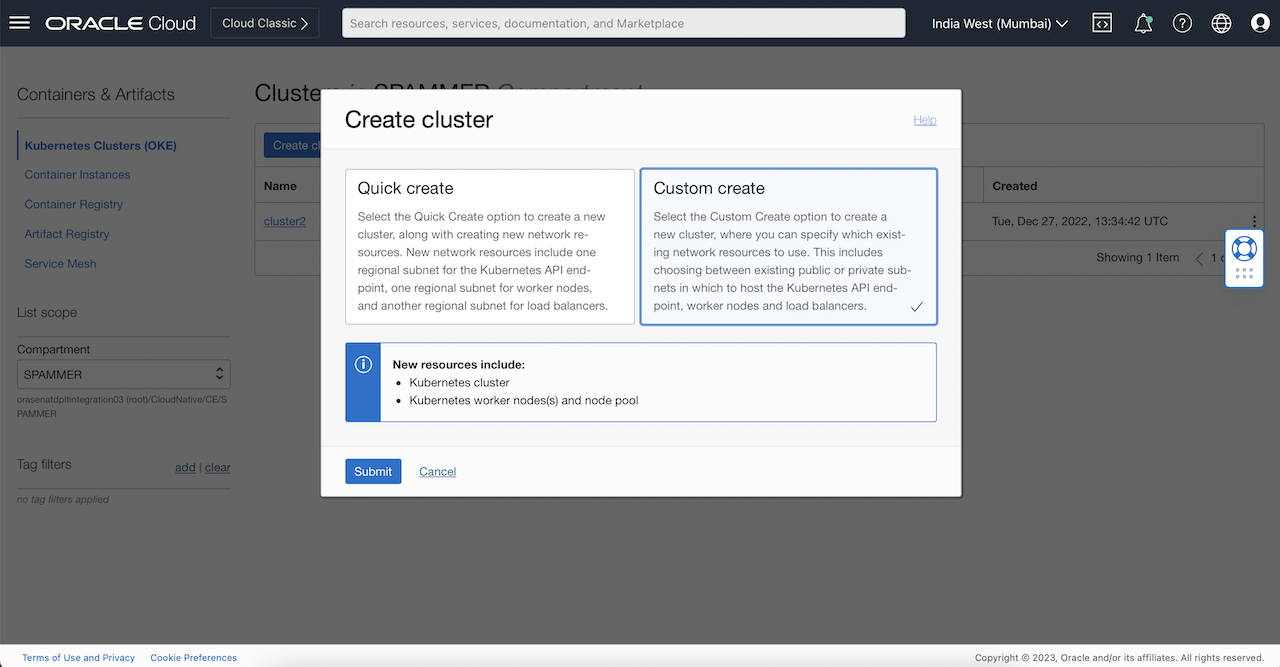

  2. 「クラスタの作成」ウィザードで、「カスタム作成」をクリックします。

    カスタム作成

  3. クラスタ名を指定し、使用するKubernetesバージョンを選択し、ウィザードの下部にある「次へ」をクリックします。

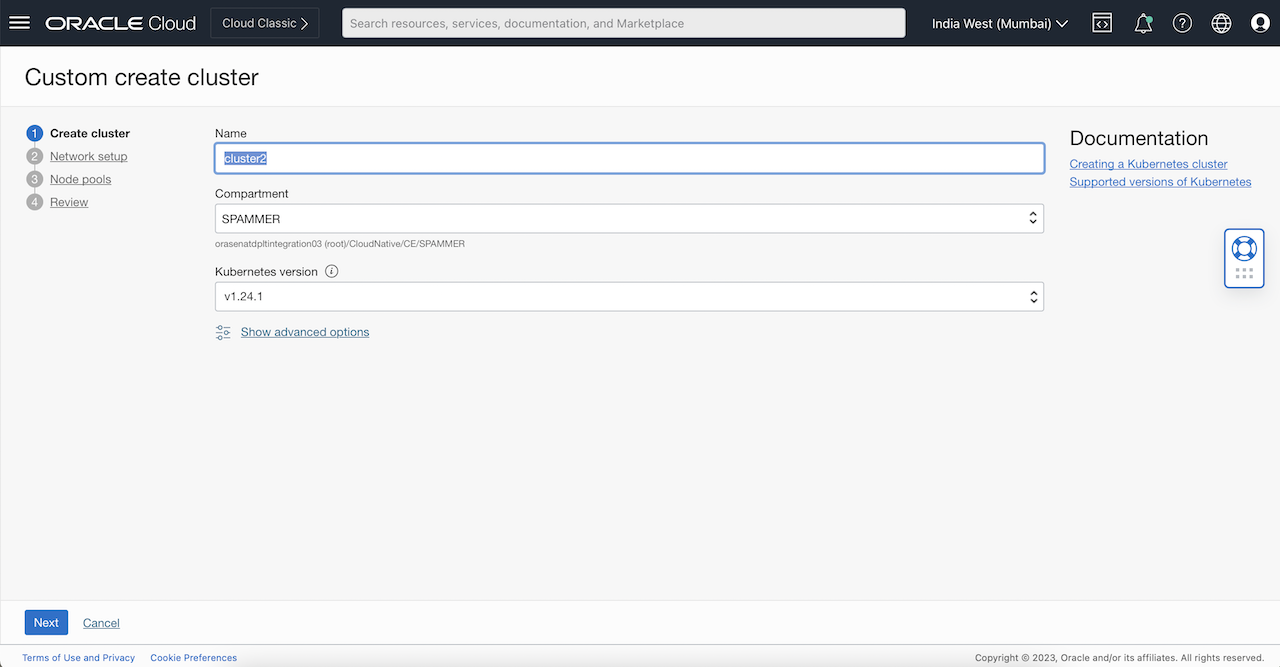

    クラスタの作成

    ノート:クラスタの作成を開始する前に、VCN、サブネットおよびルートを設定する必要があります

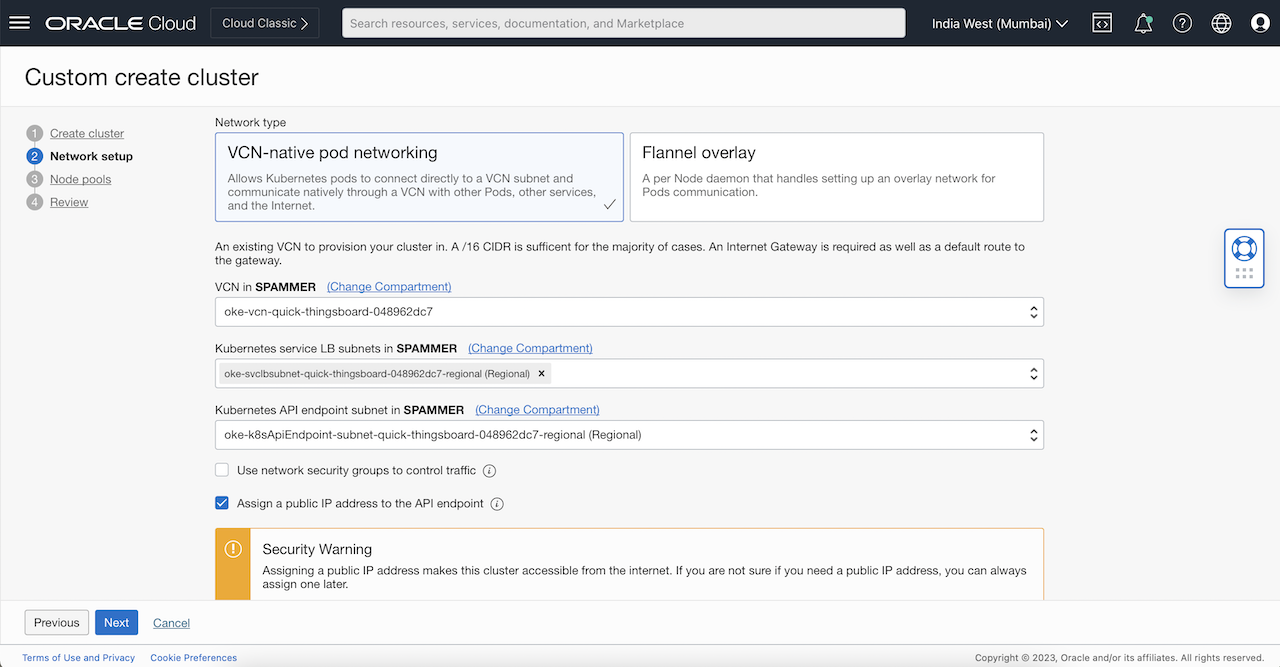

    • ネットワーク・タイプのいずれかを選択できます。The VCN native networking provides better performance.If you choose VCN native networking make sure your subnet has enough IP addresses available.

      ネットワーキング・タイプ

    • ノード・プールを構成し、目的のコンピュート・リソースを選択します。「拡張オプション」で、次のカスタムcloud-initスクリプトを貼り付けます。

      cloud-initスクリプト

    • OKE does not provide an option to modify the node template, so in order to attach a block volume, you must run a cloud-init script at node initialization.スクリプトは、指定されたサイズとパフォーマンスのブロック・ボリュームを作成し、初期化時にノードにアタッチします。

    • Make sure to modify the size_in_gbs (size of block storage to attach at init), vpus_per_gb (vpu per gb for the block storage attachment), and mode(attachment mode, PARA or ISCSI) variables in the script as per your need.

    動的グループを作成し、このグループにブロック・ストレージへの管理アクセスを提供する必要があります。これにより、スクリプトでインスタンス・プリンシパル認証を使用できます。

    cloud-initスクリプト:

    #!/bin/bash
curl --fail -H "Authorization: Bearer Oracle" -L0 http://169.254.169.254/opc/v2/instance/metadata/oke_init_script | base64 --decode >/var/run/oke-init.sh
bash /var/run/oke-init.sh

echo "installing python3-pip , oci sdk\n"
sudo yum install python3 -y
sudo yum install python3-pip -y
pip3 install oci
pip3 install requests

cat << EOF > pyscript.py
#!/usr/bin/python

import oci
import requests

size_in_gbs = 200
vpus_per_gb = 10
mode = 'PARA'
device_path = "/dev/oracleoci/oraclevdb"
signer = oci.auth.signers.InstancePrincipalsSecurityTokenSigner()
compute_client = oci.core.ComputeClient({}, signer = signer)
block_storage_client = oci.core.BlockstorageClient({}, signer = signer)

def get_current_instance_details():
    r = requests.get(url= 'http://169.254.169.254/opc/v1/instance')
    return r.json()

def create_volume(block_storage, compartment_id, availability_domain, display_name: str):
    print("--- creating block volume ---")
    result = block_storage.create_volume(
        oci.core.models.CreateVolumeDetails(
            compartment_id=compartment_id,
            availability_domain=availability_domain,
            display_name=display_name,
            size_in_gbs = size_in_gbs,
            vpus_per_gb = vpus_per_gb
        )
    )
    volume = oci.wait_until(
        block_storage,
        block_storage.get_volume(result.data.id),
        'lifecycle_state',
        'AVAILABLE'
    ).data
    print('--- Created Volume ocid: {} ---'.format(result.data.id))

    return volume

def attach_volume(instance_id, volume_id,device_path):
    volume_attachment_response = ""
    if mode == 'ISCSI':
        print("--- Attaching block volume {} to instance {}---".format(volume_id,instance_id))
        volume_attachment_response = compute_client.attach_volume(
            oci.core.models.AttachIScsiVolumeDetails(
                display_name='IscsiVolAttachment',
                instance_id=instance_id,
                volume_id=volume_id,
                device= device_path
                )
            )
    elif mode == 'PARA':
        volume_attachment_response = compute_client.attach_volume(
            oci.core.models.AttachParavirtualizedVolumeDetails(
            display_name='ParavirtualizedVolAttachment',
            instance_id=instance_id,
            volume_id=volume_id,
            device= device_path
        )
    )

    oci.wait_until(
        compute_client,
        compute_client.get_volume_attachment(volume_attachment_response.data.id),
        'lifecycle_state',
        'ATTACHED'
    )
    print("--- Attaching complete block volume {} to instance {}---".format(volume_id,instance_id))
    print(volume_attachment_response.data)

    # Call instance metadata uri to get current instace details
    instanceDetails = get_current_instance_details()
    print(instanceDetails)
    volume = create_volume(block_storage= block_storage_client, compartment_id= instanceDetails['compartmentId'], availability_domain=instanceDetails['availabilityDomain'], display_name= instanceDetails['displayName'])
    attach_volume(instance_id=instanceDetails['id'], volume_id=volume.id, device_path= device_path)

    EOF

    echo "running python script\n"
    chmod 755 pyscript.py
    ./pyscript.py

    echo "creating file system on volume\n"
    sudo /sbin/mkfs.ext4 /dev/oracleoci/oraclevdb
    echo "mounting volume\n"
    sudo mkdir /mnt/volume
    sudo mount /dev/oracleoci/oraclevdb /mnt/volume
    echo "adding entry to fstab\n"
    echo "/dev/oracleoci/oraclevdb /mnt/volume ext4 defaults,_netdev,nofail 0 2" |  sudo tee -a /etc/fstab

  4. 確認して「クラスタの作成」をクリックし、クラスタが使用可能になるまで待機します。

  5. クラスタが使用可能になったら、「ノード・プール」、「ノード」の順に移動します。ノードが準備完了状態であることを確認し、任意のノードをクリックすると、インスタンスの詳細ページが開き、アタッチされたブロック・ボリュームに移動して、ブロック・ボリューム(cloud-initスクリプトで説明したサイズおよびvpu)がインスタンスにアタッチされていることを確認できます。

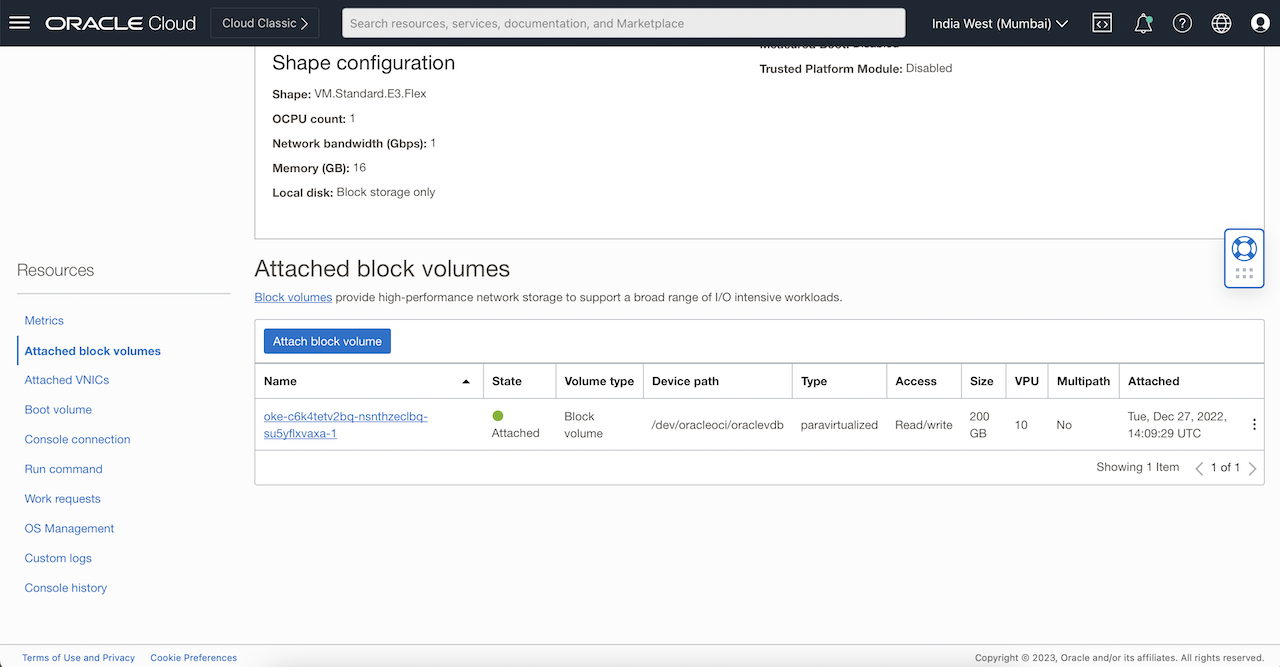

    ブロック・ボリューム

タスク2: Longhornの設定

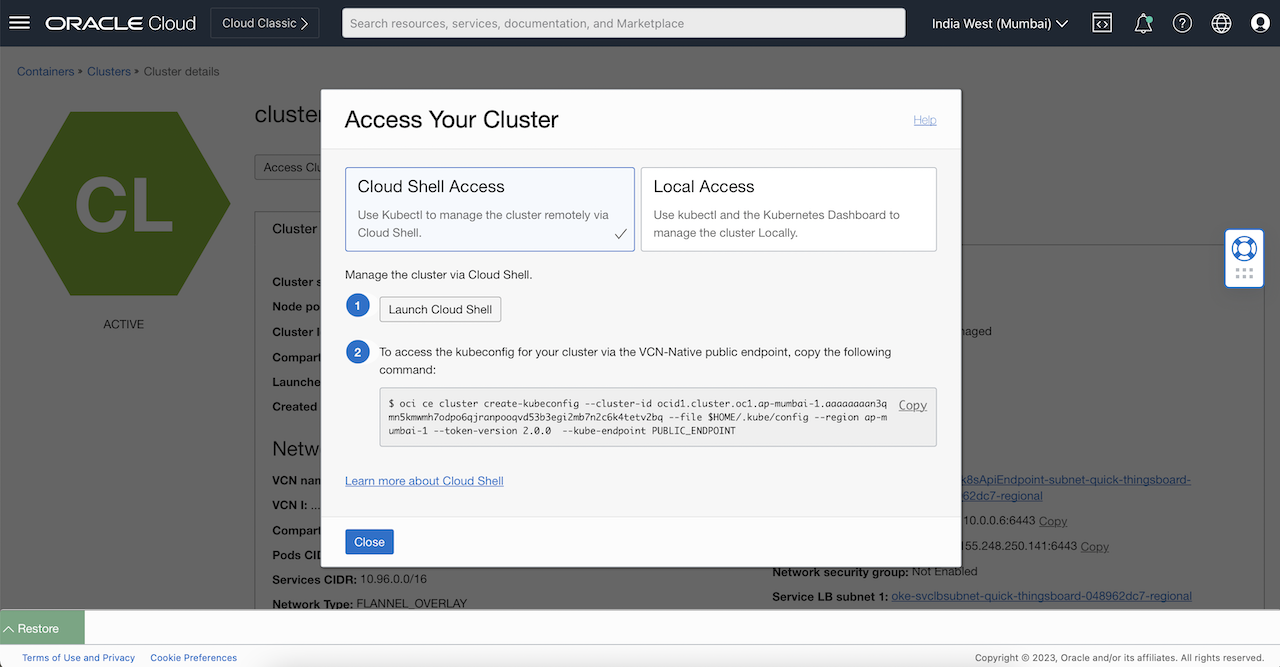

  1. クラスタが使用可能になると、クラウド・シェルを使用してクラスタにアクセスし、「クラスタへのアクセス」をクリックして、クラウド・シェルでコマンドをコピーして実行できます。

    クラスタへのアクセス

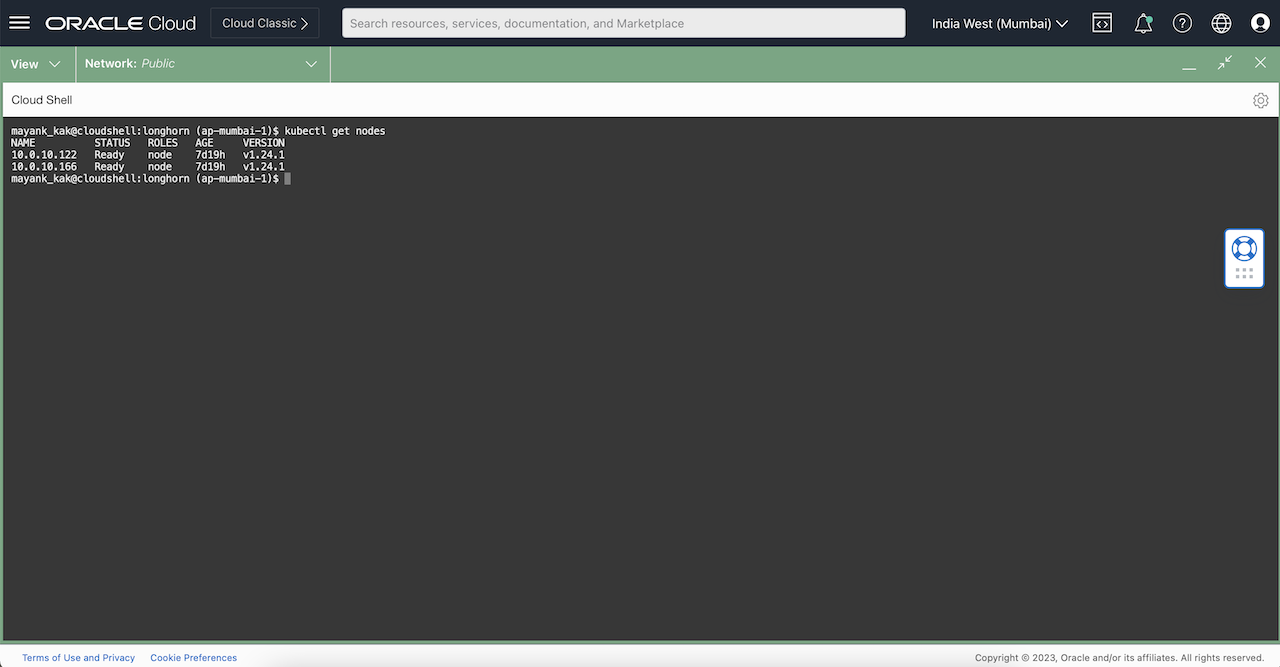

  2. kubectl get nodeを実行して、スケジュール可能なノードのリストを取得します。

    ノードの取得

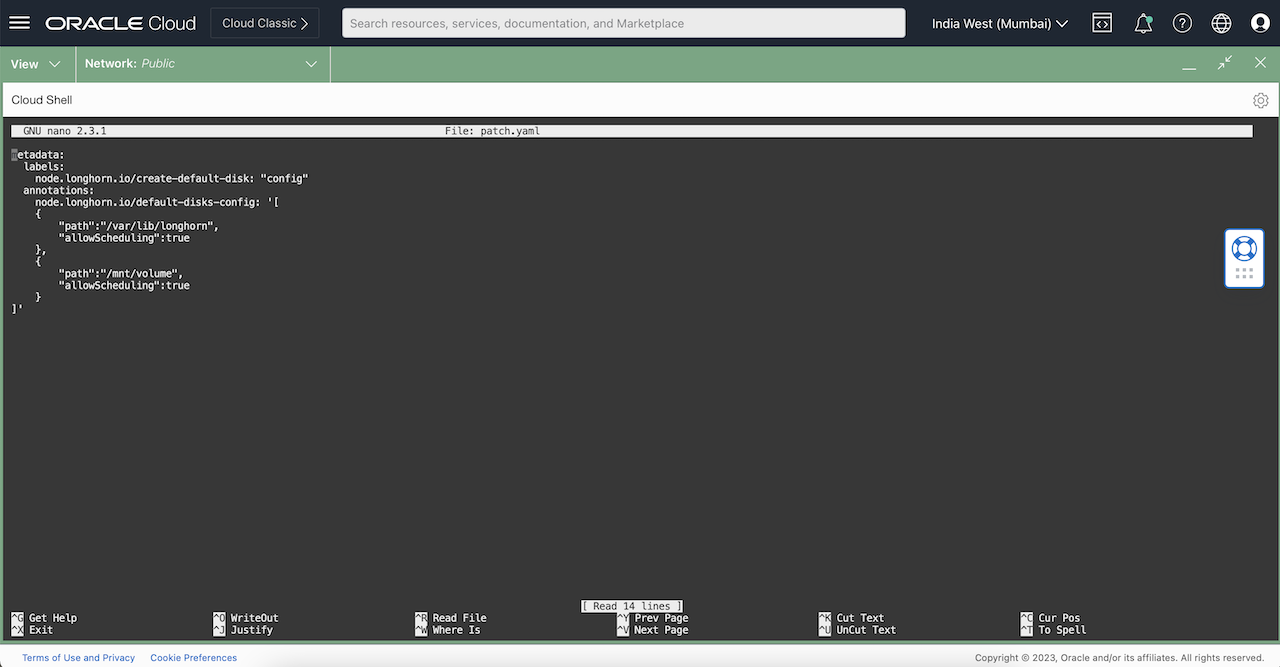

  3. Longhornがアタッチされたディスクを認識するには、Longhornのデフォルトのディスク設定の説明に従って、ラベルおよび注釈をノードに追加する必要があります。これを行うには、patch.yamlファイルを作成してノードにパッチを適用します。

    metadata:
labels:
    node.longhorn.io/create-default-disk: "config"
annotations:
    node.longhorn.io/default-disks-config: '[
    {
        "path":"/var/lib/longhorn",
        "allowScheduling":true
    },
    {
        "path":"/mnt/volume",
        "allowScheduling":true
    }
]'

  4. 各ノードに対して次のコマンドを実行します。

    kubectl patch node <node name> --patch-file patch.yaml

    ノードへのパッチ適用

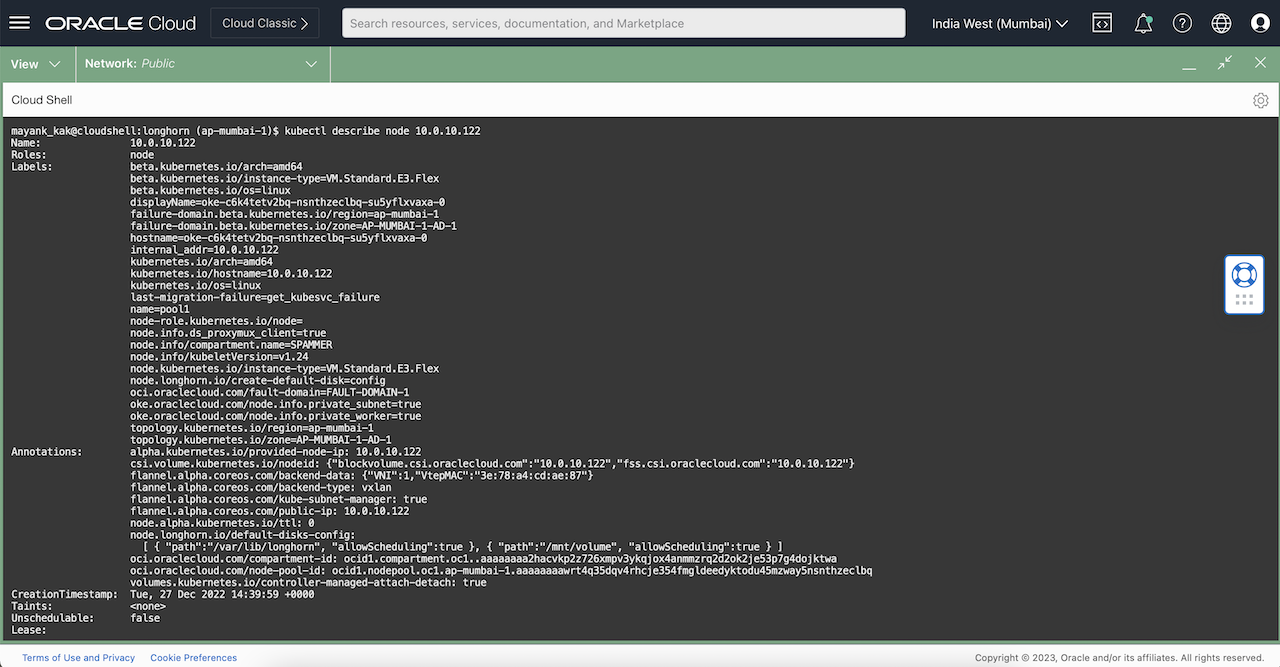

  5. describe nodeコマンドを実行して、ノードにパッチが適用されていることを確認します。

    kubectl describe node <node name>

    ノードの説明

タスク3: Longhornのインストール

  1. In this tutorial, we use Helm to deploy Longhorn on the OKE cluster.このドキュメントに記載されている手順(Helmを使用してインストール)に従います。

  2. 次のコマンドを実行してLonghornをデプロイします。

    helm install longhorn longhorn/longhorn --namespace longhorn-system --create-namespace --version 1.3.2 --set defaultSettings.createDefaultDiskLabeledNodes=true

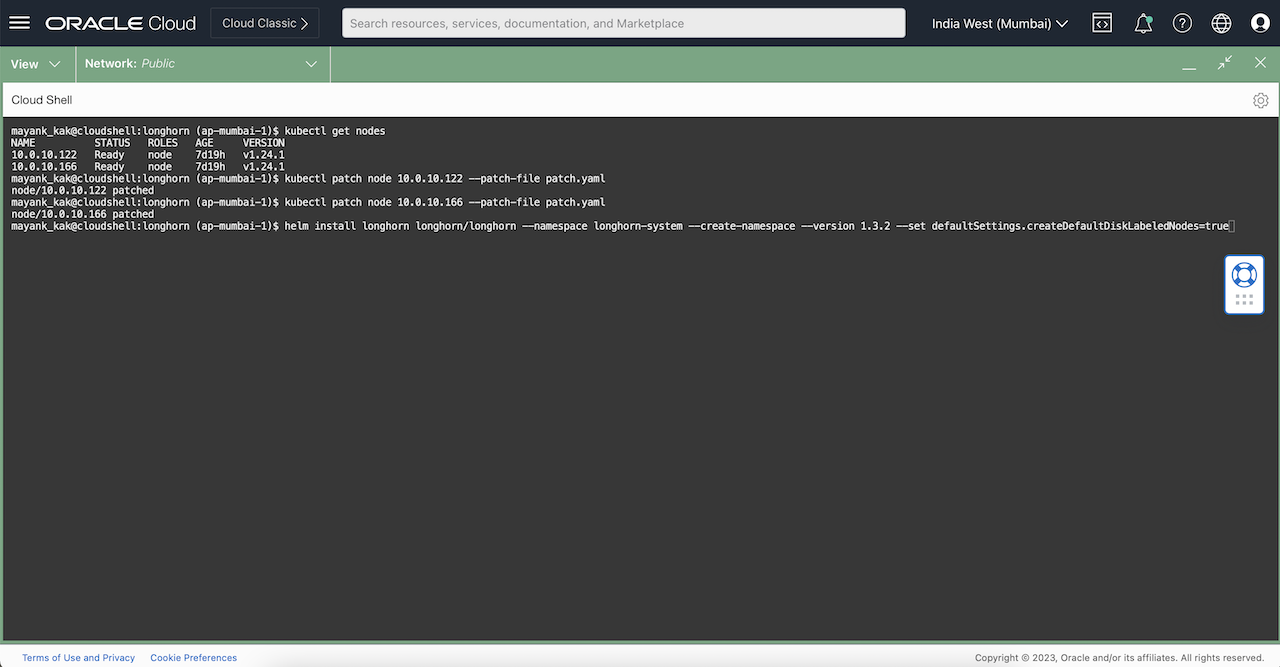

    Longhornのデプロイ

    ノート:デプロイ時にdefaultSettings.createDefaultDiskLabeledNodesプロパティをtrueに設定します。これにより、longhornは、以前に提供したアタッチ・ブロック・ボリューム構成を使用するようになります。

  3. ポッドが作成され、実行されていることを確認します。

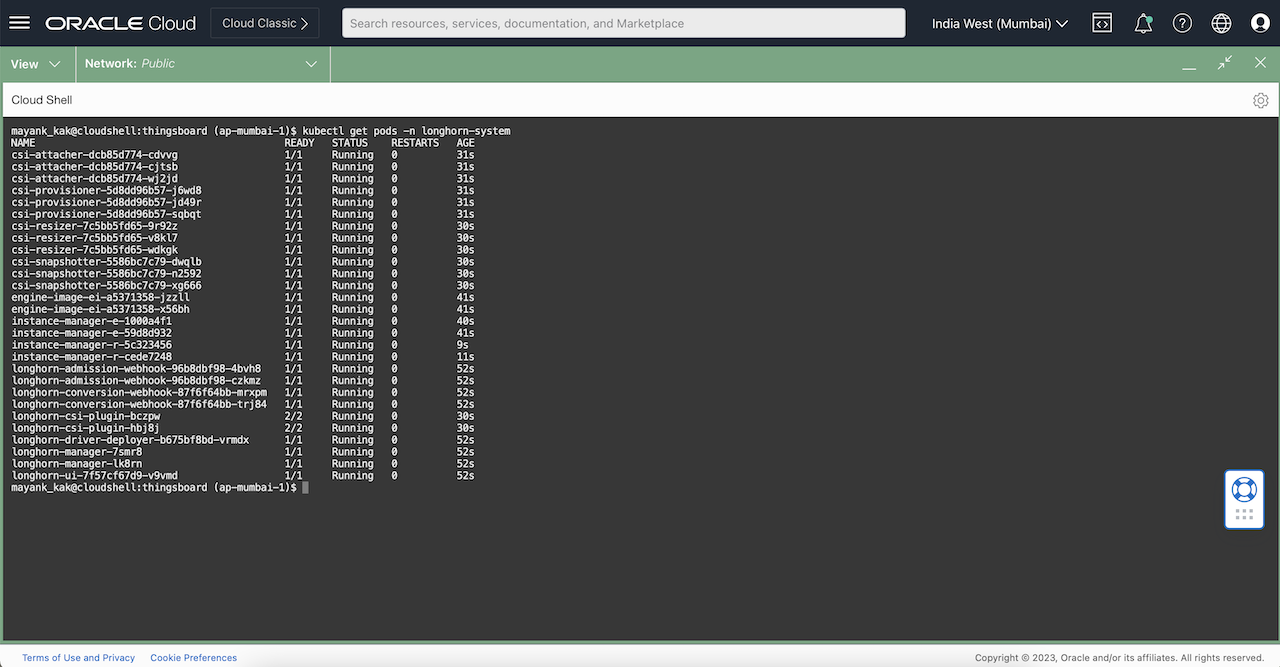

    ポッドのチェック

  4. To enable the UI for a better view of Longhorn and its administration, install the Ingress Controller as mentioned in this document: Example: Setting Up an Ingress Controller on a Cluster.

  5. Create an ingress.yaml file to expose the Longhorn UI.

    apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: longhorn-ingress
namespace: longhorn-system
annotations:
    kubernetes.io/ingress.class: "nginx"
spec:
rules:
- http:
    paths:
        - path: /
        pathType: Prefix
        backend:
            service:
            name: longhorn-frontend
            port:
                number: 80

  6. Run kubectl apply -f ingress.yaml to expose the Longhorn UI using Ingress gateway.

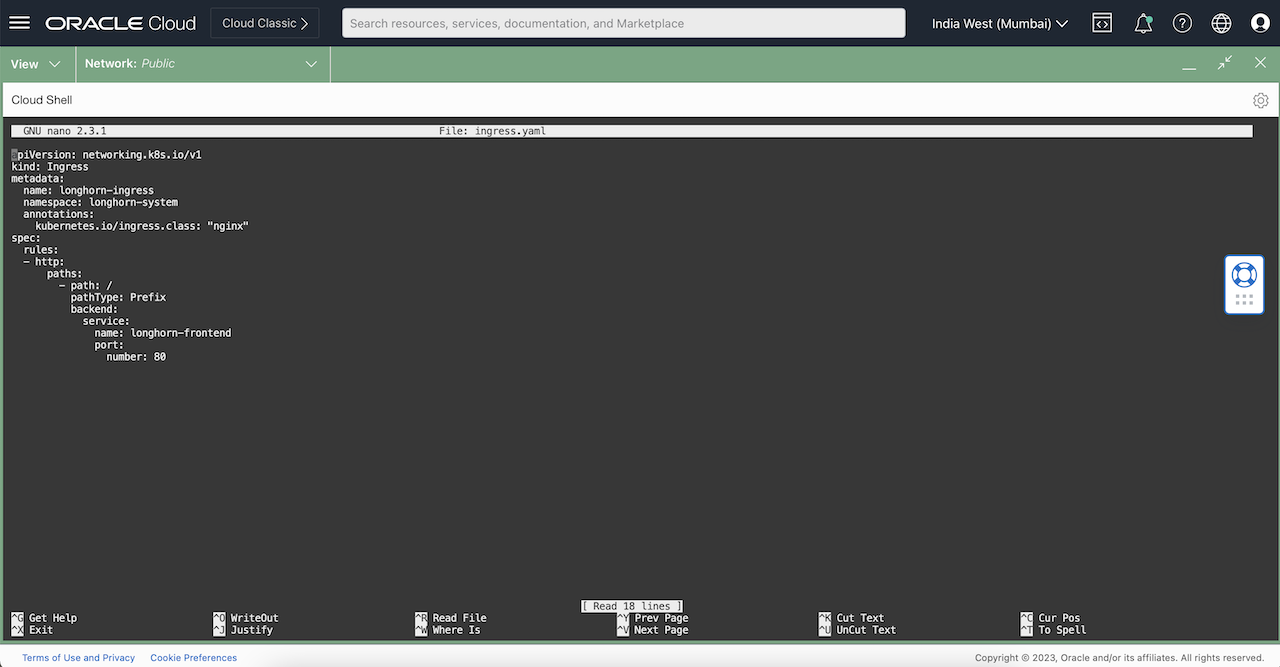

    イングレス・ゲートウェイ

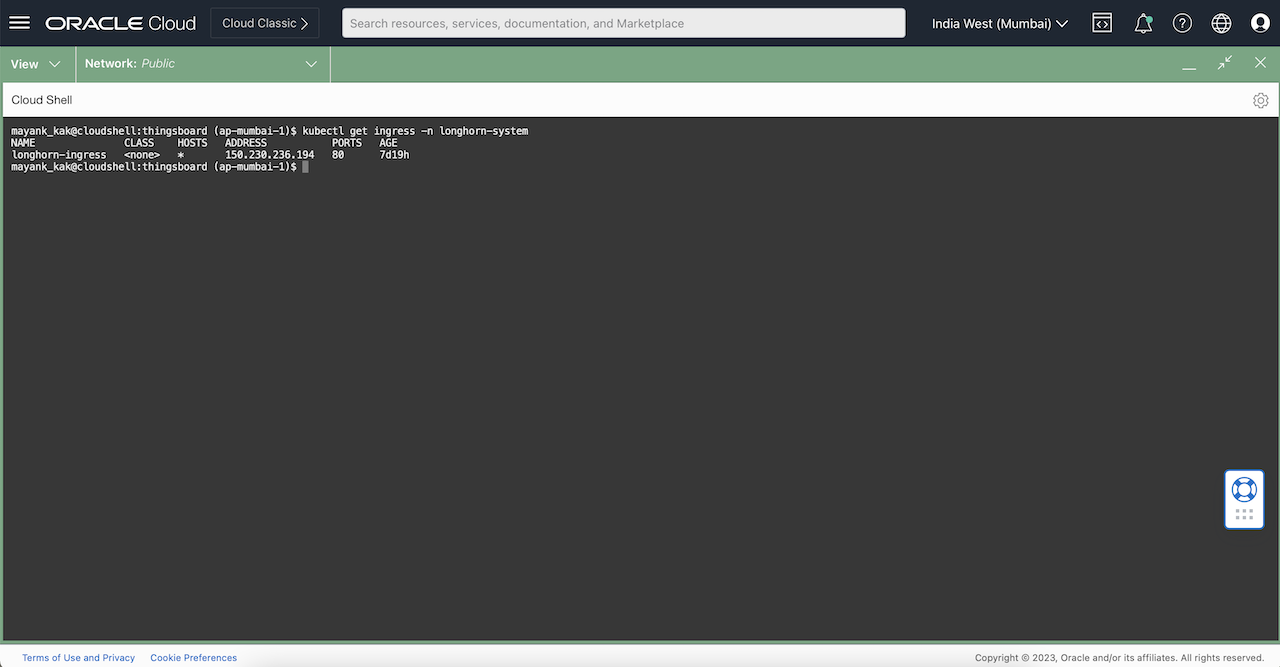

  7. 次のコマンドを実行してゲートウェイURLを取得します。

    kubectl get ingress -n longhorn-system.

    Ingress IP

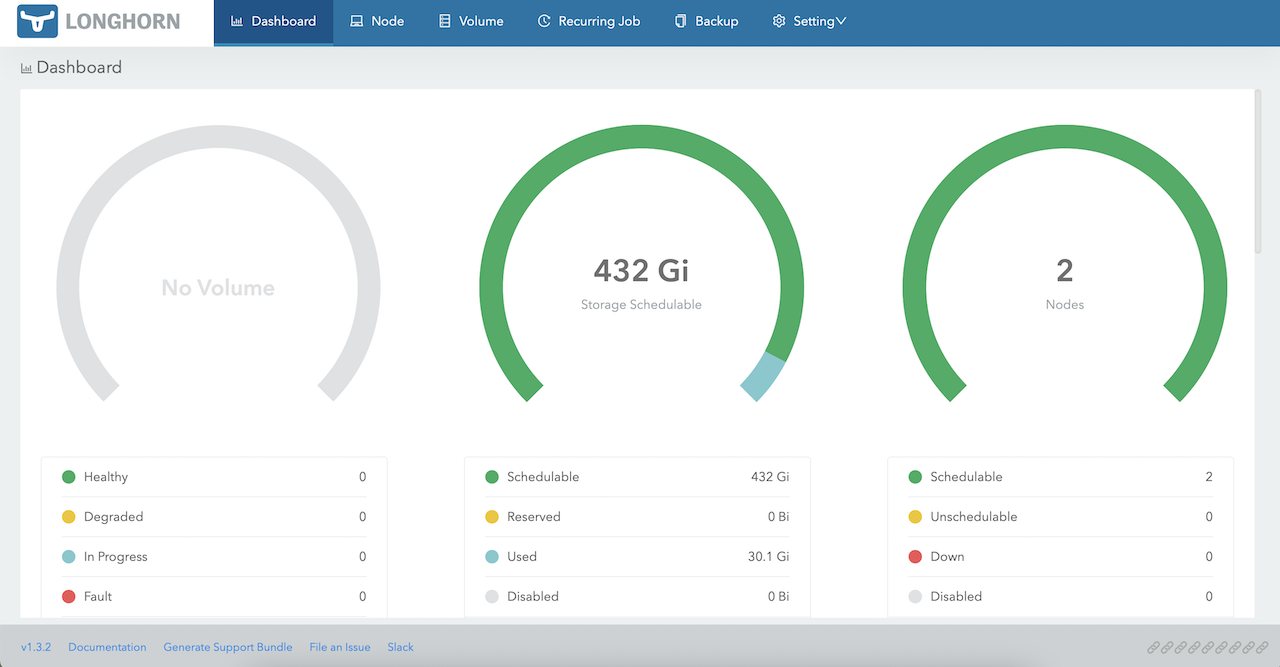

  8. Open the IP address from a browser to access the Longhorn Console and confirm it is live.

    Longhorn UI

    ストレージが使用可能であり、使用する準備ができていることがわかります。

タスク4: スケール・ロンゴーン

Longhornを使用すると、kubernetesデプロイメント用のストレージ・ソリューションを完全に制御できますが、longhornのスケーリングは依然として手動プロセスであり、Longhorn設定をスケーリングできる3つの方法があります。

  1. アタッチされたブロック・ボリュームのサイズまたはパフォーマンス・ユニットの増加: これは手動プロセスであり、各ブロック・ボリュームを個別にスケーリングし、ノード上でいくつかのスクリプトを実行してストレージを拡張する必要があります。詳細は、ボリュームのサイズ変更を参照してください。

  2. より多くのボリュームのアタッチ: ボリュームを手動で作成してノードにアタッチする必要があります。

  3. ノードを増やすことでクラスタをスケーリングします。すでにcloud-initスクリプトが提供されているため、ブロック・ボリュームが作成され、ノードにアタッチされます。Longhornが接続されたストレージを認識できるように、タスク2.3で説明したように、ノードにパッチを適用する必要があります。

ノート:スクリプトを変更して、必要な数のブロック・ボリュームを単一ノードにアタッチできます。
