プライベート・コンピュート・インスタンスのNATゲートウェイの構成

イントロダクション

多くのOracle Cloud Infrastructureのお客様は、仮想クラウド・ネットワーク(VCN)内にコンピュート・インスタンスを持ち、プライバシ、セキュリティまたは運用上の懸念がプライベート・サブネットに接続されています。これらのリソースがソフトウェアの更新、CRLチェックなどのためにパブリック・インターネットにアクセスできるようにするには、顧客の唯一のオプションが、パブリック・サブネットにNATインスタンスを作成し、プライベート・サブネット内からルート・ターゲットとしてプライベートIPアドレスを使用してそのインスタンスを介してトラフィックをルーティングするようになりました。多くの企業がこのアプローチをうまく利用していますが、簡単に拡張できず、管理上の課題や運用上の課題も数多くあります。

NATゲートウェイによりこれらの課題に対処し、ネットワーク・セキュリティ・ニーズに対応するシンプルで直感的なツールをOracle Cloud Infrastructureのお客様に提供します。NATゲートウェイには次の機能があります。

拡張性と完全管理:プライベート・サブネット上のインスタンスは、パブリック・インターネットへの多数の接続を開始できます。インターネットから開始された接続はブロックされます。
セキュア: NATゲートウェイを介したトラフィックは、ボタンのクリックで無効にできます。
専用IPアドレス:各NATゲートウェイには、セキュリティ・ホワイトリストに確実に追加できる専用IPアドレスが割り当てられます。

ノート:手順のスクリーンショットは、実際のUIとは異なる場合があります。

テナント名、ユーザー名およびパスワードを使用してOracle Cloud Infrastructureコンソールにサインインします。
「OCIサービス」メニューから、「ネットワーキング」の下の「仮想クラウド・ネットワーク」をクリックし、適切なコンパートメントを選択します。「VCNウィザードの起動」をクリックします。

ノート: COMPARTMENTリストで正しいコンパートメントが選択されていることを確認します。
「インターネット接続性を持つVCN」をクリックし、「VCNウィザードの起動」をクリックします。
ダイアログ・ボックスに入力し、「次へ」をクリックします。
- VCN NAME:名前を指定します
- COMPARTMENT:コンパートメントが選択されていることを確認します
- VCN CIDR BLOCK: CIDRブロックの指定(10.0.0.0/16)
- PUBLIC SUBNET CIDR BLOCK: CIDRブロックの指定(10.0.1.0/24)
- PRIVATE SUBNET CIDR BLOCK: CIDRブロックの指定(10.0.2.0/24)
すべての情報を確認して、「作成」をクリックします。

これにより、次のコンポーネントを持つVCNが作成されます: VCN、パブリック・サブネット、プライベート・サブネット、インターネット・ゲートウェイ(IG)、 NATゲートウェイ(NAT)、サービス・ゲートウェイ(SG)。
VCNの詳細を表示するには、「仮想クラウド・ネットワークの表示」をクリックします。

コンピュート・インスタンスの作成および接続

鍵を格納するディレクトリにターミナル・ウィンドウを開き、次のOpenSSHコマンドを発行して、VMへのログインに使用できるSSH暗号化鍵を作成します。ここで、<my-key>は必要なキー名です。
```
ssh-keygen -t rsa -N "" -b 2048 -C <my-key> -f <my-key>
```
このコマンドは、鍵の生成に使用されるランダムなテキストアートを生成します。完了したら、次の2つのファイルが必要です。
- 秘密キー・ファイル: <my-key>
- 公開鍵ファイル: <my-key>.pub
これらのファイルを使用して、コンピュート・インスタンスに接続します。
OCIコンソールに移動します。「OCIサービス」メニューの「コンピュート」で、「インスタンス」をクリックします。
「インスタンスの作成」をクリックし、ダイアログ・ボックスに入力します:
- インスタンスの名前付け:名前を入力します
- オペレーティング・システムまたはイメージ・ソースの選択:イメージの場合は、使用可能な最新のOracle Linuxを使用することをお薦めします。
- 可用性ドメイン:可用性ドメインの選択
- インスタンス・タイプ:「仮想マシン」を選択します
- インスタンス・シェイプ: VMシェイプを選択します

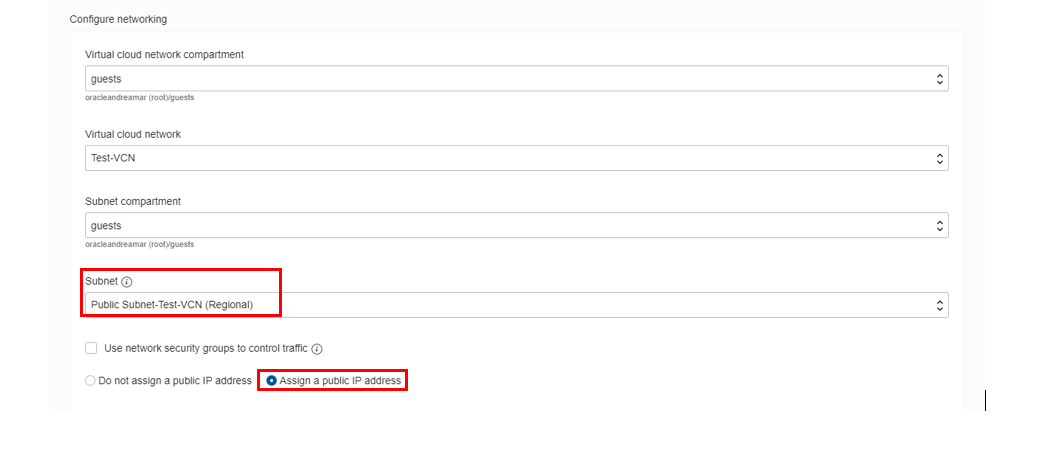

「ネットワーキングの構成」で:
- 仮想クラウド・ネットワーク・コンパートメント:コンパートメントを選択します
- 仮想クラウド・ネットワーク: VCNを選択します
- サブネット・コンパートメント:コンパートメントを選択します
- サブネット: 「パブリック・サブネット」でパブリック・サブネットを選択します
- ネットワーク・セキュリティ・グループを使用してトラフィックを制御:選択を解除したままにします
- パブリックIPアドレスの割当て:このオプションを選択します
次の項目を入力します。
- ブート・ボリューム:デフォルトのままにします
- SSHキーの追加: 「SSHキーの貼付け」を選択し、以前に保存した公開キーを貼り付けます
「作成」をクリックします。

ノート:「サービス制限」エラーが表示された場合は、VM.Standard2.1、VM.Standard.E2.1、VM.Standard1.1、VM.Standard.B1.1とは異なるシェイプを選択するか、別のADを選択します。
インスタンスが実行中状態になるまで待機します。クラウド・シェル端末で、次のコマンドを入力します。
```
cd .ssh
```
lsと入力して、SSH鍵ファイルが存在することを確認します。
次のコマンドを入力します。
```
bash
```
```

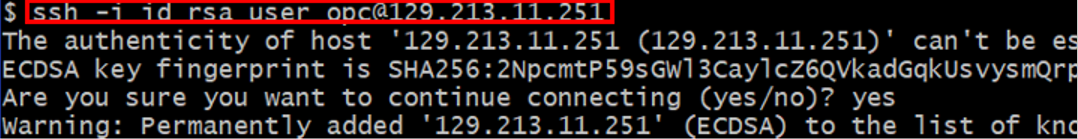

ssh -i id_rsa opc@PUBLIC_IP_OF_COMPUTE
```
ヒント:「権限拒否エラー」が表示された場合は、SSHコマンドで-iを使用していることを確認してください。コマンドを入力する必要があります。SSHコマンドをコピーして貼り付けないでください。
セキュリティ・メッセージのプロンプトが表示されたら、yesと入力します。
プロンプトにopc@<COMPUTE_INSTANCE_NAME>が表示されることを確認します。

NATゲートウェイの構成

VCN内にルート表を作成します。

OCIコンソールに切り替えます。「OCIサービス」メニューから、「ネットワーキング」の下の「仮想クラウド・ネットワーク」をクリックします。VCNを検索し、VCN名をクリックしてVCNの詳細を表示します。
「NATゲートウェイ」をクリックします。

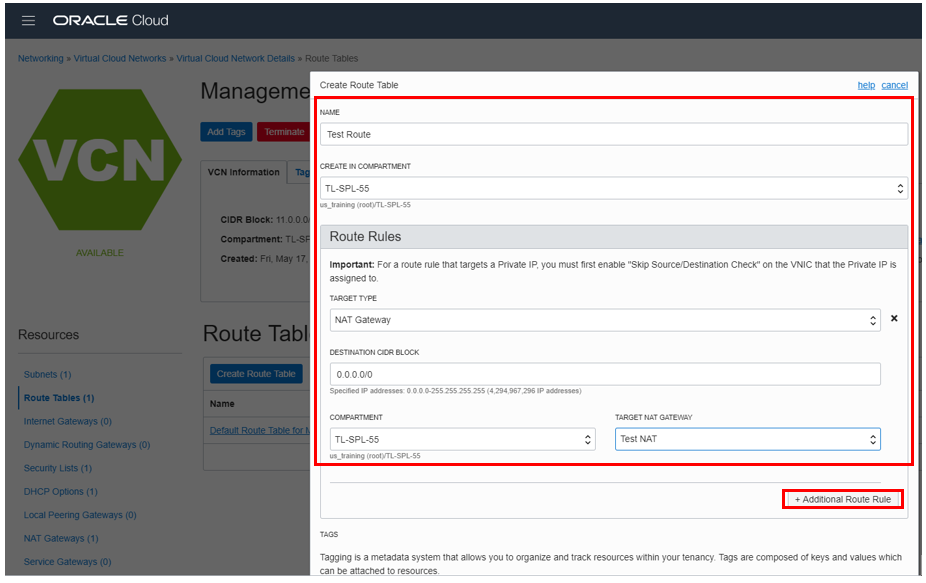

「ルート表」、「ルート表の作成」の順にクリックします。ダイアログ・ボックスに入力します。
- コンパートメントに作成:このフィールドのデフォルト値は現在のコンパートメントです。正しいコンパートメントが選択されていることを確認してください
- 名前:名前を入力します
+Additional「ルート・ルール」をクリックします
- ターゲット・タイプ: 「NATゲートウェイ」を選択します
- 宛先CIDRブロック: 0.0.0.0/0と入力します
- コンパートメント:正しいコンパートメントが選択されていることを確認します
- ターゲットNATゲートウェイ: VCNのNATゲートウェイを選択します
「ルート表の作成」をクリックします。

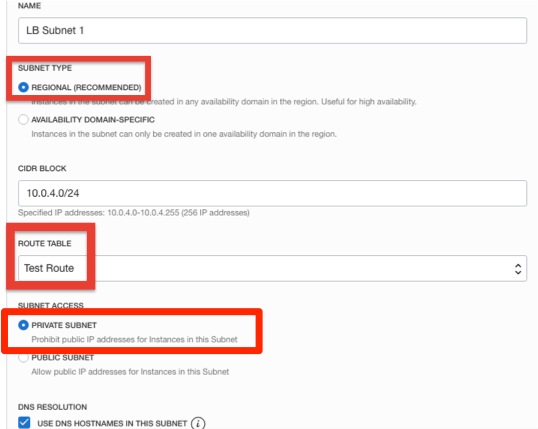

VCN名をクリックして、VCNの詳細を表示します。サブネットの作成をクリックします。ダイアログ・ボックスに入力します。
- 名前:名前を入力します
- サブネット・タイプ:地域
- CIDRブロック: CIDR (例: 10.0.5.0/24)
- ルート表:以前に作成されたルート表を選択します
ノート: デフォルト・ルート表を選択しないでください。これを行うには、このサブネット内のコンピュート・インスタンスのすべてのルーティングがNATゲートウェイを経由します。
- サブネット・アクセス:プライベート・サブネット
- DHCPオプション:デフォルトを選択します
- セキュリティ・リスト:以前に作成したセキュリティ・リストを選択します
その他のオプションはデフォルトのままにし、「サブネットの作成」をクリックします。
クラウド・シェル・ターミナルに移動し、SSH鍵ペアを生成します。次のコマンドを入力します。
```
ssh-keygen
```
Enter File in which to save the key、Created Directory、Enter passphraseおよびEnter Passphraseを再度尋ねられたら、[Enter]を押します。
次のコマンドを入力します。
```
cd ~/.ssh
```
次に
```
ls
```
秘密キーと公開キーが必要です: /home/opc/.ssh/<sshkeyname> (秘密キー)と/home/opc/.ssh/<sshkeyname>.pub (公開キー)。
次のコマンドを入力します。
```
cat ~/.ssh/id_rsa.pub
```
公開キーの内容をメモ帳にコピーして貼り付けます。この公開キーを使用して、VCNのプライベート・サブネット内のコンピュート・インスタンスを起動します。
OCIコンソール・ウィンドウに切り替え、以前に実行した2つ目のコンピュート・インスタンスを起動します。選択したサブネットが、以前に作成したプライベート・サブネットであることを確認します。
インスタンスの実行後、(インスタンス名をクリックして)インスタンスの詳細ページからインスタンスのプライベートIPアドレスをメモします。
SSHセッションをパブリック・コンピュート・インスタンスに切り替える(最初に作成したコンピュート・インスタンス)次のコマンドを入力します。
```
cd ~/.ssh
```
then
```
bash
```
```
ssh –i id_rsa opc@Private_IP_OF_COMPUTE_INSTANCE
```
ノート:ユーザー名はopcです。

ヒント:「権限拒否エラー」が表示された場合は、SSHコマンドで-iを使用していることを確認してください。

ノート:前に説明した2つ目のコンピュート・インスタンスのプライベートIPを使用します。
セキュリティ・メッセージのプロンプトが表示されたら、Yesと入力します。
プライベート・コンピュート・インスタンスで、次のコマンドを入力します。
```
ping 8.8.8.8
```
インターネット接続があることを確認します。

プライベート・サブネットのコンピュート・インスタンスにはインターネット・アクセスがあります。トラフィックは、VCNで作成およびアタッチしたNATゲートウェイを介してルーティングされるため、これが発生する可能性があります。次に、NATゲートウェイのトラフィック・トグル機能を使用して、1回のクリックでトラフィックをブロック/許可する。

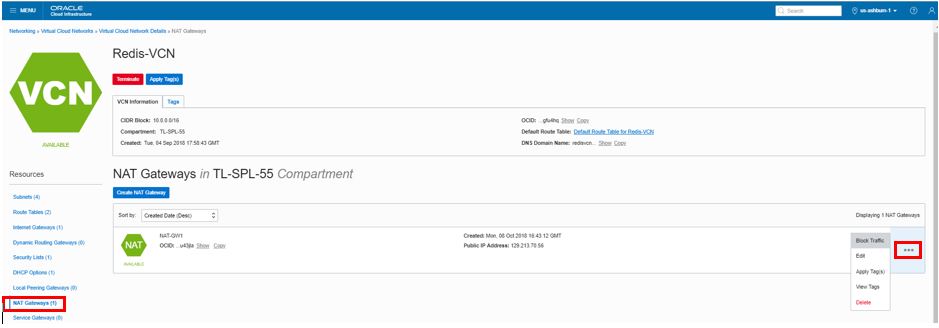

OCIコンソール・ウィンドウに切り替えます。VCNの詳細ページで、「NATゲートウェイ」をクリックします。
「アクション」アイコンにカーソルを置き、「ブロック・トラフィック」を選択します。
SSHセッションにプライベート・コンピュート・インスタンスに切り替えて、コマンドping 8.8.8.8を入力します(まだ実行されていない場合)。レスポンスがないことを確認します。
OCIコンソール・ウィンドウに戻り、前述のステップを使用して「トラフィックの許可」を選択します。SSHセッションに戻り、pingレスポンスを受信していることを確認します。

リソースの削除

OCIコンソール・ウィンドウに切り替えます。
コンピュート・インスタンスが表示されない場合は、OCIサービス・メニューから「コンピュート」の下の「インスタンス」をクリックします。
コンピュート・インスタンスを探し、「アクション」アイコンをクリックし、「終了」をクリックします。

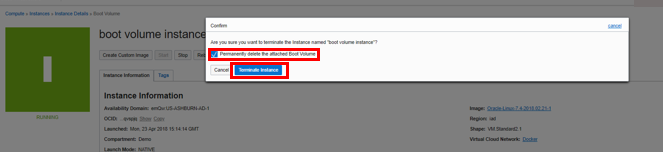

「アタッチされたブート・ボリュームを完全に削除」が選択されていることを確認し、「インスタンスの終了」をクリックします。インスタンスが完全に終了するまで待ちます。
手順を繰り返して、2つ目のコンピュート・インスタンスを削除します。
OCIサービス・メニューから、「ネットワーキング」の下の「仮想クラウド・ネットワーク」をクリックします。すべてのVCNのリストが表示されます。

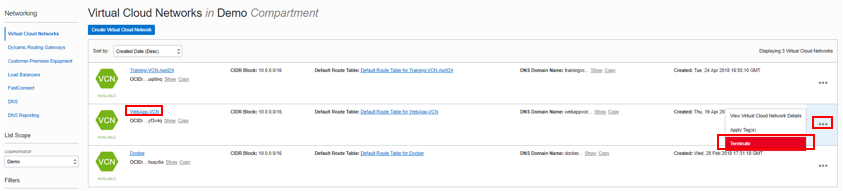

VCNを探し、「アクション」アイコンをクリックし、「終了」をクリックします。確認ウィンドウで「すべて終了」をクリックします。VCNの削除後、「閉じる」をクリックします。
