OCI VCNネイティブ・ポッド・ネットワーキングCNIプラグインを使用したOracle Cloud Infrastructure Container Engine for Kubernetesへのネットワーキング・サービスの提供

イントロダクション

デフォルトでは、Oracle Cloud Infrastructure Container Engine for Kubernetes (OKE)は、Oracle Cloud Infrastructure (OCI) VCNネイティブ・コンテナ・ネットワーク・インタフェース(CNI)プラグインを使用して、コンテナ化されたアプリケーションにネットワークまたはセキュリティ機能を提供します。このチュートリアルでは、どのようなCNIプラグインが使用されているかを確認する方法と、このデフォルトのCNIプラグイン(OCI VCNネイティブCNIプラグイン)を使用してOCI Load Balancerサービスを構成し、コンテナ内で実行されているアプリケーションにアタッチする方法について説明します。

イメージ

OCI VCNネイティブ・ポッド・ネットワーキングCNIプラグインを使用する利点は、ポッドまたはコンテナがVCNのプライベート・サブネットからIPアドレスを取得することです。つまり、Kubernetesポッドは、VM(インスタンス)またはベアメタル・ノードまたは他のワークロードと同じネットワークに存在します。

目的

タスク1: OKEを使用したKubernetesクラスタのデプロイ

選択できる様々なOKEデプロイメント・モデルの詳細は、ネットワーク・リソース構成の例を参照してください。

OKEデプロイメント・モデルの例は、次のとおりです。

例3のデプロイメント・モデルを選択します。詳細は、3つのワーカー・ノードを使用したOracle Cloud Infrastructure Container Engine for Kubernetesの設定を参照してください。

タスク2: インストールされたCNIプラグインの確認

OKEを使用するKubernetesクラスタが完全にデプロイされ、これにアクセスできる場合は、次のコマンドを実行できます。

  1. 次のコマンドを実行します

    iwan_hooge@cloudshell:~ (eu-amsterdam-1)$ **kubectl get all -n kube-system**
NAME                                      READY   STATUS    RESTARTS     AGE
pod/coredns-64ffdf5cf7-lvrhq              1/1     Running   0            2d
pod/coredns-64ffdf5cf7-rmxt8              1/1     Running   0            2d
pod/coredns-64ffdf5cf7-vq76p              1/1     Running   0            2d
pod/csi-oci-node-ghff6                    1/1     Running   0            2d
pod/csi-oci-node-jrjpr                    1/1     Running   0            2d
pod/csi-oci-node-r68qz                    1/1     Running   1 (2d ago)   2d
pod/kube-dns-autoscaler-5bb955d5c-r2j2q   1/1     Running   0            2d
pod/kube-proxy-5cznp                      1/1     Running   0            2d
pod/kube-proxy-fddrd                      1/1     Running   0            2d
pod/kube-proxy-sb769                      1/1     Running   0            2d
pod/proxymux-client-7s7f9                 1/1     Running   0            2d
pod/proxymux-client-lngrm                 1/1     Running   0            2d
pod/proxymux-client-qxlf2                 1/1     Running   0            2d
**pod/vcn-native-ip-cni-hkfjz               1/1     Running   0            2d
pod/vcn-native-ip-cni-pdv4c               1/1     Running   0            2d
pod/vcn-native-ip-cni-qfvk8               1/1     Running   0            2d**

NAME               TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)                  AGE
service/kube-dns   ClusterIP   10.96.5.5    <none>        53/UDP,53/TCP,9153/TCP   2d

NAME                                      DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR                                 AGE
daemonset.apps/csi-oci-node               3         3         3       3            3           <none>                                        2d
daemonset.apps/kube-proxy                 3         3         3       3            3           beta.kubernetes.io/os=linux                   2d
daemonset.apps/node-termination-handler   0         0         0       0            0           oci.oraclecloud.com/oke-is-preemptible=true   2d
daemonset.apps/nvidia-gpu-device-plugin   0         0         0       0            0           <none>                                        2d
daemonset.apps/proxymux-client            3         3         3       3            3           node.info.ds_proxymux_client=true             2d
**daemonset.apps/vcn-native-ip-cni          3         3         3       3            3           <none>                                        2d**

NAME                                  READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/coredns               3/3     3            3           2d
deployment.apps/kube-dns-autoscaler   1/1     1            1           2d

NAME                                            DESIRED   CURRENT   READY   AGE
replicaset.apps/coredns-64ffdf5cf7              3         3         3       2d
replicaset.apps/kube-dns-autoscaler-5bb955d5c   1         1         1       2d
iwan_hooge@cloudshell:~ (eu-amsterdam-1)$

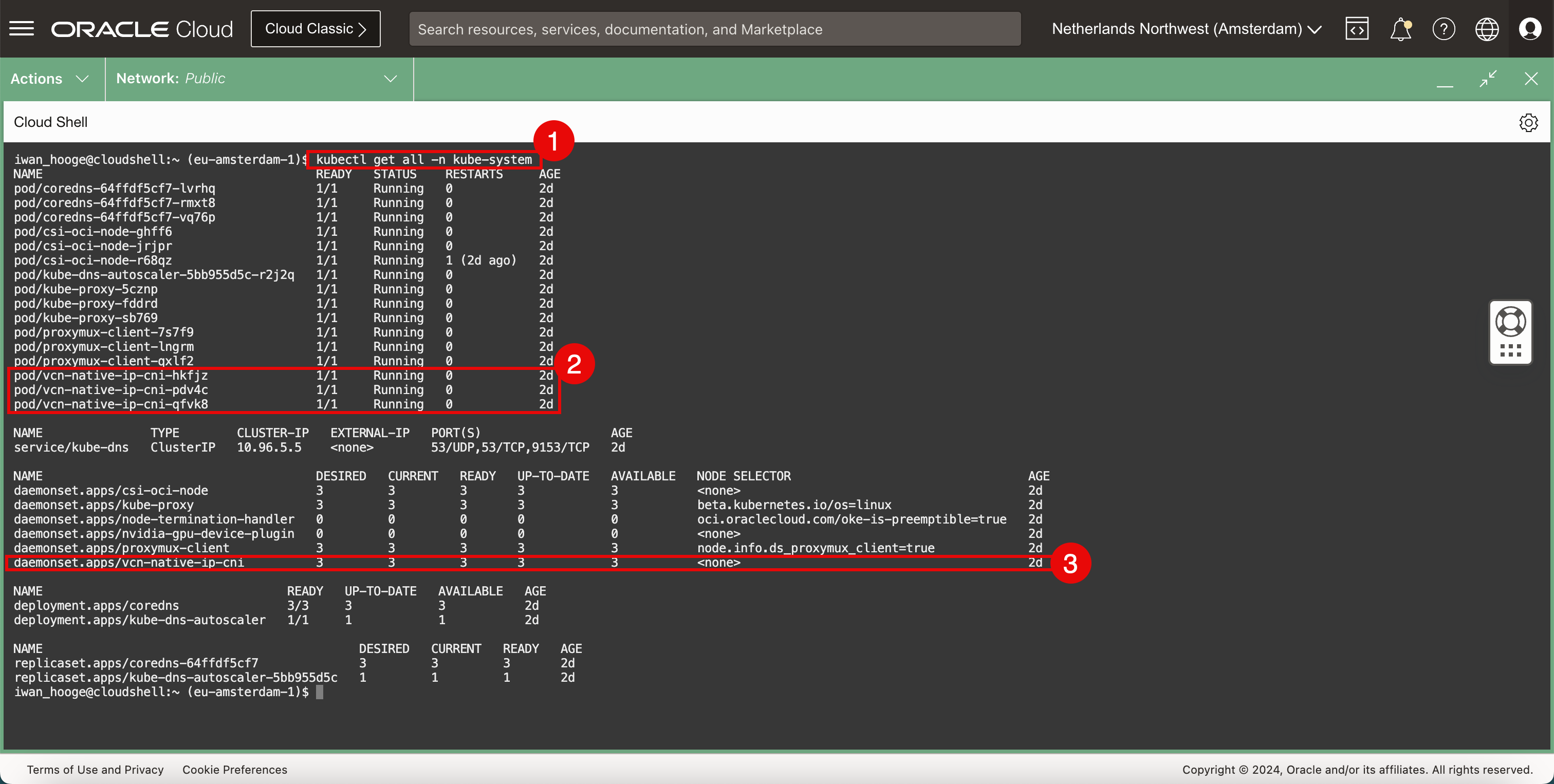

  2. ポッド・セクションの出力では、名前がvcn-nativeであることに注意してください。

  3. デーモンセット・セクションの出力では、名前がvcn-nativeであることに注意してください。

イメージ

これにより、OCI VCNネイティブ・ポッド・ネットワーキングCNIプラグインがこのデプロイされたOKEデプロイメントに現在使用されていることが示されます。

タスク3: サンプル・アプリケーションのデプロイ

このサンプル・アプリケーションをOCI VCNネイティブ・ポッド・ネットワーキングCNIプラグインとともに使用し、次のタスクでOCI Load Balancerサービス・タイプを有効にします。

  1. 次のコマンドを実行して、OKE内にサンプルNginxアプリケーションをデプロイします。

    iwan_hooge@cloudshell:~ (eu-amsterdam-1)$ kubectl apply -f https://k8s.io/examples/application/deployment.yaml
deployment.apps/nginx-deployment created

  2. 次のコマンドを実行して、デプロイされたサンプルNginxアプリケーションの詳細を確認します。

    iwan_hooge@cloudshell:~ (eu-amsterdam-1)$ kubectl describe deployment nginx-deployment
Name:                   nginx-deployment
Namespace:              default
CreationTimestamp:      Fri, 08 Mar 2024 07:57:02 +0000
Labels:                 <none>
Annotations:            deployment.kubernetes.io/revision: 1
Selector:               app=nginx
Replicas:               2 desired | 2 updated | 2 total | 2 available | 0 unavailable
StrategyType:           RollingUpdate
MinReadySeconds:        0
RollingUpdateStrategy:  25% max unavailable, 25% max surge
Pod Template:
  Labels:  app=nginx
  Containers:
   nginx:
    Image:        nginx:1.14.2
    Port:         80/TCP
    Host Port:    0/TCP
    Environment:  <none>
    Mounts:       <none>
  Volumes:        <none>
Conditions:
  Type           Status  Reason
  ----           ------  ------
  Available      True    MinimumReplicasAvailable
  Progressing    True    NewReplicaSetAvailable
OldReplicaSets:  <none>
NewReplicaSet:   nginx-deployment-86dcfdf4c6 (2/2 replicas created)
Events:
  Type    Reason             Age   From                   Message
  ----    ------             ----  ----                   -------
  Normal  ScalingReplicaSet  14s   deployment-controller  Scaled up replica set nginx-deployment-86dcfdf4c6 to 2
iwan_hooge@cloudshell:~ (eu-amsterdam-1)$

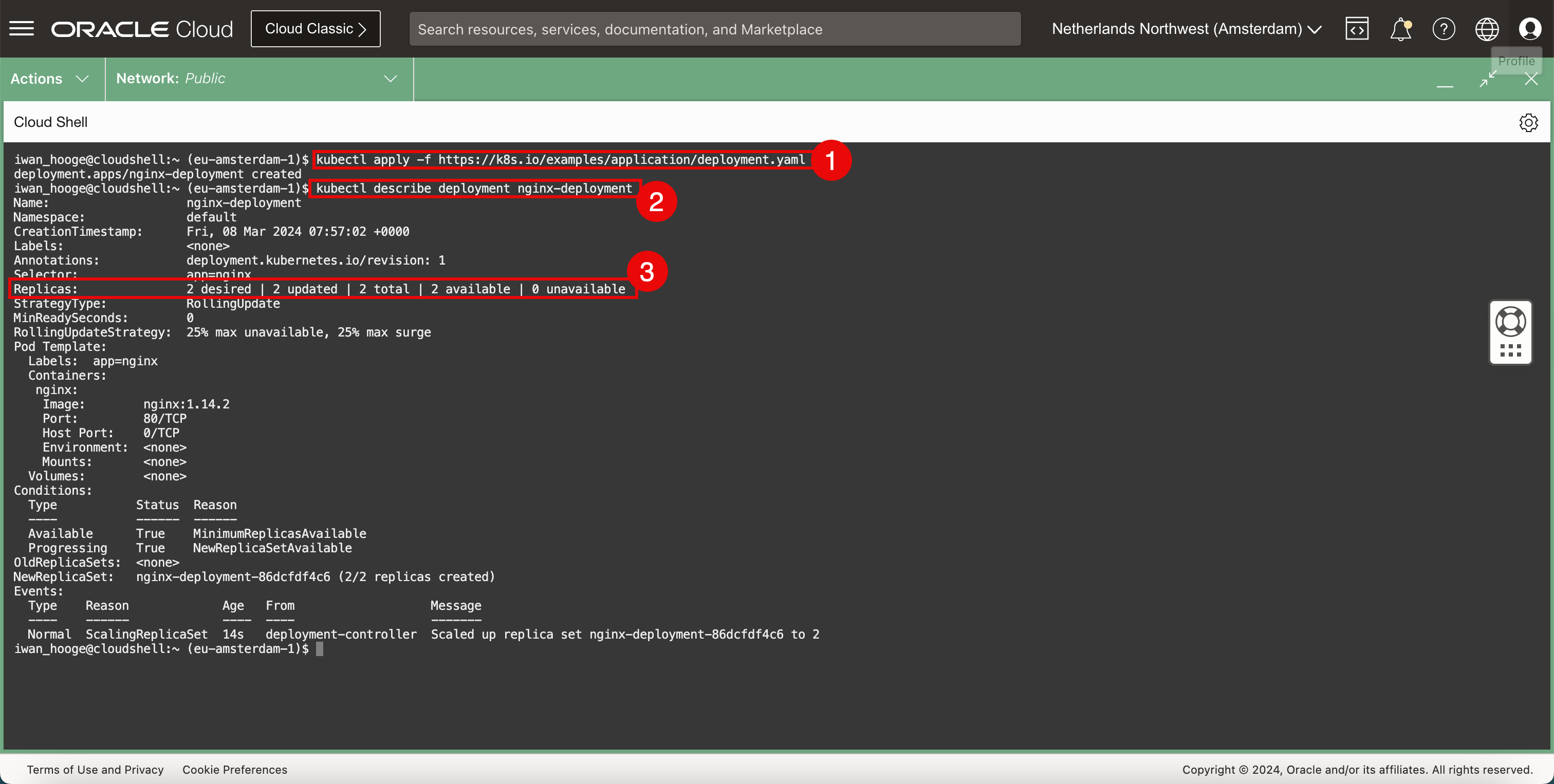

  3. アプリケーションが2つのポッドを使用してデプロイされていることを確認します。

イメージ

  1. 次のコマンドを実行して、デプロイされたポッドを詳しく確認します。

    iwan_hooge@cloudshell:~ (eu-amsterdam-1)$ kubectl get pods
NAME                                READY   STATUS    RESTARTS   AGE
nginx-deployment-86dcfdf4c6-fdxgz   1/1     Running   0          3m46s
nginx-deployment-86dcfdf4c6-fqrkh   1/1     Running   0          3m46s
iwan_hooge@cloudshell:~ (eu-amsterdam-1)$

  2. Nginxアプリケーションのインスタンスまたはポッドまたはレプリカが2つあり、ステータスがRUNNINGに設定されていることを確認します。

イメージ

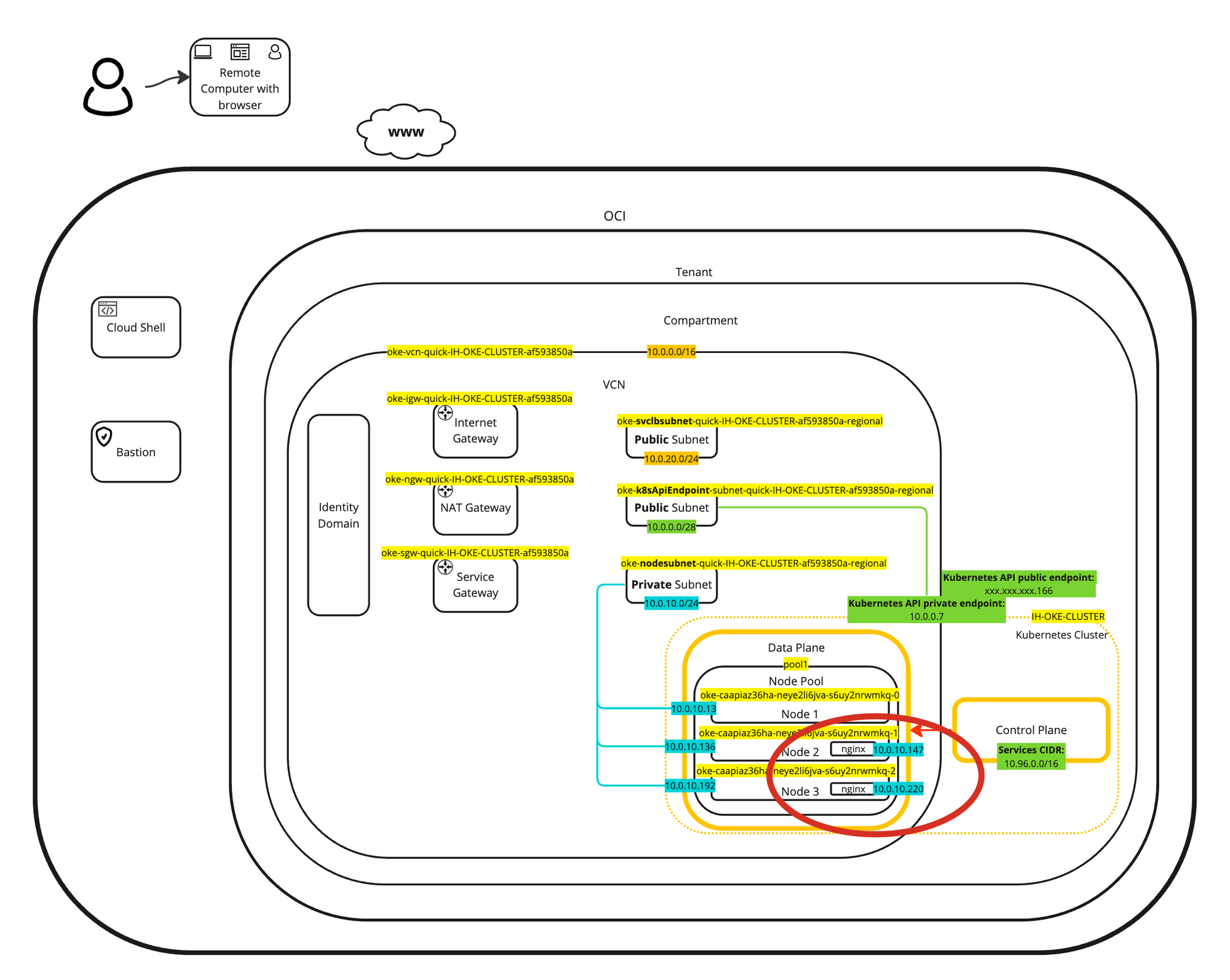

次の図に、デプロイメントの視覚的な表現を示します。ワーカー・ノード内のデプロイ済の2つのポッドにフォーカスします。

イメージ

OCI VCNネイティブ・ポッド・ネットワーキングCNIプラグインを使用する利点は、ポッドまたはコンテナがVCNのプライベート・サブネットからIPアドレスを取得することです。つまり、Kubernetesポッドは、VM(インスタンス)またはベアメタル・ノードまたは他のワークロードと同じネットワークに存在します。

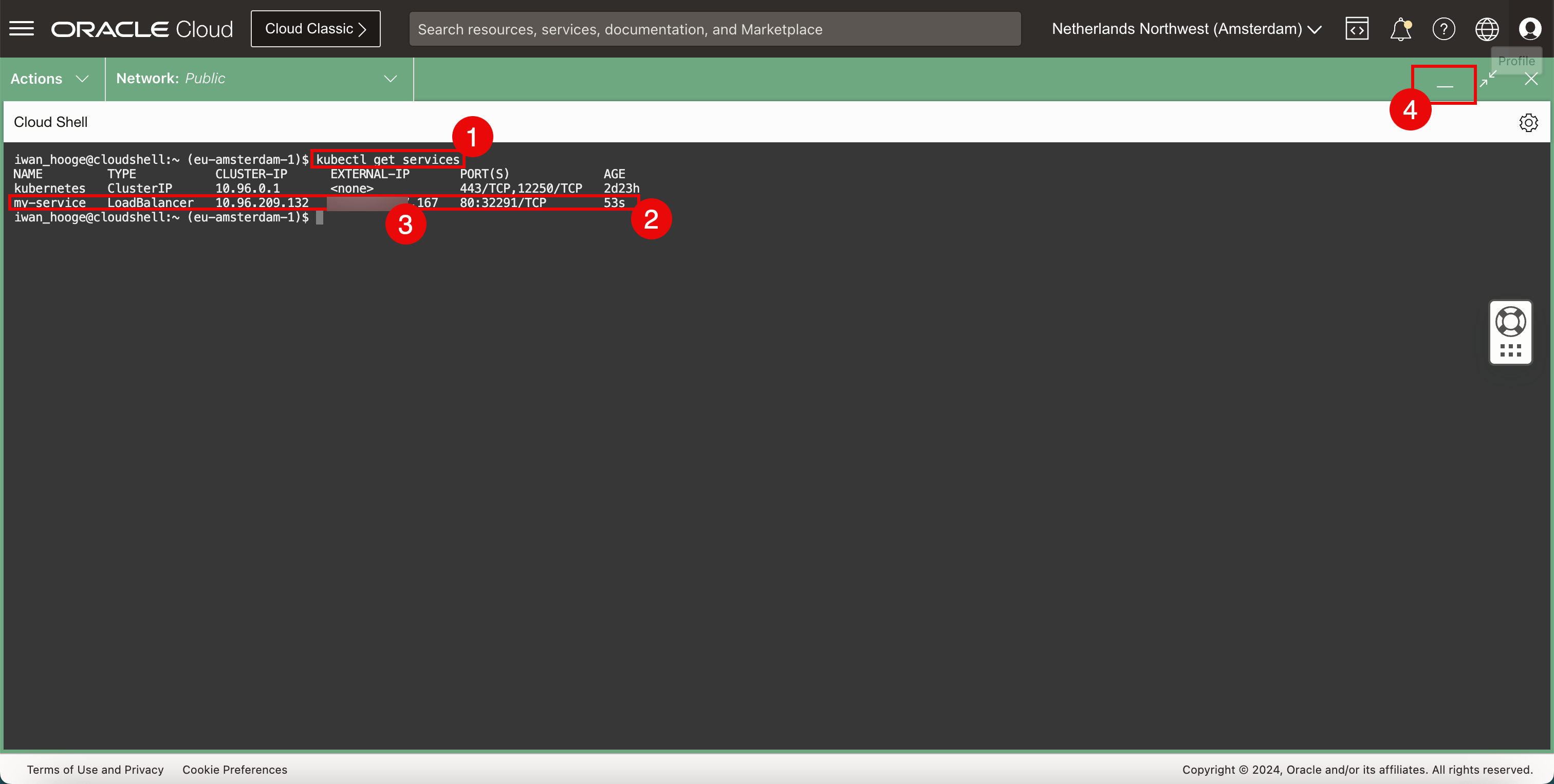

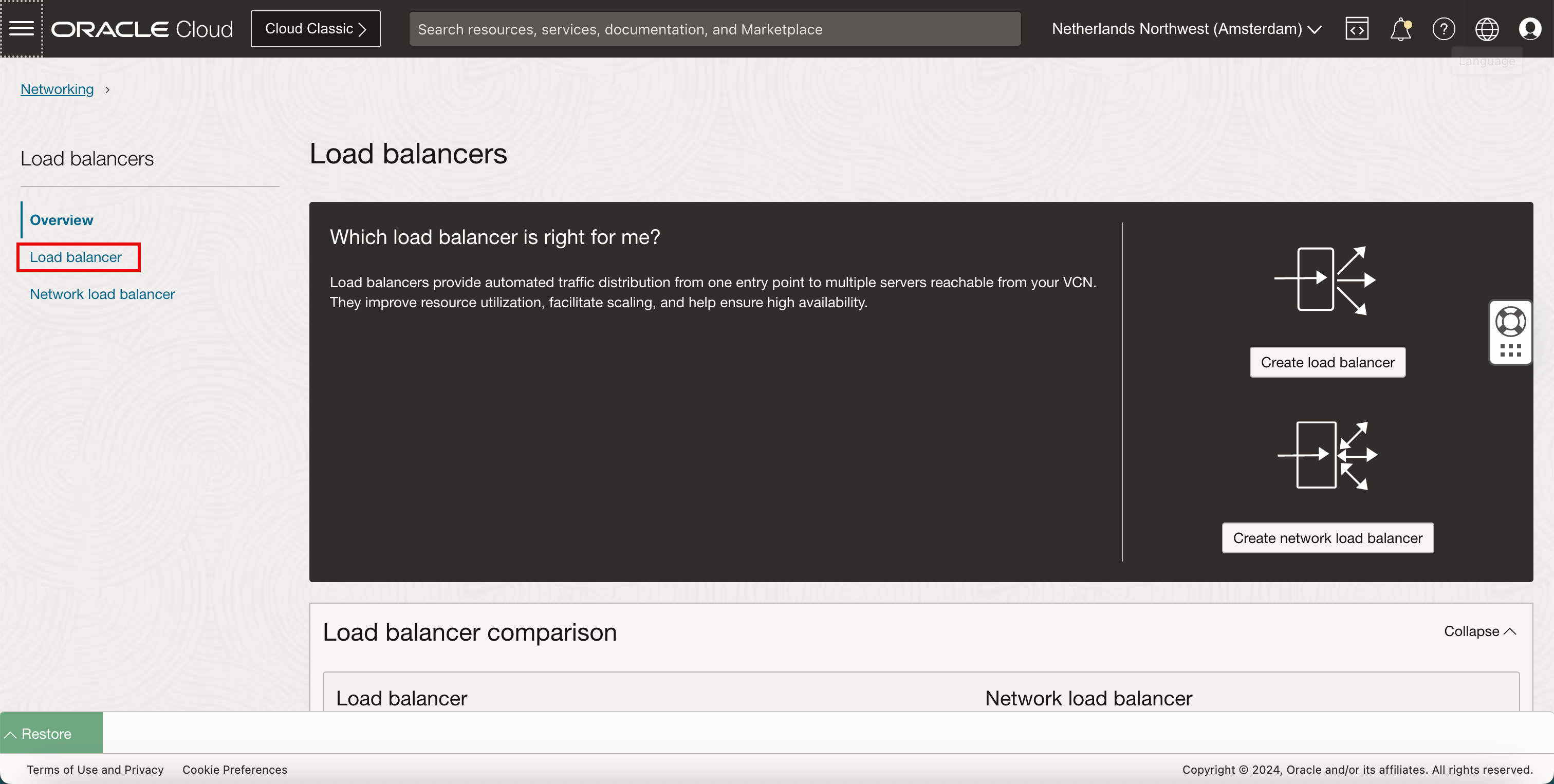

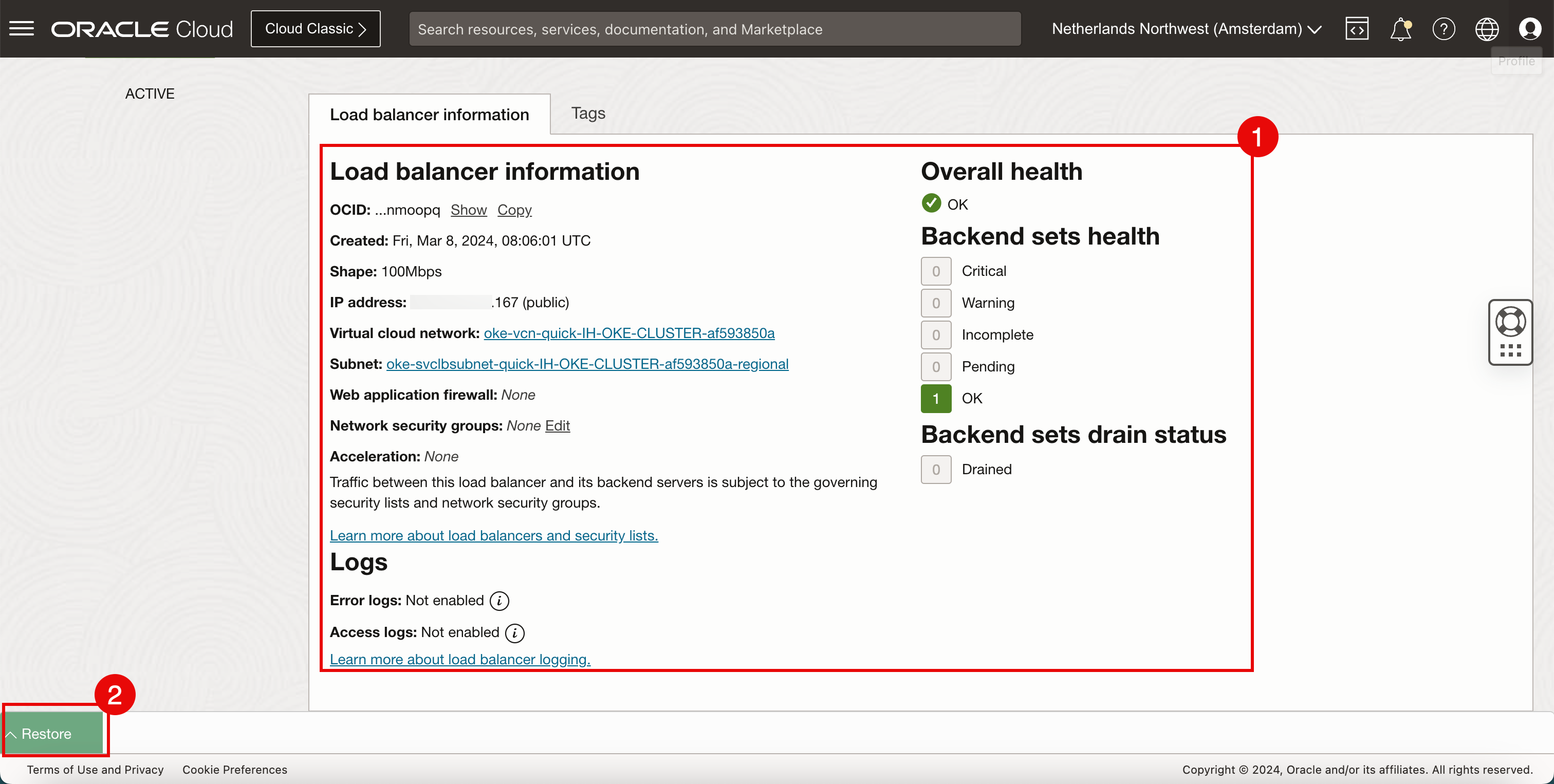

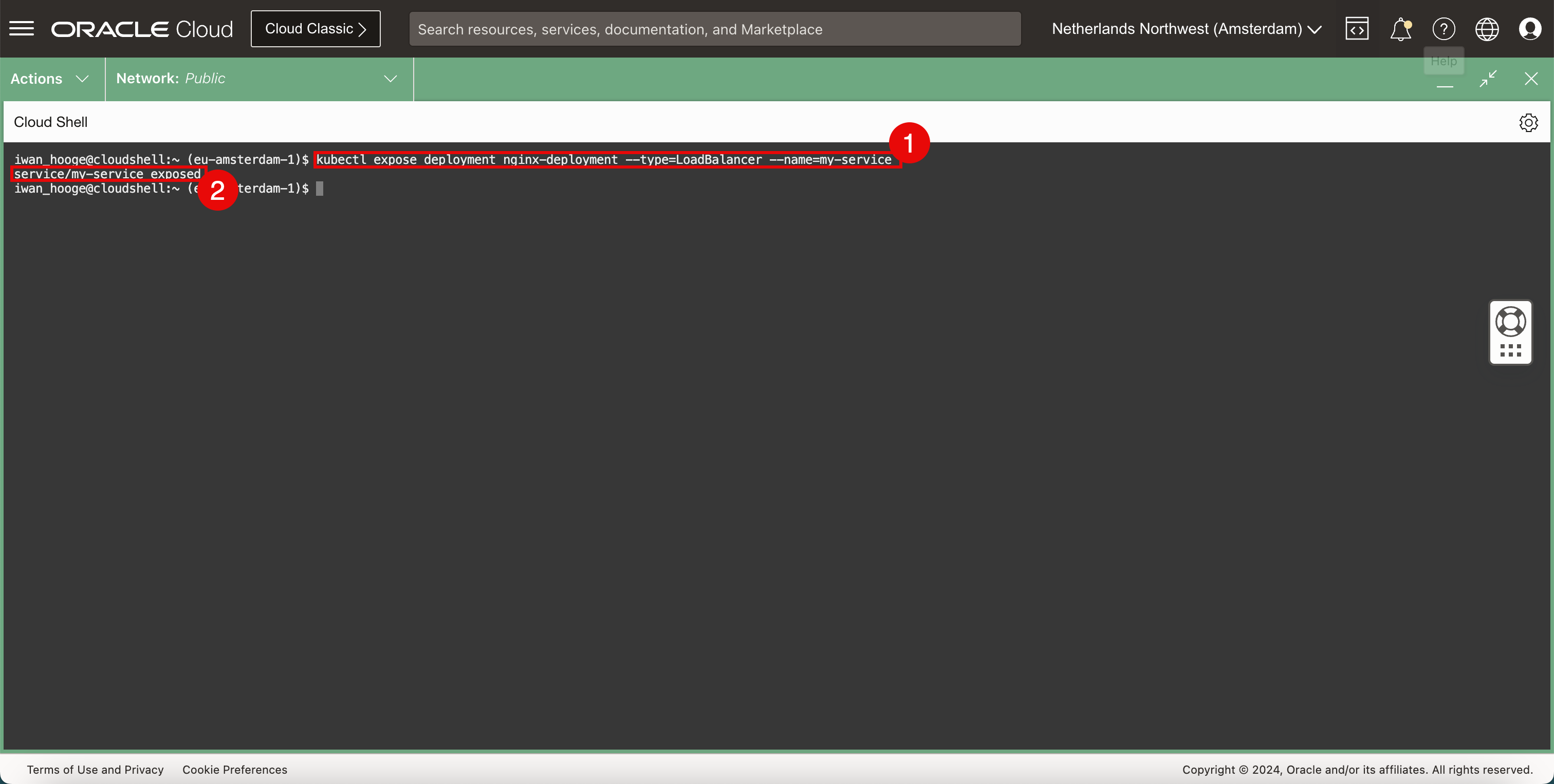

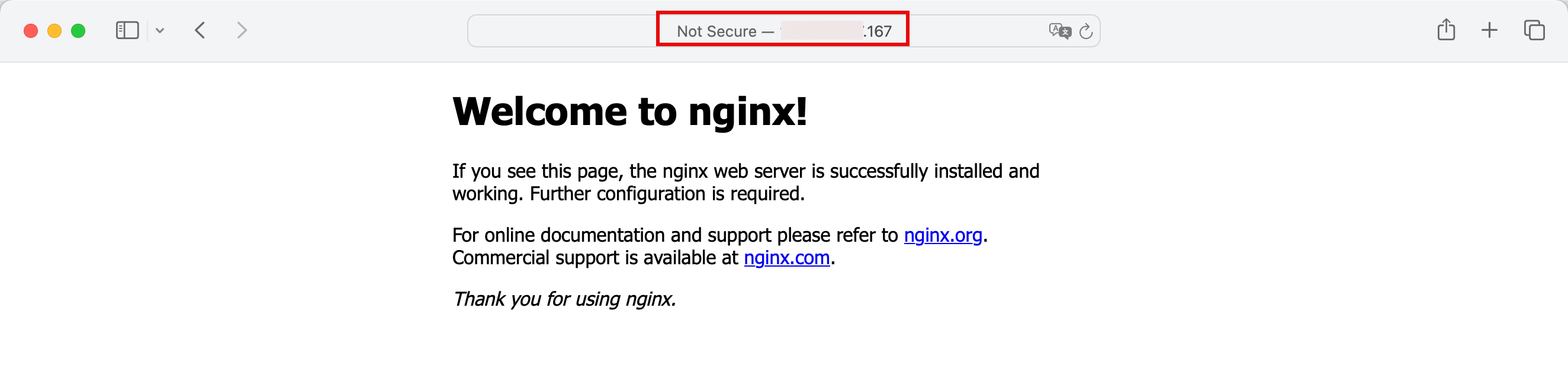

タスク4: Load BalancerタイプのKubernetesサービスの構成

サンプル・アプリケーションはOKE内で実行されており、ロード・バランサ・タイプのネットワーク・サービスをアプリケーションにアタッチすることで、アプリケーションをネットワークまたはインターネットに公開する時期です。

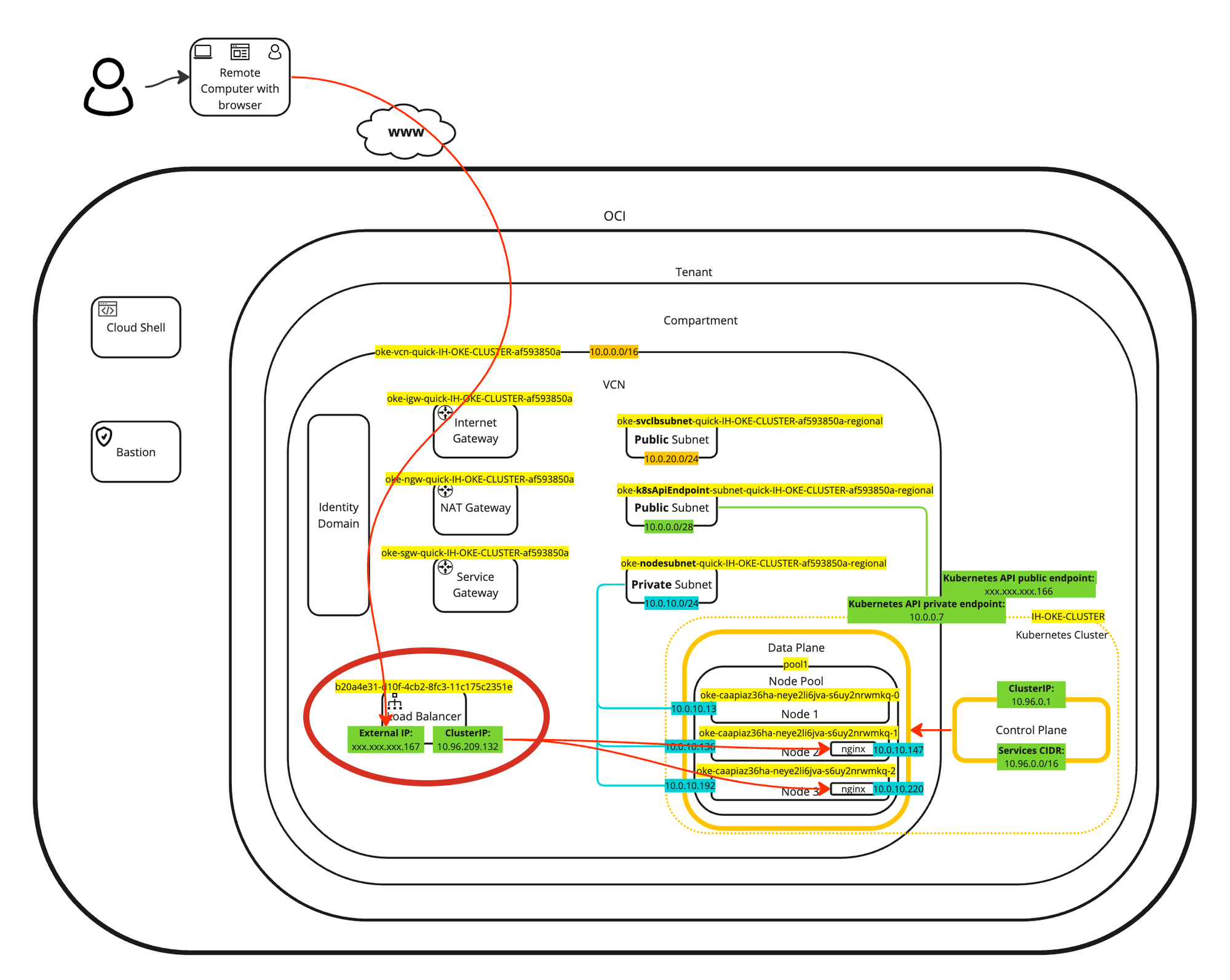

ロード・バランサ・デプロイメントのビジュアル表現は、次の図を参照してください。ロード・バランサに注目します。

イメージ

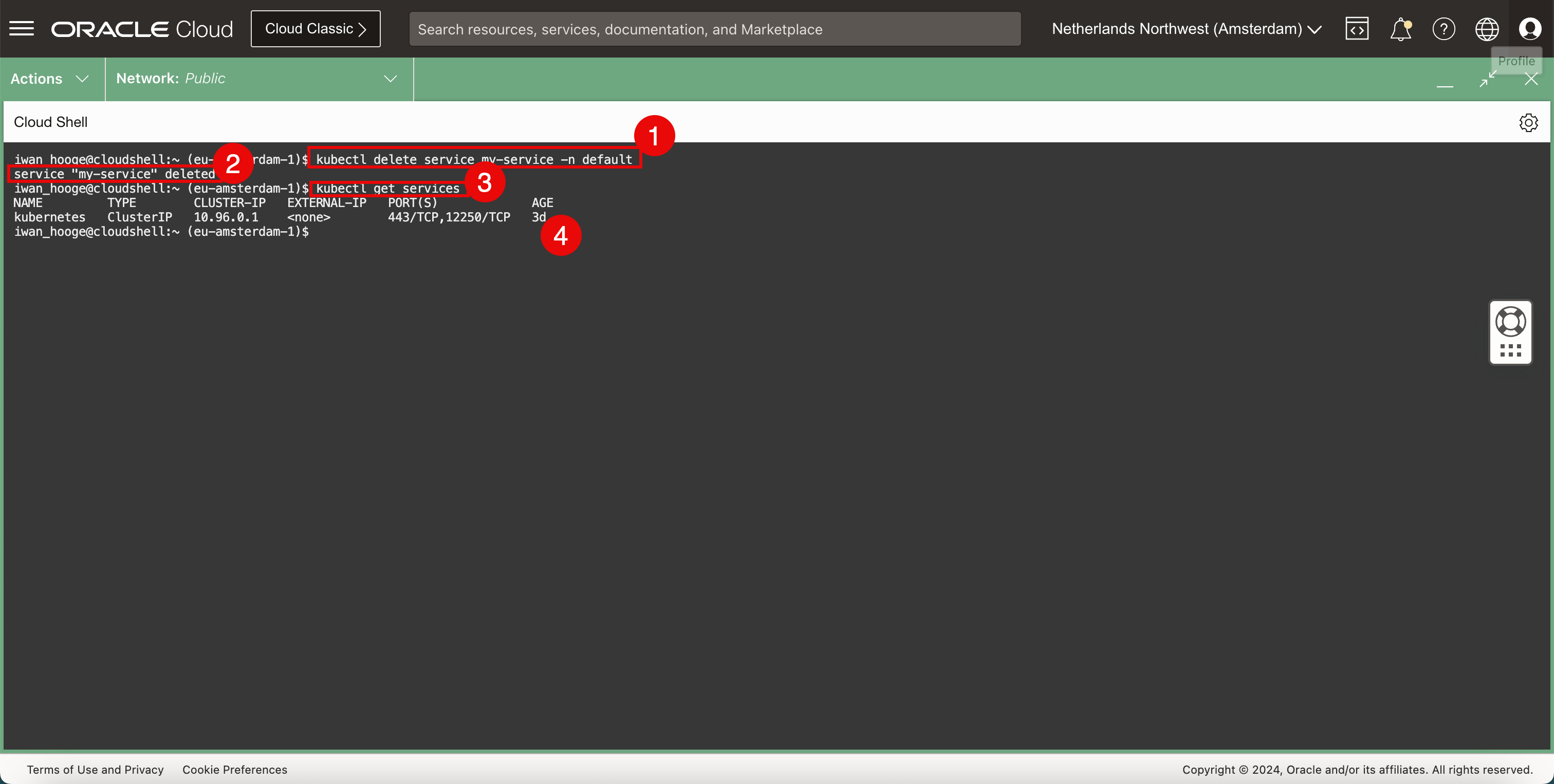

タスク5: Load Balancerタイプのサンプル・アプリケーションとKubernetesサービスの削除

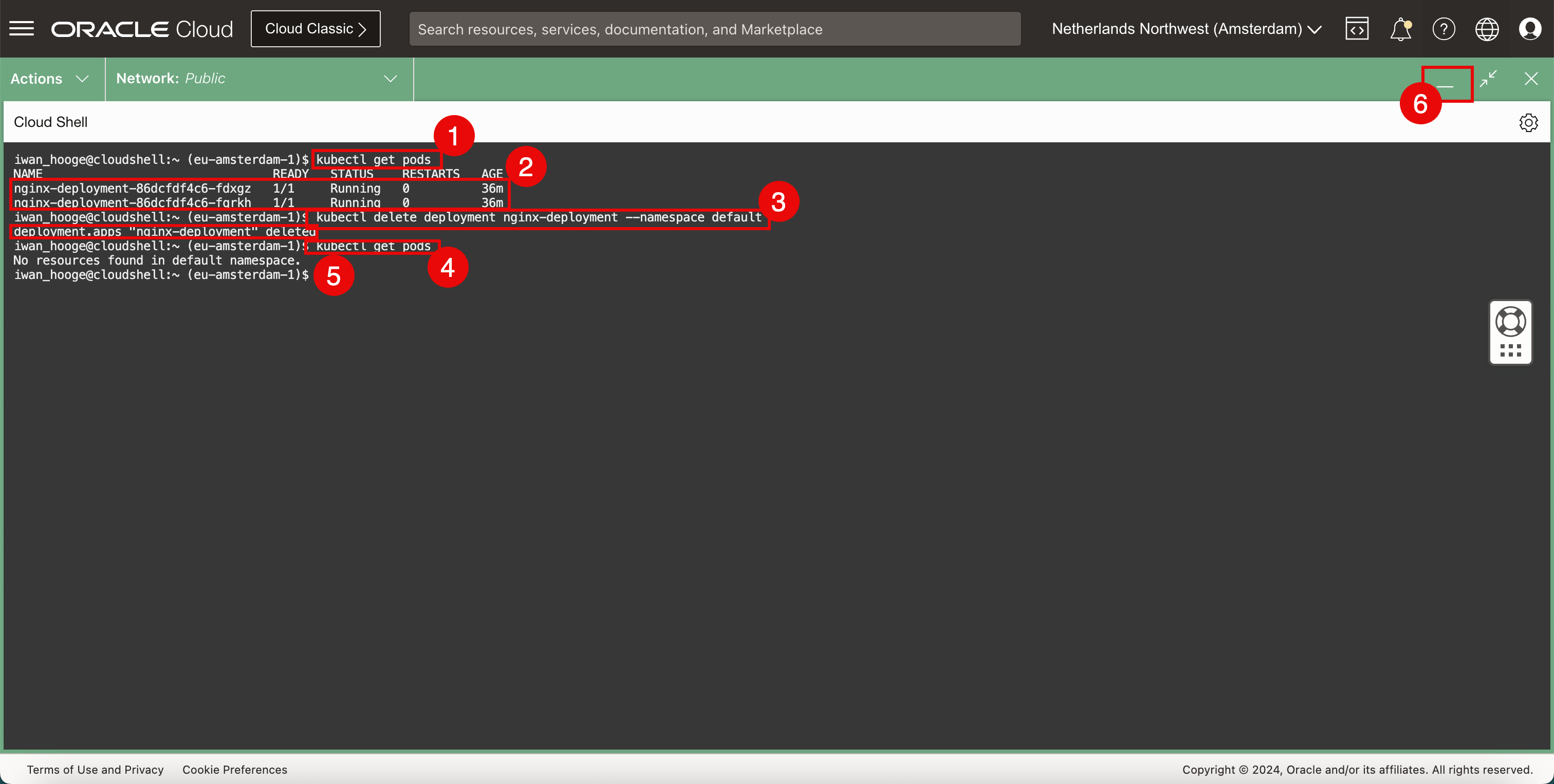

サンプル・アプリケーションをデプロイし、ロード・バランサ・タイプの新しいKubernetesネットワーク・サービスを作成しました。アプリケーションおよびサービスをクリーンアップする時期です。

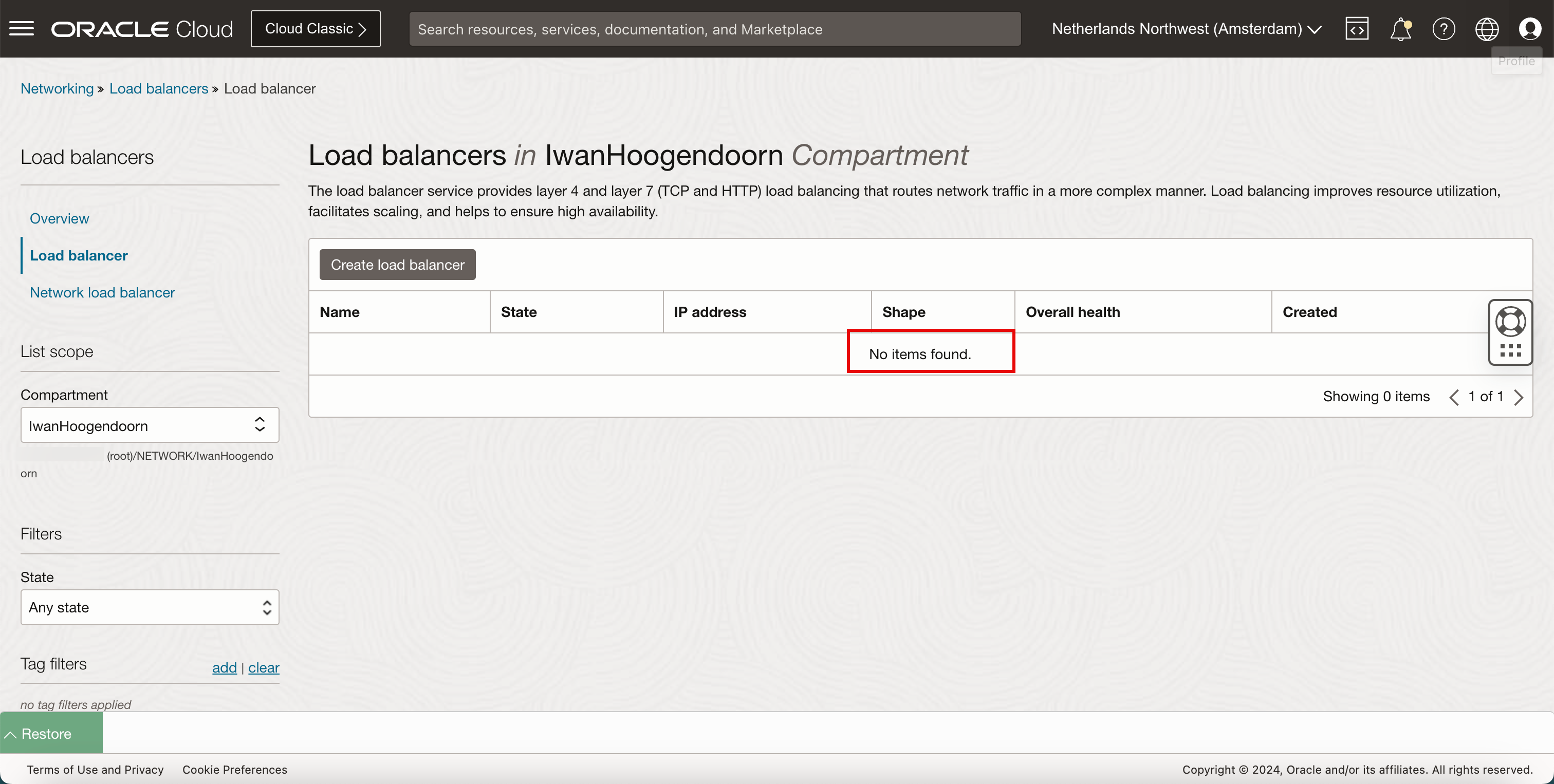

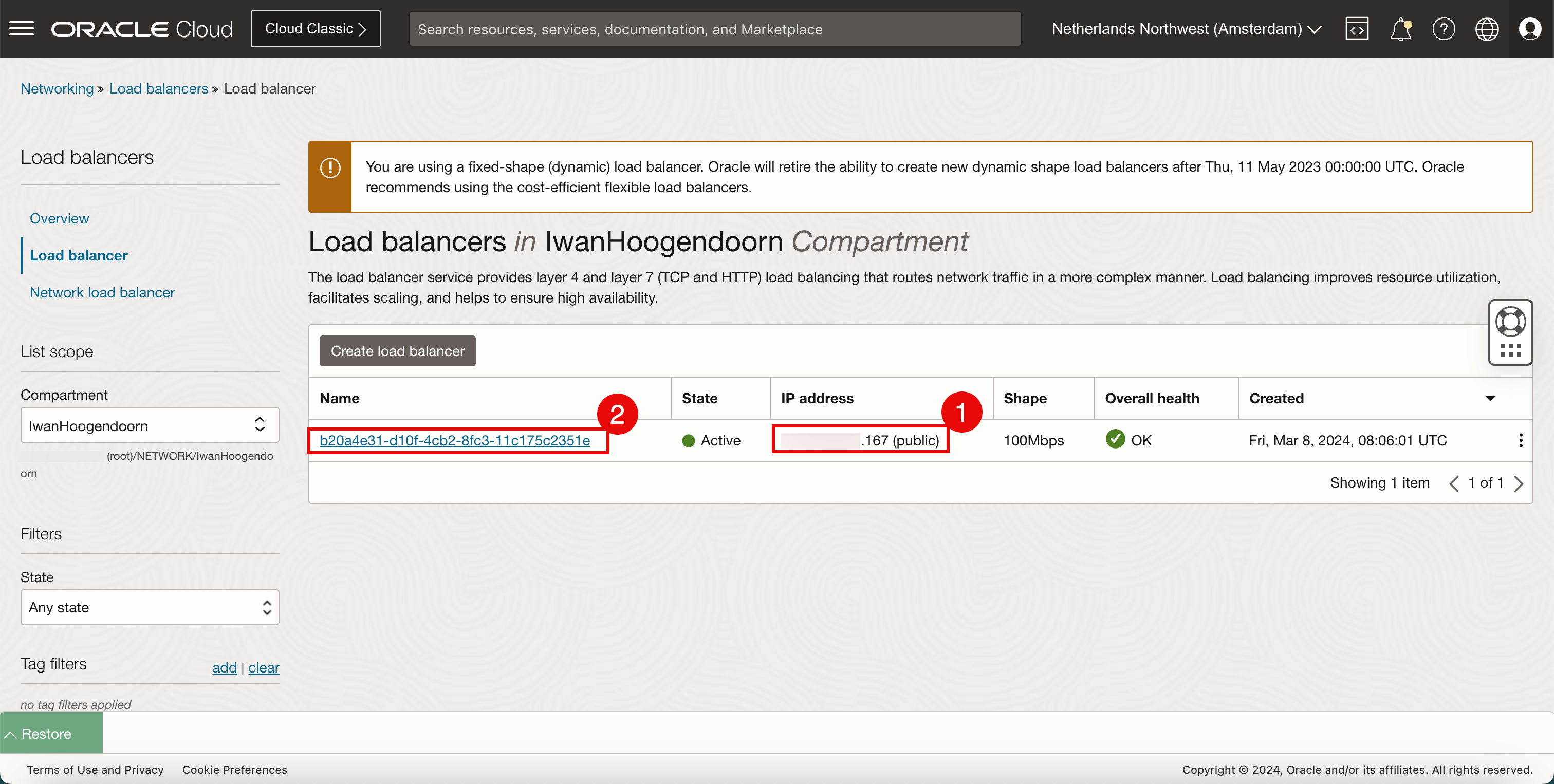

ロード・バランサはデプロイされていないことに注意してください。

イメージ

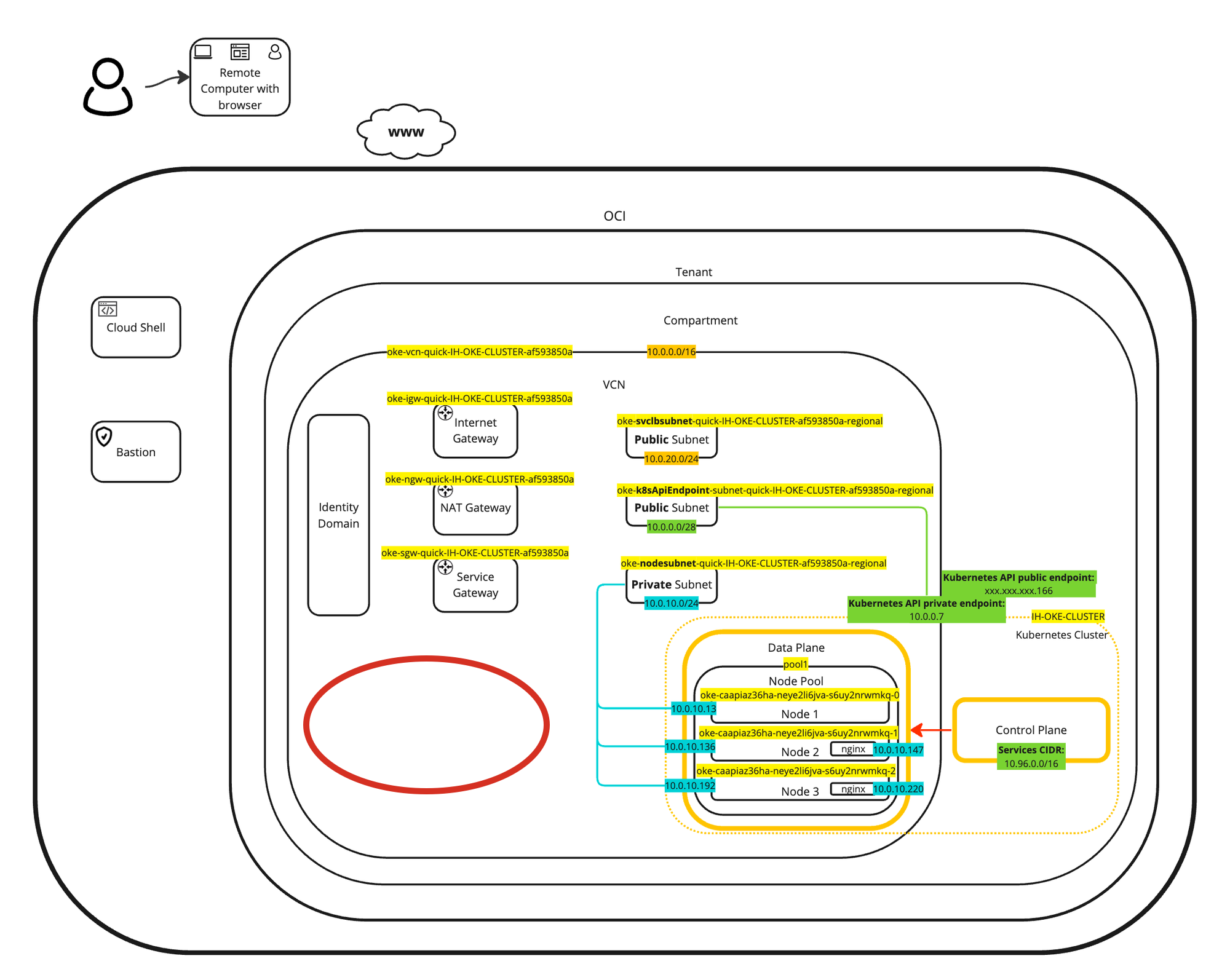

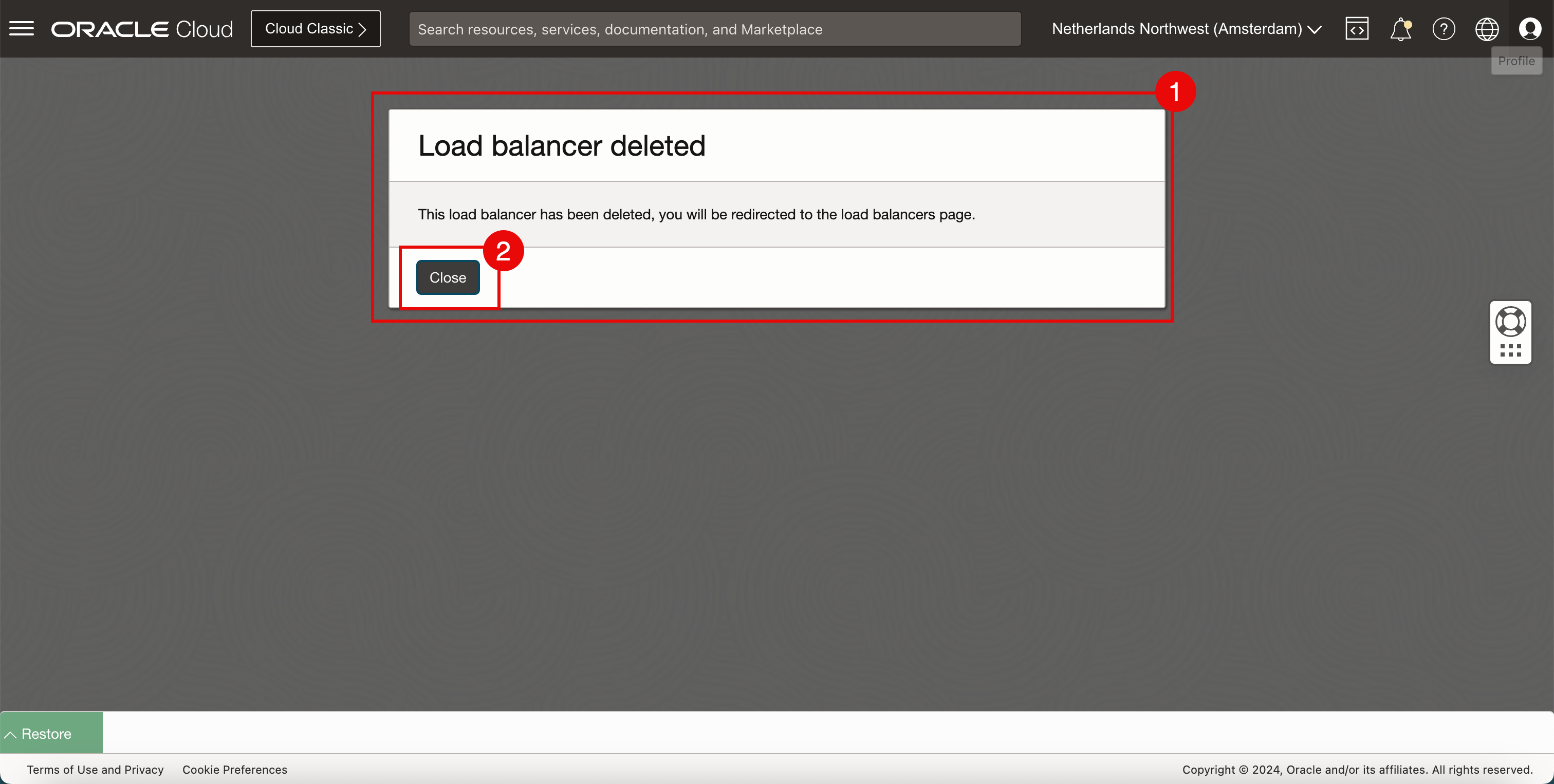

ロード・バランサの削除を視覚的に表したものを次の図に示します。ロード・バランサがデプロイされなくなった部分に注目します。

イメージ
