ノート:

このチュートリアルでは、Oracle Cloudへのアクセスが必要です。無料アカウントにサインアップするには、Oracle Cloud Infrastructure Free Tierの開始を参照してください。
Oracle Cloud Infrastructureの資格証明、テナンシおよびコンパートメントの値の例を使用します。演習を完了するときに、これらの値をクラウド環境に固有の値に置き換えます。

Oracle Cloud Infrastructure Kubernetes Engineを使用したTerraformでのKubernetesクラスタのデプロイ

イントロダクション

Oracle Cloud Infrastructure Kubernetes Engine(OCI Kubernetes EngineまたはOKE)にTerraformを使用してKubernetesをデプロイすると、クラウドでコンテナ化されたアプリケーションを管理するための合理化されたスケーラブルなアプローチが提供されます。Oracle Cloud InfrastructureのマネージドKubernetesサービスであるOKEは、Kubernetesクラスタのデプロイメント、管理およびスケーリングを簡素化します。

Infrastructure as Code (IaC)ツールであるTerraformを使用すると、OKEクラスタのプロビジョニングおよび構成を自動化して、一貫性と効率性を確保できます。この組み合わせにより、繰り返し可能なデプロイメント、インフラストラクチャのバージョン管理、簡単な更新が可能になり、Oracle Cloud Infrastructureエコシステムの活用を検討しているクラウドネイティブおよびDevOpsに焦点を当てたチームに最適です。

このチュートリアルでは、Terraformを使用して、OCI OKEに非常に固有のKubernetesアーキテクチャをデプロイします。

次のコンポーネントをデプロイします。

インターネット・ゲートウェイ
NATゲートウェイ
サービス・ゲートウェイ
7 xサブネット(プライベートおよびパブリック)
2つのノード・プール
4つのワーカー・ノード(インスタンス)
要塞(インスタンス)
演算子(インスタンス)

イメージ

目的

OKEを使用して、TerraformでKubernetesクラスタをデプロイします。

前提条件

Terraformを使用してOCIにオブジェクトをデプロイするには、まずTerraformスクリプトを認証および実行するための環境を準備する必要があります。詳細は、タスク2: 認証のための環境の準備およびTerraformスクリプトの実行を参照してください。

タスク1: Terraformスクリプトを使用したリポジトリのクローニング

terraform-oci-okeからterraform-oci-okeリポジトリをクローニングします。
1. このチュートリアルを書くとき、最新バージョンは5.1.8です。
2. 完全なzipファイルを完全なリポジトリでダウンロードするか、git cloneコマンドを使用してリポジトリをクローニングできます。
3. バージョンをクリックして、5.1.8ブランチにアクセスします。
1. 5.1.8ブランチにいることに注意してください。
2. 「docs」フォルダをクリックします。
srcフォルダをクリックします。
SUMMARY.mdファイルをクリックします。
「開始」をクリックします。
1. まだ5.1.8ブランチにいることに注意してください。他のブランチには、コード・バージョンに応じて異なるタイプのドキュメント・ステップが含まれる場合があります。
2. 「開始」ページが表示されており、このページでタイトルの表示内容が正確に行われることに注意してください。
次の出力では、「スタート・ガイド」ページを使用してこのチュートリアルを作成する方法を確認できます。
1. git cloneコマンドを実行して、リポジトリをクローニングします。
```
iwhooge@iwhooge-mac ~ % git clone https://github.com/oracle-terraform-modules/terraform-oci-oke.git tfoke
```
2. 次のコマンドを実行して、フォルダをリポジトリ・フォルダに変更します。
3. 次のコマンドを実行して、フォルダのコンテンツをリストします。
4. リポジトリのすべてのファイルを表示できます。

このディレクトリ内に、次の内容のproviders.tfファイルを作成します。

providers.tf:

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
}

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.home_region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
  alias            = "home"
}

次のコマンドを実行して、フォルダ・コンテンツをリストします。
providers.tfファイルが作成されることに注意してください。

イメージ

次のコマンドを実行してTerraformを初期化し、必要なモジュールをアップグレードします。
```
iwhooge@iwhooge-mac tfoke % terraform init --upgrade
```
「Terraformは正常に初期化されました」というメッセージが表示されます。

イメージ

terraform.tfvarsファイルを作成するには、次の情報が使用可能であることを確認してください。この情報は、タスク2: 認証のための環境の準備およびTerraformスクリプトの実行のステップを使用して取得できます。

テナンシOCID	ocid1.tenancy.oc1..aaaaaaaaXXX
ユーザーOCID	ocid1.user.oc1..aaaaaaaaXXX
フィンガープリント	30:XXX
領域	me-abudhabi-1
Private Key Path	~/.oci/4-4-2023-rsa-key.pem
コンパートメントのOCID	ocid1.compartment.oc1..aaaaaaaaXXX

このディレクトリ内に、次の内容のterraform.tfvarsファイルを作成する必要があります。

terraform.tfvars:

# Identity and access parameters
api_fingerprint      = "30:XXX"
api_private_key_path = "~/.oci/4-4-2023-rsa-key.pem"

home_region = "me-abudhabi-1"
region      = "me-abudhabi-1"
tenancy_id  = "ocid1.tenancy.oc1..aaaaaaaaXXX"
user_id     = "ocid1.user.oc1..aaaaaaaaXXX"

# general oci parameters
compartment_id = "ocid1.compartment.oc1..aaaaaaaaXXX"
timezone       = "Australia/Sydney"

# ssh keys
ssh_private_key_path = "~/.ssh/id_rsa"
ssh_public_key_path  = "~/.ssh/id_rsa.pub"

# networking
create_vcn               = true
assign_dns               = true
lockdown_default_seclist = true
vcn_cidrs                = ["10.0.0.0/16"]
vcn_dns_label            = "oke"
vcn_name                 = "oke"

# Subnets
subnets = {
  bastion  = { newbits = 13, netnum = 0, dns_label = "bastion", create="always" }
  operator = { newbits = 13, netnum = 1, dns_label = "operator", create="always" }
  cp       = { newbits = 13, netnum = 2, dns_label = "cp", create="always" }
  int_lb   = { newbits = 11, netnum = 16, dns_label = "ilb", create="always" }
  pub_lb   = { newbits = 11, netnum = 17, dns_label = "plb", create="always" }
  workers  = { newbits = 2, netnum = 1, dns_label = "workers", create="always" }
  pods     = { newbits = 2, netnum = 2, dns_label = "pods", create="always" }
}

# bastion
create_bastion           = true
bastion_allowed_cidrs    = ["0.0.0.0/0"]
bastion_user             = "opc"

# operator
create_operator                = true
operator_install_k9s           = true


# iam
create_iam_operator_policy   = "always"
create_iam_resources         = true

create_iam_tag_namespace = false // true/*false
create_iam_defined_tags  = false // true/*false
tag_namespace            = "oke"
use_defined_tags         = false // true/*false

# cluster
create_cluster     = true
cluster_name       = "oke"
cni_type           = "flannel"
kubernetes_version = "v1.29.1"
pods_cidr          = "10.244.0.0/16"
services_cidr      = "10.96.0.0/16"

# Worker pool defaults
worker_pool_size = 0
worker_pool_mode = "node-pool"

# Worker defaults
await_node_readiness     = "none"

worker_pools = {
  np1 = {
    shape              = "VM.Standard.E4.Flex",
    ocpus              = 2,
    memory             = 32,
    size               = 1,
    boot_volume_size   = 50,
    kubernetes_version = "v1.29.1"
  }
  np2 = {
    shape            = "VM.Standard.E4.Flex",
    ocpus            = 2,
    memory           = 32,
    size             = 3,
    boot_volume_size = 150,
    kubernetes_version = "v1.30.1"
  }
}

# Security
allow_node_port_access       = false
allow_worker_internet_access = true
allow_worker_ssh_access      = true
control_plane_allowed_cidrs  = ["0.0.0.0/0"]
control_plane_is_public      = false
load_balancers               = "both"
preferred_load_balancer      = "public"

次のコマンドを実行して、フォルダ・コンテンツをリストします。
terraform.tfvarsファイルが作成されることに注意してください。

イメージ

タスク2: Terraform適用の実行および必要なリソース(VCN、サブネットなど)を使用した1つのOKEクラスタの作成

次のコマンドを実行して、Terraformを使用してOKEでのKubernetesクラスタ・デプロイメントを計画します。
```
iwhooge@iwhooge-mac tfoke % terraform plan
```
1. このTerraformコードでは77個のオブジェクトがデプロイされることに注意してください。
2. terraform applyコマンドを実行します。

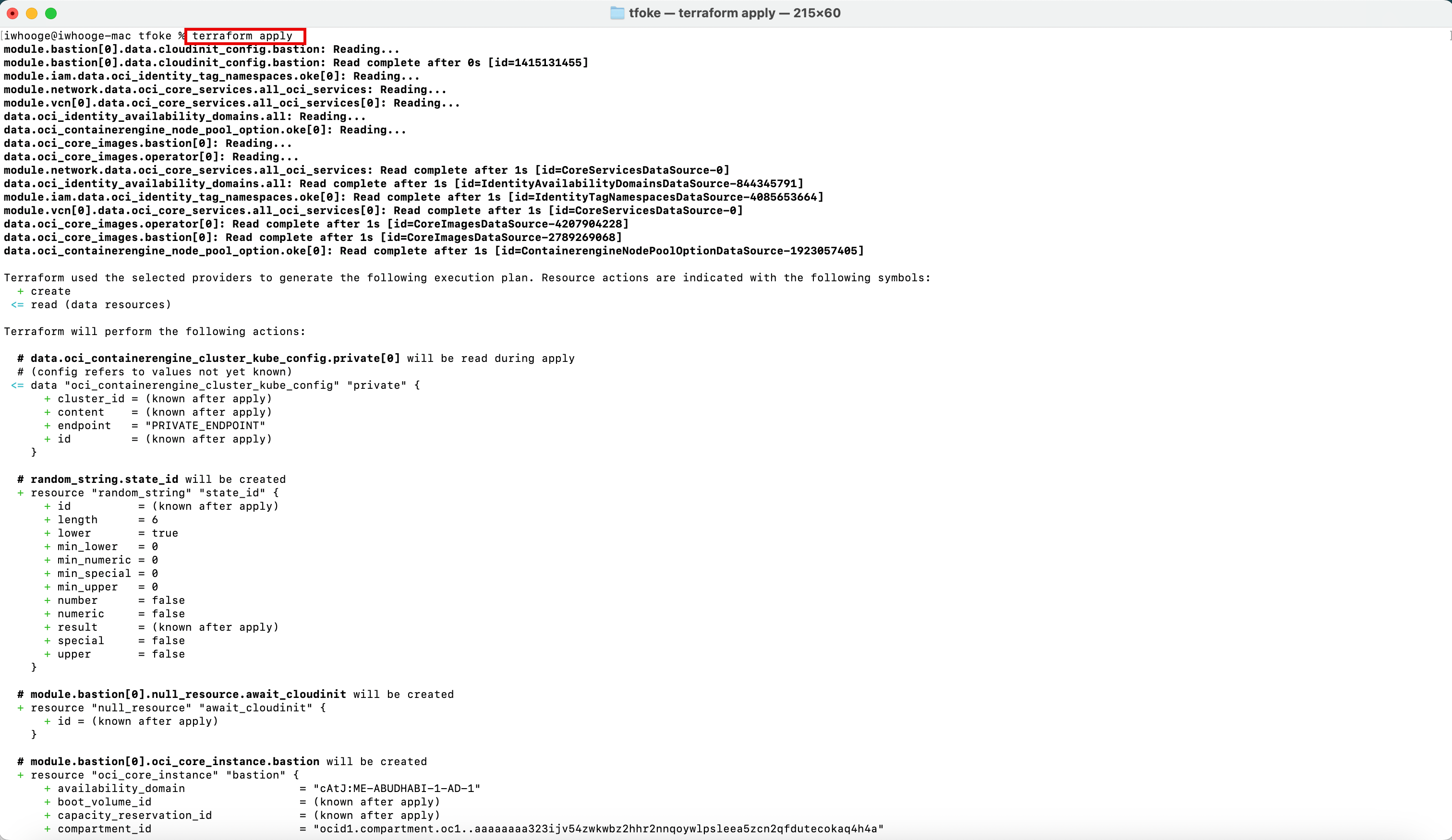

次のコマンドを実行して、Terraformを使用してOKEにKubernetesクラスタ・デプロイメントを適用します。
```
iwhooge@iwhooge-mac tfoke % terraform apply
```
1. このTerraformコードでは77個のオブジェクトがデプロイされることに注意してください。
2. デプロイメントを続行するには、yesを入力します。
デプロイメントが終了すると、適用が完了したというメッセージが表示されます。

参照に必要な有用な情報が提供されている出力に注意してください。

出力:

apiserver_private_host = "10.0.0.22"

availability_domains = tomap({

  "1" = "cAtJ:ME-ABUDHABI-1-AD-1"

})

bastion_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkxxxxxx5chephxjadkxqa2ekxksb5gokj4q"

bastion_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaxxxxxxxxxxxy5qm22odw7by37h77ki6cosoqd7pzwq"

bastion_public_ip = "129.151.149.237"

bastion_subnet_cidr = "10.0.0.0/29"

bastion_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxxxxxmyzp6f2czibfr6534evfkt7m2a"

cluster_endpoints = tomap({

  "kubernetes" = ""

  "private_endpoint" = "10.0.0.22:6443"

  "public_endpoint" = ""

  "vcn_hostname_endpoint" = "cbyedhyevbq.cp.oke.oraclevcn.com:6443"

})

cluster_id = "ocid1.cluster.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxx57gz5q26hmpzkbcbyedhyevbq"

control_plane_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaavxvgoewcgxxxxxxxxxxxxx6psycdz6zz5gaf6re4kcxa"

control_plane_subnet_cidr = "10.0.0.16/29"

control_plane_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaajvvpdmuixxxxxxxxxxxjkpx77hqu3v2s4qilnp56a"

dynamic_group_ids = tolist([

  "ocid1.dynamicgroup.oc1..aaaaaaaafsikvwgexxxxxxxxx5tx2u4c2s2eic4sslwyabva",

])

ig_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaalxxxxxxxxxxxxxxcyzrl2af4ihrkhcjttu2w7aq"

int_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaanwppaafc7fyiwcoyhjxxxxxxxxxxxxxxxxx6a6752l7547gxg7ea"

int_lb_subnet_cidr = "10.0.2.0/27"

int_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaawo5xmcwwbzk3gxxxxxxxxxxxxxxxxxxjjfllbvsdauaq"

lpg_all_attributes = {}

nat_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaapqn3uqtszdcxxxxxxxxxxxxxxxxxliwveow232xgffigq"

operator_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac5exxxxxxxxxxxxxxxxxxxxxxxrfdxsjdfzmq56jja"

operator_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaao5kh3z3eaf4zhbtxixxxxxxxxxxxxxxxxxxxxxevyds3cbrjqzthv5ja"

operator_private_ip = "10.0.0.14"

operator_subnet_cidr = "10.0.0.8/29"

operator_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaa6vnirazbox2edmtnxrzhxxxxxxxxxxxxxxxxxxxishk7556iw6zyq"

pod_subnet_cidr = "10.0.128.0/18"

pod_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaasfnwg3lnyphk5h275r46ksi3xxxxxxxxxxxxxxxxxxxxxxxqz25iwkcinxa"

policy_statements = tolist([

  "Allow dynamic-group oke-operator-lccwyk to MANAGE clusters in compartment id ocid1.compartment.oc1..aaaaaaaa323ijv54zwkwbz2hhr2nnqoywlpxxxxxxxxxxxxxxxxxxxxxxxtecokaq4h4a",

])

pub_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaae5stez5u26g6x75dy5nf72mfcixxxxxxxxxxxxxxxxxxxxxxxx2nwkwv5nkaa"

pub_lb_subnet_cidr = "10.0.2.32/27"

pub_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaagr5j2l6tu3rmroejg6t4nrixxxxxxxxxx6oar6xcirvq"

ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

state_id = "lccwyk"

vcn_id = "ocid1.vcn.oc1.me-abudhabi-1.amaaaaaapkbrwsaatndqrw3xq7e7krqfxxxxxxxxxxxxxxxpywz4qvhida"

worker_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaazbpfavygiv4xy3khfi7cxunixxxxxxxxxxxxxxxxjvsm6jqtja"

worker_pool_ids = {

  "np1" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaauo57ekyoiiaif25gq7uwrpxxxxxxxxxxxxxxpsnygeam7t2wa"

  "np2" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaa7423cp6zyntxwxokol3kmdxxxxxxxxxxxxx3wnayv2xq6nyq"

}

worker_pool_ips = {

  "np1" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac3t3smjsyxjgen4zqjpxxxxxxxxxxxxx663igu7cznla" = "10.0.90.37"

  }

  "np2" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac2eayropnzgazrxxxxxxxxxxxxxxxxpiykrq4r5pbga" = "10.0.125.238"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsace4aup47ukjcedxxxxxxxxxxxxxxxxxx2hdxbsyiitva" = "10.0.92.136"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsacojjri4b7qsaxxxxxxxxxxxxxxxxxnarf75ejv7a2a" = "10.0.111.157"

  }

}

worker_subnet_cidr = "10.0.64.0/18"

worker_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaarrnazbrmwbiyl3ljmdxhgmxxxxxxxxxxxxxxxxxxxv3wtgmiucnsa"

iwhooge@iwhooge-mac tfoke %

タスク3: OCIコンソールでのTerraformデプロイメントの確認

OCIコンソールに移動し、次のTerraformデプロイメントを確認します。

OCI Kubernetesエンジン・クラスタ
- OCIコンソールに移動します。
  1. 「開発者サービス」に移動し、「Kubernetesクラスタ(OKE)」をクリックします。
  2. タスク2で作成したoke Kubernetesクラスタをクリックします。
- 下へスクロール
  1. 「ノード・プール」をクリックします。
  2. np1ノード・プールをクリックします。
- 下へスクロール
- np1ノード・プールには1つのワーカー・ノードがあることに注意してください。
- 前のページに移動し、np2ノード・プールをクリックします。
- 下へスクロール
- np2ノード・プールには3つのワーカー・ノードがあります。
インスタンス
- OCIコンソールに移動します。
  1. 「コンピュート」に移動し、「インスタンス」をクリックします。
  2. Kubernetesクラスタの4つのワーカー・ノードを確認します。
  3. Kubernetesクラスタのオペレータを確認します。
  4. Kubernetesクラスタの要塞ホストを確認します。
仮想クラウド・ネットワーク
- OCIコンソールに移動し、「ネットワーキング」、「仮想クラウド・ネットワーク」に移動して、「OK」VCNをクリックします。
- 「サブネット」をクリックすると、Kubernetesクラスタの7つのサブネットがすべて表示されます。
- 次の図は、Terraformスクリプトでこれまでに作成した内容を示しています。

タスク4: 要塞および演算子を使用した接続性のチェック

出力には、Terraformデプロイメントが完了したときにKubernetes環境に接続するためのコマンドがいくつかあります。

次のコマンドを実行して、要塞ホストに接続します。
```
ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"
```

次のコマンドを実行して、要塞ホストを介してKubernetesオペレータに接続します。

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

オペレータからKubernetesクラスタを管理します。yesを2回入力し、kubectl get nodesコマンドを実行してKubernetesワーカー・ノードを取得します。

SSH接続を容易にするには、~/.ssh/configファイルに次のコマンドを追加します。

Host bastion47
    HostName 129.xxx.xxx.xxx
    user opc
    IdentityFile ~/.ssh/id_rsa
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

Host operator47
    HostName 10.0.0.14
    user opc
    IdentityFile ~/.ssh/id_rsa
    ProxyJump bastion47
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

~/.ssh/configファイルに次のコンテンツを追加すると、SSHコマンドで単純名を使用できます。

iwhooge@iwhooge-mac tfoke % ssh operator47

イメージ

タスク5: Terraformを使用したKubernetesクラスタの削除

terraform destroyコマンドを実行して、OKEでKubernetesクラスタを削除します。
```
iwhooge@iwhooge-mac tfoke % terraform destroy
```
yesと入力します。

破棄プロセスが終了すると、破棄が完了したことを示すメッセージが表示されます。

次のステップ

Terraformを使用してOCI Kubernetes EngineにKubernetesクラスタをデプロイすると、クラウド内のコンテナ化されたアプリケーションを管理するための効率的で自動化されたスケーラブルなソリューションが提供されます。

TerraformのIaC機能を利用することで、Kubernetesクラスタが一貫してデプロイされ、時間の経過とともに簡単にメンテナンスまたは更新できるようになります。

この統合により、プロセスが合理化され、バージョン管理、自動スケーリングおよび繰返し可能なインフラストラクチャ設定が向上します。単一クラスタを管理している場合でも、環境間でスケーリングしている場合でも、このアプローチにより、チームはOracle Cloud Infrastructureで信頼性と簡単さでKubernetesワークロードを管理できます。

承認

作成者 - Iwan Hoogendoorn (OCIネットワーク・スペシャリスト)

その他の学習リソース

docs.oracle.com/learnの他のラボを確認するか、Oracle Learning YouTubeチャネルで無料のラーニング・コンテンツにアクセスしてください。また、education.oracle.com/learning-explorerにアクセスしてOracle Learning Explorerになります。

製品ドキュメントは、Oracle Help Centerを参照してください。
