OCI Full Stack Disaster Recovery에서 이동 인스턴스와 함께 예약된 퍼블릭 IP 사용

소개

Oracle Cloud Infrastructure Full Stack Disaster Recovery(OCI Full Stack DR)는 클릭 한 번으로 전 세계 Oracle Cloud Infrastructure(OCI) 리전 간 컴퓨트, 데이터베이스 및 애플리케이션 전환을 통합관리합니다. 고객은 기존 인프라, 데이터베이스 또는 애플리케이션을 재설계하거나 재설계하지 않고 전문화된 관리 또는 변환 서버 없이도 하나 이상의 비즈니스 시스템을 복구하는 데 필요한 단계를 자동화할 수 있습니다.

공용 IP 주소는 인터넷에 연결할 수 있는 IPv4 주소입니다. 직접 인터넷 액세스가 필요한 리소스는 하나만 있어야 하지만 일부는 추가 요구 사항이 있을 수 있습니다.

OCI에는 다음 두 가지 유형의 공용 IP 주소가 있습니다.

이 새로운 기능을 통해 OCI Full Stack DR은 퍼블릭 IP 할당에 대한 더 많은 제어 권한을 제공합니다. OCI Full Stack DR 보호 그룹에 이동 인스턴스를 추가할 때 이제 대상(대기) 지역의 인스턴스에 지정할 예약된 퍼블릭 IP를 선택할 수 있습니다. 이렇게 하면 임시(임시) 주소를 자동으로 할당하는 대신 지정한 IP 주소가 인스턴스에 할당됩니다. OCI 공용 IP 주소에 대한 자세한 내용은 OCI 공용 IP 주소 문서를 참조하십시오.

이 사용지침서에서는 OCI Full Stack DR에서 인스턴스를 이동하는 데 예약 공용 IP를 사용하는 방법과 전환 작업에 대한 DR 계획 실행을 수행하는 방법에 대해 알아봅니다.

구조 설명

이 자습서에서는 콜드 가상 머신(VM) DR(파일럿 라이트라고도 함) 아키텍처를 사용합니다. 이 설정에서는 가상 머신이 기본 영역에서만 실행됩니다. DR 계획 실행 중 VM이 DR 영역에 생성됩니다.

OCI Full Stack DR에서 이를 설정하려면 기본 DR 보호 그룹에 멤버로 추가할 때 OCI 컴퓨트 인스턴스를 이동 인스턴스로 선택해야 합니다. 컴퓨트 인스턴스에 연결된 모든 블록 스토리지의 경우 OCI 블록 스토리지 서비스를 사용하여 영역 간 볼륨 그룹 복제를 설정해야 합니다. 이렇게 하면 부팅 및 블록 볼륨이 동기화된 상태로 유지되며 DR 영역에서 신속하게 복구할 수 있습니다.

컴퓨트 인스턴스를 멤버로 추가할 때 대상(대기) 영역에서 미리 생성된 예약 공용 IP를 선택할 수 있습니다. 이 옵션을 선택하면 DR operations.This 단계 중 인스턴스를 실행할 때 OCI Full Stack DR이 자동으로 예약된 IP를 지정합니다. 선택사항이며, 건너뛰면 Full Stack DR이 대신 임시 퍼블릭 IP를 지정합니다. 그러나 DR 계획 실행 후 인스턴스에 대한 공용 액세스를 일관되게 유지하려면 예약된 IP를 사용하는 것이 좋습니다.


자습서 전체에서 정의 및 가정

목표

이 자습서에서는 다음 작업에 대해 설명합니다.

필요 조건

자습서부터 시작하려면 다음 리소스를 사용합니다. 이 자습서가 끝나면 OCI Full Stack DR은 OCI Compute 인스턴스 및 볼륨 그룹과 같은 추가 리소스를 리전 2에 생성합니다.

리소스 지역 1 - 런던 지역 2 - 프랑크푸르트
오브젝트 스토리지 버킷 fsdr-버킷-론 fsdr-버킷-프라
구획 수라지 수라지
VCN VCN 런던 VCN 프랑크푸르트
서브넷 공용 서브넷-vcn-런던 공용(public) 서브넷-vcn-frankfurt
예약 IP appvm-lon 앱브라우
컴퓨트 VM 애플리케이션 NA
볼륨 그룹 애플리케이션 NA

이 자습서에서는 예약 공용 IP를 만드는 방법을 보여 드리겠습니다. 계속 진행하기 전에 모든 필수 선행 조건을 완료해야 합니다. 이러한 단계는 원활하고 성공적인 OCI Full Stack DR 설정을 위한 토대를 마련합니다.

작업 1: 두 영역에서 예약된 퍼블릭 IP 생성

지역 1 및 지역 2에서 예약된 공용 IP를 만듭니다.

주: 예약된 IP가 두 영역에서 이미 사용 가능한 경우 작업 1을 건너뛸 수 있습니다.

  1. 그림 1.1과 같이 OCI 콘솔에 로그인하여 Reserved public IPs로 이동합니다.

    1. OCI 지역 컨텍스트가 Region 1(London)로 설정되어 있는지 확인합니다.

    2. 네트워킹을 누릅니다.

    3. 가상 클라우드 네트워크를 누릅니다.

    4. IP management(IP 관리)를 누릅니다.

    5. 공용 IP 주소 예약을 누르고 다음 이미지에 표시된 대로 매개변수를 입력한 다음 공용 IP 주소 예약을 누릅니다.

    그림 1.1: 영역 1에서 예약된 공용 IP를 생성합니다.

  2. 그림 1.2와 같이 OCI 콘솔로 이동하여 Reserved public IPs로 이동합니다.

    1. OCI 지역 컨텍스트가 Region 2(Frankfurt)로 설정되어 있는지 확인합니다.

    2. 네트워킹을 누릅니다.

    3. 가상 클라우드 네트워크를 누릅니다.

    4. IP management(IP 관리)를 누릅니다.

    5. 공용 IP 주소 예약을 누르고 다음 이미지에 표시된 대로 매개변수를 입력한 다음 공용 IP 주소 예약을 누릅니다.

    그림 1.2: 영역 2에서 예약된 공용 IP를 생성합니다.

작업 2: 두 영역에서 DRPG(DR 보호 그룹) 만들기

이 응용 프로그램 스택에 대한 보호 그룹이 아직 없으면 영역 1 및 영역 2에서 DR 보호 그룹을 만듭니다.

작업 2.1: 영역 1에 보호 그룹 생성

  1. 그림 2.1과 같이 OCI 콘솔로 이동하여 DR Protection Groups로 이동합니다.

    1. OCI 지역 컨텍스트가 Region 1(London)로 설정되어 있는지 확인합니다.

    2. 이전 및 재해 복구를 누릅니다.

    3. DR 보호 그룹을 누릅니다.

    그림 2.1: DR 보호 그룹으로 이동합니다.

  2. 그림 2.2와 같이 영역 1에 기본 DRPG를 만듭니다. 피어, 롤 및 멤버는 이후 단계에서 지정됩니다.

    1. DRPG를 생성할 구획을 선택합니다.

    2. DR 보호 그룹 생성을 누릅니다.

    3. DRPG에 대해 의미 있는 이름을 입력합니다.

    4. OCI Full Stack DR 로그에 대한 OCI Object Storage 버킷을 선택합니다.

    5. Create를 누릅니다.

    그림 2.2: 영역 1에서 DR 보호 그룹을 생성하는 데 필요한 매개변수

작업 2.2: 영역 2에 보호 그룹 생성

  1. 그림 2.3과 같이 OCI 콘솔로 이동하여 DR Protection Groups로 이동합니다.

    1. OCI 지역 컨텍스트가 Region 2(Frankfurt)로 설정되어 있는지 확인합니다.

    2. 이전 및 재해 복구를 누릅니다.

    3. DR 보호 그룹을 누릅니다.

    그림 2.3: DR 보호 그룹으로 이동합니다.

  2. 그림 2.4와 같이 영역 2에 기본 DRPG(DR 보호 그룹)를 만듭니다. 피어, 롤 및 멤버는 이후 단계에서 지정됩니다.

    1. DRPG를 생성할 구획을 선택합니다.

    2. DR 보호 그룹 생성을 누릅니다.

    3. DRPG에 대해 의미 있는 이름을 입력합니다.

    4. OCI Full Stack DR 로그에 대한 OCI Object Storage 버킷을 선택합니다.

    5. Create를 누릅니다.

    그림 2.4: 영역 2에서 DR 보호 그룹을 생성하는 데 필요한 매개변수

작업 2.3: 영역 1 및 영역 2의 보호 그룹 연관

각 영역의 DRPG를 서로의 피어로 연관시키고 primary 및 standby의 피어 롤을 지정합니다. 기본 및 대기 롤은 DR 작업/DR 계획 실행의 일부로 OCI Full Stack DR에 의해 자동으로 변경되므로 언제든지 수동으로 롤을 관리할 필요가 없습니다.

  1. DR 보호 그룹 세부정보 페이지로 이동합니다.

    1. OCI 지역 컨텍스트가 Region 1(London)로 설정되었는지 확인합니다.

    2. 연결을 눌러 프로세스를 시작합니다.

    그림: DRPG 연관 시작

  2. 다음 이미지에 표시된 대로 매개변수를 입력하고 연관을 누릅니다.

    • 역할: 기본 역할을 선택합니다. OCI Full Stack DR은 대기 롤을 리전 2에 자동으로 지정합니다.
    • 피어 영역: 영역 2(프랑크푸르트)를 선택합니다. 여기서 다른 DRPG는 작업 2.2에서 생성됩니다.
    • 피어 DR 보호 그룹: 작업 2.2에서 생성된 피어 DRPG를 선택합니다.

    그림: DRPG를 연결하는 데 필요한 매개변수

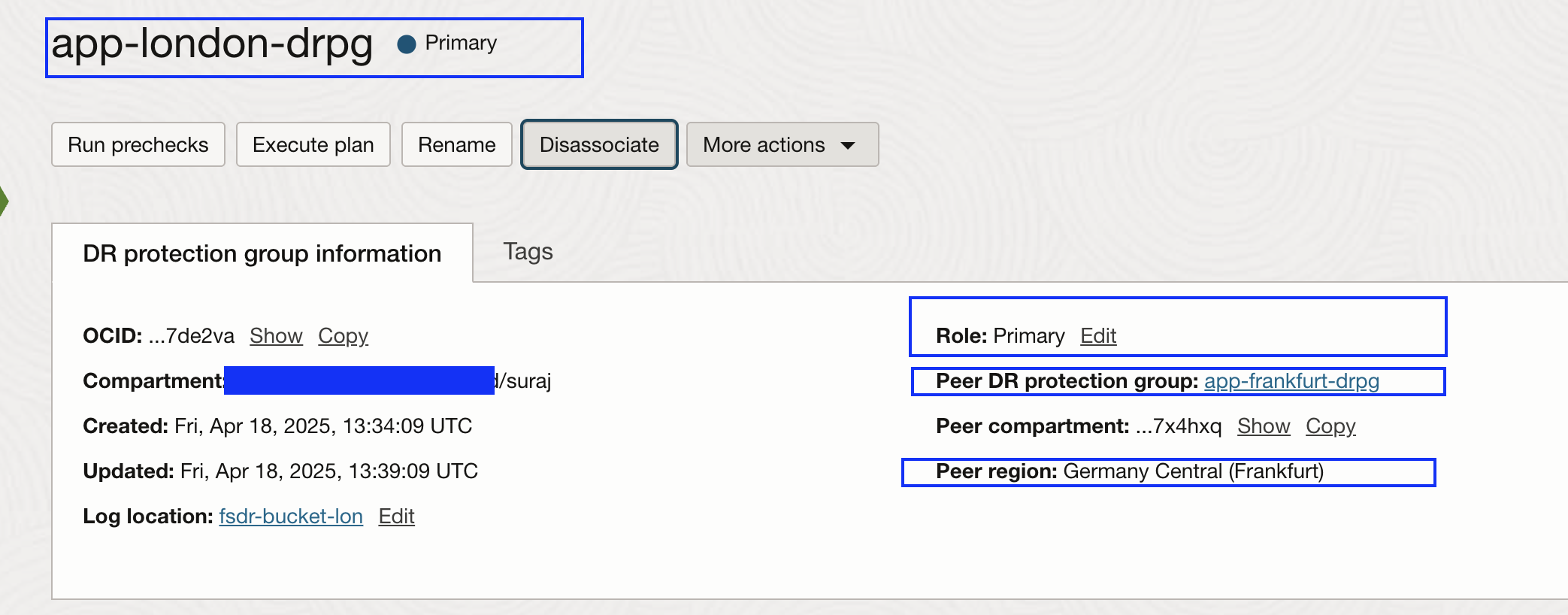

연관이 완료되면 OCI Full Stack DR이 다음 이미지의 세부정보와 유사한 내용을 표시합니다.

그림: 개별 DRPG 관점에서 피어 관계 표시

컨텍스트/뷰가 다음 이미지와 같이 모든 DR 보호 그룹을 보여주는 전역적 관점에서 볼 때마다 동일한 정보를 찾을 수 있습니다.

그림: 전역 DRPG 관점에서 피어 관계 표시

작업 3: DR 보호 그룹에 구성원 추가

주: 계속하기 전에 영역 1에서 영역 2로 영역 간 복제를 사용하는 VM 및 연관된 볼륨 그룹을 이미 생성했어야 합니다. 그렇지 않은 경우 필요 조건에 따라 생성하십시오.

이 작업에서는 다음 OCI 리소스를 지역 1의 기본 DRPG에 추가합니다.

계속하기 전에 가상 머신 및 연관된 볼륨 그룹을 확인해 보겠습니다.

앱-vm-region1
그림: 공용 IP와 연관된 영역 1에서 실행 중인 애플리케이션 VM 표시

지역 간 vg-region1
그림: 영역 1에서 영역 2로의 영역 간 볼륨 그룹 복제 표시

작업 3.1: 영역 1의 DRPG에 멤버 추가

  1. 다음 이미지와 같이 영역 1에서 DRPG를 선택합니다.

    1. OCI 지역 컨텍스트가 Region 1(London)인지 확인합니다.

    2. 영역 1에서 DRPG를 선택합니다.

    3. 멤버를 선택합니다.

    4. 구성원 추가를 눌러 프로세스를 시작합니다.

    그림: 영역 1의 DR 보호 그룹에 멤버를 추가하는 방법

  2. 앱 VM에 대한 컴퓨트 인스턴스를 추가합니다.

    1. DR 계획에 대한 경고를 수락합니다.

    2. 컴퓨트를 멤버 리소스 유형으로 입력합니다.

    3. appvm 컴퓨트 인스턴스를 선택합니다.

    4. 이동 인스턴스를 선택합니다.

    5. 복구 중 영역 2의 VNIC에 지정할 VCN 및 공용 서브넷을 선택하려면 VNIC 매핑 추가를 누릅니다.

    6. 대상 예약 공용 IP 섹션에 예약된 IP 세부정보를 입력합니다. 지역 2에서 인스턴스를 시작하는 동안 사용하고자 하는 예약된 공용 IP입니다. 모든 세부정보가 제공되면 추가를 누릅니다.

      주: 대상 서브넷 섹션에서 퍼블릭 서브넷을 선택한 경우에만 이 선택적 필드가 표시됩니다. 이 OCI Full Stack DR을 선택하지 않으면 제공된 VNIC에 임시 퍼블릭 IP가 지정됩니다. 예약된 IP 세부정보를 제공했으므로 OCI Full Stack DR이 예약된 퍼블릭 IP를 VNIC에 지정합니다.

    7. 추가된 VNIC가 VNIC 섹션에 표시되는지 확인합니다. 선택된 예약된 공용 IP 세부정보가 표시되어야 합니다.

    8. DR 보호 그룹이 Active 상태로 변경될 때까지 기다립니다. Members(멤버) 섹션에서 추가된 컴퓨트 VM을 확인합니다.

    그림: 애플리케이션 VM 추가에 필요한 매개변수

    그림: 영역 2에서 VNIC를 매핑하는 데 필요한 매개변수

    그림: 영역 2의 VNIC 세부 정보

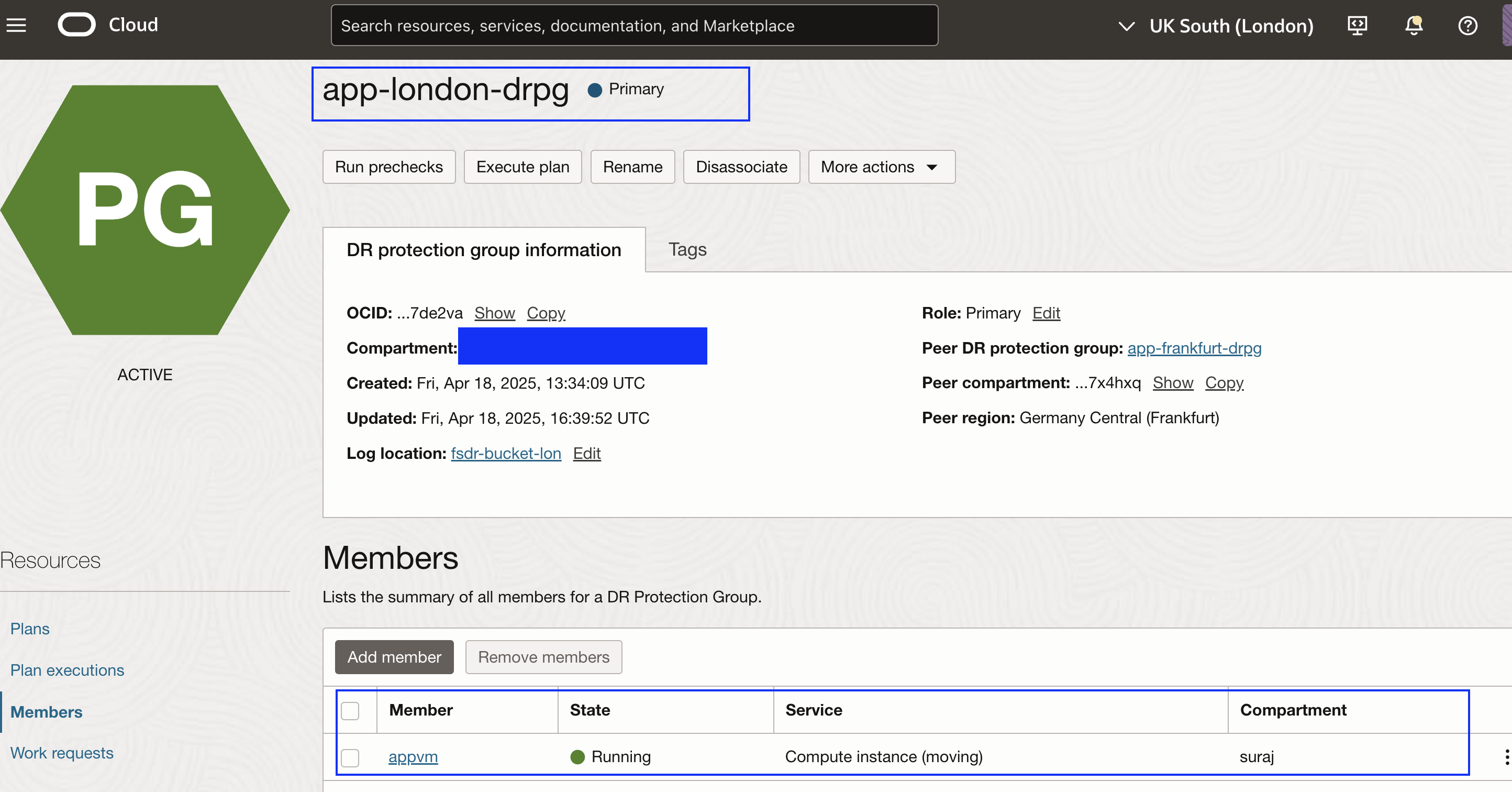

    그림: 영역 1의 DRPG에 컴퓨트 인스턴스가 추가됨

  3. 애플리케이션 VM의 부트 볼륨을 포함하는 블록 볼륨 그룹을 추가하고 멤버 추가를 누릅니다.

    1. DR 계획에 대한 경고를 수락합니다.

    2. 볼륨 그룹을 멤버 리소스 유형으로 선택합니다.

    3. 볼륨 그룹을 포함하는 올바른 컴파트먼트가 선택되었는지 확인하고 볼륨 그룹을 선택하십시오.

    그림: 컴퓨트에 대한 볼륨 그룹을 추가하는 데 필요한 매개변수

    그림: 영역 1의 DRPG에 추가된 컴퓨트의 볼륨 그룹

이를 통해 필요한 구성원을 영역 1의 DR 보호 그룹에 성공적으로 추가했습니다.

이동 인스턴스를 사용하므로 영역 2의 DR 보호 그룹에 멤버를 추가할 필요가 없습니다. OCI Full Stack DR은 계획 실행 중 대기 영역에 필요한 리소스를 자동으로 생성합니다.

작업 4: 영역 2에서 DR 계획 생성

이 작업에서는 영역 2(프랑크푸르트)의 대기 DR 보호 그룹과 연관된 초기 전환 및 페일오버 계획을 생성합니다.

이러한 계획의 목적은 작업 로드를 기본 영역(지역 1)에서 대기 영역(지역 2)으로 원활하게 전환하는 것입니다. DR 작업의 일부로 두 영역 모두에서 DR 보호 그룹의 역할이 자동으로 전환됩니다. 즉, 영역 1의 보호 그룹이 대기 그룹이 되고 영역 2의 보호 그룹이 페일오버 또는 스위치오버 후 기본 역할을 맡습니다.

OCI Full Stack DR은 이전 작업 중 추가된 멤버 리소스에서 파생된 내장 단계로 해당 계획을 미리 채웁니다.

전환 계획은 항상 대기 롤을 보유하는 보호 그룹 내에 생성됩니다. 지역 2(프랑크푸르트)는 현재 대기 보호 그룹이므로 여기서 계획을 생성하기 시작합니다.

작업 4.1: DR 계획 생성

  1. 영역 2(프랑크푸르트)에서 DRPG를 선택하여 기본 계획을 생성합니다.

    1. OCI 지역 컨텍스트가 Region 2(Frankfurt)인지 확인합니다.

    2. 영역 2에서 대기 DRPG를 선택합니다.

    3. 플랜을 선택합니다.

    4. 계획 생성을 눌러 프로세스를 시작합니다.

    그림: 영역 2에서 기본 DR 계획 생성을 시작하는 방법

  2. switchover 계획을 생성합니다.

    1. 전환 계획에 대해 간단하고 의미 있는 이름을 입력합니다. 이름은 가능한 한 짧아야하지만 위기 동안 혼란과 인간의 실수를 줄이는 데 도움이되는 한 눈에 이해하기 쉽습니다.

    2. 계획 유형전환(계획됨)으로 선택합니다.

    그림: DR 전환 계획을 생성하는 데 필요한 매개변수

  3. 페일오버 계획을 만듭니다.

    1. 복구 계획의 단순하고 의미 있는 이름을 입력합니다.

    2. 계획 유형페일오버(계획되지 않음)로 선택합니다.

    그림: DR 페일오버 계획을 만드는 데 필요한 매개변수

  4. Startdrill 계획을 생성합니다.

    1. 단순하고 의미 있는 시작 드릴 계획의 이름을 입력합니다.

    2. 계획 유형드릴 시작으로 선택합니다.

    그림: DR 시작 드릴 계획을 생성하는 데 필요한 매개변수입니다.

  5. Stopdrill 계획을 생성합니다.

    1. 단순하고 의미 있는 정지 드릴 계획의 이름을 입력합니다.

    2. 계획 유형드릴 중지로 선택합니다.

    계획 생성-정지 드릴-fra.png
    그림: DR 시작 드릴 계획을 생성하는 데 필요한 매개변수입니다.

    주: OCI Full Stack DR은 Startdrill이 실행되고 DR Protection Group이 더 이상 Active 상태가 아닌 후에만 Stopdrill 계획을 생성할 수 있기 때문에 경고 메시지가 표시됩니다.

    즉, 이 시점에서 Stopdrill 계획을 생성할 수 없습니다. 이 자습서에서는 스위치오버 계획을 진행합니다. 하지만 원하는 경우 먼저 Startdrill 계획을 실행한 다음 Stopdrill 계획을 대신 생성해 볼 수 있습니다.

  6. 이제 영역 2의 대기 DR 보호 그룹에는 다음 이미지와 같이 3개의 DR 계획이 있어야 합니다. 이들은 지역 1에서 지역 2로 워크로드를 전환하고 지역 2에서 드릴 계획을 실행하는 작업을 처리합니다. 나중에 수행할 작업에서 영역 1에서 작업 로드를 영역 2에서 영역 1로 다시 전환하기 위한 유사한 계획을 생성합니다.

    계획 생성-fra-completed.png
    그림: 더 이상 진행하기 전에 영역 2에 존재해야 하는 세 가지 DR 계획 표시

작업 5: 영역 2의 DR 계획 검증

작업 4에서 생성된 기본 DR 계획에는 OCI Full Stack DR에 내장된 복구 작업에 대해 미리 채워진 단계가 포함됩니다.

작업 5.1: (선택사항) 전환 계획에 대한 아티팩트를 종료하는 DR 계획 그룹 사용

다음 그림과 같이 전환 계획에는 기본적으로 사용 안함으로 설정되는 두 개의 계획 그룹이 있습니다. 테스트 중 아티팩트가 삭제되지 않고 테스트 단계 중 문제가 발생할 경우 소스 환경(VM/볼륨 그룹)이 그대로 유지되도록 보장하기 위해 해당 계획 그룹이 사용 안함으로 설정됩니다.

그러나 이러한 두 계획 그룹은 이후 DR 작업에 더 이상 필요하지 않은 아티팩트를 종료(삭제)하도록 설계되었습니다. 이러한 계획 그룹을 사용으로 설정하지 않으면 두 영역 간에 스위치오버를 수행할 때 시간이 지남에 따라 사용되지 않은 아티팩트가 계속 누적됩니다. 이로 인해 어떤 컴퓨트 인스턴스, OCI File Storage 및 볼륨 그룹이 활성 상태여야 하는지 혼동될 수 있습니다.

선택적으로, 이제 이러한 계획 그룹을 사용으로 설정하면 운용 단계로 이동하기 전에 불필요한 아티팩트를 수동으로 정리할 필요가 없습니다. 이 사전 예방적 단계는 운영으로의 전환을 간소화하고 보다 깨끗하고 관리하기 쉬운 환경을 유지할 수 있습니다.

그림: 전환 계획에 대해 기본적으로 사용 안함으로 설정된 계획 그룹

  1. 계획 그룹을 사용으로 설정하려면 계획 그룹 이름 오른쪽에 있는 컨텍스트 메뉴에서 모든 단계 사용을 선택합니다.

    그림: 컴퓨트 인스턴스 종료를 사용으로 설정하는 방법

    그림: [사용]을 눌러 검증합니다.

    그림: 종료 볼륨 그룹을 사용으로 설정하는 방법

    그림: [사용]을 눌러 검증합니다.

  2. switchover 계획을 검증합니다.

    그림: 전환 계획에 대한 계획 그룹

작업 5.2: 페일오버 계획 확인

  1. 페일오버 계획을 확인합니다.

    그림: 페일오버 계획에 대한 계획 그룹

태스크 5.3: 드릴 계획 시작 확인

  1. Startdrill 계획을 확인합니다.

    그림: 시작 드릴 계획의 계획 그룹

작업 6: 영역 2에서 Switchover Plan 실행

DR 계획(스위치오버, 페일오버 및 Startdrill)이 대기 영역 2에서 성공적으로 생성되었습니다. 이러한 계획을 통해 OCI Full Stack DR은 워크로드를 리전 1에서 리전 2로 전환하고, 리전 2에서 드릴을 시작할 수 있습니다.

작업 6.1: 스위치오버 DR 계획에 대한 사전 검사 실행

  1. 지역 컨텍스트가 standby Region 2로 설정되어 있는지 확인합니다.

  2. 영역 2에서 올바른 DR 보호 그룹이 선택되었는지 확인하고, 대기 역할이어야 합니다.

  3. 전환 계획 이름을 누릅니다.

  4. 사전 검사 실행을 누릅니다.

그림: 전환 계획의 사전 검사를 실행하는 방법 표시

그림: 전환 계획의 완료된 사전 검사 표시

주: 마찬가지로 페일오버start drill 계획에 대한 사전 검사를 실행할 수 있습니다.

작업 6.2: 영역 2에서 전환 계획 실행

switchover DR 계획을 실행하여 VM을 영역 1에서 영역 2로 전환합니다. 영역 2에서 VM을 실행하는 동안 이전에 생성된 예약 공용 IP가 자동으로 사용됩니다.

  1. 지역 컨텍스트가 standby Region 2로 설정되어 있는지 확인합니다.

  2. 영역 2에서 올바른 DR 보호 그룹이 선택되었는지 확인하고, 대기 역할이어야 합니다.

  3. 전환 계획 이름을 누릅니다.

  4. 계획 실행을 누릅니다.

  5. 태스크 6.1에서 이미 실행되었으므로 사전 검사를 사용으로 설정을 선택 해제합니다.

  6. 시작하려면 DR 계획 실행을 누릅니다.

    전체보기 begin.png
    그림: 전환 계획 실행 방법 표시

    전체 작업 로드가 Region 1에서 Region 2로 완전히 전환될 때까지 switchover 계획을 모니터합니다. 대략 52분 안에 switchover 계획의 실행이 성공적으로 완료되었습니다.

    complete.png의 exec-so-fra-in
    그림: 완료된 전환 계획 실행을 보여줍니다.

  7. 예약된 퍼블릭 IP를 사용하여 실행된 OCI 컴퓨트 인스턴스를 검증해 보겠습니다. VCN 페이지에서 예약된 공용 IPv4 주소 섹션으로 이동합니다. 제공된 예약된 IP appvm-fra가 지정된 것으로 표시되는 것을 확인할 수 있습니다.

    예약 ip-so-fra-assigned.png
    그림: 예약된 IP가 검증됨을 보여줍니다.

    컴퓨팅 인스턴스 공용 IP 세부 정보를 사용하여 이를 검증할 수도 있습니다.

  8. DR 보호 그룹 역할을 확인합니다. 이제 영역 2가 기본이고 영역 1이 대기이므로 영역 1에서 DR 계획을 생성할 수 있습니다.

    그림: 영역 2의 기본 역할

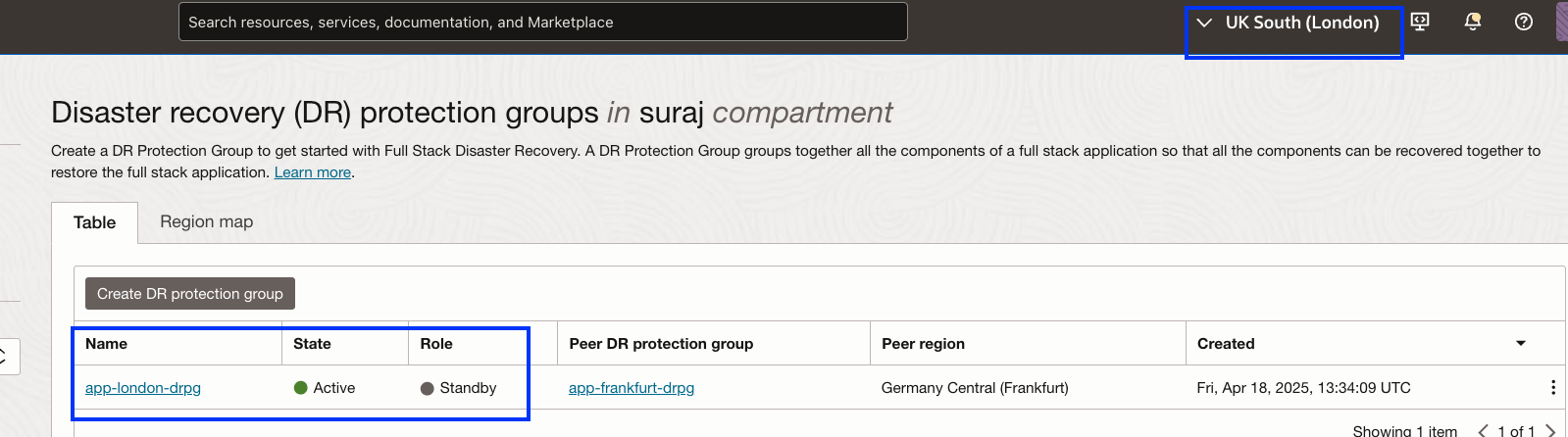

    그림: 영역 2의 대기 롤

작업 7: 영역 1에서 DR 계획 생성 및 사용자 정의

OCI Full Stack DR의 스위치오버가 성공적으로 완료됨에 따라 이제 리전 2가 기본 리전의 역할을 맡았고, 리전 1은 대기 리전으로 전환되었습니다.

참고: 지역 1에서 OCI 컴퓨트 인스턴스를 실행하는 동안 예약된 IP를 사용하려면 컴퓨트 멤버의 VNIC 속성을 편집하고 예약된 IP 섹션에서 appvm-lon를 선택해야 합니다.

  1. 작업 4-6에 설명된 것과 동일한 접근 방식을 따르고, 전환, 페일오버를 생성 및 사용자 정의하고, 이제 대기 피어 영역으로 사용되는 영역 1의 DR 보호 그룹 내에서 드릴 계획을 시작합니다.

  2. 이제 영역 2의 대기 DR 보호 그룹에는 다음 이미지와 같이 3개의 DR 계획이 있어야 합니다. 이들은 지역 1에서 지역 2로 워크로드를 전환하고 지역 2에서 드릴 계획을 실행하는 작업을 처리합니다. 나중에 수행할 작업에서 영역 1에서 작업 로드를 영역 2에서 영역 1로 다시 전환하기 위한 유사한 계획을 생성합니다.

    그림: 더 이상 진행하기 전에 영역 1에 존재해야 하는 세 가지 DR 계획 표시

  3. 이 시점에서 Region 1에서 Region 2로 switchover를 수행합니다. 이렇게 하면 모든 DR 계획을 DR 보호 그룹 모두에서 사용할 수 있으므로 완전하고 일관된 페일오버 구성이 가능합니다. 작업 6에 따라 DR 계획을 실행할 수 있습니다.
