주:

• 이 자습서에서는 Oracle Cloud에 액세스해야 합니다. 무료 계정에 등록하려면 Oracle Cloud Infrastructure Free Tier 시작하기를 참조하십시오.
• Oracle Cloud Infrastructure 자격 증명, 테넌시 및 구획에 예제 값을 사용합니다. 실습을 완료했으면 이러한 값을 자신의 클라우드 환경과 관련된 값으로 대체하십시오.

온프레미스 엔드포인트와 함께 Oracle Cloud Infrastructure Network Path Analyzer 사용

소개

Oracle Cloud Infrastructure Network Path Analyzer(OCI Network Path Analyzer)는 사용자가 클라우드 환경에서 네트워크 경로를 문제 해결하고 최적화할 수 있도록 OCI에서 제공하는 진단 툴입니다. 이 도구는 잠재적 네트워크 문제를 식별하고, 네트워크 경로의 성능을 이해하고, 네트워크 구성이 모범 사례 및 작동 요구 사항에 부합하는지 확인하는 데 특히 유용합니다.

온프레미스 엔드포인트를 갖춘 OCI Network Path Analyzer는 OCI Network Path Analyzer의 기능을 확장하여 온프레미스 환경에서 시작되거나 종료되는 네트워크 경로 분석을 포함합니다. 이 통합은 온프레미스 및 OCI 데이터 센터 전반에 리소스가 분산되어 있는 하이브리드 클라우드 아키텍처에 특히 유용합니다.

이 사용지침서에서는 OCI Network Path Analyzer가 온프레미스 끝점을 사용 및 사용 안함으로 설정하는 다양한 테스트 시나리오를 보여줍니다.

주요 기능:

• 엔드 투 엔드 경로 분석: OCI Network Path Analyzer는 인스턴스, 서브넷 또는 VCN(가상 클라우드 네트워크) 간과 같이 네트워크의 두 지점 간 전체 경로를 추적할 수 있습니다. 이를 통해 경로 트래픽 소요량을 파악하고 잠재적인 병목 현상이나 잘못된 구성을 파악할 수 있습니다.

• 네트워크 홉 가시성: 대기 시간, 패킷 손실 및 각 홉의 상태와 같은 세부 정보를 포함하여 네트워크 경로를 따라 각 홉에 대한 자세한 가시성을 제공합니다. 이는 문제가 발생할 수 있는 위치를 정확히 파악하는 데 도움이 됩니다.

• 성능 측정항목: 사용자는 경로의 각 세그먼트에 대한 성능 측정항목을 볼 수 있으므로 성능 관련 문제를 진단하고 네트워크가 최적으로 작동하는지 확인할 수 있습니다.

• 구성 검증: Oracle Cloud Infrastructure(OCI) 모범 사례에 대해 네트워크 구성을 검증하여 네트워크 성능 문제 또는 장애로 이어질 수 있는 잘못된 구성을 식별할 수 있습니다.

• 보안 그룹 및 경로 테이블 분석: 네트워크 경로에 영향을 주는 보안 그룹 규칙 및 경로 테이블을 분석하여 원하는 트래픽 플로우에 대해 올바른 규칙 및 경로가 있는지 여부를 확인합니다.

• 문제 해결 지원: 네트워크 경로에서 문제 영역을 식별하고 강조 표시하여 네트워크 문제를 보다 신속하게 해결하고 해결할 수 있습니다.

사용 사례:

• 네트워크 문제 해결: 네트워크 문제가 발생하는 위치를 빠르게 식별하고 근본 원인을 파악합니다.

• 성능 최적화: 대기 시간 및 패킷 손실을 분석하여 네트워크 경로가 최적의 성능을 제공하도록 구성되었는지 확인합니다.

• 구성 감사: 네트워크 구성을 정기적으로 확인하여 OCI 모범 사례 및 운영 요구 사항에 부합하는지 확인합니다.

• 보안 검증: 의도한 트래픽을 허용하거나 거부하도록 보안 그룹 규칙 및 경로 테이블이 올바르게 구성되었는지 확인합니다.

OCI Network Path Analyzer의 작동 방식:

• 시작: 사용자가 소스(온프레미스 끝점일 수 있음) 및 대상(OCI 또는 다른 온프레미스 위치 내에 있을 수 있음)을 지정하여 OCI 콘솔에서 네트워크 경로 분석을 시작할 수 있습니다.

• 경로 매핑: 이 도구는 OCI 구성요소(VCN, 서브넷 등) 및 온프레미스 네트워크 구성요소(라우터, 스위치, 방화벽 등)를 포함한 전체 네트워크 경로를 매핑합니다.

• 데이터 수집 및 분석: 경로를 따라 각 홉의 성능 측정항목 및 구성 데이터를 수집하여 각 세그먼트에 대한 자세한 통찰력을 제공합니다.

• 시각화 및 보고: 분석된 데이터를 네트워크 경로, 성능 측정 지표 및 구성 상태에 대한 시각적 표현과 함께 사용자에게 친숙한 인터페이스로 제공합니다.

혜택:

OCI Network Path Analyzer는 강력하고 효율적이며 안전한 클라우드 네트워크 환경을 유지하는 데 도움이 되는 OCI를 사용하는 모든 조직을 위한 강력한 도구입니다.

• 가시성 향상: OCI 내 네트워크 경로에 대한 심층적인 가시성을 확보할 수 있습니다.

• 향상된 성능: 문제를 식별하고 해결하여 네트워크 성능을 최적화합니다.

• 보안 향상: 네트워크 보안 구성이 올바르게 구현되고 유효한지 확인합니다.

• 효율적인 문제 해결: 네트워크 문제를 진단하고 해결하는 데 필요한 시간과 노력을 줄입니다.

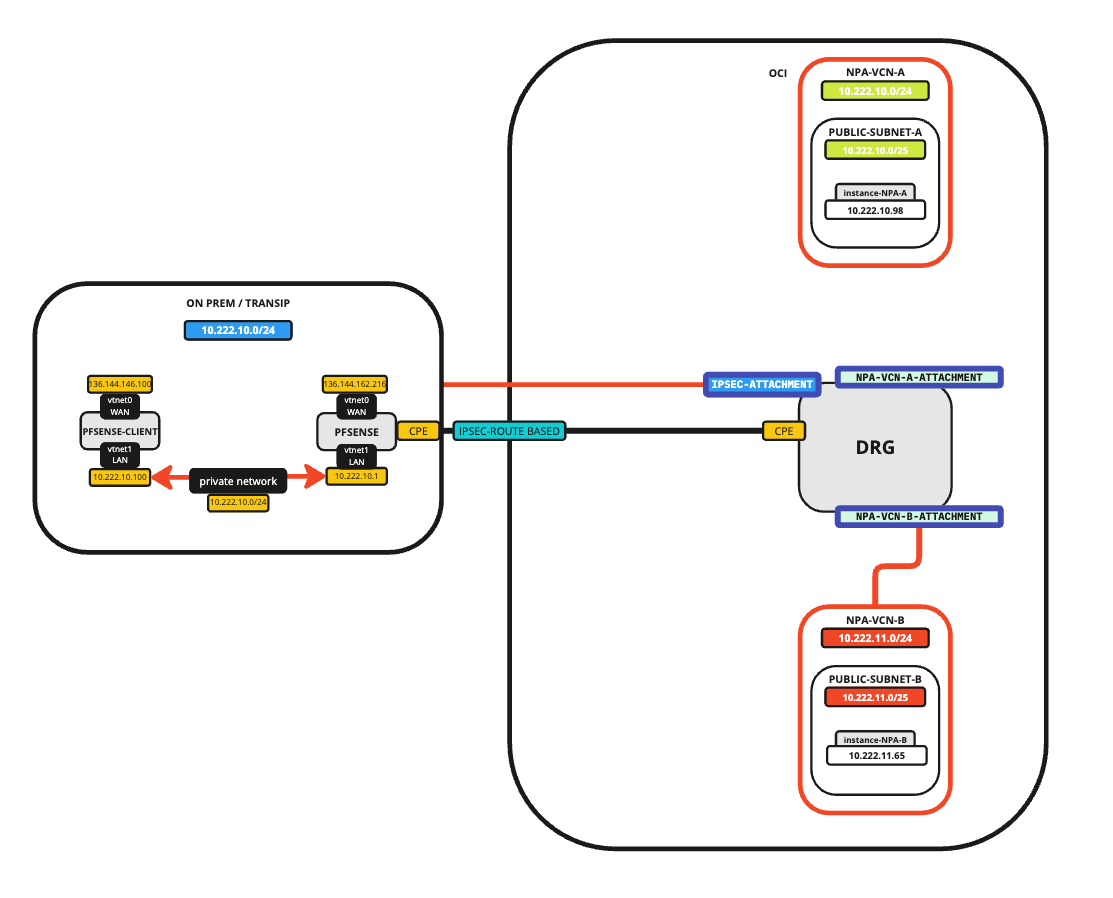

초기 네트워크 아키텍처:

테스트에 사용할 초기 네트워크 아키텍처는 두 개의 VCN이 있는 OCI 환경과 OCI 환경에 대한 인터넷 프로토콜 보안(IPSec) 터널과 연결된 온프레미스 환경입니다.

전체 아키텍처에 대한 서브넷 정보:

위치	서브넷	참고
온라인	10.222.10.0/24	NPA-VCN-A와 겹치는 서브넷입니다!
NPA VCN-A	10.222.10.0/24	ON-PREM과 겹치는 서브넷입니다!
NPA VCN-B	10.222.11.0/24

NPA-VCN-A와 ON-PREM 사이에 CIDR 공간이 겹치므로 연결 해제된 NPA-VCN-A부터 시작합니다. 즉, NPA-VCN-A가 DRG에 연결되지 않고 처음에는 경로 지정 아키텍처에 참여하지 않습니다.

목표

• 온프레미스 엔드포인트와 함께 Oracle Cloud Infrastructure Network Path Analyzer 사용

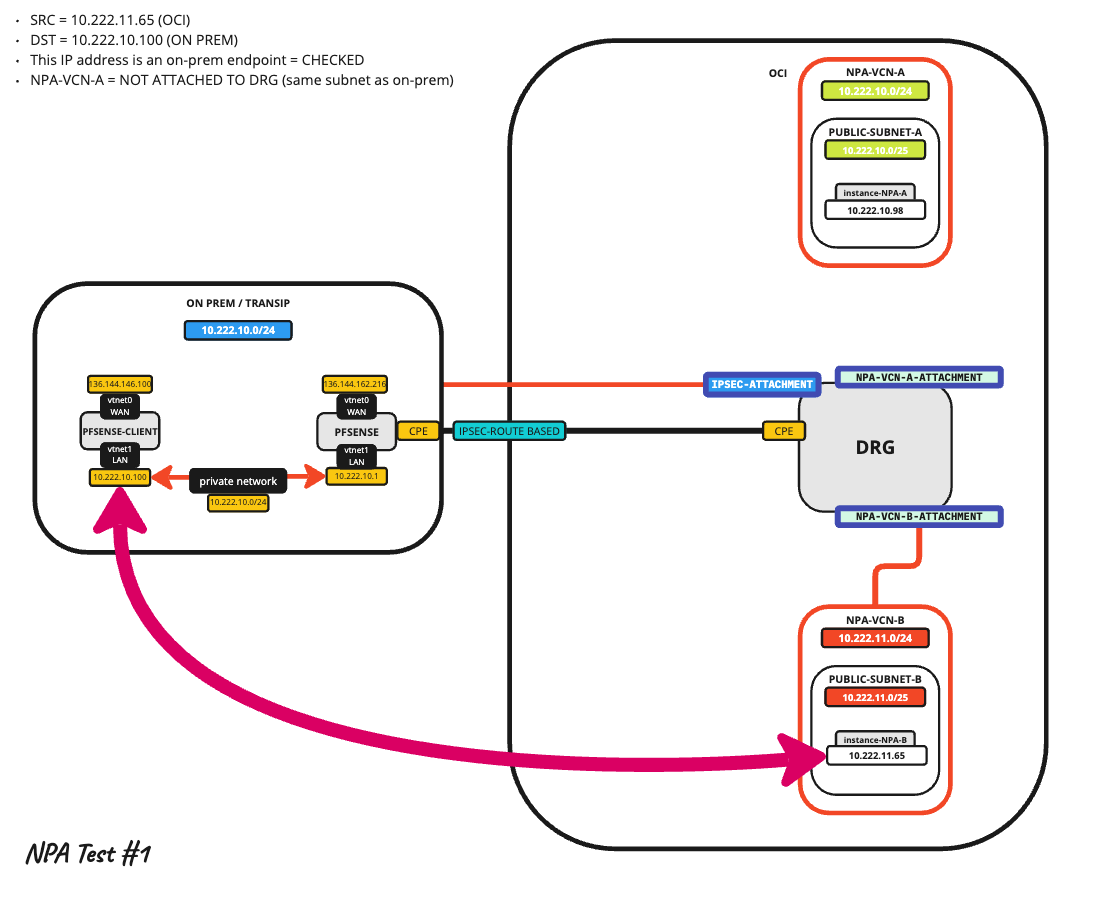

테스트 시나리오 1

첫번째 테스트 시나리오에서는 다음 경로 분석 매개변수를 사용합니다.

	위치	IP 주소	IP 주소 온프레미스 설정	포트
소스	OCI	10.222.11.65	선택 취소됨	N/A
대상	온라인	10.222.10.100	선택됨	22

주: ON-PREM와 서브넷이 겹치는 NPA-VCN-A은 경로 지정 아키텍처의 일부가 아닙니다.

경로 분석 생성

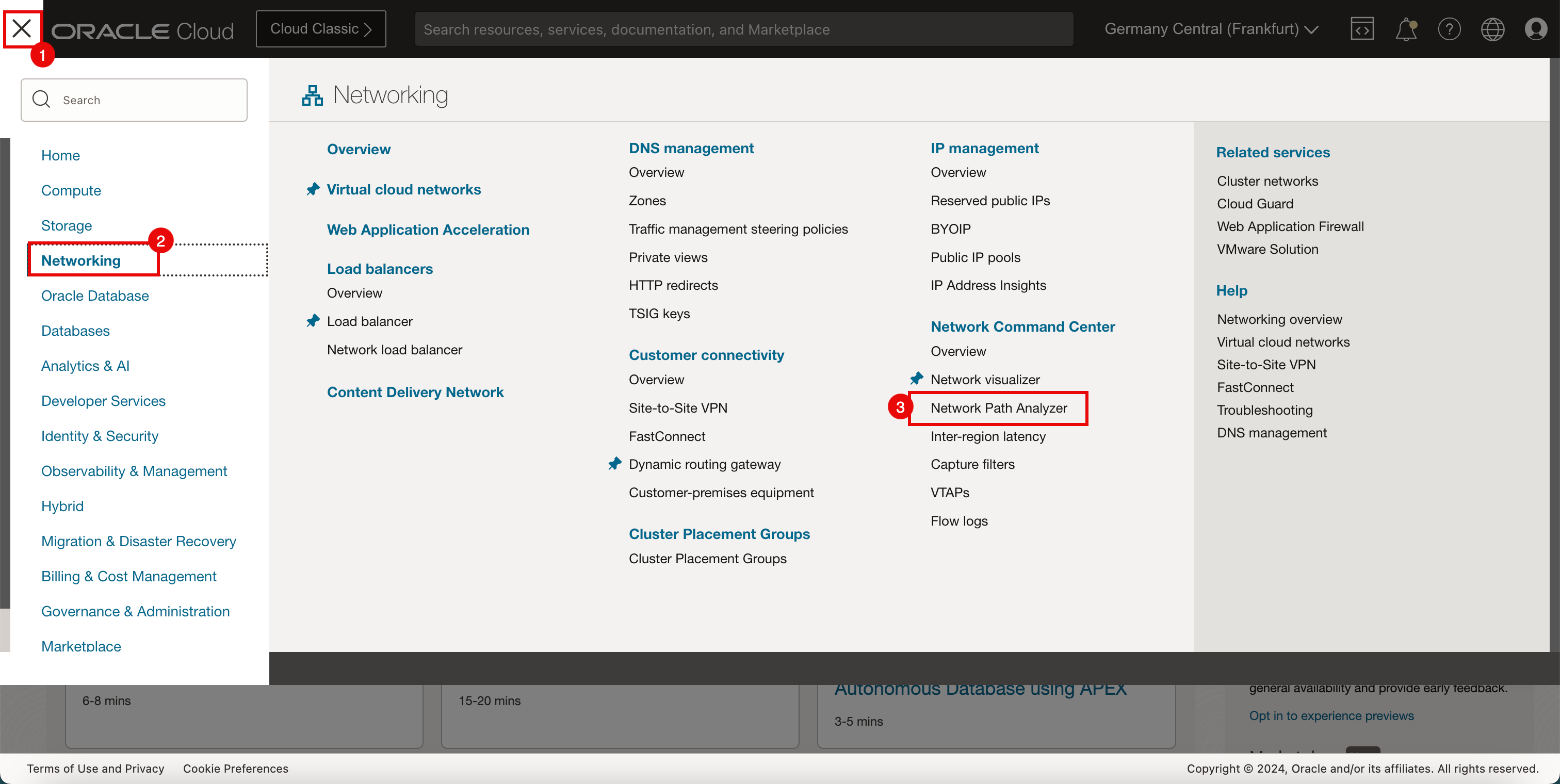

• OCI 콘솔에 로그인합니다.

  1. 왼쪽 상단 모서리에서 햄버거 메뉴 (≡)를 클릭합니다.
  2. 네트워킹을 누릅니다.
  3. Network Path Analyzer를 누릅니다.

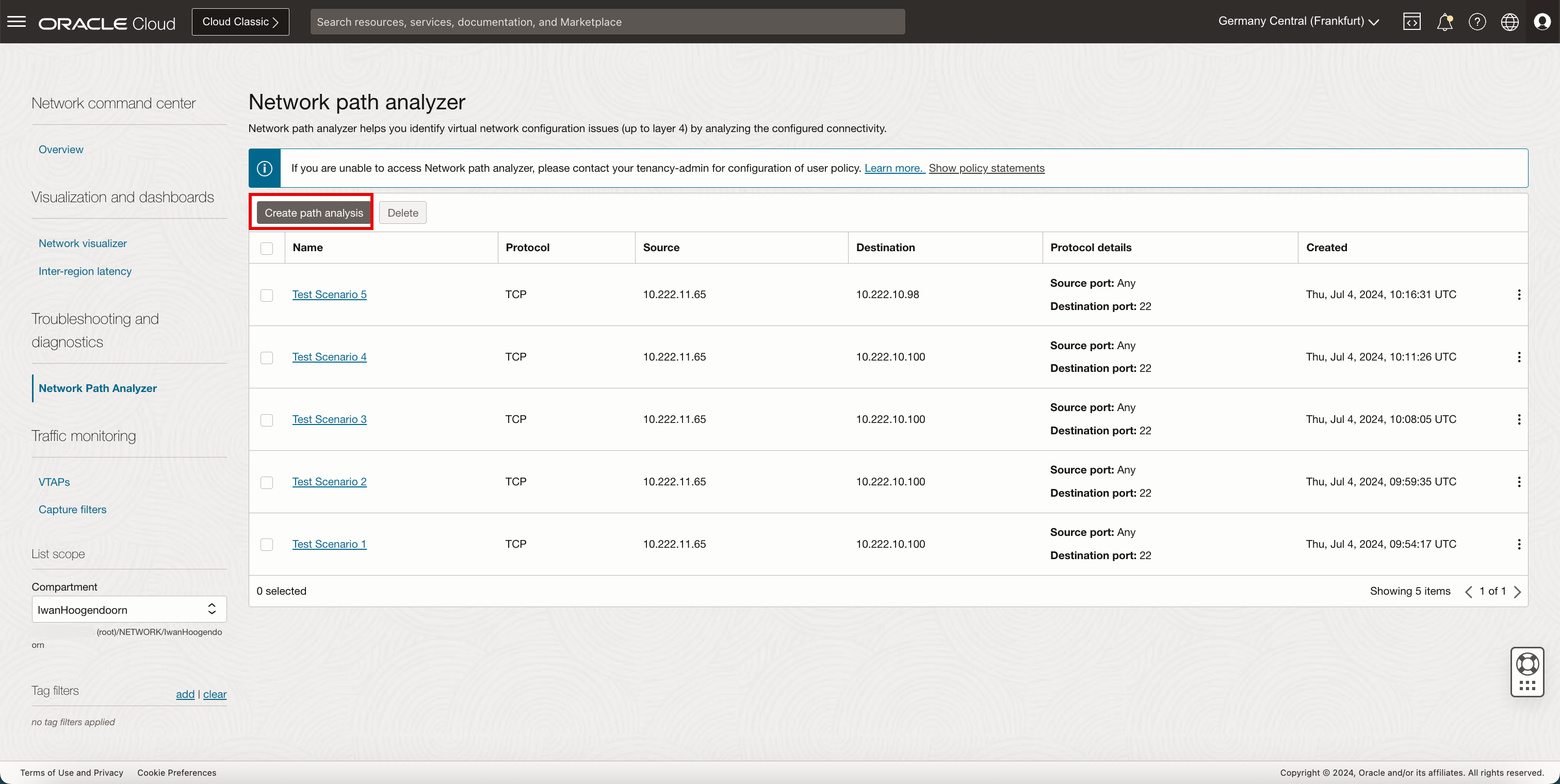

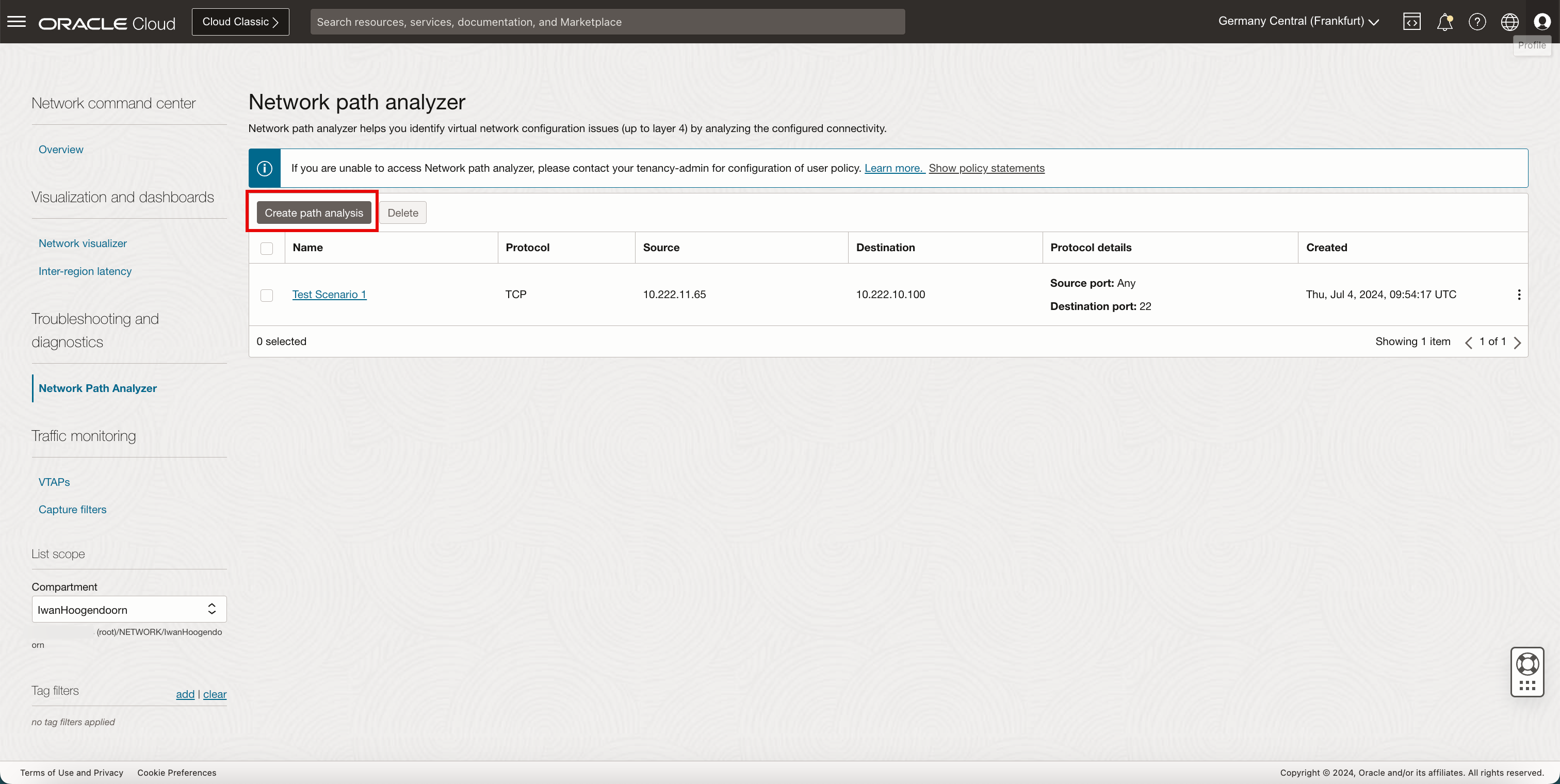

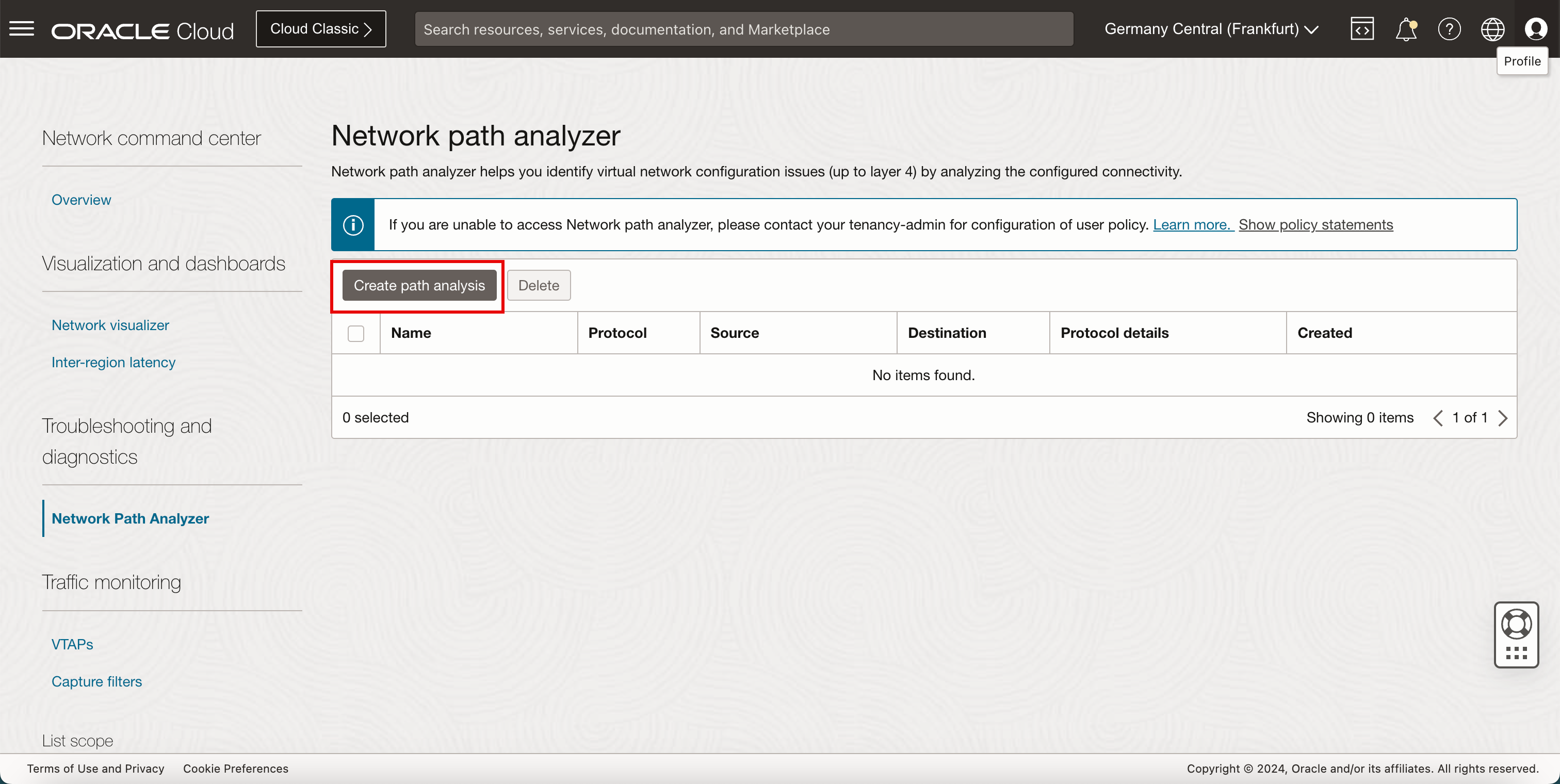

• 경로 분석 생성을 누릅니다.

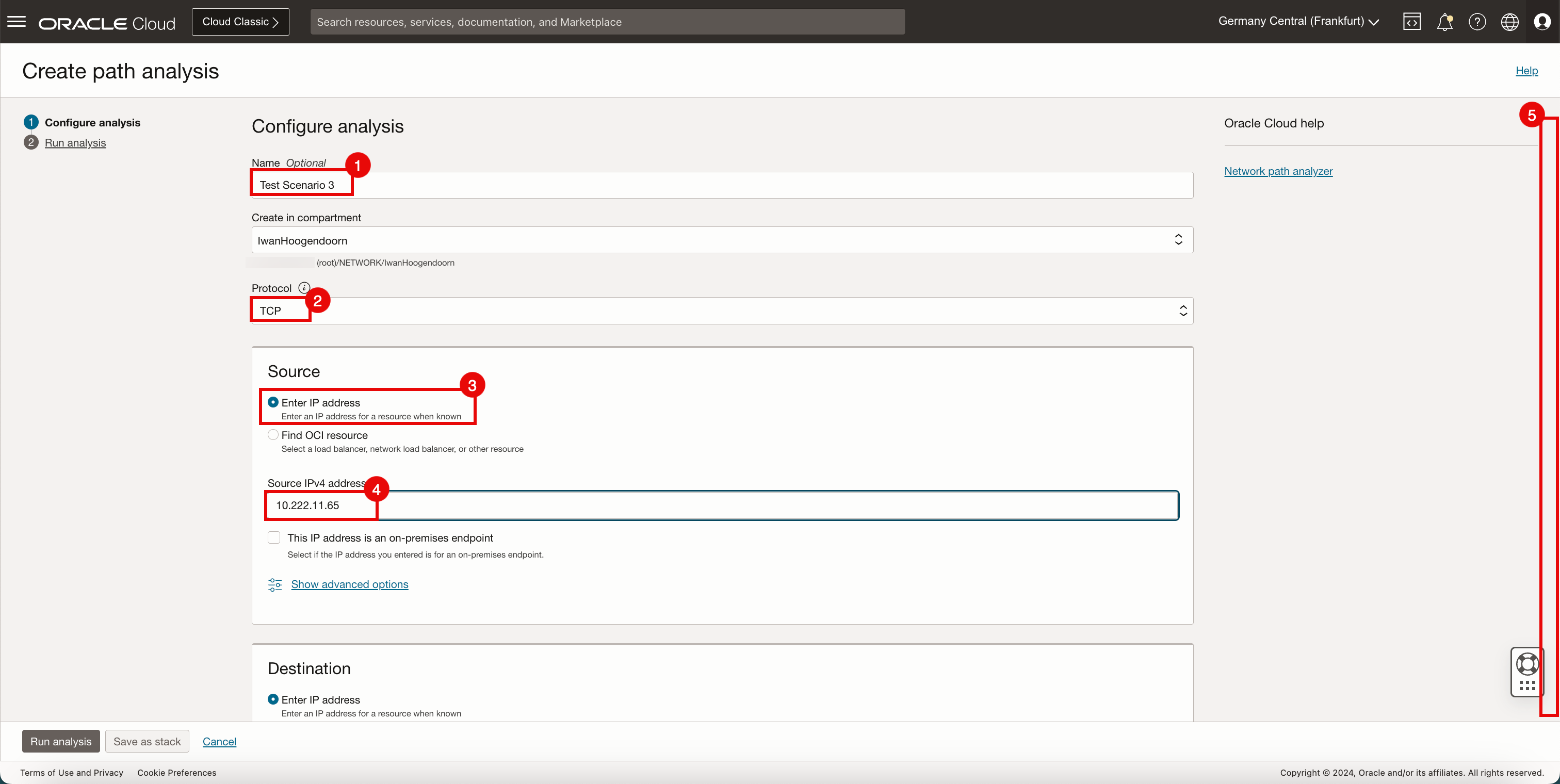

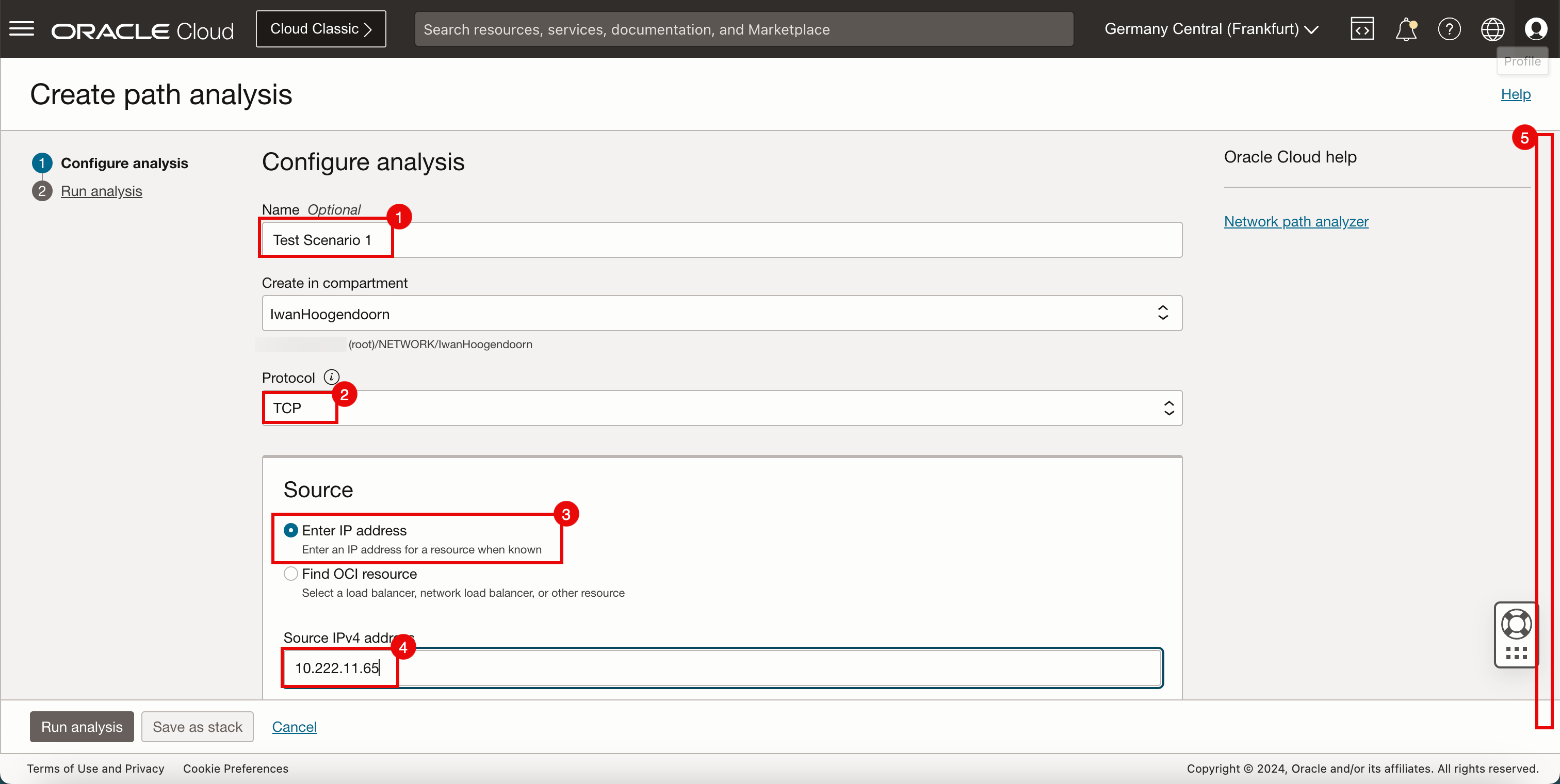

• 분석 구성 페이지에서 다음 정보를 입력합니다.

  1. 이름: 이름을 입력합니다.
  2. 프로토콜: TCP를 선택합니다.
  3. 소스: IP 주소 입력을 선택합니다.
  4. 소스 IPv4 주소: 소스 IPv4 주소를 입력합니다.
  5. 아래로.

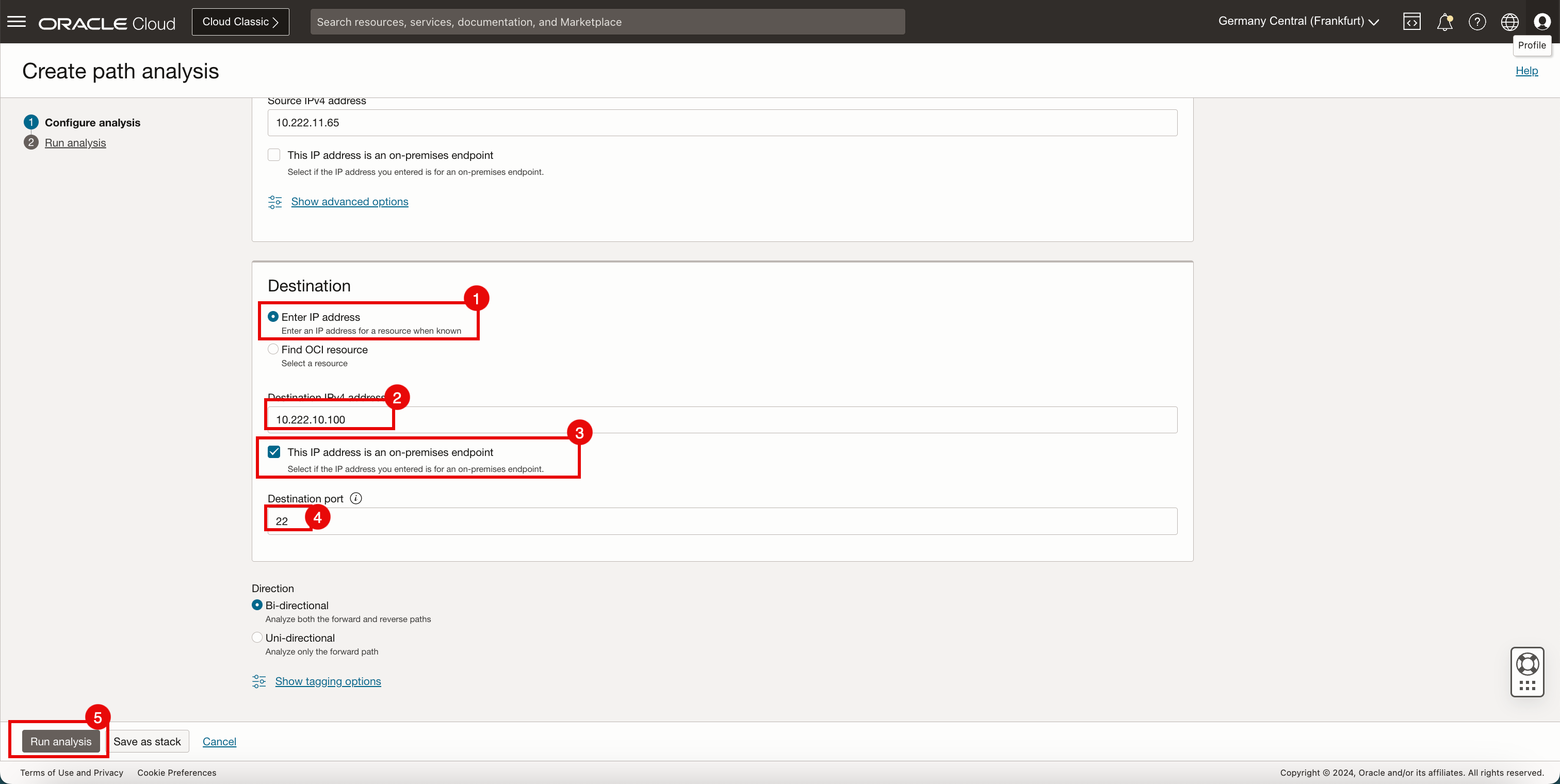

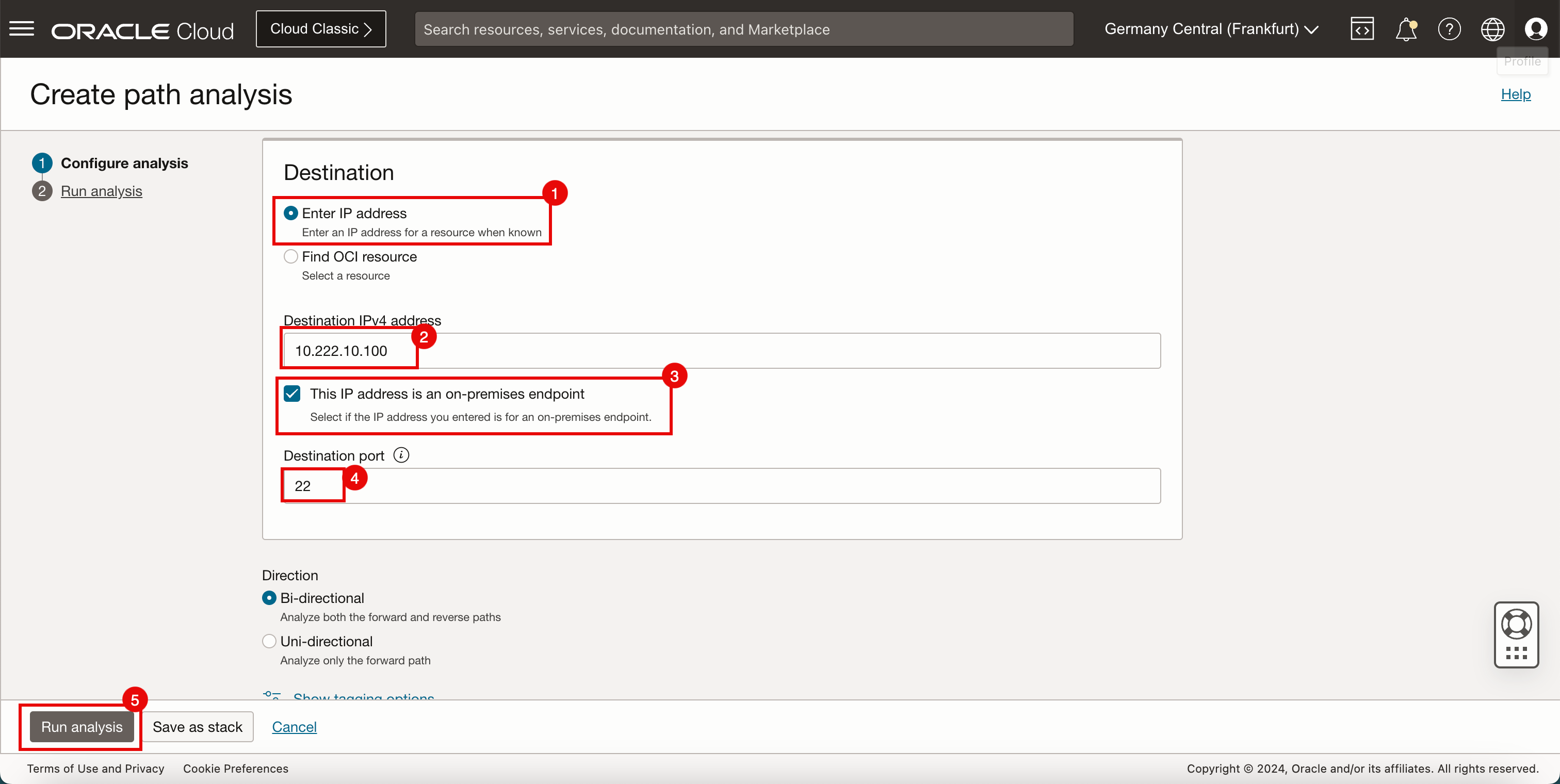

  1. 대상: IP 주소 입력을 선택합니다.
  2. 대상 IPv4 주소: 대상 IPv4 주소를 입력합니다.
  3. IP 주소가 온프레미스 끝점입니다를 선택합니다.
  4. 대상 포트: 대상 포트를 입력합니다.
  5. 분석 실행을 누릅니다.



• 아래로.

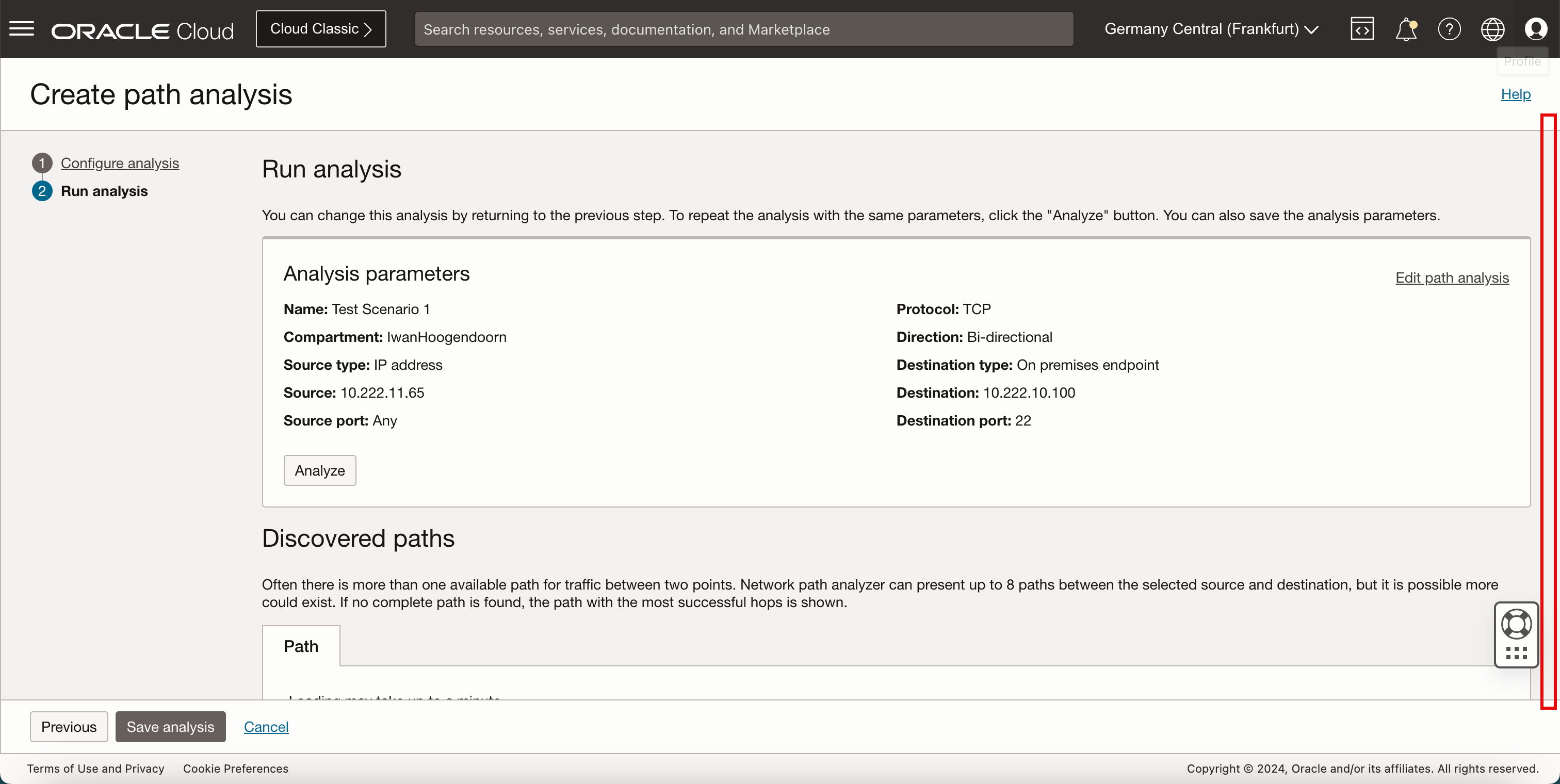

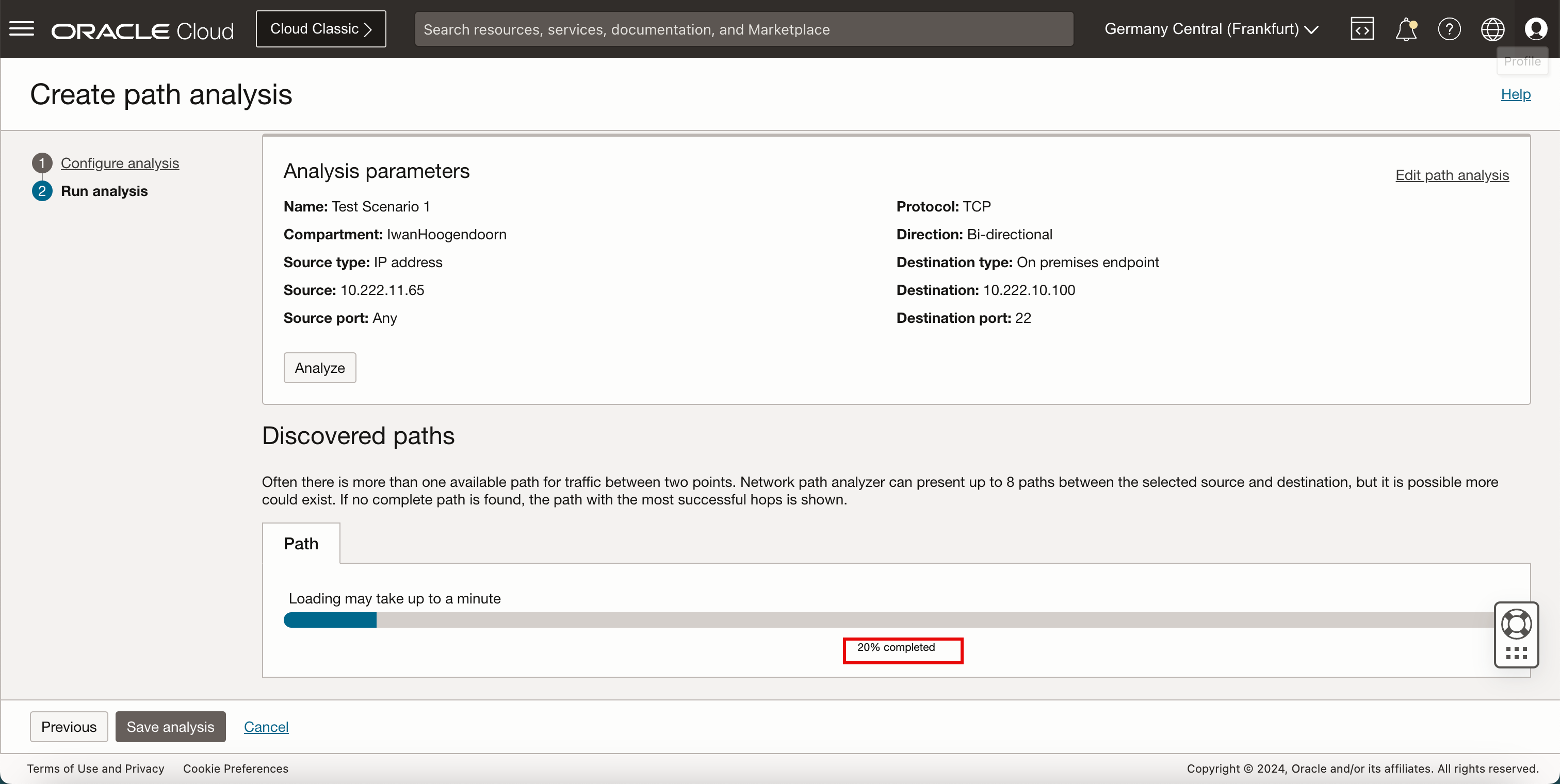

• 분석이 시작되었으며 완료하는 데 몇 분 정도 걸립니다.



경로 분석 테스트 및 저장

• 분석 실행 페이지에서 구성된 분석을 저장합니다.

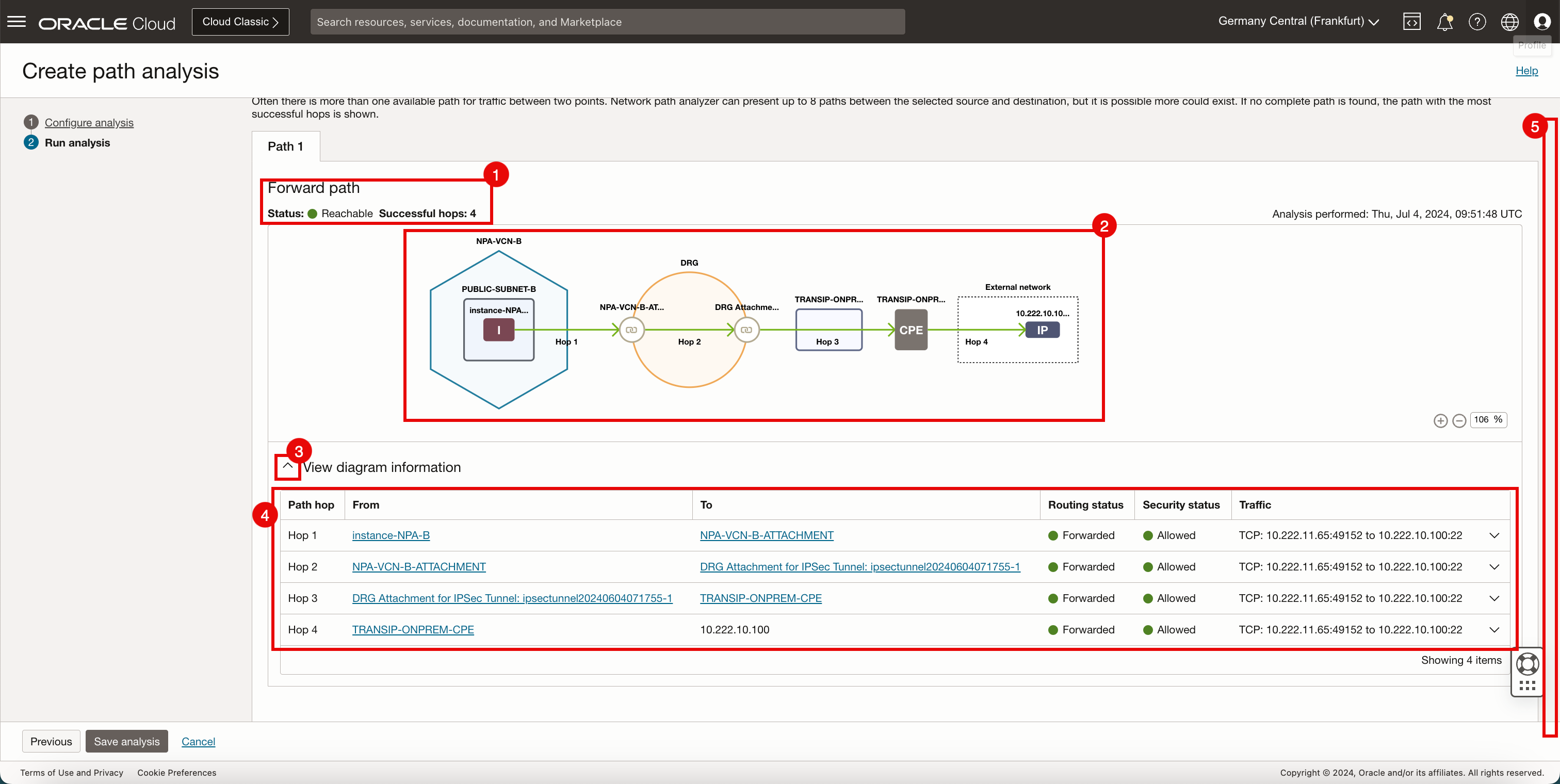

  1. 전달 경로 상태는 접근 가능이고 홉 수는 4입니다.
  2. 패킷이 소스에서 대상으로 가져온 시각적 경로 지정 경로를 확인합니다.
  3. 화살표(^)를 눌러 확장합니다.
  4. 다이어그램 정보를 볼 수 있습니다.
  5. 아래로.

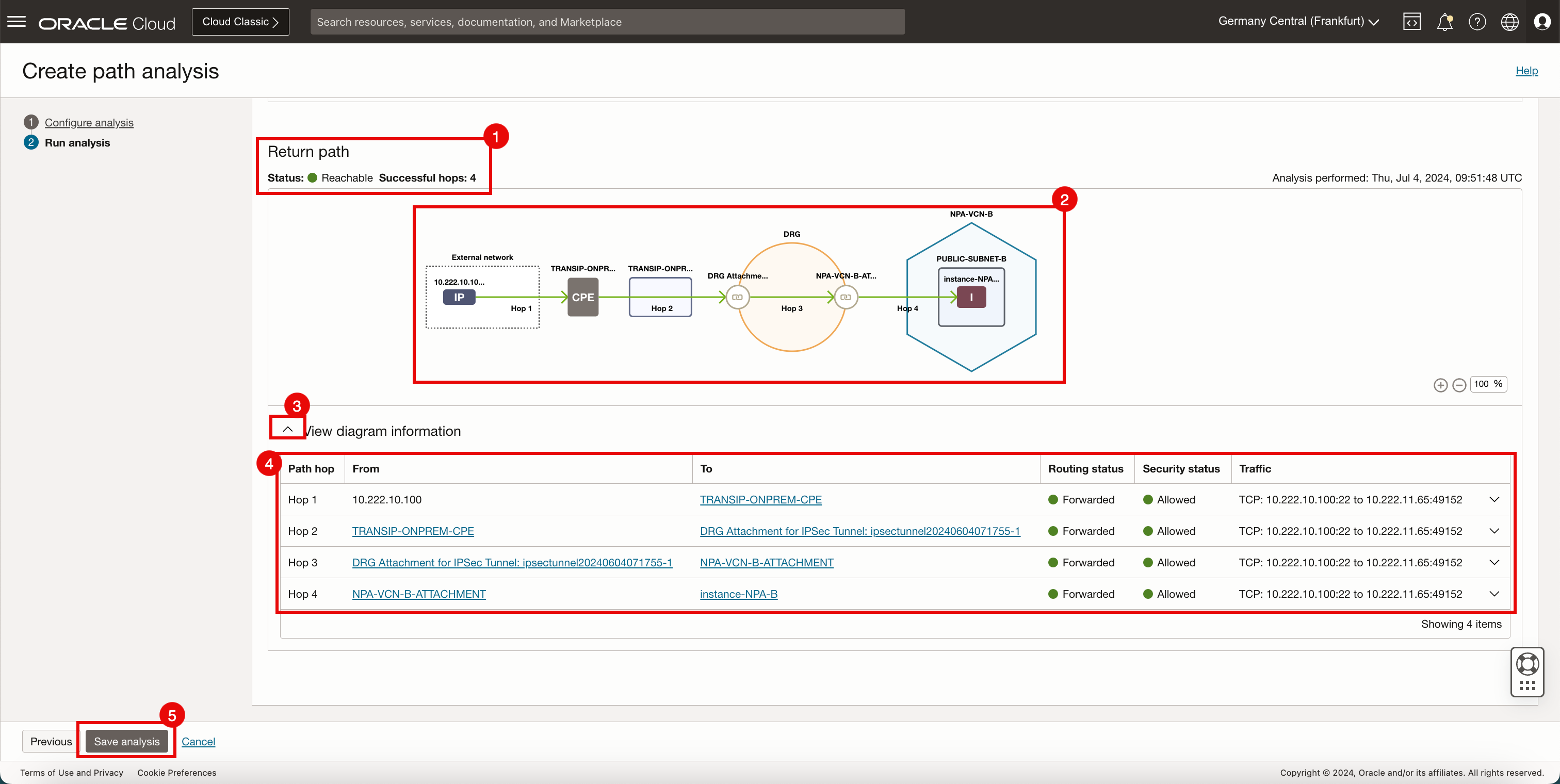

  1. 반환 경로 상태는 접근 가능이고 홉 수는 4입니다.
  2. 패킷이 소스에서 대상으로 가져온 시각적 경로 지정 경로를 확인합니다.
  3. 화살표(^)를 눌러 확장합니다.
  4. 다이어그램 정보를 볼 수 있습니다.
  5. 분석 저장을 누릅니다.



경로 지정 테이블에 10.222.10.0/24가 있는 네트워크가 있고 OCI 네트워크 경로 분석기가 온프레미스 네트워크를 검사 중이므로 이 테스트가 통과되었습니다.

테스트 시나리오 2

두번째 테스트 시나리오에서는 다음 경로 분석 매개변수를 사용합니다.

	위치	IP 주소	IP 주소 온프레미스 설정	포트
소스	OCI	10.222.11.65	선택 취소됨	N/A
대상	온라인	10.222.10.100	선택 취소됨	22

주: ON-PREM와 서브넷이 겹치는 NPA-VCN-A은 경로 지정 아키텍처의 일부가 아닙니다.

경로 분석 생성

• 경로 분석 생성을 누릅니다.

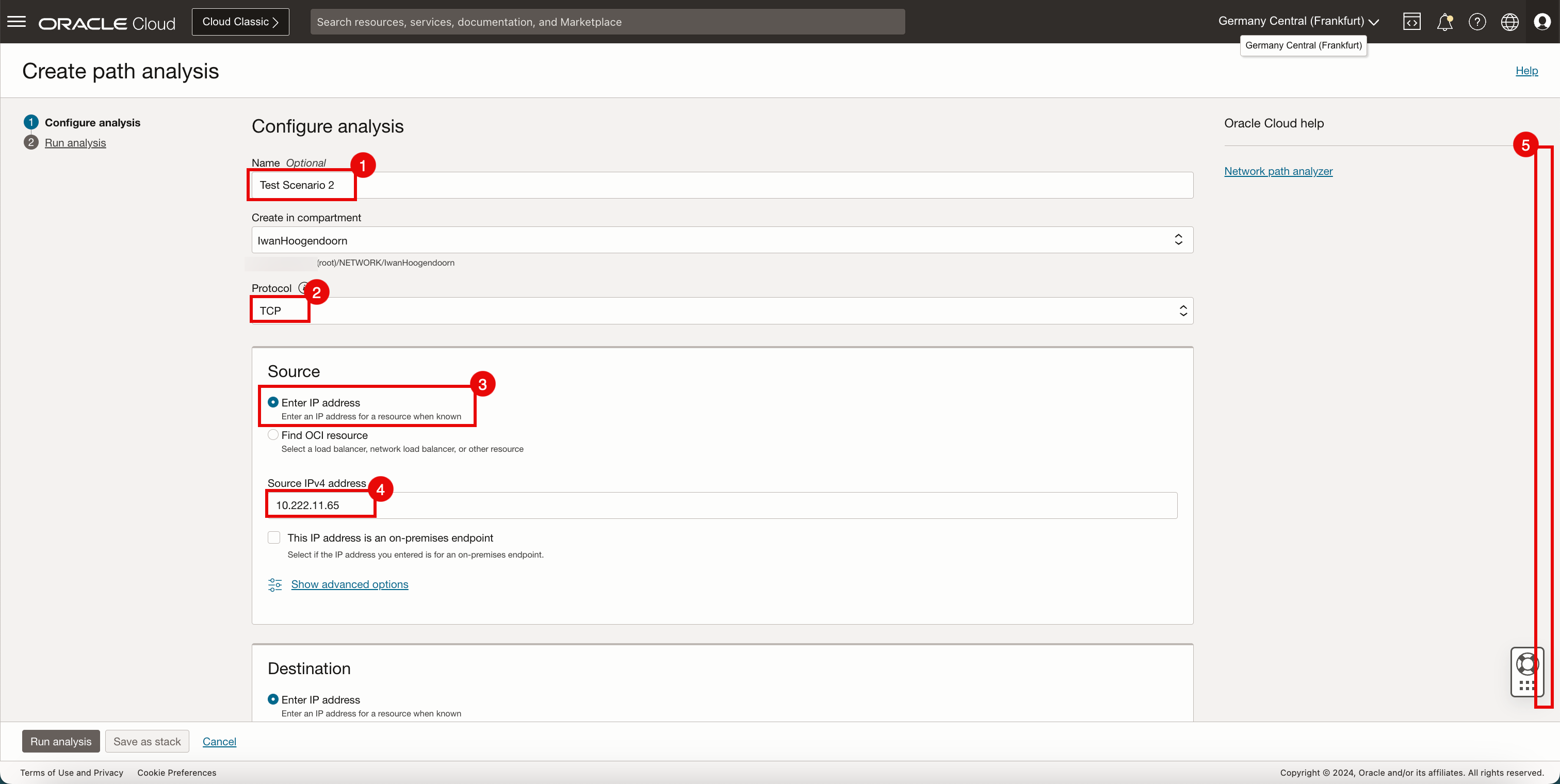

• 분석 구성 페이지에서 다음 정보를 입력합니다.

  1. 이름: 이름을 입력합니다.
  2. 프로토콜: TCP를 선택합니다.
  3. 소스: IP 주소 입력을 선택합니다.
  4. 소스 IPv4 주소: 소스 IPv4 주소를 입력합니다.
  5. 아래로.

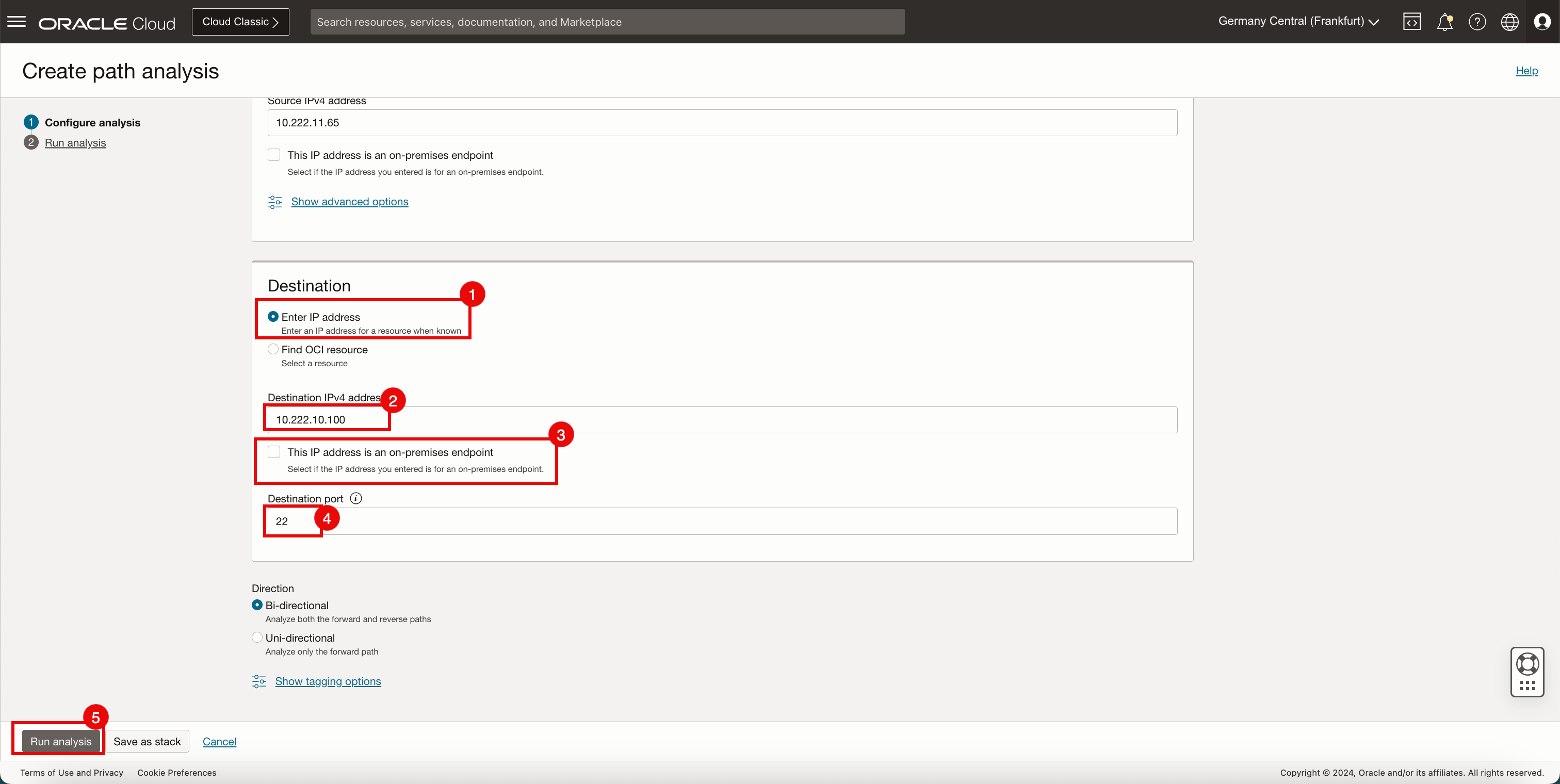

  1. 대상: IP 주소 입력을 선택합니다.
  2. 대상 IPv4 주소: 대상 IPv4 주소를 입력합니다.
  3. IP 주소가 온프레미스 끝점입니다를 선택합니다.
  4. 대상 포트: 대상 포트를 입력합니다.
  5. 분석 실행을 누릅니다.



• 분석이 시작되었으며 완료하는 데 몇 분 정도 걸립니다.



경로 분석 테스트 및 저장

• 분석 실행 페이지에서 구성된 분석을 저장합니다.

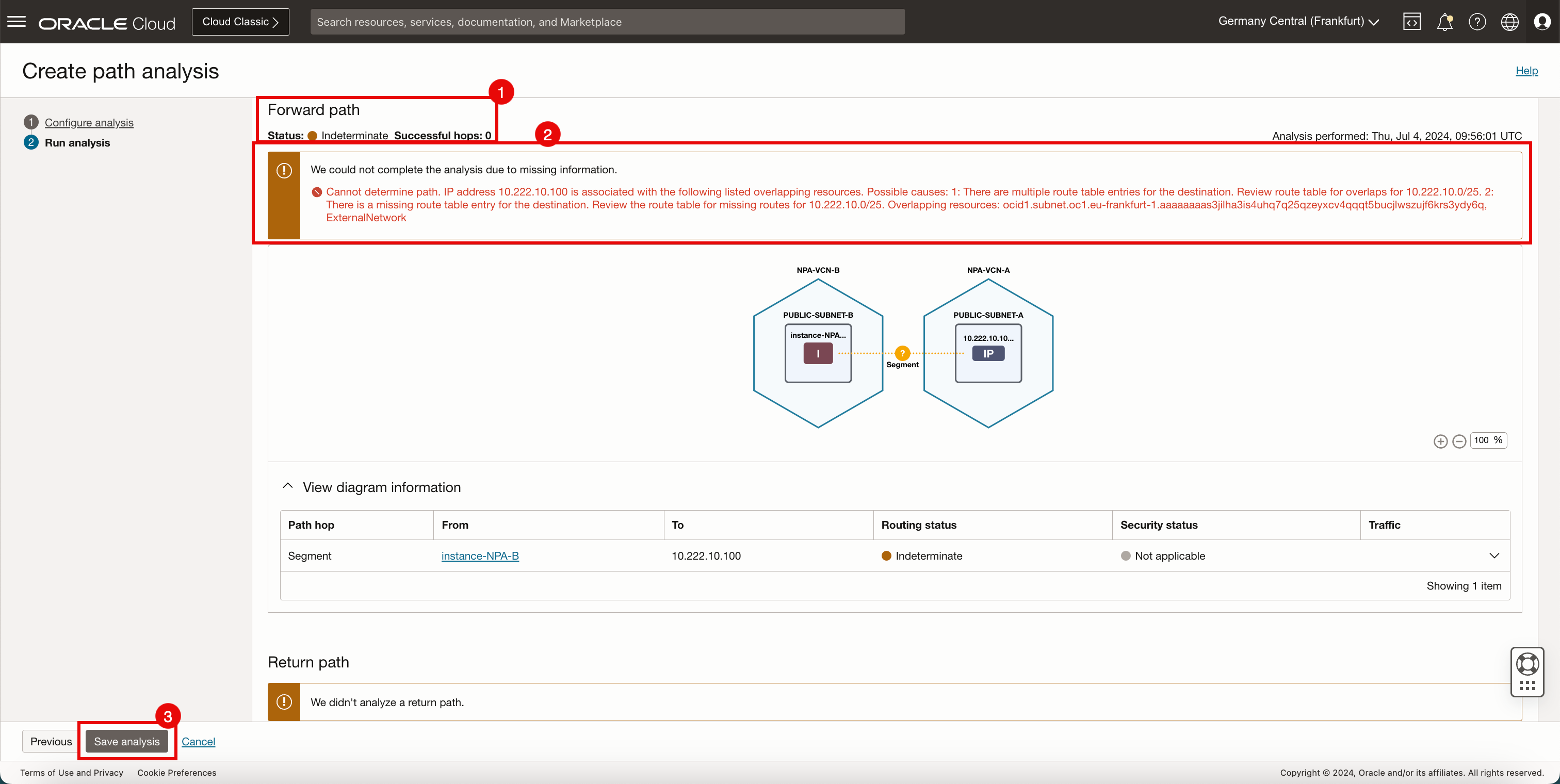

  1. 전달 경로 상태는 확인되지 않음이고 홉 수는 0입니다.

  2. 주 오류 메시지: Cannot determine path. IP address 10.222.10.100 is associated with the following listed overlapping resources

     가능한 원인:

     • 대상에 대한 경로 테이블 항목이 여러 개 있습니다.
       • 10.222.10.0/25에 대한 겹침이 있는지 경로 테이블을 검토합니다.
     • 대상에 대한 경로 테이블 항목이 누락되었습니다.
       • 경로 테이블에서 10.222.10.0/25에 대한 경로가 누락되었는지 검토합니다.
       • 리소스 겹침: ocid1.subnet.oc1.eu-frankfurt-1.aaaaaaaas3jilha3xxxxxxxxxxxxxxxxxxxjlwszujf6krs3ydy6q, ExternalNetwork.

  3. 분석 저장을 누릅니다.



경로 지정 테이블에 10.222.10.0/24가 있는 네트워크가 없고 OCI 네트워크 경로 분석기가 온프레미스 네트워크를 검사하지 않아 이 테스트를 실패했습니다.

테스트 시나리오 3

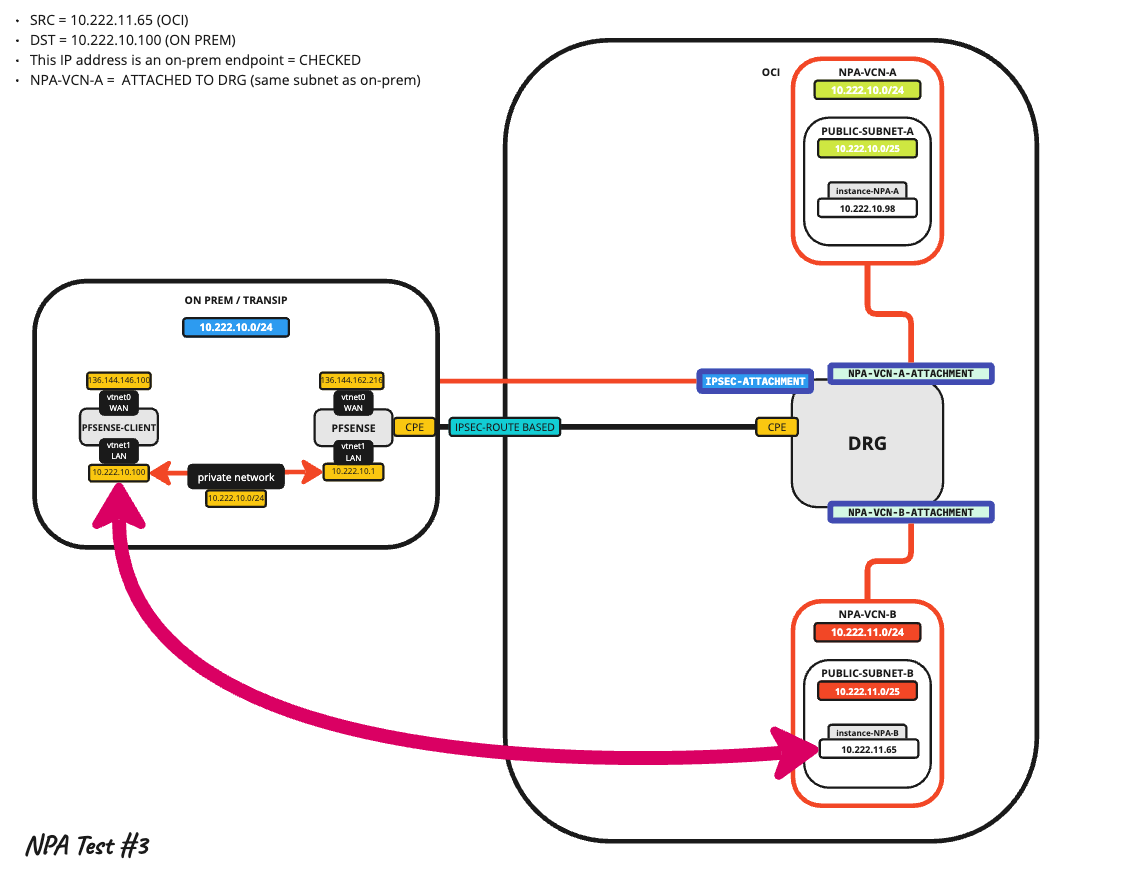

세번째 테스트 시나리오에서는 다음 경로 분석 매개변수를 사용합니다.

	위치	IP 주소	IP 주소 온프레미스 설정	포트
소스	OCI	10.222.11.65	선택 취소됨	N/A
대상	온라인	10.222.10.100	선택됨	22

주: ON-PREM와 서브넷이 겹치는 NPA-VCN-A은 경로 지정 아키텍처의 일부입니다.

NPA-VCN-A를 연결합니다.

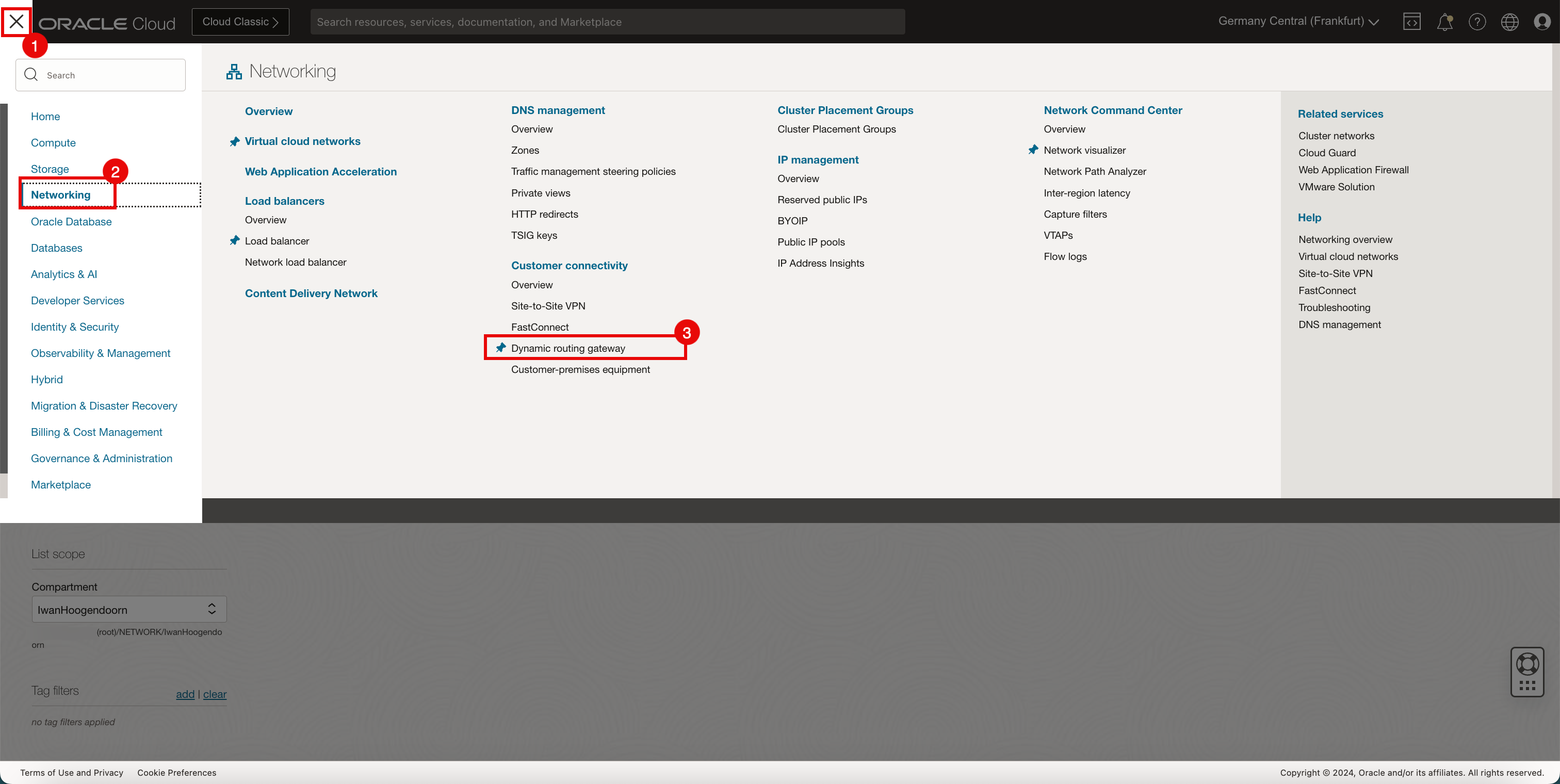

• DRG(동적 경로 지정 게이트웨이)에 NPA-VCN-A를 연결합니다.

  1. 왼쪽 상단 모서리에서 햄버거 메뉴 (≡)를 클릭합니다.
  2. 네트워킹을 누릅니다.
  3. 동적 경로 지정 게이트웨이를 누릅니다.

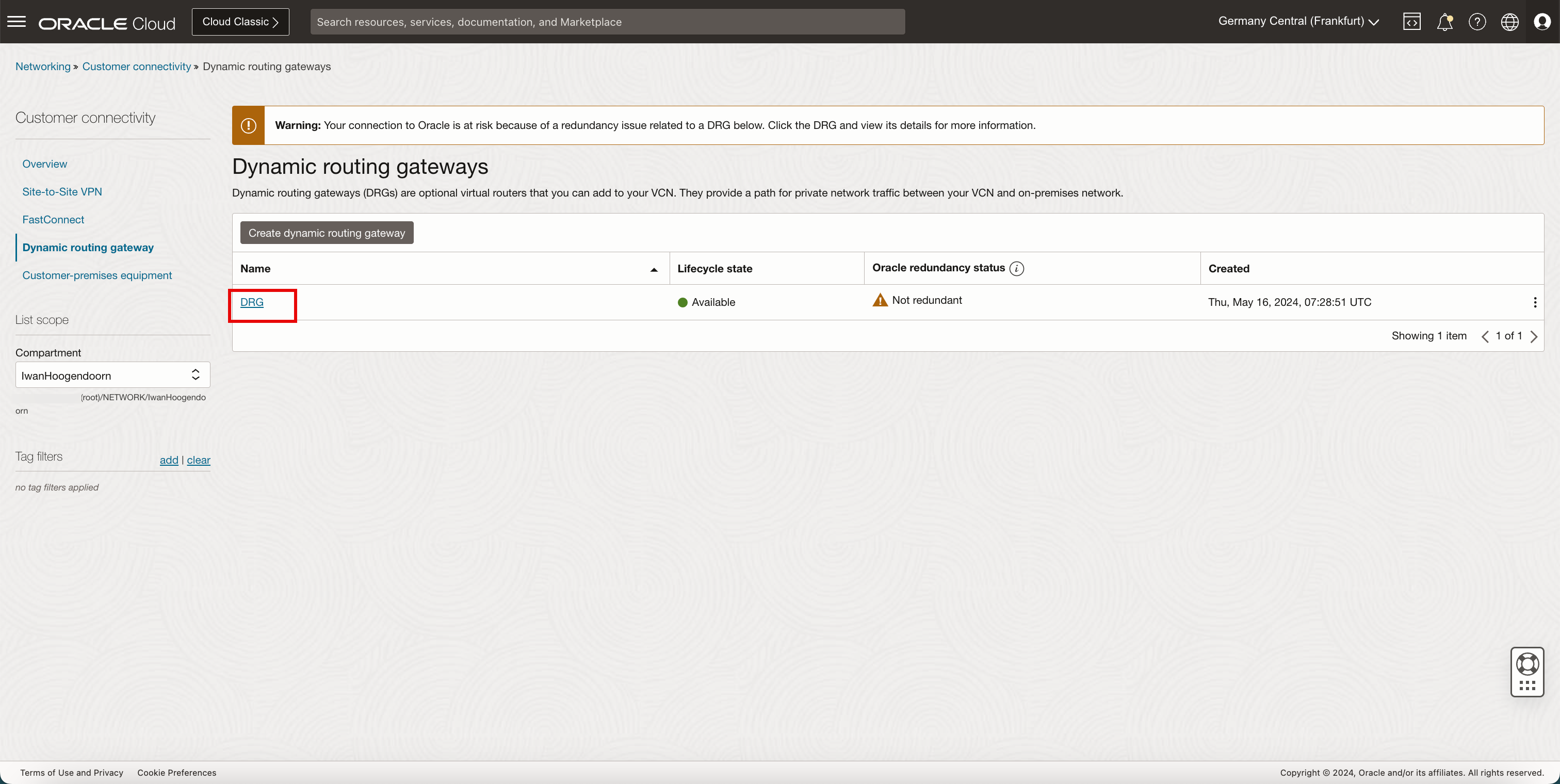

• DRG를 누릅니다.

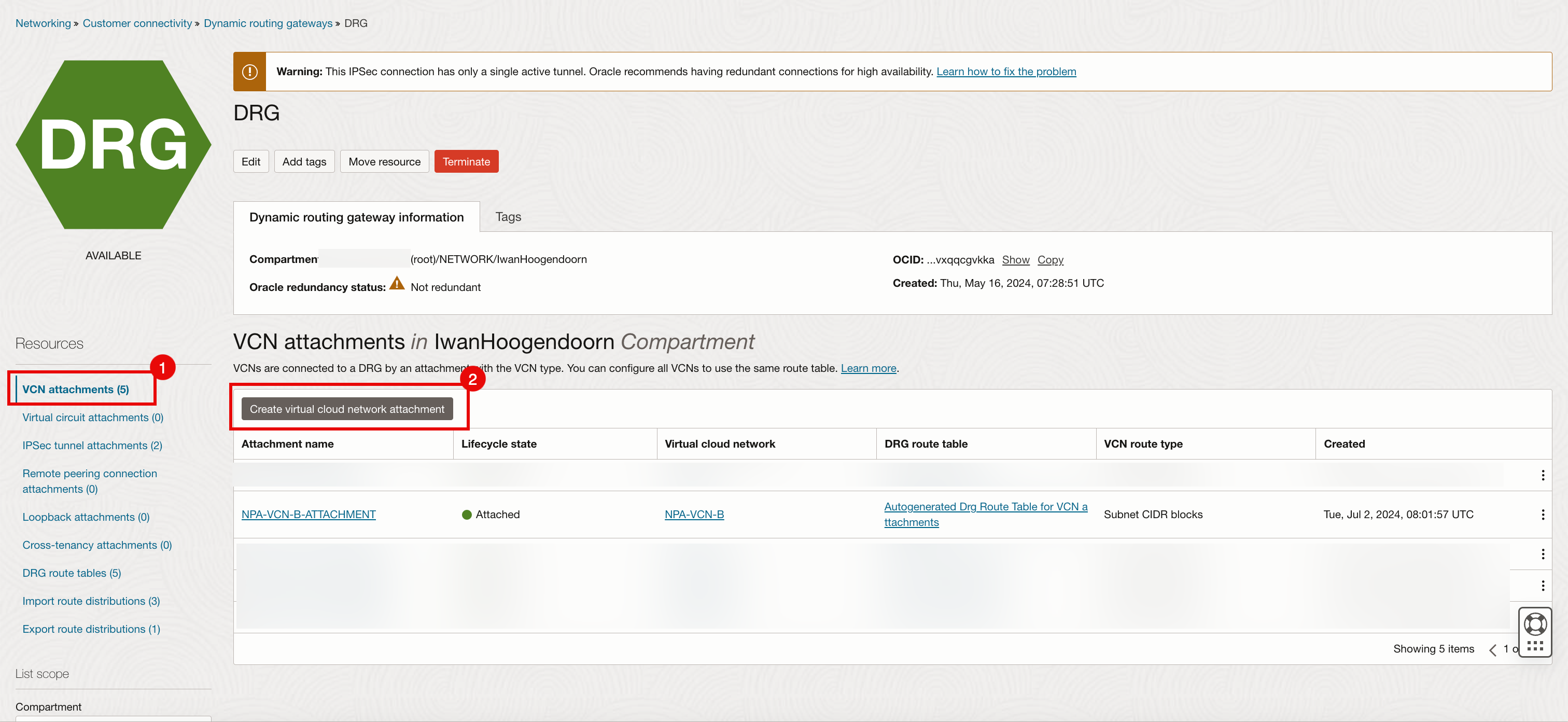

  1. VCN 연결을 누릅니다.

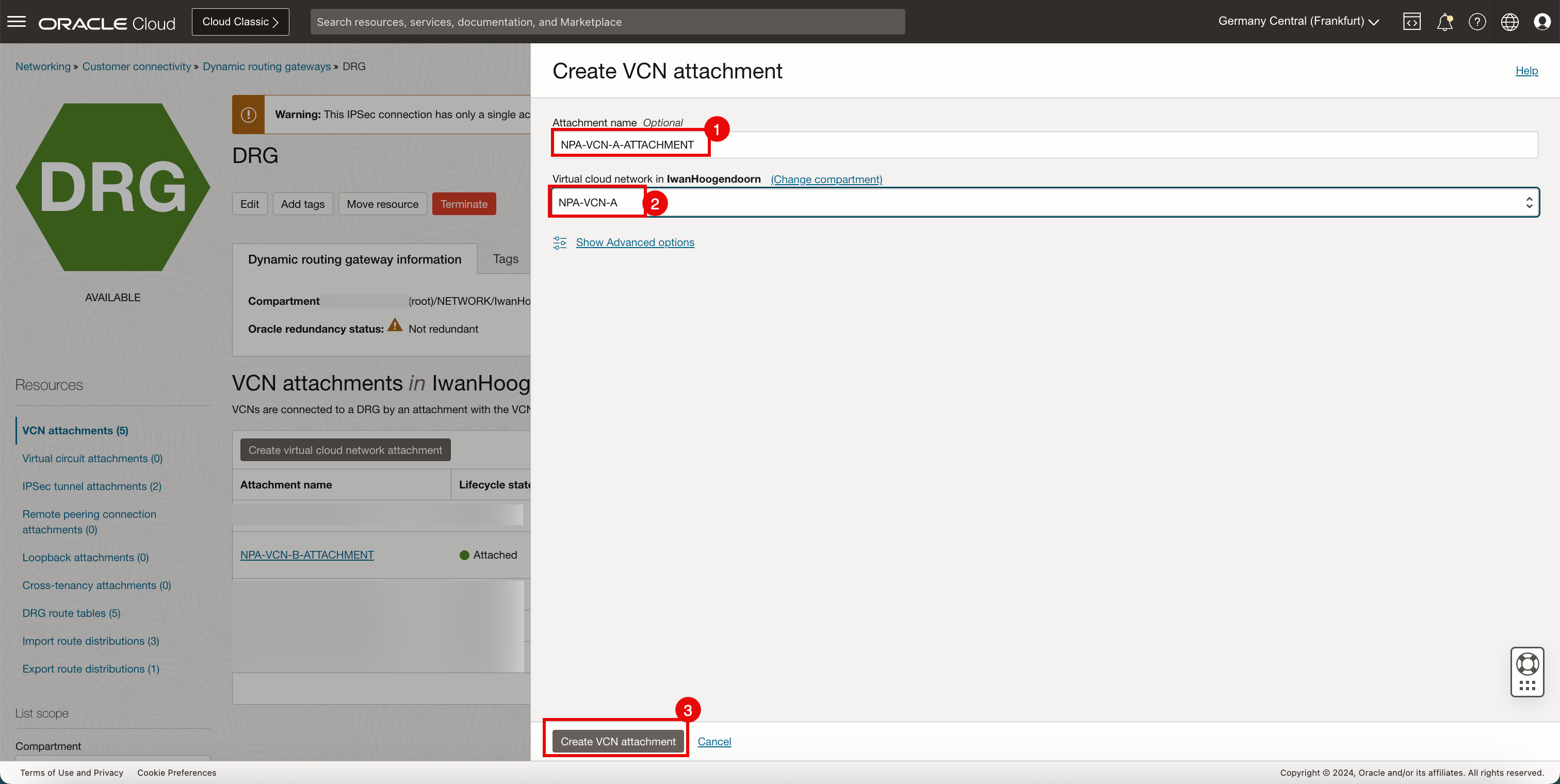

  2. 가상 클라우드 네트워크 연결 생성을 누릅니다.



  1. 첨부 이름을 입력합니다.
  2. NPA-VCN-A VCN 선택
  3. VCN 연결 생성을 누릅니다.

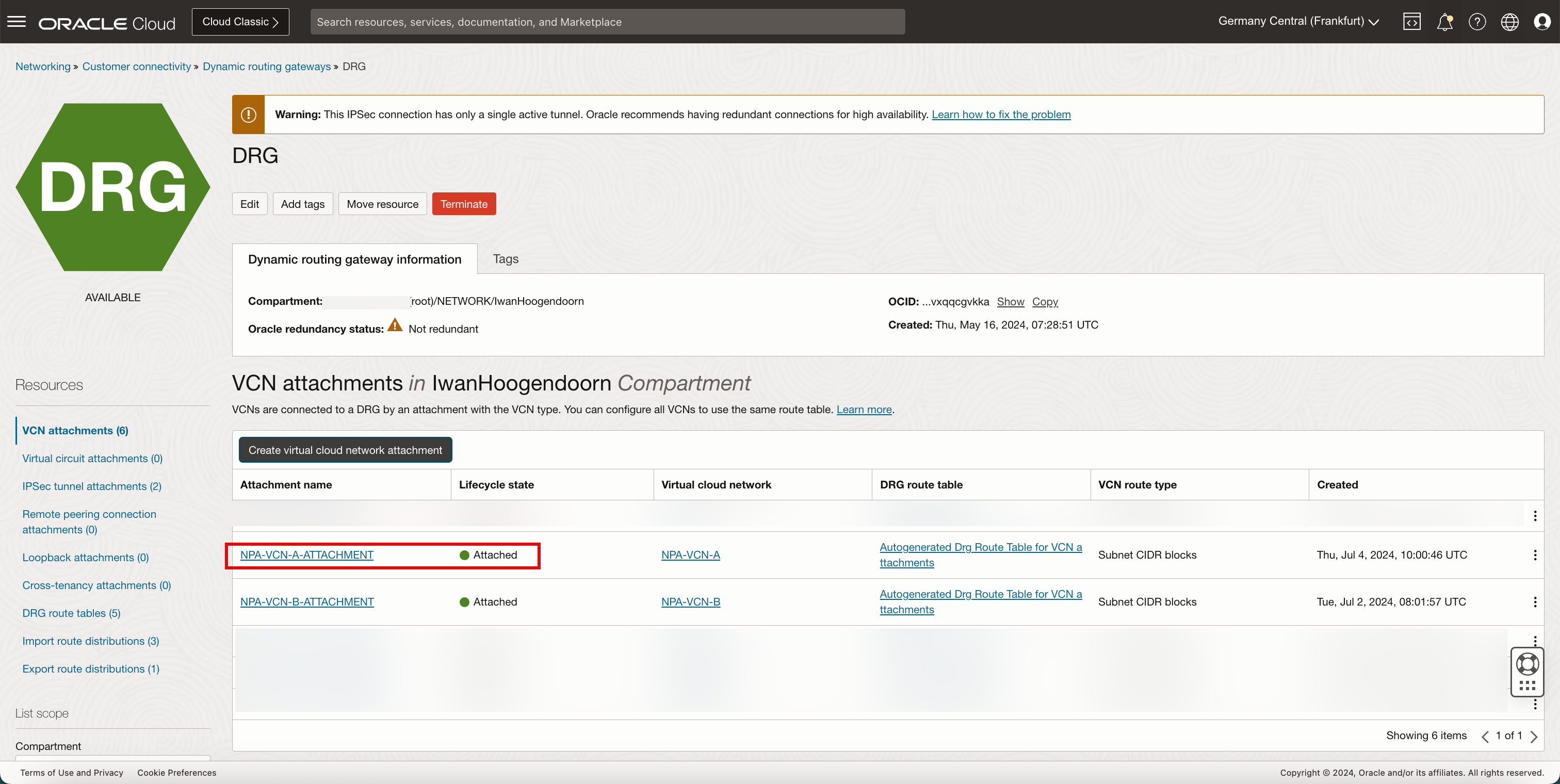

• 이제 NPA-VCN-A VCN이 연결되었습니다.



경로 분석 생성

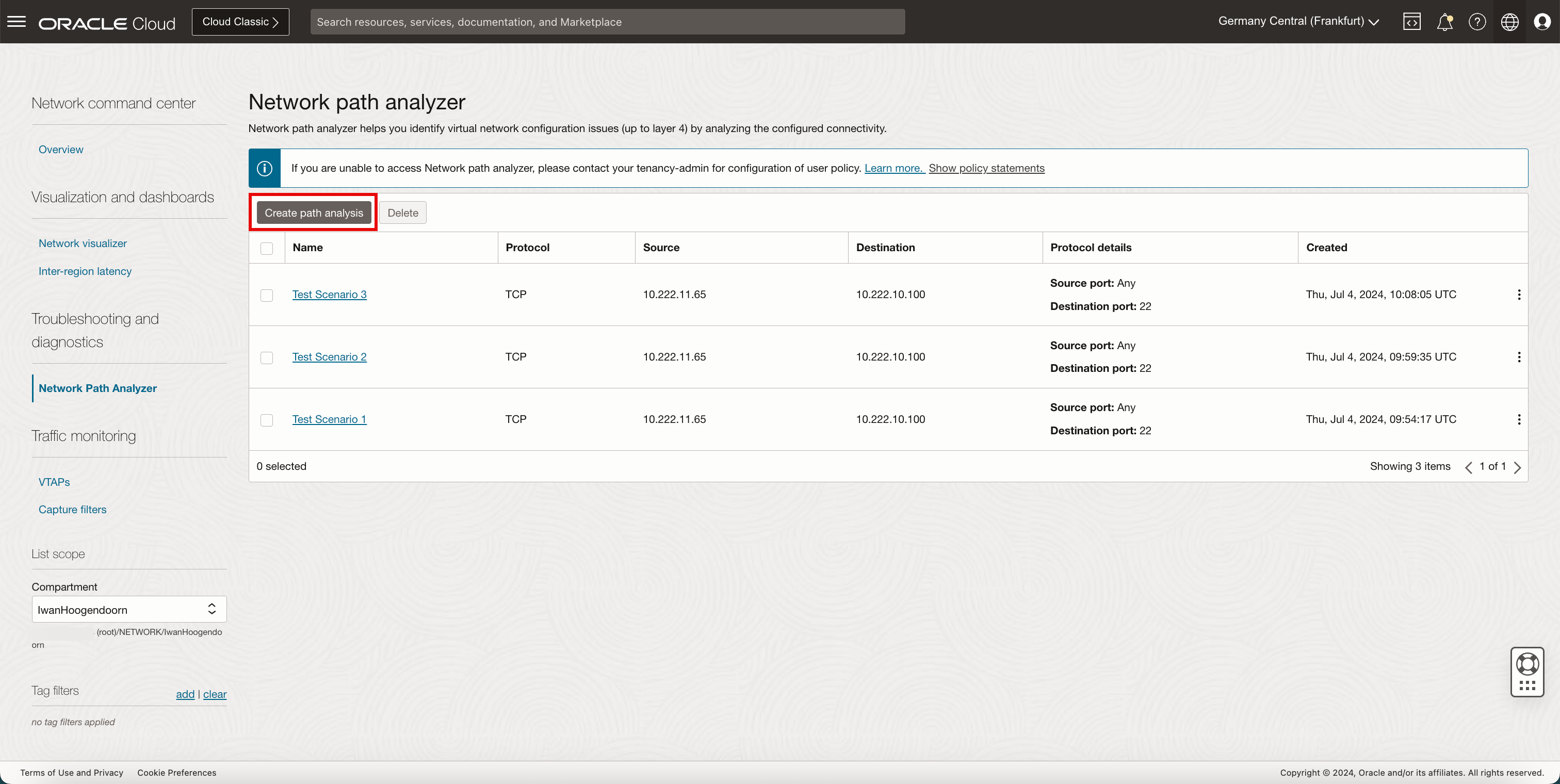

• 경로 분석 생성을 누릅니다.

  1. 이름: 이름을 입력합니다.
  2. 프로토콜: TCP를 선택합니다.
  3. 소스: IP 주소 입력을 선택합니다.
  4. 소스 IPv4 주소: 소스 IPv4 주소를 입력합니다.
  5. 아래로.



  1. 대상: IP 주소 입력을 선택합니다.
  2. 대상 IPv4 주소: 대상 IPv4 주소를 입력합니다.
  3. IP 주소가 온프레미스 끝점입니다를 선택합니다.
  4. 대상 포트: 대상 포트를 입력합니다.
  5. 분석 실행을 누릅니다.



• 분석이 시작되었으며 완료하는 데 몇 분 정도 걸립니다.



경로 분석 테스트 및 저장

• 분석 실행 페이지에서 구성된 분석을 저장합니다.

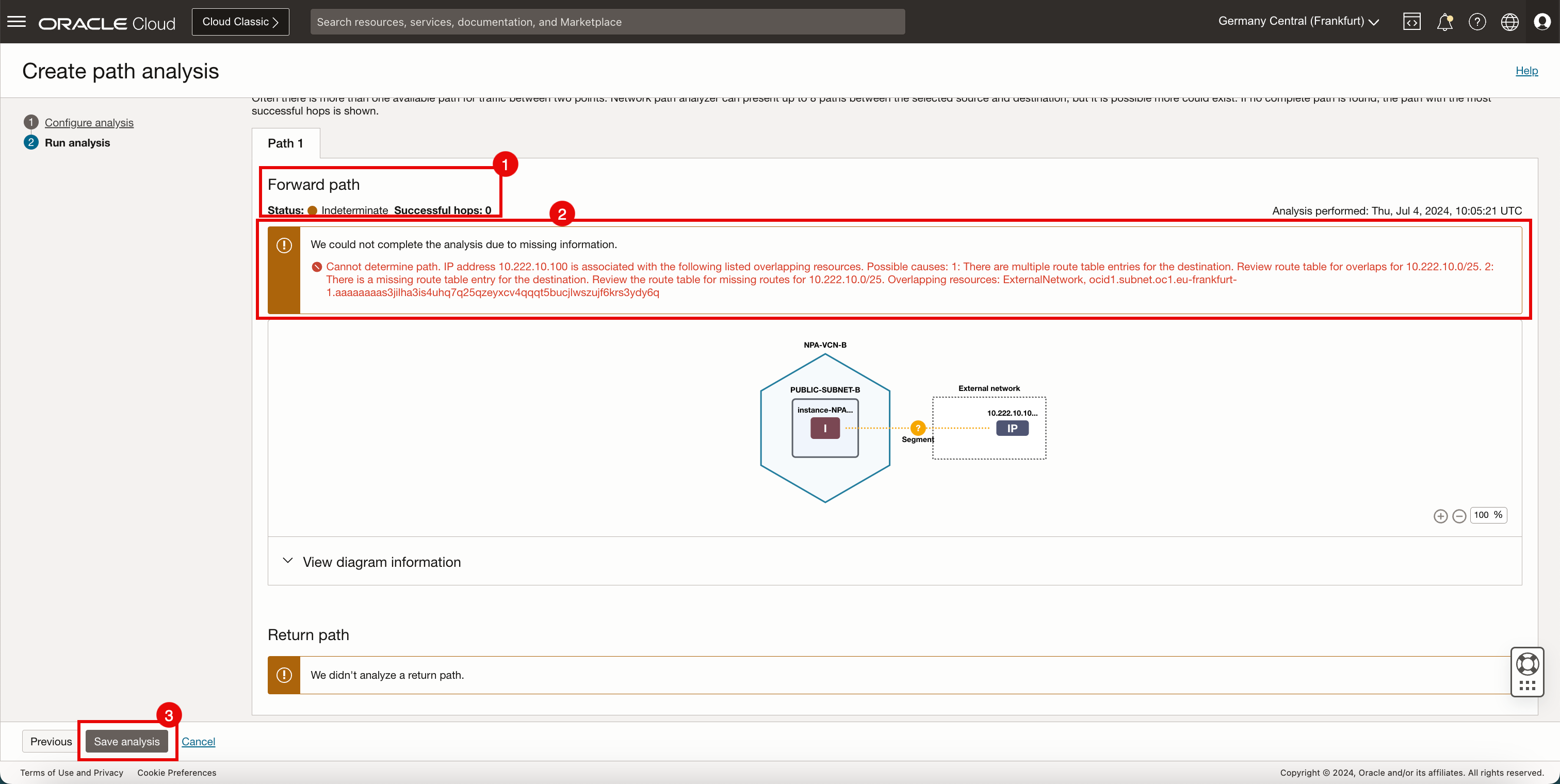

  1. 전달 경로 상태는 확인되지 않음이고 홉 수는 0입니다.

  2. 주 오류 메시지: Cannot determine path. IP address 10.222.10.100 is associated with the following listed overlapping resources

     가능한 원인:

     • 대상에 대한 경로 테이블 항목이 여러 개 있습니다.
       • 10.222.10.0/25에 대한 겹침이 있는지 경로 테이블을 검토합니다.
     • 대상에 대한 경로 테이블 항목이 누락되었습니다.
       • 경로 테이블에서 10.222.10.0/25에 대한 경로가 누락되었는지 검토합니다.
       • 리소스 겹침: ExternalNetwork, ocid1.subnet.oc1.eu-frankfurt-1.aaaaaaaas3jilha3xxxxxxxxxxxxxxxxxxxjlwszujf6krs3ydy6q, ExternalNetwork.

  3. 분석 저장을 누릅니다.



ON-PREM와 NPA-VCN-A 사이에 서브넷이 겹치므로 이 테스트를 실패했습니다. OCI Network Path Analyzer가 10.222.10.0/24 네트워크에 대한 두 개의 경로를 감지하여 온-프레미스(On-Premise) 네트워크를 확인하더라도 어느 경로를 사용할지 확인할 수 없었습니다.

테스트 시나리오 4

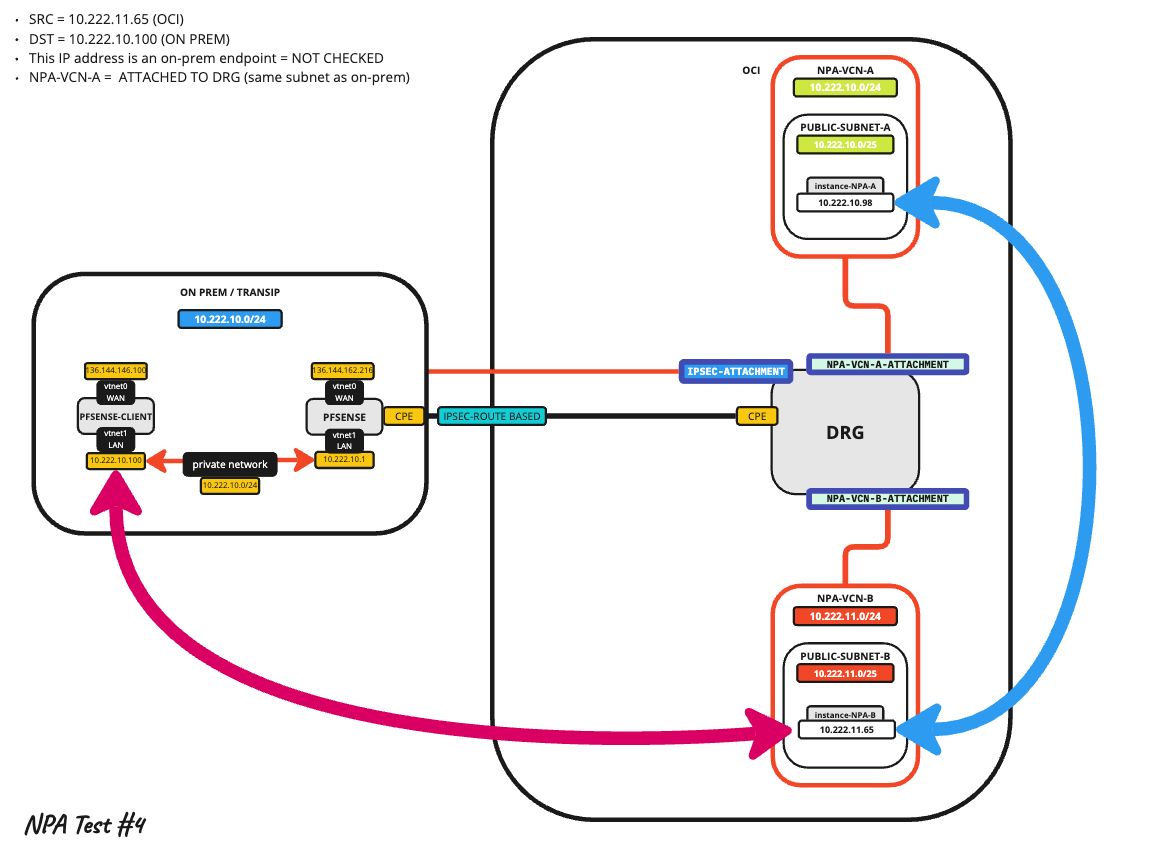

네번째 테스트 시나리오에서는 다음 경로 분석 매개변수를 사용합니다.

	위치	IP 주소	IP 주소 온프레미스 설정	포트
소스	OCI	10.222.11.65	선택 취소됨	N/A
대상	온라인	10.222.10.100	선택 취소됨	22

주: ON-PREM와 서브넷이 겹치는 NPA-VCN-A은 여전히 경로 지정 아키텍처의 일부입니다.

경로 분석 생성

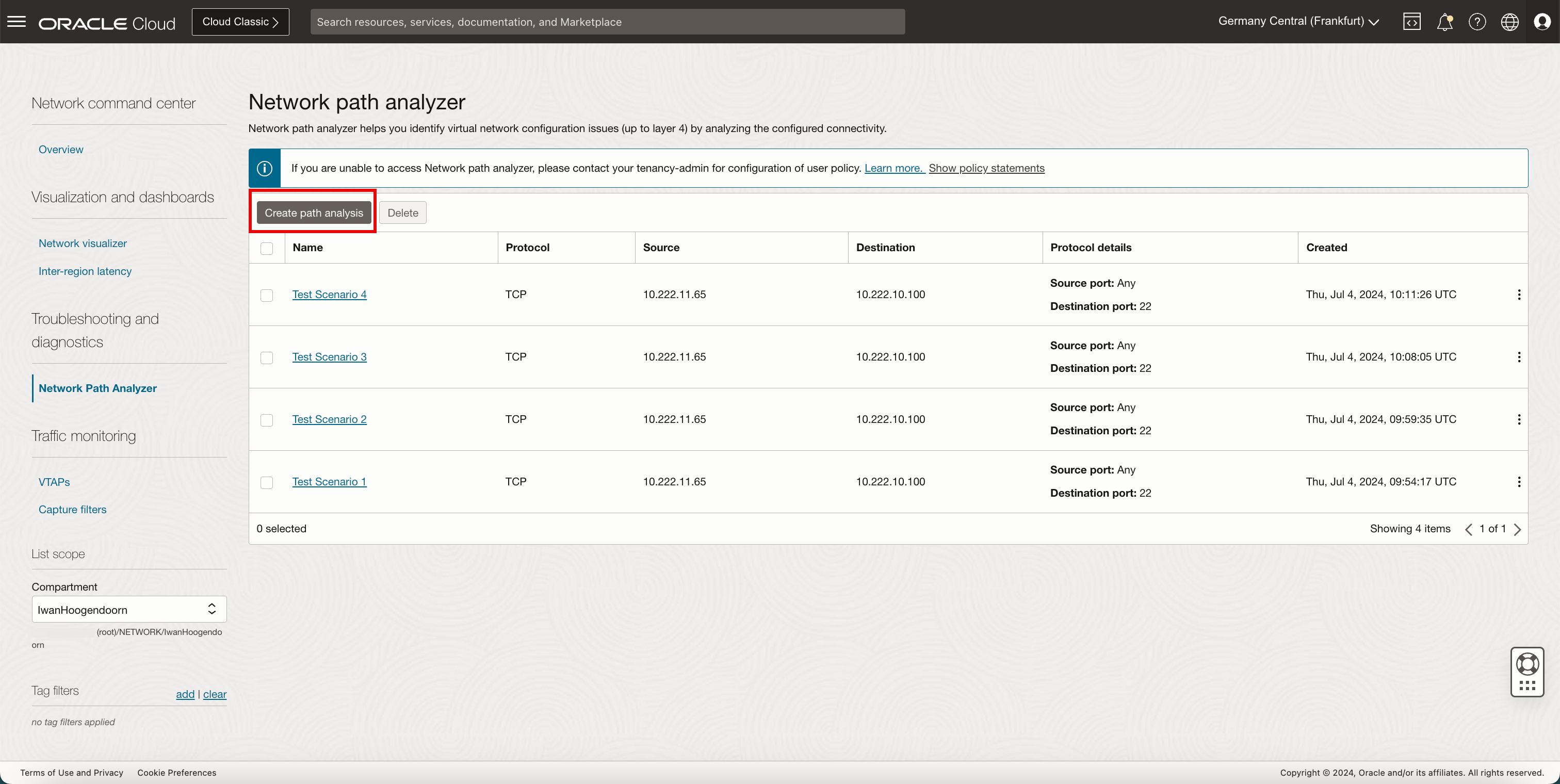

• 경로 분석 생성을 누릅니다.



• 분석 구성 페이지에서 다음 정보를 입력합니다.

  1. 이름: 이름을 입력합니다.
  2. 프로토콜: TCP를 선택합니다.
  3. 소스: IP 주소 입력을 선택합니다.
  4. 소스 IPv4 주소: 소스 IPv4 주소를 입력합니다.
  5. 아래로.



  1. 대상: IP 주소 입력을 선택합니다.
  2. 대상 IPv4 주소: 대상 IPv4 주소를 입력합니다.
  3. IP 주소가 온프레미스 끝점입니다를 선택합니다.
  4. 대상 포트: 대상 포트를 입력합니다.
  5. 분석 실행을 누릅니다.



• 분석이 시작되었으며 완료하는 데 몇 분 정도 걸립니다.



경로 분석 테스트 및 저장

• 분석 실행 페이지에서 구성된 분석을 저장합니다.

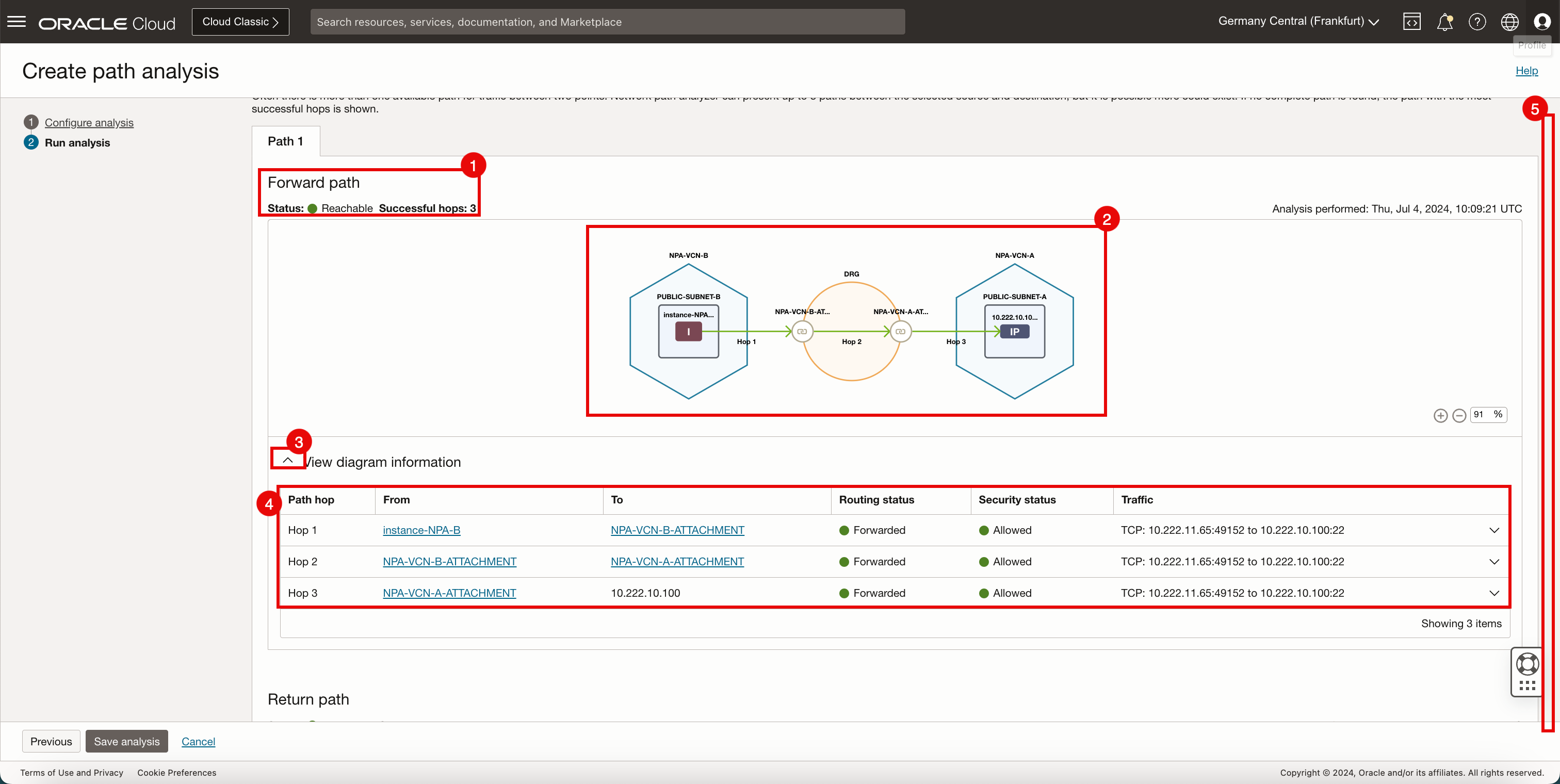

  1. 전달 경로 상태는 접근 가능이고 홉 수는 3입니다.
  2. 패킷이 소스에서 대상으로 가져온 시각적 경로 지정 경로를 확인합니다.
  3. 화살표(^)를 눌러 확장합니다.
  4. 다이어그램 정보를 볼 수 있습니다.
  5. 아래로.



  1. 반환 경로 상태는 접근 가능이고 홉 수는 4입니다.
  2. 패킷이 소스에서 대상으로 가져온 시각적 경로 지정 경로를 확인합니다.
  3. 화살표(^)를 눌러 확장합니다.
  4. 다이어그램 정보를 볼 수 있습니다.
  5. 분석 저장을 누릅니다.



• IP 주소는 ON-PREM(10.222.10.100)로 지정했지만 OCI Network Path Analyzer가 수행한 경로는 OCI NPA-VCN-A VCN을 향한 경로입니다.



이 테스트는 IP 주소 ON-PREM를 지정했음에도 불구하고 통과됩니다. 하지만 OCI Network Path Analyzer가 온프레미스 네트워크를 검사하지 않고 OCI Network Path Analyzer 내에서 동일한 네트워크를 사용할 수 있으면 통과로 표시됩니다.

테스트 시나리오 5

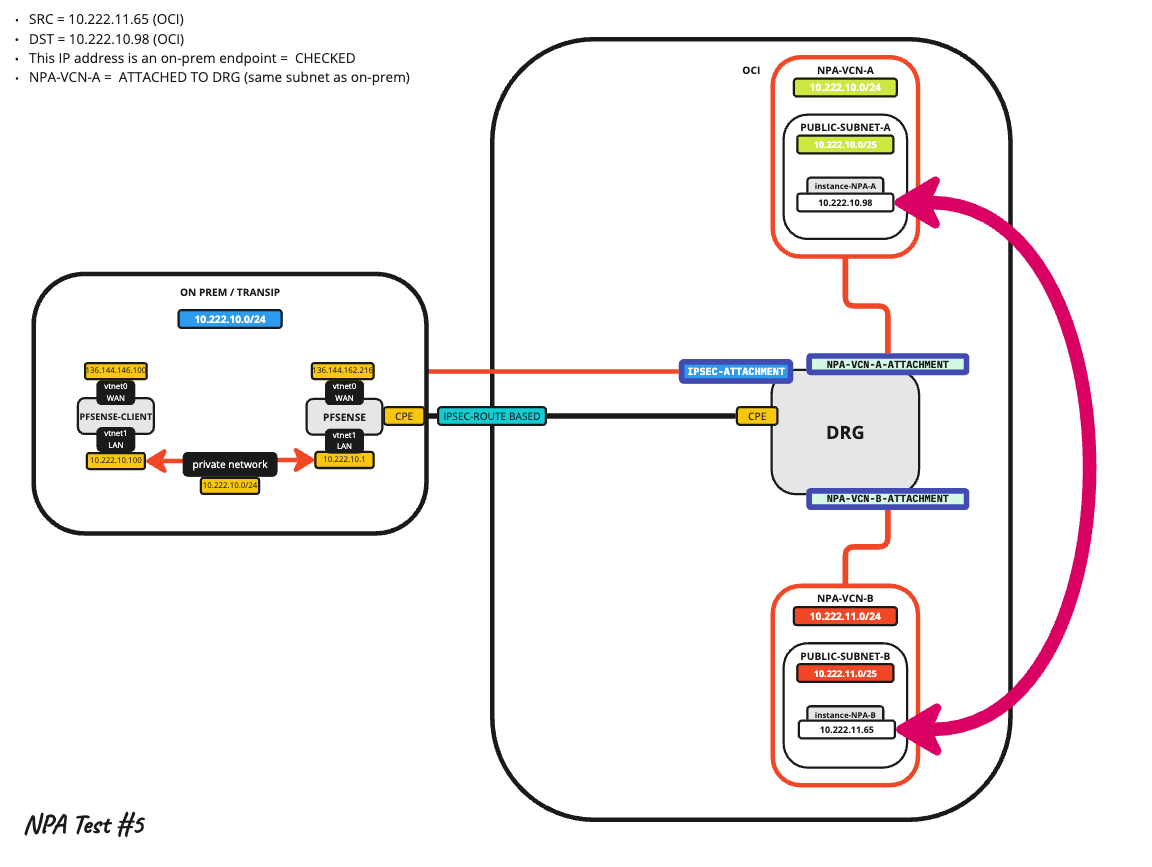

다섯번째 테스트 시나리오에서는 다음 경로 분석 매개변수를 사용합니다.

	위치	IP 주소	IP 주소 온프레미스 설정	포트
소스	OCI	10.222.11.65	선택 취소됨	N/A
대상	OCI	10.222.10.98	선택됨	22

참고:

• OCI 서브넷(NPA-VCN-A VCN 내)을 대상으로 사용합니다.
• ON-PREM와 서브넷이 겹치는 NPA-VCN-A은 여전히 경로 지정 아키텍처의 일부입니다.

경로 분석 생성

• 경로 분석 생성을 누릅니다.

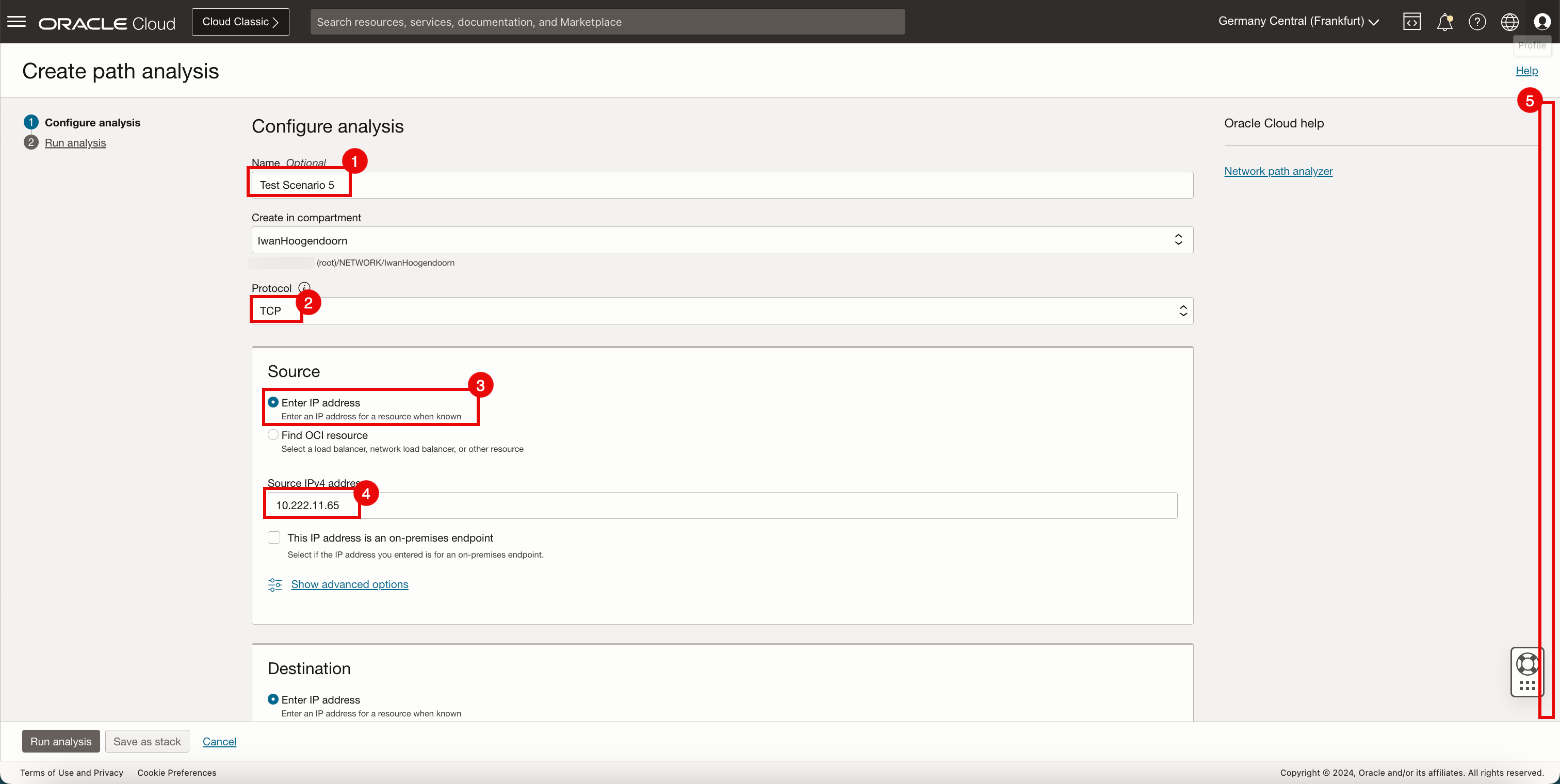

• 분석 구성 페이지에서 다음 정보를 입력합니다.

  1. 이름: 이름을 입력합니다.
  2. 프로토콜: TCP를 선택합니다.
  3. 소스: IP 주소 입력을 선택합니다.
  4. 소스 IPv4 주소: 소스 IPv4 주소를 입력합니다.
  5. 아래로.



  1. 대상: IP 주소 입력을 선택합니다.
  2. 대상 IPv4 주소: 대상 IPv4 주소를 입력합니다.
  3. IP 주소가 온프레미스 끝점입니다를 선택합니다.
  4. 대상 포트: 대상 포트를 입력합니다.
  5. 분석 실행을 누릅니다.

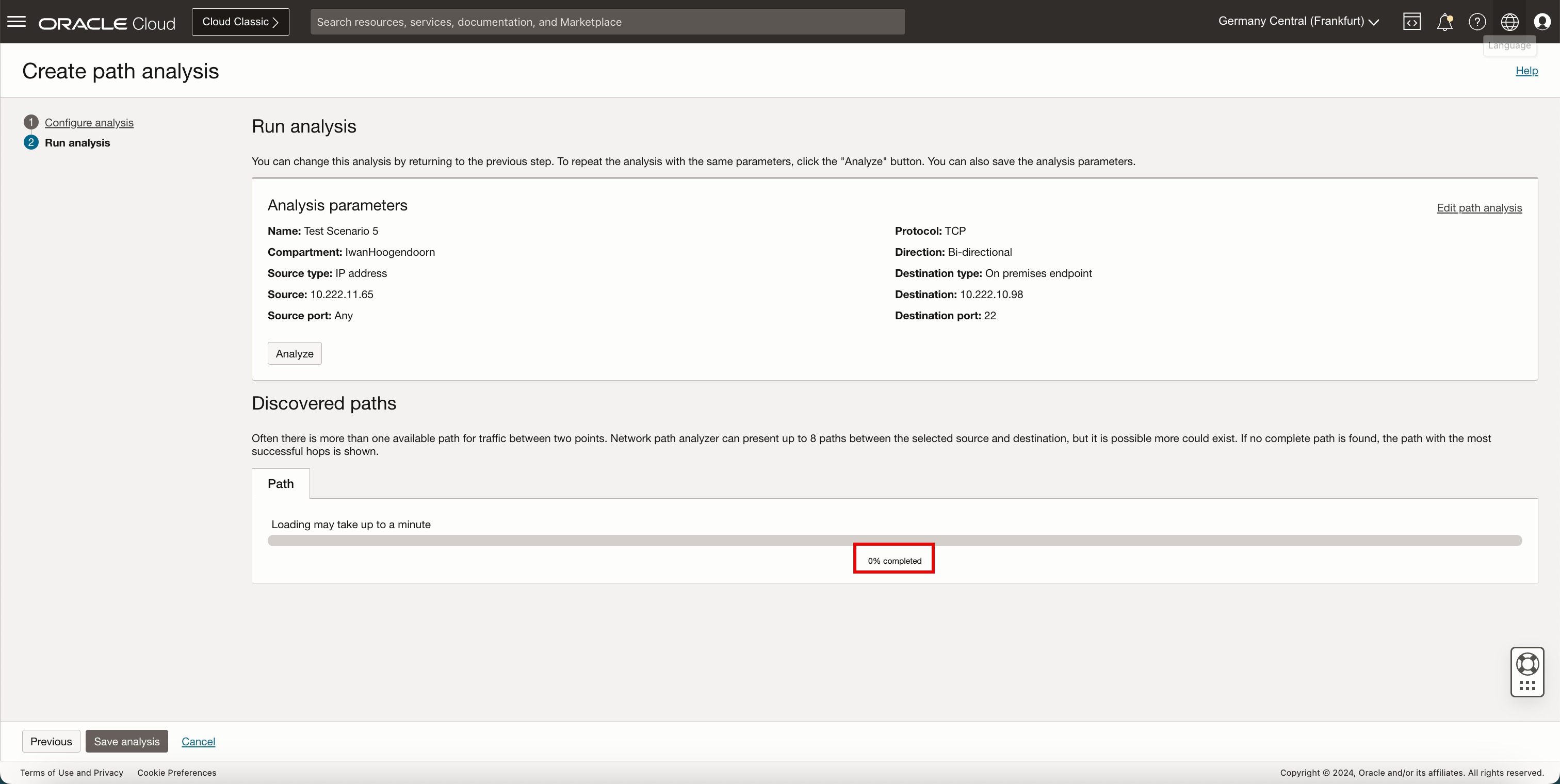

• 분석이 시작되었으며 완료하는 데 몇 분 정도 걸립니다.



경로 분석 테스트 및 저장

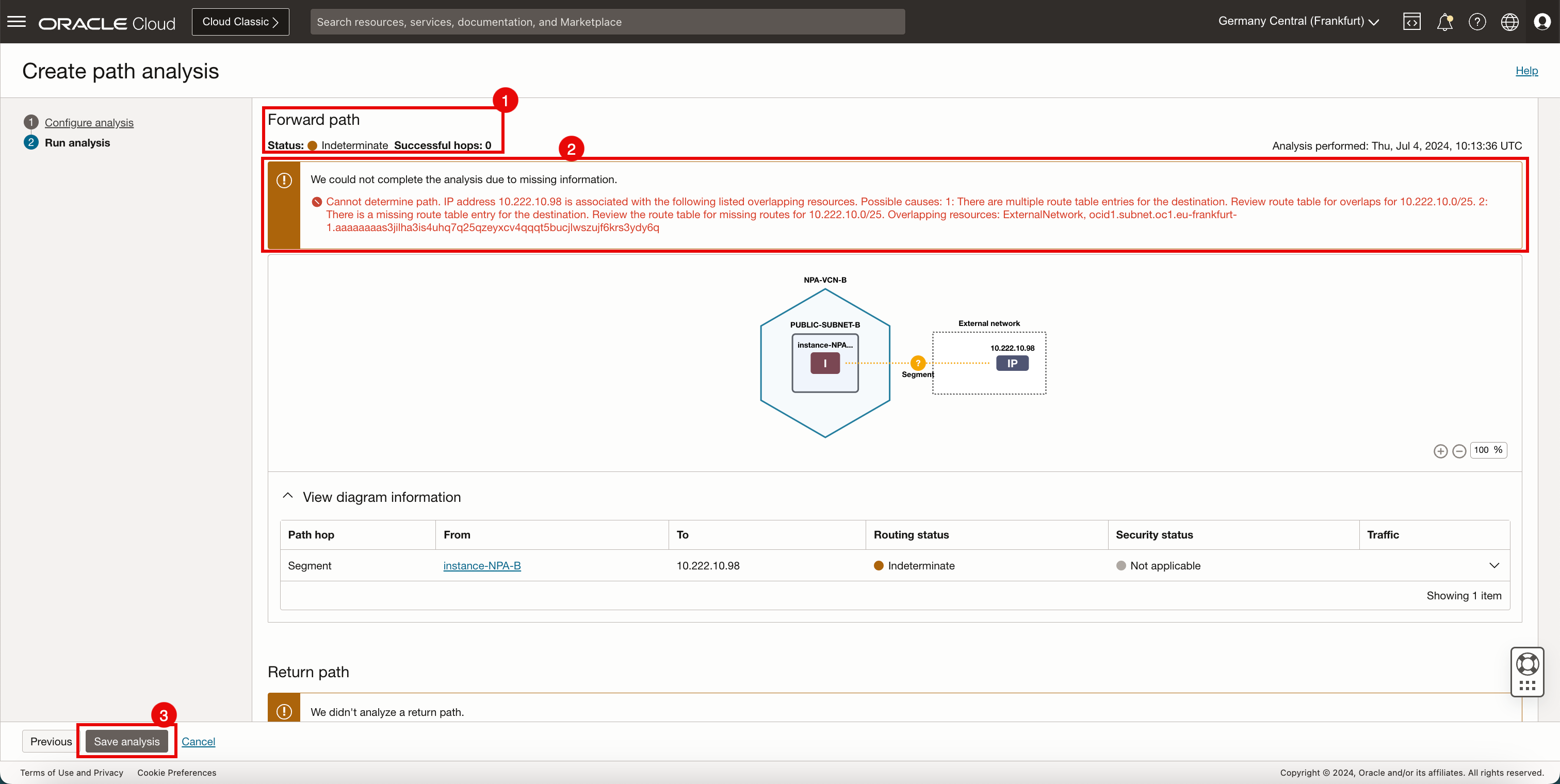

• 분석 실행 페이지에서 구성된 분석을 저장합니다.

  1. 전달 경로 상태는 확인되지 않음이고 홉 수는 0입니다.

  2. 주 오류 메시지: Cannot determine path. IP address 10.222.10.98 is associated with the following listed overlapping resources

     가능한 원인:

     • 대상에 대한 경로 테이블 항목이 여러 개 있습니다.
       • 10.222.10.0/25에 대한 겹침이 있는지 경로 테이블을 검토합니다.
     • 대상에 대한 경로 테이블 항목이 누락되었습니다.
       • 경로 테이블에서 10.222.10.0/25에 대한 경로가 누락되었는지 검토합니다.
       • 리소스 겹침: ExternalNetwork, ocid1.subnet.oc1.eu-frankfurt-1.aaaaaaaas3jilha3is4uxxxxxxxxxxxxxxxxxxlwszujf6krs3ydy6q

  3. 분석 저장을 누릅니다.



대상에서 지정한 IP 주소가 온프레미스가 아니라 OCI에 있으므로 이 테스트를 실패했습니다. 이 테스트는 기본적으로 시나리오 3과 동일합니다.

테스트 시나리오 6

여섯번째 테스트 시나리오에서는 다음 경로 분석 파라미터를 사용합니다.

	위치	IP 주소	IP 주소 온프레미스 설정	포트
소스	OCI	10.222.11.65	선택 취소됨	N/A
대상	OCI	10.222.10.98	선택 취소됨	22

참고:

• OCI 서브넷(NPA-VCN-A VCN 내)을 대상으로 사용합니다.
• ON-PREM와 서브넷이 겹치는 NPA-VCN-A은 여전히 경로 지정 아키텍처의 일부입니다.

경로 분석 생성

• 경로 분석 생성을 누릅니다.



• 분석 구성 페이지에서 다음 정보를 입력합니다.

  1. 이름: 이름을 입력합니다.
  2. 프로토콜: TCP를 선택합니다.
  3. 소스: IP 주소 입력을 선택합니다.
  4. 소스 IPv4 주소: 소스 IPv4 주소를 입력합니다.
  5. 아래로.



  1. 대상: IP 주소 입력을 선택합니다.
  2. 대상 IPv4 주소: 대상 IPv4 주소를 입력합니다.
  3. IP 주소가 온프레미스 끝점임을 선택 해제합니다.
  4. 대상 포트: 대상 포트를 입력합니다.
  5. 분석 실행을 누릅니다.



• 분석이 시작되었으며 완료하는 데 몇 분 정도 걸립니다.



경로 분석 테스트 및 저장

• 분석 실행 페이지에서 구성된 분석을 저장합니다.

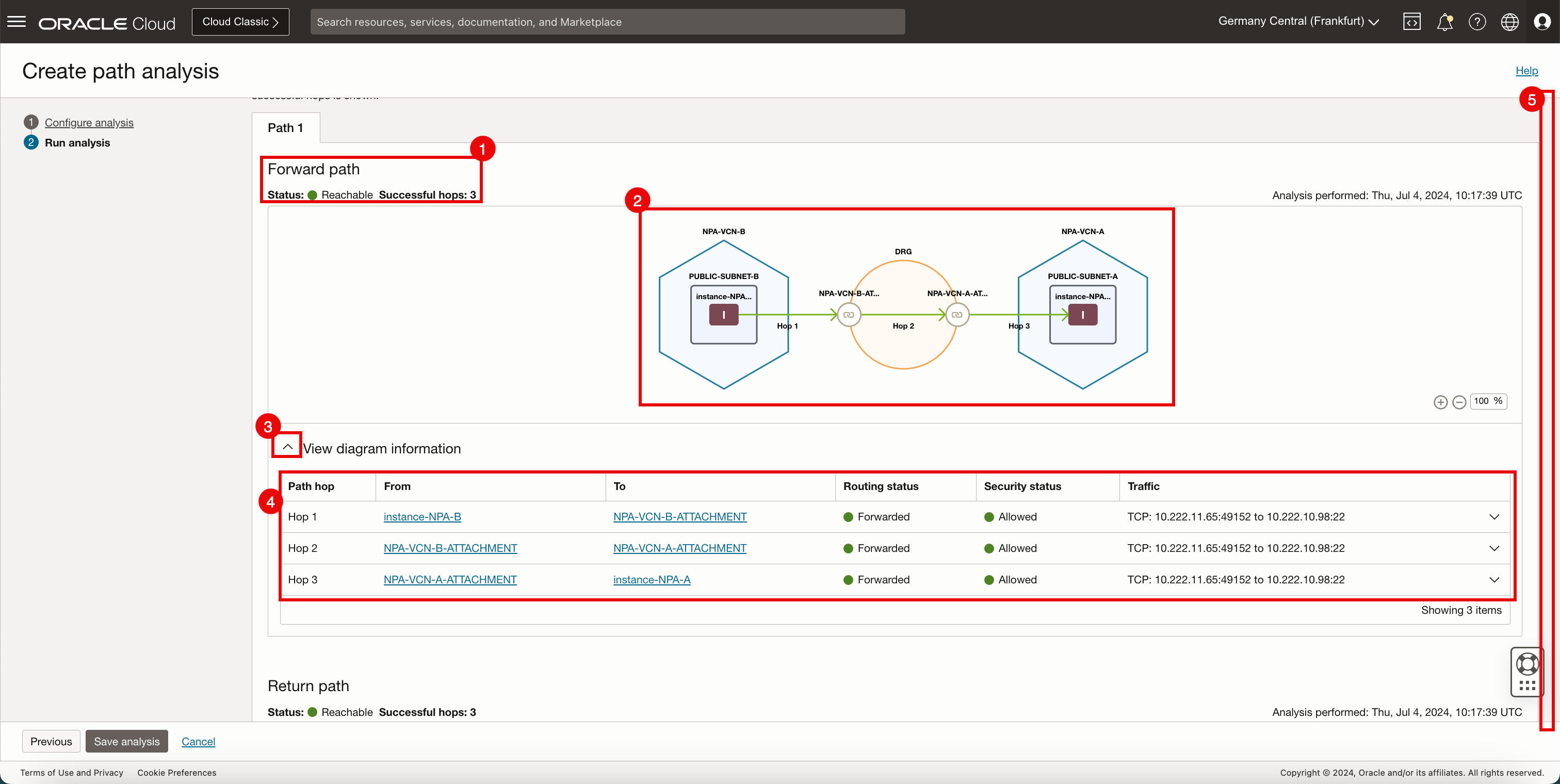

  1. 전달 경로 상태는 접근 가능이고 홉 수는 3입니다.
  2. 패킷이 소스에서 대상으로 가져온 시각적 경로 지정 경로를 확인합니다.
  3. 화살표(^)를 눌러 확장합니다.
  4. 다이어그램 정보를 볼 수 있습니다.
  5. 아래로.

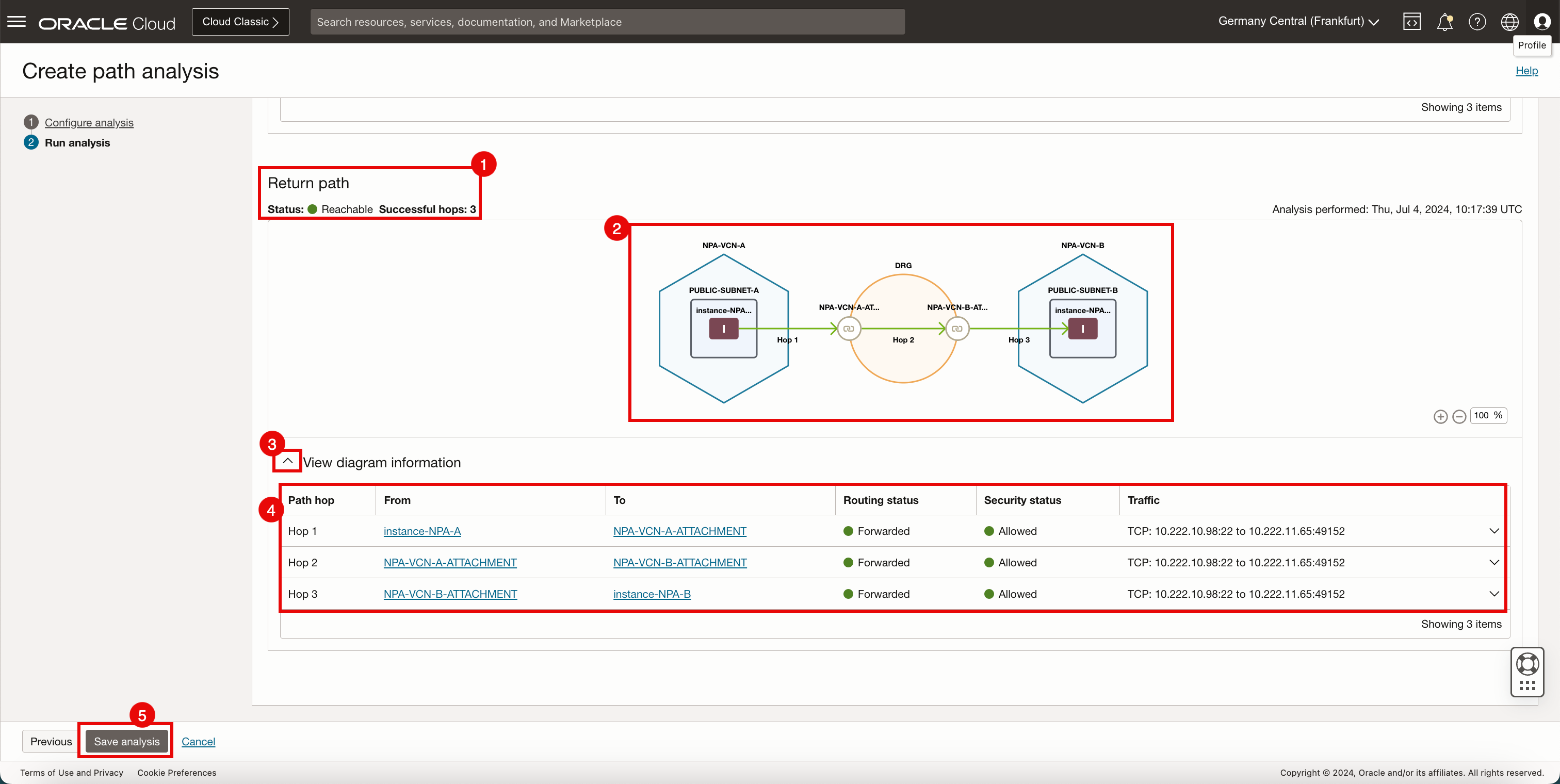

  1. 반환 경로 상태는 접근 가능이고 홉 수는 4입니다.
  2. 패킷이 소스에서 대상으로 가져온 시각적 경로 지정 경로를 확인합니다.
  3. 화살표(^)를 눌러 확장합니다.
  4. 다이어그램 정보를 볼 수 있습니다.
  5. 분석 저장을 누릅니다.



경로 지정 테이블에 10.222.10.0/24가 있는 네트워크가 있고 OCI 네트워크 경로 분석기가 온프레미스 네트워크를 검사하지 않기 때문에 이 테스트가 통과되었습니다. 따라서 네트워크는 OCI 내에 있어야 합니다. 이 테스트는 기본적으로 시나리오 4와 동일합니다.

다음 단계

이 사용지침서에서는 온프레미스 엔드포인트가 포함된 OCI Network Path Analyzer가 조직이 하이브리드 클라우드 환경을 관리하고 문제를 해결하는 능력을 크게 향상시키는 방법을 보여줍니다. 이 도구는 OCI 및 온프레미스 데이터 센터 전반에 걸쳐 있는 네트워크 경로에 대한 포괄적인 가시성을 제공함으로써 네트워크 성능을 최적화하고 잠재적인 문제를 신속하게 식별하고 해결할 수 있도록 보장합니다. OCI Network Path Analyzer에서 제공하는 상세한 성능 측정지표, 구성 검증 및 보안 점검을 통해 IT 팀은 강력하고 효율적이며 안전한 네트워크 인프라를 유지할 수 있습니다. 하이브리드 클라우드 아키텍처가 점점 더 보편화됨에 따라 온프레미스 엔드포인트를 갖춘 OCI Network Path Analyzer와 같은 도구는 다양한 네트워크 환경 전반에서 원활한 통합 및 운영을 달성하는 데 필수적입니다. 이로 인해 애플리케이션 성능이 향상되고 다운타임이 줄어들며 전반적인 운영 효율성이 향상됩니다.

테스트 시나리오	결과	겹치는 CIDR	NPA 온프레미스 DST 확인됨	분류
1	성공	아니요	예	경로 지정 테이블에 10.222.10.0/24가 있는 네트워크가 있고 OCI 네트워크 경로 분석기가 온프레미스 네트워크를 검사 중이므로 이 테스트가 통과되었습니다.
2	FAIL	아니요	아니요	경로 지정 테이블에 10.222.10.0/24가 있는 네트워크가 없고 OCI 네트워크 경로 분석기가 온프레미스 네트워크를 검사 중이므로 이 테스트를 실패했습니다.
3	FAIL	예	예	ON-PREM와 NPA-VCN-A 사이에 서브넷이 겹치므로 이 테스트를 실패했습니다. OCI Network Path Analyzer가 10.222.10.0/24 네트워크에 대한 두 개의 경로를 감지하여 온-프레미스(On-Premise) 네트워크를 확인하더라도 어느 경로를 사용할지 확인할 수 없었습니다.
4	성공	예	아니요	이 테스트는 IP 주소 ON-PREM을 지정해도 통과되지만, OCI Network Path Analyzer가 온프레미스 네트워크를 검사하지 않고 OCI Network Path Analyzer 내에서 동일한 네트워크를 사용할 수 있으므로 통과한 것으로 표시됩니다.
5	FAIL	예	예	대상에서 지정한 IP 주소가 온프레미스가 아니라 OCI에 있으므로 이 테스트를 실패했습니다. 이 테스트는 기본적으로 시나리오 3과 동일합니다.
6	성공	예	아니요	경로 지정 테이블에 10.222.10.0/24가 있는 네트워크가 있고 OCI 네트워크 경로 분석기가 온프레미스 네트워크를 검사하지 않기 때문에 이 테스트가 통과되었습니다. 따라서 네트워크는 OCI 내에 있어야 합니다. 이 테스트는 기본적으로 시나리오 4와 동일합니다.

확인

• 작성자 - Iwan Hoogendoorn(OCI 네트워크 전문가)
