두 OCI 리전 간 정적 라우팅이 포함된 Oracle Cloud Infrastructure Site-to-Site VPN 설정

소개

애플리케이션, 데이터베이스 또는 서비스가 서로 다른 Oracle Cloud Infrastructure(OCI) 리전 또는 테넌트에 분산되어 있는 경우 해당 리전 간에 네트워크 통신을 활성화하는 데 선호되는 방법은 RPC(원격 피어링 연결) 피어링입니다. RPC 피어링이 불가능한 경우 OCI Site-to-Site VPN IPSec 연결을 설정할 수도 있습니다. OCI는 DRG(Dynamic Routing Gateway)를 사용한 OCI Site-to-Site VPN IPSec 생성을 직접 지원하지 않지만, 한쪽에서 커스터마이징 VPN 엔드포인트(예: Libreswan)를 구성하고 다른 쪽에서 DRG를 사용하여 이 연결을 설정할 수 있습니다.

온프레미스와 OCI 간에 OCI 사이트 간 VPN을 설정해야 하고 DRG를 VPN(가상 프라이빗 네트워크) 엔드포인트로 사용하지 않고 고유한 사용자정의 VPN 엔드포인트로 사용하지 않으려는 경우에도 이 방법을 사용할 수 있습니다.

목표

한쪽에는 Libreswan을 CPE(Customer Premises Equipment)로, 다른 쪽에는 DRG를 사용하여 두 OCI 리전 간에 정적 라우팅이 있는 OCI Site-to-Site VPN을 설정합니다.

두 개의 터널이 있는 IPSec VPN을 사용하여 두 개의 서로 다른 OCI 리전을 연결하고 ECMP(Equal Cost Multi-Path)를 활성화합니다. 한 OCI 리전에서 Libreswan 소프트웨어와 함께 CPE를 사용하고 다른 리전에서 DRG에 구성된 OCI Site-to-Site VPN을 사용합니다.

필요 조건

두 개의 OCI 리전을 생성합니다.
- OCI Region 1(대상):
  - VCN(가상 클라우드 네트워크)
  - 프라이빗 서브넷
  - DRG
  - VCN 연결
  - 인스턴스
  이 영역에서는 DRG가 VPN 끝점이 되고 모든 트래픽이 DRG의 인터넷 연결을 사용하여 경로 지정됩니다.
- OCI 리전 2(소스):
  - VCN
  - 퍼블릭 서브넷
  - 인터넷 게이트웨이
  - 인스턴스
  이 지역에서는 Libreswan CPE(OCI 내부 인스턴스)가 VPN 엔드포인트가 되고 모든 트래픽은 인터넷 게이트웨이의 인터넷 연결을 사용하여 라우팅됩니다.

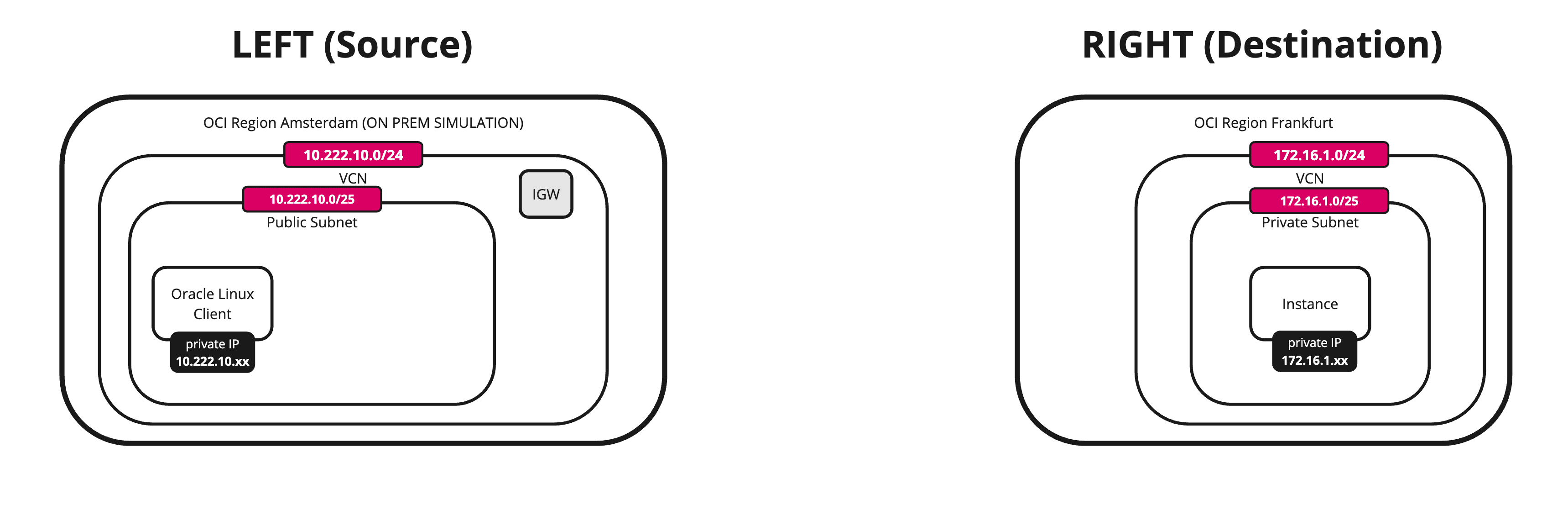

다음 그림은 지금까지 논의한 내용을 보여줍니다.

주: Libreswan CPE는 아직 이 이미지에 없습니다.

작업 1: 대상 OCI 리전(VCN, 서브넷, DRG, VCN 연결 및 인스턴스) 검토

이 작업에서 우리는 시작하기 위해 우리가 가지고있는 것을 확인할 것입니다.

VCN

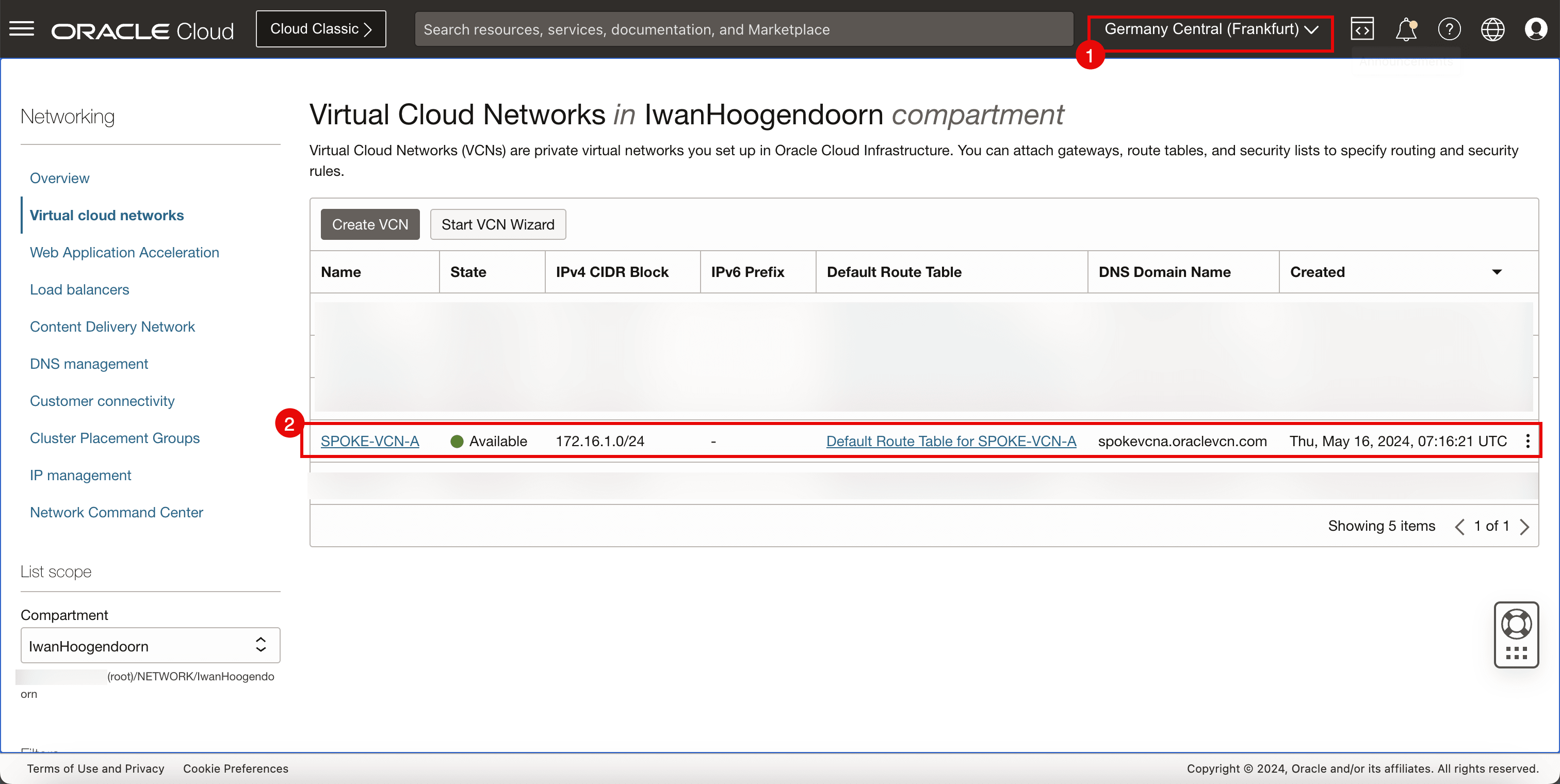

1. 대상 OCI 지역을 검토합니다. 이 자습서에서는 독일 중부(프랑크푸르트) OCI 리전입니다.

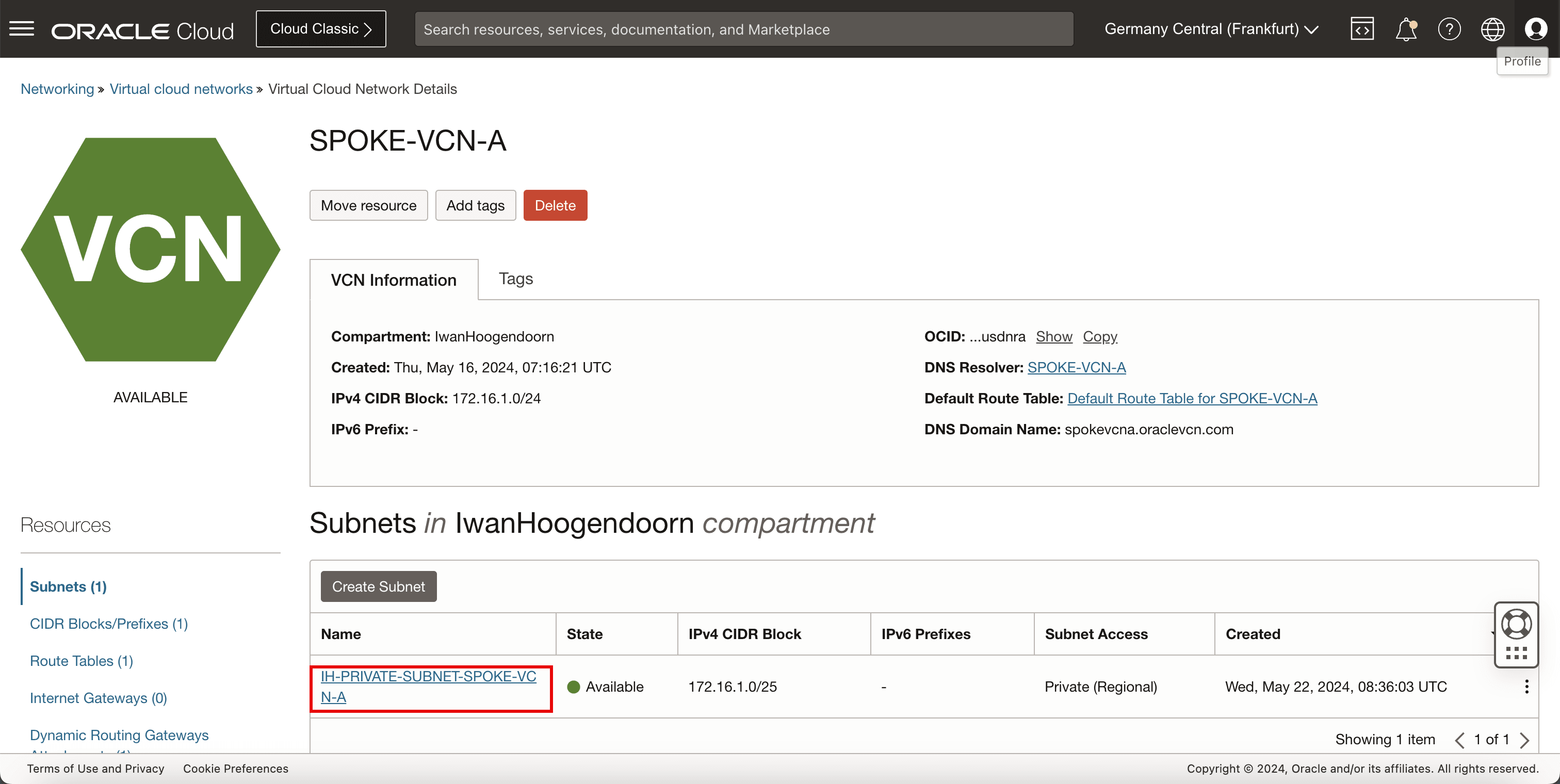

2. VCN, 서브넷 및 인스턴스를 검토합니다.
서브넷
- 인스턴스가 연결될 프라이빗 서브넷을 검토합니다.
DRG
- VPN 엔드포인트로 사용될 DRG를 검토하여 VPN을 종료합니다.

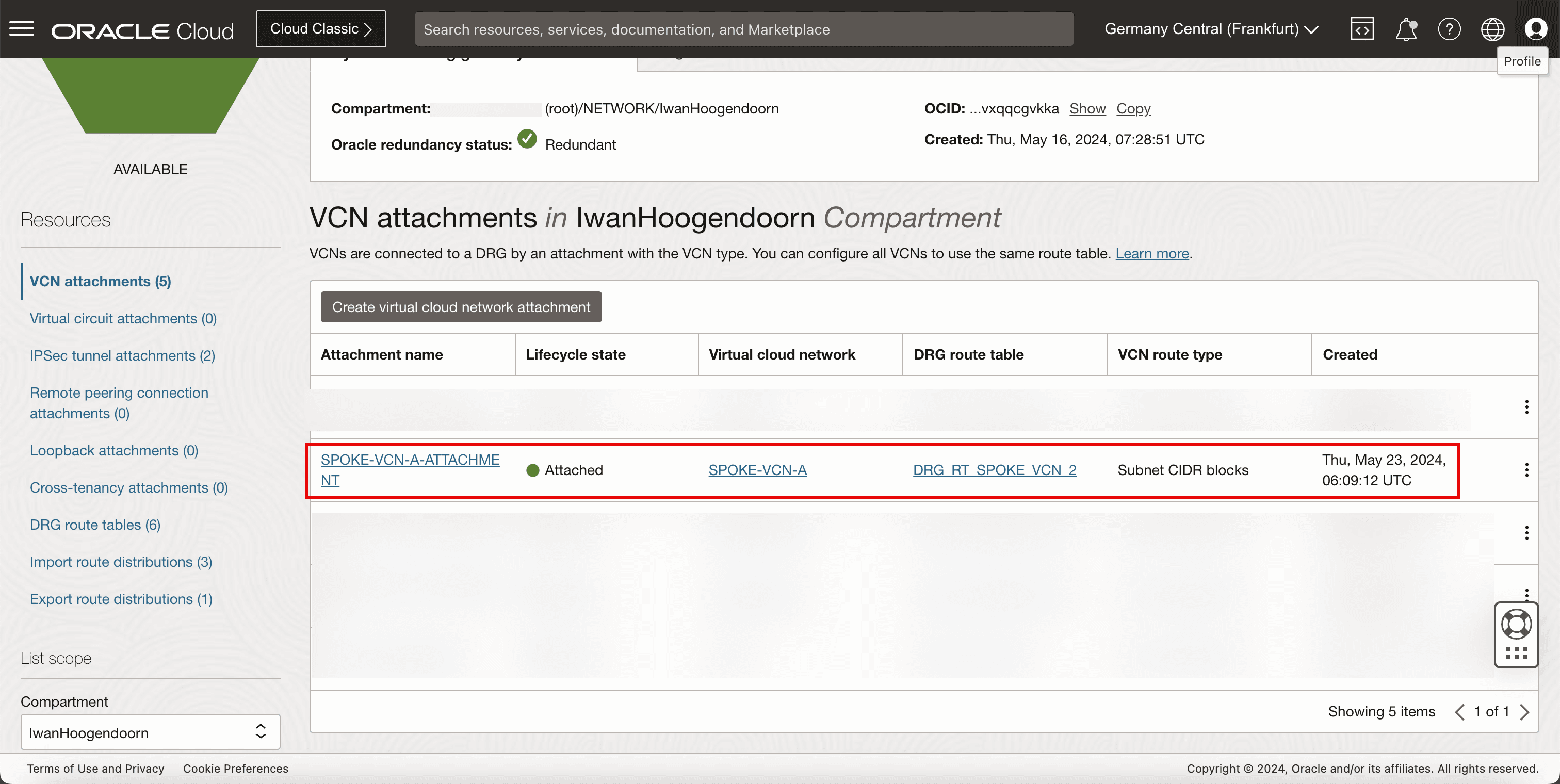

VCN 연결
- Review the VCN attachment, to make sure the VCN is attached to the DRG so that the DRG can route VPN traffic to the correct VCN, subnet, and instance.

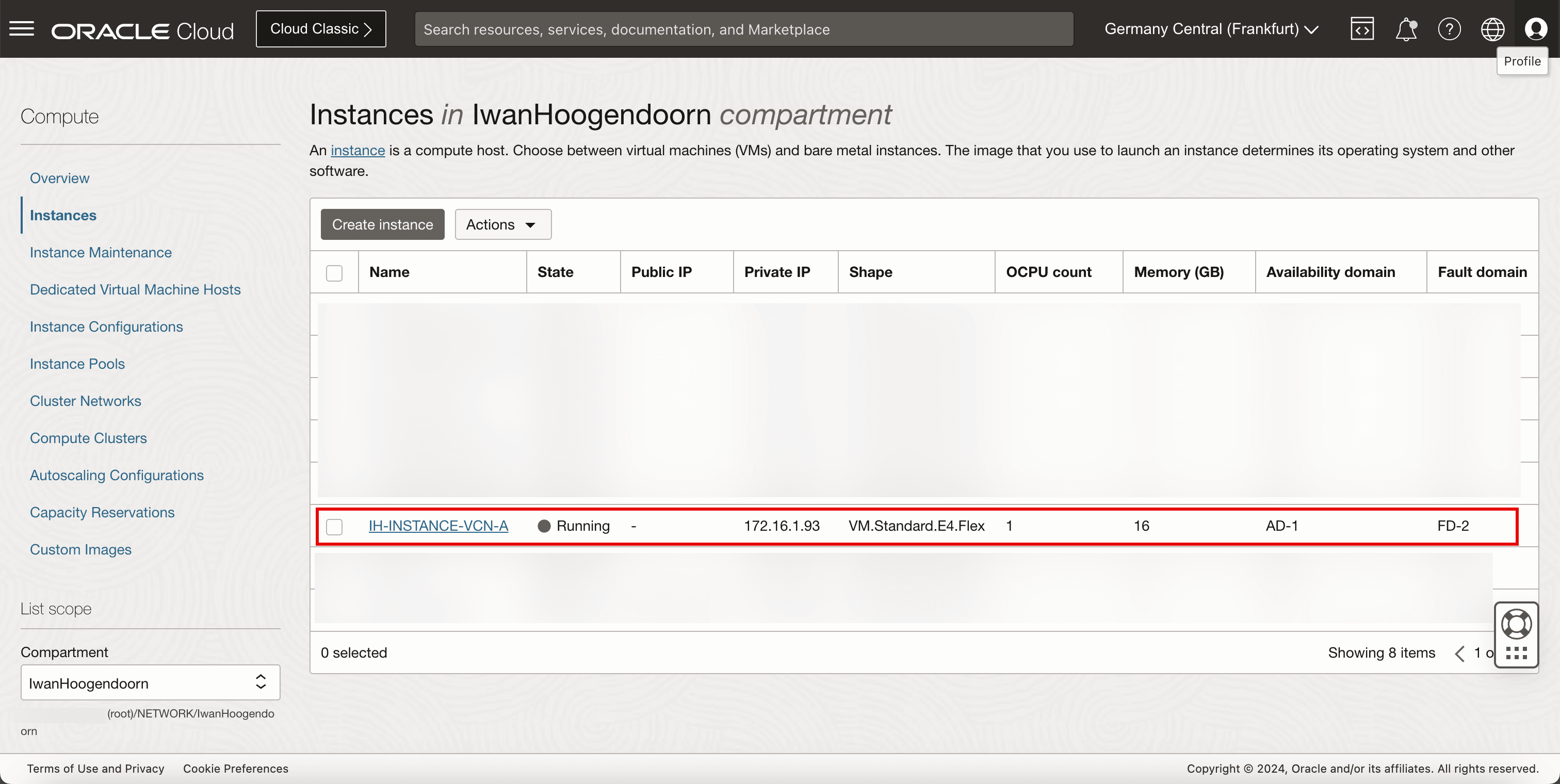

인스턴스
- 네트워크 테스트를 수행하기 위해 네트워크 끝점으로 사용할 인스턴스를 검토합니다.

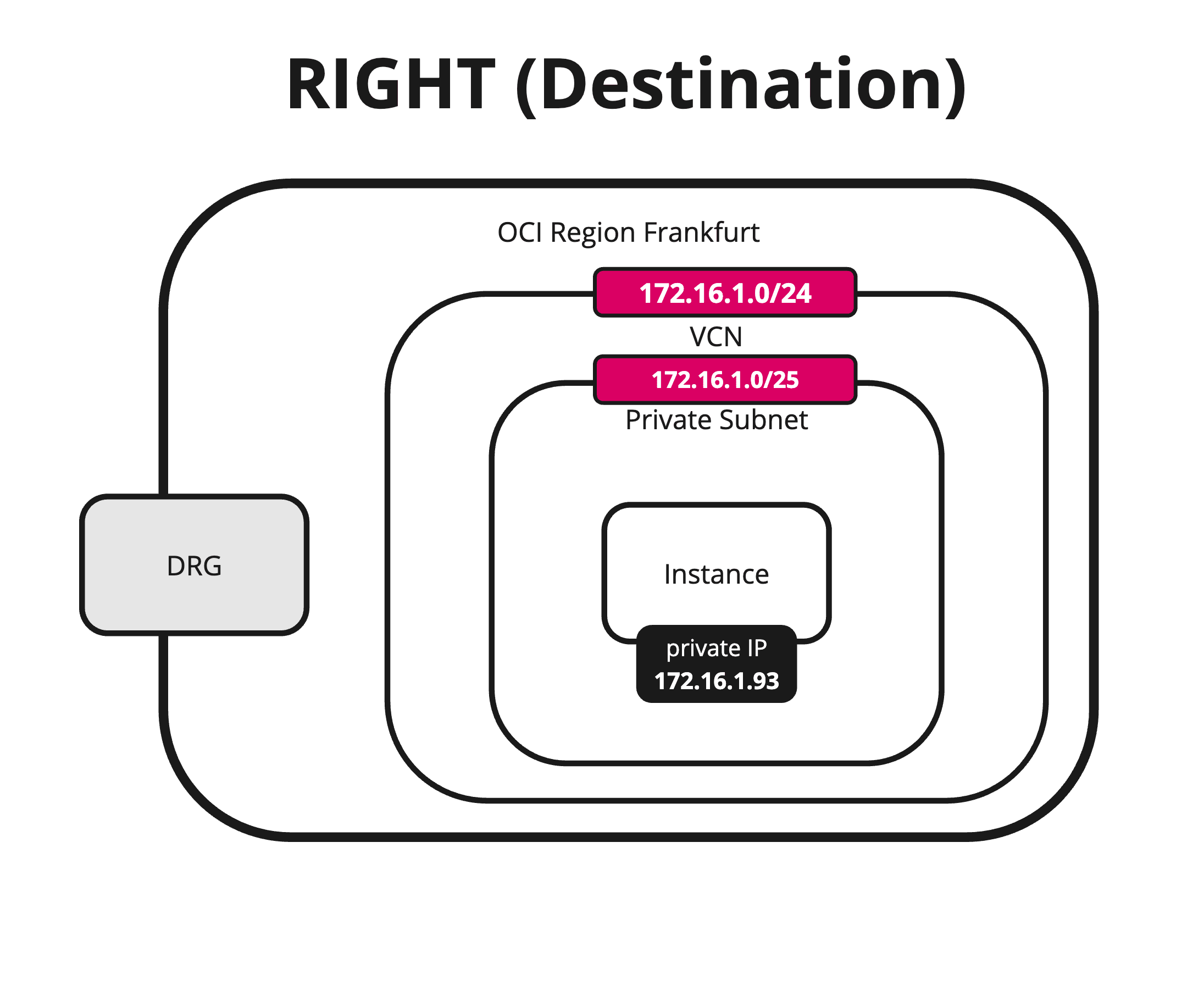

다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

작업 2: 소스 OCI 리전(VCN, 공용(public) 서브넷, 인터넷 게이트웨이 및 인스턴스) 검토

VCN
1. 소스 OCI 영역을 검토합니다. 이 자습서에서는 네덜란드 북서부(암스테르담) OCI 리전입니다.

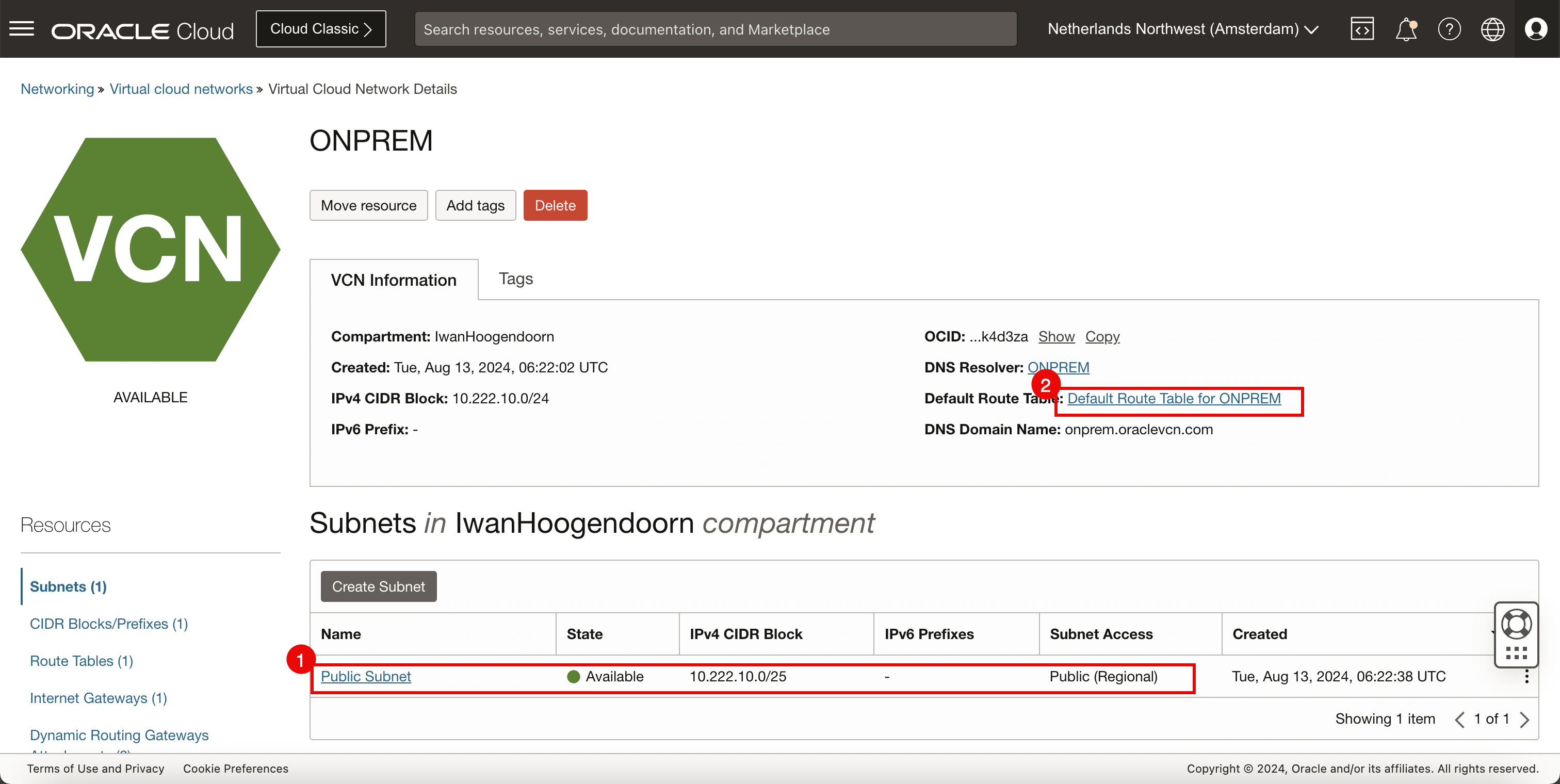

2. VCN, 서브넷 및 인스턴스를 검토합니다.
퍼블릭 서브넷
1. 인스턴스 및 Libreswan VPN 끝점이 연결될 퍼블릭 서브넷을 검토합니다.
2. VCN의 기본 경로 테이블을 검토합니다.
참고: Libreswan VPN 끝점이 다른 쪽과의 VPN 연결을 설정하기 위해 인터넷과 통신할 수 있는지 확인해야 하므로 여기에 공용 서브넷이 있어야 합니다.
인터넷 게이트웨이

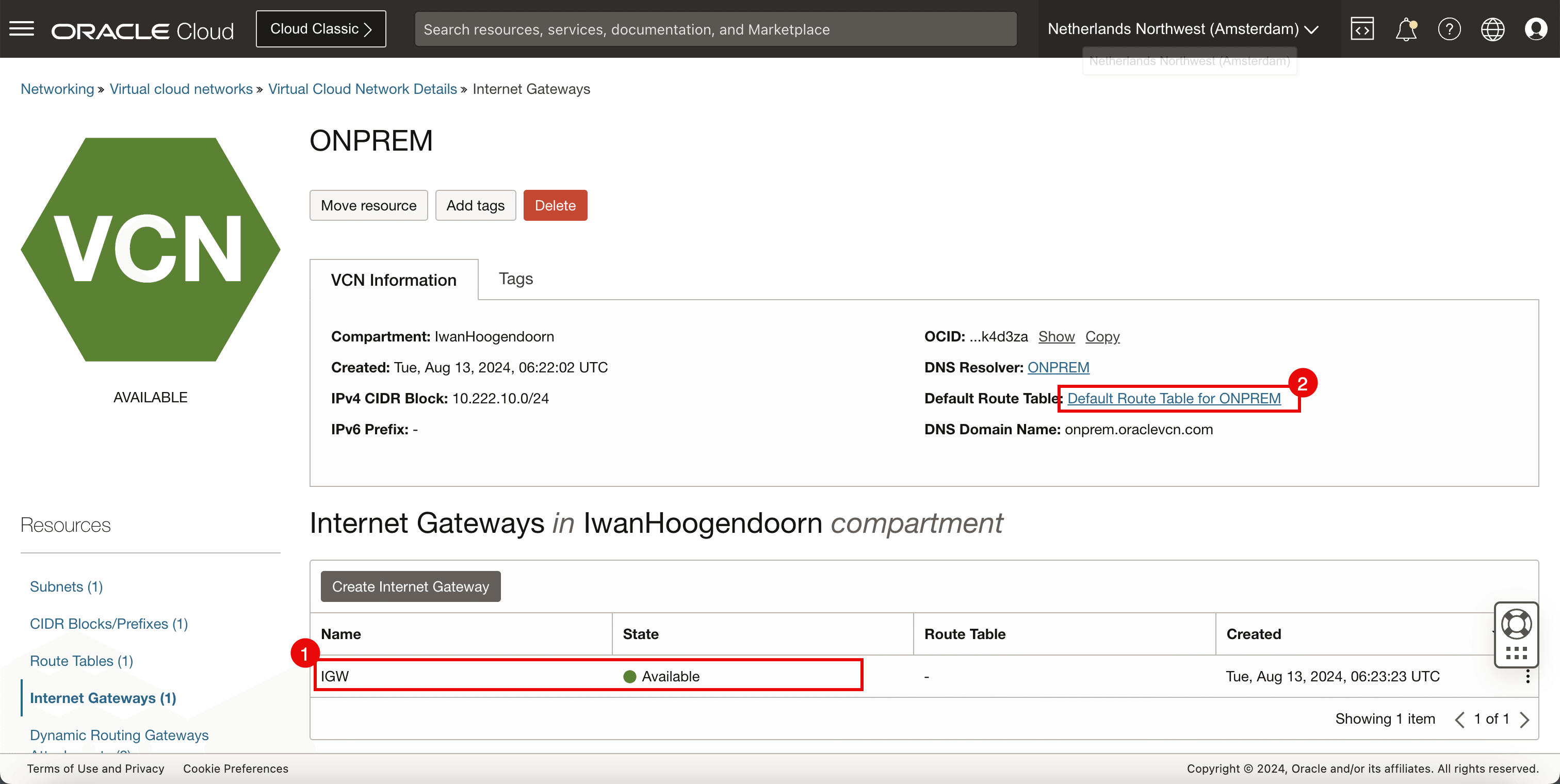

1. 인터넷 연결을 허용하도록 인터넷 게이트웨이 검토
2. VCN의 기본 경로 테이블을 검토합니다.

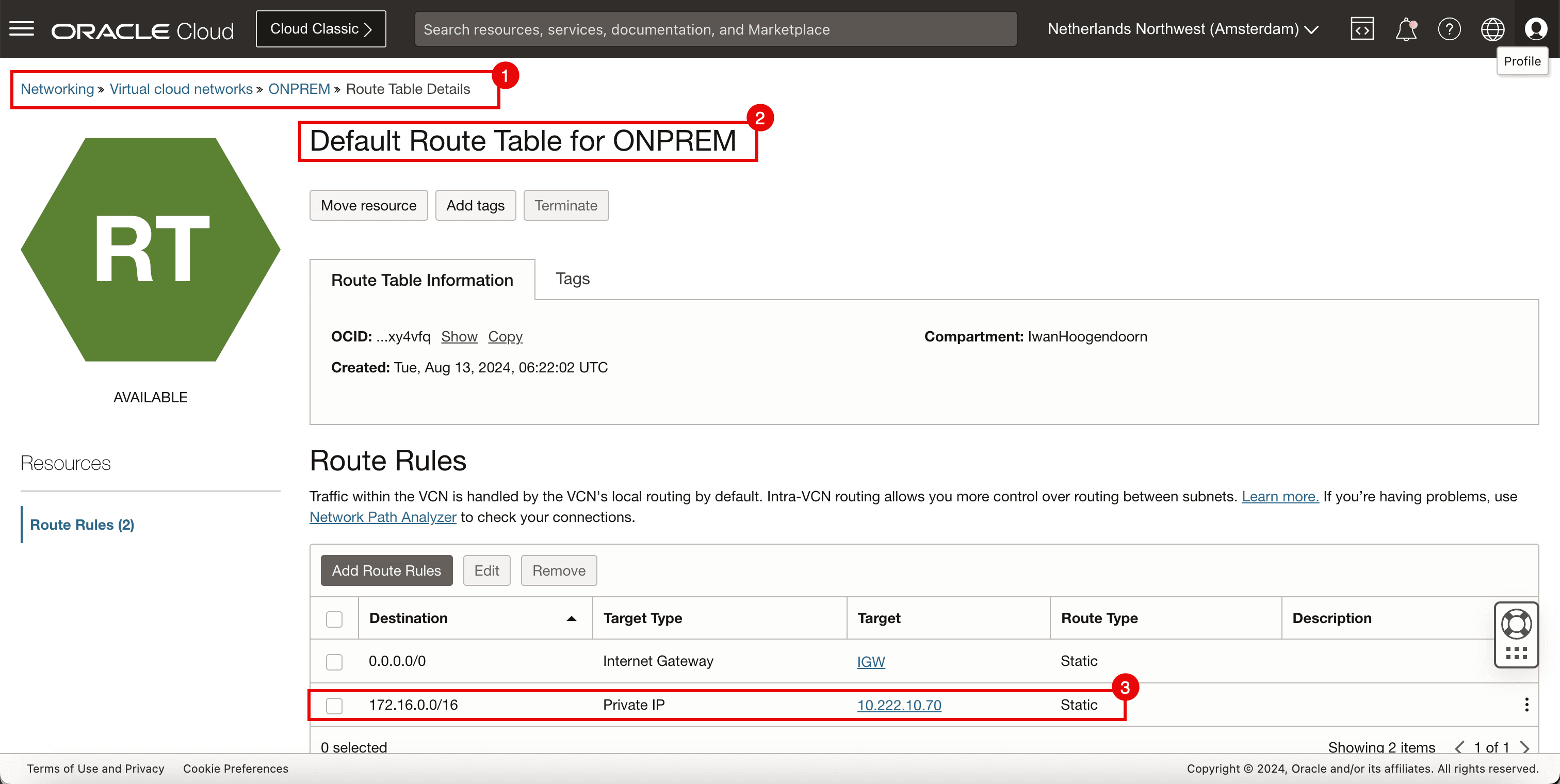

경로 지정 테이블

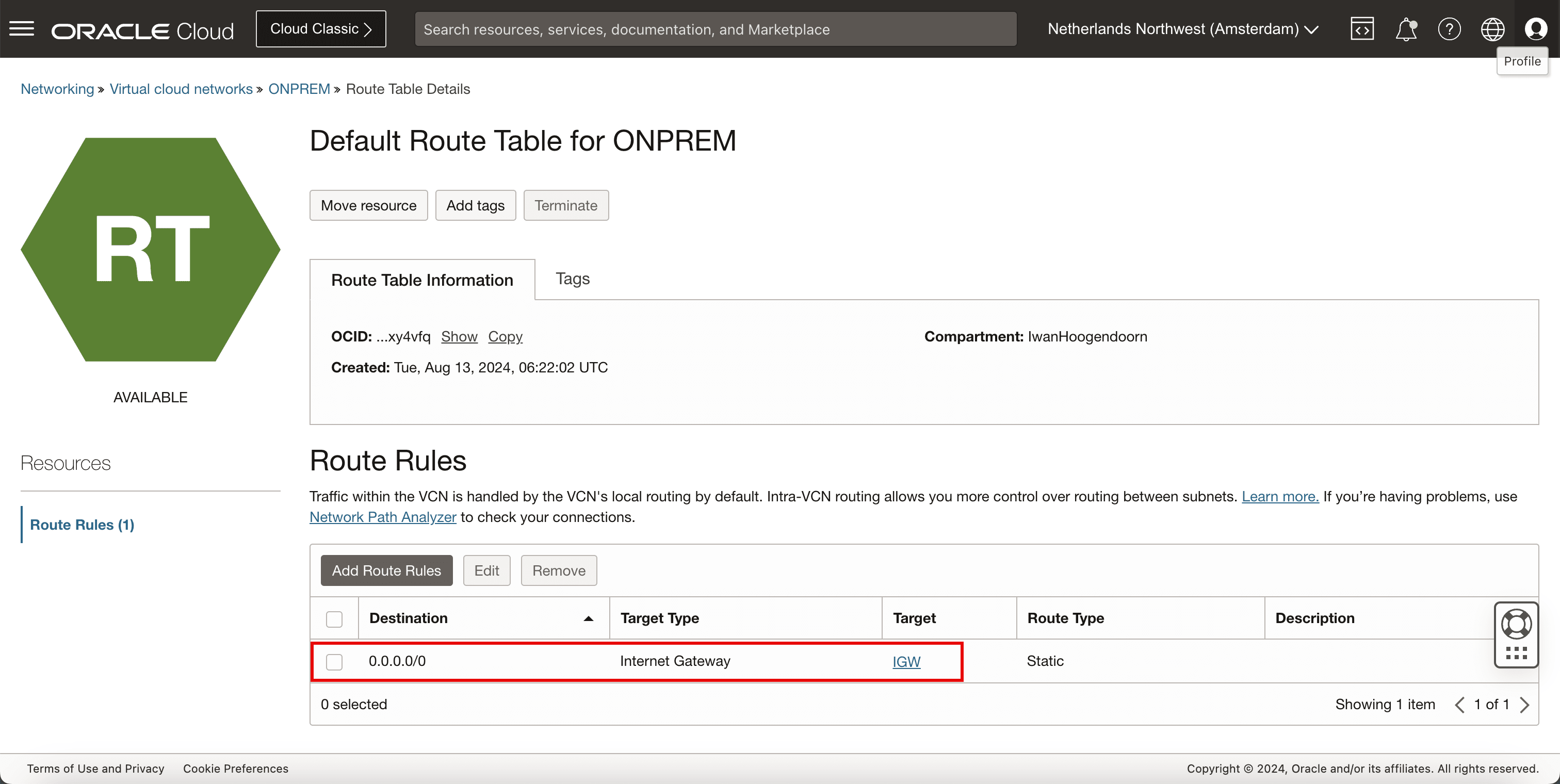

- VCN 라우트 테이블을 검토하고 모든 트래픽이 인터넷 게이트웨이로 라우팅되는지 확인합니다.
인스턴스
- 네트워크 테스트 수행을 위해 네트워크 끝점으로 사용할 인스턴스를 검토합니다.
- CLIENT 및 CPE의 경우 Oracle Linux 8을 기본 운영체제로 사용했습니다.

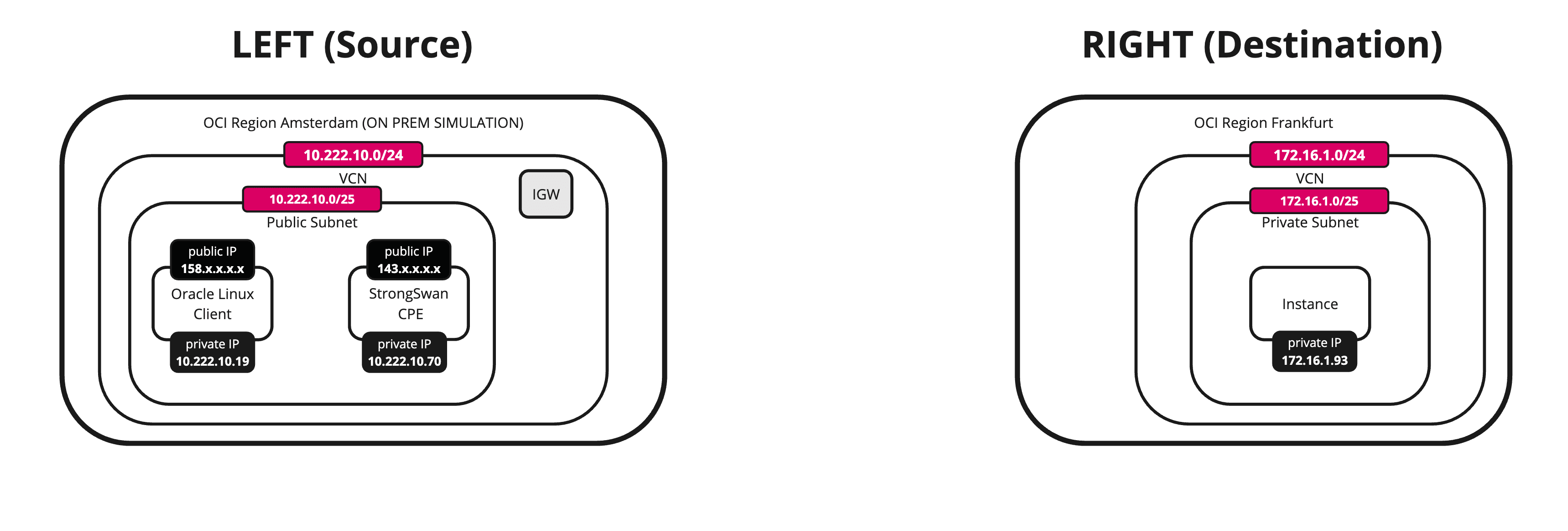

다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

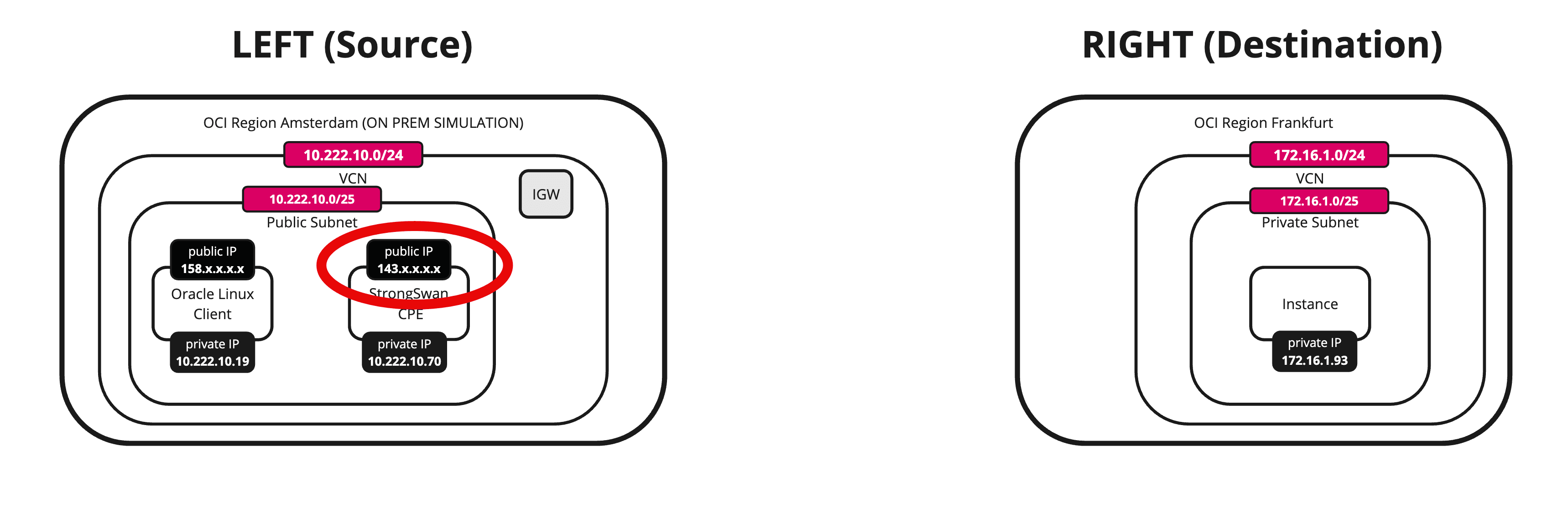

작업 3: 소스 OCI 영역에서 CPE 인스턴스의 공용(public) IP 주소 수집

OCI 콘솔로 이동합니다.

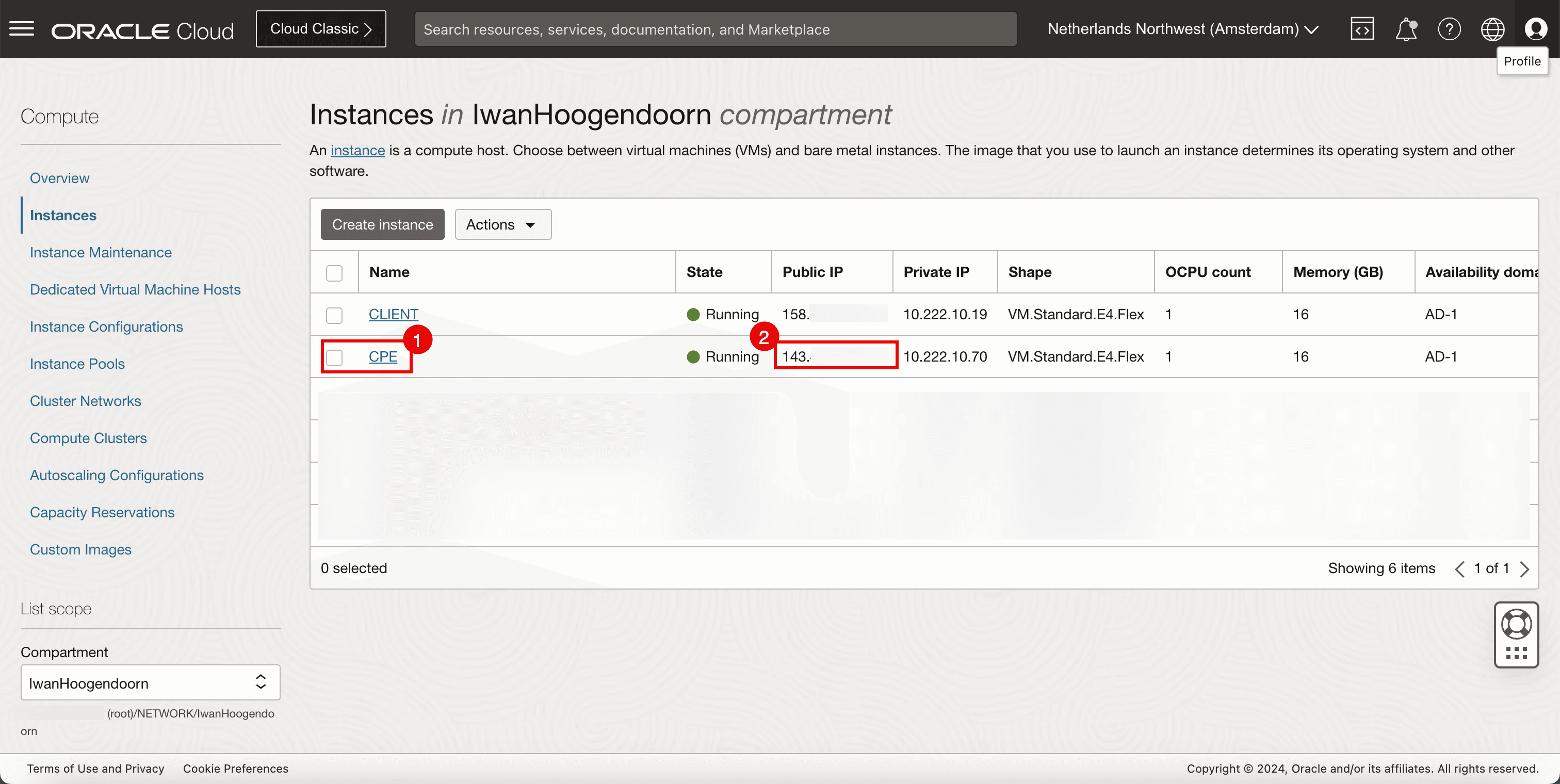

1. 소스 OCI 리전에서는 VPN 종료(VPN 엔드포인트)를 담당할 인스턴스를 배포했습니다.
2. 이 VPN 끝점에 구성된 퍼블릭 IP 주소를 수집합니다. 이 자습서에서는 이 공용 IP 주소가 143부터 시작됩니다.
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

작업 4: 대상 OCI 리전에서 새 CPE 생성

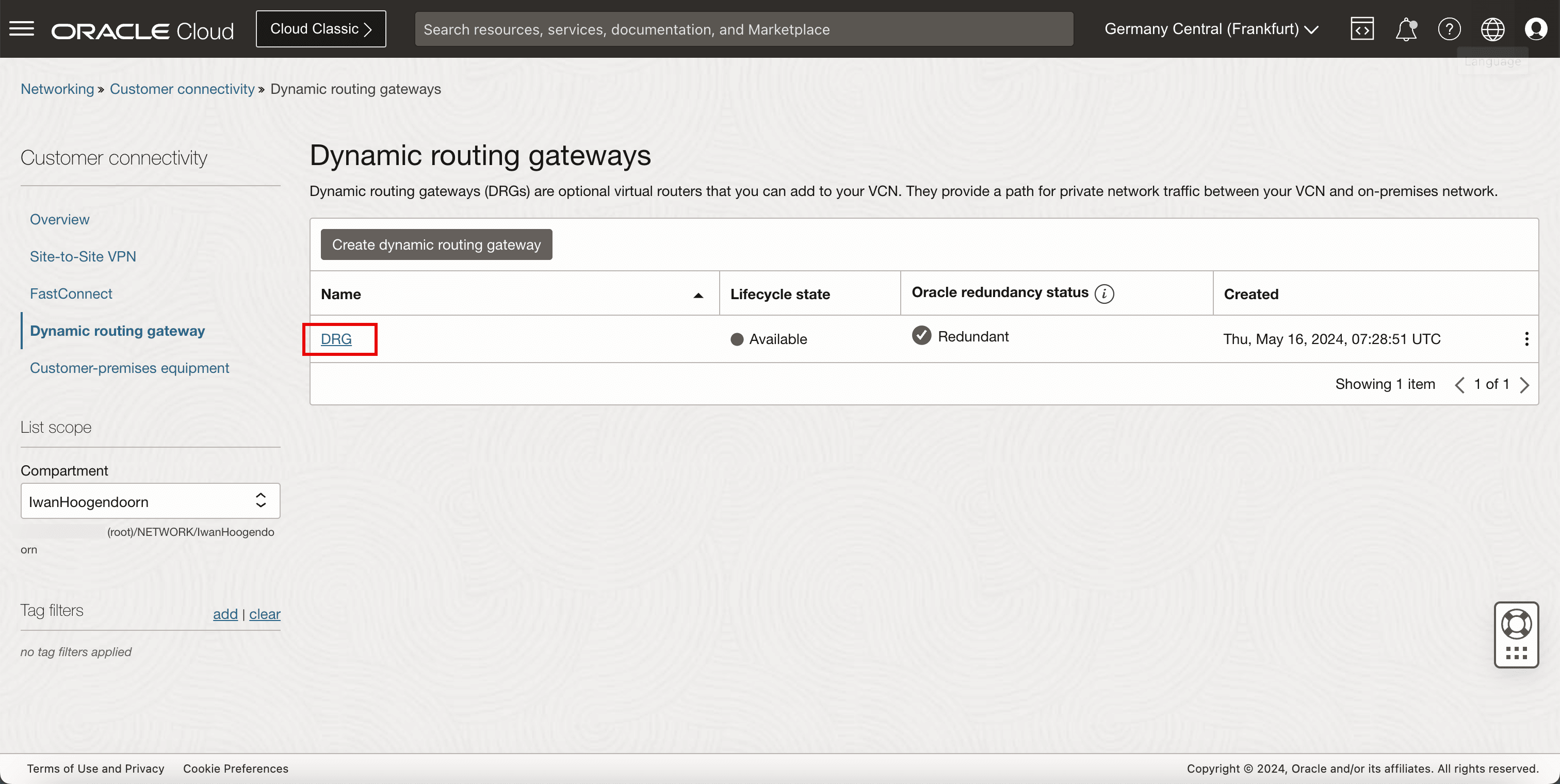

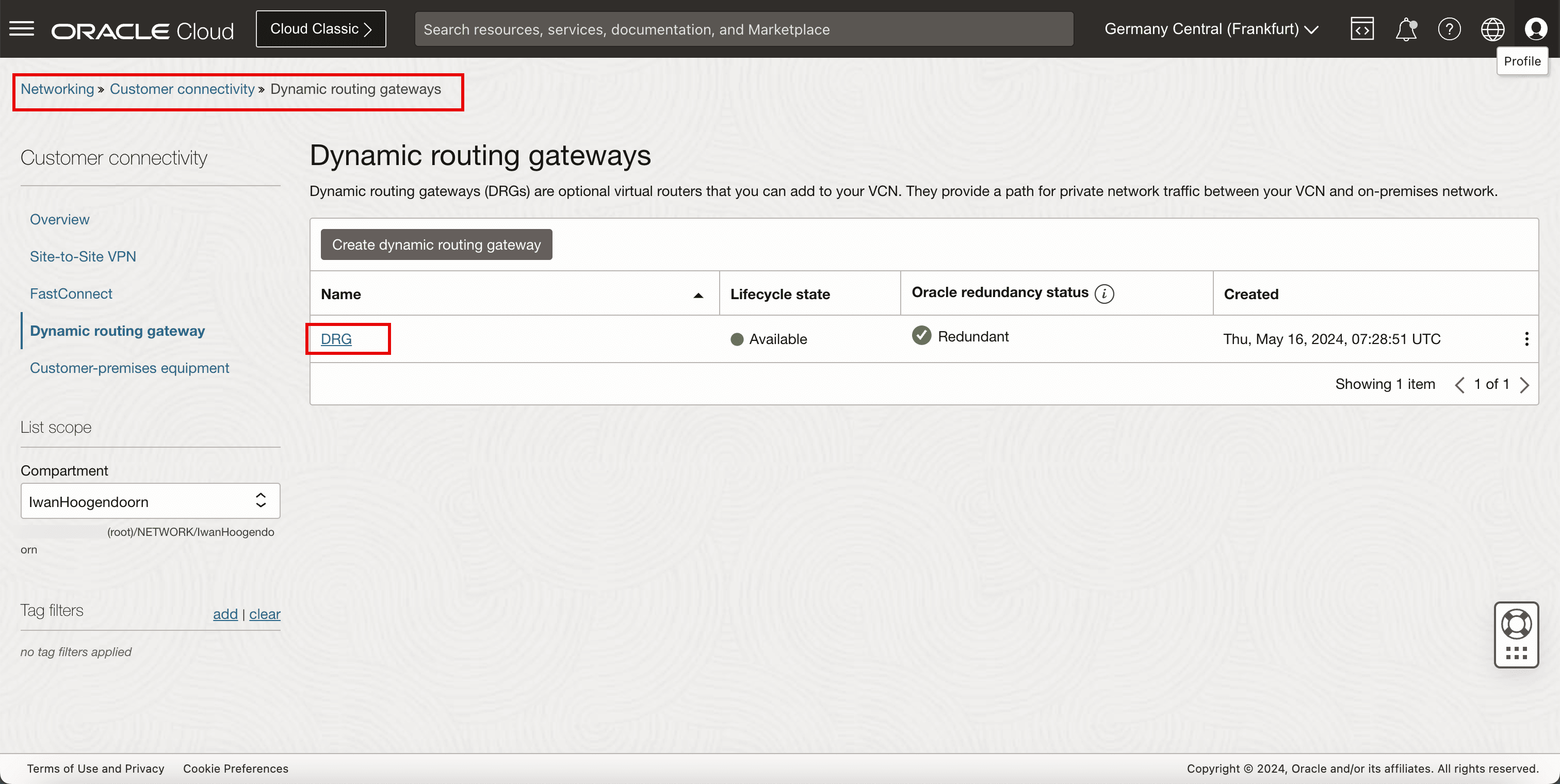

OCI 콘솔로 이동하여 네트워킹, 고객 연결, 동적 경로 지정 게이트웨이로 이동하고 DRG를 누릅니다.

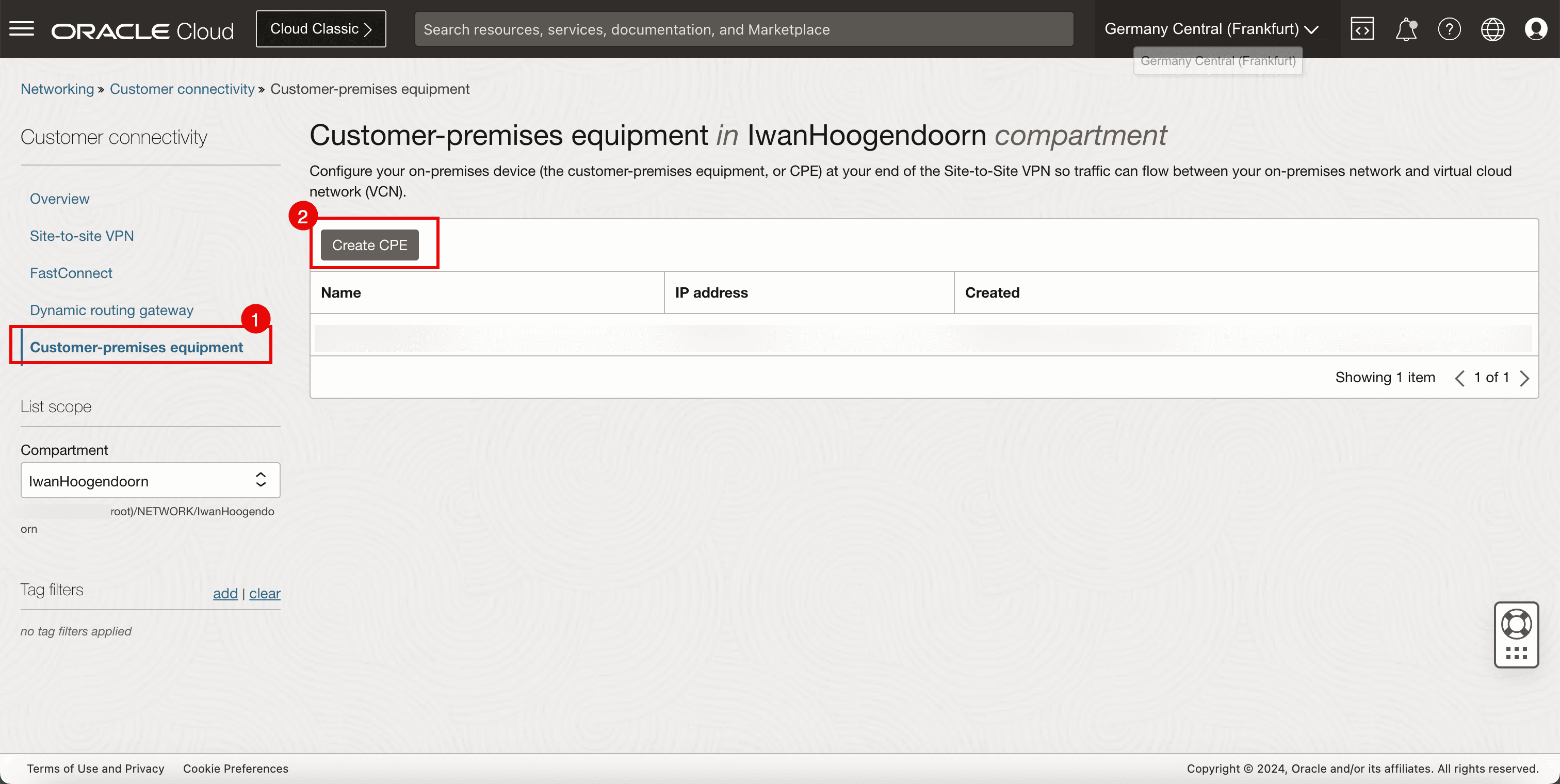

1. 고객 구내 장비를 누릅니다.
2. CPE 생성(Create CPE)을 누릅니다.

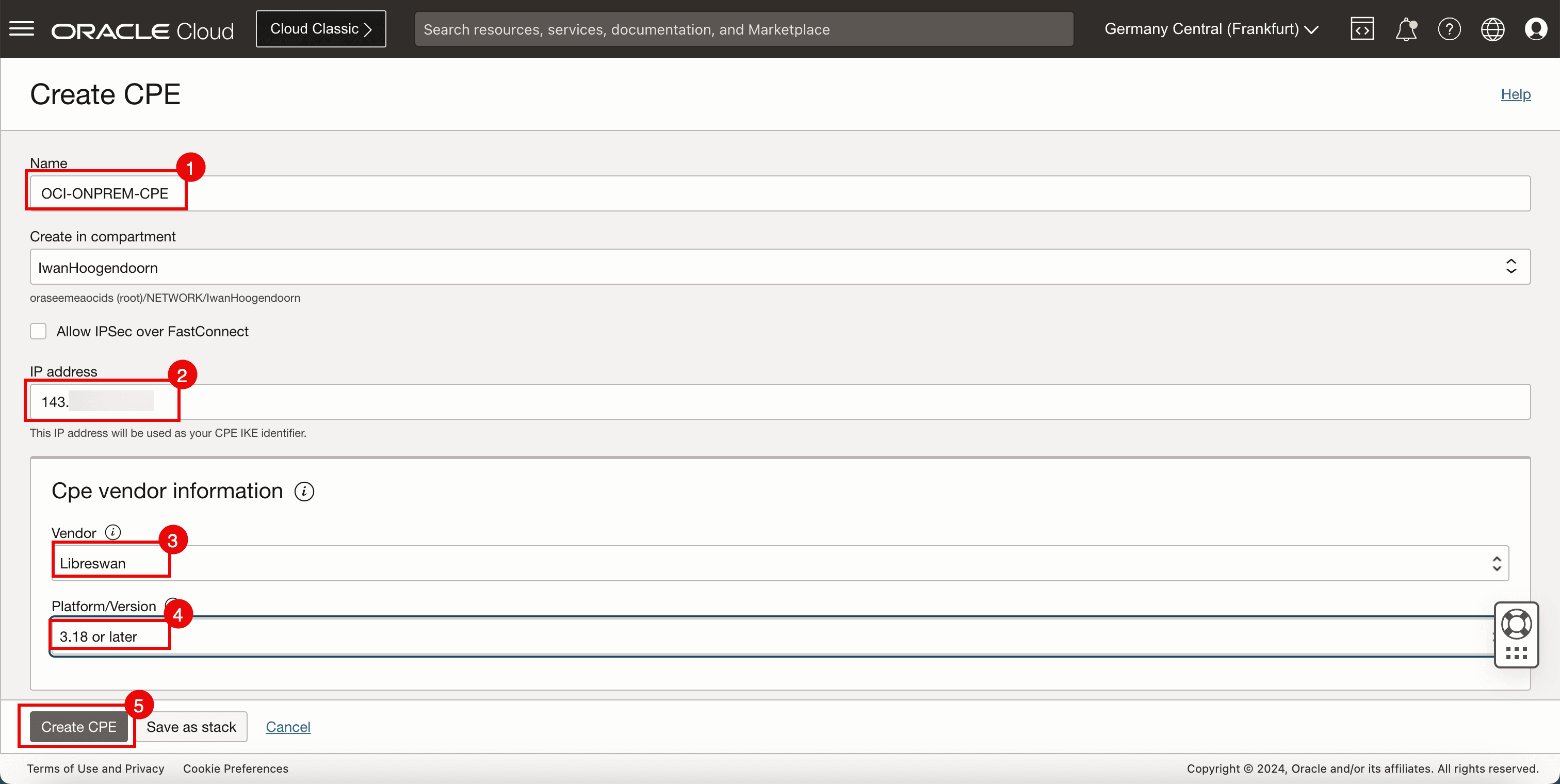

다음 정보를 입력합니다.
1. 이름: CPE의 이름을 입력합니다.
2. 공용 IP 주소: 작업 3에서 수집된 공용 IP 주소를 입력합니다.
3. 공급자: Libreswan을 선택합니다.
4. 플랫폼/버전: CPE 플랫폼 버전을 선택합니다.
5. CPE 생성(Create CPE)을 누릅니다.

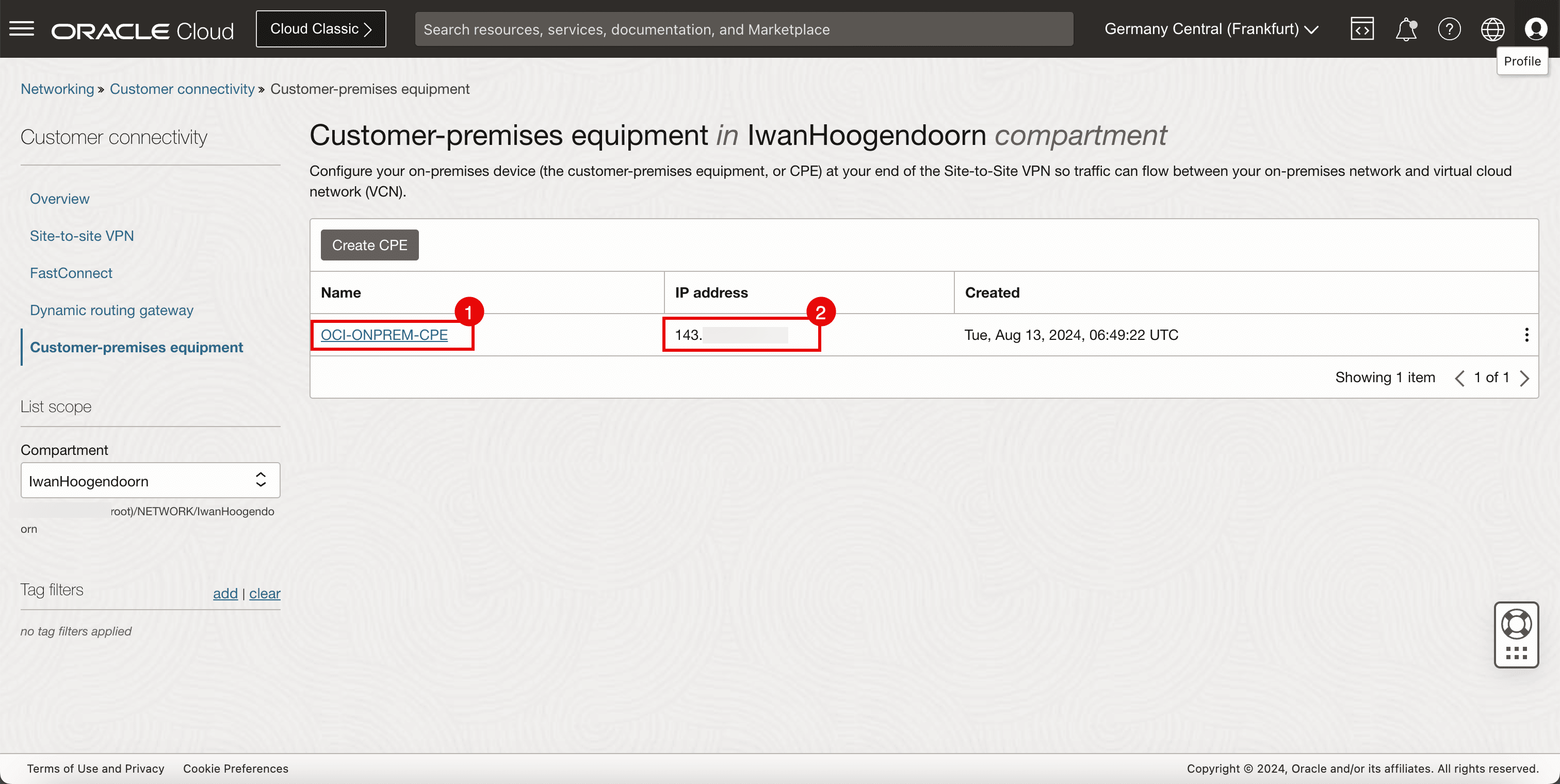

1. 이제 CPE가 생성됩니다.
2. CPE의 공용 IP 주소를 확인합니다.

작업 5: 대상 OCI 리전에서 OCI 사이트 간 VPN 구성

OCI 콘솔로 이동합니다.

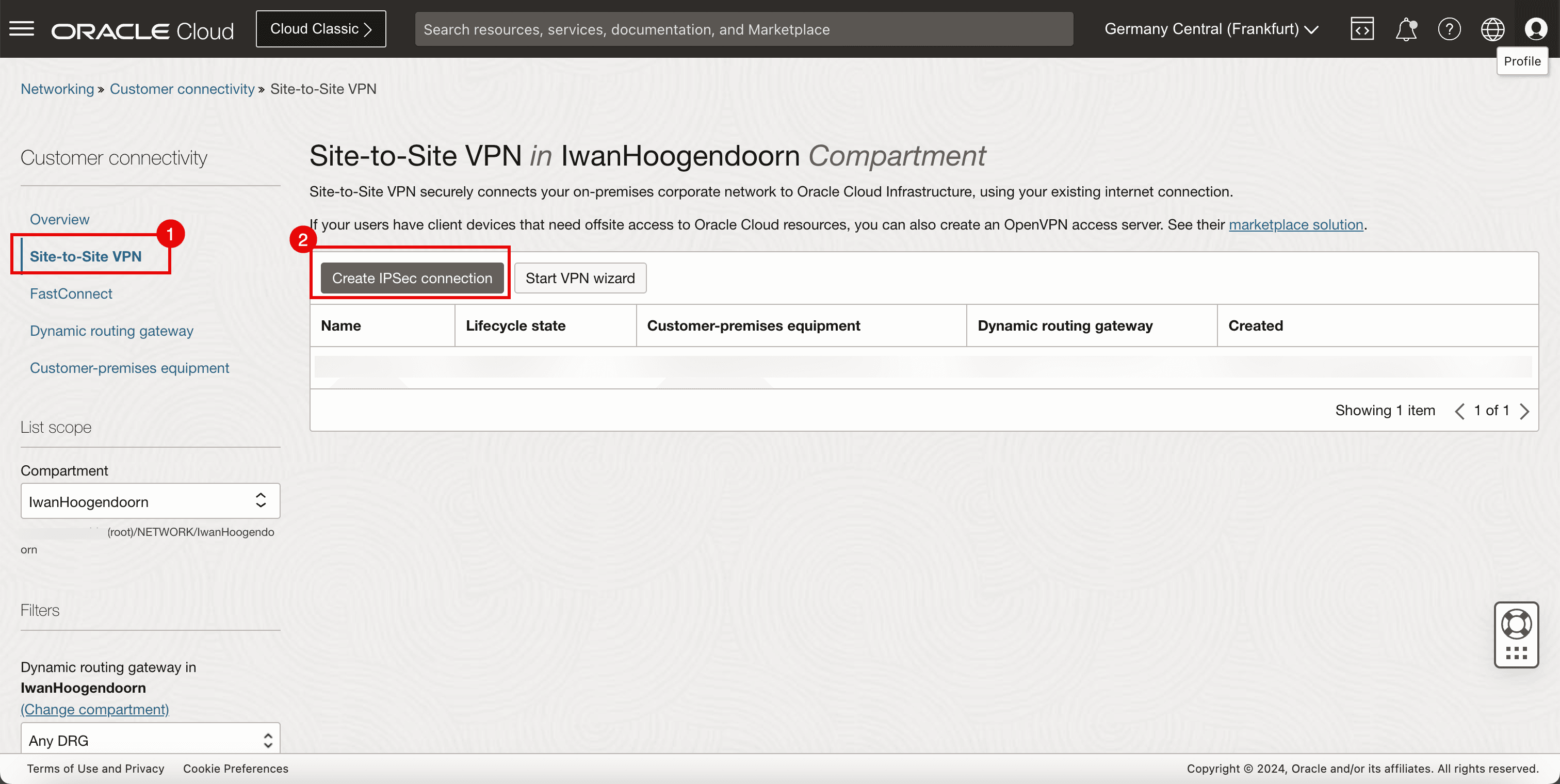

1. 사이트 간 VPN을 누릅니다.
2. Click Create IPSec connection.

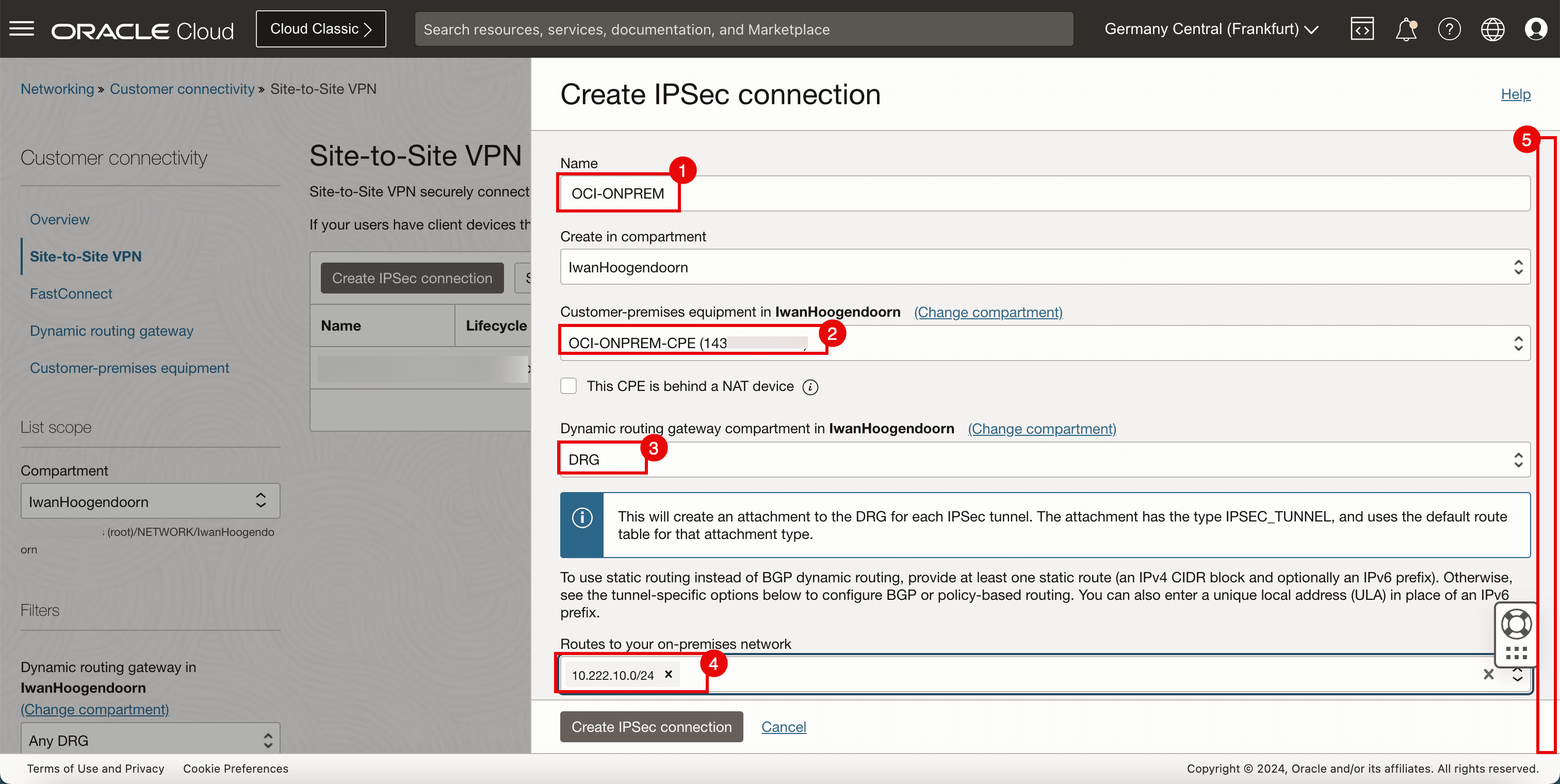

IPSec 접속 생성 페이지에서 다음 정보를 입력합니다.
1. 이름: IPSec 연결에 대한 이름을 입력합니다.
2. 고객 구내 장비: 태스크 4에서 생성된 CPE를 선택합니다.
3. 동적 경로 지정 게이트웨이: DRG를 선택합니다.
4. 온프레미스 네트워크에 대한 경로 지정: IPSec 연결을 통해 경로 지정하려는 원격 네트워크를 입력합니다. 이 자습서에서는 10.222.10.0/24 네트워크입니다.
5. 페이지 아래로 이동합니다.

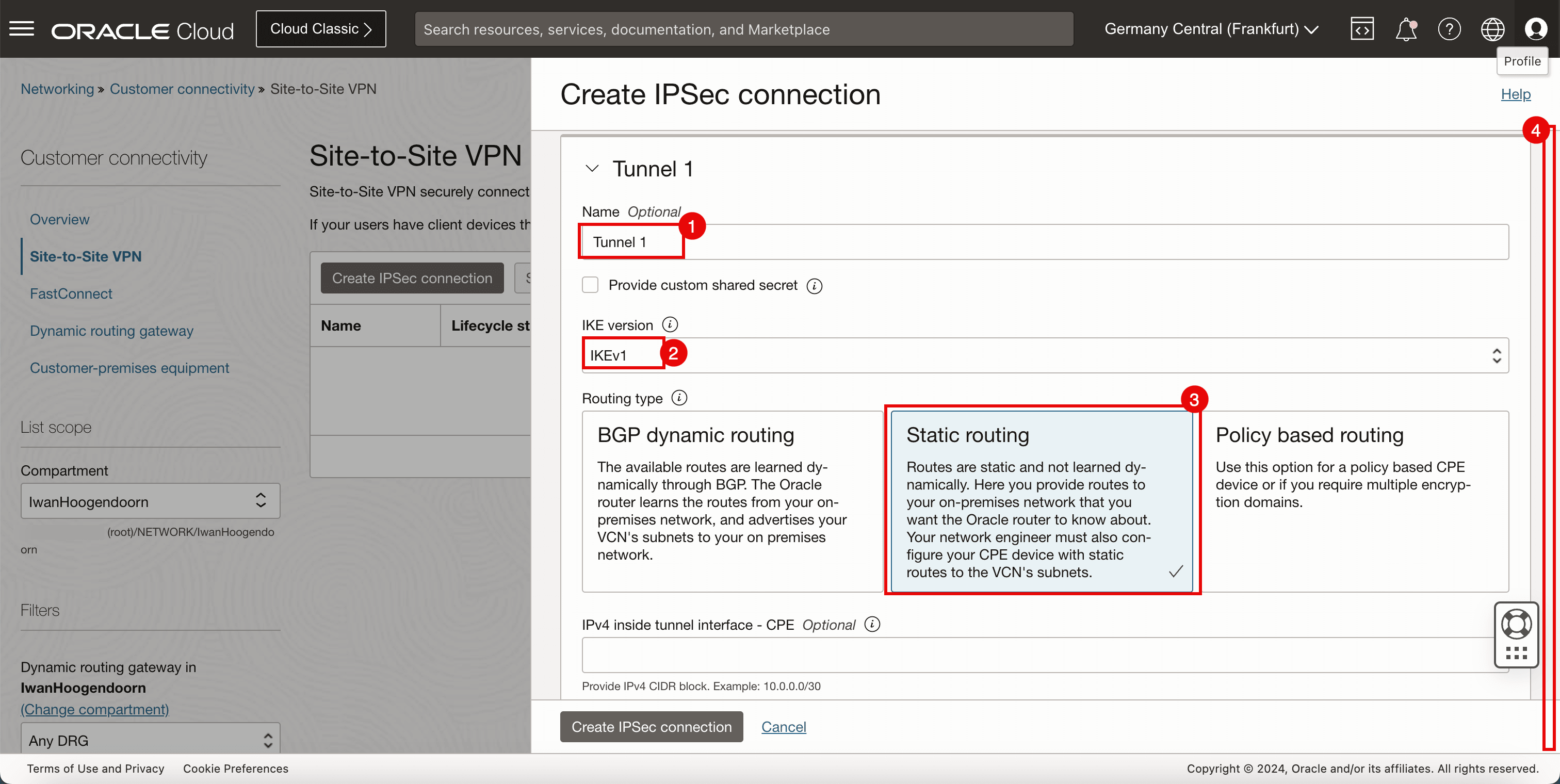

1. 이름: 첫번째 터널의 이름을 입력합니다.
2. IKE 버전: IKEv1가 될 IKE 버전을 입력합니다.
3. 경로 지정 유형: 정적 경로 지정을 선택합니다.
4. 페이지 아래로 이동합니다.

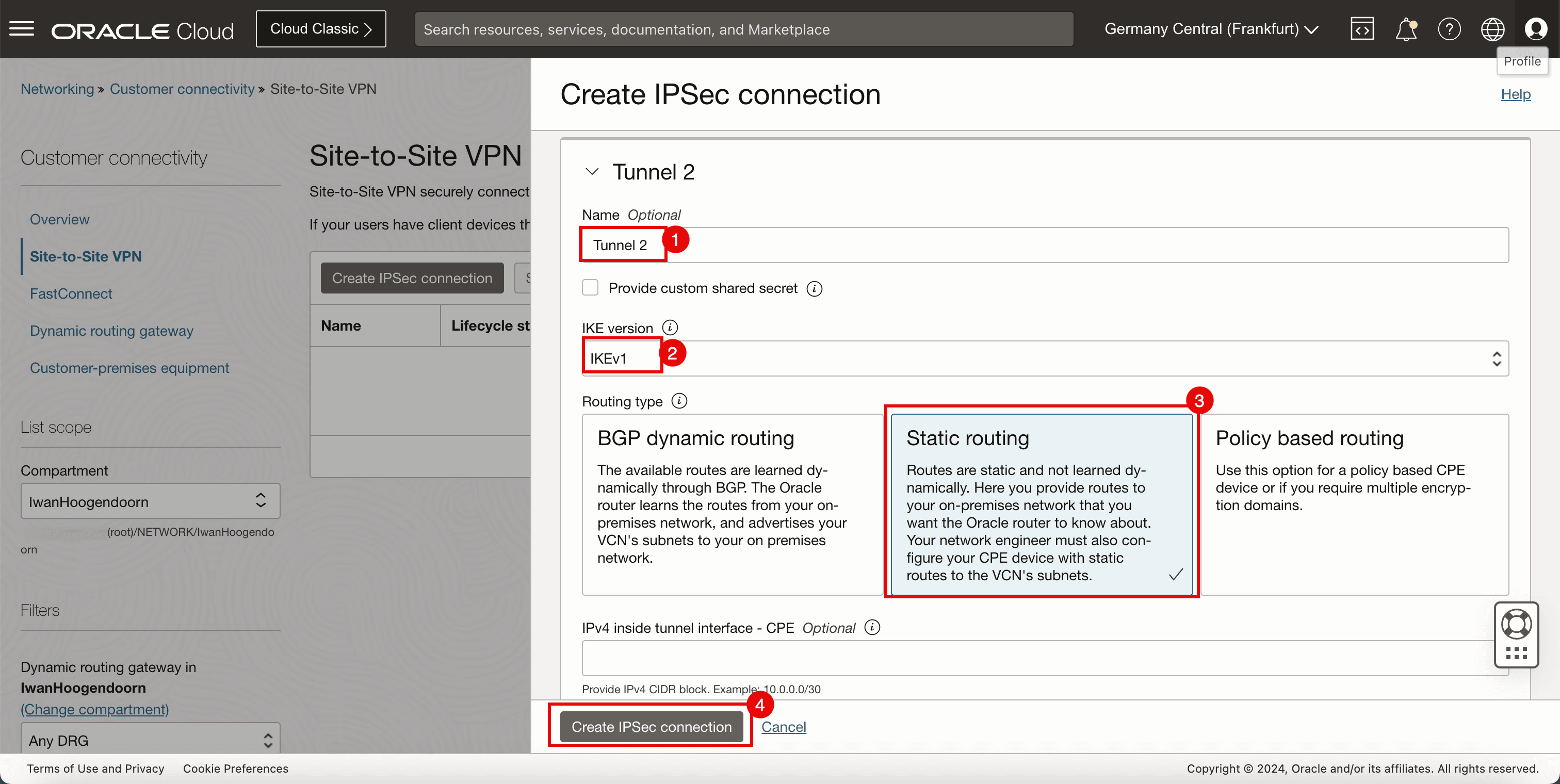

1. 이름: 두번째 터널의 이름을 입력합니다.
2. IKE 버전: IKEv1가 될 IKE 버전을 입력합니다.
3. 경로 지정 유형: 정적 경로 지정을 선택합니다.
4. Click Create IPSec connection.

작업 6: 대상 OCI 리전에서 IPSec 터널의 공용 IP 주소를 수집하고 CPE 구성을 다운로드합니다.

IPSec 연결이 생성되고, 두 IPSec 터널에 대한 공용 IP 주소를 사용할 수 있으며, VPN의 반대쪽을 구성해야 합니다.

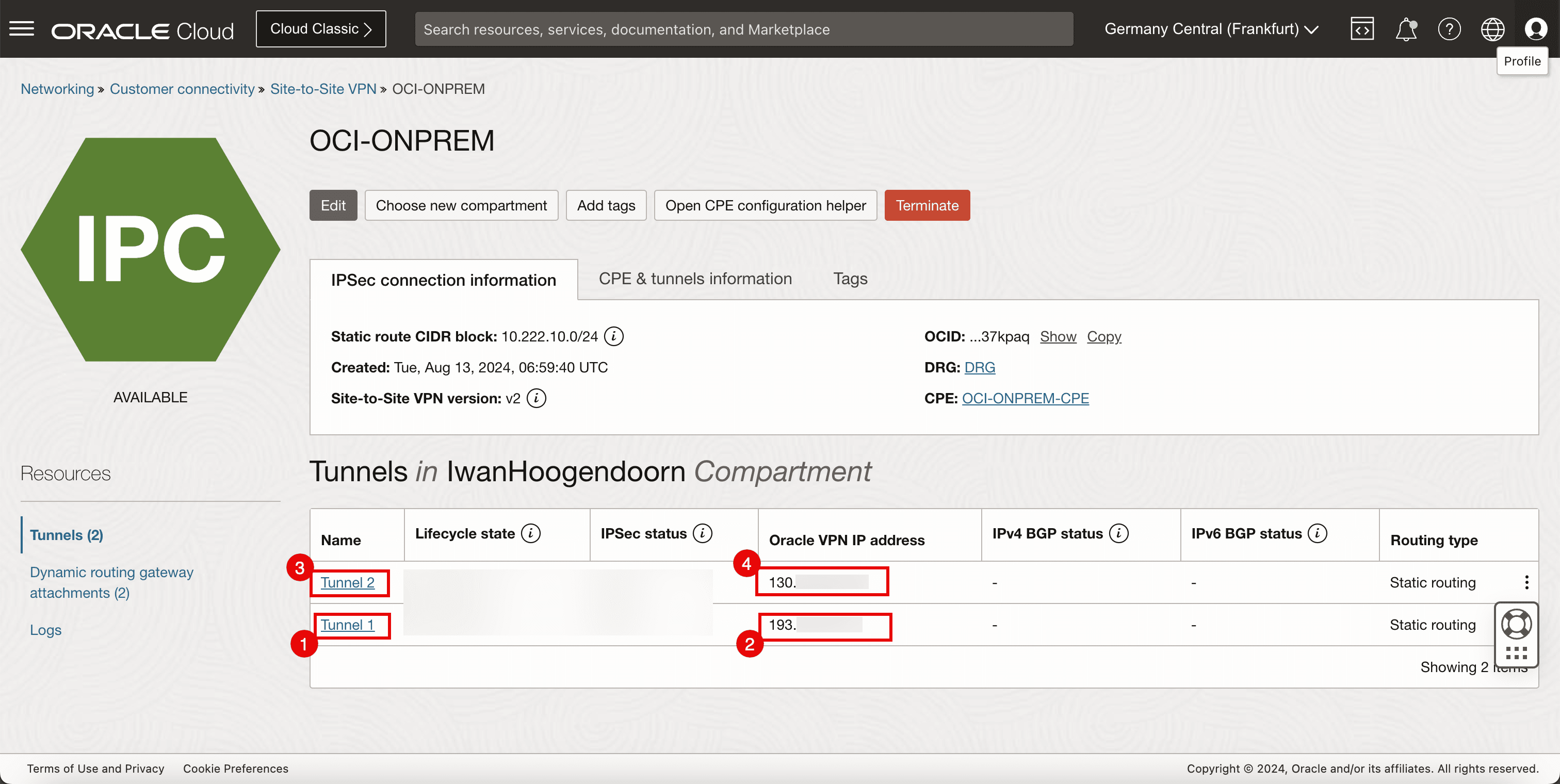

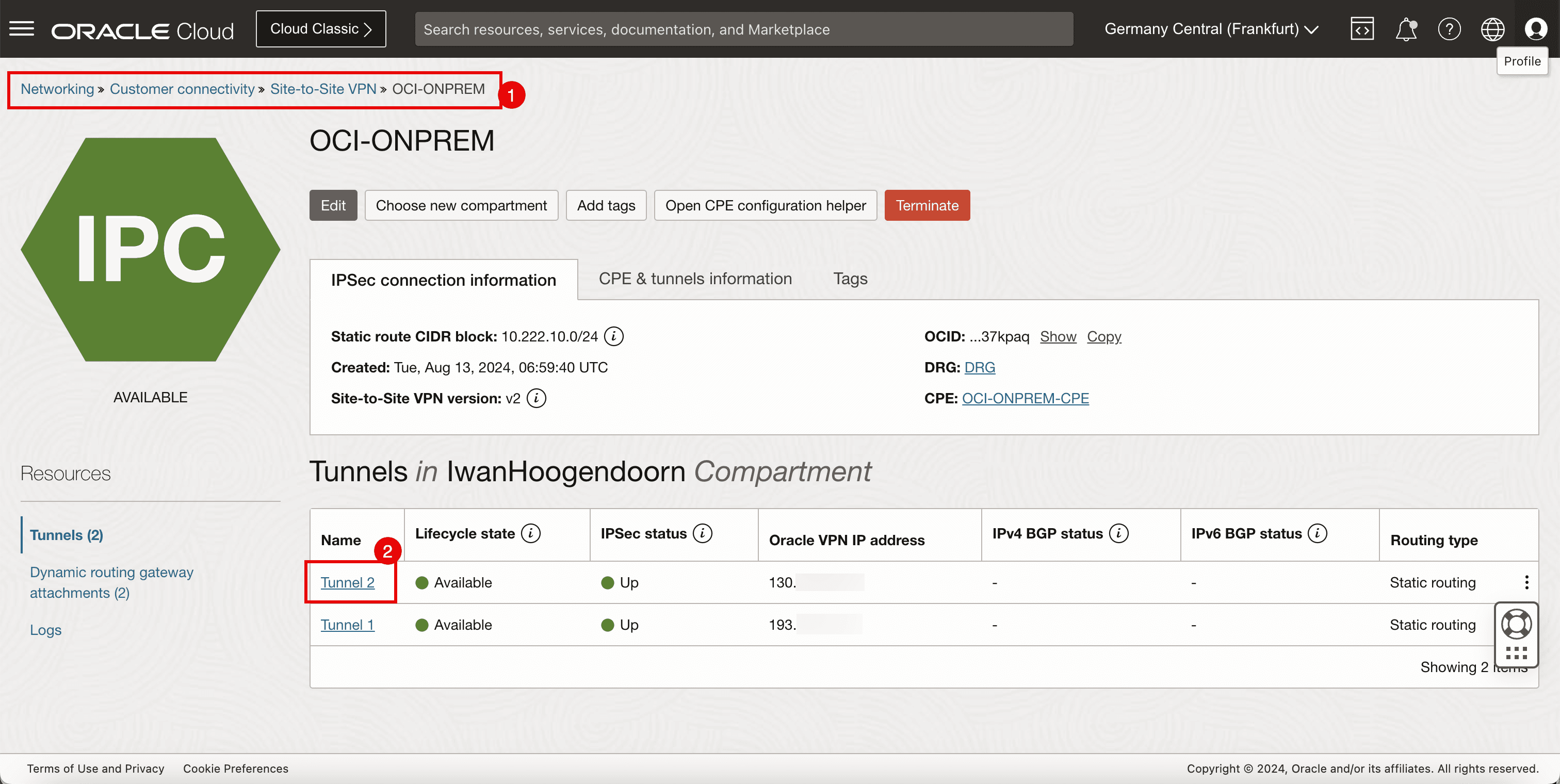

작업 5에서 만든 사이트 간 VPN을 누릅니다.

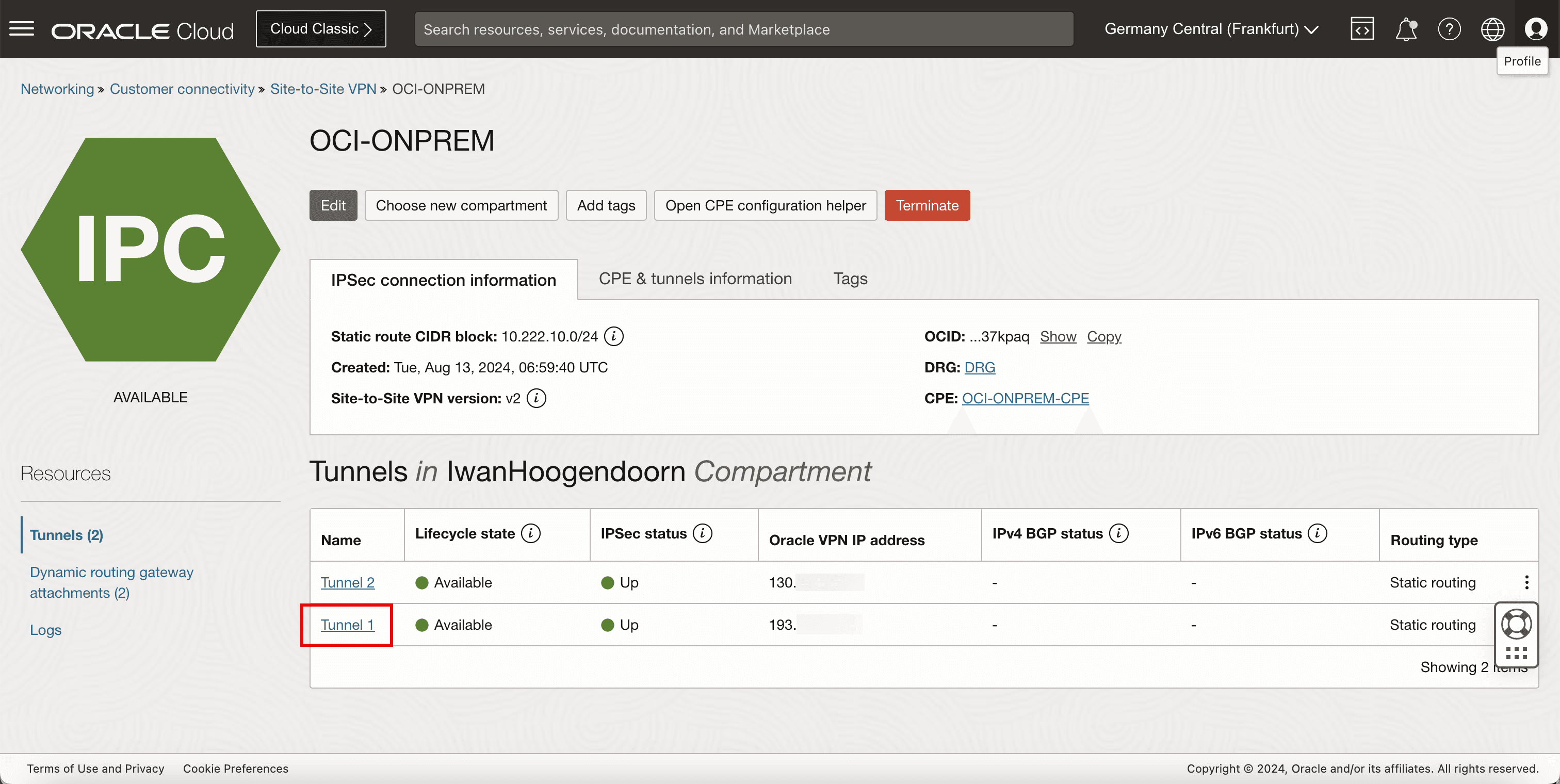

1. IPSec 연결의 터널 1에 유의하십시오.
2. 터널 1의 공용 IP 주소를 기록해 둡니다. 이 자습서에서는 이 IP 주소가 193으로 시작합니다.
3. IPSec 연결의 Tunnel 2를 참조하십시오.
4. 터널 2에 대한 공용 IP 주소를 기록해 둡니다. 이 자습서에서는 이 IP 주소가 130으로 시작합니다.

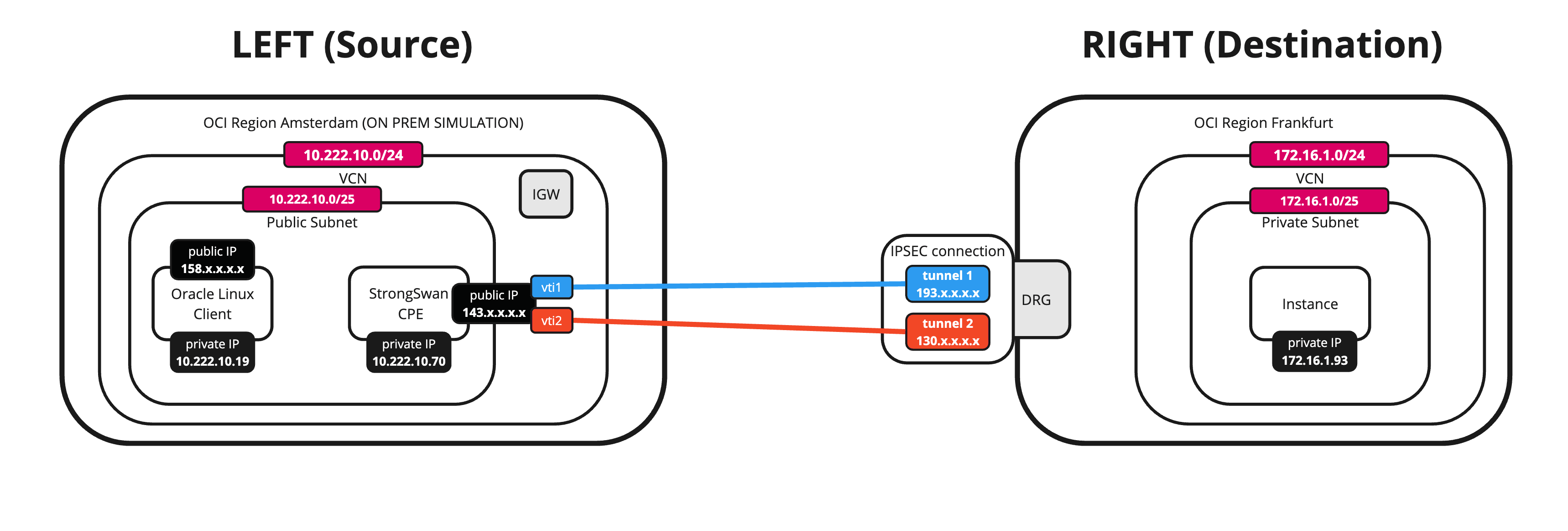

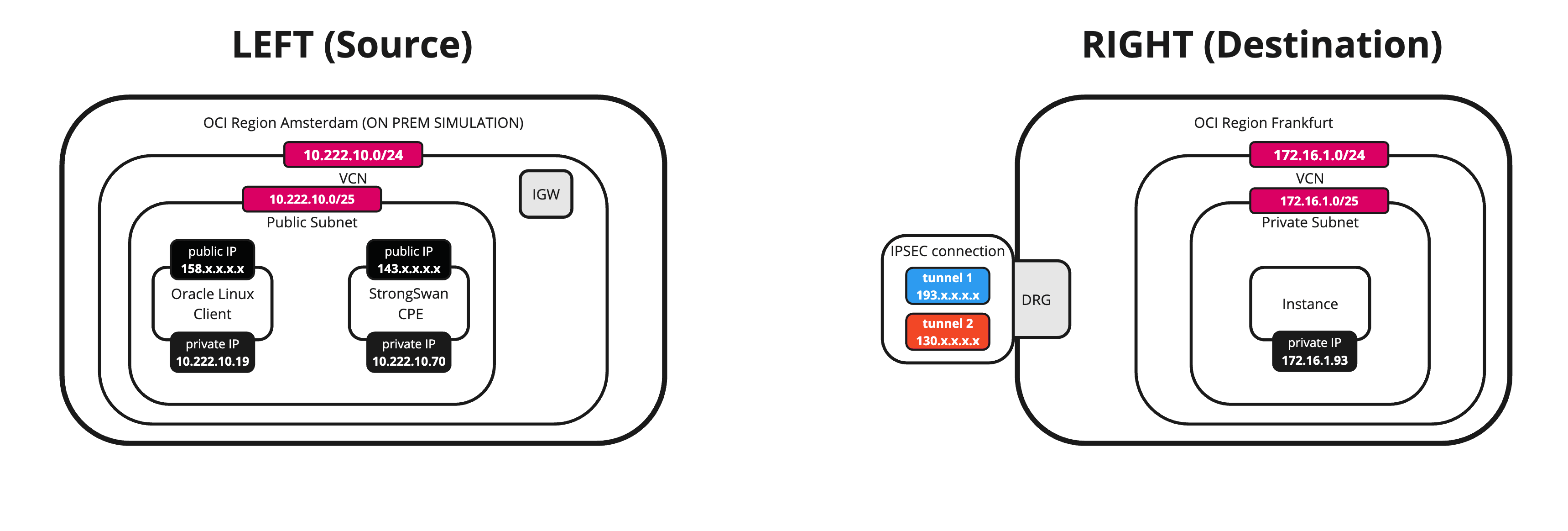

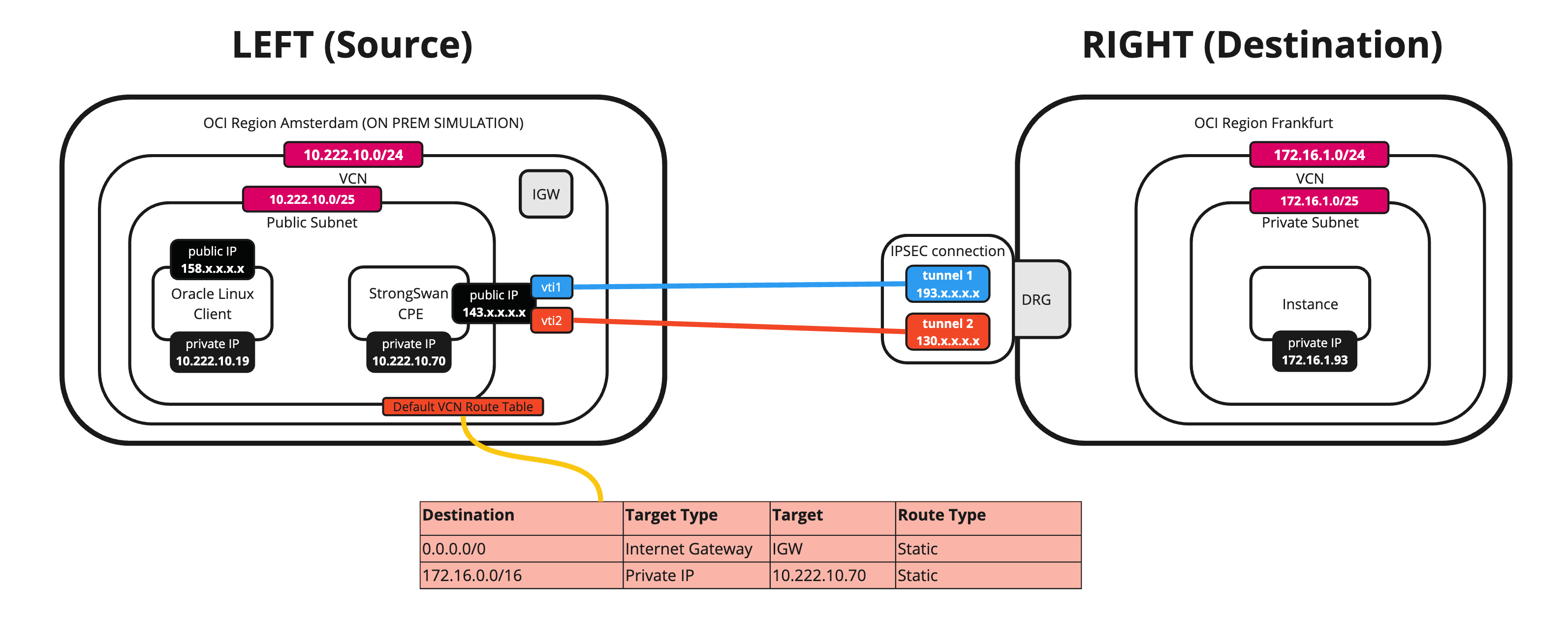

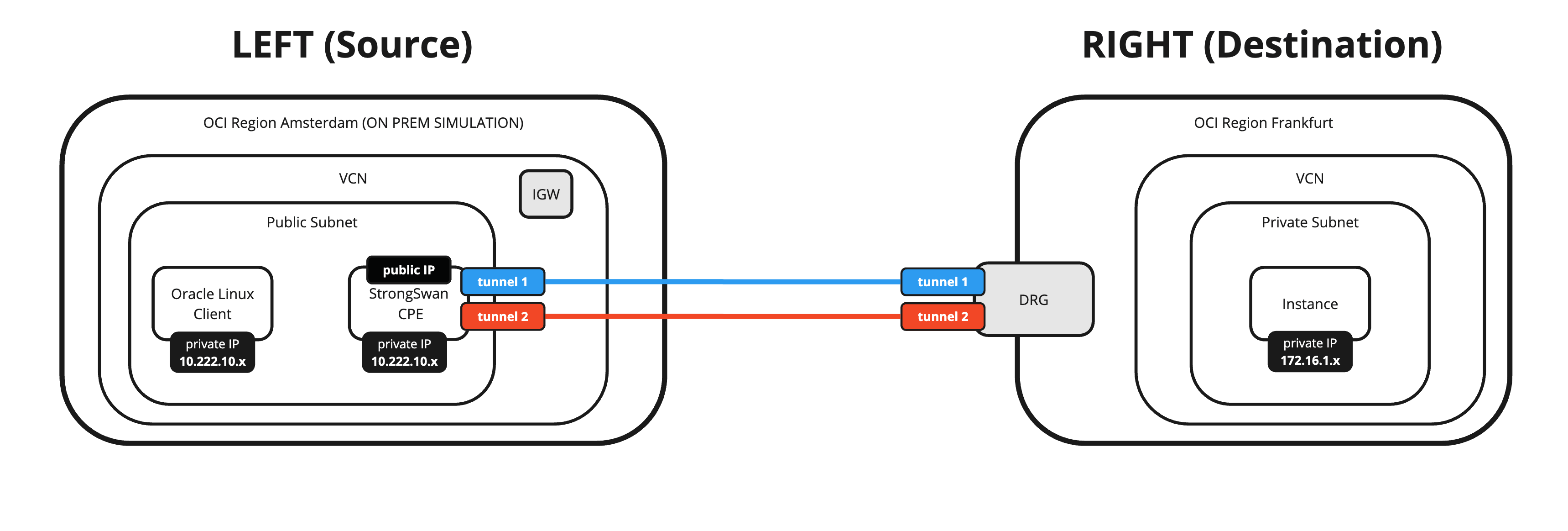

다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

작업 7: 소스 OCI 지역에서 CPE 인스턴스 구성 및 Libreswan 설치 및 구성

CPE 인스턴스를 구성합니다.

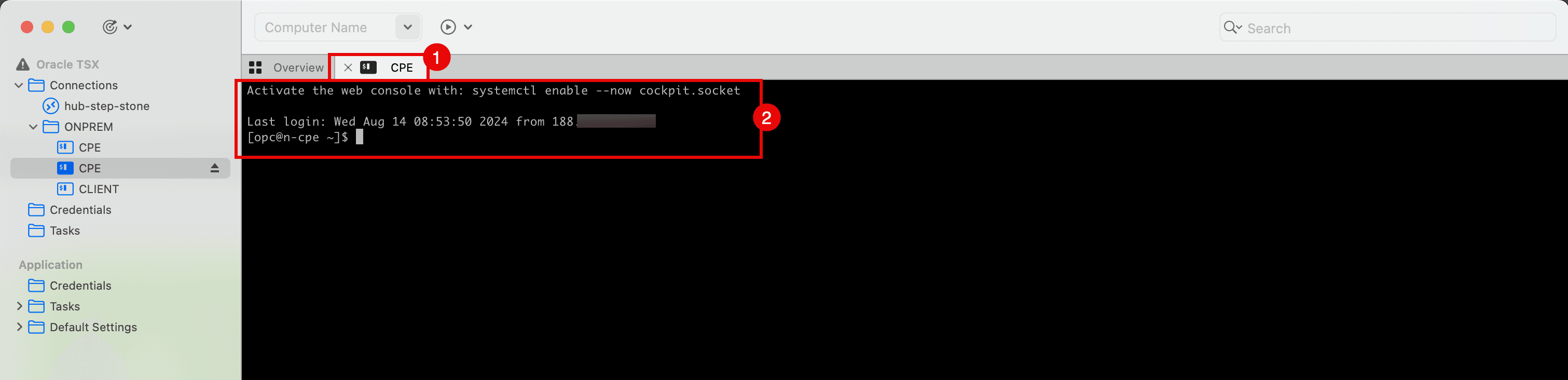

1. 소스 OCI 지역 또는 VCN에 있는 CPE에 대한 SSH 세션을 설정합니다.
2. 로그인되어 있는지 확인합니다.

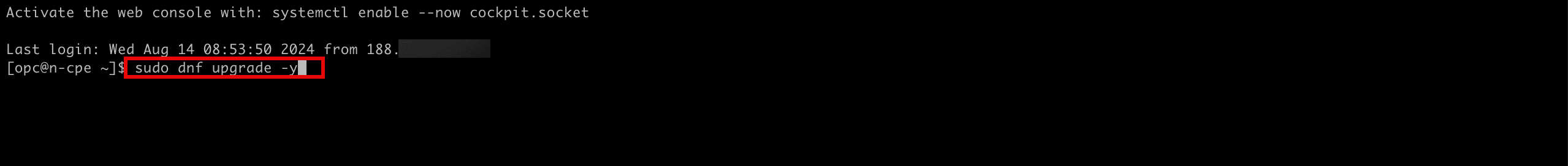

다음 명령을 실행하여 소프트웨어를 업그레이드합니다.
```
[opc@cpe ~]$ sudo dnf upgrade -y
```

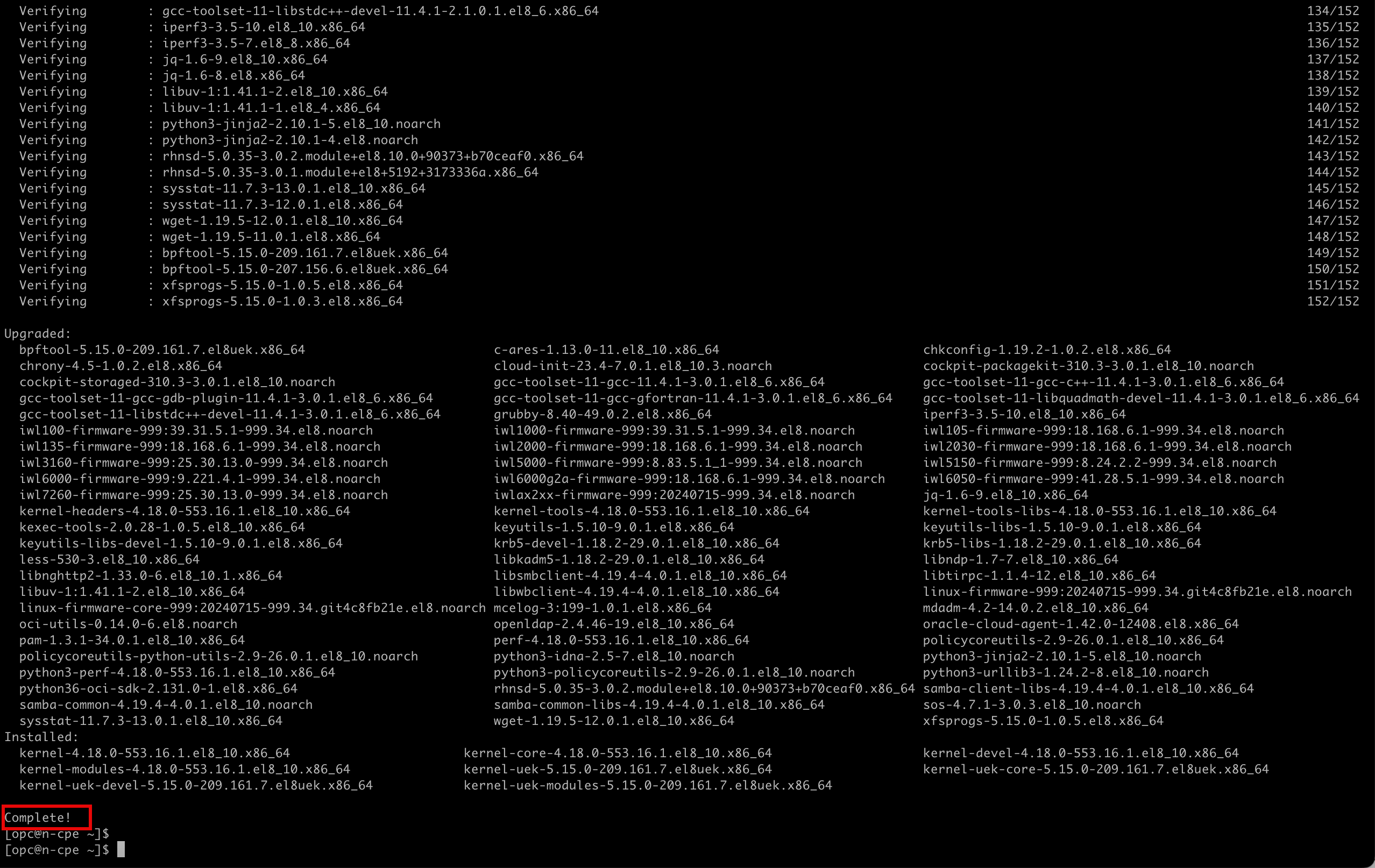

업그레이드가 성공적으로 완료되었는지 확인합니다.

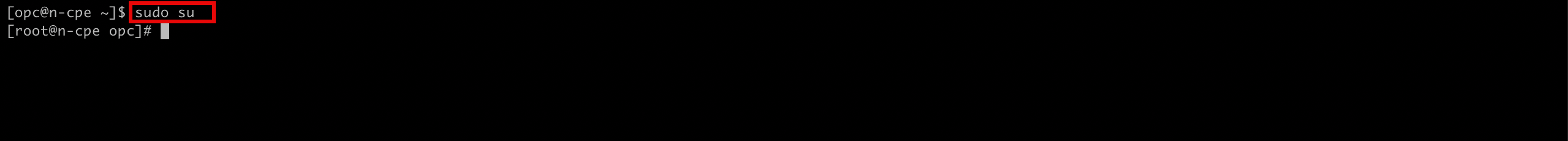

다음 명령을 실행하여 더 높은 권한이 필요한 명령을 실행합니다.
```
[opc@cpe ~] sudo su
```

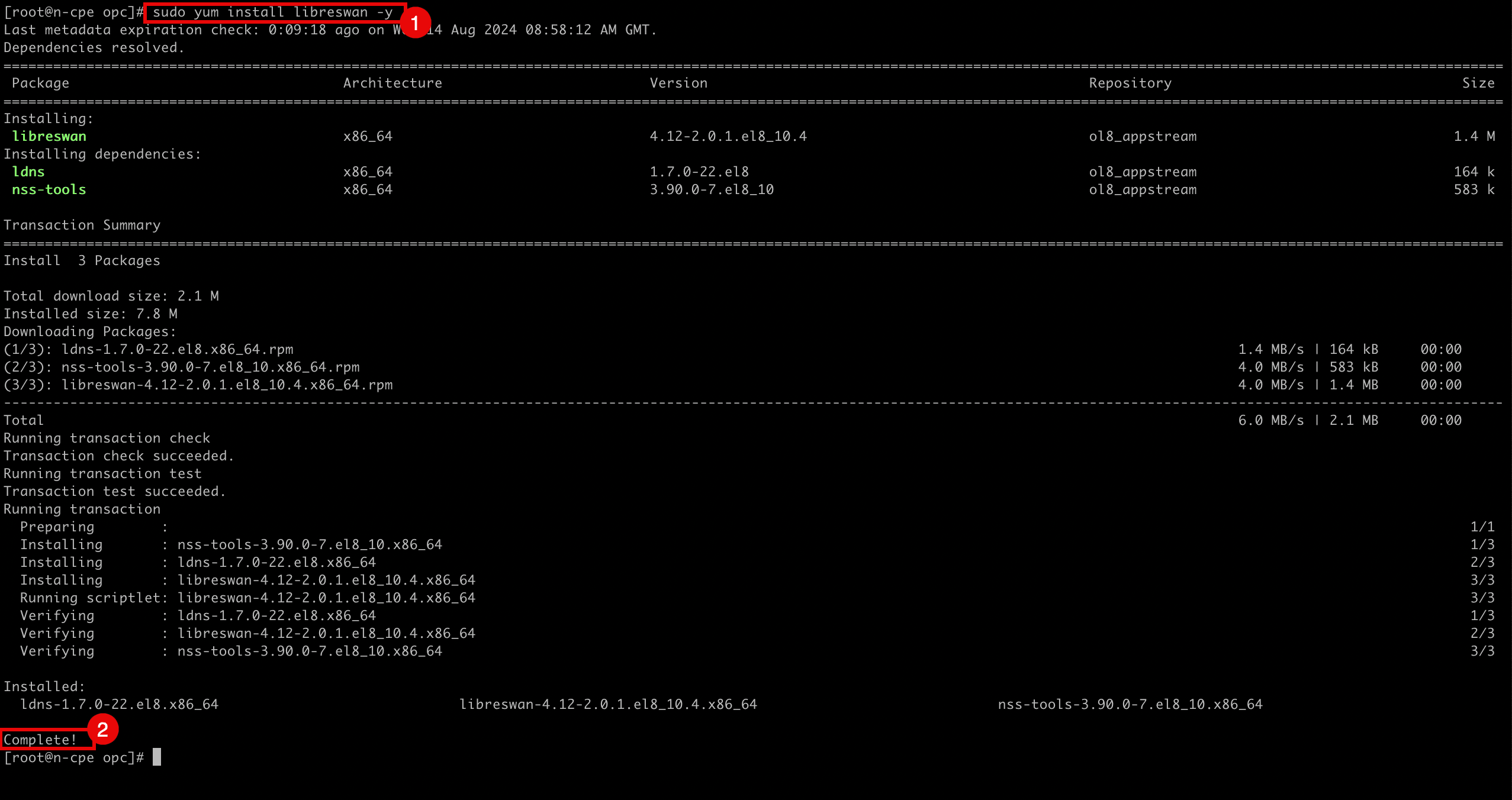

1. Libreswan 소프트웨어를 설치하려면 다음 명령을 실행하십시오.
```
[root@cpe opc]# sudo yum install libreswan -y
```
2. 소프트웨어가 성공적으로 설치되었음을 알 수 있습니다.
다음 파일을 편집하여 IP 전달을 사용으로 설정합니다.
```

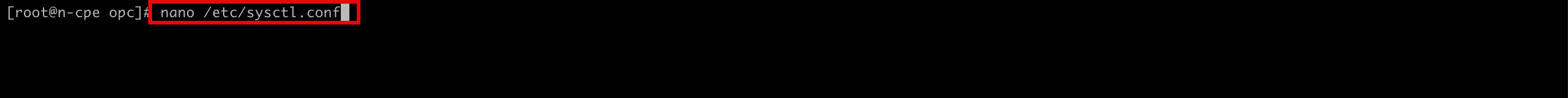

[root@cpe etc]# nano /etc/sysctl.conf
```

/etc/sysctl.conf 파일에 다음 콘텐츠가 포함되어 있는지 확인합니다.

kernel.unknown_nmi_panic = 1
net.ipv4.ip_forward = 1
net.ipv4.conf.all.accept_redirects = 0
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens3.send_redirects = 0
net.ipv4.conf.default.accept_redirects = 0
net.ipv4.conf.ens3.accept_redirects = 0

Ctrl + X를 사용하여 파일을 저장하고 Y를 입력합니다.

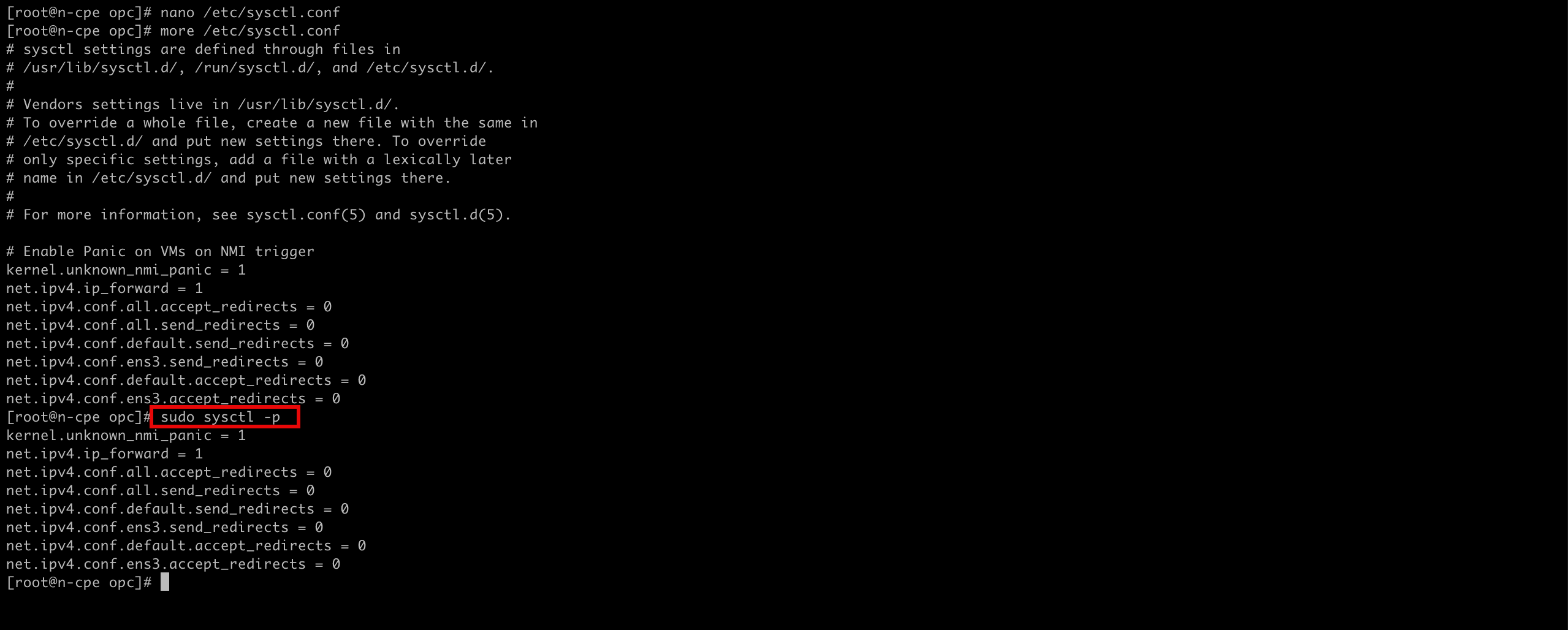

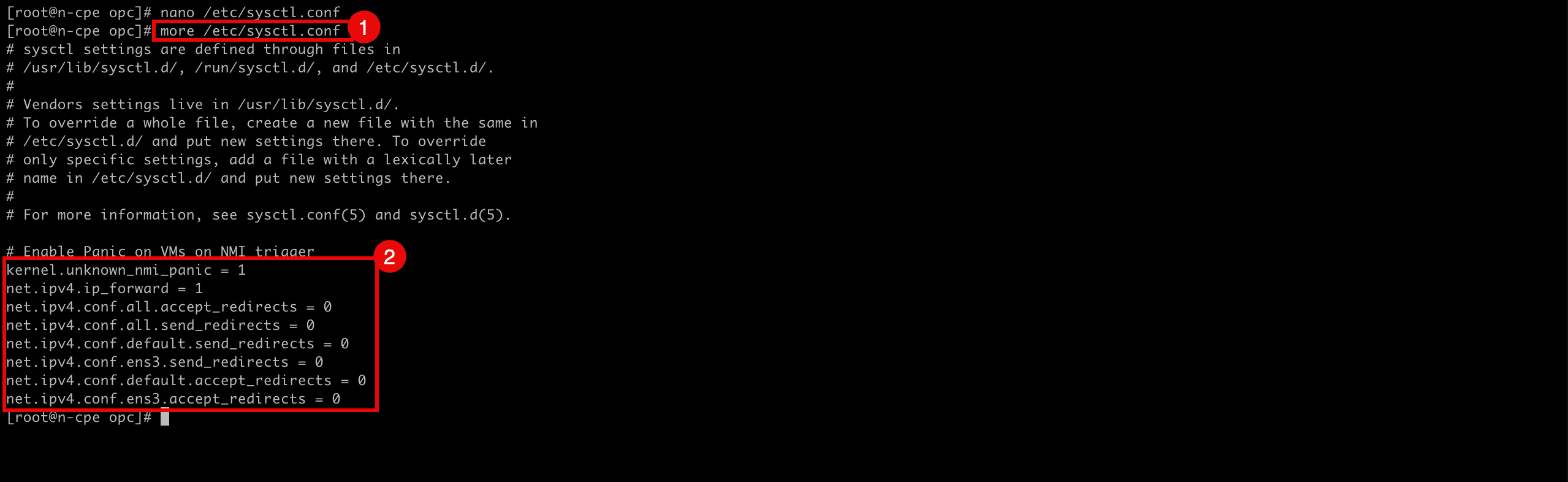

1. 다음 명령을 실행하여 파일의 내용을 확인합니다.
```
[root@cpe opc]# more /etc/sysctl.conf
```
2. 출력은 파일의 내용과 동일합니다.
다음 명령을 실행하여 파일을 다시 로드하고 적용하여 전달을 사용으로 설정합니다.
```
[root@cpe etc]# sudo sysctl -p
```
1. 다음 명령을 실행하여 IP 전달이 사용으로 설정되었는지 확인합니다.
```
cat /proc/sys/net/ipv4/ip_forward
```
2. 반환된 값 ID는 1입니다. 즉, IP 전달이 사용으로 설정되고 0는 IP 전달이 사용 안함으로 설정되었음을 의미합니다.

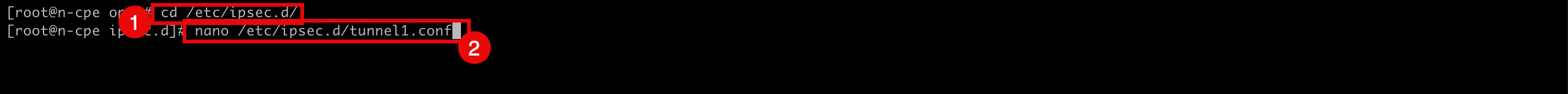

1. 다음 명령을 실행하여 IPSec 터널을 구성해야 하는 디렉토리를 변경합니다.
```
[root@cpe opc]# cd /etc/ipsec.d/
```

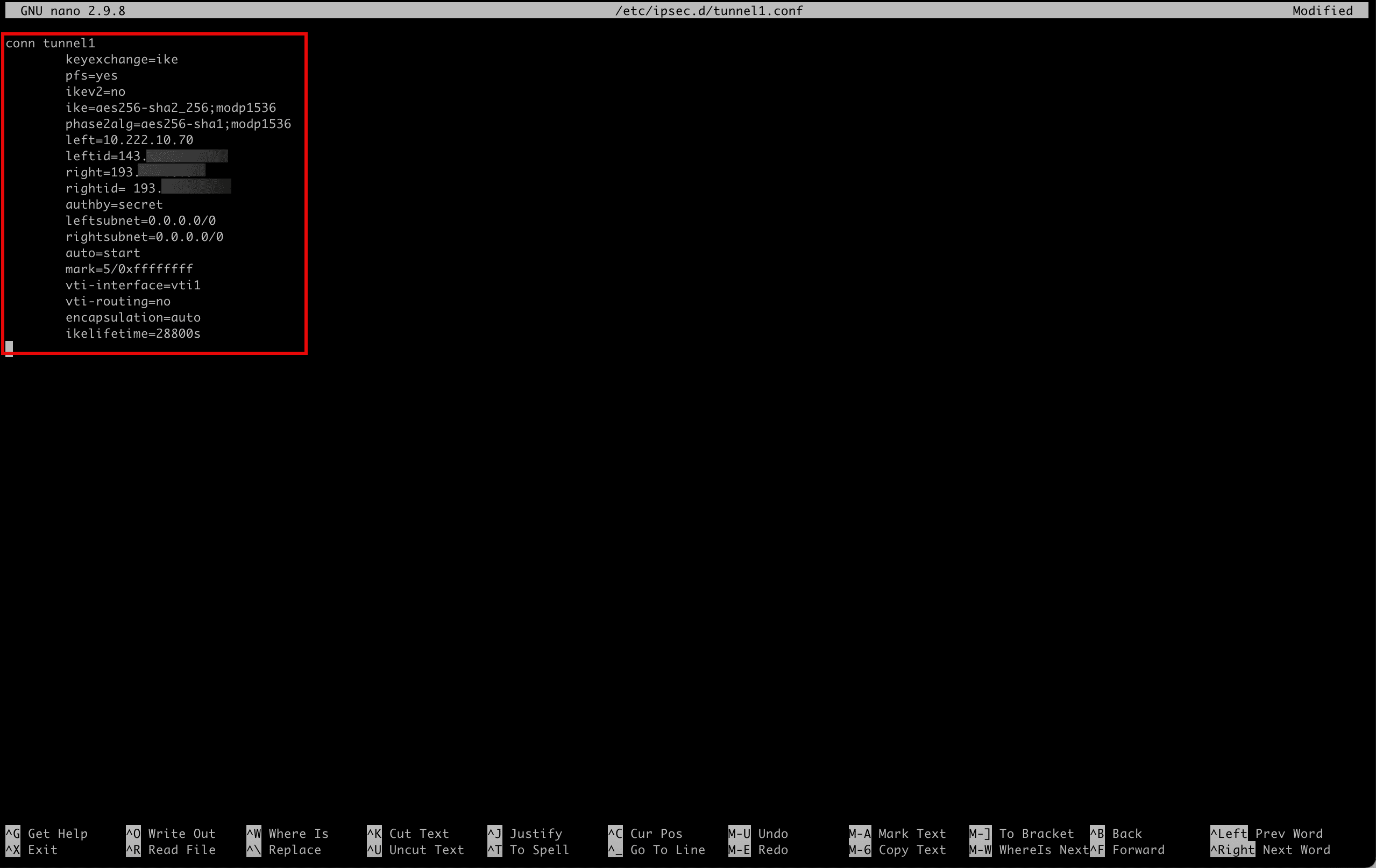

2. 터널 1에서 첫번째 IPSec 터널을 구성하도록 다음 파일(tunnel1.conf)을 만들고 편집합니다.
```
[root@cpe ipsec.d]# nano /etc/ipsec.d/tunnel1.conf
```

/etc/ipsec.d/tunnel1.conf 파일에 다음 콘텐츠가 포함되어 있는지 확인합니다.

conn tunnel1
    keyexchange=ike
    pfs=yes
    ikev2=no
    ike=aes256-sha2_256;modp1536
    phase2alg=aes256-sha1;modp1536
    left=10.222.10.70
    leftid=143.xxx.xxx.xxx
    right=193.xxx.xxx.xxx
    rightid= 193.xxx.xxx.xxx
    authby=secret
    leftsubnet=0.0.0.0/0
    rightsubnet=0.0.0.0/0
    auto=start
    mark=5/0xffffffff
    vti-interface=vti1
    vti-routing=no
    encapsulation=auto
    ikelifetime=28800s

Ctrl + X를 사용하여 파일을 저장하고 Y를 입력합니다.

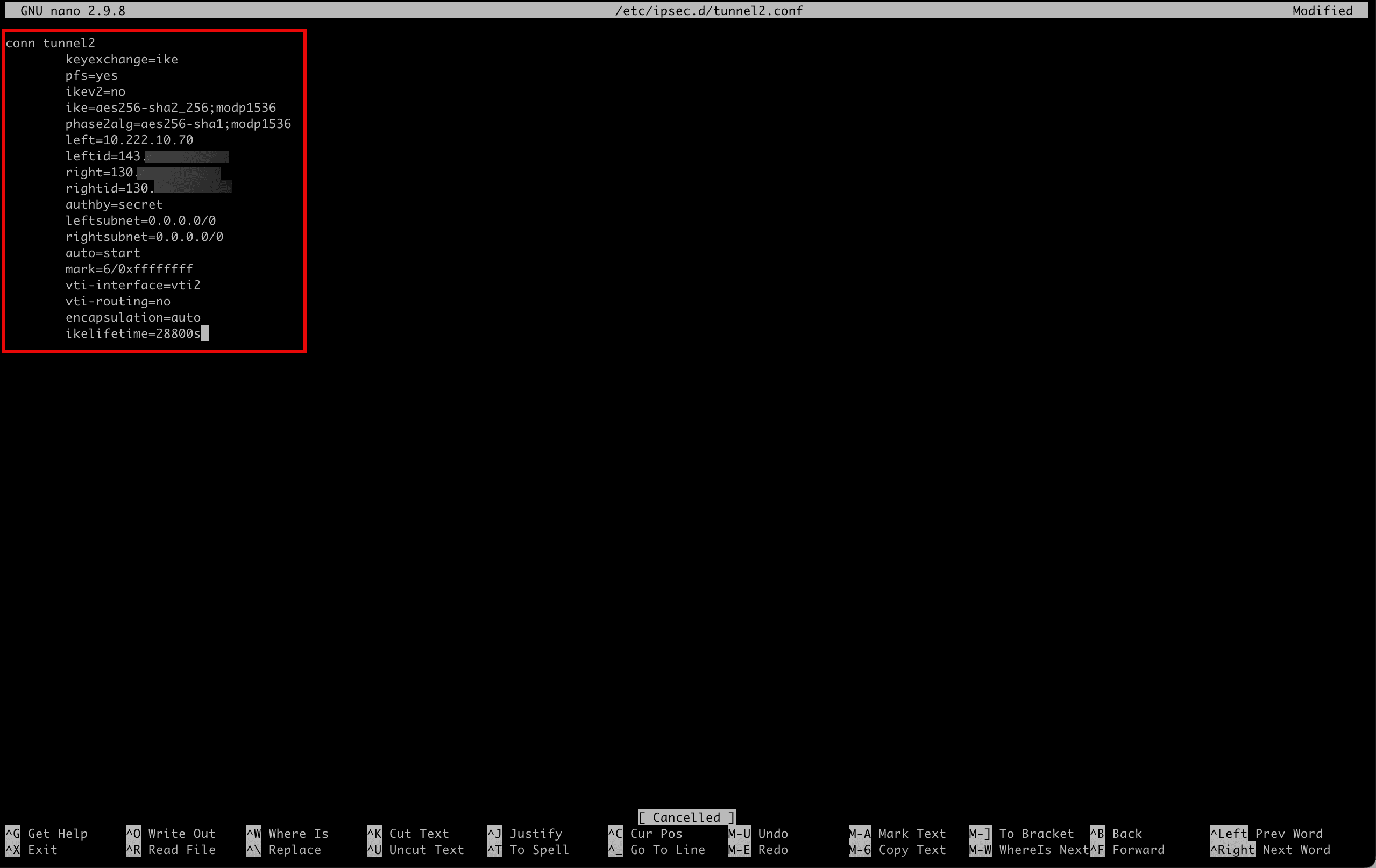

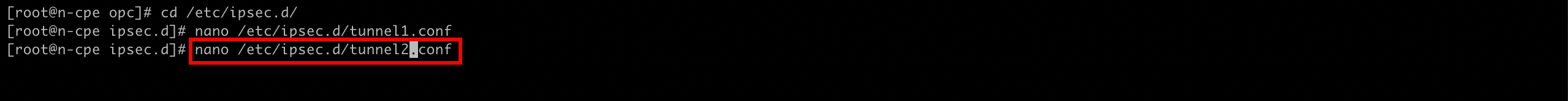

다음 파일(tunnel2.conf)을 만들고 편집하여 tunnel2에서 두번째 IPSec 터널을 구성합니다.
```
[root@cpe ipsec.d]# nano /etc/ipsec.d/tunnel2.conf
```

/etc/ipsec.d/tunnel2.conf 파일에 다음 콘텐츠가 포함되어 있는지 확인합니다.

conn tunnel2
    keyexchange=ike
    pfs=yes
    ikev2=no
    ike=aes256-sha2_256;modp1536
    phase2alg=aes256-sha1;modp1536
    left=10.222.10.70
    leftid=143.xxx.xxx.xxx
    right=130.xxx.xxx.xxx
    rightid=130.xxx.xxx.xxx
    authby=secret
    leftsubnet=0.0.0.0/0
    rightsubnet=0.0.0.0/0
    auto=start
    mark=6/0xffffffff
    vti-interface=vti2
    vti-routing=no
    encapsulation=auto
    ikelifetime=28800s

Ctrl + X로 파일을 저장하고 Y를 입력합니다.

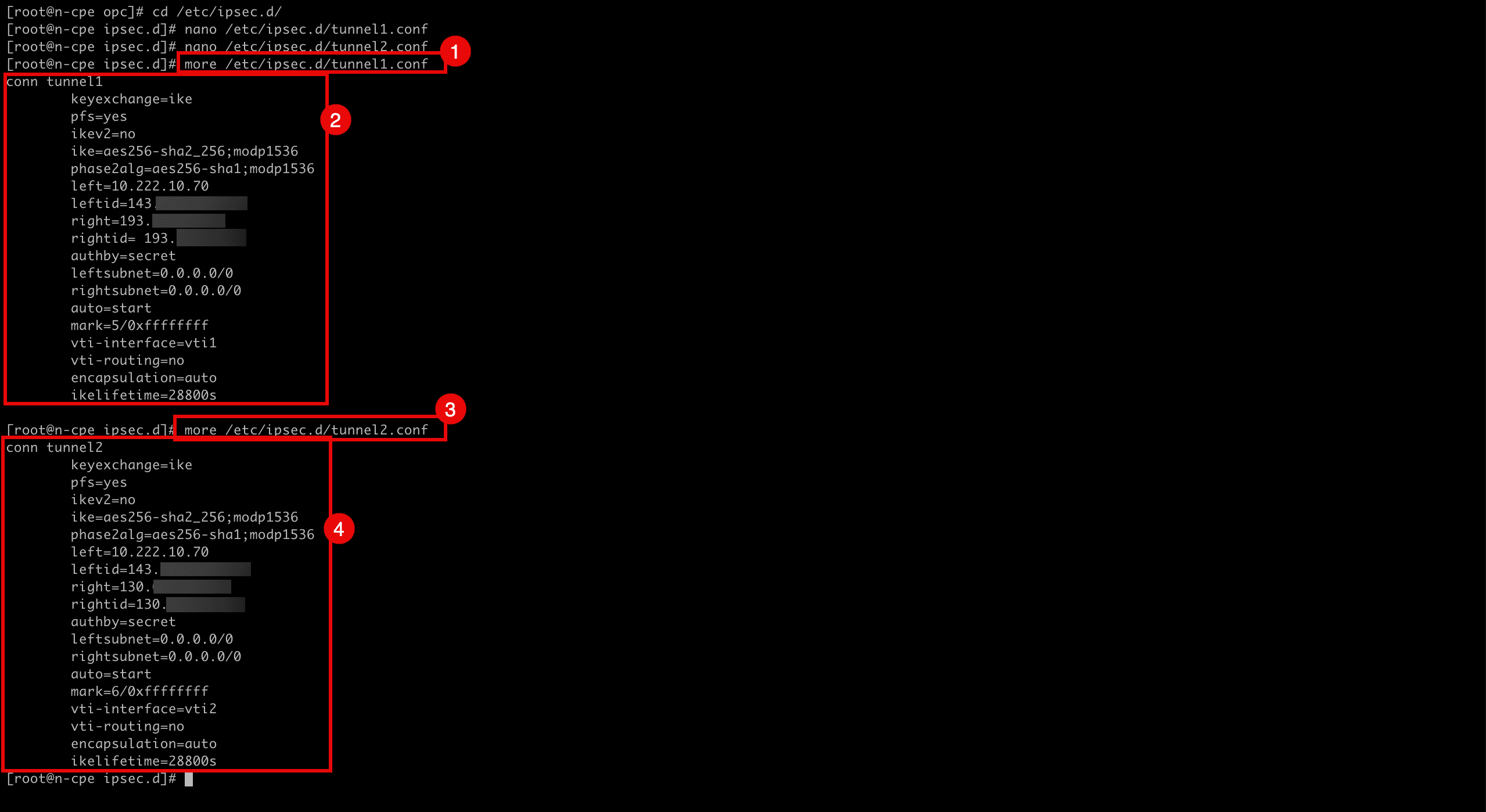

1. 다음 명령을 실행하여 tunnel1에 대한 파일 내용을 확인합니다.
```
[root@cpe ipsec.d]# more /etc/ipsec.d/tunnel1.conf
```
2. 출력은 파일의 내용과 동일합니다.
3. 다음 명령을 실행하여 tunnel2에 대한 파일 내용을 확인합니다.
```
[root@cpe ipsec.d]# more /etc/ipsec.d/tunnel2.conf
```
4. 출력은 파일의 내용과 동일합니다.
IPSec 터널을 구성했습니다. 이제 인증에 보안 키를 사용할 때 공유 암호도 구성해야 합니다.

태스크 5에서 OCI 사이트 간 VPN을 생성하면 터널이 생성되고 이 프로세스에서 OCI는 터널당 공유 보안 키도 생성했습니다. 동일한 공유 암호에 맞게 Libreswan에서 가져오고 구성하려면 OCI 콘솔로 돌아가야 합니다.
1. OCI 콘솔로 이동하여 네트워킹, 고객 연결, 사이트 간 VPN으로 이동하고 구성된 VPN을 누릅니다.

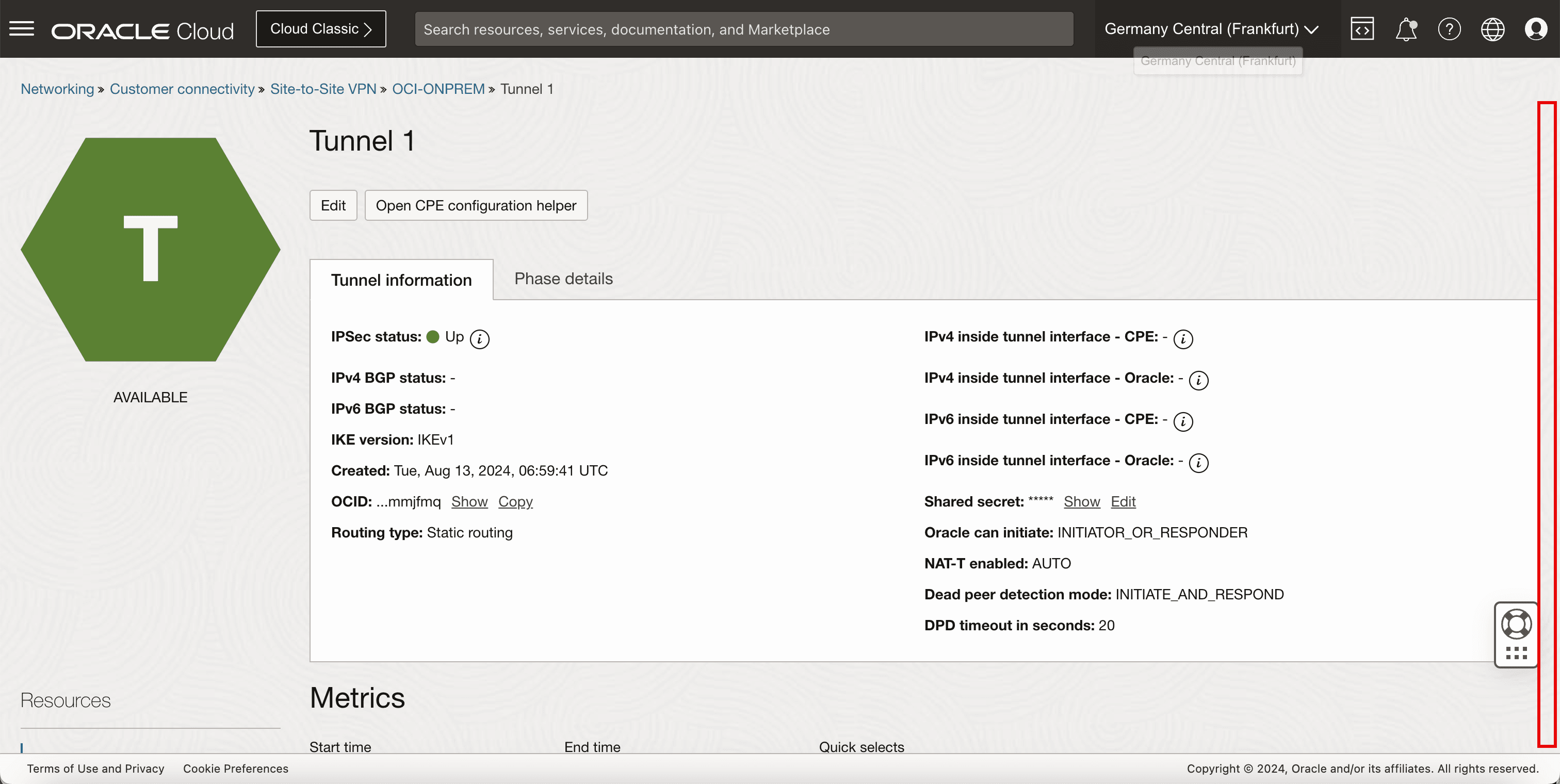

2. 첫번째 터널 구성을 누릅니다.

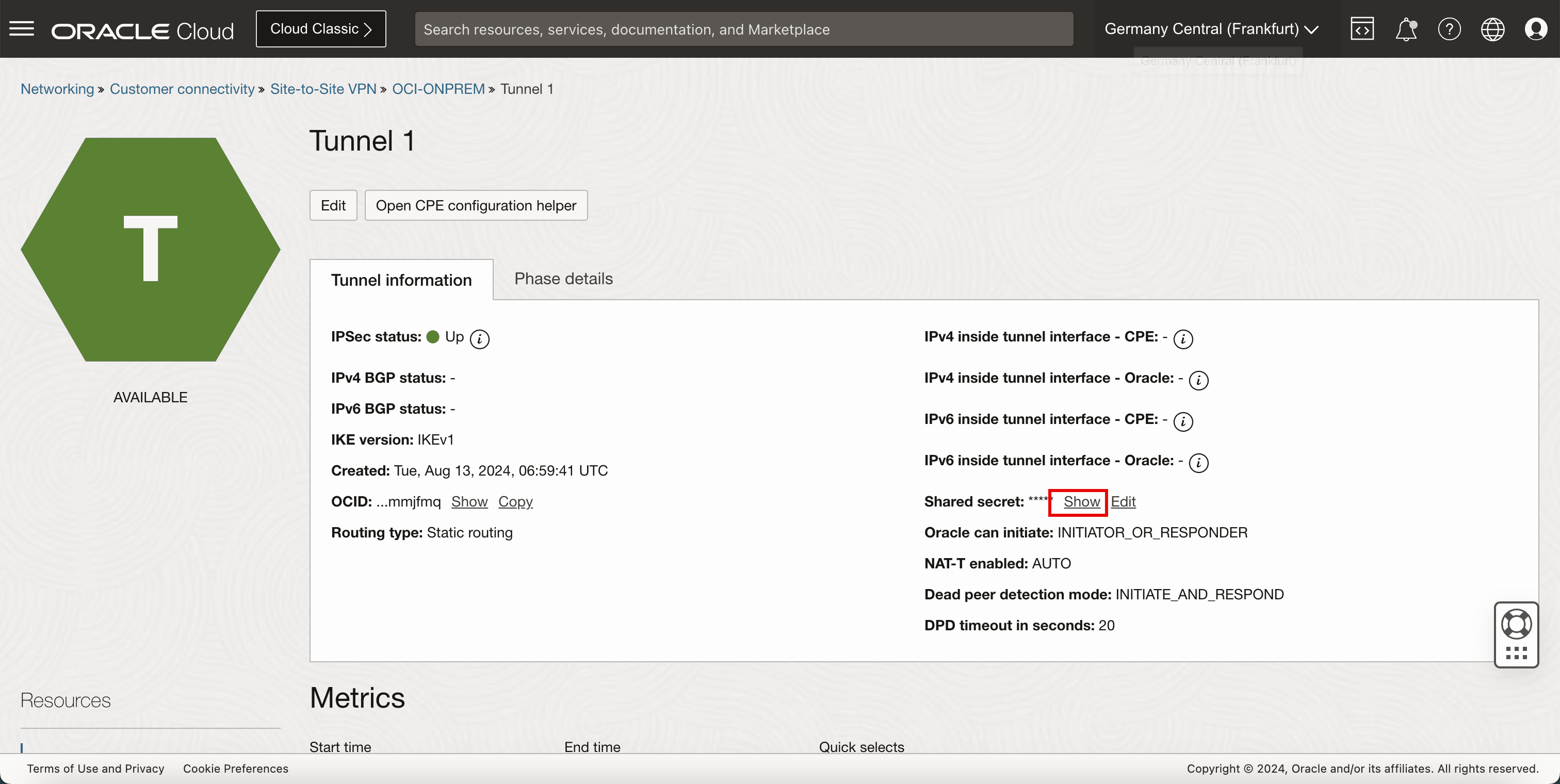

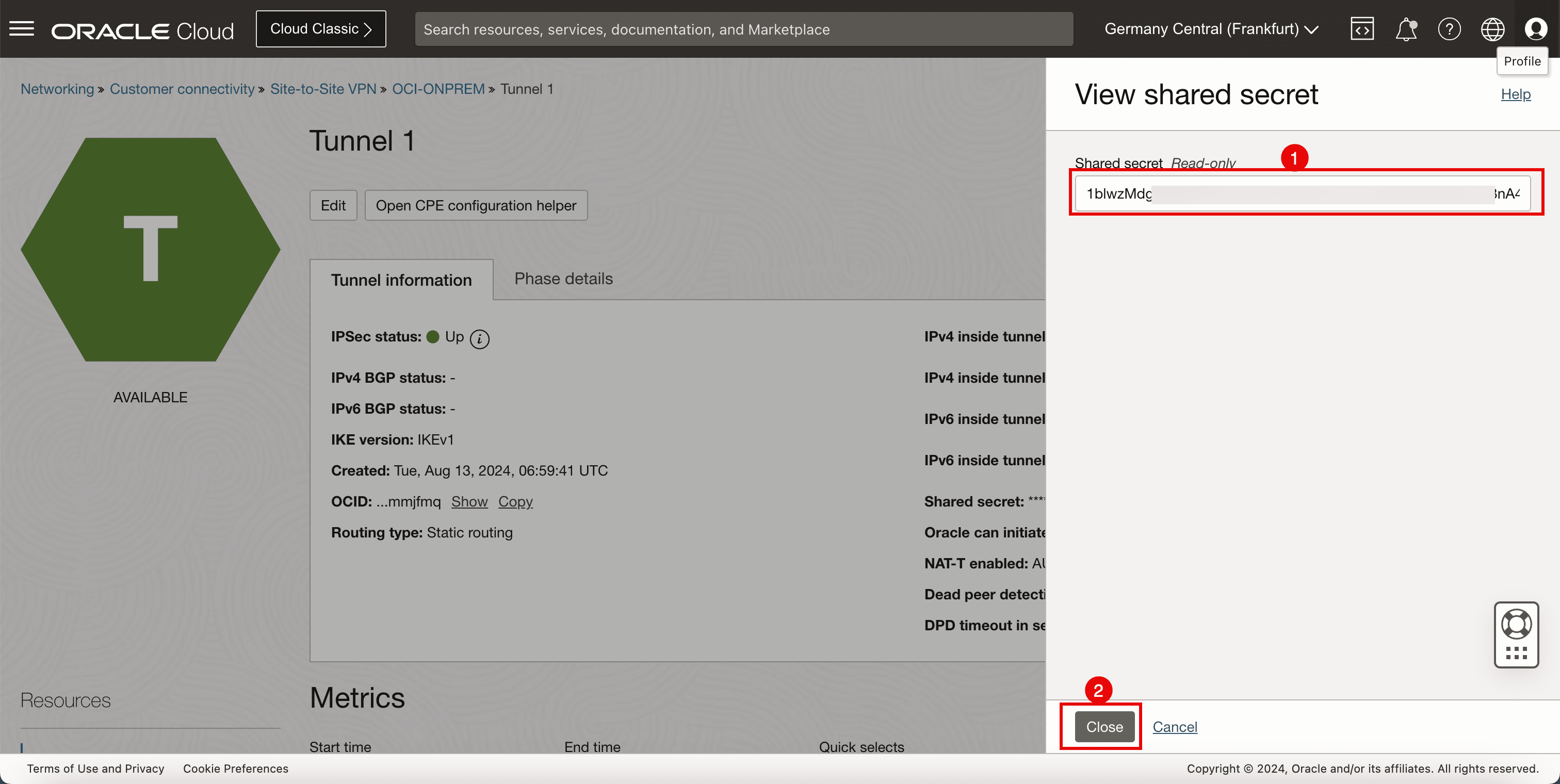

공유 암호를 가져오려면 표시를 누릅니다.
1. 터널 1에 대한 공유 암호를 복사하고 메모장에 저장하여 나중에 액세스합니다.
2. 닫기를 누르면
1. OCI 콘솔로 이동하여 네트워킹, 고객 연결, 사이트 간 VPN으로 이동하고 구성된 VPN을 누릅니다.

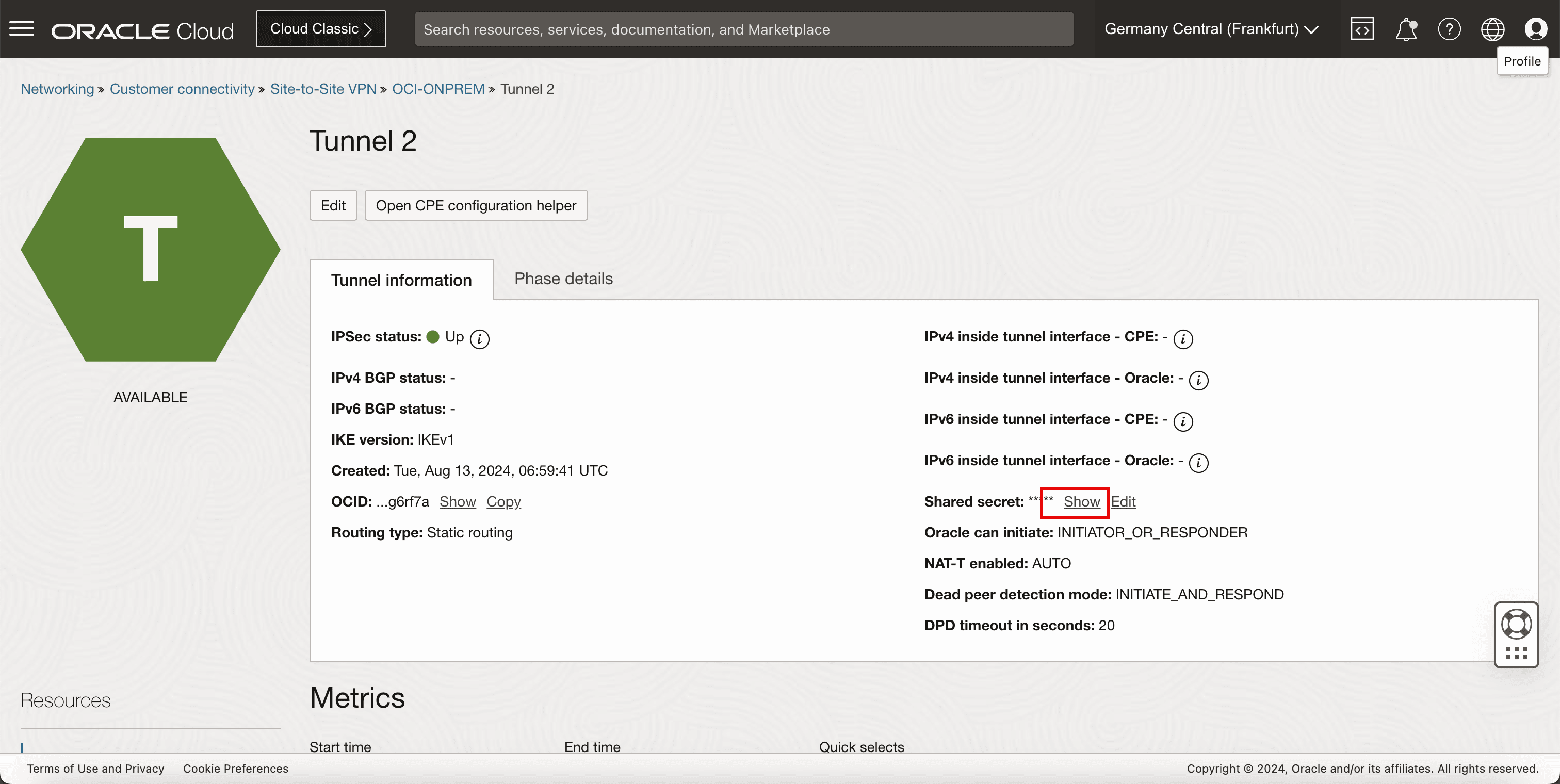

2. 두번째 터널 구성을 누릅니다.
공유 암호를 가져오려면 표시를 누릅니다.

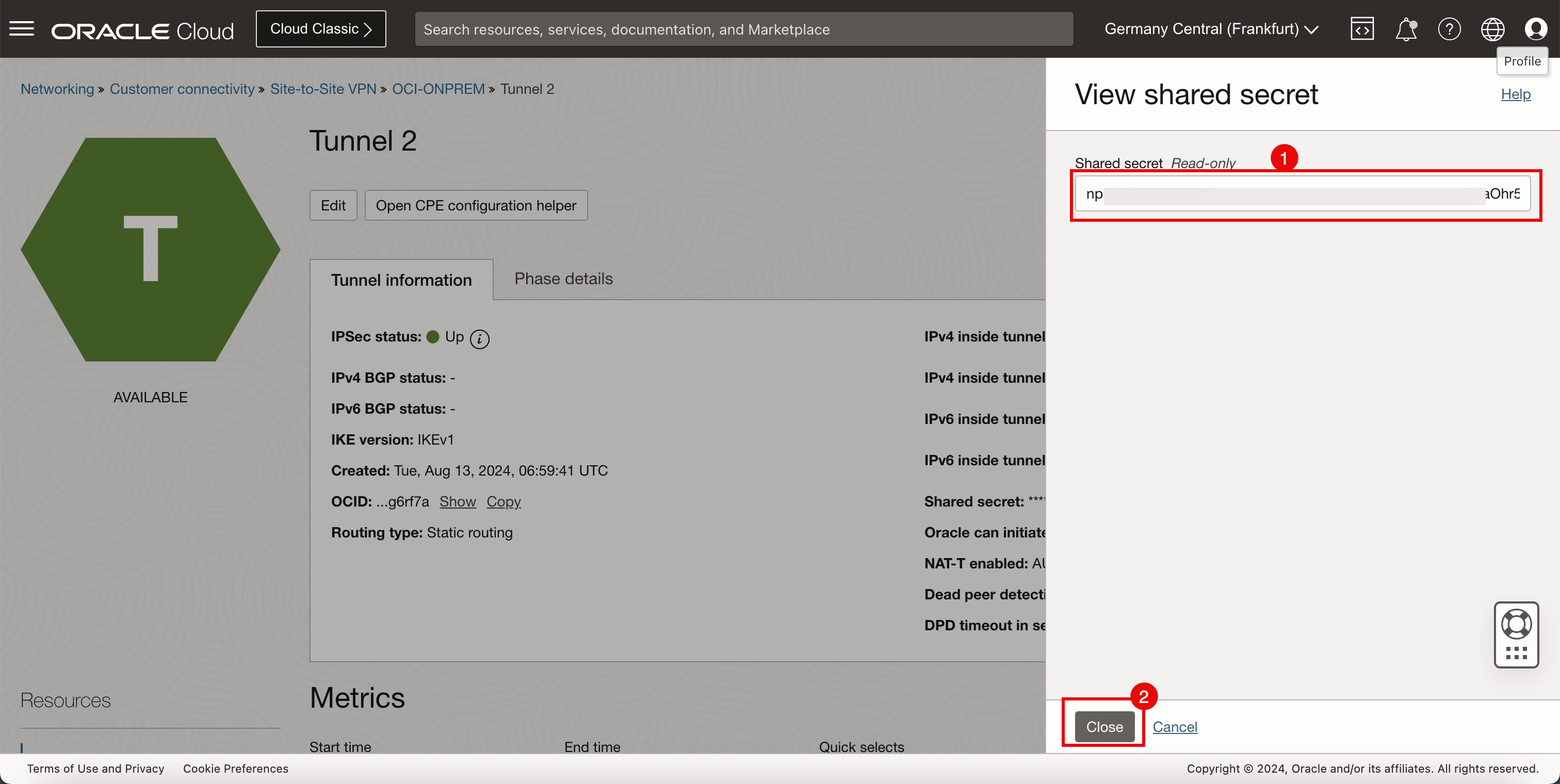

1. 터널 2에 대한 공유 암호를 복사하고 메모장에 저장하여 나중에 액세스합니다.
2. 닫기를 누르면

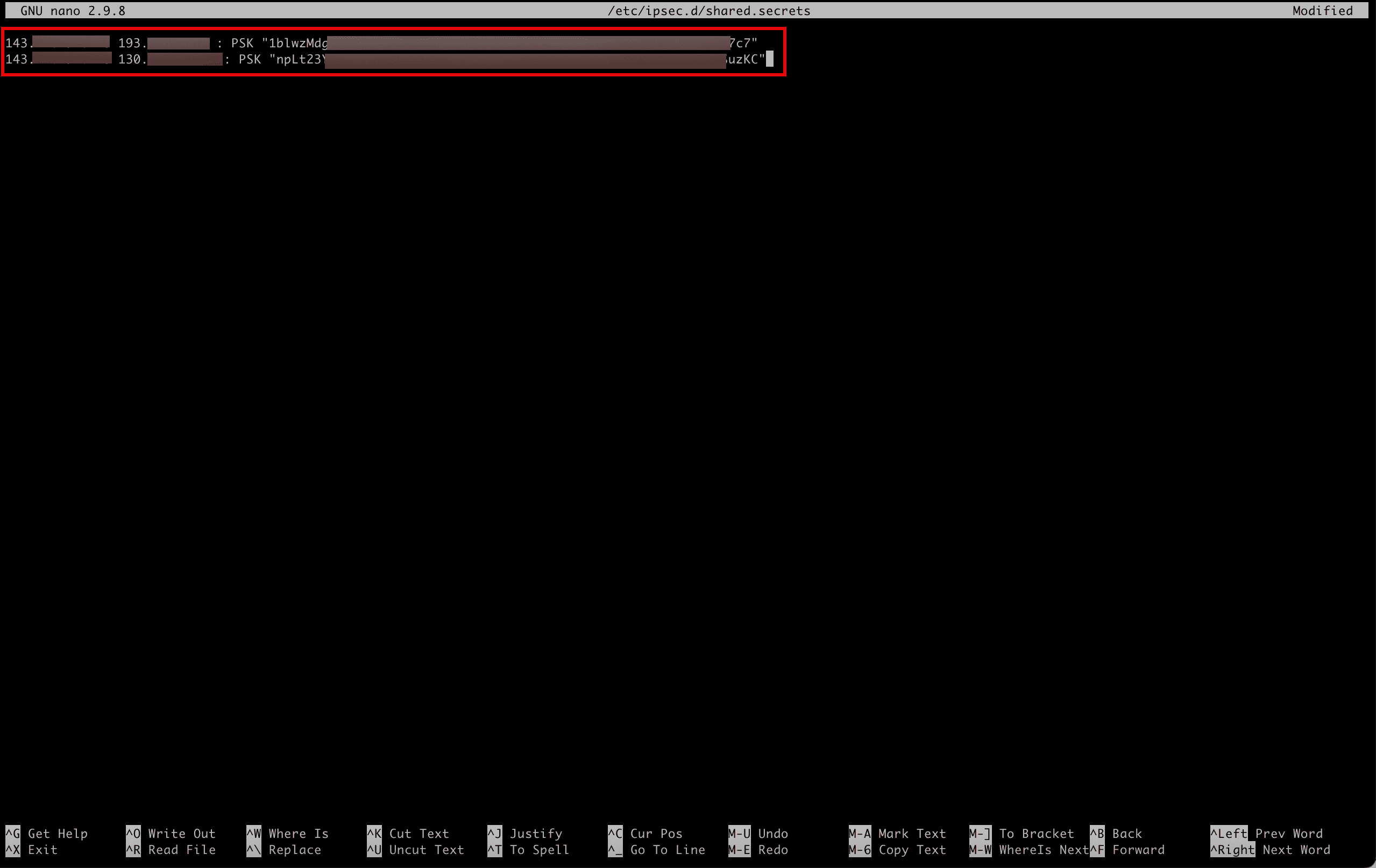

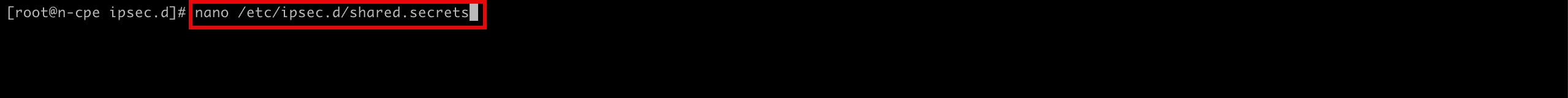

Libreswan에서 공유 암호를 구성합니다. 다음 파일(shared.secrets)을 만들고 편집하여 두 터널에 대한 공유 암호를 구성합니다.
```
[root@cpe ipsec.d]# nano /etc/ipsec.d/shared.secrets
```
/etc/ipsec.d/shared.secrets 파일에 다음 콘텐츠가 포함되어 있는지 확인합니다.
```
143.xxx.xxx.xxx 193.xxx.xxx.xxx : PSK "1blwzMdgQ5XXXoiQwF96tqc7c7"
143.xxx.xxx.xxx 130.xxx.xxx.xxx : PSK "npLt23Ym6E1XXXhr5egvYSuzKC"
```

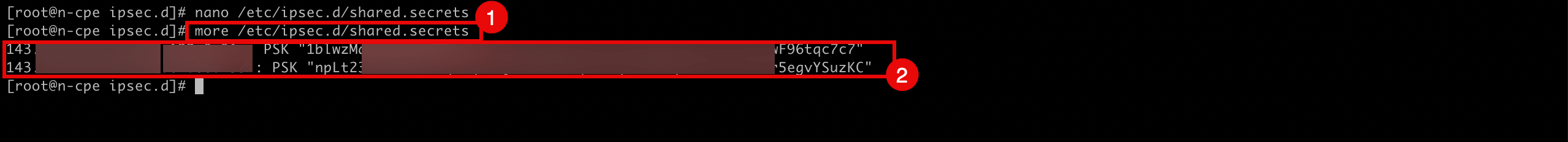

1. 다음 명령을 실행하여 파일의 내용을 확인합니다.
2. 출력은 파일의 내용과 동일합니다.
```
[root@cpe ipsec.d]# more /etc/ipsec.d/shared.secrets
```

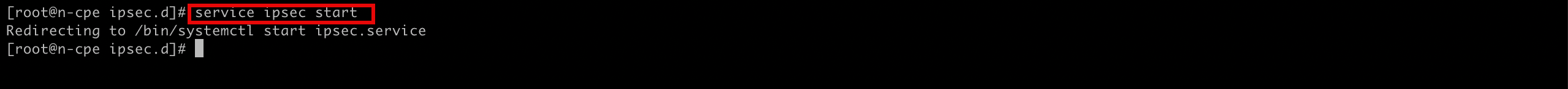

다음 명령을 실행하여 Libreswan에서 IPSec 서비스를 시작합니다. 이것은 아직 터널을 만들지 않을 것입니다.
```
[root@cpe ipsec.d]# ipsec start
```
1. 다음 명령을 실행하여 IPSec 연결의 상태를 확인합니다.
```
[root@cpe ipsec.d]# ipsec verify
```
2. 확인 작업은 오류 없이 정상적으로 수행됩니다.

작업 8: 소스 OCI 리전의 CPE 인스턴스에서 방화벽을 열고 VCN 및 서브넷 보안 목록 구성

IPSec 접속에 필요한 수신 포트를 허용하도록 VCN 및 서브넷 보안 목록을 구성합니다. 터널을 올바르게 설정하려면 양측의 네트워크 보안이 필요한 포트를 허용하는지 확인해야 합니다.

Libreswan을 CPE로 호스팅하는 소스 OCI 리전부터 시작하세요.

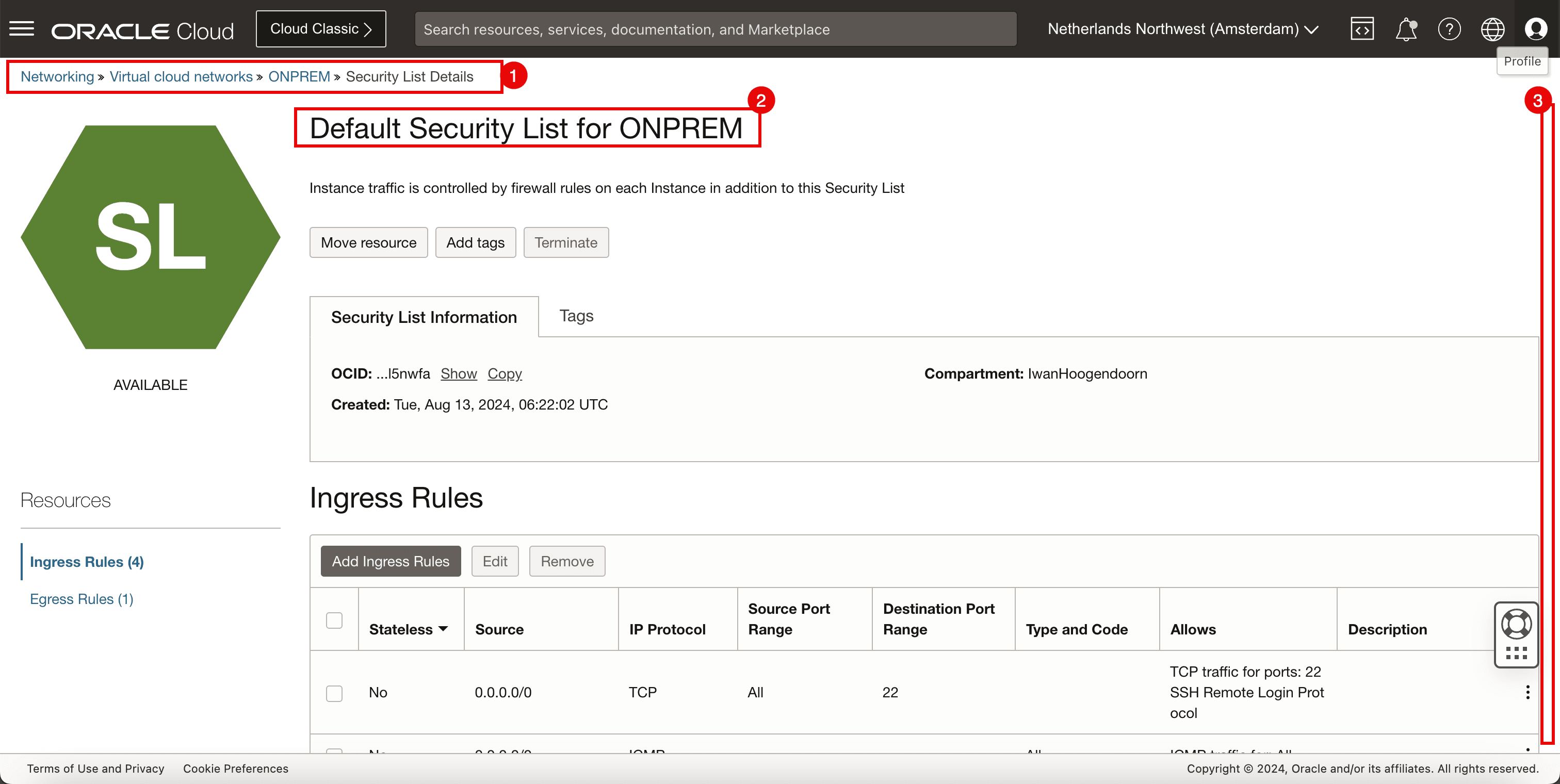

1. OCI 콘솔로 이동하여 네트워킹, 가상 클라우드 네트워크로 이동하고 VCN을 선택한 다음 보안 목록을 누릅니다.
2. 기본 보안 목록을 선택합니다.
3. 페이지 아래로 이동합니다.

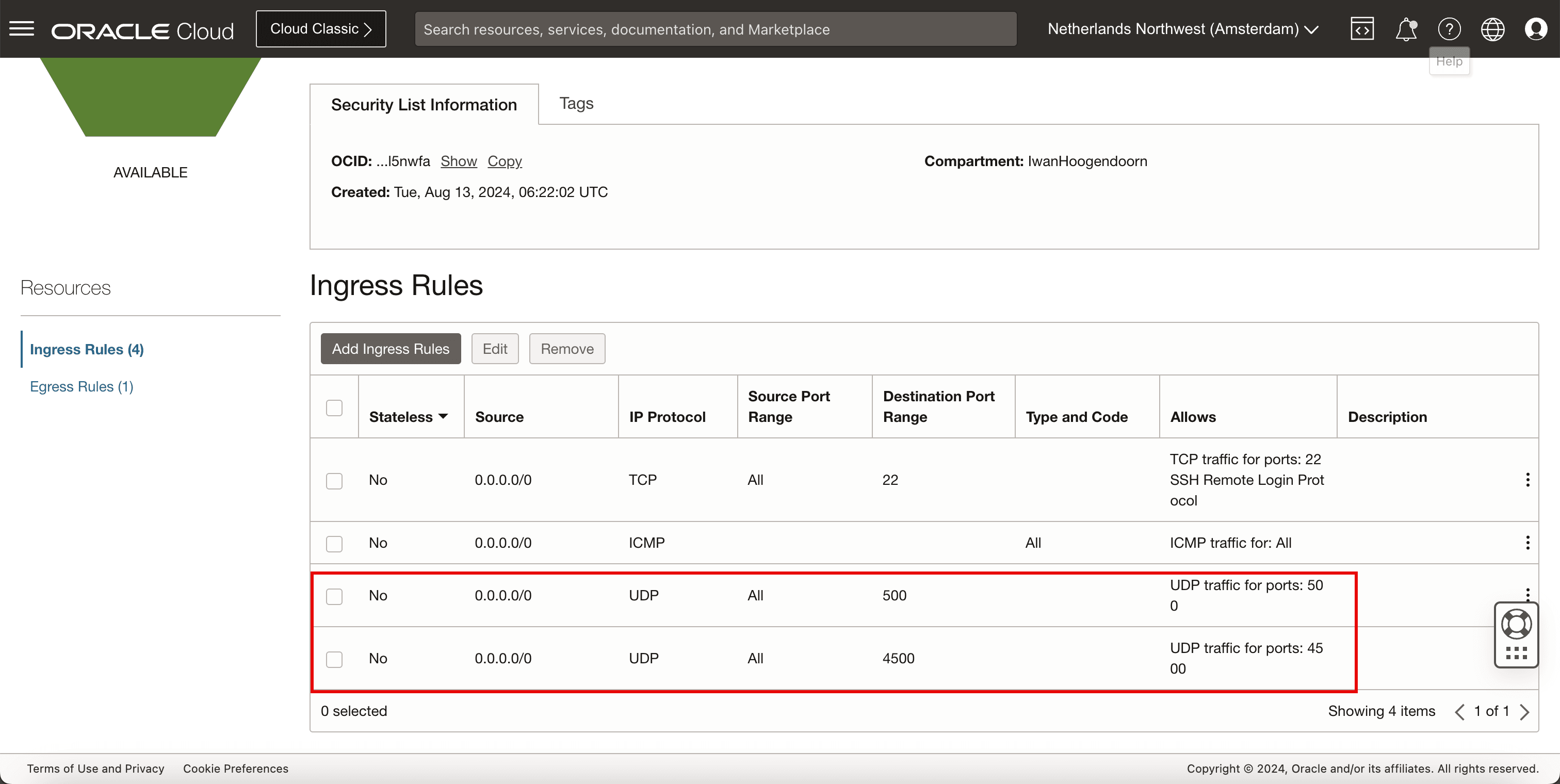

다음 수신 보안 규칙을 추가했는지 확인하십시오.

소스	IP 프로토콜	소스 포트	대상 포트
0.0.0.0/0	UDP	모두	500
0.0.0.0/0	UDP	모두	4500

Libreswan CPE에서 방화벽 포트를 엽니다.

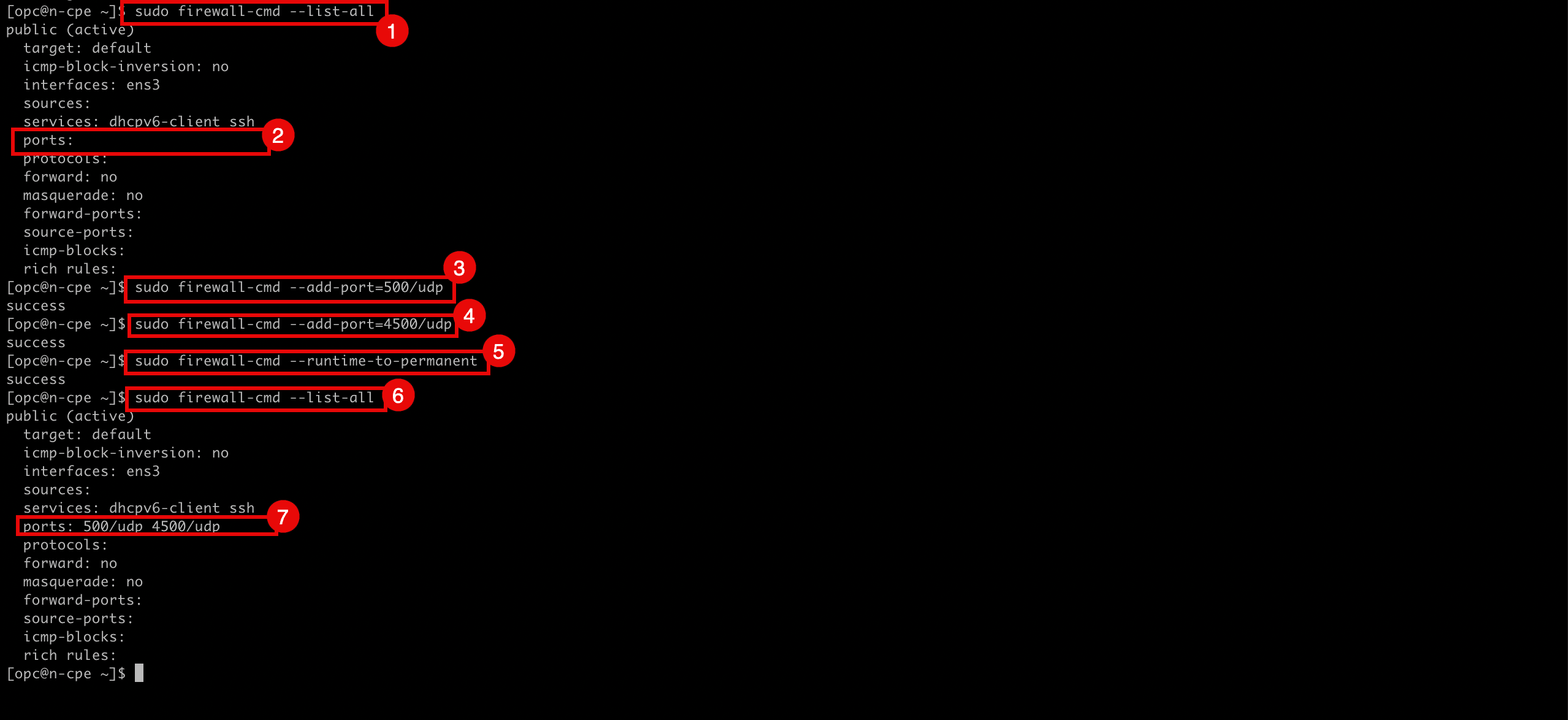

1. 다음 명령을 실행하여 구성된 기존 방화벽 규칙을 검토합니다.
```
[root@cpe ipsec.d]# sudo firewall-cmd --list-all
```
2. IPSec 포트와 관련하여 구성된 규칙이 없습니다.
3. 다음 명령을 실행하여 CPE에서 UDP 포트 500을 허용합니다.
```
[root@cpe ipsec.d]# sudo firewall-cmd --add-port=500/udp
```
4. 다음 명령을 실행하여 CPE에서 UDP 포트 4500을 허용합니다.
```
[root@cpe ipsec.d]# sudo firewall-cmd --add-port=4500/udp
```
5. 다음 명령을 실행하여 재부트 후에도 방화벽 규칙이 유지되도록 영구 방화벽 규칙을 만듭니다.
```
[root@cpe ipsec.d]# sudo firewall-cmd --runtime-to-permanent
```
6. 다음 명령을 실행하여 구성된 기존 방화벽 규칙을 검토합니다.
```
[root@cpe ipsec.d]# sudo firewall-cmd --list-all
```
7. IPSec 포트와 관련하여 구성된 규칙이 없습니다.

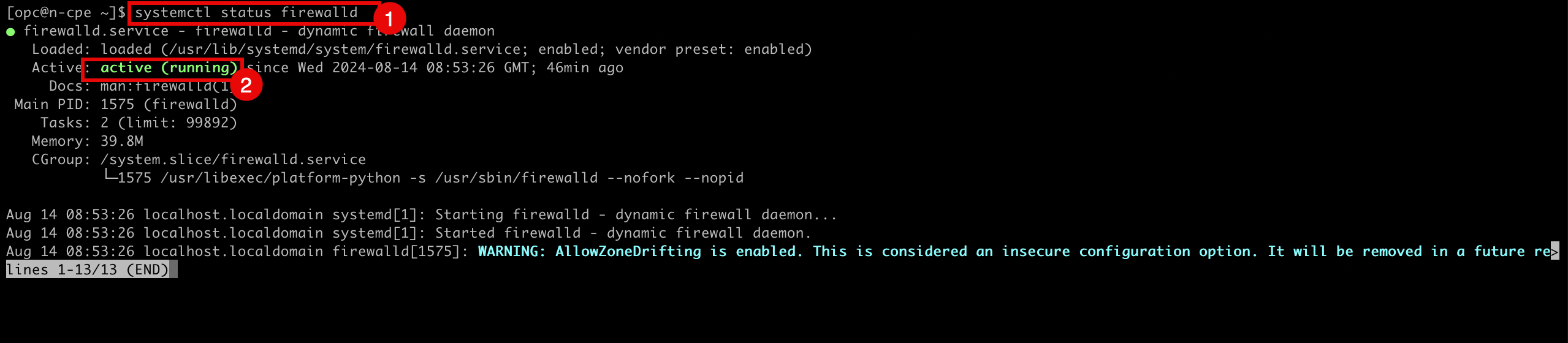

1. 다음 명령을 실행하여 Libreswan에 대한 방화벽 서비스가 실행 중인지 확인합니다.
```
[root@cpe ipsec.d]# systemctl status firewalld
```
2. 방화벽 서비스는 활성 상태이며 실행 중입니다.

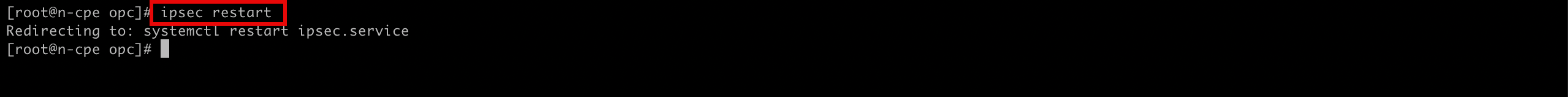

다음 명령을 실행하여 IPSec 서비스를 다시 시작합니다.
```
[root@cpe ipsec.d]# service ipsec restart
```

CPE에서 Linux 방화벽 사용 안함

경우에 따라(테스트 목적으로) Libreswan이 실행 중인 CPE 인스턴스의 Linux 방화벽을 완전히 사용 안함으로 설정하는 것이 좋습니다. 이 작업은 다음 명령을 사용하여 수행할 수 있습니다.

[root@cpe ipsec.d]# systemctl disable --now firewalld

다음 명령을 실행하여 Libreswan에 대한 방화벽 서비스가 실행 중이 아닌지 확인합니다.

[root@cpe ipsec.d]# systemctl status firewalld

작업 9: IPSec 터널이 양쪽에 작동하는지 활성화하고 확인합니다.

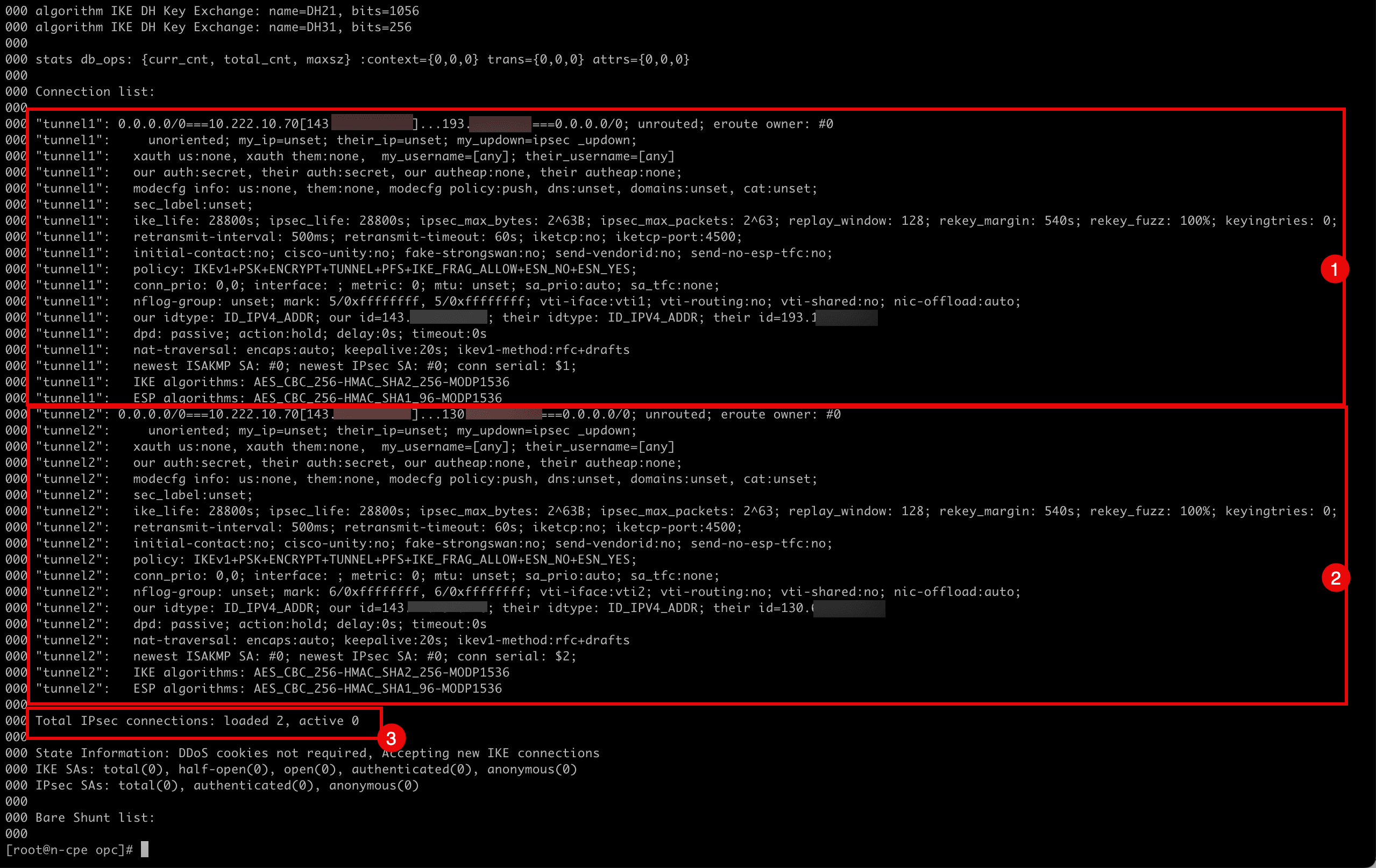

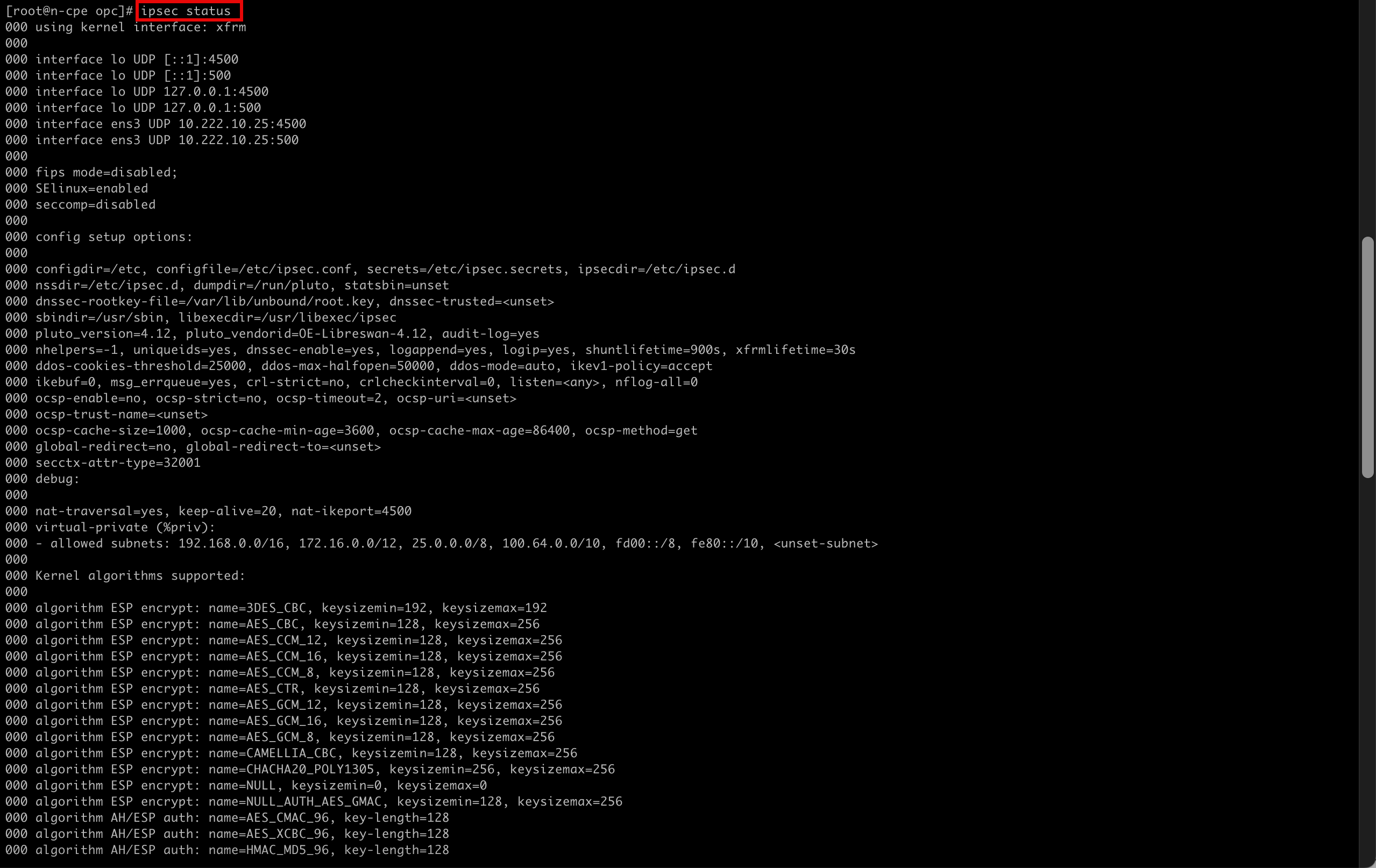

다음 명령을 실행하여 두 터널에 대한 IPSec 상태를 확인합니다.
```
[root@cpe ipsec.d]# ipsec status
```
1. 첫번째 IPSec 터널의 구성 및 상태를 확인합니다.
2. 두번째 IPSec 터널의 구성 및 상태를 확인합니다.
3. 로드된 IPSec 수는 2이고 활성 번호는 0입니다.
다음 명령을 실행하여 tunnel1를 추가합니다.
```
[root@cpe ipsec.d]# ipsec auto --add tunnel1
```

tunnel1가 추가될 때 터미널에서 제공되는 출력을 확인합니다.

"tunnel1": terminating SAs using this connection
"tunnel1" #3: deleting state (STATE_QUICK_I2) aged 3.504567s and sending notification
"tunnel1" #3: ESP traffic information: in=0B out=0B
"tunnel1" #1: deleting state (STATE_MAIN_I4) aged 3.541172s and sending notification
"tunnel1": added IKEv1 connection

다음 명령을 실행하여 tunnel1를 실행합니다.
```
[root@cpe ipsec.d]# ipsec auto --up tunnel1
```

tunnel1를 가져올 때 터미널에서 제공하는 출력을 확인합니다.

"tunnel1" #5: initiating IKEv1 Main Mode connection
"tunnel1" #5: sent Main Mode request
"tunnel1" #5: sent Main Mode I2
"tunnel1" #5: sent Main Mode I3
"tunnel1" #5: Peer ID is ID_IPV4_ADDR: '193.122.0.91'
"tunnel1" #5: IKE SA established {auth=PRESHARED_KEY cipher=AES_CBC_256 integ=HMAC_SHA2_256 group=MODP1536}
"tunnel1" #6: initiating Quick Mode IKEv1+PSK+ENCRYPT+TUNNEL+PFS+UP+IKE_FRAG_ALLOW+ESN_NO+ESN_YES {using isakmp#5 msgid:b6364de1 proposal=AES_CBC_256-HMAC_SHA1_96-MODP1536 pfsgroup=MODP1536}
"tunnel1" #6: sent Quick Mode request
"tunnel1" #6: up-client output: vti interface "vti1" already exists with conflicting setting (perhaps need vti-sharing=yes ?
"tunnel1" #6: prepare-client output: vti interface "vti1" already exists with conflicting setting (perhaps need vti-sharing=yes ?
"tunnel1" #6: IPsec SA established tunnel mode {ESPinUDP=>0x5036cdcc <0x33c964f9 xfrm=AES_CBC_256-HMAC_SHA1_96 NATD=193.122.0.91:4500 DPD=passive}

다음 명령을 실행하여 tunnel2를 추가합니다.
```
[root@cpe ipsec.d]# ipsec auto --add tunnel2
```

tunnel2가 추가될 때 터미널에서 제공되는 출력을 확인합니다.

"tunnel2": terminating SAs using this connection
"tunnel2" #4: deleting state (STATE_QUICK_I2) aged 25.694856s and sending notification
"tunnel2" #4: ESP traffic information: in=0B out=0B
"tunnel2" #2: deleting state (STATE_MAIN_I4) aged 25.731704s and sending notification
"tunnel2": added IKEv1 connection

다음 명령을 실행하여 tunnel2를 실행합니다.
```
[root@cpe ipsec.d]# ipsec auto --up tunnel2
```

tunnel2를 가져올 때 터미널에서 제공하는 출력을 확인합니다.

"tunnel2" #7: initiating IKEv1 Main Mode connection
"tunnel2" #7: sent Main Mode request
"tunnel2" #7: sent Main Mode I2
"tunnel2" #7: sent Main Mode I3
"tunnel2" #7: Peer ID is ID_IPV4_ADDR: '130.61.66.255'
"tunnel2" #7: IKE SA established {auth=PRESHARED_KEY cipher=AES_CBC_256 integ=HMAC_SHA2_256 group=MODP1536}
"tunnel2" #8: initiating Quick Mode IKEv1+PSK+ENCRYPT+TUNNEL+PFS+UP+IKE_FRAG_ALLOW+ESN_NO+ESN_YES {using isakmp#7 msgid:aeb4eb18 proposal=AES_CBC_256-HMAC_SHA1_96-MODP1536 pfsgroup=MODP1536}
"tunnel2" #8: sent Quick Mode request
"tunnel2" #8: up-client output: vti interface "vti2" already exists with conflicting setting (perhaps need vti-sharing=yes ?
"tunnel2" #8: prepare-client output: vti interface "vti2" already exists with conflicting setting (perhaps need vti-sharing=yes ?
"tunnel2" #8: IPsec SA established tunnel mode {ESPinUDP=>0x8bef7076 <0xe27d84a0 xfrm=AES_CBC_256-HMAC_SHA1_96 NATD=130.61.66.255:4500 DPD=passive}
[root@cpe ipsec.d]#

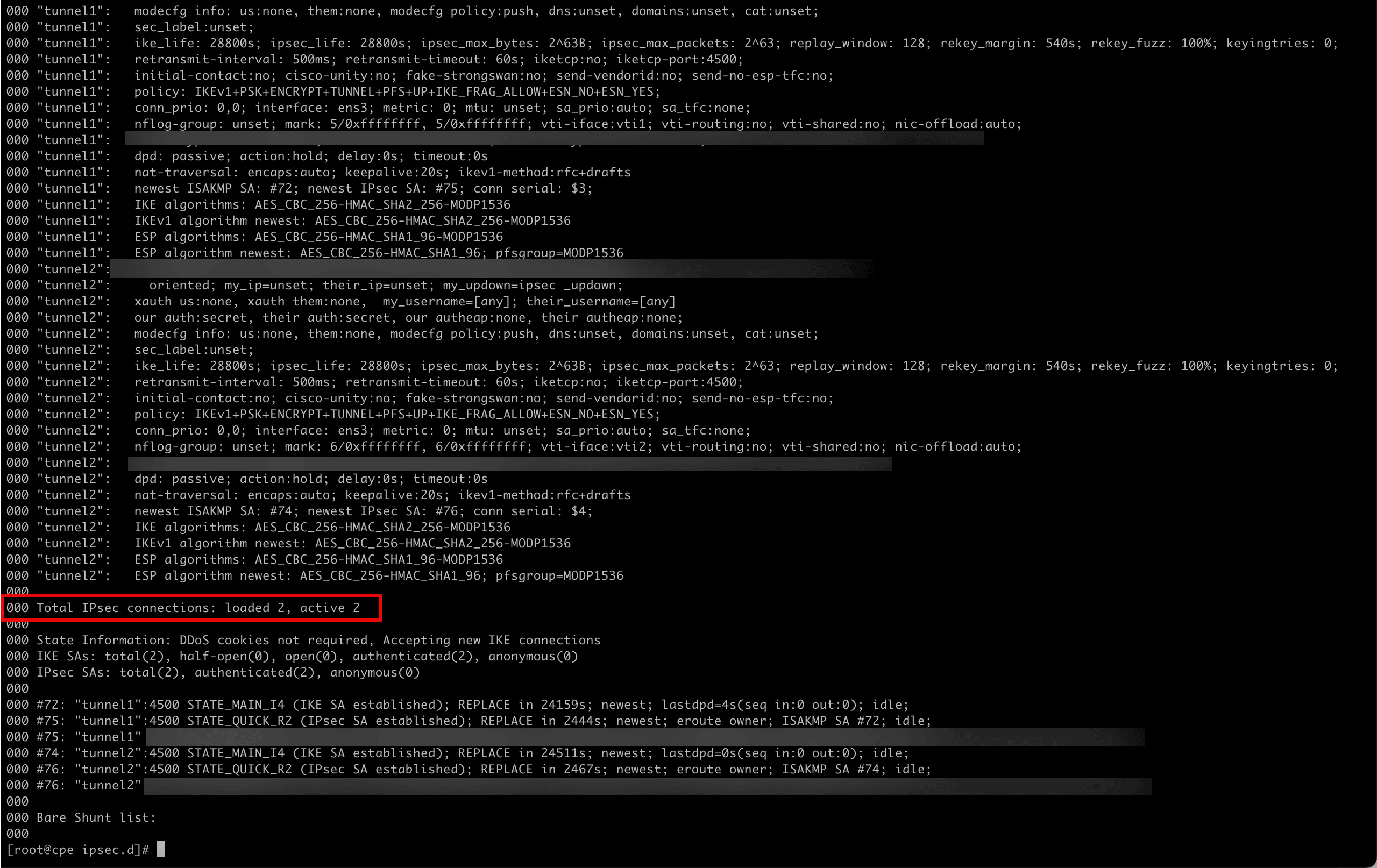

다음 명령을 실행하여 두 터널에 대한 IPSec 상태를 확인합니다.
```
[root@cpe ipsec.d]# ipsec status
```
활성 터널은 0에서 2로 바뀌었습니다.
OCI 콘솔의 대상측으로 이동하여 확인합니다.

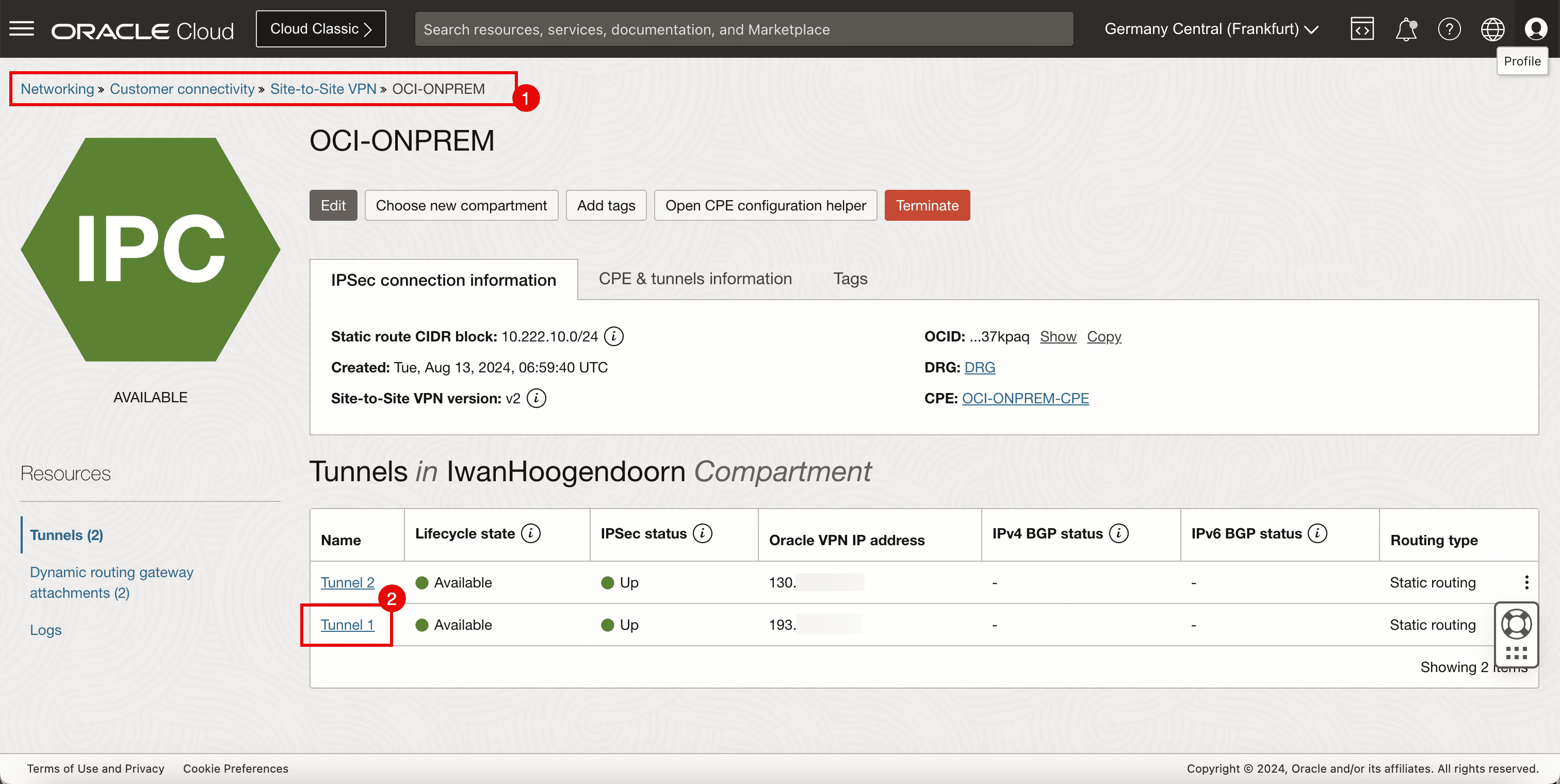

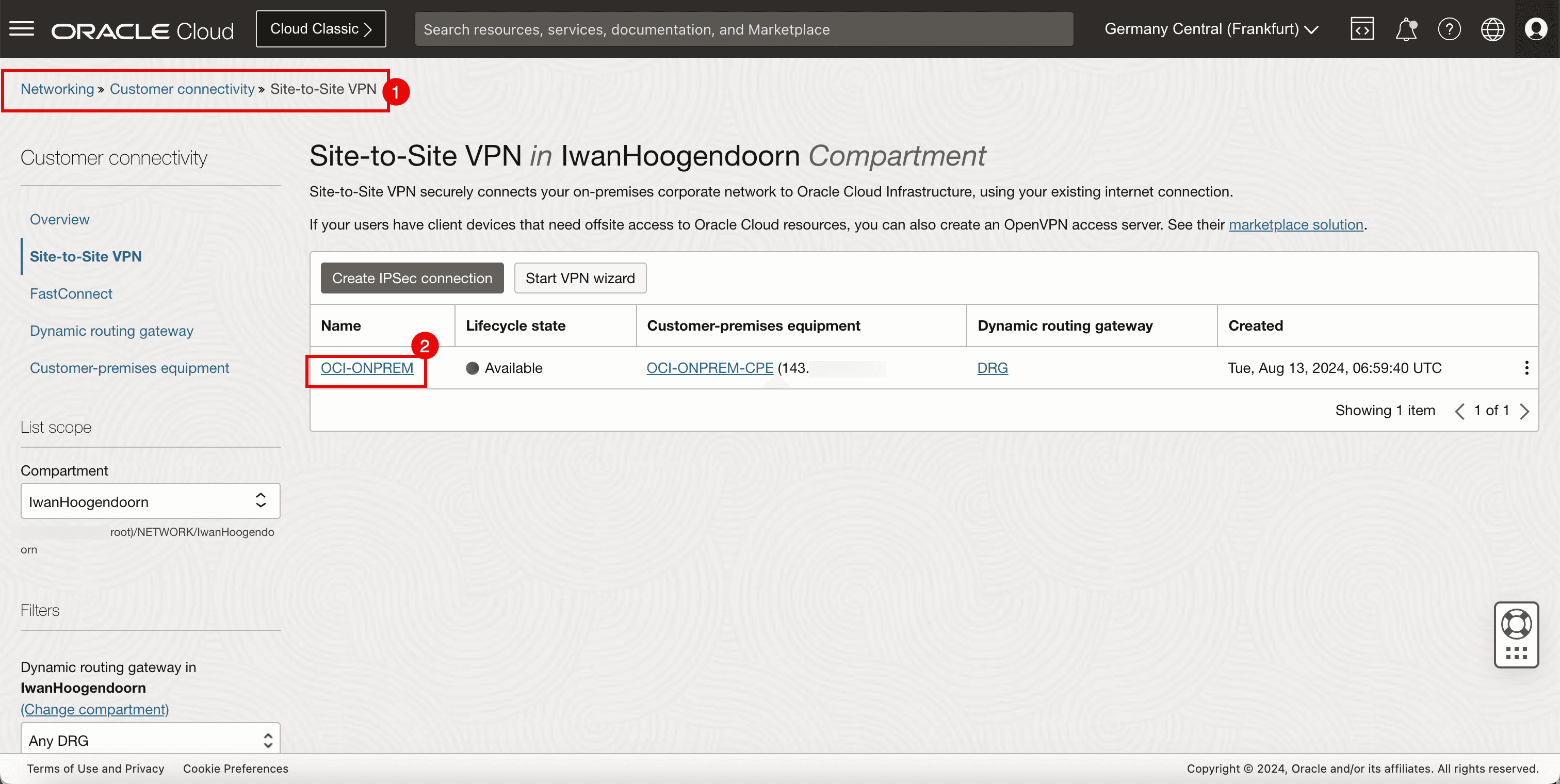

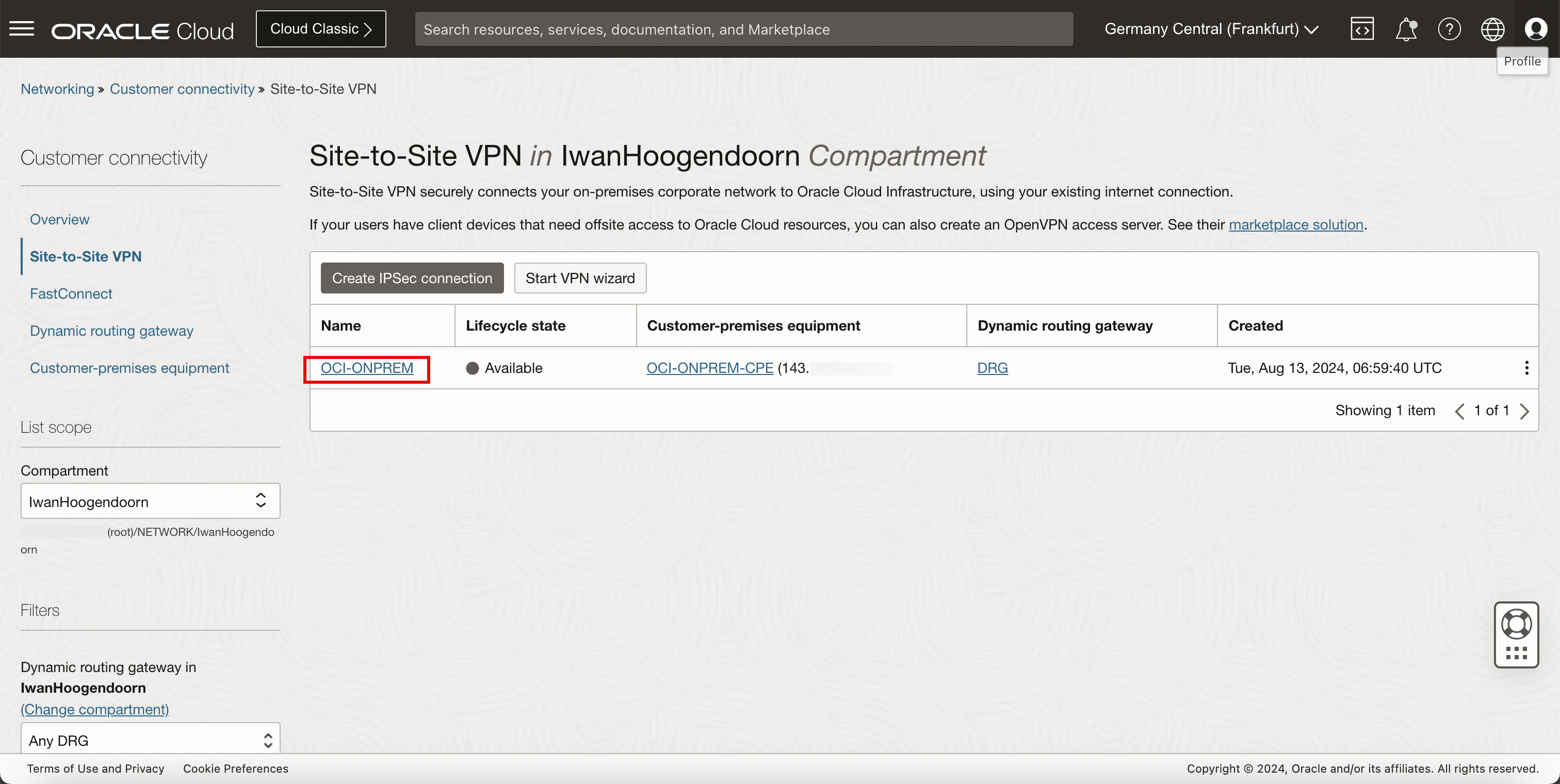

1. OCI 콘솔로 이동하여 네트워킹, 고객 연결 및 사이트 간 VPN으로 이동합니다.
2. VPN 연결을 클릭합니다.
터널 1 및 터널 2는 모두 사용 가능 및 작동입니다.
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

작업 10: 정적 경로 지정 구성

터널이 작동 중입니다. 이제 필요한 트래픽이 터널을 통과하는지 확인해야 합니다.

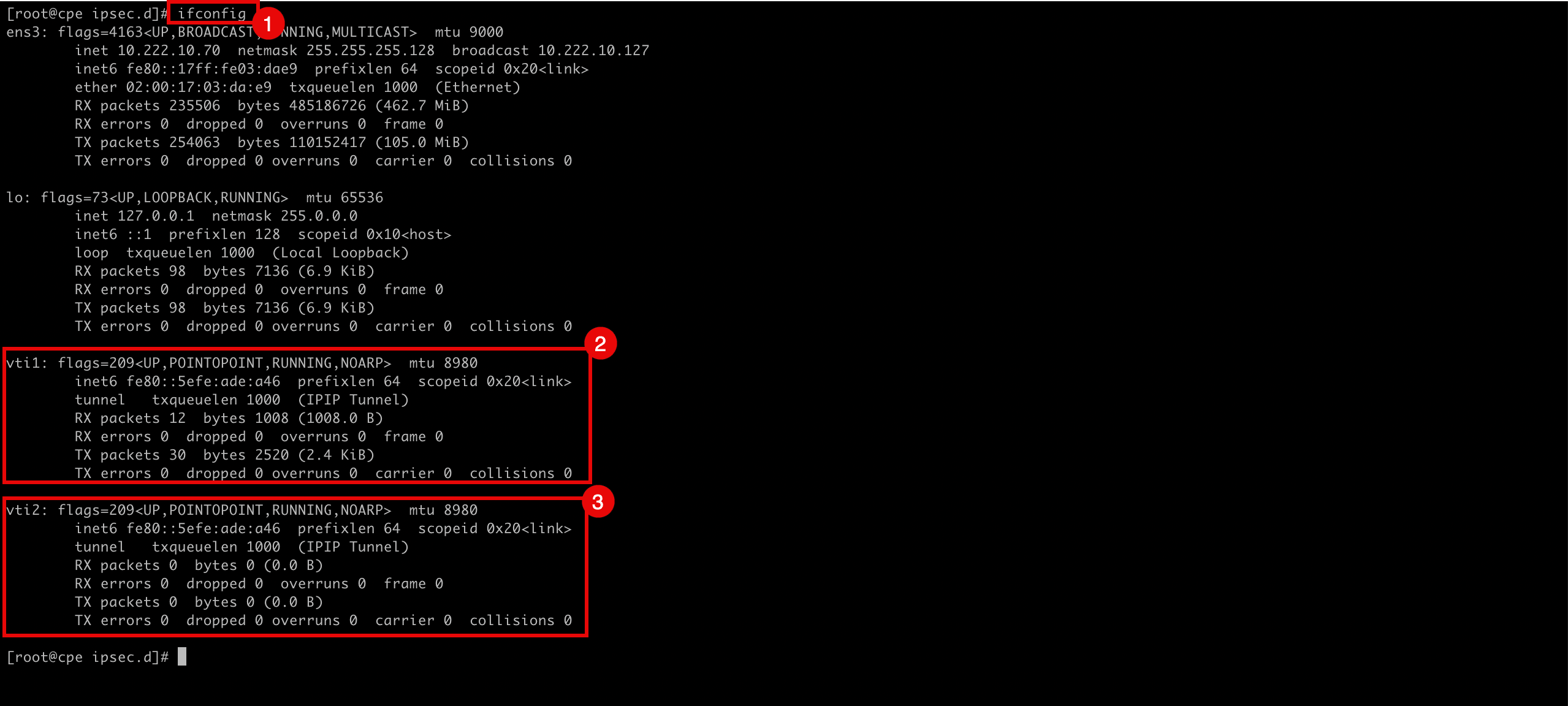

1. 다음 명령을 실행하여 구성된 터널 인터페이스를 검토합니다.
```
[root@cpe ipsec.d]# ifconfig
```
2. vti1는 터널 1을 담당합니다.
3. vti2는 터널 2를 담당합니다.

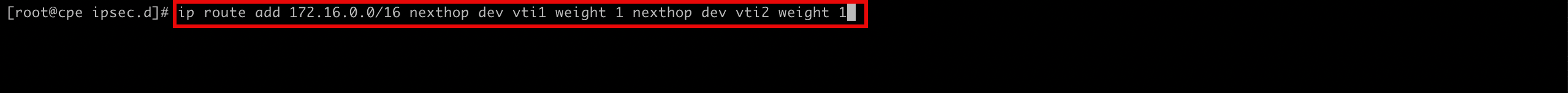

다음 명령을 실행하여 vti1 및 vti2 인터페이스를 통해 172.16.0.0/16 네트워크의 경로를 지정합니다.
```
[root@cpe ipsec.d]# ip route add 172.16.0.0/16 nexthop dev vti1 weight 1 nexthop dev vti2 weight 1
```

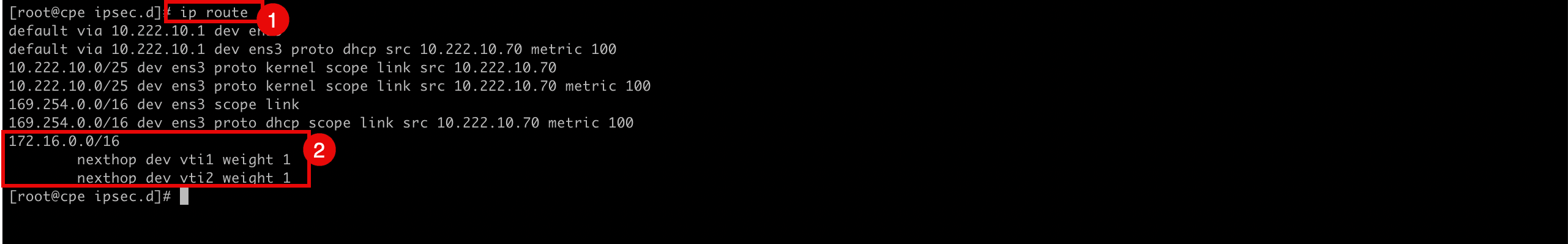

1. 다음 명령을 실행하여 경로가 추가되었는지 확인합니다.
```
[root@cpe ipsec.d]# ip route
```
2. 경로가 추가되었음을 알 수 있습니다.

작업 11: 소스 및 대상 인스턴스에서 최종 핑 시작

소스에서 최종 핑을 시작합니다.

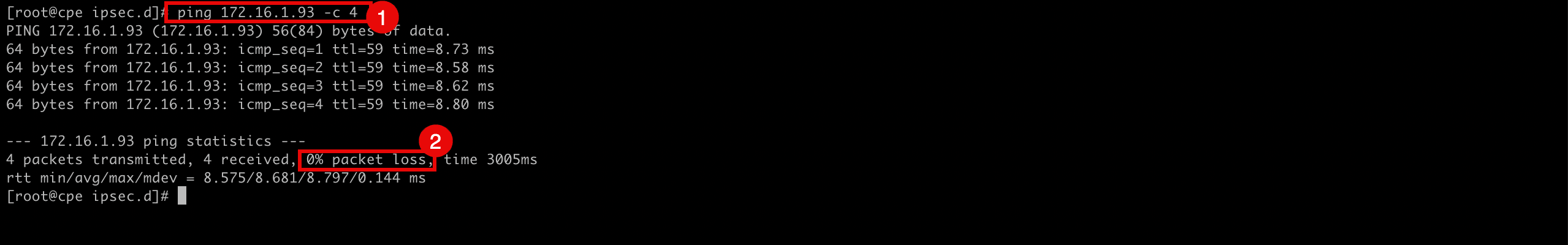

1. 소스(CPE)에서 다음 명령을 실행하여 핑이 소스 OCI 리전에서 대상 OCI 리전으로 작동하는지 확인합니다.
```
[root@cpe ipsec.d]# ping 172.16.1.93 -c 4
```
2. 0% 패킷 손실이 있습니다.
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.
대상에서 최종 핑을 시작합니다.

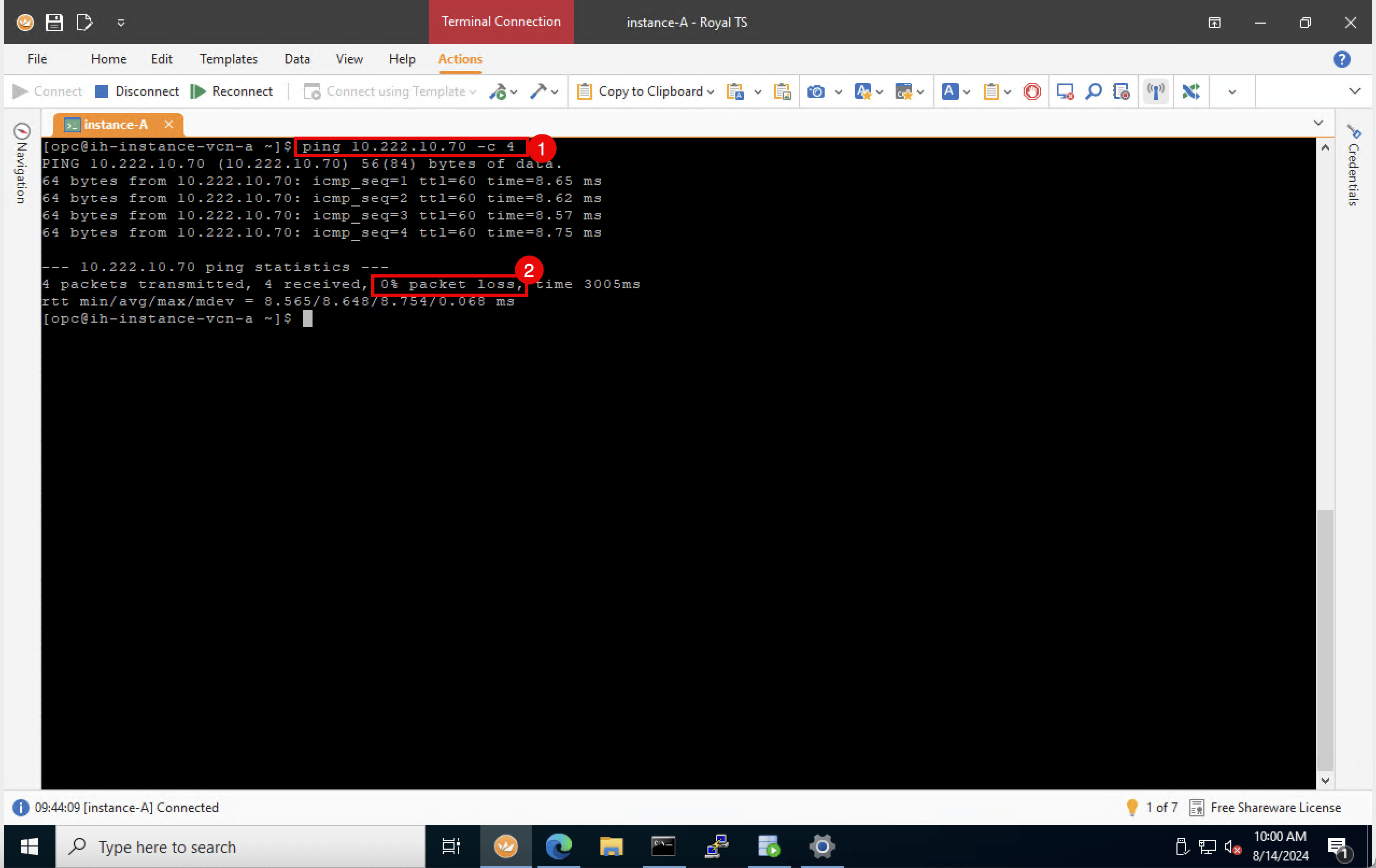

1. 대상에서 다음 명령을 실행하여 핑이 대상 OCI 리전에서 소스 OCI 리전(CPE)으로 작동하는지 확인합니다.
```
[opc@ih-instance-vcn-a ~]$ ping 10.222.10.70 -c 4
```
2. 0% 패킷 손실이 있습니다.
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

소스 OCI 리전의 동일한 서브넷에 있는 다른 인스턴스에서 터널을 통과하는 모든 트래픽을 라우팅하려면 VCN 라우트 테이블에 정적 라우트를 추가해야 합니다. 이 경로는 172.16.0.0/24로 향하는 모든 트래픽을 CPE 10.222.10.70로 경로 지정합니다.
다음 그림은 전체 경로 테이블을 사용하여 지금까지 작성한 내용을 보여줍니다.
전용 IP 주소(Libreswan CPE)에 대한 경로를 추가하려면 먼저 인스턴스(Libreswan CPE) vNIC에서 소스/대상 검사 건너뛰기를 사용으로 설정해야 합니다.
1. 컴퓨트 및 인스턴스로 이동합니다.
2. CPE를 선택합니다.
3. 페이지 아래로 이동합니다.

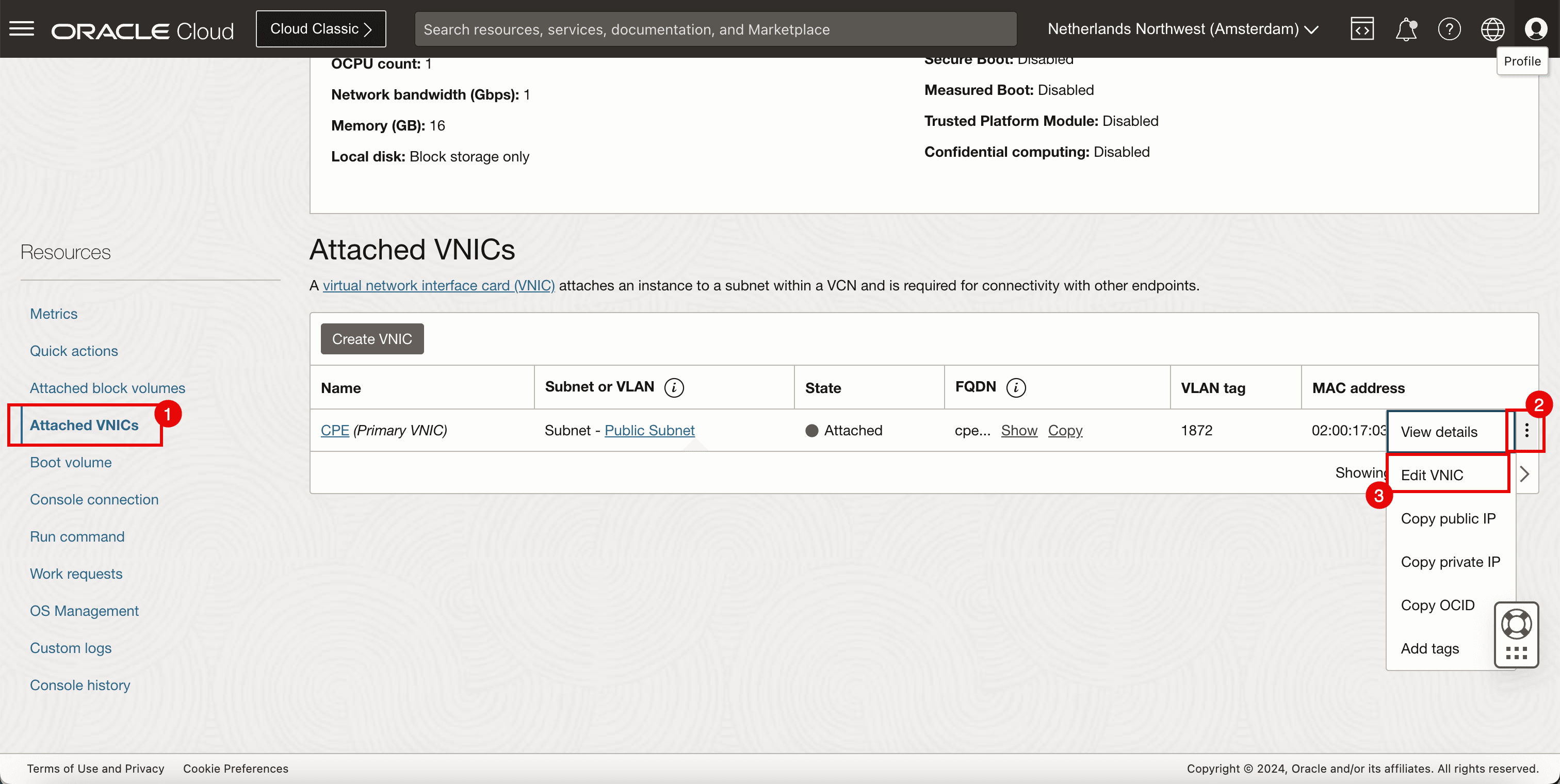

1. Attached VNICs(연결된 VNIC)를 누릅니다.
2. 세 개의 점을 클릭합니다.
3. Edit VNIC(VNIC 편집)를 누릅니다.

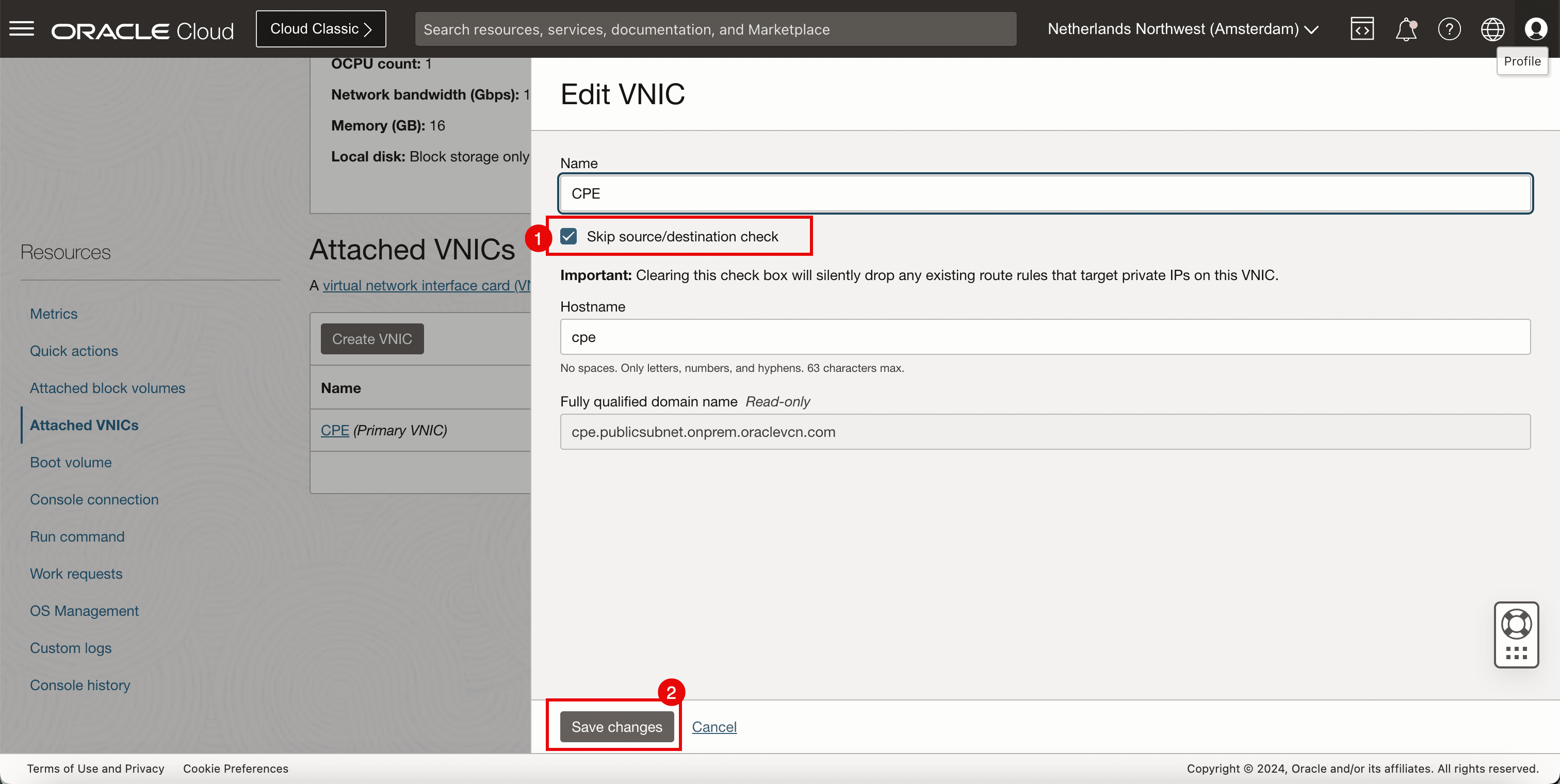

1. 소스/대상 검사 건너뛰기를 선택합니다.
2. 변경사항 저장를 누릅니다.
경로를 추가합니다.
1. 네트워킹, 가상 클라우드 네트워크로 이동하고 VCN을 선택한 다음 경로 테이블을 누릅니다.
2. 기본 라우트 테이블을 선택합니다.
3. 대상 172.16.0.0/16에 대한 경로 규칙을 대상 유형과 함께 개인 IP로 추가하고 대상을 10.222.10.70(Libreswan CPE)로 추가합니다.

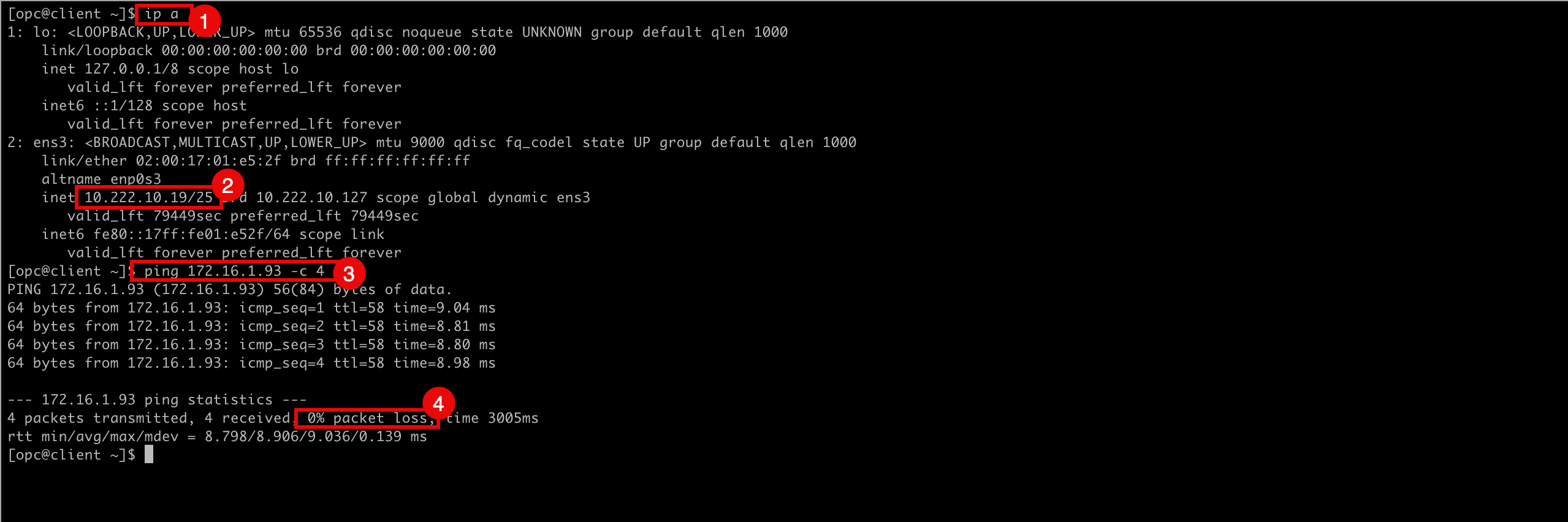

1. 다음 명령을 실행하여 CLIENT의 IP 주소를 확인합니다.
```
[opc@client ~]$ ip a
```
2. CLIENT의 IP 주소는 10.222.10.19입니다.
3. 소스(CLIENT)에서 다음 명령을 실행하여 핑이 소스 OCI 리전에서 대상 OCI 리전으로 작동하는지 확인합니다.
```
[opc@client ~]$ ping 172.16.1.93 -c 4
```
4. 0% 패킷 손실이 있습니다.
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

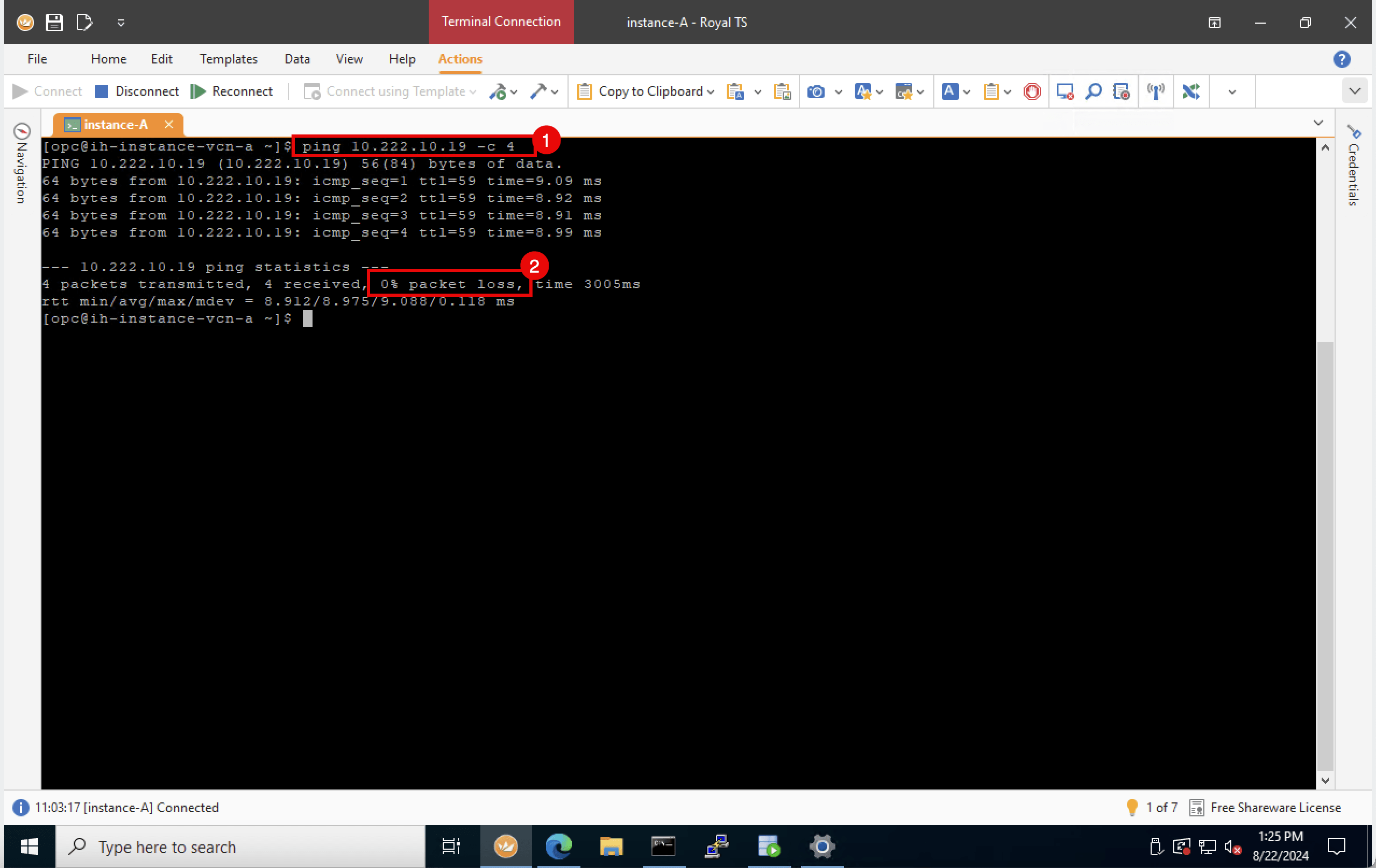

1. 대상에서 다음 명령을 실행하여 핑이 대상 OCI 리전에서 소스 OCI 리전(CLIENT)으로 작동하는지 확인합니다.
```
[opc@ih-instance-vcn-a ~]$ ping 10.222.10.19 -c 4
```
2. 0% 패킷 손실이 있습니다.
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

작업 12: OCI 사이트 간 VPN 상태 확인

VPN 터널이 작동하고 트래픽이 흐르며 터널별로 OCI의 대시보드를 확인할 수 있습니다.
1. OCI 콘솔, 네트워킹, 고객 연결로 이동하고 사이트 간 VPN을 누릅니다.
2. VPN 연결을 클릭합니다.
첫번째 터널 구성을 누릅니다.
페이지 아래로 이동합니다.

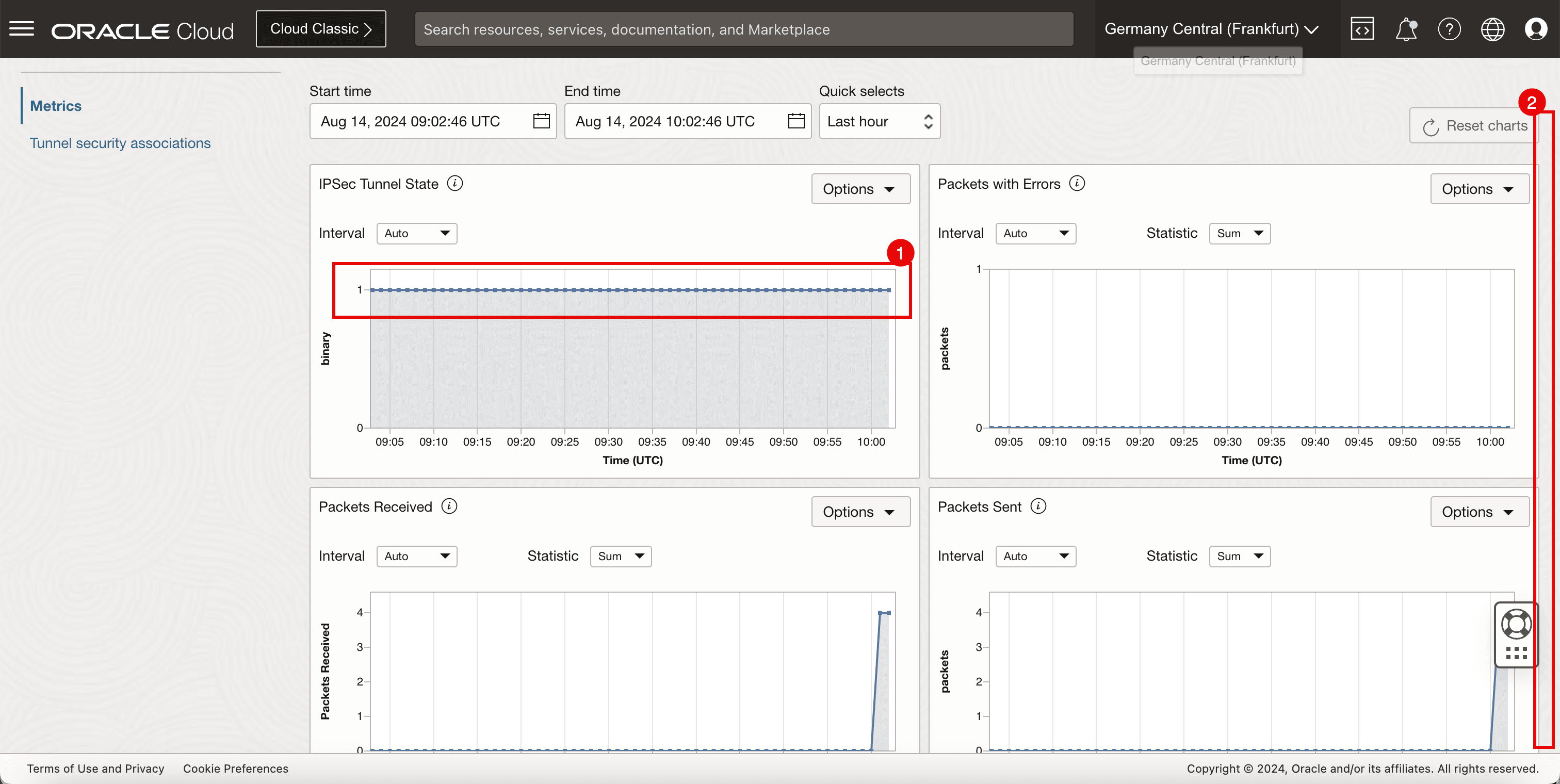

1. IPSec 터널 상태 그래프는 터널이 작동 중임을 나타내는 1에 계속 표시됩니다.
2. 페이지 아래로 이동합니다.

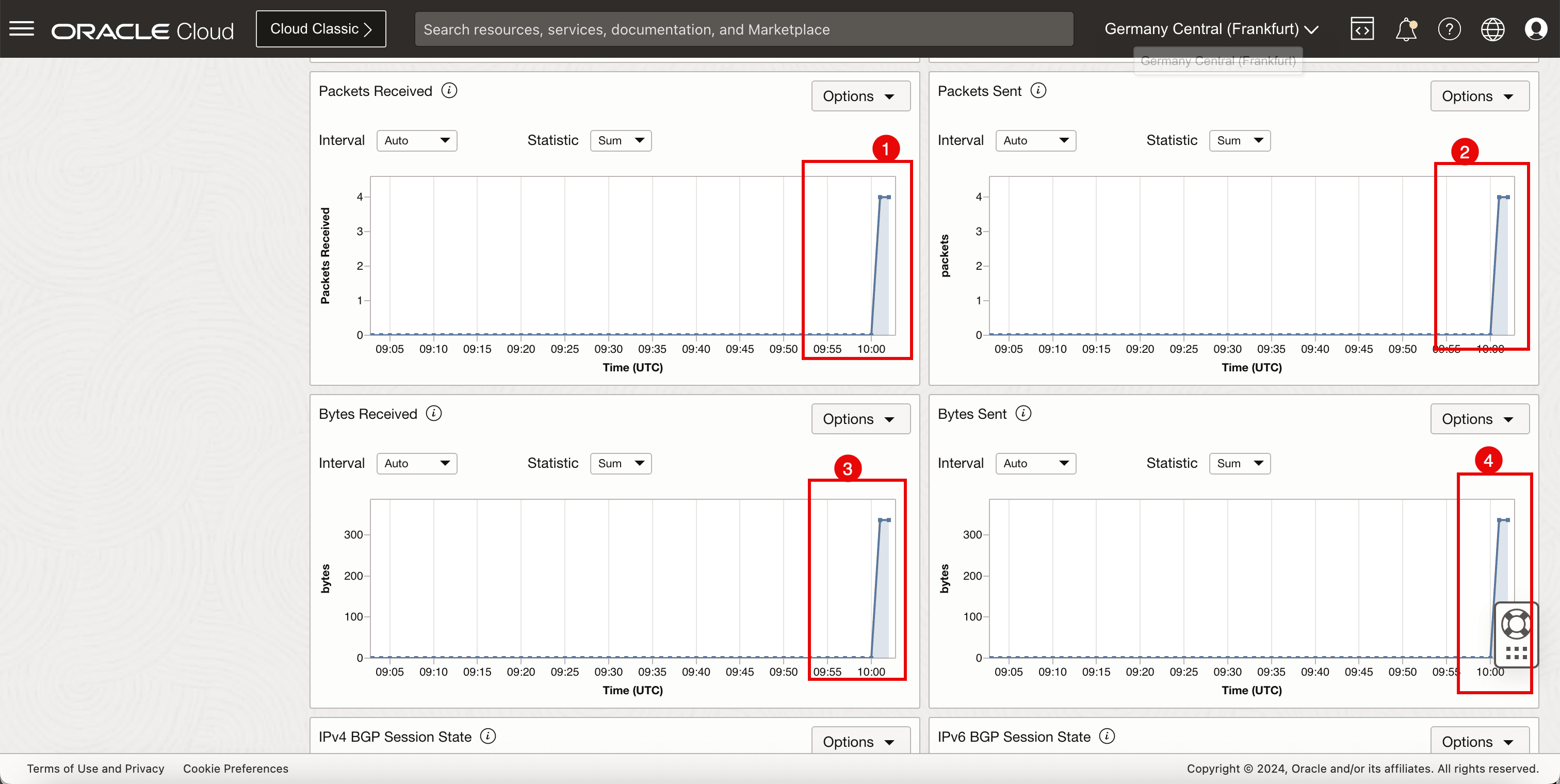

1. 이 터널에서 수신된 패킷은 소스에서 전송된 핑 패킷 수에 해당하는 4입니다.
2. 이 터널에서 전송된 패킷은 대상에서 전송된 핑 패킷 수에 해당하는 4입니다.
3. 소스에서 수신된 바이트 수를 확인합니다.
4. 대상에서 보낸 바이트 수를 기록해 둡니다.

작업 13: ECMP(Equal Cost Multi-Path) 라우팅 활성화

기본적으로 트래픽은 항상 하나의 터널 인터페이스(vti)를 사용하여 전송됩니다. 트래픽 전달에 두 터널을 모두 사용하려면 양쪽에서 ECMP 경로 지정을 사용으로 설정해야 합니다.

Libreswan CPE에서 다음 명령을 실행합니다.
```
[root@cpe ipsec.d]# sysctl -w net.ipv4.fib_multipath_hash_policy=1
```
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.
대상 OCI 리전에서 OCI 콘솔로 이동하여 네트워킹, 고객 연결, 동적 경로 지정 게이트웨이로 이동하고, DRG, DRG 경로 테이블 세부정보를 선택하고, 경로 지정을 담당하는 DRG 경로 테이블을 선택합니다.

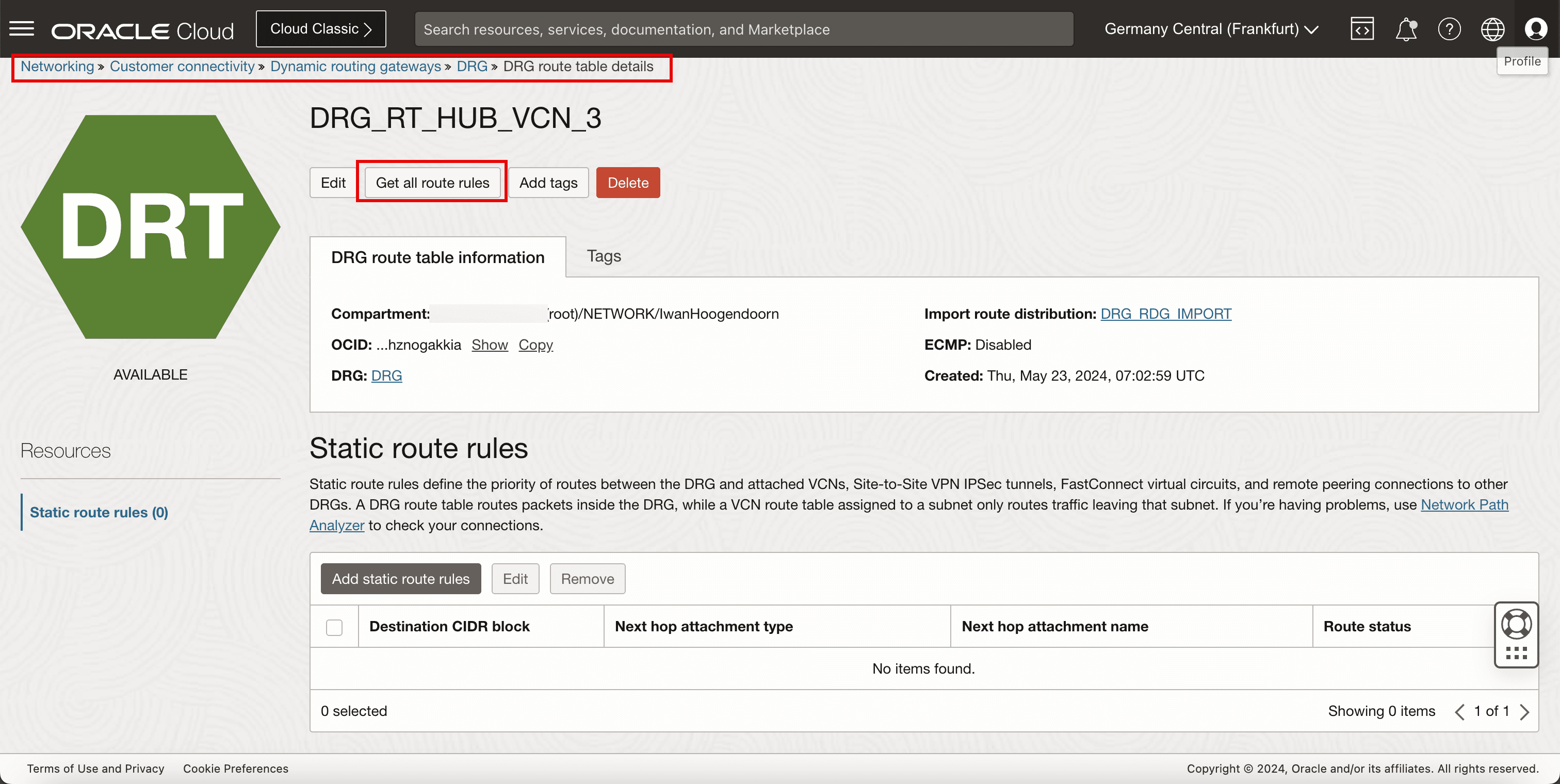

모든 경로 규칙 가져오기를 누릅니다.
1. 10.222.10.0/24 네트워크에 사용할 수 있는 두 개의 경로가 있습니다.
2. 10.222.10.0/24에 대한 한 경로 규칙은 충돌로 표시되고 다른 규칙은 활성으로 표시됩니다.
3. 닫기를 누르면

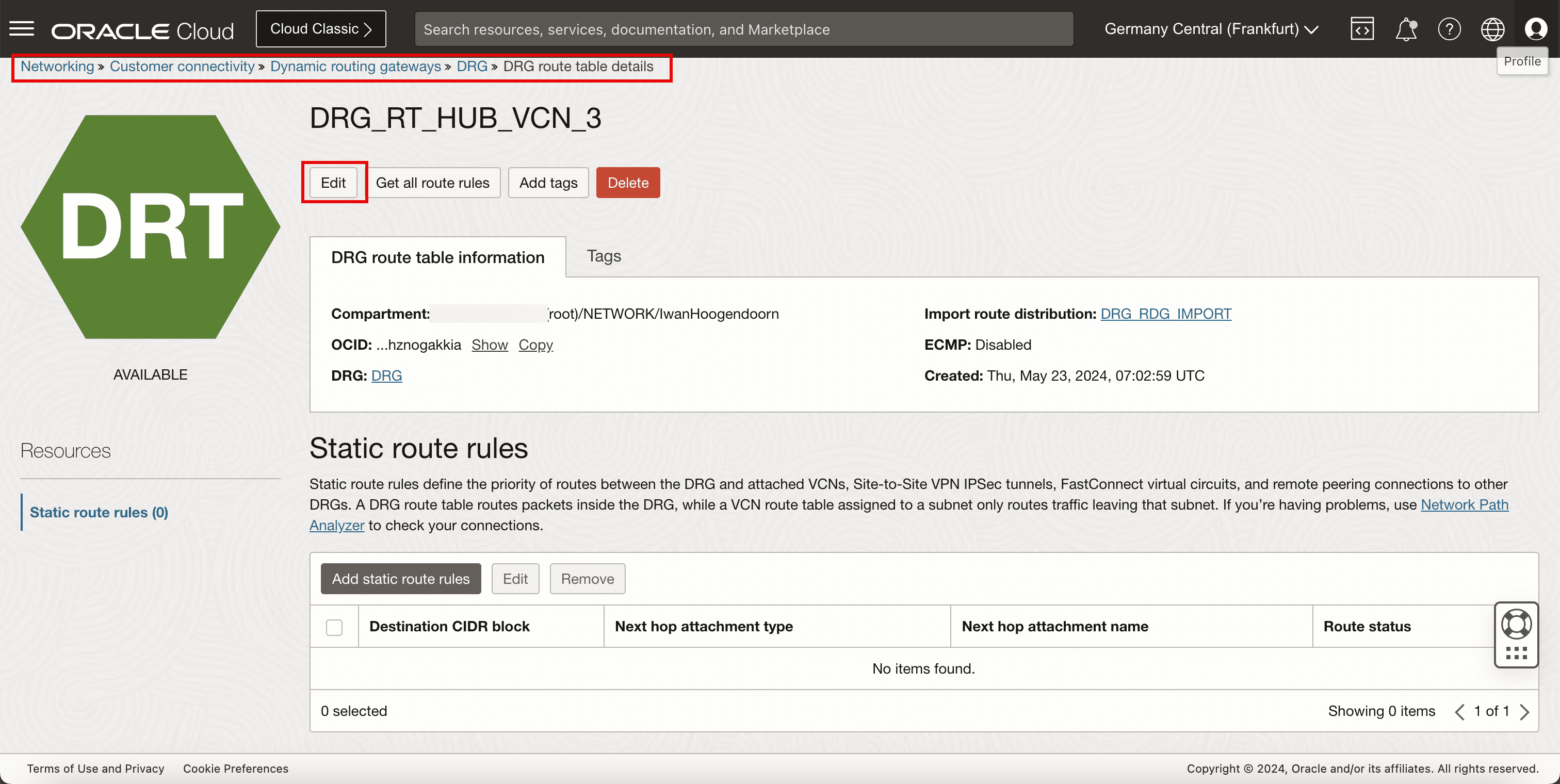

편집을 누릅니다.

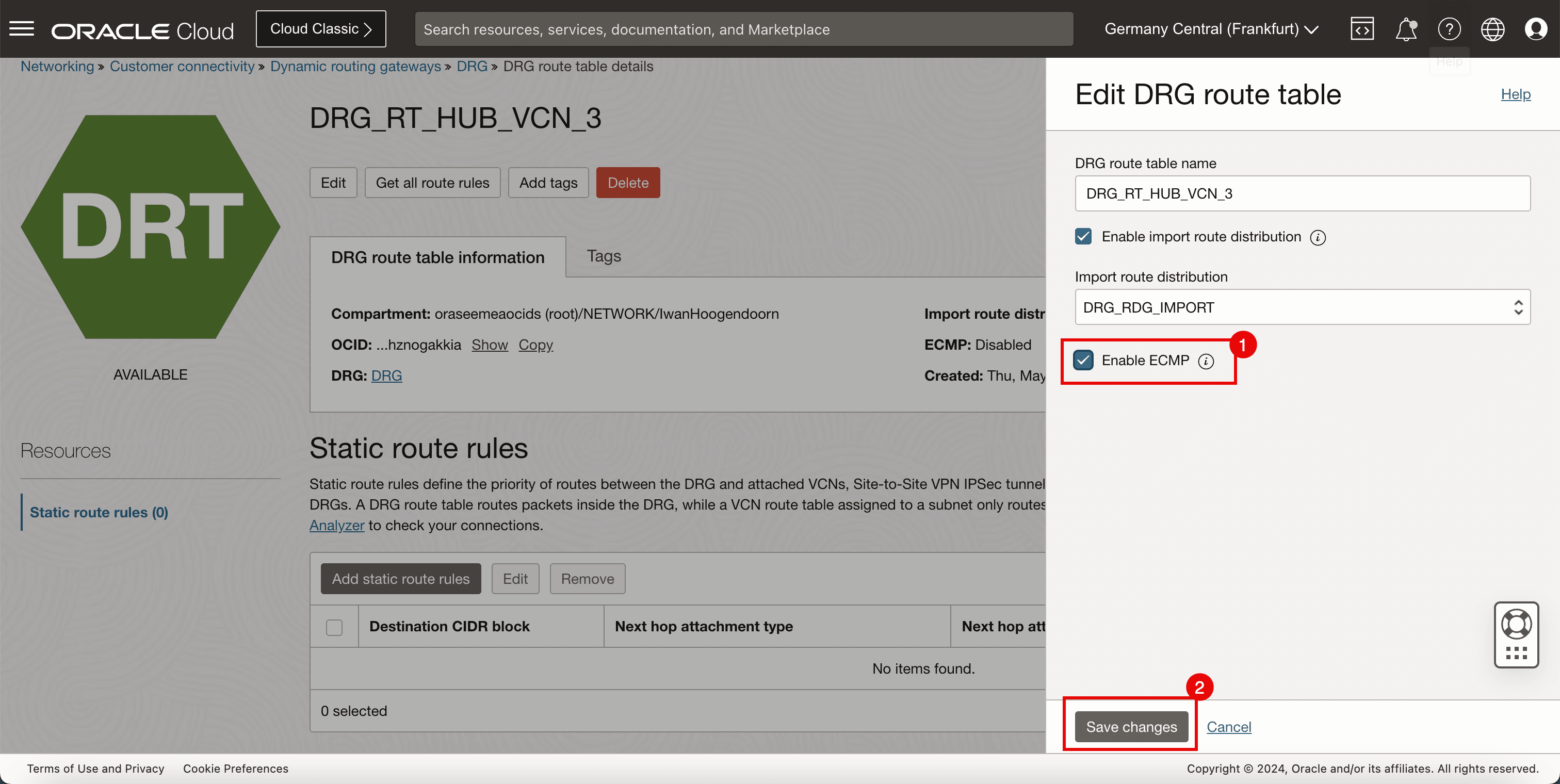

1. Enable ECMP를 선택합니다.
2. 변경사항 저장를 누릅니다.

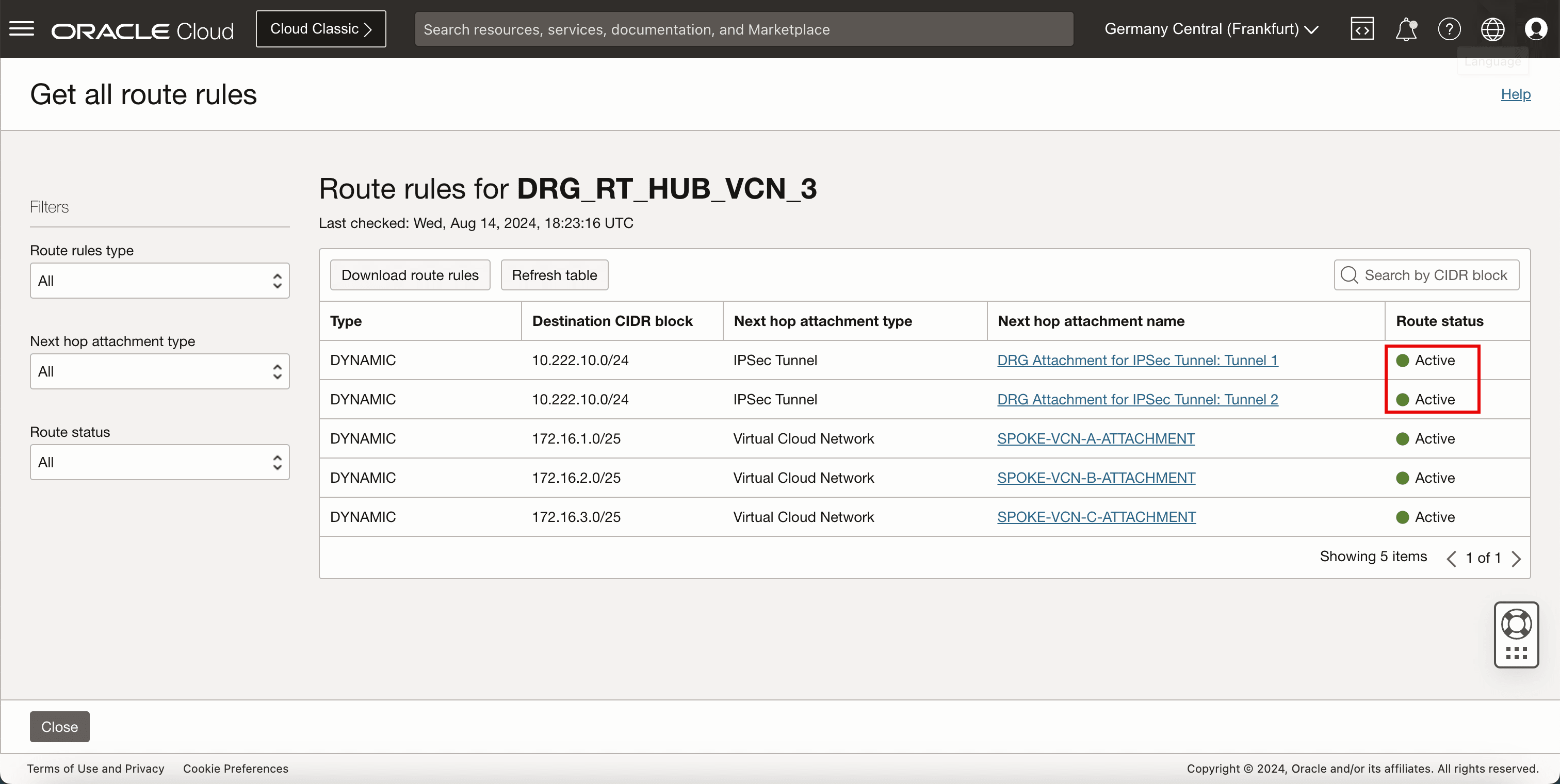

모든 경로 규칙 가져오기를 누릅니다.
이제 10.222.10.0/24에 대한 두 경로 규칙이 활성으로 표시됩니다.
다음 그림은 우리가 지금까지 만든 것을 보여줍니다.

승인

작성자 - Iwan Hoogendoorn(OCI 네트워크 전문가)

추가 학습 자원

docs.oracle.com/learn에서 다른 랩을 탐색하거나 Oracle Learning YouTube 채널에서 더 많은 무료 학습 콘텐츠에 액세스하세요. 또한 education.oracle.com/learning-explorer를 방문하여 Oracle Learning Explorer가 되십시오.

제품 설명서는 Oracle Help Center를 참조하십시오.

제목 및 저작권 정보

Set up an Oracle Cloud Infrastructure Site-to-Site VPN with Static Routing Between two OCI Regions

G14523-02
