HA 멀티클라우드 배포에서 PeopleSoft ERP 및 Autonomous Database 실행

Oracle 파트너는 Oracle Cloud Infrastructure(OCI)의 Oracle PeopleSoft 인스턴스에 Oracle Autonomous Transaction Processing(ATP) 데이터베이스를 배포했습니다. 이 데이터베이스는 월말 마감 시 축소한 후 정상 트래픽 주기 동안 다시 축소할 수 있습니다.

온프레미스 PeopleSoft ERP 애플리케이션을 OCI로 마이그레이션한 후 ATP on Dedicated Infrastructure를 전체 컷오버로 프로비저닝했으며, 약 3개월이 소요되었고 다운타임은 거의 발생하지 않았습니다. PeopleSoft를 OCI로 마이그레이션하고 ATP를 배포한 이후 파트너는 다음을 수행합니다.

  • 자동 스케일링과 함께 전용 Oracle Autonomous Transaction Processing 데이터베이스를 사용하여 프로비저닝된 OCPU 수를 66% 줄여 데이터베이스 관리 비용을 20%~30% 절감
  • 자동화를 통해 데이터베이스를 관리하고 부가가치 활동에 그 시간을 재투자함으로써 분기당 60-80시간 절약

구조

Oracle 파트너는 애슈번의 Oracle Cloud Infrastructure(OCI) 지역에 있는 2개의 가용성 도메인을 사용하여 고가용성 Oracle PeopleSoft 애플리케이션을 구축 및 배포했습니다. 피닉스 지역을 Oracle Autonomous Database의 대기 지역 및 재해 복구 사이트로 사용합니다.

각 웹 및 애플리케이션 VM(가상 머신) 인스턴스는 로드 밸런서를 사용하고 서로 다른 AD(가용성 도메인)에 배치하여 고가용성 쌍으로 구성됩니다. 각 로드 밸런서는 특정 PeopleSoft 함수 및 URL을 처리합니다.

Oracle Autonomous Transaction Processing on Dedicated Infrastructure(ATP-D)의 개별 인스턴스는 Financials, Phire, Vertex 및 Human Capital Management(HCM)의 각 PeopleSoft 함수에 대해 생성됩니다. Oracle Data Guard는 애슈번의 기본 데이터베이스를 피닉스의 대기 데이터베이스로 복제하는 데 사용됩니다.

또한 개발(DEV), 사용자 승인 테스트(UAT), 품질 보증(QA) 및 테스트 환경을 피닉스 지역에서 구축 및 배포했습니다. Oracle Data Guard 및 RackWare는 DEV, UAT, QA 및 테스트 환경에도 사용됩니다.

파일 공유가 있는 Windows 서버는 PeopleSoft 구성 파일을 저장하는 데 사용됩니다. 사용자는 인터넷 게이트웨이를 통해 인터넷을 사용하거나 Oracle Cloud Infrastructure FastConnect를 사용하여 로드 밸런서에 연결하여 파트너 개인 네트워크에서 PeopleSoft에 액세스할 수 있습니다. 로드 밸런서에 연결하면 사용자가 OKTA 액세스 게이트웨이(OAG)로 재지정됩니다. OAG는 사용자가 PeopleSoft에 액세스할 수 있도록 허용하기 전에 액세스 인증 및 SSO(Single Sign-On)에 사용됩니다.

OCI로의 이전에는 먼저 PeopleSoft 웹/애플리케이션 계층 및 Oracle DatabaseOracle Exadata Database Service로 마이그레이션하는 작업이 포함되었습니다. ATP의 이점을 실현한 파트너는 7TB PeopleSoft 데이터베이스를 Oracle Autonomous Database로 성공적으로 마이그레이션했습니다. 이들은 Autonomous Database의 손쉬운 유지 관리 및 운영을 현대화 노력의 주요 이점으로 인식했습니다.

다음 다이어그램은 마이그레이션 프로세스를 보여 줍니다.



peoplesoft-migration-process-oracle.zip

파트너는 뱅킹 시스템, SaaS 애플리케이션, Active Directory SSO(Single Sign-On)용 Microsoft Azure, 데이터 통합을 위한 MuleSoft(SaaS)와 통합되는 멀티클라우드 아키텍처를 구축했습니다. 이러한 통합은 고객 구내 라우터를 사용하여 데이터 센터 개인 네트워크를 통해 Oracle Cloud에 연결한 다음 ATP를 사용하여 VCN(가상 클라우드 네트워크)에 연결합니다.

재해 복구를 위해 Oracle Data Guard를 사용하여 피닉스 지역으로 데이터베이스를 복제하고 Oracle Cloud Marketplace 파트너 RackWare를 사용하여 VM 인스턴스의 스냅샷을 생성합니다. 이를 통해 다른 지역에서 신속하게 복구하고 재해 발생 시에도 작업을 계속할 수 있습니다.

클라우드 현대화 및 성숙 여정을 계속하기 위해 파트너는 필요한 패치, 업그레이드 및 유지 관리 양을 줄이기 위해 더 많은 시스템을 클라우드 네이티브 서비스로 이전할 계획을 갖고 있습니다.

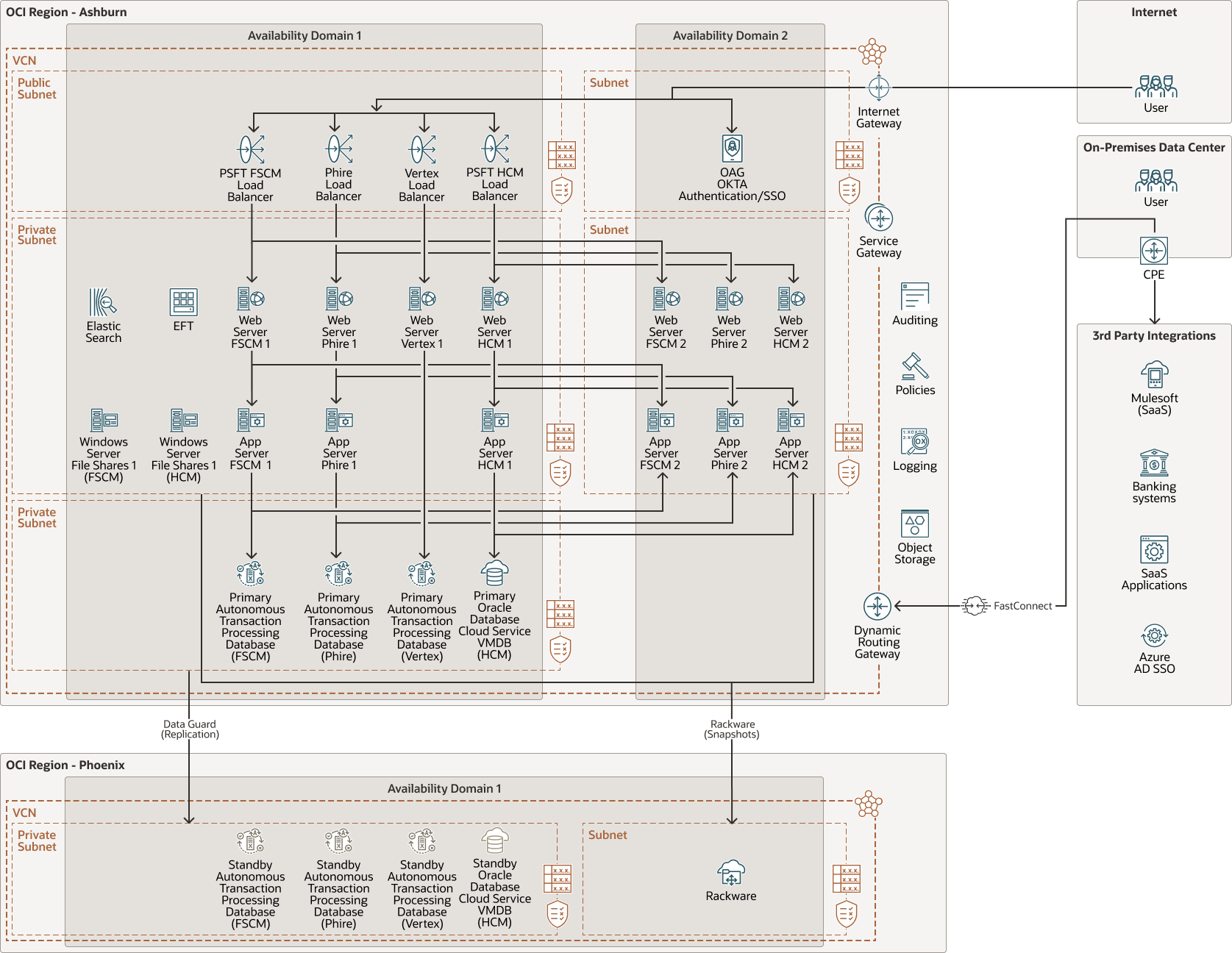

다음 다이어그램은 이 참조 아키텍처를 보여 줍니다.



peoplesoft-prod-oci-oracle.zip

구조에는 다음과 같은 구성 요소가 있습니다.

  • Tenancy

    테넌시는 Oracle Cloud Infrastructure에 등록할 때 Oracle이 Oracle Cloud 내에서 설정하는 안전하고 격리된 파티션입니다. 테넌시 내 Oracle Cloud에서 리소스를 생성, 구성 및 관리할 수 있습니다. 테넌시는 회사 또는 조직과 동의어입니다. 일반적으로 회사는 단일 테넌시를 가지며 해당 테넌시 내의 조직 구조를 반영합니다. 단일 테넌시는 대개 단일 구독과 연관되며, 단일 구독에는 일반적으로 하나의 테넌시만 포함됩니다.

  • 지역

    Oracle Cloud Infrastructure 리전은 가용성 도메인이라고 하는 데이터 센터가 하나 이상 포함된 지역화된 지리적 영역입니다. 지역은 다른 지역과 독립적이며, 먼 거리가 그들을 분리 할 수 있습니다 (국가 또는 대륙에 걸쳐).

  • 감사

    The Oracle Cloud Infrastructure Audit service automatically records calls to all supported Oracle Cloud Infrastructure public application programming interface (API) endpoints as log events. 모든 OCI 서비스는 Oracle Cloud Infrastructure Audit의 로깅을 지원합니다.

  • 정책

    Oracle Cloud Infrastructure Identity and Access Management 정책은 누가 어떤 리소스에 액세스할 수 있는지, 어떻게 액세스할 수 있는지 지정합니다. 그룹 및 구획 레벨에서 액세스가 부여됩니다. 즉, 특정 구획 내에서 또는 테넌시에 특정 유형의 액세스 권한을 그룹에 제공하는 정책을 작성할 수 있습니다.

  • 로깅
    Oracle Cloud Infrastructure Logging은 클라우드 리소스의 다음 로그 유형에 대한 액세스를 제공하는 확장성이 뛰어난 완전 관리형 서비스입니다.
    • 감사 로그: OCI Audit으로 생성된 이벤트와 관련된 로그입니다.
    • 서비스 로그: OCI API Gateway, OCI Events, OCI Functions, OCI Load Balancing, OCI Object Storage, VCN 흐름 로그 등 개별 서비스가 게시한 로그입니다.
    • 사용자정의 로그: 사용자정의 애플리케이션, 기타 클라우드 제공자 또는 온프레미스 환경의 진단 정보가 포함된 로그입니다.
  • 오브젝트 스토리지

    OCI Object Storage는 데이터베이스 백업, 분석 데이터, 이미지 및 비디오와 같은 리치 콘텐츠 등 모든 콘텐츠 유형의 대량의 구조적 및 비구조적 데이터에 빠르게 액세스할 수 있게 해줍니다. 인터넷 또는 클라우드 플랫폼 내에서 직접 데이터를 안전하고 안전하게 저장할 수 있습니다. 성능 또는 서비스 안정성이 저하되지 않고 스토리지를 확장할 수 있습니다.

    빠르고 즉각적이며 자주 액세스하는 데 필요한 "핫" 스토리지에 표준 스토리지를 사용합니다. 장기간 보존하고 거의 또는 거의 액세스하지 않는 "콜드" 스토리지에 아카이브 스토리지를 사용합니다.

  • 구획

    구획은 Oracle Cloud Infrastructure 테넌시 내의 지역 간 논리적 파티션입니다. 구획을 사용하여 Oracle Cloud 리소스에 대한 사용 할당량을 구성, 제어 및 설정할 수 있습니다. 지정된 구획에서 액세스를 제어하고 리소스에 대한 권한을 설정하는 정책을 정의합니다.

  • 가용성 도메인

    가용성 도메인은 한 지역 내의 독립형 독립 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 결함 허용을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원 또는 냉각과 같은 인프라 또는 내부 가용성 도메인 네트워크를 공유하지 않습니다. 따라서 한 가용성 도메인의 장애가 해당 영역의 다른 가용성 도메인에 영향을 미치지 않아야 합니다.

  • VCN(가상 클라우드 네트워크) 및 서브넷

    VCN은 Oracle Cloud Infrastructure 지역에서 설정한 맞춤형 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN을 통해 네트워크 환경을 제어할 수 있습니다. VCN에는 VCN 생성 후 변경할 수 있는 겹치지 않는 CIDR 블록이 여러 개 있을 수 있습니다. VCN을 서브넷으로 분할할 수 있습니다. 서브넷은 지역 또는 가용성 도메인으로 범위가 지정될 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속적인 주소 범위로 구성됩니다. 생성 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.

  • 보안 목록

    각 서브넷에 대해 서브넷에 들어오고 나가도록 허용해야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.

  • 경로 테이블

    가상 라우팅 테이블에는 일반적으로 게이트웨이를 통해 서브넷에서 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함되어 있습니다.

  • 인터넷 게이트웨이

    인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 간의 트래픽을 허용합니다.

  • DRG(동적 경로 지정 게이트웨이)

    DRG는 VCN과 지역 외부 네트워크(예: 다른 Oracle Cloud Infrastructure 지역의 VCN, 온프레미스 네트워크 또는 다른 클라우드 공급자의 네트워크) 간에 동일한 지역의 VCN 간 전용(private) 네트워크 트래픽에 필요한 경로를 제공하는 가상 라우터입니다.

  • 서비스 게이트웨이

    서비스 게이트웨이는 VCN에서 Oracle Cloud Infrastructure Object Storage와 같은 다른 서비스로의 액세스를 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 순회하지 않습니다.

  • FastConnect

    Oracle Cloud Infrastructure FastConnect는 데이터 센터와 Oracle Cloud Infrastructure 간에 전용 개인 연결을 생성합니다. FastConnect는 인터넷 기반 연결에 비해 더 높은 대역폭 옵션과 보다 안정적인 네트워킹 환경을 제공합니다.

  • 로드 밸런서

    Oracle Cloud Infrastructure Load Balancing은 단일 시작점에서 여러 서버로 트래픽을 자동으로 배포합니다.

  • 계산

    Oracle Cloud Infrastructure Compute를 사용하면 클라우드에서 컴퓨트 호스트를 프로비저닝하고 관리할 수 있습니다. CPU, 메모리, 네트워크 대역폭 및 스토리지에 대한 리소스 요구사항을 충족하는 구성을 사용하여 컴퓨트 인스턴스를 실행할 수 있습니다. 컴퓨트 인스턴스를 생성한 후 안전하게 액세스하고, 다시 시작하고, 볼륨을 연결 및 분리하고, 더 이상 필요하지 않을 때 이를 종료할 수 있습니다.

  • 파일 스토리지

    Oracle Cloud Infrastructure File Storage는 지속성, 확장성, 보안성을 갖춘 엔터프라이즈급 네트워크 파일 시스템을 제공합니다. VCN의 베어메탈, 가상 머신 또는 컨테이너 인스턴스에서 OCI File Storage에 연결할 수 있습니다. Oracle Cloud Infrastructure FastConnect 및 IPSec VPN을 사용하여 VCN 외부에서 OCI File Storage에 액세스할 수도 있습니다.

  • Autonomous Database

    Oracle Autonomous Database는 트랜잭션 처리 및 데이터 웨어하우징 워크로드에 사용할 수 있는 완전 관리형 사전 구성 데이터베이스 환경입니다. 하드웨어를 구성 또는 관리하거나 소프트웨어를 설치할 필요가 없습니다. Oracle Cloud Infrastructure는 데이터베이스 생성, 백업, 패치, 업그레이드 및 튜닝을 처리합니다.

  • 자율운영 트랜잭션 처리(ATP)

    Oracle Autonomous Transaction Processing은 트랜잭션 처리 워크로드에 최적화된 자율 구동, 자가 보안 및 자가 복구 데이터베이스 서비스입니다. 하드웨어를 구성 또는 관리하거나 소프트웨어를 설치할 필요가 없습니다. Oracle Cloud Infrastructure는 데이터베이스 생성, 백업, 패치, 업그레이드 및 튜닝을 처리합니다.

  • Exadata 데이터베이스 서비스

    클라우드에서 Exadata의 성능을 활용할 수 있습니다. Oracle Exadata Database Service는 퍼블릭 클라우드에서 특별히 구축되고 최적화된 Oracle Exadata 인프라에 대해 입증된 Oracle Database 기능을 제공합니다. 모든 Oracle Database 워크로드에 대한 클라우드 자동화, 탄력적인 리소스 확장, 보안 및 빠른 성능이 내장되어 있어 관리를 간소화하고 비용을 절감할 수 있습니다.

  • Data Guard

    Oracle Data Guard and Oracle Active Data Guard provide a comprehensive set of services that create, maintain, manage, and monitor one or more standby databases and that enable production Oracle databases to remain available without interruption. Oracle Data Guard는 인메모리 복제를 사용하여 이러한 대기 데이터베이스를 운영 데이터베이스의 복사본으로 유지 관리합니다. 계획되거나 계획되지 않은 운용중단으로 인해 운용 중인 데이터베이스를 사용할 수 없게 되면 Oracle Data Guard에서 대기 데이터베이스를 운용 롤로 전환하여 운용중단과 연관된 작동 중지 시간을 최소화할 수 있습니다. Oracle Active Data Guard는 읽기 대부분 작업 로드를 대기 데이터베이스로 오프로드하는 추가 기능을 제공하며 고급 데이터 보호 기능도 제공합니다.

확인

  • Authors: Robert Huie, Wei-Han, Sasha Banks-Louie
  • 제공자: Robert Lies
