Oracle Cloud에 NGFW(차세대 방화벽)를 기본적으로 통합
인증되지 않은 사용자가 원격으로 장치를 충돌시키거나 코드를 실행하지 못하도록 하는 것은 Fortinet의 NGFW(차세대 방화벽)가 수행하도록 설계된 것입니다.
Fortinet의 보안 패브릭은 데이터 센터와 클라우드를 모두 포괄하여 회사에 보안 상태에 대한 통합된 뷰를 제공하고 정책 관리, 거버넌스 보고 및 이벤트 모니터링을 위한 단일 콘솔을 제공합니다. 단일 콘솔 뷰는 개인, 공용 및 하이브리드 클라우드를 포함한 물리적, 가상 및 클라우드 인프라에 걸쳐 있습니다. 이 보안 패브릭은 최근 OCI(Oracle Cloud Infrastructure)와 기본적으로 통합되어 있으며, OCI에서 실행되는 워크로드에 대해 확장 가능한 성능, 고급 보안 통합관리 및 통합 위협 보호를 회사에 제공합니다.
FortiGate NGFW는 기업에게 더 큰 신청 통제, 웹 필터링, 진보된 위협 탐지, 바이러스 백신, 침입 방지, 바이러스 발병 보호 서비스, 내용 무장 및 재건, 및 반대로 봇넷 보안을 제공합니다. Oracle Cloud Marketplace에서 가상 FortiGate NGFW 어플라이언스의 다양한 구성을 찾아 배포할 수 있습니다.
FortiGate OCI 배포는 다음을 제공합니다.
- 남북 네트워크 트래픽을 보호하면서 OCI 가상 클라우드 네트워크(VCN) 외부의 트래픽을 제어, 검사 및 보호합니다. 이 보호에는 온프레미스 네트워크에서 VCN으로의 트래픽과 인터넷으로 주고 받는 트래픽이 포함됩니다.
- 동서 네트워크 트래픽을 보호하는 동시에 OCI 가상 클라우드 네트워크(VCN) 간의 트래픽을 제어, 검사 및 보호합니다.
Fortigate는 네트워크에서 데이터 패킷의 내용을 검사하기 위해 DPI(딥 패킷 검사) 또는 패킷 스니핑을 제공합니다. 일반 패킷 검사는 패킷의 헤더만 검사합니다. DPI는 패킷 헤더뿐 아니라 패킷이 운반하는 데이터도 검사하는 것입니다. DPI 기술을 사용하는 경우 FortiGate는 남북 트래픽 또는 동동 트래픽에 대한 체크포인트 역할을 수행하여 패킷이 안전하게 전달되는지 확인합니다.
구조
활성-활성 구성 또는 능동-수동 구성에서 FortiGate NGFW(차세대 방화벽)를 배치할 수 있습니다.
두 배치 옵션은 고가용성 보호를 제공합니다. 배포 옵션을 선택할 때 고려해야 할 주요 사항은 확장성, 복원성 및 고가용성입니다. 세로로로 확장하려면 필요한 경우 활성-수동 구성을 선택하고 OCPU 및 RAM을 더 추가합니다. 수평으로 확장하려면 필요에 따라 인스턴스를 더 추가하여 활성-활성 구성을 선택합니다.
일반적인 배포 아키텍처에서 FortiGate 인스턴스는 "로드 밸런서 샌드위치" 아키텍처로 배포됩니다. 활성-활성 구성의 경우 두 개의 서브넷이 있는 로드 밸런서 간에 "저장"됩니다. 능동-수동 아키텍처의 경우 공용(신뢰할 수 없음), 개인(신뢰), 하트비트 및 관리 포트 중 네 개의 포트가 권장됩니다. 허브 VCN(가상 클라우드 네트워크)에는 FortiGate 인스턴스 쌍을 포함하는 로드 밸런서가 있습니다. FortiGate 인스턴스는 두 개의 서브넷에 걸쳐 있습니다. 개인(신뢰) 및 공용(신뢰할 수 없는) 서브넷은 개인 네트워크에 대한 수신 트래픽을 검증합니다. FortiGate 인스턴스에는 신뢰할 수 없는 공용 서브넷과 신뢰할 수 있는 전용 서브넷에 있는 두 개의 포트가 할당됩니다. 이 배열은 네트워크 기반구조의 허브에 중앙화된 네트워크 트래픽 분석기를 제공합니다. 고가용성을 위해 선택한 영역에 따라 FortiGate 인스턴스를 다른 가용성 도메인 또는 장애 도메인에 배포할 수 있습니다. 다중 FortiGate 클러스터를 구성하여 다중 영역 구성을 허용할 수도 있습니다.

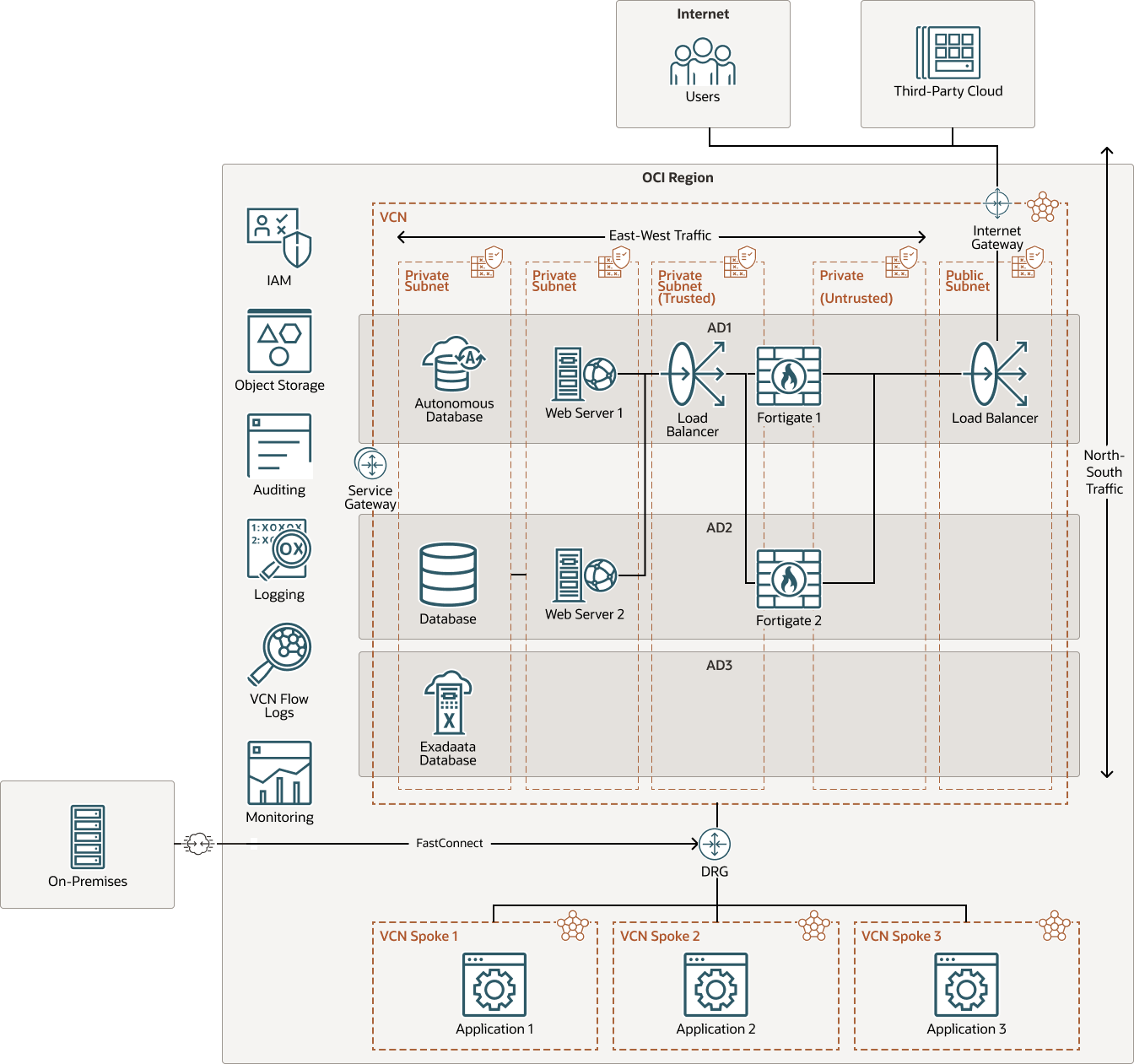

다음 다이어그램은 다중 가용성 도메인이 있는 단일 영역의 참조 아키텍처를 보여 줍니다.
Fortinet-ngfw-oci-arch-oracle.zip
여러 사용 사례가 위의 다이어그램에 나와 있습니다.
- 인터넷의 인바운드 트래픽(북남): 인터넷의 인바운드 트래픽이 인터넷 게이트웨이를 통해 VCN으로 들어갑니다. 로드 밸런싱 후 트래픽은 FortiGate 가상 인스턴스 쌍으로 전달됩니다. FortiGate 인스턴스는 트래픽을 검사하고, 트래픽이 안전하고 악의적이지 않은 경우 트래픽을 응용 프로그램(북남)으로 전달합니다.
- 온프레미스의 인바운드 트래픽(북쪽): 온프레미스 네트워크 트래픽은 Oracle Cloud Infrastructure FastConnect 또는 DRG(동적 라우팅 게이트웨이)를 통해 OCI 지역에 진입하는 IPSec 터널을 사용하여 연결됩니다. 그런 다음 트래픽이 로드 밸런서로 전달되고 FortiGate 인스턴스로 이동한 다음 애플리케이션으로 이동합니다.
- 내부 트래픽(동서): 트래픽이 스포크 VCN을 떠난 후 DRG를 통과하여 허브 VCN에 로드 밸런서를 입력합니다. FortiGate 인스턴스는 트래픽이 내부적으로 앞으로 이동하도록 허용하기 전에 트래픽을 검증하고 웹 프론트엔드를 사용하여 계층화된 애플리케이션으로 전달할지 아니면 다른 스포크 VCN의 애플리케이션에 전달될지 결정합니다. FortiGate는 이 사용 사례에서 서브넷과 서브넷 간의 트래픽 검증을 제공합니다.
FortiGate는 보안 목록 및 NSG(네트워크 보안 그룹)와 같은 OCI 네이티브 보안 서비스와 함께 작동합니다. FortiGate는 방화벽 정책을 사용하여 트래픽 필터링을 제공하고 IPS, 안티바이러스 및 웹 필터링 기술과 같은 알려진 공격과 알려지지 않은 공격이 있는지 트래픽을 검사합니다. NSG(보안 목록 및 네트워크 보안 그룹)는 포트 및 프로토콜을 기반으로 트래픽을 허용하거나 중지합니다. 이 추가 보안 계층은 OCI 아키텍처에 대한 심층 방어 기능을 제공합니다.
이 구조에는 다음과 같은 구성 요소가 있습니다.
- 테넌시
테넌시는 Oracle Cloud Infrastructure에 등록할 때 Oracle이 Oracle Cloud 내에서 설정하는 안전하고 격리된 파티션입니다. 테넌시 내 Oracle Cloud에서 리소스를 생성, 구성 및 관리할 수 있습니다. 테넌시는 회사 또는 조직과 동의어입니다. 일반적으로 한 회사는 단일 테넌시를 가지며 해당 테넌시 내에 조직 구조를 반영합니다. 일반적으로 단일 테넌시는 단일 구독과 연결되며, 단일 구독은 하나의 테넌시만 갖습니다.
- 지역
Oracle Cloud Infrastructure 지역은 가용성 도메인이라고 하는 하나 이상의 데이터 센터를 포함하는 지역화된 지리적 영역입니다. 지역은 다른 지역과 독립적이며 거리가 멀면 국가 또는 대륙을 가로질러 분리할 수 있습니다.
- 구획
구획은 Oracle Cloud Infrastructure 테넌시 내의 지역 간 논리적 분할 영역입니다. 구획을 사용하여 Oracle Cloud에서 리소스를 구성하고, 리소스에 대한 액세스를 제어하며, 사용 할당량을 설정합니다. 지정된 구획의 리소스에 대한 액세스를 제어하기 위해 리소스에 액세스할 수 있는 사용자와 수행할 수 있는 작업을 지정하는 정책을 정의합니다.
- 가용성 도메인
가용성 도메인은 한 지역 내에 있는 독립형 독립형 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 내결함성을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 특정 가용성 도메인에서 장애가 발생해도 해당 지역의 다른 가용성 도메인에 영향을 주지 않습니다.
- 결함 도메인
장애 도메인은 한 가용성 도메인 내 하드웨어와 인프라의 그룹입니다. 각 가용성 도메인에는 독립 전원과 하드웨어가 있는 장애 도메인 3개가 있습니다. 여러 장애 도메인에 리소스를 분산하면 애플리케이션이 장애 도메인 내부의 물리적 서버 장애, 시스템 유지보수 및 전원 장애를 허용할 수 있습니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN은 Oracle Cloud Infrastructure 지역에서 설정한 커스터마이징 가능한 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN은 네트워크 환경을 완벽하게 제어할 수 있습니다. VCN에는 VCN 생성 후 변경할 수 있는 겹치지 않는 여러 CIDR 블록이 있을 수 있습니다. VCN을 서브넷으로 세그먼트할 수 있으며, 지역 또는 가용성 도메인으로 범위를 지정할 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속된 주소 범위로 구성됩니다. 생성 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 보안 목록
각 서브넷에 대해 서브넷에 들어오고 나가야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
- 경로 테이블
가상 라우팅 테이블에는 일반적으로 게이트웨이를 통해 서브넷에서 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함됩니다.
- 인터넷 게이트웨이
인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 간의 트래픽을 허용합니다.
- FastConnect
Oracle Cloud Infrastructure FastConnect를 사용하면 데이터 센터와 Oracle Cloud Infrastructure 간에 전용 개인 연결을 쉽게 생성할 수 있습니다. FastConnect는 인터넷 기반 연결과 비교할 때 더 높은 대역폭 옵션과 더 안정적인 네트워킹 환경을 제공합니다.
- DRG(동적 라우팅 게이트웨이)
DRG는 VCN과 지역 외부 네트워크(예: 다른 Oracle Cloud Infrastructure 지역 내 VCN, 온프레미스 네트워크 또는 다른 클라우드 제공업체의 네트워크) 간 동일한 지역의 VCN 간 전용 네트워크 트래픽 경로를 제공하는 가상 라우터입니다.
- 서비스 게이트웨이
서비스 게이트웨이는 VCN에서 Oracle Cloud Infrastructure Object Storage와 같은 다른 서비스로의 접근을 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 순회하지 않습니다.
- 로드 밸런서
Oracle Cloud Infrastructure Load Balancing 서비스는 단일 시작점에서 백엔드의 여러 서버로 트래픽을 자동으로 분산합니다.
- 객체 스토리지
오브젝트 스토리지를 사용하면 데이터베이스 백업, 애널리틱스 데이터, 이미지 및 비디오와 같은 풍부한 컨텐츠를 비롯하여 모든 컨텐츠 유형의 구조적 및 비구조적 데이터에 신속하게 접근할 수 있습니다. 인터넷 또는 클라우드 플랫폼 내에서 직접 안전하게 데이터를 저장하고 검색할 수 있습니다. 성능 또는 서비스 신뢰성의 저하를 경험하지 않고도 스토리지를 원활하게 확장할 수 있습니다. 빠르고 즉각적이며 자주 액세스하는 데 필요한 "핫" 스토리지에 표준 스토리지를 사용합니다. 장기간 보존하고 거의 액세스하지 않는 "콜드" 스토리지에 아카이브 스토리지를 사용합니다.
- IAM(ID 및 접근 관리)
Oracle Cloud Infrastructure Identity and Access Management(IAM)는 Oracle Cloud Infrastructure(OCI) 및 Oracle Cloud Applications의 액세스 제어 플레인입니다. IAM API 및 사용자 인터페이스를 통해 ID 도메인과 ID 도메인 내의 리소스를 관리할 수 있습니다. 각 OCI IAM ID 도메인은 독립형 ID 및 액세스 관리 솔루션 또는 다른 사용자 모집단을 나타냅니다.
- 감사
Oracle Cloud Infrastructure Audit 서비스는 지원되는 모든 Oracle Cloud Infrastructure 공용 API(애플리케이션 프로그래밍 인터페이스) 엔드포인트에 대한 호출을 로그 이벤트로 자동으로 기록합니다. 현재 모든 서비스는 Oracle Cloud Infrastructure Audit의 로깅을 지원합니다.
- 로깅로깅은 클라우드의 리소스에서 다음 유형의 로그에 대한 액세스를 제공하는 확장성이 뛰어난 완전 관리형 서비스입니다.
- 감사 로그: 감사 서비스에서 내보낸 이벤트와 관련된 로그입니다.
- 서비스 로그: API Gateway, 이벤트, 함수, 로드 밸런싱, 오브젝트 스토리지, VCN 플로우 로그 등의 개별 서비스에서 내보낸 로그입니다.
- 사용자정의 로그: 사용자정의 애플리케이션, 기타 클라우드 제공자 또는 온프레미스 환경의 진단 정보를 포함하는 로그입니다.
- 모니터링
Oracle Cloud Infrastructure Monitoring 서비스는 측정지표를 사용하여 클라우드 리소스를 능동적이고 수동적으로 모니터링하여 이러한 측정지표가 알람 지정 트리거를 충족하면 이를 알리는 리소스 및 알람을 모니터링합니다.
