비즈니스 프로세스 관리 도구를 클라우드로 마이그레이션
Oracle Cloud 상에서 Oracle Business Process Management 솔루션을 다시 호스팅하고 유연성, 민첩성 및 확장성을 활용하여 비즈니스 프로세스 관리를 현대화합니다.
구조
이 아키텍처는 Oracle Business Process Management를 Oracle Cloud로 마이그레이션한 후의 온-프레미스 Oracle Business Process Management 환경 및 아키텍처를 보여 줍니다.

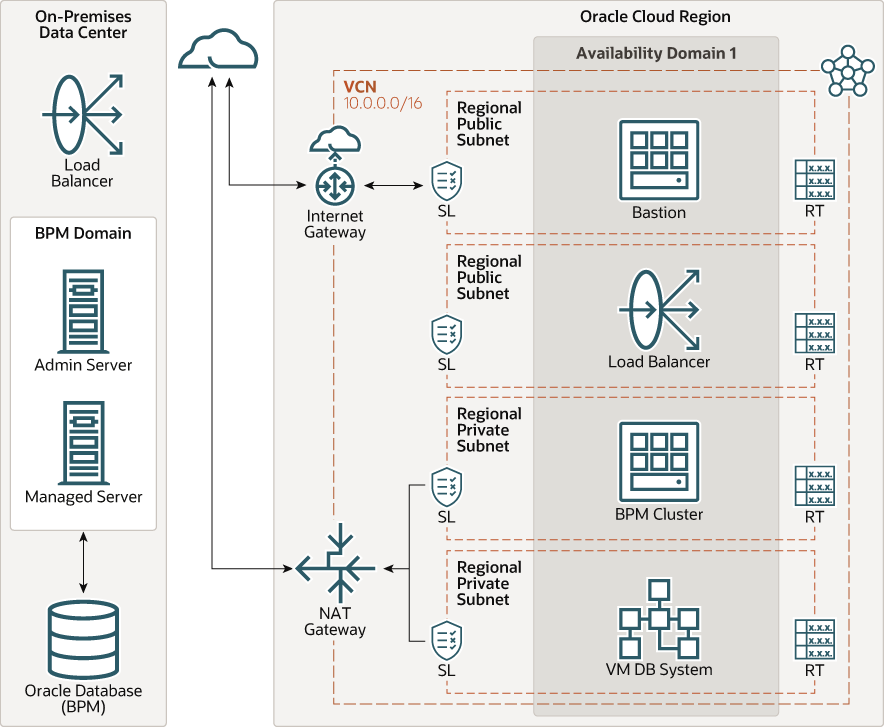

다음 다이어그램은 이 참조 아키텍처를 보여 줍니다.
migrate-business-process-cloud.png 그림에 대한 설명
아키텍처에는 다음과 같은 온-프레미스 구성요소가 있습니다:
- 로드 밸런서
로드 밸런서는 단일 시작점에서 백엔드의 여러 서버로 자동화된 트래픽 분배를 제공합니다.
- BPM(Oracle Business Process Management) 도메인
Oracle Business Process Management 도메인은 Oracle BPM를 설치한 후 만들고 구성하는 토폴로지에 대한 도메인입니다.
- Oracle Database
Oracle Database 온-프레미스 - Oracle SOA Suite 정보 및 데이터 객체를 저장합니다.
구조에는 다음과 같은 Oracle Cloud 구성 요소가 있습니다:
- 지역
Oracle Cloud Infrastructure 지역은 가용성 도메인이라고 하는 하나 이상의 데이터 센터를 포함하는 지역화된 지역입니다. 지역은 다른 지역과 독립적이며 방대한 거리는 국가 또는 대륙에서 분리할 수 있습니다.
- 가용성 도메인
가용성 도메인은 영역 내의 독립적인 독립형 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 결함 허용 한도를 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 한 가용성 도메인에서 오류가 영역의 다른 가용성 도메인에 영향을 주지 않을 수 있습니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN는 Oracle Cloud Infrastructure 지역에서 설정하는 사용자정의 가능한 소프트웨어 정의 네트워크입니다. VCN은 기존의 데이터 센터 네트워크와 마찬가지로 네트워크 환경을 완벽하게 제어할 수 있습니다. VCN 에는 VCN를 생성한 후 변경할 수 있는 겹치지 않는 CIDR 블록이 여러 개 있을 수 있습니다. 영역 또는 가용성 도메인으로 범위를 지정할 수 있는 서브넷으로 VCN를 세그먼트화할 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속적인 주소 범위로 구성됩니다. 서브넷을 생성한 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 경로 테이블
가상 경로 테이블에는 일반적으로 게이트웨이를 통해 서브넷의 트래픽을 VCN 외부의 대상으로 경로 지정하는 규칙이 포함됩니다.
- 보안 목록
각 서브넷에 대해 서브넷에서 허용되어야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
- 인터넷 게이트웨이
인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 간의 트래픽을 허용합니다.
- NAT 게이트웨이
NAT 게이트웨이를 사용하면 수신 인터넷 연결에 리소스를 노출하지 않고도 VCN의 개인 리소스가 인터넷의 호스트에 액세스할 수 있습니다.
- 배스천 호스트
배스천 호스트는 클라우드 외부의 토폴로지에 대한 안전한 제어된 시작점 역할을 하는 컴퓨트 인스턴스입니다. 배스천 호스트는 일반적으로 DMZ(완충 영역) 에서 프로비전됩니다. 클라우드 외부에서 직접 액세스할 수 없는 전용 네트워크에 중요한 리소스를 배치하여 보호할 수 있습니다. 토폴로지에는 정기적으로 모니터하고 감사할 수 있는 알려진 단일 시작점이 있습니다. 따라서 위상에 대한 액세스를 손상시키지 않고 위상의 보다 민감한 구성요소가 노출되지 않도록 할 수 있습니다.
- 로드 밸런서
Oracle Cloud Infrastructure Load Balancing 서비스는 단일 시작점에서 백엔드의 여러 서버로 자동화된 트래픽 분배를 제공합니다.
- BPM 클러스터
Oracle Business Process Management는 비즈니스 프로세스를 생성, 실행 및 최적화하기 위한 완전한 툴 집합입니다. 이 제품군을 사용하면 비즈니스와 IT 간의 탁월한 협업을 통해 비즈니스 프로세스를 자동화하고 최적화할 수 있습니다.
- Oracle VM DB 시스템
Oracle VM DB 시스템은 가상 시스템에서 모든 기능을 갖춘 Oracle 데이터베이스를 구축, 확장 및 관리할 수 있는 Oracle Cloud Infrastructure 데이터베이스 서비스입니다. VM DB 시스템은 로컬 스토리지 대신 Oracle Cloud Infrastructure Block Volumes 스토리지를 사용하며 Oracle RAC(Oracle Real Application Clusters) 를 실행하여 가용성을 향상시킬 수 있습니다.
권장 사항
- VCN
VCN를 생성할 때 VCN의 서브넷에 연결할 리소스 수에 따라 필요한 CIDR 블록 수 및 각 블록 크기를 결정합니다. 표준 전용 IP 주소 공간 내에 있는 CIDR 블록을 사용합니다.
전용 접속을 설정하려는 다른 네트워크(Oracle Cloud Infrastructure, 온-프레미스 데이터 센터 또는 다른 클라우드 제공자) 와 겹치지 않는 CIDR 블록을 선택합니다.
VCN를 생성한 후 CIDR 블록을 변경, 추가 및 제거할 수 있습니다.
서브넷을 설계할 때 트래픽 흐름 및 보안 요구사항을 고려하십시오. 특정 계층 또는 롤 내의 모든 리소스를 동일한 서브넷에 연결합니다. 이 서브넷은 보안 경계 역할을 할 수 있습니다.
- NSG(네트워크 보안 그룹)
NSG를 사용하여 특정 VNIC에 적용되는 수신 및 송신 규칙 세트를 정의할 수 있습니다. NSG를 사용하면 VCN의 서브넷 아키텍처를 애플리케이션의 보안 요구사항과 분리할 수 있으므로 보안 목록 대신 NSG를 사용하는 것이 좋습니다.
- 보안 영역
최대 보안이 필요한 리소스의 경우 Oracle은 보안 영역을 사용할 것을 권장합니다. 보안 영역은 최적의 방법을 기반으로 하는 보안 정책의 Oracle 정의 레시피와 연관된 구획입니다. 예를 들어, 보안 영역의 리소스는 공용 인터넷에서 액세스할 수 없어야 하며 고객 관리 키를 사용하여 암호화해야 합니다. 보안 영역에서 리소스를 만들고 업데이트할 때 Oracle Cloud Infrastructure는 security-zone 레시피의 정책에 대해 작업을 검증하고 정책을 위반하는 작업을 거부합니다.
- Cloud Guard
Oracle에서 제공하는 기본 레시피를 복제하고 사용자정의하여 사용자정의 감지기 및 응답기 레시피를 만듭니다. 이러한 레시피를 사용하면 경고를 생성하는 보안 위반 유형 및 해당 레시피에 대해 수행할 수 있는 작업을 지정할 수 있습니다. 예를 들어 가시성이 공용으로 설정된 오브젝트 스토리지 버킷을 감지할 수 있습니다.
테넌시 레벨에서 Cloud Guard를 적용하여 가장 광범위한 범위를 다루고 다중 구성 유지 관리의 관리 부담을 줄입니다.
관리되는 목록 기능을 사용하여 감지기에 특정 구성을 적용할 수도 있습니다.
고려 사항
비즈니스 프로세스를 이전할 때 다음 옵션을 고려하십시오.
- 확장성
- 응용 프로그램 계층:
컴퓨트 인스턴스의 구성을 변경하여 애플리케이션 서버를 세로로 확장할 수 있습니다. 코어 수가 높은 구성은 더 많은 메모리와 네트워크 대역폭도 제공합니다. 추가 스토리지가 필요한 경우 애플리케이션 서버에 연결된 블록 볼륨의 크기를 늘립니다.
- 데이터베이스 계층:
데이터베이스에 대해 추가 코어를 사용으로 설정하여 데이터베이스를 세로로 확장할 수 있습니다. 코어 및 스토리지는 데이터베이스 다운타임 없이 확장할 수 있습니다.
- 응용 프로그램 계층:
- 리소스 제한
테넌시에 대한 최적의 방법, 서비스별 제한 및 구획 할당량을 고려하십시오.
- 보안
- IAM(Oracle Cloud Infrastructure Identity and Access Management) 정책을 사용하여 클라우드 리소스에 액세스할 수 있는 사용자 및 수행할 수 있는 작업을 제어할 수 있습니다.
- 데이터베이스 암호 또는 기타 암호를 보호하려면 Oracle Cloud Infrastructure Vault 서비스 사용을 고려하십시오.
- 성능 및 비용
Oracle Cloud Infrastructure는 광범위한 애플리케이션 및 사용 사례에 적합한 컴퓨트 구성을 제공합니다. 컴퓨트 인스턴스의 구성을 신중하게 선택합니다. 최저 비용으로 로드에 대한 최적의 성능을 제공하는 모양을 선택합니다. 더 많은 성능, 메모리 또는 네트워크 대역폭이 필요한 경우 더 큰 구성으로 변경할 수 있습니다.
- 가용성
배포 요구 사항 및 지역에 따라 고가용성 옵션을 사용하는 것이 좋습니다. 옵션에는 한 지역의 여러 가용성 도메인에 리소스 배포, 가용성 도메인 내의 여러 장애 도메인에 리소스 배포 등이 포함됩니다.
결함 도메인은 단일 가용성 도메인 내에 배치된 작업 부하에 대해 최상의 복원성을 제공합니다. 응용 프로그램 계층에서 고가용성을 위해 응용 프로그램 서버를 다른 결함 도메인에 배치하고 로드 밸런서를 사용하여 응용 프로그램 서버에 클라이언트 트래픽을 분배합니다.
- 모니터링 및 경고
필요에 따라 구성을 확장 또는 축소할 수 있도록 노드의 CPU 및 메모리 사용량에 대한 모니터링 및 경보를 설정합니다.
