ZConverter ZDM을 사용하여 애플리케이션을 마이그레이션하고 재해 복구 지원
ZConverter의 ZDM(Disaster Recovery Manager)을 사용하면 소스 애그노스틱 마이그레이션 및 전체 애플리케이션의 복구가 가능합니다. 이 아키텍처는 온프레미스 시스템과 다른 클라우드 시스템 모두에서 애플리케이션을 Oracle Cloud Infrastructure(OCI)로 마이그레이션 및 백업한 다음 필요에 따라 시스템을 복구하는 방법을 보여줍니다.
ZDM은 ZConverter의 독점 을 사용합니다. 소스 애그노스틱 백업을 생성하는 ZIA 이미지 형식입니다. . ZIA 형식을 사용하면 운영 체제, 응용 프로그램, 데이터, IT 서비스 및 종속성을 비롯한 서버의 전체 작업 로드를 모두 일관된 상태로 캡처할 수 있습니다. 이를 통해 머신 유형, 디스크 유형, 하이퍼바이저, 플랫폼 또는 지역에 관계없이 모든 소스에서 OCI로 주요 애플리케이션, 데이터 및 인프라를 백업할 수 있습니다.
백업 프로세스 동안 각 애플리케이션은 압축 및 암호화되어 WAN을 통해 OCI로 복제되어 장기 스토리지에 사용됩니다. 그런 다음 백업을 사용하여 재해, 랜섬웨어 공격 이후 또는 특정 서버를 마이그레이션해야 할 때마다 OCI에서 애플리케이션을 복구할 수 있습니다.
ZConverter를 사용하면 다른 클라우드 플랫폼, 하이퍼바이저 및 디스크 형식 간 재해 복구가 가능하므로 다음 소스를 OCI로 복구할 수 있습니다.
- VMware, Hyper-V, KVM, Xen
- AWS, Azure, GCP, Alibaba Cloud
- OpenStack, CloudStack, Classic Oracle Cloud
- 온프레미스(베어메탈)
구조
이 아키텍처는 온프레미스 시스템과 다른 클라우드 시스템 모두에서 애플리케이션을 OCI로 마이그레이션 및 백업한 다음 필요에 따라 시스템을 복구하는 방법을 보여줍니다.
각 소스 및 대상 환경에 ZDM 인스턴스를 설치해야 합니다. ZDM은 보호할 시스템을 검색하고 해당 시스템에 에이전트를 푸시합니다. 그런 다음 백업 프로세스가 시작되고 백업 이미지가 로 저장됩니다. ZIA 소스 애그노스틱 파일 - 장기 보존을 위해 오브젝트 스토리지로 오프로드됩니다. 모든 백업은 대상 ZDM으로 복제된 다음 새 시스템을 프로비저닝하기 위해 복구할 준비가 되었습니다.
다음 다이어그램은 백업 및 복제 프로세스의 논리적 데이터 플로우를 보여줍니다. 이 경우 타사 클라우드와 고객의 자체 데이터 센터에 상주하는 샘플 애플리케이션을 백업 및 복제하여 대상 대상으로 OCI에 복사합니다.

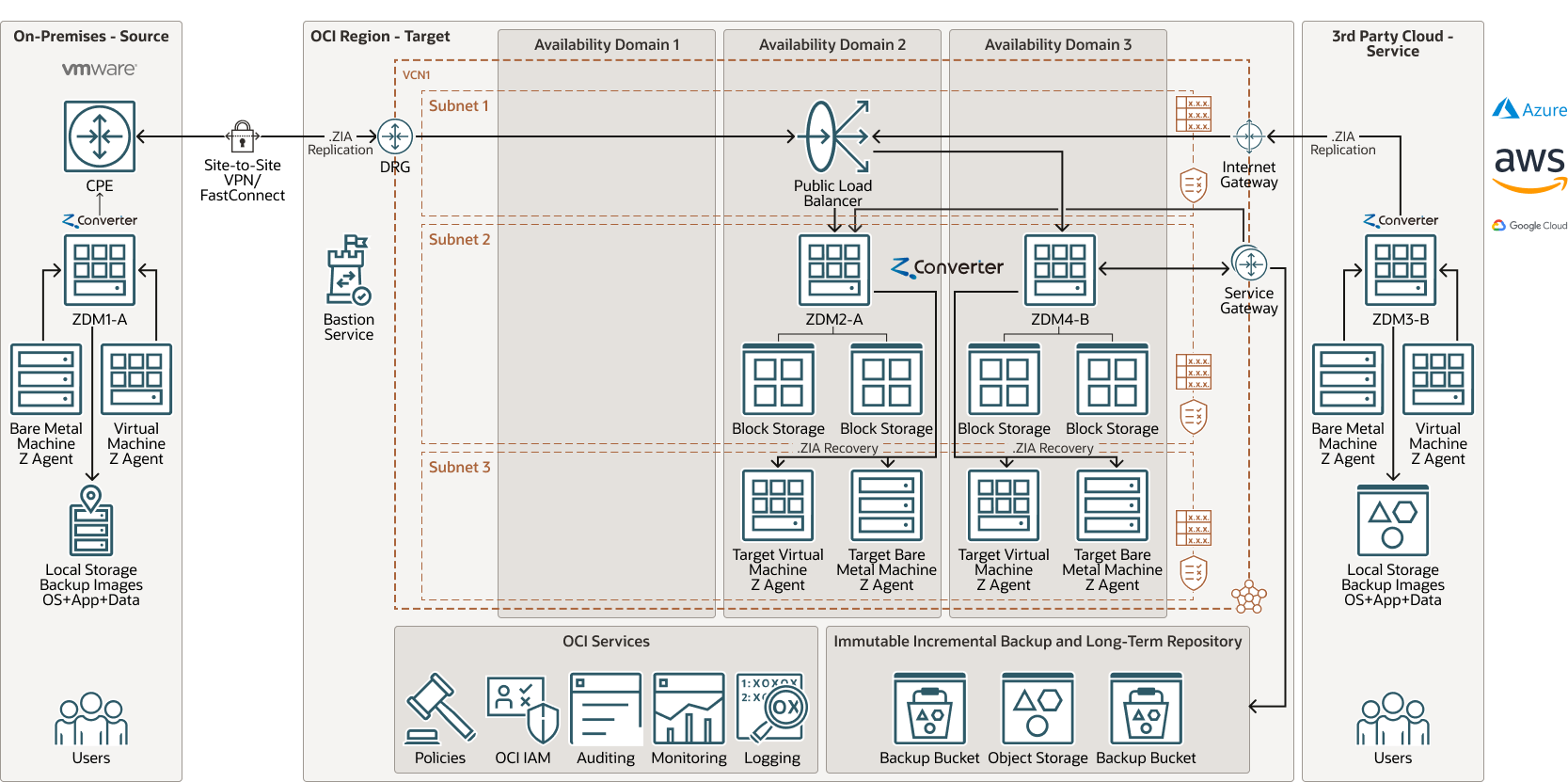

다음 다이어그램은 OCI를 백업 파일의 대상으로 사용하여 고객의 데이터 센터와 타사 클라우드 제공자에 있는 ZDM 서버의 물리적 레이아웃을 보여 줍니다.
zconverter-topology-oracle.zip
구조에는 다음과 같은 구성 요소가 있습니다.
- 지역
Oracle Cloud Infrastructure 지역은 가용성 도메인이라고 하는 하나 이상의 데이터 센터를 포함하는 지역화된 지리적 영역입니다. 지역은 다른 지역과 독립적이며, 방대한 거리로 이들을 분리할 수 있습니다(국가 또는 대륙 간).
- 가용성 도메인
가용성 도메인은 한 지역 내의 독립형 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 내결함성을 제공하는 다른 가용성 도메인의 리소스와 분리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 하나의 가용성 도메인에서 장애가 발생하면 해당 영역의 다른 가용성 도메인에 영향을 주지 않습니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN은 Oracle Cloud Infrastructure 영역에서 설정하는 커스터마이징 가능한 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN도 네트워크 환경을 완벽하게 제어할 수 있습니다. VCN에는 VCN을 생성한 후 변경할 수 있는 겹치지 않는 여러 CIDR 블록이 있을 수 있습니다. VCN을 서브넷으로 분할할 수 있으며, 지역 또는 가용성 도메인으로 범위가 지정될 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속적인 주소 범위로 구성됩니다. 서브넷을 생성한 후 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 인터넷 게이트웨이
인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 사이의 트래픽을 허용합니다.
- DRG(동적 경로 지정 게이트웨이)
DRG는 VCN과 지역 외부의 네트워크(예: 다른 Oracle Cloud Infrastructure 지역의 VCN, 온프레미스 네트워크 또는 다른 클라우드 제공업체의 네트워크) 간 전용 네트워크 트래픽의 경로를 제공하는 가상 라우터입니다.
- 서비스 게이트웨이
서비스 게이트웨이는 VCN에서 Oracle Cloud Infrastructure Object Storage와 같은 다른 서비스에 대한 접근을 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 경유하지 않습니다.
- FastConnect
Oracle Cloud Infrastructure FastConnect를 사용하면 데이터 센터와 Oracle Cloud Infrastructure 간에 전용 개인 연결을 쉽게 생성할 수 있습니다. FastConnect는 인터넷 기반 연결과 비교하여 더 높은 대역폭 옵션과 더 신뢰할 수 있는 네트워킹 환경을 제공합니다.
- 사이트 간 VPN
사이트 간 VPN은 온프레미스 네트워크와 Oracle Cloud Infrastructure의 VCN 간에 IPSec VPN 연결을 제공합니다. IPSec 프로토콜 제품군은 패킷이 소스에서 대상으로 전송되기 전에 IP 트래픽을 암호화하고 도착 시 트래픽을 해독합니다.
- 배스천 서비스
Oracle Cloud Infrastructure Bastion은 공용 엔드포인트가 없는 리소스 및 베어메탈 및 가상 머신, Oracle MySQL Database Service, Autonomous Transaction Processing(ATP), Oracle Container Engine for Kubernetes(OKE) 및 SSH(Secure Shell Protocol) 접근을 허용하는 기타 리소스에 대한 제한적이고 시간 제한적인 보안 접근을 제공합니다. Oracle Cloud Infrastructure 배스천 서비스를 사용하면 점프 호스트를 배치하고 유지 관리하지 않고도 전용 호스트에 액세스할 수 있습니다. 또한 ID 기반 권한과 중앙 집중식, 감사 및 시간 제한 SSH 세션을 통해 보안 상태를 개선할 수 있습니다. Oracle Cloud Infrastructure Bastion은 배스천 접근을 위해 공용 IP가 필요하지 않으며 원격 접근을 제공할 때 원활하고 잠재적인 공격 표면을 없앨 수 있습니다.
- 로드 밸런서
Oracle Cloud Infrastructure Load Balancing 서비스는 단일 시작점에서 백엔드의 여러 서버로 트래픽을 자동으로 분산합니다.
- NSG(네트워크 보안 그룹)
NSG는 클라우드 리소스에 대한 가상 방화벽 역할을 합니다. Oracle Cloud Infrastructure의 신뢰할 수 없는 보안 모델을 사용하면 모든 트래픽이 거부되며, VCN 내에서 네트워크 트래픽을 제어할 수 있습니다. NSG는 단일 VCN의 지정된 VNIC 집합에만 적용되는 일련의 수신 및 송신 보안 규칙으로 구성됩니다.
- 보안 목록
각 서브넷에 대해 서브넷에 들어오고 나가야 하는 트래픽의 소스, 대상, 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
- 경로 테이블
가상 라우트 테이블에는 일반적으로 게이트웨이를 통해 서브넷에서 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함됩니다.
- 블록 볼륨
블록 스토리지 볼륨을 사용하면 스토리지 볼륨, 연결 및 이동을 수행하고 스토리지, 성능 및 애플리케이션 요구사항을 충족하기 위해 볼륨 성능을 변경할 수 있습니다. 볼륨을 인스턴스에 연결한 후 일반 하드 드라이브처럼 사용할 수 있습니다. 데이터 손실 없이 볼륨 연결을 해제하여 다른 인스턴스에 연결할 수도 있습니다.
- 객체 스토리지
오브젝트 스토리지는 데이터베이스 백업, 애널리틱스 데이터, 이미지 및 비디오와 같은 풍부한 컨텐츠를 포함하여 모든 컨텐츠 유형의 구조적 및 비구조적 대량 데이터에 빠르게 접근할 수 있습니다. 인터넷을 통해 또는 클라우드 플랫폼 내에서 직접 안전하게 데이터를 저장하고 검색할 수 있습니다. 성능 또는 서비스 안정성이 저하되지 않으면서 스토리지를 원활하게 확장할 수 있습니다. 빠르고 즉각적이며 자주 액세스해야 하는 "핫" 스토리지에 표준 스토리지를 사용합니다. 장기간 보존하고 거의 액세스하지 않는 "콜드" 스토리지에 아카이브 스토리지를 사용합니다.
- 온프레미스 네트워크
이 네트워크는 조직에서 사용하는 로컬 네트워크입니다. 토폴로지의 대변 중 하나입니다.
- 로깅로깅은 확장 가능하고 전담 관리되는 서비스로, 클라우드의 리소스에서 다음 유형의 로그에 접근할 수 있습니다.
- 감사 로그: 감사 서비스에서 내보낸 이벤트와 관련된 로그입니다.
- 서비스 로그: API 게이트웨이, 이벤트, 기능, 로드 밸런싱, 오브젝트 스토리지 및 VCN 플로우 로그와 같은 개별 서비스에서 내보낸 로그입니다.
- 사용자정의 로그: 사용자정의 애플리케이션, 기타 클라우드 제공자 또는 온-프레미스 환경의 진단 정보를 포함하는 로그입니다.
- 모니터링
Oracle Cloud Infrastructure Monitoring 서비스는 측정지표를 사용하여 클라우드 리소스를 적극적이고 수동적으로 모니터링하여 이러한 측정지표가 알람 지정 트리거를 충족하면 통지하도록 리소스 및 경보를 모니터링합니다.
- 정책
Oracle Cloud Infrastructure Identity and Access Management 정책은 어떤 리소스에 접근할 수 있는 사용자와 방법을 지정합니다. 접근 권한은 그룹 및 구획 레벨에서 부여되므로 특정 구획 또는 테넌시 내에서 그룹에 특정 유형의 접근 권한을 부여하는 정책을 작성할 수 있습니다.
- IAM(ID 및 액세스 관리)
Oracle Cloud Infrastructure Identity and Access Management(IAM)는 Oracle Cloud Infrastructure(OCI) 및 Oracle Cloud Applications의 접근 제어 플레인입니다. IAM API 및 사용자 인터페이스를 통해 ID 도메인 및 ID 도메인 내의 리소스를 관리할 수 있습니다. 각 OCI IAM ID 도메인은 독립형 ID 및 액세스 관리 솔루션 또는 서로 다른 사용자 모집단을 나타냅니다.
- 감사
Oracle Cloud Infrastructure Audit 서비스는 지원되는 모든 Oracle Cloud Infrastructure 공용 API(애플리케이션 프로그래밍 인터페이스) 엔드포인트에 대한 호출을 로그 이벤트로 자동으로 기록합니다. 현재 모든 서비스는 Oracle Cloud Infrastructure Audit의 기록을 지원합니다.
- ZConverter 클라우드 재해 복구 관리자(ZDM)
ZMD는 백업, 마이그레이션, 재해 복구 및 랜섬웨어 보호를 지원합니다.
- . 지아
ZIA는 ZConverter의 독점적인 소스 애그노스틱 이미지 형식입니다. 운영 체제, 애플리케이션, 데이터, 관련 IT 서비스 및 필요한 종속성을 동시에 백업, 복제, 마이그레이션 및 복구하는 기능을 제공합니다.
권장 사항
- 데이터베이스
이 솔루션보다는 데이터베이스의 복제 기능을 사용하는 것이 좋습니다.
- 네트워크 및 DNS 분석
네트워크 및 DNS 결정은 일반적으로 재해 복구 시나리오 작업을 수행할 때 별도로 구성되고 관리됩니다.
- VCN
VCN을 생성할 때 VCN의 서브넷에 연결할 리소스의 수에 따라 필요한 CIDR 블록 수 및 각 블록의 크기를 결정합니다. 표준 전용 IP 주소 공간 내에 있는 CIDR 블록을 사용합니다.
전용 접속을 설정하려는 다른 네트워크(Oracle Cloud Infrastructure, 온프레미스 데이터 센터 또는 다른 클라우드 제공자)와 겹치지 않는 CIDR 블록을 선택합니다.
서브넷을 설계할 때는 트래픽 플로우와 보안 요구사항을 고려하십시오. 특정 계층 또는 역할 내의 모든 리소스를 보안 경계로 사용할 수 있는 동일한 서브넷에 연결합니다.
- 로드 밸런서 대역폭
로드 밸런서를 생성하는 동안 고정 대역폭을 제공하는 사전 정의된 구성을 선택하거나, 대역폭 범위를 설정하는 커스터마이징(가변형) 구성을 지정하고 서비스에서 트래픽 패턴을 기반으로 대역폭을 자동으로 확장할 수 있습니다. 어느 접근 방식이든 로드 밸런서를 생성한 후에는 언제든지 구성을 변경할 수 있습니다.
- ZConverter ZDM(Disaster Recovery Manager)에 대한 시스템 구성
다음 권장 사항을 사용하여 시스템을 구성할 수 있습니다.
- ZDM에 대한 최소 서버 사양: 코어 2개, 8GB RAM 및 60GB 루트 분할 영역이 있는 가상 시스템.
- 전체 및 증분 백업의 장기 보존을 위해 단일 객체 기반 저장소 저장소를 생성합니다. WORM(Write Once, Read Many) 상태에서 객체 스토리지를 구성하여 삭제, 손실 또는 손상된 데이터 및 랜섬웨어 공격으로부터 보호할 수 있습니다.
- Terraform을 사용하여 복구 시 애플리케이션 서버를 자동으로 프로비저닝합니다.
- Terraform을 사용하여 VCN, 서브넷, 게이트웨이 등을 자동으로 프로비저닝하여 추가 ZDM 쌍을 생성합니다.
고려 사항
ZDM을 사용하여 마이그레이션 및 재해 복구를 사용으로 설정할 때는 다음 옵션을 고려하십시오.
- 로드 밸런서
로드 밸런서에 이 솔루션을 적용할 수 없습니다.
- 복제 일정
복제 일정은 예상 RPO에 따라 달라집니다. 필요에 따라 복제 기간을 더 짧거나 길게 조정할 수 있습니다.
- 확장성
- 각 소스 및 대상 조합에는 ZConverter ZDM(재해 복구 관리자) 쌍이 필요합니다.
- 쓰기 집중적이거나 과도하게 많은 양의 데이터를 포함하는 소스 환경의 경우 소스 환경에 ZDM 서버를 추가하고 다음을 추가하여 복제 프로세스를 확장할 수 있습니다. ZDM VM에 대한 코어 및 RAM 또는 로컬 SSD 드라이브를 실행 중이거나 고성능 NAS(Network-Attached Storage)에 연결된 다중 프로세서 베어메탈 서버 플랫폼으로 이동
- 각 ZDM 쌍은 약 200대의 서버를 보호합니다. 단일 ZDM 쌍으로 지원할 수 있는 서버 수는 캡처 중인 데이터의 양에 따라 대부분 달라집니다.
- 보안
- ZConverter는 백업 시 애플리케이션, 데이터 및 운영 체제를 압축 및 암호화하며 복구 시까지 작업 로드는 대상 환경에서 암호화 및 압축된 상태로 유지됩니다.
- Oracle Cloud Infrastructure Identity and Access Management(IAM) 정책을 사용하여 클라우드 리소스에 접근할 수 있는 사용자와 수행할 수 있는 작업을 제어합니다.
- 암호 또는 기타 암호를 보호하려면 Oracle Cloud Infrastructure Vault 서비스를 사용해 보십시오.
- 비용
ZDM을 무료로 사용하여 운용 재해 복구 설치 완료, 재해 복구 드릴 교육, 복구 중 자동 프로비저닝 서버에 대한 Terraform 스크립트 생성 등의 개념 증명 배포를 설정할 수 있습니다. ZDM을 사용하면 클라우드 재해 복구, 마이그레이션, 온프레미스 및 클라우드 백업, 랜섬웨어 보호 등의 월별 구독 요금이 부과됩니다.
배치
- Oracle Cloud Marketplace로 이동하십시오.
- 앱 가져오기를 누릅니다.
- 화면 프롬프트를 따릅니다.
