Oracle Cloud Infrastructure Landing Zone을 사용하여 인터넷 영업 포털 배포

연방, 주 및 지방 정부 기관이 클라우드에서 워크로드를 구성하고 보호할 수 있도록 Mythics는 CIS(Center for Internet Security) 벤치마크를 충족하는 안전한 랜딩 존을 Oracle Cloud Infrastructure(OCI)에 배포했습니다.

Mythics는 OCI Landing Zone을 사용하여 인스턴스를 생성한 후 몇 시간 이내에 모든 환경을 신속하게 맞춤화, 구성 및 보호할 수 있습니다.

Mythics는 자체 OCI 테넌시에서 마케팅, 영업, 계약, 법률, 회계 및 운영 그룹을 지원하는 인터넷 영업 포털을 배포했습니다. Mythics는 이제 APEX 양식, 마법사 및 Oracle NetSuite와 통합된 데이터 웨어하우스를 사용하여 이들 각 부서의 내부 승인을 추적 및 라우팅할 수 있게 되었으며, 매월 수십만 건의 판매 트랜잭션을 생성하고 워크플로우 승인 트랜잭션을 이메일로 전송할 수 있게 되었습니다.

Mythics는 OCI Landing Zone을 사용하여 인터넷 판매 포털을 배포함으로써 다음과 같은 이점을 제공합니다.

  • 성능 및 가용성 향상: 이제 Mythics는 여러 컴퓨트 코어를 사용하여 트랜잭션을 빠르게 처리할 수 있으며, 로드 밸런서를 사용하여 고가용성을 유지할 수도 있습니다. Mythics는 재해 복구 기능을 활용하여 월말, 분기말 또는 연말 마감과 같은 계절적 폭주 시에도 필요에 따라 신속하게 확장 또는 축소할 수 있습니다.
  • 복잡한 보안 구성 자동화: Mythics는 인스턴스 생성 후 몇 시간 이내에 환경을 신속하게 맞춤화, 구성 및 보호할 수 있습니다.
  • 커스터마이징 가능한 보안 태세 생성: Mythics는 OCI Landing Zone 템플릿을 재사용 및 수정하고 이를 모든 공공 부문 또는 상용 고객 환경에 적용하여 OCI에서 모든 유형의 워크로드를 실행할 수도 있습니다.

구조

Mythics는 인터넷 영업 포털을 위한 환경을 보호하기 위해 Oracle Cloud Infrastructure(OCI) Landing Zone을 배포했습니다.

Mythics는 OCI Landing Zone 템플릿을 사용하여 VCN(가상 클라우드 네트워크)과 여러 서브넷 및 구획을 자동으로 생성했습니다. 서브넷은 네트워크 격리 및 세분화, 보안 목록, 경로 테이블 및 NSG(네트워크 보안 그룹)를 사용하여 생성되었습니다.

  • appdev-pvt: 응용 프로그램 리소스용 전용 서브넷
  • mgmt-pvt: 관리 리소스를 위한 전용 서브넷
  • db-pvt: 데이터베이스 리소스용 전용 서브넷
  • bastion-pvt: 배스천 호스트 액세스를 위한 전용 서브넷
  • bastion-pub: 배스천 호스트 액세스를 위한 공용 서브넷

Mythics는 구획을 사용하여 리소스에 대한 액세스를 그룹화하고 제어했습니다. Mythics는 그룹 및 정책을 생성한 다음 적절한 권한을 할당하여 리소스에 액세스할 수 있는 사용자를 제어함으로써 최소 권한 액세스 모델을 구현했습니다. 랜딩 존은 기본적으로 5개의 구획을 생성합니다.

  • megprod-network-cmpt: 네트워크 리소스에 대한 구획
  • megprod-security-cmpt: 통지, Cloud Guard 및 로그를 포함하는 보안 리소스에 대한 컴파트먼트입니다.
  • megprod-appdev-cmpt: APEX 및 애플리케이션 서버용 컴파트먼트
  • megprod-database-cmpt: 데이터베이스 서버용 컴파트먼트
  • megprod-mgmt-cmpt: 관리 리소스용 컴파트먼트

또한 Mythics는 OCI Landing Zone을 사용하여 보안 상태 관리를 위한 Oracle Cloud Guard, 로그를 통합하기 위한 OCI Logging, OCI Notifications 등의 보안 도구를 자동으로 배포했습니다. 그런 다음 Mythics는 다음을 포함하는 구성 요소의 레이어를 만듭니다.

  • 양식, 마법사 및 워크플로우의 로우 코드 애플리케이션 개발을 위한 APEX
  • 애플리케이션 프로세스용 가상 머신(VM) 인스턴스 2개, 고가용성을 위해 로드 균형 조정됨
  • 200,000개 이상의 현재 및 과거 판매 트랜잭션을 저장하기 위해 가상 머신 및 데이터 웨어하우스에서 실행되는 Oracle Database Cloud Service
  • 리소스 관리를 자동화하는 OCI Kubernetes Engine(OKE) 클러스터
  • OKE 클러스터에 포함된 Jenkins, Git 저장소, Oracle Linux Automation Manager(OLAM) 등의 도구를 사용하여 소프트웨어 개발, 테스트, 배포 및 관리 자동화
  • 온프레미스 네트워크를 통해 프라이빗 서브넷에서 인터넷에서 액세스할 수 있는 퍼블릭 서브넷에서 액세스를 제공하는 배스천 호스트입니다.

사용자는 인터넷 게이트웨이를 사용하여 인터넷 판매 포털에 액세스합니다. Mythics 개발자 및 관리자는 보안을 강화하기 위해 Tailscale을 사용하여 온프레미스 위치에서 환경을 관리합니다. 온프레미스 네트워크는 DRG(동적 라우팅 게이트웨이)에 연결된 고객의 온프레미스 장비(CPE)와 함께 VPN IPSec 터널을 사용하여 연결됩니다. 인터넷에서 Mythics 개발자는 어디서나 액세스할 수 있는 장치와 애플리케이션을 보호하는 VPN 서비스인 Tailscale을 사용하여 환경에 액세스합니다. Tailscale은 그룹, 정책 및 네트워크 규칙을 사용하는 것 외에도 Mythics가 에지 네트워크 액세스를 제어하여 부여한 액세스의 정확한 수준을 미세 조정할 수 있습니다. 예를 들어, Mythics 개발자는 OKE 클러스터 및 응용 프로그램에 액세스할 수 있고, 관리자는 응용 프로그램 서버 인스턴스에만 액세스할 수 있으며, 제로 트러스트 액세스 네트워크에서 추가 보안 계층을 만들 수 있습니다.

NAT 게이트웨이는 Oracle NetSuite와의 통합에 사용됩니다. Oracle NetSuite CRM/ERP는 15분마다 업데이트되며 일련의 APEX 대시보드 및 임시 보고서를 통해 매일 마이닝됩니다. REST API는 자동화 지점으로 사용되며 데이터베이스에서 NetSuite로 변경사항을 푸시합니다. Mythics는 추가 통합 지점을 통해 애플리케이션을 라이센스 통합관리자로 사용하여 무제한 라이센스 계약(ULA)을 통해 대규모 계약을 관리할 수 있습니다.

재해 복구의 경우 응용 프로그램이 능동-수동 구성으로 배치됩니다. 미국 동부 지역-애슈번은 주요 지역이며 미국 서부 지역-피닉스는 DR(재해 복구) 사이트입니다. 두 영역은 두 DRG 간에 원격 피어링을 사용하여 연결됩니다. 애슈번에서 오류가 발생할 경우 로드 밸런서는 사용자를 DR 사이트로 재지정합니다. 데이터베이스는 애슈번에서 피닉스로 Oracle Data Guard를 사용하여 복제됩니다. 파일 스토리지 서비스와 오브젝트 스토리지는 애슈번에서 피닉스로 복제됩니다. OCI 고유 백업 서비스는 인프라를 백업하는 데 사용됩니다.

Mythics의 향후 개선사항은 다음과 같습니다.
  • 더 많은 서비스형 플랫폼(PaaS) 옵션 활용
  • 가상 머신에서 실행되는 Oracle Database Cloud Service에서 Oracle Autonomous Database로 데이터베이스를 마이그레이션하여 Mythics 팀이 데이터베이스 운영 및 유지 관리에서 벗어날 수 있도록 지원

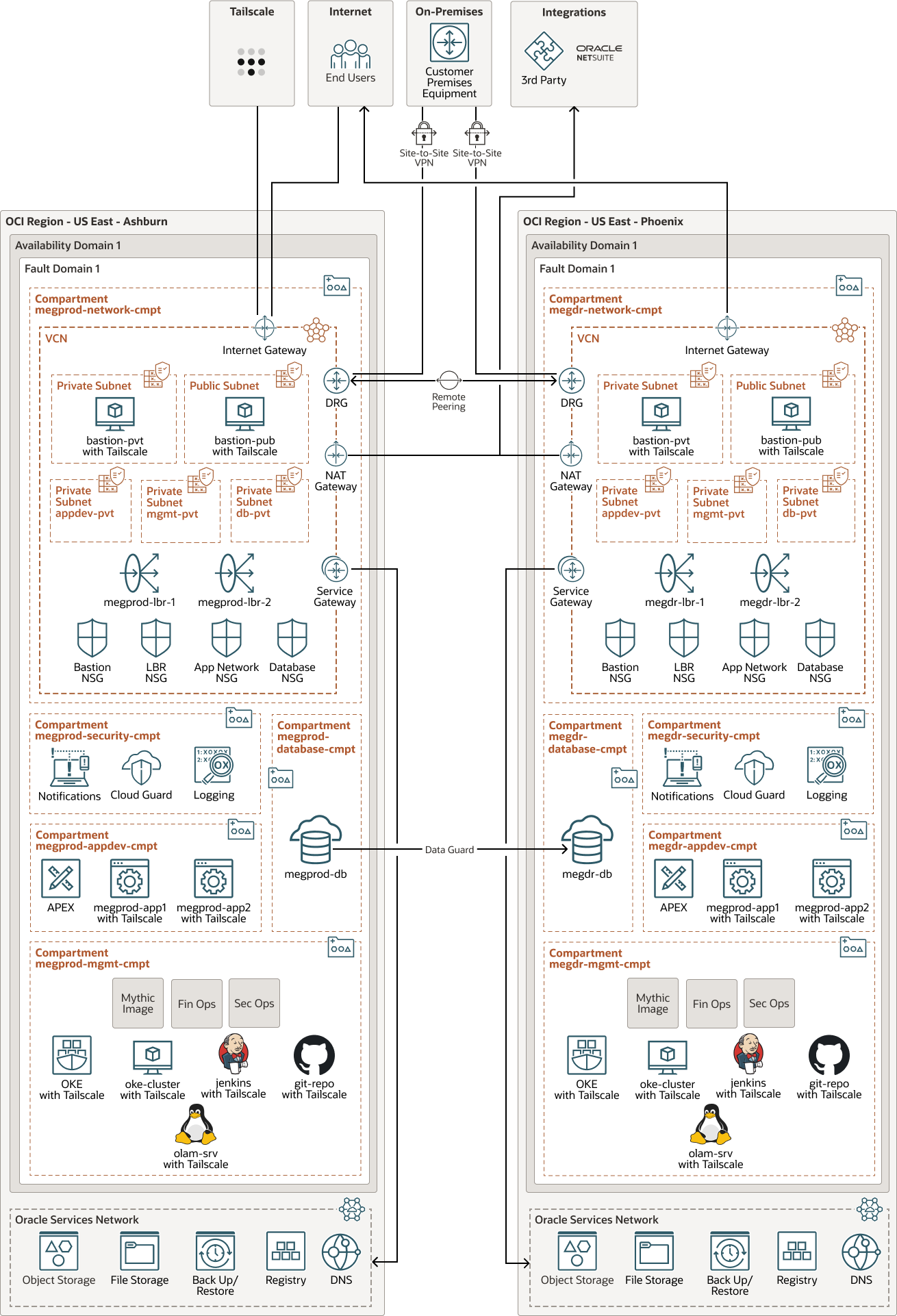

다음 다이어그램은 네트워킹 및 재해 복구 아키텍처를 보여 줍니다.



mythics-oci-아키텍처-oracle.zip

구조에는 다음과 같은 구성 요소가 있습니다.

  • Tenancy

    테넌시는 Oracle Cloud Infrastructure에 등록할 때 Oracle이 Oracle Cloud 내에서 설정하는 격리된 보안 분할영역입니다. 테넌시 내 Oracle Cloud에서 리소스를 생성, 구성 및 관리할 수 있습니다. 테넌시는 회사 또는 조직과 동의어입니다. 일반적으로 회사는 단일 테넌시를 가지며 해당 테넌시 내의 조직 구조를 반영합니다. 단일 테넌시는 대개 단일 구독과 연관되며, 단일 구독에는 일반적으로 하나의 테넌시만 포함됩니다.

  • 지역

    Oracle Cloud Infrastructure 리전은 가용성 도메인이라고 하는 데이터 센터가 하나 이상 포함된 지역화된 지리적 영역입니다. 지역은 다른 지역과 독립적이며, 먼 거리가 그들을 분리 할 수 있습니다 (국가 또는 대륙에 걸쳐).

  • 구획

    구획은 Oracle Cloud Infrastructure 테넌시 내의 지역 간 논리적 파티션입니다. 구획을 사용하여 Oracle Cloud 리소스에 대한 사용 할당량을 구성, 제어 및 설정할 수 있습니다. 지정된 구획에서 액세스를 제어하고 리소스에 대한 권한을 설정하는 정책을 정의합니다.

  • 가용성 도메인

    가용성 도메인은 한 지역 내의 독립형 독립 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 결함 허용을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 한 가용성 도메인의 장애가 해당 영역의 다른 가용성 도메인에 영향을 미치지 않아야 합니다.

  • 결함 도메인

    장애 도메인은 가용성 도메인 내의 하드웨어 및 인프라 그룹입니다. 가용성 도메인에는 독립적인 전원 및 하드웨어를 갖춘 3개의 장애 도메인이 있습니다. 여러 결함 도메인에 리소스를 분배할 때 응용 프로그램은 결함 도메인 내의 물리적 서버 오류, 시스템 유지 관리 및 전원 오류를 허용할 수 있습니다.

  • VCN(가상 클라우드 네트워크) 및 서브넷

    VCN은 Oracle Cloud Infrastructure 지역에서 설정한 맞춤형 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN을 통해 네트워크 환경을 제어할 수 있습니다. VCN에는 VCN 생성 후 변경할 수 있는 겹치지 않는 CIDR 블록이 여러 개 있을 수 있습니다. VCN을 서브넷으로 분할할 수 있습니다. 서브넷은 지역 또는 가용성 도메인으로 범위가 지정될 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속적인 주소 범위로 구성됩니다. 서브넷 생성 후 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.

  • 경로 테이블

    가상 라우팅 테이블에는 일반적으로 게이트웨이를 통해 서브넷에서 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함되어 있습니다.

  • 보안 목록

    각 서브넷에 대해 서브넷에 들어오고 나가도록 허용해야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.

  • 사이트 간 VPN

    사이트 간 VPN은 온프레미스 네트워크와 Oracle Cloud Infrastructure의 VCN 간에 IPSec VPN 연결을 제공합니다. IPSec 프로토콜 제품군은 패킷이 소스에서 대상으로 전송되기 전에 IP 트래픽을 암호화하고 트래픽이 도착하면 트래픽을 해독합니다.

  • 인터넷 게이트웨이

    인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 간의 트래픽을 허용합니다.

  • DRG(동적 경로 지정 게이트웨이)

    DRG는 VCN과 지역 외부 네트워크(예: 다른 Oracle Cloud Infrastructure 지역의 VCN, 온프레미스 네트워크 또는 다른 클라우드 공급자의 네트워크) 간에 동일한 지역의 VCN 간 전용(private) 네트워크 트래픽에 필요한 경로를 제공하는 가상 라우터입니다.

  • NAT(Network Address Translation) 게이트웨이

    NAT 게이트웨이를 사용하면 VCN의 전용 리소스가 수신 인터넷 연결에 이러한 리소스를 노출시키지 않고 인터넷의 호스트에 액세스할 수 있습니다.

  • 서비스 게이트웨이

    서비스 게이트웨이는 VCN에서 Oracle Cloud Infrastructure Object Storage와 같은 다른 서비스로의 액세스를 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 순회하지 않습니다.

  • 원격 피어링

    원격 피어링을 사용하면 VCN 리소스가 인터넷 또는 온프레미스 네트워크를 통해 트래픽을 라우팅하지 않고 전용(private) IP 주소를 사용하여 통신할 수 있습니다. 원격 피어링을 사용하면 다른 지역의 다른 VCN과 통신해야 하는 인스턴스에 대해 인터넷 게이트웨이 및 공용 IP 주소가 필요하지 않습니다.

  • 로드 밸런서

    Oracle Cloud Infrastructure Load Balancing 서비스는 단일 시작점에서 백엔드에 있는 여러 서버로 트래픽을 자동으로 배포합니다.

  • Oracle Base Database Service

    Oracle Base Database ServiceOracle Cloud Infrastructure(OCI) 데이터베이스 서비스로, 가상 머신에서 모든 기능을 갖춘 Oracle 데이터베이스를 구축, 확장 및 관리할 수 있습니다. Oracle Base Database Service는 로컬 스토리지 대신 OCI Block Volumes 스토리지를 사용하며, Oracle RAC(Oracle Real Application Clusters)를 실행해 가용성을 개선할 수 있습니다.

  • Data Guard

    Oracle Data Guard and Oracle Active Data Guard provide a comprehensive set of services that create, maintain, manage, and monitor one or more standby databases and that enable production Oracle databases to remain available without interruption. Oracle Data Guard는 인메모리 복제를 사용하여 이러한 대기 데이터베이스를 운영 데이터베이스의 복사본으로 유지 관리합니다. 계획되거나 계획되지 않은 운용중단으로 인해 운용 중인 데이터베이스를 사용할 수 없게 되면 Oracle Data Guard에서 대기 데이터베이스를 운용 롤로 전환하여 운용중단과 연관된 작동 중지 시간을 최소화할 수 있습니다. Oracle Active Data Guard는 읽기 대부분 작업 로드를 대기 데이터베이스로 오프로드하는 추가 기능을 제공하며 고급 데이터 보호 기능도 제공합니다.

  • Cloud Guard

    Oracle Cloud Guard를 사용하여 Oracle Cloud Infrastructure에서 리소스의 보안을 모니터링하고 유지 관리할 수 있습니다. Cloud Guard는 정의 가능한 감지자 레시피를 사용하여 리소스에서 보안 취약점을 검사하고 운영자 및 사용자에게 특정 위험한 작업을 모니터합니다. 잘못 구성되거나 안전하지 않은 작업이 감지되면 Cloud Guard는 정의할 수 있는 응답기 레시피를 기반으로 수정 조치를 권장하고 해당 작업을 수행하는 데 도움을 줍니다.

  • APEX 서비스

    Oracle APEXOracle Database가 설치된 모든 곳에 배포할 수 있는 확장성과 기능이 풍부하고 안전한 엔터프라이즈 앱을 구축할 수 있게 해주는 로우코드 개발 플랫폼입니다. 정교한 솔루션을 제공하기 위해 방대한 기술 분야의 전문가가 될 필요는 없습니다. Oracle APEX에는 사용자 인터페이스 테마, 탐색 제어, 폼 처리기 및 애플리케이션 개발 프로세스를 가속화하는 유연한 보고서와 같은 내장 기능이 포함되어 있습니다.

  • 통지

    Oracle Cloud Infrastructure Notifications 서비스는 Oracle Cloud Infrastructure에서 호스팅되는 애플리케이션에 대해 안전하고 안정적이며 대기시간이 짧고 내구성 있는 메시지를 전달하여 게시-구독 패턴을 통해 분산된 구성요소로 메시지를 방송합니다.

  • 로깅
    로깅은 클라우드의 리소스에서 다음 유형의 로그에 액세스할 수 있는 확장성이 뛰어난 완전 관리형 서비스입니다.
    • 감사 로그: 감사 서비스에서 내보낸 이벤트와 관련된 로그입니다.
    • 서비스 로그: API 게이트웨이, 이벤트, 함수, 로드 밸런싱, 오브젝트 스토리지, VCN 플로우 로그와 같은 개별 서비스에서 내보낸 로그입니다.
    • 사용자 정의 로그: 사용자 정의 응용 프로그램, 다른 클라우드 공급자 또는 온프레미스 환경의 진단 정보를 포함하는 로그입니다.
  • Kubernetes Engine

    Oracle Cloud Infrastructure Kubernetes Engine(OCI Kubernetes Engine 또는 OKE)는 컨테이너화된 애플리케이션을 클라우드에 배포하는 데 사용할 수 있는 확장 가능한 고가용성 완전 관리형 서비스입니다. 애플리케이션에 필요한 컴퓨트 리소스를 지정하면 Kubernetes Engine이 기존 테넌시의 Oracle Cloud Infrastructure에서 프로비저닝합니다. OKE는 Kubernetes를 사용하여 호스트 클러스터 전반에서 컨테이너화된 애플리케이션의 배포, 확장 및 관리를 자동화합니다.

  • 오브젝트 스토리지

    Oracle Cloud Infrastructure Object Storage를 사용하면 데이터베이스 백업, 분석 데이터, 이미지 및 비디오와 같은 리치 콘텐츠 등 모든 콘텐츠 유형의 대량의 구조적 및 비구조적 데이터에 빠르게 액세스할 수 있습니다. 인터넷 또는 클라우드 플랫폼 내에서 직접 안전하고 안전하게 데이터를 저장하고 검색할 수 있습니다. 성능 또는 서비스 안정성이 저하되지 않고 스토리지를 확장할 수 있습니다. 빠르고 즉각적이며 자주 액세스하는 데 필요한 "핫" 스토리지에 표준 스토리지를 사용합니다. 장기간 보존하고 거의 또는 거의 액세스하지 않는 "콜드" 스토리지에 아카이브 스토리지를 사용합니다.

  • 파일 스토리지

    Oracle Cloud Infrastructure File Storage 서비스는 지속성, 확장성, 보안성을 갖춘 엔터프라이즈급 네트워크 파일 시스템을 제공합니다. VCN의 베어 메탈, 가상 시스템 또는 컨테이너 인스턴스에서 파일 스토리지 서비스 파일 시스템에 연결할 수 있습니다. Oracle Cloud Infrastructure FastConnect 및 IPSec VPN을 사용하여 VCN 외부에서 파일 시스템에 액세스할 수도 있습니다.

  • DNS

    Oracle Cloud Infrastructure DNS(Domain Name System) 서비스는 확장성이 뛰어난 글로벌 애니캐스트 DNS(Domain Name System) 네트워크로, 향상된 DNS 성능, 복원성 및 확장성을 제공하여 최종 사용자가 어디서나 인터넷 애플리케이션에 빠르게 연결할 수 있도록 합니다.

  • 레지스트리

    Oracle Cloud Infrastructure Registry는 개발-운영 워크플로우를 간소화할 수 있는 Oracle 관리 레지스트리입니다. 레지스트리를 사용하면 Docker 이미지와 같은 개발 아티팩트를 쉽게 저장, 공유 및 관리할 수 있습니다. Oracle Cloud Infrastructure의 가용성과 확장성이 뛰어난 아키텍처는 애플리케이션을 안정적으로 배포하고 관리할 수 있도록 보장합니다.

확인

  • Authors: Robert Huie, Sasha Banks-Louie
  • 제공자: Robert Lies
