OCI 및 Wireshark용 VTAP와 관련된 네트워크 문제 해결
OCI(Oracle Cloud Infrastructure)용 VTAP(가상 테스트 접근 지점)는 네트워크 트래픽에 대한 통찰력을 제공하고 심층 네트워크 분석에 필요한 데이터를 캡처합니다. OCI용 VTAP는 성능에 영향을 주지 않고 문제 해결, 보안 분석 및 데이터 모니터링을 지원하기 위해 OCI 네트워크 패킷 캡처 및 대역 외 검사를 지원합니다.
- 단일 컴퓨팅 인스턴스
- LBaaS(애플리케이션 로드 밸런서) (계층 7, 프록시 로드 밸런서)
- DBaaS(Database-as-a-Service) (DBaaS)
- Exadata VM 클러스터
- 전용 끝점을 사용하는 Autonomous Data Warehouse 인스턴스
대상은 VTAP에서 미러링된 트래픽을 수신하는 리소스입니다. VTAP targets는 다음일 수 있습니다.
- 네트워크 로드 밸런서(계층 4, 비프록시 로드 밸런서)
구조
이 참조 아키텍처는 OCI 및 Wireshark용 VTAP를 사용하여 OCI 인프라의 다양한 지점에서 네트워크 트래픽을 모니터링하고 OCI 테넌시의 네트워크 관련 문제를 해결하기 위한 비용 효율적인 솔루션을 구현하는 방법을 보여줍니다.

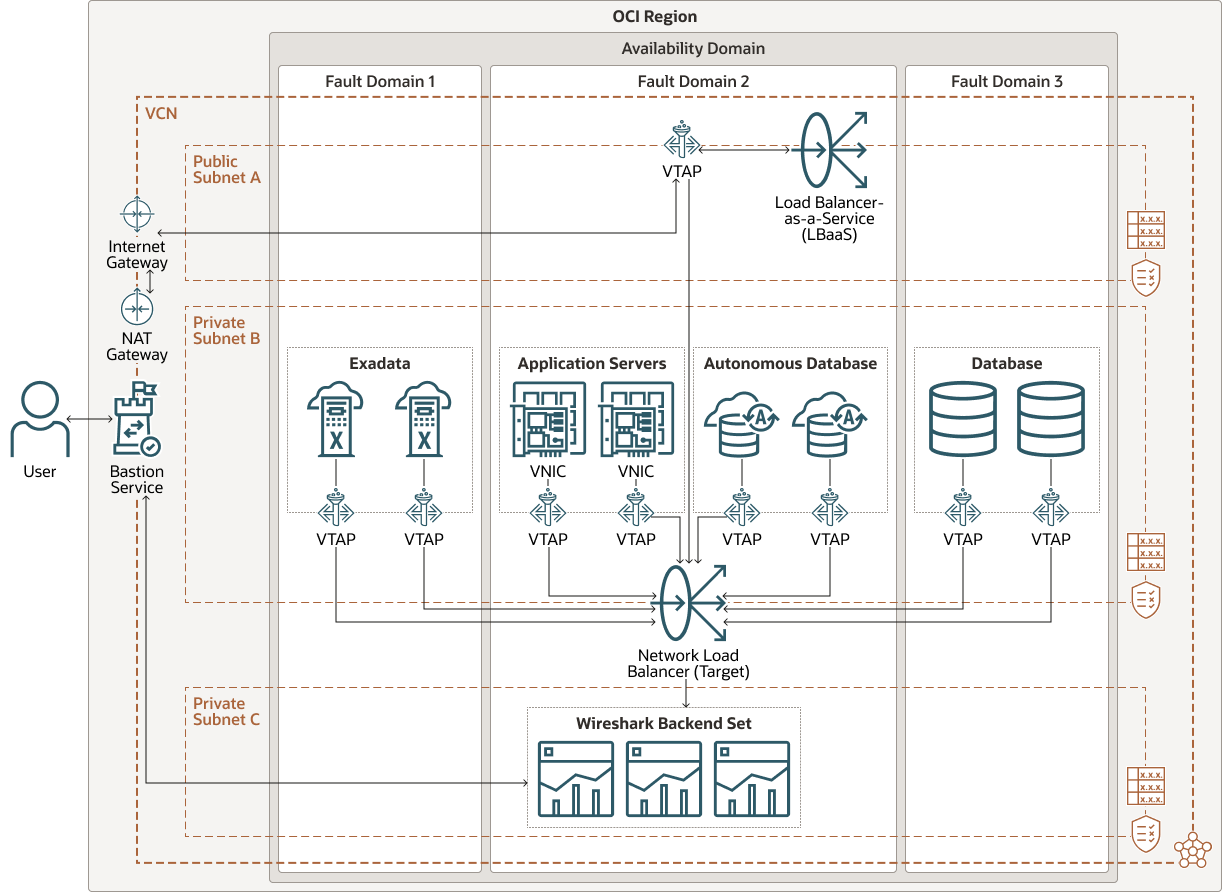

다음 다이어그램은 이 참조 구조를 보여 줍니다.
oci-vtap-network-wireshark-arch-oracle.zip
- 공용 서브넷의 LBaaS(계층 7, 프록시 로드 밸런서)
- 로드 밸런서가 트래픽을 전달하는 애플리케이션 서버의 VNIC
- 전용 서브넷의 Exadata 클러스터
- 전용 서브넷의 DBaaS 시스템
- 전용 끝점(PE)을 통해 액세스되는 자율운영 데이터베이스
다음으로 트래픽 세부정보를 캡처하고 캡처 필터를 적용할 소스를 사용하여 OCI 콘솔에서 VTAP로 이동해야 합니다. 캡처 필터에서는 다음 요소를 기준으로 필요한 트래픽만 캡처할 수 있습니다.
- 트래픽 방향
- 수신
- 송신
- IPv4 CIDR 또는 IPv6 접두어
- 소스
- 대상
- IP 프로토콜
- 모든 트래픽
- ICMP: ICMP 유형, ICMP 코드
- TCP: 소스 포트 범위, 대상 포트 범위
- UDP
- 소스 포트 범위
- 대상 포트 범위
- ICMPv6
- ICMPv6 유형
- ICMPv6 코드
구조에는 다음과 같은 구성 요소가 있습니다.
- VTAP(가상 테스트 액세스 지점)
VTAP(가상 테스트 액세스 지점)는 지정된 소스에서 선택한 대상으로 트래픽을 미러링하여 문제 해결, 보안 분석 및 데이터 모니터링을 용이하게 합니다. VTAP는 VTAP가 미러링하는 트래픽을 제어하는 규칙 세트가 포함된 캡처 필터를 사용합니다.
- Wireshark 호스트
Wireshark는 트래픽을 캡처 및 분석할 수 있도록 하는 무료 오픈 소스 패킷 분석기입니다. 이 참조 아키텍처에서 Wireshark 호스트는 네트워크 트래픽을 캡처하며 캡처된 패킷 데이터를 가능한 한 자세히 표시할 수 있습니다. 트래픽은 명령줄에서 분석하거나 Wireshark UI를 사용하여 시스템에 다운로드하여 그래픽 분석을 수행할 수 있습니다.
- LBaaS(서비스형 로드 밸런서)(계층 7, 프록시 로드 밸런서)
Oracle Cloud Infrastructure Load Balancing 서비스(계층 7, 프록시 로드 밸런서)는 단일 시작점에서 백엔드의 여러 서버로 트래픽을 자동으로 분산할 수 있습니다.
- 네트워크 로드 밸런서(계층 4, 비프록시 로드 밸런서)
네트워크 로드 밸런서(계층 4, 비프록시 로드 밸런서)는 한 시작점에서 가상 클라우드 네트워크 내 여러 백엔드 서버로 자동화된 트래픽 분배를 제공합니다. 연결 레벨에서 작동하며 Layer3/Layer4(IP 프로토콜) 데이터를 기반으로 들어오는 클라이언트 연결을 정상 백엔드 서버로 로드 밸런싱합니다.
- 배스천 서비스
Oracle Cloud Infrastructure 배스천 서비스는 공용 엔드포인트가 없으며 베어메탈 및 가상 머신과 같은 엄격한 리소스 접근 제어가 필요한 리소스에 대해 제한적이고 시간 제한적인 보안 접근을 제공합니다. 이 참조 아키텍처에서 Bastion 서비스를 사용하면 Wireshark 호스트에 공용 끝점이 없는 경우에도 백엔드 Wireshark 호스트에 안전하게 액세스할 수 있습니다.
- 지역
Oracle Cloud Infrastructure 지역은 가용성 도메인이라고 하는 하나 이상의 데이터 센터를 포함하는 지역화된 지리적 영역입니다. 지역은 다른 지역과 독립적이며, 방대한 거리로 이들을 분리할 수 있습니다(국가 또는 대륙 간).
- 가용성 도메인
가용성 도메인은 한 지역 내의 독립형 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 내결함성을 제공하는 다른 가용성 도메인의 리소스와 분리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 하나의 가용성 도메인에서 장애가 발생하면 해당 영역의 다른 가용성 도메인에 영향을 주지 않습니다.
- 결함 도메인
장애 도메인은 한 가용성 도메인 내 하드웨어 및 인프라의 그룹입니다. 각 가용성 도메인은 3개의 장애 도메인과 독립적인 전원 및 하드웨어를 제공합니다. 여러 장애 도메인에 리소스를 분산하면 애플리케이션은 장애 도메인 내에서 물리적 서버 장애, 시스템 유지보수 및 전원 장애를 허용할 수 있습니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN은 Oracle Cloud Infrastructure 영역에서 설정하는 커스터마이징 가능한 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN도 네트워크 환경을 완벽하게 제어할 수 있습니다. VCN에는 VCN을 생성한 후 변경할 수 있는 겹치지 않는 여러 CIDR 블록이 있을 수 있습니다. VCN을 서브넷으로 분할할 수 있으며, 지역 또는 가용성 도메인으로 범위가 지정될 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속적인 주소 범위로 구성됩니다. 서브넷을 생성한 후 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 독립 데이터베이스
Oracle Cloud Infrastructure 자율운영 데이터베이스는 트랜잭션 처리 및 데이터 웨어하우징 워크로드에 사용할 수 있는 사전 구성된 전담 관리 데이터베이스 환경입니다. 하드웨어를 구성 또는 관리하거나 소프트웨어를 설치할 필요가 없습니다. Oracle Cloud Infrastructure는 데이터베이스 생성과 데이터베이스 백업, 패치, 업그레이드 및 튜닝을 처리합니다.
- Exadata DB 시스템
Exadata Cloud Service를 사용하면 클라우드에서 Exadata의 기능을 활용할 수 있습니다. 유연한 X8M 시스템을 프로비저닝하여 필요에 따라 시스템에 데이터베이스 컴퓨트 서버 및 스토리지 서버를 추가할 수 있습니다. X8M 시스템은 고대역폭 및 짧은 대기 시간, 영구 메모리(PMEM) 모듈, 지능형 Exadata 소프트웨어를 위한 RoCE(RDMA over Converged Ethernet) 네트워킹을 제공합니다. 쿼터 랙 X8 시스템과 동일한 구성을 사용하여 X8M 시스템을 프로비저닝한 다음 프로비저닝 후 언제든지 데이터베이스 및 스토리지 서버를 추가할 수 있습니다.
- 애플리케이션 서버
응용 프로그램 서버는 데이터베이스와 같이 재해 발생 시 처리를 인계할 보조 피어를 사용합니다. Application Server는 데이터베이스와 파일 시스템에 모두 저장된 구성과 메타 데이터를 사용합니다. 애플리케이션 서버 클러스터링은 단일 영역의 범위 내에서 보호를 제공하지만 지속적인 수정과 새로운 배포를 일관된 재해 복구를 위해 지속적으로 보조 위치에 복제해야 합니다.
- 경로 테이블
가상 라우트 테이블에는 일반적으로 게이트웨이를 통해 서브넷에서 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함됩니다.
- 보안 목록
각 서브넷에 대해 서브넷에 들어오고 나가야 하는 트래픽의 소스, 대상, 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
권장 사항
- VCN
VCN을 생성할 때 VCN의 서브넷에 연결할 리소스의 수에 따라 필요한 CIDR 블록 수 및 각 블록의 크기를 결정합니다. 표준 전용 IP 주소 공간 내에 있는 CIDR 블록을 사용합니다.
전용 접속을 설정하려는 다른 네트워크(Oracle Cloud Infrastructure, 온프레미스 데이터 센터 또는 다른 클라우드 제공자)와 겹치지 않는 CIDR 블록을 선택합니다.
VCN을 생성한 후 해당 CIDR 블록을 변경, 추가 및 제거할 수 있습니다.
서브넷을 설계할 때는 트래픽 플로우와 보안 요구사항을 고려하십시오. 특정 계층 또는 역할 내의 모든 리소스를 보안 경계로 사용할 수 있는 동일한 서브넷에 연결합니다.
- LBaaS(계층 7, 프록시 로드 밸런서) 대역폭
로드 밸런서를 생성하는 동안 고정 대역폭을 제공하는 사전 정의된 구성을 선택하거나, 대역폭 범위를 설정하는 커스터마이징(가변형) 구성을 지정하고 서비스에서 트래픽 패턴을 기반으로 대역폭을 자동으로 확장할 수 있습니다. 어느 접근 방식이든 로드 밸런서를 생성한 후에는 언제든지 구성을 변경할 수 있습니다.
- 네트워크 로드 밸런서(계층 4, 비프록시 로드 밸런서)
전용 또는 공용 네트워크 로드 밸런서를 사용할지 여부를 지정한 다음 리스너 및 백엔드 집합을 생성합니다. VXLAN용 포트인 UDP 포트 4789에 대한 리스너를 설정하는 것이 좋습니다. VXLAN에서는 VTAP 미러링된 트래픽이 캡슐화됩니다. 이렇게 하면 네트워크 로드 밸런서가 모든 이중화된 트래픽을 수신하고 로드 밸런싱을 진행합니다.
고려 사항
이 참조 구조를 배치할 때는 다음 옵션을 고려하십시오.
- 비용
OCI 구독을 사용하는 경우 VTAP 생성 비용이 발생하지 않습니다. VTAP의 대상으로 사용되는 네트워크 로드 밸런서는 무료 계층의 일부입니다. Wireshark용 호스트된 VM도 무료 계층에 있을 수 있습니다.
