FortiGate를 통해 Oracle Cloud Infrastructure에서 실행되는 워크로드 보호
OCI(Oracle Cloud Infrastructure)는 동급 최강의 보안 기술 및 운영 프로세스를 제공하여 엔터프라이즈 클라우드 서비스를 보호합니다. 하지만 클라우드의 보안은 공동 책임 모델을 기반으로 합니다. Oracle은 클라우드 운영 및 서비스를 관리하는 데이터 센터 시설, 하드웨어 및 소프트웨어와 같은 기본 인프라의 보안을 담당합니다. 고객은 작업 부하를 보호하고 해당 서비스와 애플리케이션을 안전하게 구성하여 규정 준수 의무를 충족할 수 있습니다.
기업은 새로운 애플리케이션을 개발하고 내부 데이터 센터를 확장하며 궁극적으로 퍼블릭 클라우드의 탄력성을 활용하기 위해 Oracle의 2세대 클라우드 인프라로 전환하고 있습니다. 이러한 기업들은 OCI에서 자체 애플리케이션과 데이터를 보호할 수 있도록 Fortinet로 전환하고 있습니다.
Fortinet Adaptive Cloud Security 솔루션은 클라우드 기반 애플리케이션에 대한 다계층 보안을 통해 온프레미스 데이터 센터 및 클라우드 환경 전반에서 워크로드 및 애플리케이션을 보호합니다. Fortinet Security Fabric은 데이터 센터 및 클라우드를 확장하여 프라이빗, 퍼블릭 및 하이브리드 클라우드 전반의 물리적, 가상 또는 클라우드 인프라에 관계 없이 보안 상태, 정책 관리 및 거버넌스 보고를 위한 단일 콘솔, 이벤트 모니터링을 제공합니다.
Fortinet 솔루션은 온디맨드 방식과 BYOL(자체 라이센스 적용) 목록에서 모두 이용할 수 있습니다.
구조
이 참조 아키텍처는 조직이 FortiGate 방화벽을 사용하고 동적 라우팅 게이트웨이(DRG)를 사용하여 OCI에 배포되는 Oracle E-Business Suite 및 PeopleSoft와 같은 Oracle 애플리케이션을 보호하는 방법을 보여줍니다.
이러한 트래픽 흐름을 보호하기 위해 Fortinet은 트래픽이 전송 허브를 통해 라우팅되고 여러 개별 네트워크(스포크)에 연결되는 허브 및 스포크 토폴로지를 사용하여 네트워크를 분할할 것을 권장합니다. 고가용성 FortiGate 클러스터를 배치했는지 확인합니다. 인터넷과 온프레미스, 또는 Oracle Services Network에 이르기까지 모든 스포크 간의 트래픽은 허브를 통해 라우팅되며, 모든 규모의 조직을 위한 차세대 방화벽, 내부 세분화 방화벽 또는 VPN(Virtual Private Network) 게이트웨이로 배포할 수 있는 유연성을 갖추고 있는 Fortinet의 FortiGate 방화벽을 통해 검사됩니다. 높은 성능, 보안 효율성 및 깊은 가시성을 통해 사이버 위협에 대비합니다.
스포크 역할을 하는 자체 VCN(가상 클라우드 네트워크)에 애플리케이션의 각 계층을 배치합니다. 허브 VCN에는 FortiGate 활성-수동 고가용성 클러스터, Oracle 인터넷 게이트웨이, DRG 및 Oracle Service 게이트웨이가 포함되어 있습니다.
이 아키텍처는 다중 스포크 연결을 위한 확장성이 뛰어난 모듈식 설계를 제공할 수 있으며, 각 스포크 네트워크는 웹, 응용 프로그램 및 데이터베이스와 같은 하나의 응용 프로그램의 계층을 나타냅니다. 이 솔루션은 운영 , 테스트 , 개발 , 그리고 지역 , 온프레미스 데이터 센터 , 멀티 클라우드와 같은 다양한 인프라 환경에서 모두 작동합니다 .
허브 VCN은 DRG를 통해 Spoke VCN에 연결됩니다. 모든 스포크 트래픽은 라우팅 테이블 규칙을 사용하여 검사를 위해 VCN 수신 라우팅 테이블을 사용하여 DRG를 통해 허브로 트래픽을 라우팅합니다.
FortiManager를 사용하여 FortiGate 방화벽을 관리할 수도 있습니다. FortiManager의 단일 창 관리는 Fortinet 보안 패브릭을 중심으로 구축된 중앙 집중식 관리 및 프로비저닝 전략을 제공하여, 조직의 네트워크 인프라 및 보안 아키텍처를 긴밀하게 통합하여 장치, 어플리케이션 및 사용자에 대한 액세스 제어, 세분화 및 일관된 보호를 적용합니다.
다음 다이어그램은 이 참조 아키텍처를 보여줍니다.

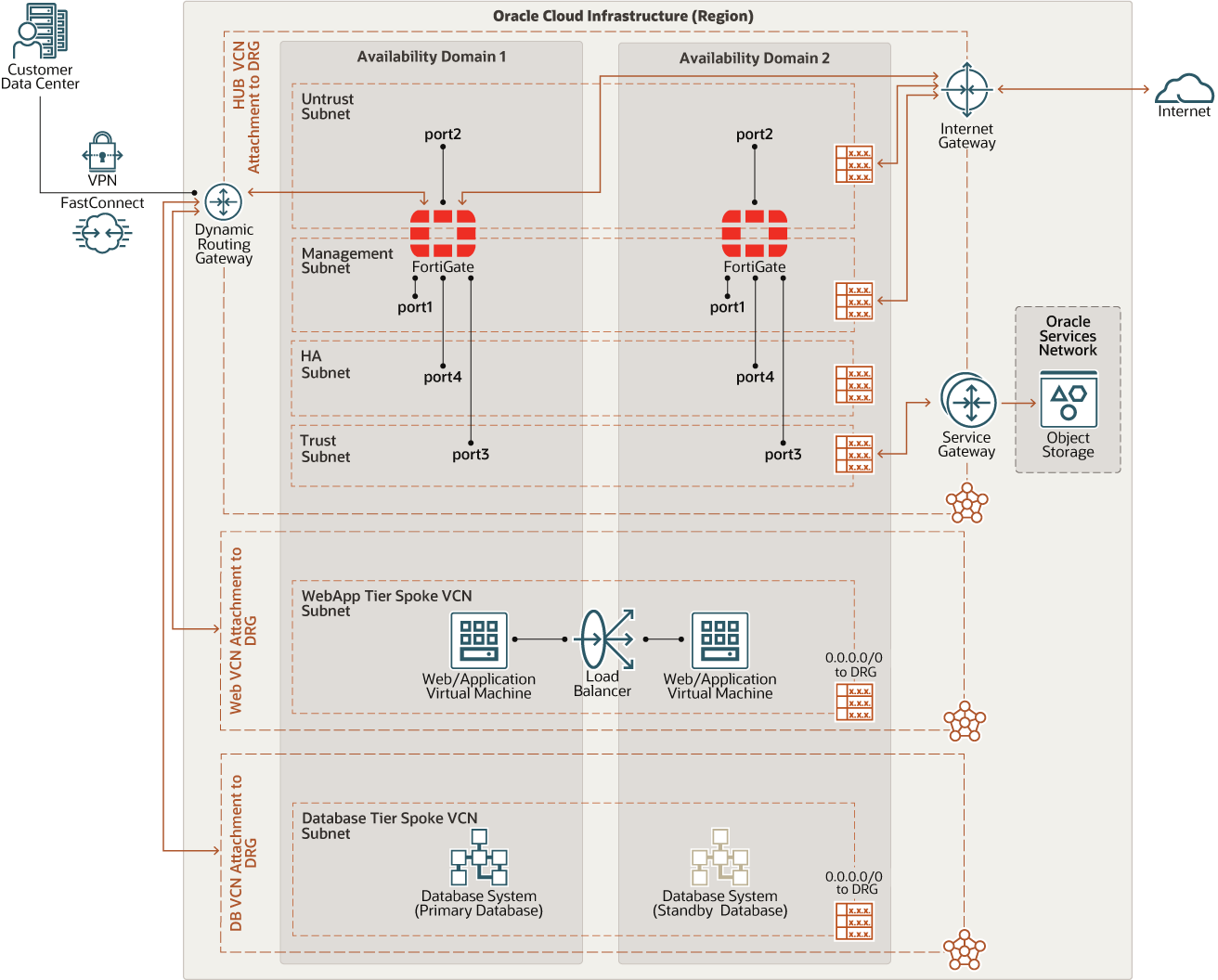

그림 fortigate-oci-arch.png에 대한 설명
- 북쪽 인바운드 트래픽

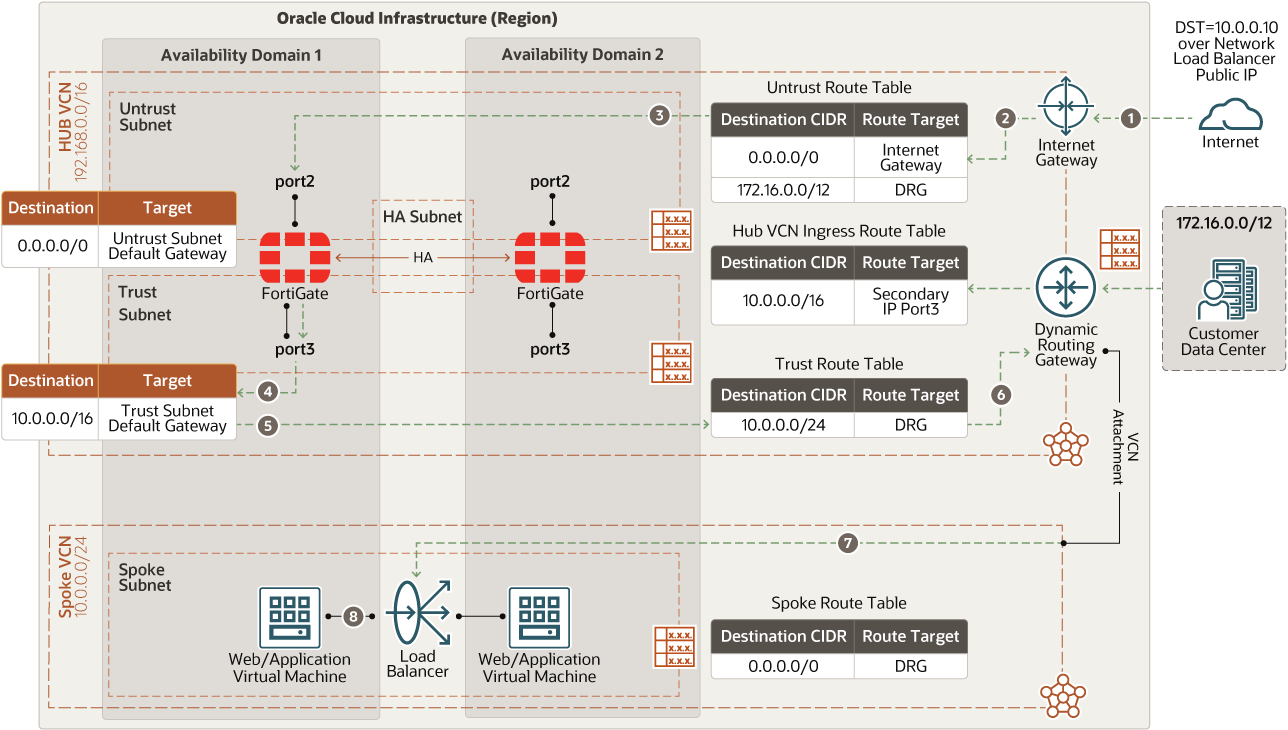

다음 다이어그램은 북쪽 인바운드 트래픽이 인터넷 및 원격 데이터 센터에서 웹 애플리케이션 계층에 액세스하는 방법을 보여줍니다.
- 북부 아웃바운드 트래픽
다음 다이어그램은 웹 애플리케이션 및 데이터베이스 계층에서 인터넷으로의 송신 연결이 소프트웨어 업데이트 및 외부 웹 서비스에 대한 액세스를 제공하는 방법을 보여줍니다.

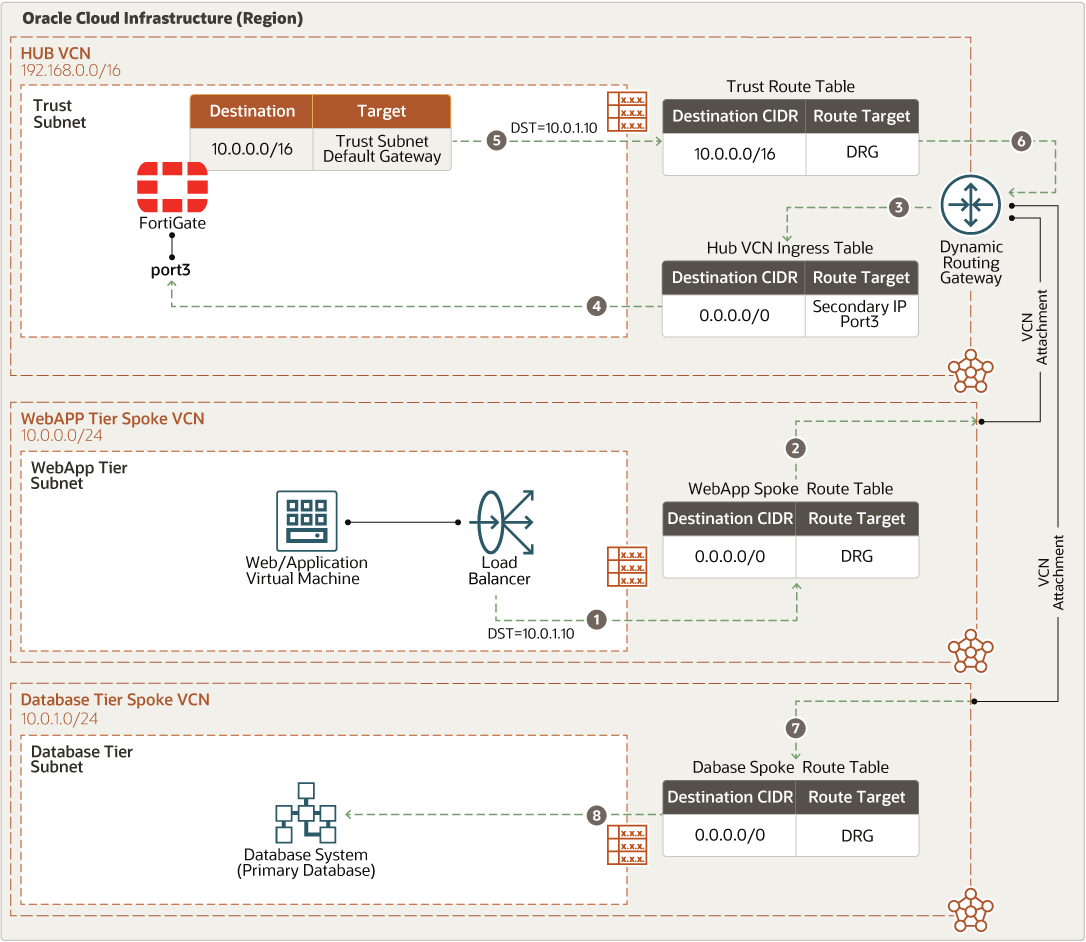

- East-west Traffic(웹에서 데이터베이스까지)
다음 다이어그램은 트래픽이 웹 애플리케이션에서 데이터베이스 계층으로 이동하는 방법을 보여줍니다.
- 동부 트래픽(데이터베이스-웹)
다음 다이어그램은 트래픽이 데이터베이스 계층에서 웹 애플리케이션으로 이동하는 방법을 보여줍니다.

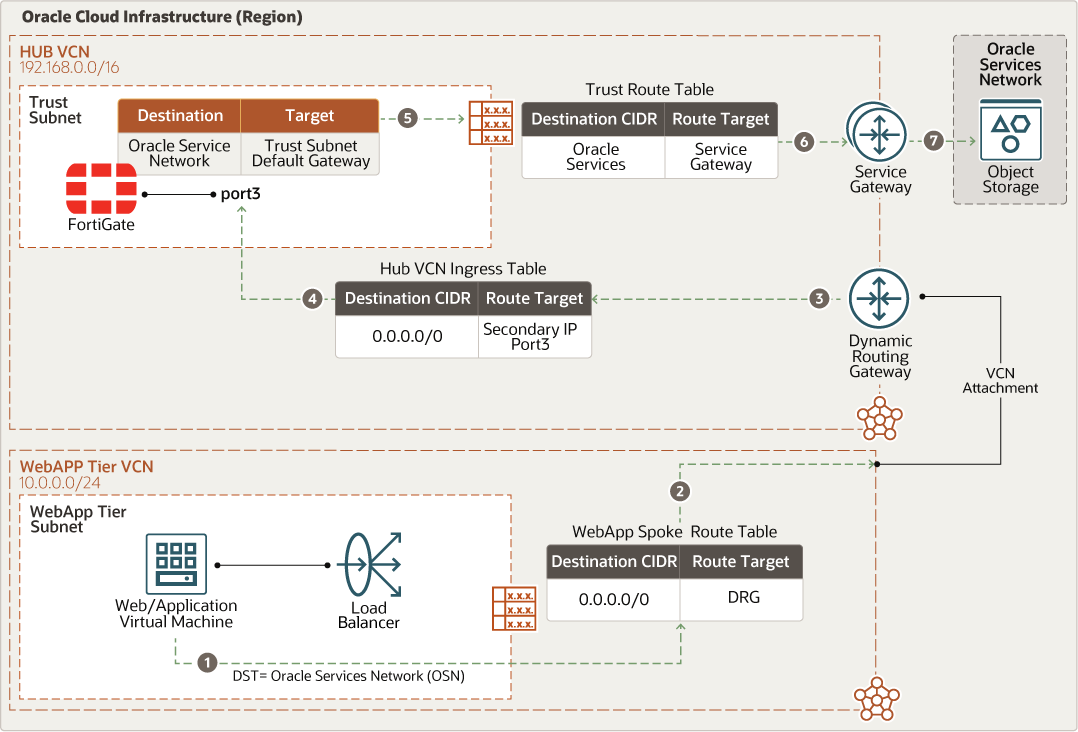

- 동서 트래픽(Web Application to Oracle Services Network)
다음 다이어그램은 트래픽이 웹 애플리케이션에서 Oracle Services Network로 이동하는 방법을 보여줍니다.

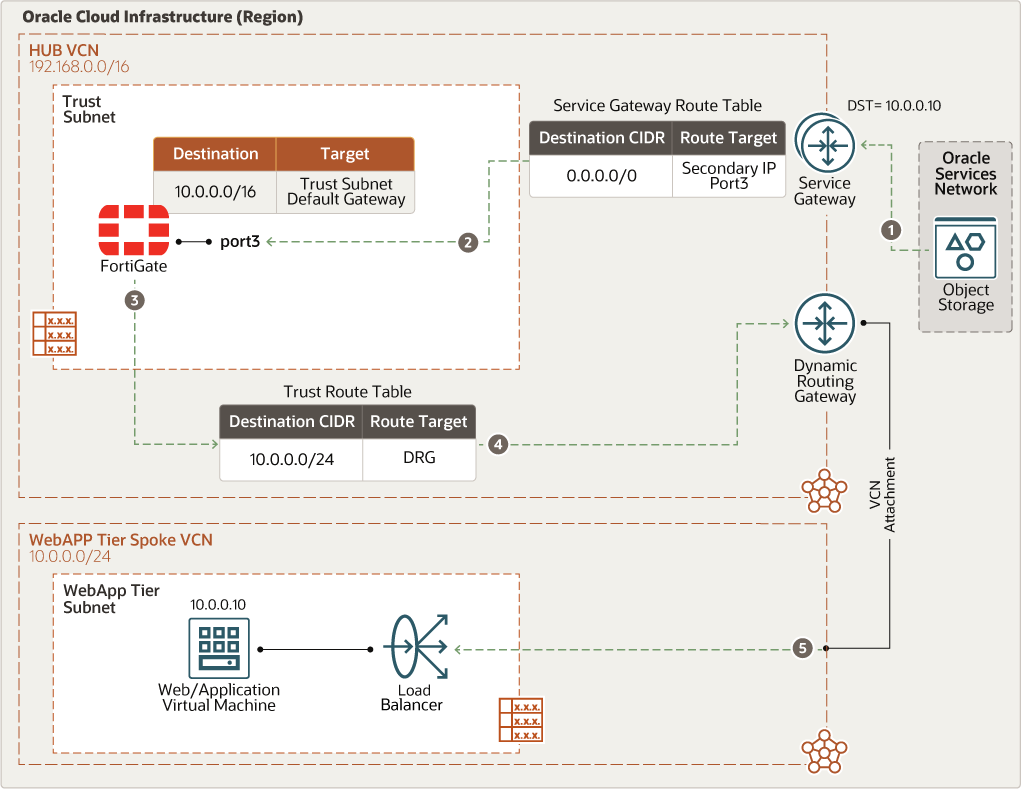

- 동서 트래픽(Oracle Services Network to Web Application)
다음 다이어그램은 트래픽이 Oracle Services Network에서 웹 응용 프로그램으로 이동하는 방법을 보여줍니다.
- Fortinet FortiGate 차세대 방화벽
내부 세그먼트와 미션 크리티컬 환경을 보호하기 위한 위협 보호, SSL 검사, 초저 대기 시간 등 네트워크 및 보안 서비스를 제공합니다. 또한 성능 향상을 위해 직접 단일 루트 I/O 가상화(SR-IOV)를 지원합니다. FortiGate은 Oracle Cloud Marketplace에서 직접 배포할 수 있습니다.
- Fortinet FortiManager
네트워크에서 단일 화면 관리를 제공하고 네트워크 작업에 실시간 및 기록 뷰를 제공합니다.
- Oracle E-Business Suite 또는 PeopleSoft 애플리케이션 계층
Oracle E-Business Suite 또는 PeopleSoft 애플리케이션 서버와 파일 시스템으로 구성
- Oracle E-Business Suite 또는 PeopleSoft 데이터베이스 계층
Oracle Database 서비스로 구성되었지만 Oracle Exadata Database Cloud 서비스 또는 Oracle Database로 제한되지 않음.
- 영역
OCI 지역은 가용성 도메인이라는 하나 이상의 데이터 센터를 포함하는 현지화된 지리적 영역입니다. 지역은 다른 지역에 독립적이며, 거리가 먼 나라 전체나 대륙을 구분할 수 있습니다.
- 가용성 도메인
가용성 도메인은 한 지역 내의 독립형 독립적인 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 내결함성을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 한 가용성 도메인에서 장애가 발생해도 해당 지역의 다른 가용성 도메인에 영향을 주지 않습니다.
- 결함 도메인
장애 도메인은 한 가용성 도메인 내 하드웨어와 인프라의 그룹입니다. 각 가용성 도메인에는 독립적인 전원 및 하드웨어의 3개의 장애 도메인이 있습니다. 여러 장애 도메인에 걸쳐 리소스를 분배할 경우 응용 프로그램은 결함 도메인 내에서 물리적 서버 오류, 시스템 유지 관리 및 전원 오류를 허용할 수 있습니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN은 OCI 지역에서 설정할 수 있는 사용자 정의 가능한 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN은 네트워크 환경에 대한 완벽한 제어를 제공합니다. VCN에는 VCN을 생성한 후 변경할 수 있는 겹치지 않는 CIDR 블록이 여러 개 있을 수 있습니다. VCN을 영역 또는 가용성 도메인으로 범위가 지정될 수 있는 서브넷으로 분할할 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속 주소 범위로 구성됩니다. 서브넷 생성 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 허브 VCN
허브 VCN은 Fortinet FortiGate 방화벽 인스턴스가 배포되는 중앙 네트워크입니다. 모든 Spoke VCN, OCI 서비스, 퍼블릭 엔드포인트 및 클라이언트, 온프레미스 데이터 센터 네트워크에 대한 안전한 연결을 제공합니다.
- 애플리케이션 계층 스포크 VCN
애플리케이션 계층 Spoke VCN에는 Oracle E-Business Suite 또는 PeopleSoft 구성요소를 호스트할 전용 서브넷이 포함되어 있습니다.
- 데이터베이스 계층 스포크 VCN
데이터베이스 계층 spoke VCN에는 Oracle 데이터베이스를 호스팅하기 위한 전용 서브넷이 포함되어 있습니다.
- Load balancer
OCI 로드 밸런싱 서비스는 단일 시작점에서 백엔드의 여러 서버로의 자동화된 트래픽 분배를 제공합니다.
- 보안 목록
각 서브넷에 대해 서브넷 내부/외부에서 허용해야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
- 경로 테이블 가상 경로 테이블에는 서브넷에서 일반적으로 게이트웨이를 통해 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함됩니다. 허브 VCN에는 다음 경로 테이블이 있습니다.
- 인터넷 게이트웨이에 연결된 기본 경로가 있는 관리 서브넷에 연결된 관리 경로 테이블
- Untrust route table이 허브 VCN에서 인터넷 또는 온프레미스 대상으로 트래픽을 라우팅하기 위해 Untrust 서브넷에 연결되거나 기본 VCN에 연결됩니다. 이 경로 테이블에는 동적 경로 지정 게이트웨이를 통한 각 Spoke VCNs CIDR 블록 경로에 대한 항목도 있습니다.
- 동적 경로 지정 게이트웨이를 통해 Spoke VCN의 CIDR 블록을 가리키는 보안 서브넷에 연결된 신뢰 경로 테이블
- 트래픽을 전송할 CIDR 블록에 고가용성 서브넷에 연결된 고가용성 경로 테이블
- 허브 VCN 수신 경로 테이블은 허브 VCN 첨부에 연결되어 동적 경로 지정 게이트웨이를 통해 spoke VCN의 수신 트래픽을 FortiGate 방화벽 보안 인터페이스 부동 IP로 보냅니다.
- 동적 경로 지정 게이트웨이를 통해 허브에 연결된 각 스포크에 대해 구분 경로 테이블이 정의되고 연관된 서브넷에 연결됩니다. 이 라우팅 테이블은 FortiGate 방화벽 트러스트 인터페이스 부동 IP를 통해 연결된 Spoke VCN에서 동적 라우팅 게이트웨이로 모든 트래픽(0.0.0.0/0)을 전달합니다.
- Oracle Service Network 통신용 Oracle 서비스 게이트웨이에 연결된 Oracle 서비스 게이트웨이 경로 테이블입니다. 이 경로는 모든 트래픽(0.0.0.0/0)을 FortiGate 방화벽 보안 인터페이스의 부동 IP로 전달합니다.
- 인터넷 게이트웨이
인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 사이의 트래픽을 허용합니다.
- NAT 게이트웨이
NAT 게이트웨이를 사용하면 VCN의 전용 리소스가 수신 인터넷 연결에 해당 리소스를 노출시키지 않고도 인터넷의 호스트에 액세스할 수 있습니다.
- DRG(Dynamic Routing Gateway)
DRG는 VCN과 지역 외부의 네트워크(예: 다른 OCI 지역의 VCN, 온프레미스 네트워크 또는 다른 클라우드 제공자의 네트워크) 간 전용 네트워크 트래픽 경로를 제공하는 가상 라우터입니다.
- 서비스 게이트웨이
서비스 게이트웨이는 VCN에서 OCI 오브젝트 스토리지와 같은 다른 서비스에 대한 액세스를 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 순회하지 않습니다.
- FastConnect
OCI FastConnect를 사용하면 데이터 센터와 OCI 간에 전용 개인 연결을 간편하게 생성할 수 있습니다. FastConnect는 더 높은 대역폭 옵션과 인터넷 기반 연결보다 더 신뢰할 수 있는 네트워킹 환경을 제공합니다.
- VNIC(가상 네트워크 인터페이스 카드)
OCI 데이터 센터의 서비스에는 물리적 NIC(네트워크 인터페이스 카드)가 있습니다. VM(가상 시스템) 인스턴스는 물리적 NIC와 연관된 VNIC(가상 NIC)를 사용하여 통신합니다. 각 인스턴스에는 실행 중 자동으로 생성 및 연결되는 기본 VNIC가 있으며 인스턴스 수명 동안 사용할 수 있습니다. DHCP는 기본 VNIC에만 제공됩니다. 인스턴스 실행 후 보조 VNIC를 추가할 수 있습니다. 각 인터페이스에 대해 정적 IP를 설정합니다.
- 전용 IP
인스턴스 주소 지정을 위한 전용 IPv4 주소 및 관련 정보입니다. 각 VNIC에는 기본 전용 IP가 있으며, 보조 전용 IP를 추가 및 제거할 수 있습니다. 인스턴스의 기본 전용 IP 주소는 인스턴스 시작 중에 연결되며 인스턴스 수명 중에는 변경되지 않습니다. 보조 IP는 또한 VNIC 서브넷의 동일한 CIDR에도 속합니다. 보조 IP는 동일한 서브넷 내의 여러 인스턴스에서 서로 다른 VNIC 간에 이동할 수 있으므로 부동 IP로 사용됩니다. 다른 끝점으로 사용하여 다른 서비스를 호스트할 수도 있습니다.
- 공용 IP
네트워킹 서비스는 전용 IP에 매핑된 Oracle에서 선택한 공용 IPv4 주소를 정의합니다. 공용 IP에는 임시 유형이 있습니다. 이 주소는 임시 주소이며 인스턴스 수명 동안 존재합니다. 예약됨: 이 주소는 인스턴스의 수명을 초과하여 유지됩니다. 할당 해제하고 다른 인스턴스에 다시 할당할 수 있습니다.
- 소스 및 대상 확인
모든 VNIC는 해당 네트워크 트래픽에 대해 소스 및 대상 검사를 수행합니다. 이 플래그를 사용 안함으로 설정하면 Fortinet FortiGate 방화벽이 방화벽 대상으로 지정되지 않은 네트워크 트래픽을 처리할 수 있습니다.
- 컴퓨트 구성
컴퓨트 인스턴스의 구성은 인스턴스에 할당되는 CPU 수 및 메모리 양을 지정합니다. 컴퓨트 구성은 컴퓨트 인스턴스에 사용할 수 있는 VNIC 수와 최대 대역폭도 결정합니다.
권장사항
- VCN
VCN을 생성할 때 VCN의 서브넷에 연결하려는 리소스 수를 기반으로 필요한 CIDR 블록 수 및 각 블록의 크기를 확인하십시오. 표준 전용 IP 주소 공간 내에 있는 CIDR 블록을 사용합니다.
전용 접속을 설정할 다른 네트워크(Oracle Cloud Infrastructure, 온프레미스 데이터 센터 또는 다른 클라우드 제공자)와 겹치지 않는 CIDR 블록을 선택합니다.
VCN을 생성한 후에는 해당 CIDR 블록을 변경, 추가 및 제거할 수 있습니다.
서브넷을 설계할 때는 트래픽 플로우와 보안 요구사항을 고려하십시오. 특정 계층 또는 역할 내의 모든 리소스를 동일한 서브넷에 연결하여 보안 경계 역할을 할 수 있습니다.
지역별 서브넷 사용. 필요에 따라 Spoke VCN을 연결하면 허브 VCN FortiGate 방화벽으로 트래픽을 전송할 수 있습니다. 동적 경로 지정 게이트웨이의 각 VCN 연결에 대한 To 및 From 방화벽 경로 테이블을 정의합니다.
- Fortinet FortiGate 방화벽
- 능동-수동 클러스터를 배치하고, 필요한 경우 인스턴스를 더 추가합니다.
- 가능하면 최소 또는 다른 가용성 도메인에서 고유한 결함 도메인에 배포합니다.
- 모든 VNIC에서 MTU가 9000으로 설정되어 있는지 확인합니다.
- 가상 기능 I/O(VFIO) 인터페이스를 사용합니다.
- Fortinet FortiGate 방화벽 관리
- OCI에서 호스팅되는 배포를 생성하는 경우 관리할 전용 서브넷을 생성합니다.
- 보안 목록 또는 NSG를 사용하여 보안 정책 관리 및 로그 및 이벤트를 보기 위해 인터넷에서 가져온 포트 443 및 22에 대한 인바운드 액세스를 제한합니다.
- 방화벽 정책
필요한 보안 정책, 포트 및 프로토콜에 대한 최신 정보는 자세히 살펴보기 섹션의 방화벽 설명서를 참조하십시오. 최신 상태로 유지하면 Fortinet FortiGate 방화벽 인스턴스에서 지원되는 필수 네트워크 주소 변환 정책/보안 정책을 구성할 수 있습니다.
고려 사항
Fortinet FortiGate Firewall을 사용하여 OCI에서 Oracle E-Business Suite 또는 PeopleSoft 워크로드를 보호할 때 다음 요인을 고려하십시오.
- 성능
- 컴퓨트 구성에 따라 결정되는 적절한 인스턴스 크기를 선택하면 사용 가능한 최대 처리량, CPU, RAM 및 인터페이스 수가 결정됩니다.
- 조직에서는 어떤 유형의 트래픽이 환경을 통과하는지 파악하고 적절한 위험 수준을 결정하며, 필요에 따라 적절한 보안 제어를 적용해야 합니다. 사용으로 설정된 보안 제어의 다양한 조합은 성능에 영향을 줍니다.
- FastConnect 또는 VPN 서비스에 전용 인터페이스를 추가하는 것을 고려합니다. 더 높은 처리량과 더 많은 네트워크 인터페이스에 액세스하려면 큰 컴퓨트 구성을 사용하는 것이 좋습니다.
- 성능 테스트를 실행하여 설계를 검증하면 필요한 성능과 처리량을 유지할 수 있습니다.
- 보안
OCI에 Fortinet FortiManager를 배포하면 모든 물리적 및 가상 Fortinet FortiGate 방화벽에 대한 중앙 집중식 보안 정책 구성 및 모니터링을 수행할 수 있습니다.
- 가용성
최고의 리던던시를 위해 별도의 지역에 아키텍처를 배포합니다. 온프레미스 네트워크와의 이중 연결을 위해 관련 조직 네트워크로 사이트 간 VPN을 구성합니다.
- 비용
Fortinet FortiGate는 Oracle Cloud Marketplace에서 사용량 기준 또는 자체 라이센스 적용(BYOL) 목록을 제공하며 Oracle Cloud Marketplace의 BYOL 목록에서 FortiManager을 사용할 수 있습니다.
배치
- Oracle Cloud Marketplace의 스택을 사용하여 배포합니다.
- 아키텍처 다이어그램에 표시된 대로 필요한 네트워킹 기반구조를 설정합니다.
- 귀사 환경에 애플리케이션(Oracle E-Business Suite 또는 PeopleSoft)을 배포합니다.
- Oracle Cloud Marketplace에는 다양한 구성 및 라이센스 요구사항에 대한 여러 목록이 있습니다. 예를 들어, 다음 목록 기능은 자체 라이선스 적용(BYOL)을 제공합니다. 선택한 각 목록에 대해 앱 가져오기를 누르고 화면 프롬프트를 따릅니다.
- GitHub에서 Terraform 코드를 사용하여 배포합니다.
- GitHub로 이동합니다.
- 저장소를 로컬 컴퓨터에 복제하거나 다운로드합니다.
README문서의 지침을 따릅니다.
