유연한 네트워크 로드 밸런서를 사용하여 Cisco Threat Defense를 사용한 보안 업무
Secure Firewall Threat Defense Virtual은 Cisco의 차세대 방화벽 기능을 가상화 환경에 구현함으로써 일관된 보안 정책을 통해 물리적, 가상 및 클라우드 환경 전반과 클라우드 간 워크로드를 지원합니다.
Cisco Secure Firewall은 애플리케이션 가시성 및 제어, 침입 방지 시스템, 고급 멀웨어 보호, URL 필터링 및 가상 사설 네트워크와 같은 차세대 보안 기능을 구현하기 위해 OCI(Oracle Cloud Infrastructure) 플랫폼을 지원합니다. 또한 Cisco Talos 위협 인텔리전스 연구 팀을 제공하여 보안 인텔리전스 피드를 활성화할 수 있습니다.
구조
이 참조 아키텍처는 조직이 Cisco Threat Defense Firewall에 유연한 네트워크 로드 밸런서 및 동적 라우팅 게이트웨이 향상된 기능을 사용하여 OCI(Oracle Cloud Infrastructure)에 배포되는 Oracle E-Business Suite 및 PeopleSoft와 같은 Oracle 애플리케이션을 보호하는 방법을 보여줍니다.
이러한 트래픽 흐름을 보호하기 위해 Oracle은 전용 VCN(가상 클라우드 네트워크)을 사용하여 네트워크를 분할할 것을 권장합니다. 이때 트래픽은 전송 허브를 통해 라우팅되고 여러 개의 개별 네트워크(스포크)에 연결됩니다. 샌드위치 토폴로지로 간주되는 유연한 네트워크 로드 밸런서 사이에 여러 위협 방어 인스턴스를 배치했는지 확인합니다. 인터넷과 온프레미스, 또는 Oracle Services Network의 모든 트래픽은 Cisco Secure Firewall의 다중 계층 위협 방지 기술을 통해 라우팅됩니다.
스포크 역할을 하는 자체 VCN(가상 클라우드 네트워크)에 애플리케이션의 각 계층을 배포합니다. 허브 VCN에는 Cisco Threat Defense Firewall 활성-활성 클러스터, Oracle Internet Gateway, DRG(동적 라우팅 게이트웨이), Oracle Service Gateway 및 내부 및 외부 플렉스 네트워크 로드 밸런서가 포함됩니다.
허브 VCN은 DRG를 통해 Spoke VCN에 연결됩니다. 모든 Spoke 트래픽은 라우팅 테이블 규칙을 사용하여 Cisco Threat Defense Firewall 클러스터에서 검사를 위해 유연한 네트워크 로드 밸런서를 사용하여 DRG를 통해 허브로 트래픽을 라우팅합니다.
Cisco Secure Firewall 구축 시 보안 방화벽 관리 센터를 사용하여 위협 방어 관리를 수행합니다. 관리 센터는 위협 방어에 대한 완벽한 통합 관리를 제공합니다. 간편한 방화벽 관리로 응용 프로그램 제어에서 멀웨어 외부 조사 및 문제 해결

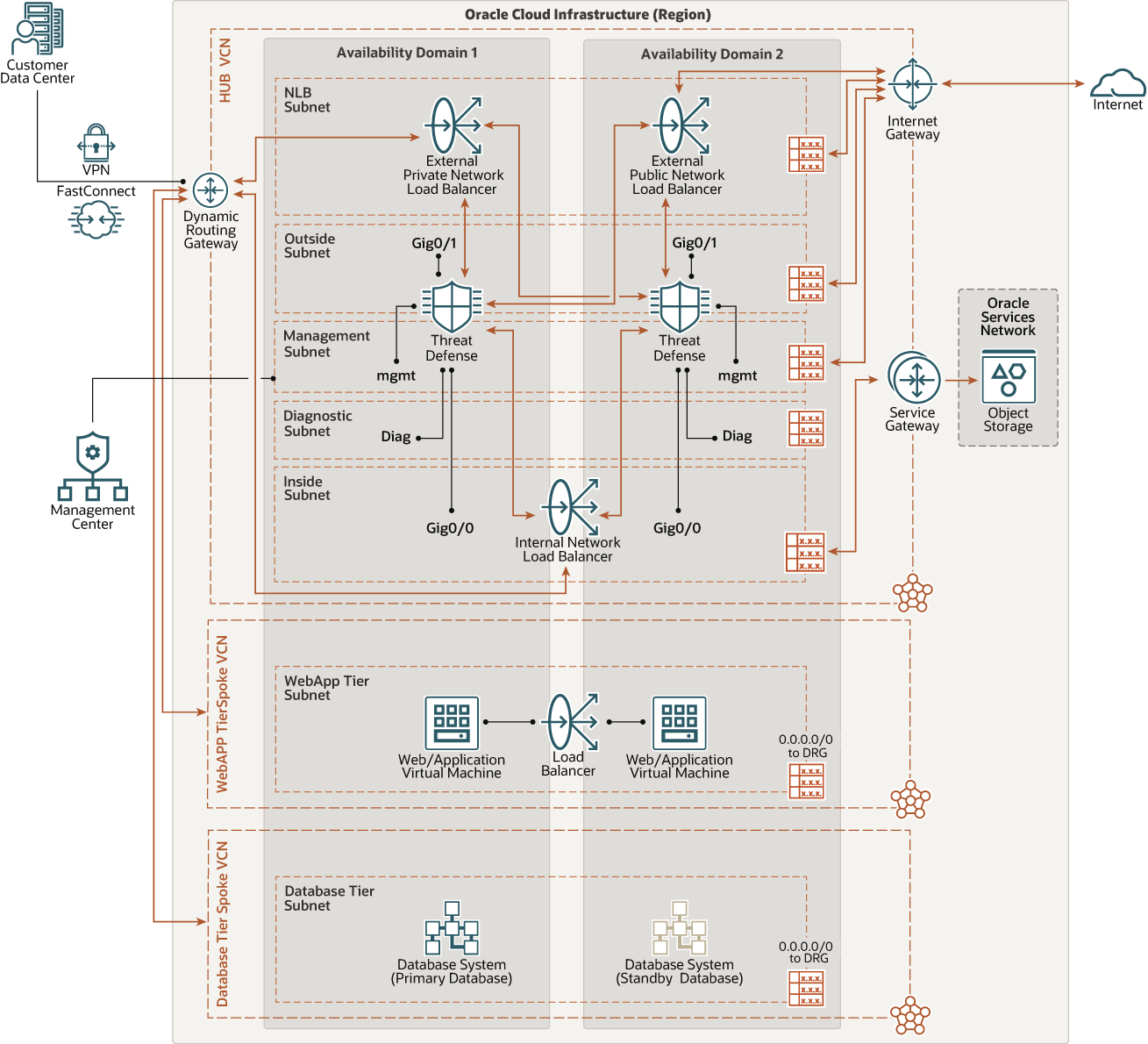

다음 다이어그램은 이 참조 아키텍처를 보여줍니다.
그림 cisco_nlb_nw_vm_oci.png에 대한 설명
트래픽 플로우마다 NAT(Network Address Translation) 및 보안 정책이 Cisco Threat Defense Firewall에서 열려 있습니다.

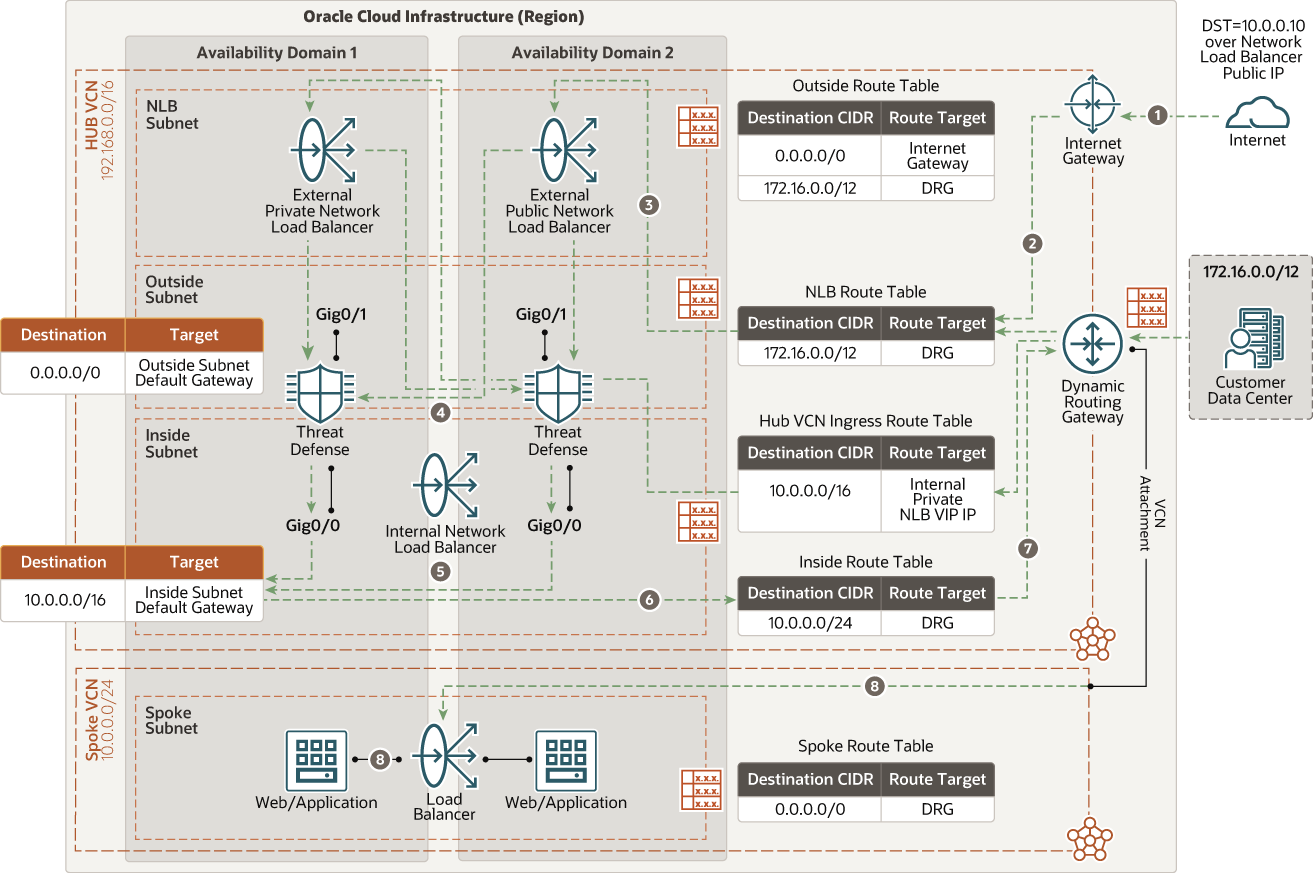

북쪽 인바운드 트래픽
다음 다이어그램은 북쪽 인바운드 트래픽이 인터넷 및 원격 데이터 센터에서 웹 애플리케이션 계층에 액세스하는 방법을 보여줍니다.
그림 cisco_nlb_north_south_inbound.png에 대한 설명

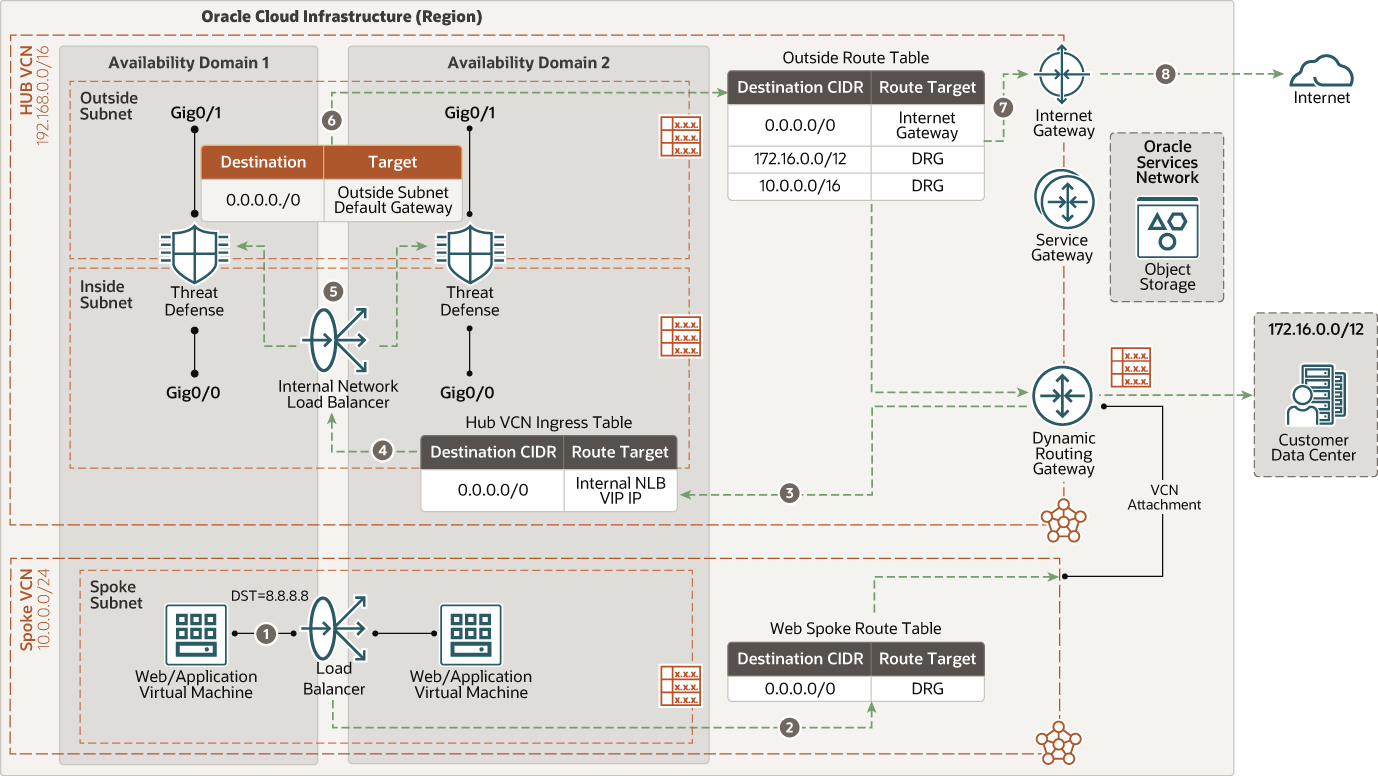

북부 아웃바운드 트래픽
다음 다이어그램은 웹 애플리케이션 및 데이터베이스 계층에서 인터넷으로의 송신 연결이 소프트웨어 업데이트 및 외부 웹 서비스에 대한 액세스를 제공하는 방법을 보여줍니다.
그림 cisco_nlb_north_south_outbound.png에 대한 설명
East-west Traffic(웹에서 데이터베이스까지)
다음 다이어그램은 트래픽이 웹 애플리케이션에서 데이터베이스 계층으로 이동하는 방법을 보여줍니다.
그림 cisco_nlb_east_west_web_db.png에 대한 설명

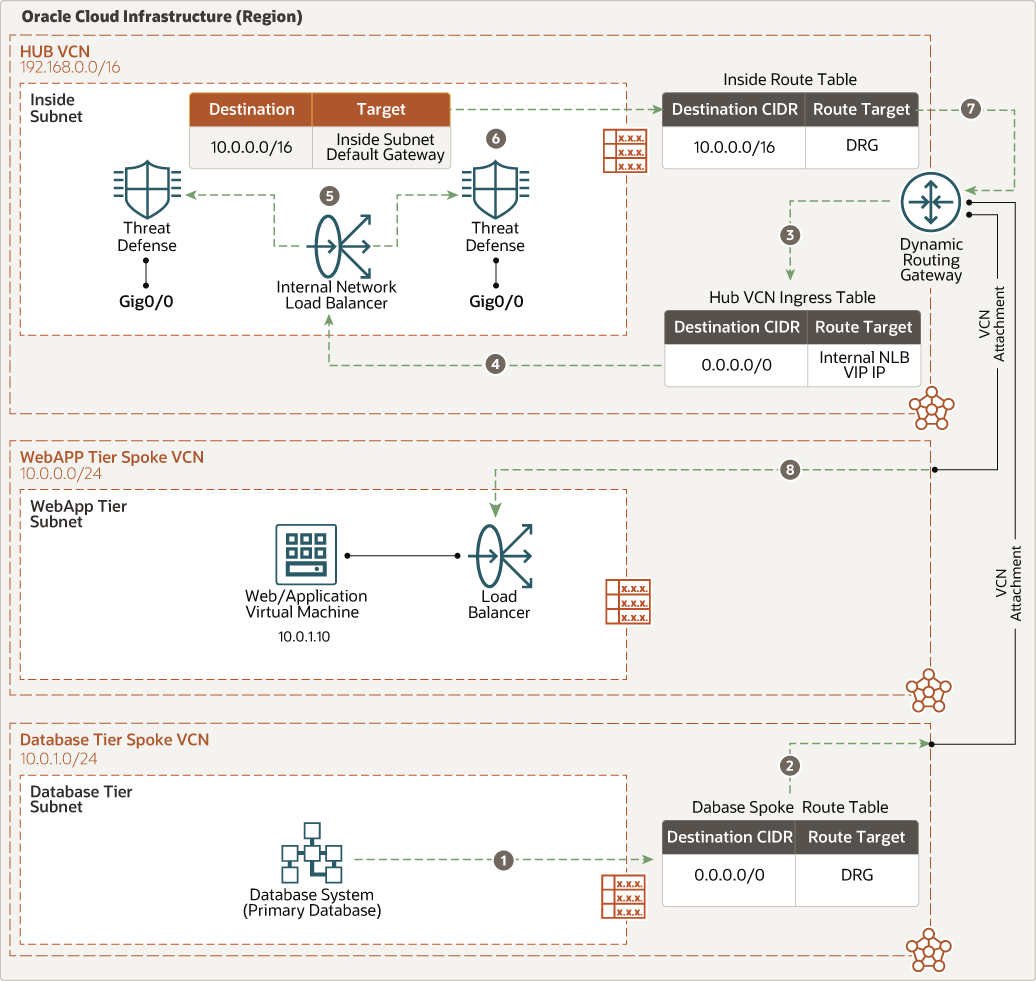

동서 트래픽(데이터베이스-웹)
다음 다이어그램은 트래픽이 데이터베이스 계층에서 웹 애플리케이션으로 이동하는 방법을 보여줍니다.
그림 cisco_nlb_east_west_db_web.png에 대한 설명

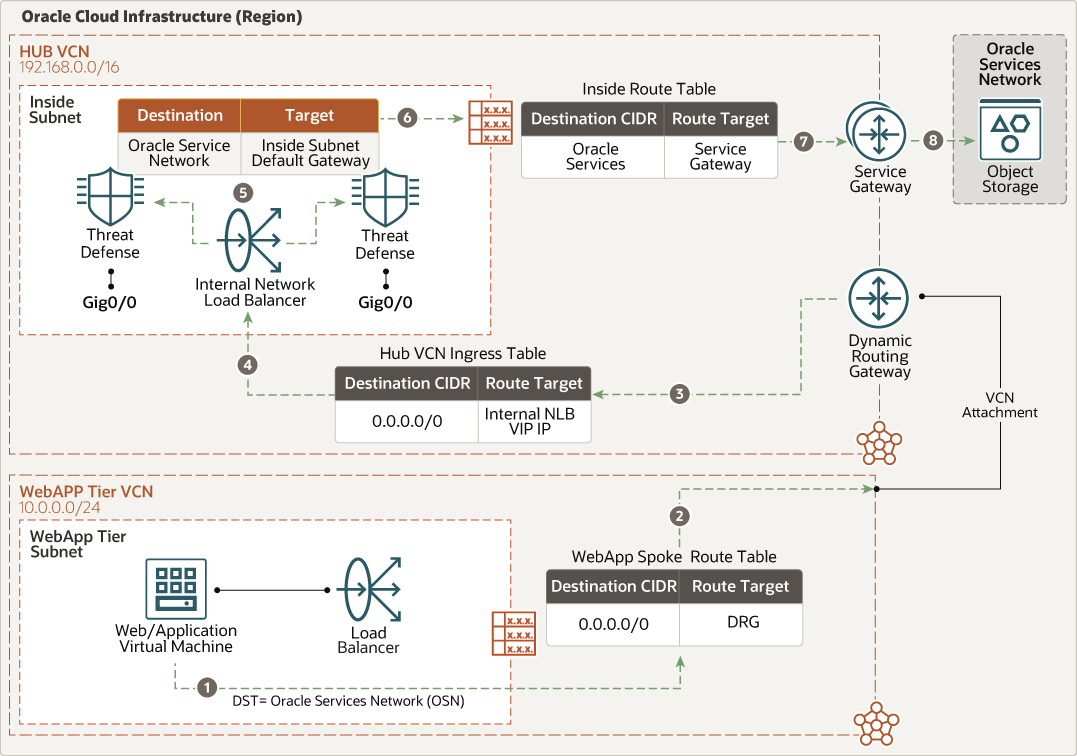

동서 트래픽(Oracle Services Network에 대한 웹 애플리케이션)
다음 다이어그램은 트래픽이 웹 애플리케이션에서 Oracle Services Network로 이동하는 방법을 보여줍니다.
그림 cisco_nlb_east_west_webapp_osn.png에 대한 설명

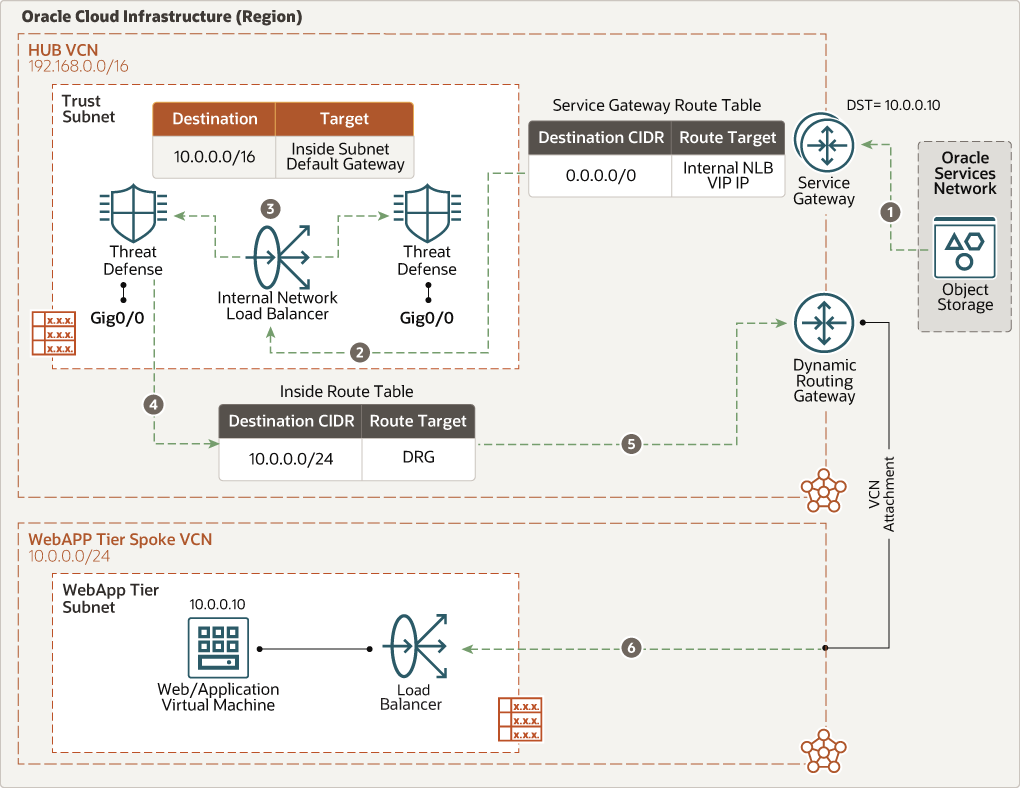

동부 트래픽(Oracle Services Network - 웹 애플리케이션)
다음 다이어그램은 트래픽이 Oracle Services Network에서 웹 응용 프로그램으로 이동하는 방법을 보여줍니다.
그림 cisco_nlb_east_west_osn_webapp.png에 대한 설명
- Cisco Secure Firewall 위협 방어 가상
Cisco Secure Firewall Threat Defense Virtual은 VM(가상 머신) 폼에서 물리적 방화벽의 동일한 기능을 제공하며, 인라인 네트워크 보안과 위협 방지 기능을 제공하여 퍼블릭 및 프라이빗 클라우드를 일관되게 보호합니다.
- Oracle E-Business Suite 또는 PeopleSoft 애플리케이션 계층
Oracle E-Business Suite 또는 PeopleSoft 애플리케이션 서버와 파일 시스템으로 구성
- Oracle E-Business Suite 또는 PeopleSoft 데이터베이스 계층
Oracle Database로 구성되었지만 Oracle Exadata Database Cloud 서비스 또는 Oracle Database 서비스로 제한되지 않음.
- 영역
OCI 지역은 가용성 도메인이라는 하나 이상의 데이터 센터를 포함하는 현지화된 지리적 영역입니다. 지역은 다른 지역에 독립적이며, 거리가 먼 나라 전체나 대륙을 구분할 수 있습니다.
- 가용성 도메인
가용성 도메인은 한 지역 내의 독립형 독립적인 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 내결함성을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 한 가용성 도메인에서 장애가 발생해도 해당 지역의 다른 가용성 도메인에 영향을 주지 않습니다.
- 결함 도메인
장애 도메인은 한 가용성 도메인 내 하드웨어와 인프라의 그룹입니다. 각 가용성 도메인에는 독립적인 전원 및 하드웨어의 3개의 장애 도메인이 있습니다. 여러 장애 도메인에 걸쳐 리소스를 분배할 경우 응용 프로그램은 결함 도메인 내에서 물리적 서버 오류, 시스템 유지 관리 및 전원 오류를 허용할 수 있습니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN은 OCI 지역에서 설정하는 사용자 정의 가능한 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN은 네트워크 환경에 대한 완벽한 제어를 제공합니다. VCN에는 VCN을 생성한 후 변경할 수 있는 겹치지 않는 CIDR 블록이 여러 개 있을 수 있습니다. VCN을 영역 또는 가용성 도메인으로 범위가 지정될 수 있는 서브넷으로 분할할 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속 주소 범위로 구성됩니다. 서브넷 생성 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 허브 VCN
허브 VCN은 Cisco 위협 방어 방화벽이 배포되는 중앙 집중식 네트워크입니다. 모든 Spoke VCN, OCI 서비스, 퍼블릭 엔드포인트 및 클라이언트, 온프레미스 데이터 센터 네트워크에 대한 안전한 연결을 제공합니다.
- 애플리케이션 계층 스포크 VCN
애플리케이션 계층 Spoke VCN에는 Oracle E-Business Suite 또는 PeopleSoft 구성요소를 호스트할 전용 서브넷이 포함되어 있습니다.
- 데이터베이스 계층 스포크 VCN
데이터베이스 계층 spoke VCN에는 Oracle 데이터베이스를 호스팅하기 위한 전용 서브넷이 포함되어 있습니다.
- 로드 밸런서
OCI 로드 밸런싱 서비스는 단일 시작점에서 백엔드의 여러 서버로의 자동화된 트래픽 분배를 제공합니다.
- 가변 네트워크 로드 밸런서
OCI의 유연한 네트워크 로드 밸런서는 가상 클라우드 네트워크의 한 시작점에서 여러 백엔드 서버로의 자동 트래픽 분산을 제공합니다. 연결 레벨에서 작동하며 로드 밸런서는 Layer3/Layer4(IP 프로토콜) 데이터를 기반으로 정상적인 백엔드 서버로 들어오는 클라이언트 연결을 로드합니다.
- 보안 목록
각 서브넷에 대해 서브넷 내부/외부에서 허용해야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
- 경로 테이블
가상 경로 테이블에는 서브넷에서 일반적으로 게이트웨이를 통해 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함됩니다. 허브 VCN에는 다음 경로 테이블이 있습니다.
- 인터넷 게이트웨이에 연결된 기본 경로가 있는 관리 서브넷에 연결된 관리 경로 테이블입니다.
- 외부 서브넷에 연결된 외부 경로 테이블 또는 허브 VCN에서 인터넷 또는 온프레미스 대상으로 트래픽을 라우팅하기 위한 기본 VCN입니다.
- 이 경로 테이블에는 동적 경로 게이트웨이를 사용하는 온프레미스 서브넷을 가리키는 항목도 있습니다. 이 구성을 사용하면 이후 고유 네트워크 주소 변환 지원 중에 트래픽 중단이 발생하지 않습니다.
- 이 경로 테이블에는 동적 경로 지정 게이트웨이를 통한 각 Spoke VCNs CIDR 블록 경로에 대한 항목도 있습니다.
- 동적 경로 지정 게이트웨이를 통해 스포크 VCN의 CIDR 블록을 가리키는 내부 서브넷에 연결된 경로 테이블 내부.
- 트래픽을 전송할 CIDR 블록에 진단 서브넷에 연결된 진단 경로 테이블입니다.
- 동적 경로 지정 게이트웨이를 통해 온프레미스 서브넷의 CIDR 블록을 가리키는 nlb 서브넷에 연결된 NLB 경로 테이블입니다.
- 허브 VCN 수신 경로 테이블이 허브 VCN 첨부에 연결되어 동적 경로 지정 게이트웨이를 통해 Spoke VCNs로부터 내부 네트워크 로드 밸런서로 들어오는 트래픽을 보냅니다.
- 동적 경로 지정 게이트웨이를 통해 허브에 연결된 각 스포크에 대해 고유한 경로 테이블이 정의되고 연관된 서브넷에 연결됩니다. 이 라우팅 테이블은 내부 가변 네트워크 로드 밸런서를 통해 연관된 Spoke VCN에서 동적 라우팅 게이트웨이로 모든 트래픽(0.0.0.0/0)을 전달하거나, 세분화된 레벨에서 정의할 수도 있습니다.
- Oracle Service 네트워크 통신을 위한 Oracle 서비스 게이트웨이에 연결된 Oracle 서비스 게이트웨이 경로 테이블입니다. 이 경로는 인터페이스 IP 내의 Cisco Threat Defense Firewall에 모든 트래픽(0.0.0.0/0)을 전달합니다.
- 트래픽 대칭을 유지 관리하려면 각 Cisco Threat Defense Firewall에 경로도 추가되어 내부(내부) 서브넷의 기본 게이트웨이 IP(허브넷 VCN의 내부 서브넷에서 사용 가능한 기본 게이트웨이 IP) 및 외부 서브넷 기본 게이트웨이 IP를 가리키는 기본 CIDR 블록(0.0.0.0/0)이 됩니다.
- 인터넷 게이트웨이
인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 사이의 트래픽을 허용합니다.
- NAT 게이트웨이
NAT 게이트웨이를 사용하면 VCN의 전용 리소스가 수신 인터넷 연결에 해당 리소스를 노출시키지 않고도 인터넷의 호스트에 액세스할 수 있습니다.
- DRG(Dynamic Routing Gateway)
DRG는 VCN과 지역 외부의 네트워크(예: 다른 OCI 지역의 VCN, 온프레미스 네트워크 또는 다른 클라우드 제공자의 네트워크) 간 전용 네트워크 트래픽 경로를 제공하는 가상 라우터입니다.
- 서비스 게이트웨이
서비스 게이트웨이는 VCN에서 OCI 오브젝트 스토리지와 같은 다른 서비스에 대한 액세스를 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 순회하지 않습니다.
- FastConnect
OCI FastConnect provides an easy way to create a dedicated, private connection between your data center and OCI. FastConnect provides higher-bandwidth options and a more reliable networking experience when compared with internet-based connections.
- VNIC(가상 네트워크 인터페이스 카드)
OCI 데이터 센터의 서비스에는 물리적 NIC(네트워크 인터페이스 카드)가 있습니다. VM 인스턴스는 물리적 NIC와 연관된 VNIC(가상 NIC)를 사용하여 통신합니다. 각 인스턴스에는 실행 중에 자동으로 생성되어 연결되는 기본 VNIC가 있으며 해당 인스턴스의 수명 동안 사용할 수 있습니다. DHCP는 기본 VNIC에만 제공됩니다. 인스턴스 실행 후 보조 VNIC를 추가할 수 있습니다. 각 인터페이스에 대해 정적 IP를 설정합니다.
- 전용 IP
인스턴스 주소 지정을 위한 전용 IPv4 주소 및 관련 정보입니다. 각 VNIC에는 기본 전용 IP가 있으며, 보조 전용 IP를 추가 및 제거할 수 있습니다. 인스턴스의 기본 전용 IP 주소는 인스턴스 시작 중에 연결되며 인스턴스 수명 중에는 변경되지 않습니다. 보조 IP는 또한 VNIC 서브넷의 동일한 CIDR에도 속합니다. 보조 IP는 동일한 서브넷 내의 여러 인스턴스에서 서로 다른 VNIC 간에 이동할 수 있으므로 부동 IP로 사용됩니다. 다른 끝점으로 사용하여 다른 서비스를 호스트할 수도 있습니다.
- 공용 IP
네트워킹 서비스는 전용 IP에 매핑된 Oracle에서 선택한 공용 IPv4 주소를 정의합니다. 공용 IP에는 다음 유형이 있습니다.
- 임시: 이 주소는 임시적이며 인스턴스 수명 동안 존재합니다.
- 예약됨: 이 주소는 인스턴스 수명을 초과하여 유지됩니다. 할당 해제하고 다른 인스턴스에 다시 할당할 수 있습니다.
- 소스 및 대상 확인
모든 VNIC는 네트워크 트래픽에 대해 소스 및 대상 검사를 수행합니다. 이 플래그를 사용 안함으로 설정하면 Cisco 위협 방어 방화벽이 방화벽 대상으로 지정되지 않은 네트워크 트래픽을 처리할 수 있습니다.
- 컴퓨트 구성
컴퓨트 인스턴스의 구성은 인스턴스에 할당되는 CPU 수 및 메모리 양을 지정합니다. 컴퓨트 구성은 컴퓨트 인스턴스에 사용할 수 있는 VNIC 수와 최대 대역폭도 결정합니다.
권장 사항
- VCN
VCN을 생성할 때 VCN의 서브넷에 연결하려는 리소스 수를 기반으로 필요한 CIDR 블록 수 및 각 블록의 크기를 확인하십시오. 표준 전용 IP 주소 공간 내에 있는 CIDR 블록을 사용합니다.
전용 연결을 설정하려는 다른 네트워크(Oracle Cloud Infrastructure, 온프레미스 데이터 센터 또는 다른 클라우드 제공자)와 겹치지 않는 CIDR 블록을 선택합니다.
VCN을 생성한 후에는 해당 CIDR 블록을 변경, 추가 및 제거할 수 있습니다.
서브넷을 설계할 때 트래픽 플로우 및 보안 요구사항을 고려하십시오. 특정 계층 또는 역할 내의 모든 리소스를 동일한 서브넷에 연결하여 보안 경계 역할을 할 수 있습니다.
지역별 서브넷 사용.
필요에 따라 Spoke VCN을 연결하면 허브 VCN Cisco Threat Defense 방화벽에 트래픽을 전송할 수 있습니다. 동적 경로 지정 게이트웨이의 각 VCN 연결에 대한 To 및 From 방화벽 경로 테이블을 정의합니다.
- Cisco Firewall Management Center
- 관리 센터 모델을 선택할 때는 관리 대상 위협 방어 장치 수를 고려하십시오.
- 위협 방어 장치가 동시에 생성하는 로그 양을 추정하고 관리 센터가 해당 볼륨을 처리하도록 설계되었는지 확인합니다.
- 배치에 적합한 모델을 확인하려면 데이터 시트를 참조하십시오.
- Cisco 보안 위협 방어 방화벽
- 위협 방어에는 최소 4개의 인터페이스가 필요합니다.
- 활성-활성 클러스터를 배치하고, 필요한 경우 인스턴스를 더 추가합니다.
- 적절한 OCI 구성을 선택합니다. 구성은 CPU 수, 메모리 양 및 인스턴스에 할당되는 기타 리소스를 결정하는 템플리트입니다. FTDv는 다음 OCI 구성 유형을 지원합니다.
*OCI에서 1개의 oCPU는 2개의 vCPU입니다.OCI 구성 OCPU* RAM 인터페이스 VM.Standard2.4 4 60 GB 최소 4, 최대 4 VM.Standard2.8 8 120 GB 최소 4, 최대 8
- 방화벽 접속
- 안전한 방화벽 관리 센터와 위협 방어는 TCP 포트 8305를 사용하여 서로 통신합니다. 내부 관리 통신을 위해 포트가 열려 있는지 확인합니다.
- OCI에서 호스팅되는 배치를 생성하는 경우 관리할 전용 서브넷을 생성합니다.
- 보안 목록 또는 NSG를 사용하여 보안 정책 관리와 로그 및 이벤트를 보기 위해 인터넷에서 가져온 포트 443(GUI 액세스용) 및 22(CLI 액세스용)에 대한 인바운드 액세스를 제한합니다.
- 기본적으로 Firepower 어플라이언스는 포트 443/tcp(HTTPS) 및 80/tcp(HTTP)에서 인터넷에 연결하도록 구성됩니다. 어플라이언스가 인터넷에 직접 액세스할 수 있도록 하지 않으려면 프록시 서버를 구성할 수 있습니다.
- 방화벽 정책
필요한 보안 정책, 포트 및 프로토콜에 대한 최신 정보는 자세히 살펴보기 섹션의 방화벽 설명서를 참조하십시오. 최신 상태를 유지하면 Cisco Threat Defense Firewall 인스턴스에서 필요한 네트워크 주소 변환 정책을 사용할 수 있습니다.
고려 사항
Cisco 위협 방어 방화벽을 사용하여 OCI에서 Oracle E-Business Suite 또는 PeopleSoft 워크로드를 보호할 때 다음 요인을 고려하십시오.
- 성능
- 컴퓨트 구성에 따라 결정되는 적절한 인스턴스 크기를 선택하면 사용 가능한 최대 처리량, CPU, RAM 및 인터페이스 수가 결정됩니다.
- 조직에서는 어떤 유형의 트래픽이 환경을 통과하는지 파악하고 적절한 위험 수준을 결정하며, 필요에 따라 적절한 보안 제어를 적용해야 합니다. 사용으로 설정된 보안 제어의 다양한 조합은 성능에 영향을 줍니다.
- FastConnect 또는 VPN 서비스에 전용 인터페이스를 추가하는 것을 고려합니다.
- 더 높은 처리량과 더 많은 네트워크 인터페이스에 대한 액세스를 위해 대형 컴퓨트 구성을 사용하는 것이 좋습니다.
- 성능 테스트를 실행하여 설계를 검증하면 필요한 성능과 처리량을 유지할 수 있습니다.
- 다음 척도를 지침으로 사용하십시오.
이러한 성능 번호를 더 잘 이해하려면 이 참조 아키텍처의 자세히 살펴보기 항목에서 참조하는 "Cisco Threat Defense Datasheet"를 참조하십시오.
측정항목 FTDv5 FTDv10 FTDv20/30 FTDv50/100 OCI 구성 유형 VM.Standard2.4 VM.Standard2.4 VM.Standard2.4 VM.Standard2.4 처리량: FW + AVC(1024B) 100 Mbps 1Gbps 1.2Gbps 24Gbps 처리량: FW + AVC + IPS(1024B) 100 Mbps 1Gbps 1.2Gbps 24Gbps 처리량: FW + AVC(450B) 100 Mbps 410 Mbps 410 Mbps 920 Mbps 처리량: FW + AVC + IPS(450B) 100 Mbps 390 Mbps 390 Mbps 910 Mbps 최대 동시 세션 250,000 250,000 250,000 2M 초당 최대 새 세션 수 4900 4900 4900 10,000 최대 VPN 피어 250 250 250 10,000 IPSec VPN 처리량(1024B) TCP(빠른 경로 포함) 100 Mbps 1Gbps 1.2Gbps 1.5Gbps
- 보안
OCI에 Cisco Firepower Management Center를 배포하면 모든 물리적 및 가상 Cisco 위협 방어 방화벽에 대한 중앙 집중식 보안 정책 구성 및 모니터링을 가능
- 가용성
- 최고의 리던던시를 위해 별도의 지역에 아키텍처를 배포합니다.
- 온프레미스 네트워크와의 이중 연결을 위해 관련 조직 네트워크로 사이트 간 VPN을 구성합니다.
- 비용
Cisco Threat Defense 방화벽과 Cisco Firepower Management Center는 BYOL(자체 라이센스 적용)에서 사용할 수 있습니다. Firepower Management Center에서 보안 서비스에 대한 모든 라이센스 자격 부여를 구성합니다. 라이센스 관리 방법에 대한 자세한 내용은 Firepower Management Center 구성 설명서의 Firepower 시스템 라이센스 지정을 참조하십시오.
배치
- Oracle Cloud Marketplace의 스택을 사용하여 배포합니다.
- 아키텍처 다이어그램에 표시된 대로 필요한 네트워킹 기반 구조를 설정합니다.
- 귀사 환경에 애플리케이션(Oracle E-Business Suite 또는 PeopleSoft)을 배포합니다.
- Oracle Cloud Marketplace에는 다양한 구성 및 라이선스 요구사항을 지원하는 여러 개의 목록이 있습니다. 예를 들어, 다음 목록 기능은 자체 라이선스 적용(BYOL)을 제공합니다. 선택한 각 목록에 대해 [앱 가져오기]를 누르고 화면 프롬프트를 따릅니다.
- GitHub에서 Terraform 코드를 사용하여 배포합니다.
- GitHub 저장소로 이동합니다.
- 저장소를 로컬 컴퓨터에 복제하거나 다운로드합니다.
README문서의 지침을 따릅니다.
