Sonoco: Oracle Cloud Infrastructure의 온프레미스 공급망 솔루션 배포
2019년에 Sonoco는 레거시 시스템의 온프레미스 마이그레이션을 완료하여 Oracle E-Business Suite로 교체했습니다. Sonoco는 성장 경로를 가속화함에 따라 IT(정보 기술) 팀은 온프레미스 배포를 Oracle Cloud Infrastructure(OCI)로 마이그레이션하는 방법을 모색했습니다.
Sonoco는 선도적인 녹색 소비자 포장 및 건설 자재 공급자입니다. 1899년에 설립된 이 솔루션은 다양한 소비자 포장, 산업 제품, 보호 포장 및 포장 공급망 서비스를 제공합니다. 또한 세계에서 가장 큰 복합 캔트 튜브 및 코드 공급자이기도 합니다. 49억 달러의 매출을 기록한 Sonoco는 전 세계 33개 지역에서 20,000명의 직원과 335개 이상의 운영을 운영하고 있으며 85개 이상의 국가에서 서비스를 제공하고 있습니다. Sonoco는 미국 사우스 캐롤라이나주를 기반으로 합니다.
첫 번째 단계인 온프레미스 배포에는 다음 구성요소가 포함되어 있습니다.
- Oracle E-Business Suite, 버전 12.1.3
- Oracle Advance Supply Chain Planning
- 서비스 지향 아키텍처
- Oracle GoldenGate
- Advanced Data Guard
- Oracle Transportation Management
- Agile
- 사용자정의 애플리케이션
Oracle Cloud Infrastructure로 이전할 의사 결정은 다음과 같습니다.
- Sonoco IT가 온프레미스 방식으로 솔루션을 배포 및 관리하는 방식에서 변화가 필수적입니다.
- 비즈니스 성장 요구사항을 충족하기 위해 클라우드에서 제공되는 속도, 확장성, 즉각적인 가용 보안을 활용하는 전반적인 배포 전략에 변화가 있었습니다.
- 향후 워크로드 요구 사항을 충족하고 이러한 요구 사항의 변경 사항을 신속하고 비용 효율적으로 수용할 수 있는 기능이 필요했습니다.
- 단일 창에서 에코시스템 문제를 해결해야 했습니다. 에코시스템 링크는 Oracle과 연결 및 통합됩니다.
Sonoco는 여러 클라우드 벤더를 고려했으며, Oracle Cloud Infrastructure는 다음과 같은 기술 및 비용 요구사항을 충족했습니다.
- 필수 분리 및 보안 제어를 통해 Oracle 및 비 Oracle 워크로드를 실행할 수 있도록 안전하고 유연한 인프라 설계
- Oracle 하드웨어상의 Oracle Application을 통해 비용 효율적인 방식으로 최적의 성능 제공
- 동적 CPU 및 메모리 확장과 함께 가상 머신(VM) 또는 베어메탈 서버(일부 작업 로드에 필요)를 사용하는 옵션
- 단연 독보적인 성능과 온디맨드 확장뿐만 아니라 온프레미스 배포와 비교해 최적화된 운영 작업(예: 패치, 업데이트)을 제공하는 Exadata Cloud Service
- 애플리케이션 성능 17% 향상으로 성능 튜닝 후 대폭 증가
- Oracle E-Business Suite 12.1.3에서 12.2.9로 업그레이드 및 마이그레이션하여 최소한의 과제로 원활하고 빠르게 달성
- 필요한 경우에만 리소스 및 새로운 기능을 배포 및 활용하도록 지원하여 상당한 비용 절감
- 짧은 대기시간의 고속 전용 연결을 통한 재해 복구 설정
이제 Sonoco의 다음 내용은 무엇입니까? 2020은 마이그레이션에 대한 것이었으며 2021년 이후에는 성장에 관한 것입니다. Sonoco는 전체 데이터 센터 시설의 1/3만 클라우드로 마이그레이션했습니다. 따라서 기존 애플리케이션 및 솔루션에 대해 훨씬 더 많은 클라우드 마이그레이션을 계획하고 있습니다. Sonoco는 AP 자동화, OTM, OPM과 같은 새 애플리케이션을 출시하고 SOA 클라우드 버전을 업그레이드 및 배포하는 역할도 수행합니다. Sonoco는 Oracle Cloud Infrastructure 팀과 제휴를 맺고 싶습니다.
구조
이 아키텍처는 Oracle Cloud Infrastructure에 Sonoco의 다중 지역 재해 복구 아키텍처를 보여줍니다.
마이그레이션의 주요 요구사항 중 하나는 Oracle Cloud Infrastructure에 빠르고 중복적이며 안정적인 연결을 갖추어 FastConnect를 기본 연결로 사용하는 것이었습니다. 또한 Sonoco는 Azure에 배포된 애플리케이션에 원활하게 액세스하기 위해 Oracle Cloud Infrastructure의 기본 연결 옵션을 Azure에 사용합니다.
보안 요구사항을 충족하기 위해 다중 전용 서브넷을 사용하는 다중 가상 클라우드 네트워크(VCN)가 애플리케이션을 분리하고 해당 애플리케이션에 대한 보안 액세스를 제공하는 데 사용됩니다. 또한 Sonoco는 여러 로드 밸런서를 사용하여 여러 계층에 배포된 서버에 액세스합니다. 따라서 서버가 과부하되지 않도록 트래픽이 균등하게 분산됩니다. Sonoco는 데이터베이스에 Exadata Cloud Service를 사용하고 이를 다중 전용 서브넷에 배포합니다.
Oracle Cloud Infrastructure File Storage는 여러 애플리케이션 서버에서 파일 시스템에 공유 마운트 지점을 제공합니다. 데이터베이스 백업은 Oracle Cloud 서비스 게이트웨이와 Oracle Cloud Infrastructure Object Storage 서비스를 사용하며, Oracle Data Guard는 고가용성, 데이터 보호 및 재해 복구를 보장합니다. 재해 복구 사이트에서는 Oracle Cloud Infrastructure의 고속 대기 시간이 짧은 전용 백본을 사용하며, 이는 매우 중요한 요구사항입니다. Oracle Cloud Infrastructure Block Volumes는 컴퓨트 인스턴스에 더 많은 스토리지를 제공합니다.

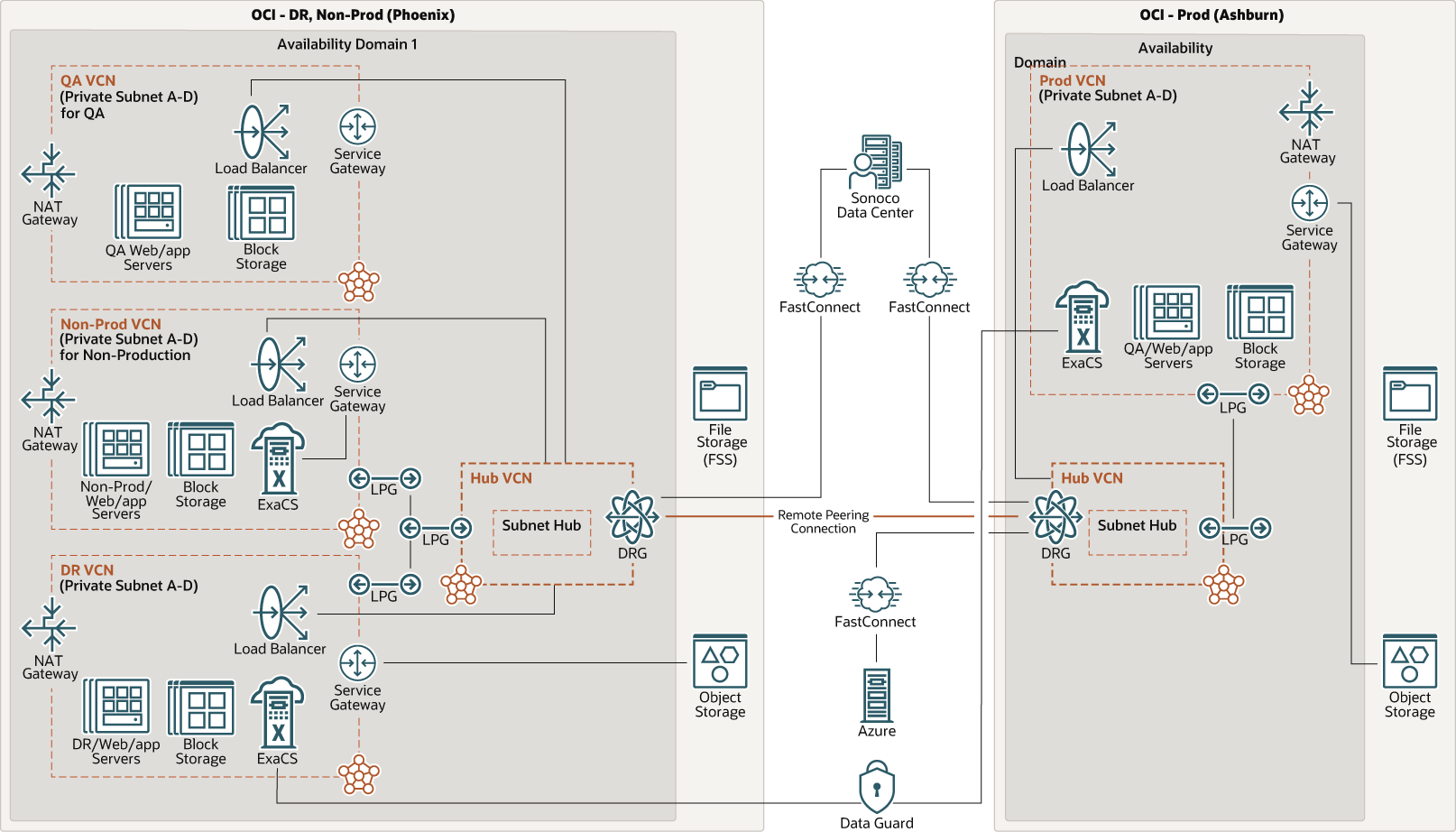

다음 다이어그램은 이 참조 아키텍처를 보여줍니다.
그림 sonoco-ebs-dr-oci.png에 대한 설명
구조에는 다음과 같은 구성 요소가 있습니다.
- 영역
Oracle Cloud Infrastructure 지역은 가용성 도메인이라는 하나 이상의 데이터 센터를 포함하는 현지화된 지리적 영역입니다. 지역은 다른 지역에 독립적이며, 거리가 먼 나라 전체나 대륙을 구분할 수 있습니다.
이 아키텍처의 모든 리소스는 단일 영역에 배치됩니다.
- 가용성 도메인
가용성 도메인은 한 지역 내의 독립형 독립적인 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 내결함성을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 한 가용성 도메인에서 장애가 발생해도 해당 지역의 다른 가용성 도메인에 영향을 주지 않습니다.
이 아키텍처의 모든 리소스는 단일 가용성 도메인에 배치됩니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN은 Oracle Cloud Infrastructure 지역에서 설정하는 사용자 정의 가능한 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN은 네트워크 환경에 대한 완벽한 제어를 제공합니다. VCN에는 VCN을 생성한 후 변경할 수 있는 겹치지 않는 CIDR 블록이 여러 개 있을 수 있습니다. VCN을 영역 또는 가용성 도메인으로 범위가 지정될 수 있는 서브넷으로 분할할 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속 주소 범위로 구성됩니다. 서브넷 생성 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 허브 VCN
허브 VCN은 중앙 집중식 네트워크입니다. 모든 Spoke VCN, Oracle Cloud Infrastructure 서비스, 공용 엔드포인트 및 클라이언트, 온프레미스 데이터 센터 네트워크에 대한 안전한 연결을 제공합니다.
- FastConnect
Oracle Cloud Infrastructure FastConnect는 데이터 센터와 Oracle Cloud Infrastructure 간에 전용 개인 연결을 생성하는 간편한 방법을 제공합니다. FastConnect는 더 높은 대역폭 옵션과 인터넷 기반 연결보다 더 신뢰할 수 있는 네트워킹 환경을 제공합니다.
- 로드 밸런서
Oracle Cloud Infrastructure Load Balancing 서비스는 단일 시작점에서 백엔드의 여러 서버로 자동화된 트래픽 분배를 제공합니다.
이 아키텍처에는 공용 로드 밸런서가 포함되어 있습니다.
- 보안 목록
각 서브넷에 대해 서브넷 내부/외부에서 허용해야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
- 경로 테이블
가상 경로 테이블에는 서브넷에서 일반적으로 게이트웨이를 통해 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함됩니다.
- DRG(Dynamic Routing Gateway)
DRG는 VCN과 지역 외부의 네트워크(예: 다른 Oracle Cloud Infrastructure 지역의 VCN, 온프레미스 네트워크 또는 다른 클라우드 제공자의 네트워크) 간 전용 네트워크 트래픽 경로를 제공하는 가상 라우터입니다.
이 아키텍처의 데이터 계층에 사용되는 VCN에는 FastConnect 또는 VPN Connect를 사용하여 온프레미스 데이터 센터에 대한 전용 연결을 가능하게 하는 DRG가 있습니다.
- 서비스 게이트웨이
서비스 게이트웨이는 VCN에서 다른 서비스(예: Oracle Cloud Infrastructure Object Storage)로의 액세스를 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 순회하지 않습니다.
이 아키텍처의 데이터 계층에 사용되는 VCN에는 서비스 게이트웨이가 있습니다.
- NAT(Network Address Translation) 게이트웨이
NAT 게이트웨이를 사용하면 VCN의 전용 리소스가 수신 인터넷 접속에 해당 리소스를 노출시키지 않고도 인터넷의 호스트에 액세스할 수 있습니다.
- LPG(로컬 피어링 게이트웨이)
LPG를 사용하면 한 VCN을 같은 지역의 다른 VCN과 피어링할 수 있습니다. 피어링이란 인터넷을 통과하거나 온프레미스 네트워크를 통해 라우팅하는 트래픽 없이 VCN이 전용 IP 주소를 사용하여 통신한다는 의미입니다.
- 원격 피어링
원격 피어링을 사용하면 인터넷 또는 온프레미스 네트워크를 통해 트래픽 경로를 지정하지 않고도 VCN의 리소스가 전용 IP 주소를 사용하여 통신할 수 있습니다. 원격 피어링을 사용하면 다른 지역의 다른 VCN과 통신해야 하는 인스턴스에 대해 인터넷 게이트웨이 및 공용 IP 주소가 필요하지 않습니다.
- 서비스 게이트웨이
서비스 게이트웨이는 VCN에서 다른 서비스(예: Oracle Cloud Infrastructure Object Storage)로의 액세스를 제공합니다. VCN에서 Oracle 서비스로의 트래픽은 Oracle 네트워크 패브릭을 통해 이동하며 인터넷을 순회하지 않습니다.
- 객체 스토리지
오브젝트 스토리지를 사용하면 데이터베이스 백업, 분석 데이터, 이미지 및 비디오와 같은 리치 컨텐츠를 비롯한 모든 컨텐츠 유형의 대규모 정형 및 비정형 데이터에 빠르게 접근할 수 있습니다. 인터넷 또는 클라우드 플랫폼 내에서 직접 안전하게 데이터를 저장하고 검색할 수 있습니다. 성능 또는 서비스 신뢰성이 저하되지 않고 스토리지를 원활하게 확장할 수 있습니다. 빠르고 즉시 자주 액세스해야 하는 "핫" 스토리지에 대해 표준 스토리지를 사용합니다. 오래 보존되고 거의 액세스되지 않는 "콜드" 스토리지에 대해 아카이브 스토리지를 사용합니다.
- Exadata DB 시스템
Exadata Cloud Service는 클라우드에서 Exadata의 성능을 활용할 수 있도록 합니다. 유연한 X8M 시스템을 프로비저닝하면 필요에 따라 데이터베이스 컴퓨팅 서버 및 스토리지 서버를 시스템에 추가할 수 있습니다. X8M 시스템은 고대역폭 및 짧은 대기시간, 영구 메모리(PMEM) 모듈, 지능형 Exadata 소프트웨어를 위한 RoCE(RDMA over Converged Ethernet) 네트워킹을 제공합니다. 쿼터 랙 X8 시스템과 동일한 구성을 사용하여 X8M 시스템을 프로비전한 다음 프로비전 후 언제든지 데이터베이스 및 스토리지 서버를 추가할 수 있습니다.
- Data Guard
Oracle Data Guard는 하나 이상의 대기 데이터베이스를 생성, 유지, 관리 및 모니터링하여 운영 Oracle 데이터베이스를 중단 없이 사용할 수 있도록 하는 종합적인 서비스 조합을 제공합니다. Oracle Data Guard는 이러한 대기 데이터베이스를 운용 중인 데이터베이스의 복사본으로 유지 관리합니다. 계획된 또는 계획되지 않은 작동 중단으로 인해 운용 데이터베이스를 사용할 수 없게 되면 Oracle Data Guard는 대기 데이터베이스를 운용 역할로 전환하여 정전과 연관된 작동 중지 시간을 최소화할 수 있습니다.
