Oracle Cloud Infrastructure의 Hyperion 배포

Oracle 파트너는 현재 데이터 센터 계약을 갱신하거나 클라우드로 이전하는 등 많은 현대 비즈니스에서 흔히 발생하는 과제에 직면했습니다.

이 회사의 운영은 다양한 온프레미스 Oracle 애플리케이션 및 기술을 기반으로 했습니다.

여러 클라우드 제공업체를 철저히 평가한 후 온프레미스 Oracle Enterprise Performance Management(Hyperion) 워크로드를 Oracle Cloud로 마이그레이션했습니다.

Oracle Cloud로 마이그레이션함으로써 다음과 같은 비즈니스 목표를 달성했습니다.
  • Hyperion 애플리케이션을 Oracle 관리형 인프라에 유지합니다.
  • 전체 배포를 위한 비용 구조를 간소화합니다.

파트너는 자율 데이터베이스 서비스에 중점을 두고 추가 워크로드를 Oracle Cloud로 마이그레이션할 기회를 적극적으로 모색하고 있습니다.

구조

클라우드 토폴로지는 단순하면서도 강력하고 유연합니다. 이 아키텍처에는 두 개의 서브넷이 포함된 단일 VCN(가상 클라우드 네트워크)이 있습니다. 모든 리소스는 단일 가용성 도메인에 배포됩니다.

서브넷 중 하나는 로드 밸런서, Hyperion Foundation 서버, Essbase 서버, Hyperion 계획, 예측 및 예산 책정 모듈, 파일 서버 등 모든 웹 및 애플리케이션 리소스에 사용됩니다. 다른 서브넷은 데이터베이스 전용으로 사용됩니다. 이 아키텍처는 각 계층의 리소스에 대한 완벽한 네트워크 격리를 보장하고 네트워크 트래픽을 세분화하여 제어하기 위한 요구 사항을 충족합니다.

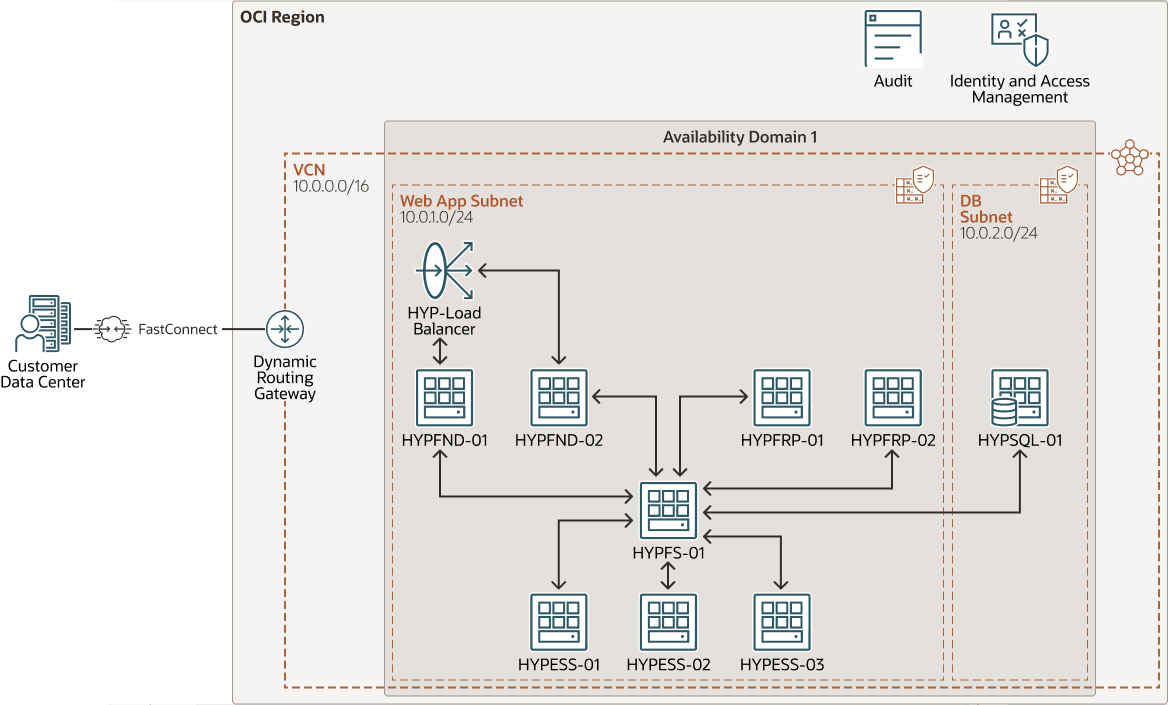

다음 다이어그램에는 아키텍처가 설명되어 있습니다.


다음은 bd-ads-hyperion.png에 대한 설명입니다.
그림 bd-ads-hyperion.png에 대한 설명

bd-광고-hyperion.zip

구조에는 다음과 같은 구성 요소가 있습니다.
  • 지역

    Oracle Cloud Infrastructure 리전은 가용성 도메인이라고 하는 데이터 센터가 하나 이상 포함된 지역화된 지리적 영역입니다. 지역은 다른 지역과 독립적이며, 먼 거리가 그들을 분리 할 수 있습니다 (국가 또는 대륙에 걸쳐).

    이 아키텍처의 모든 리소스는 단일 리전에 배포됩니다.

  • 가용성 도메인

    가용성 도메인은 한 지역 내의 독립형 독립 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 결함 허용을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원 또는 냉각과 같은 인프라 또는 내부 가용성 도메인 네트워크를 공유하지 않습니다. 따라서 한 가용성 도메인의 장애가 해당 영역의 다른 가용성 도메인에 영향을 미치지 않아야 합니다.

    이 아키텍처의 리소스는 단일 가용성 도메인에 배포됩니다.

  • VCN 및 서브넷

    VCN은 Oracle Cloud Infrastructure 지역에서 설정한 맞춤형 소프트웨어 정의 네트워크입니다. 기존의 데이터 센터 네트워크와 마찬가지로 VCN을 통해 네트워크 환경을 제어할 수 있습니다. VCN에는 VCN 생성 후 변경할 수 있는 겹치지 않는 CIDR 블록이 여러 개 있을 수 있습니다. VCN을 서브넷으로 분할할 수 있습니다. 서브넷은 지역 또는 가용성 도메인으로 범위가 지정될 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속적인 주소 범위로 구성됩니다. 생성 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.

    이 아키텍처는 애플리케이션 및 데이터 계층을 위한 별도의 서브넷과 함께 단일 VCN을 사용합니다.

  • DRG(동적 경로 지정 게이트웨이)

    DRG는 VCN과 지역 외부 네트워크(예: 다른 Oracle Cloud Infrastructure 지역의 VCN, 온프레미스 네트워크 또는 다른 클라우드 공급자의 네트워크) 간에 동일한 지역의 VCN 간 전용(private) 네트워크 트래픽에 필요한 경로를 제공하는 가상 라우터입니다.

    온프레미스 네트워크에서 Oracle Cloud로 빠르고 안정적으로 연결하기 위해 파트너는 Oracle Cloud Infrastructure FastConnect를 선택했습니다. 효율적인 DevOps를 위해 리소스 프로비저닝 및 관리가 자동화됩니다.

  • 경로 테이블

    가상 라우팅 테이블에는 일반적으로 게이트웨이를 통해 서브넷에서 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함되어 있습니다.

  • 보안 목록

    각 서브넷에 대해 서브넷에 들어오고 나가도록 허용해야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.

  • 로드 밸런서

    Oracle Cloud Infrastructure Load Balancing은 단일 시작점에서 여러 서버로 트래픽을 자동으로 배포합니다.

  • 컴퓨트 VM

    Oracle Cloud Infrastructure Compute를 사용하면 클라우드에서 컴퓨트 호스트를 프로비저닝하고 관리할 수 있습니다. CPU, 메모리, 네트워크 대역폭 및 스토리지에 대한 리소스 요구사항을 충족하는 구성을 사용하여 컴퓨트 인스턴스를 실행할 수 있습니다. 컴퓨트 인스턴스를 생성한 후 안전하게 액세스하고, 다시 시작하고, 볼륨을 연결 및 분리하고, 더 이상 필요하지 않을 때 이를 종료할 수 있습니다.

    이 아키텍처에는 다음 구성요소에 대한 컴퓨트 VM(가상 머신)이 포함됩니다.
    • Hyperion Foundation 서버를 호스트하는 VM 쌍입니다.
    • Hyperion Essbase용 VM 3개
    • Hyperion Planning, Forecasting 및 Budgeting 모듈을 실행하는 두 개의 VM
    • 파일 스토리지용 파일 서버를 실행하는 VM입니다.
    • 데이터베이스용 VM입니다.
  • Microsoft SQL Server

    Microsoft SQL Server는 대규모 데이터 웨어하우징 응용 프로그램을 구축하는 데 사용되는 타사 RDBMS입니다. 이 서버는 PeopleSoft 및 Essbase와 같은 소스에서 데이터를 추출, 변환 및 로드(ETL)하는 데 사용되며 ODI에서 메타데이터를 계획 앱으로 로드하는 데 사용됩니다. Shared Services, Planning, FR, EAS, ODI와 같은 데이터베이스 저장소가 필요한 Hyperion 제품도 지원합니다.
