Subaru 및 Centroid: Oracle Cloud에서 MySubaru Telematics Platform 마이그레이션 및 확장
MySubaru 모바일 앱에 대한 연중무휴 액세스를 요구하는 드라이버의 기록 번호를 통해 New Jersey 기반 자동차 회사와 관리형 서비스 제공업체인 Centroid는 애플리케이션의 온프레미스 인프라를 OCI(Oracle Cloud Infrastructure)로 이전하기로 결정했습니다.
이제 OCI 테넌시에서 Subaru는 Java 기반 차량 내 텔레매틱스 플랫폼을 대규모로 실행할 수 있게 되었으며, 2백만 명 이상의 구독자가 도로변 지원, 서비스 약속, 차량 내 기후 제어 등에 대한 수십만 건의 일일 서비스 요청을 처리할 수 있게 되었습니다. MySubaru 앱은 모든 Subaru 모델에서 작동하지만 원격 시작, 잠금, 잠금 해제 및 위치와 같은 많은 고급 기능은 Starlink Safety and Security Plus 구독을 통해서만 액세스할 수 있습니다.
1968년에 일본 Subaru Corporation의 자회사로 설립된 Subaru of America(이하 Subaru라고 함)는 Camden New Jersey에 본사를 두고 있으며, 최대 6,000명의 직원을 고용하고 인디애나주 라파예트에서 제로랜드필 조립 공장을 운영하고 있습니다. Subaru는 3개 지역 사무소, 8개 지역 유통 사무소, 12개 지역 사무소, 600개 이상의 딜러를 보유하고 있습니다.
Centroid가 MySubaru 애플리케이션의 인프라를 OCI로 이전하는 데 도움을 준 후 Subaru는 다음을 수행할 수 있었습니다.
- 재해 복구 사이트에서 Oracle Database Cloud Service, Oracle Data Guard의 2노드 RAC 구성 및 이 인프라의 전체 복제를 사용하여 텔레매틱스 서비스의 가용성을 높입니다.
- 방화벽, 보안 목록, 네트워크 보안 그룹, 다중 격리된 가상 클라우드 네트워크(VCN), 공용 및 전용 서브넷을 사용하여 사용자, 데이터베이스 및 애플리케이션에 대한 보안을 강화합니다.
구조
이 아키텍처에 배포된 모바일 애플리케이션은 Oracle Java Development Kit(JDK) 8 이상을 사용하는 오픈 소스 Spring Framework에서 지원합니다.
애플리케이션은 여러 AD(가용성 도메인)의 Oracle Cloud Infrastructure(OCI)에서 실행됩니다. 애슈번 가용성 도메인 1은 기본 도메인이고 애슈번 가용성 도메인 2는 대기 도메인이며 피닉스 가용성 도메인 1은 재해 복구 사이트입니다.

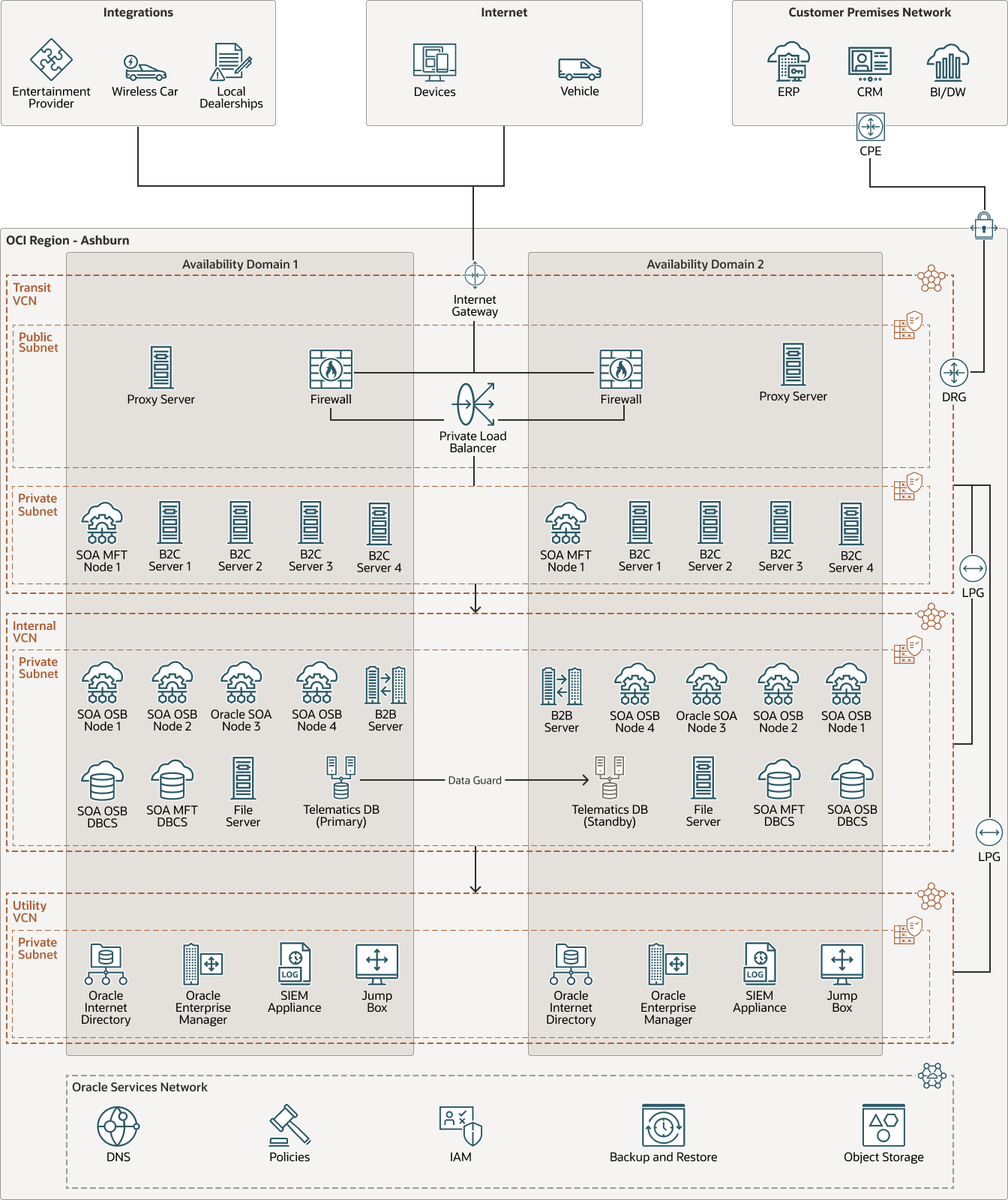

다음 다이어그램은 네트워킹 및 재해 복구 구조를 보여 줍니다.
subaru-centroid-oci-arch-oracle.zip
다중 VCB(가상 클라우드 네트워크)는 보안을 위해 네트워크를 격리합니다. The Transit VCN is used for edge network communications and contains a pair of firewalls in an active-active configuration, load balancers, backend business-to-consumer (B2C) servers, and the Oracle Service Oriented Architecture (SOA) Managed File Transfer nodes. 내부 VCN에는 전용 서브넷이 포함되어 있으며 웹 서비스 인스턴스, B2B(Business-to-Business) 서버(B2B) 및 Oracle Database용 Oracle SOA Service Bus(OSB) 및 BPEL(Business Processing Execution Language)을 보유합니다. 세번째 VCN은 OID(Oracle Internet Directory), OEM(Oracle Enterprise Manager), 원격 액세스(점프 서버), 로깅(SEIM Appliance)에서 제공하는 관찰 가능성 및 관리 등 비응용 프로그램 관련 기능을 처리하는 유틸리티 VCN입니다. 인증은 각 가용성 도메인의 VCN에 있는 OID 노드를 통해 Subaru의 온프레미스 환경에서 사용자 ID의 읽기 전용 복사본을 복제하여 수행됩니다. 모든 권한 부여는 IaaS 및 PaaS 인스턴스에 구성됩니다.
이러한 VCN은 모두 애슈번에서 LPG(로컬 피어링 게이트웨이)와 연결되어 있습니다. 허브 및 스포크 토폴로지가 사용되며 전송 VCN이 허브 역할을 하고 내부 및 유틸리티 VCN이 스포크 역할을 합니다. DRG(동적 라우팅 게이트웨이)를 사용한 원격 피어링은 애슈번 및 피닉스 지역을 연결합니다. 피닉스의 DR 영역은 LPG를 사용하여 연결된 VCN의 동일한 구성을 사용하여 기본 영역을 미러링합니다. IPsec 터널은 각 지역의 DRG를 사용하여 고객의 온프레미스 네트워크에서 OCI로 연결을 보호하는 데 사용됩니다.
애플리케이션의 프론트엔드는 MySubaru 웹 사이트 또는 드라이버의 MySubaru 앱에서 액세스할 수 있습니다. 이 앱은 App Store 또는 Google Play에서 다운로드할 수 있습니다. Subaru 소유자는 먼저 MySubaru 웹 사이트에서 사용자 계정을 만든 다음 스마트폰의 MySubaru 앱에 로그인해야 합니다. 한 쌍의 방화벽 인스턴스가 공용 서브넷의 전송 VCN에 있는 에지에 배포됩니다. 고가용성을 보장하기 위해 이러한 인스턴스는 각 가용성 도메인에 하나씩 활성-활성 클러스터에 구성됩니다. 방화벽은 엔드투엔드 보안과 인프라의 실시간 "심층 방어"를 제공합니다. 사용자는 전송 VCN에서 인터넷 게이트웨이를 사용하여 백엔드에 접근합니다. 트래픽이 방화벽 인스턴스에 의해 검사된 다음 내부 로드 밸런서로 전달된 다음 B2C 서버 인스턴스로 전송됩니다. B2C 서버는 Apache Tomcat 인스턴스를 실행하고 MySubaru 앱 백엔드의 사용자 서비스 요청을 지원합니다. 사용자 프로파일 및 인증 정보는 모바일 애플리케이션 앱용 유틸리티 VCN에 있는 OID 인스턴스에 저장됩니다.
텔레매틱스 데이터 수집은 차량과 동일한 사용자 경로를 B2C 서버로 연결한 다음 전용 서브넷의 내부 VCN에 있는 텔레매틱스 데이터베이스로 연결합니다. 애슈번 가용성 도메인 1에서 텔레매틱스 데이터베이스는 2노드 Oracle Database Cloud Service(DBCS) 구성을 사용하여 2노드 Oracle Real Application Clusters(RAC)에 호스팅됩니다. 추가 가용성을 위해 텔레매틱스 데이터베이스는 Oracle Data Guard를 사용하여 애슈번 가용성 도메인 2에 위치한 두 개의 추가 대기 인스턴스와 피닉스 가용성 도메인 1에 복제합니다. 애플리케이션 트래픽을 분산하고 고가용성을 유지하기 위해 애플리케이션 사용자는 백엔드 접근을 위해 지역 또는 가용성 도메인에 로드 분산되고(B2C 서버) B2C 서버는 애슈번 가용성 도메인 1의 활성 데이터베이스를 사용합니다. 활성 데이터베이스를 사용할 수 없는 경우 애슈번 가용성 도메인 2 또는 피닉스 가용성 도메인 1에서 대기 데이터베이스를 활성화할 수 있습니다. 이 구성은 여러 가용성 도메인 및 영역에 구성된 데이터베이스에 대한 로드 분배 및 백엔드 서버의 고가용성, 고가용성을 제공합니다. Subaru 팀은 장애 조치 시나리오를 다루기 위해 재해 복구 연습을 성공적으로 수행했습니다. 객체 스토리지에 대한 OCI 네이티브 백업 및 복원은 시스템 백업을 유지 관리하는 데 사용됩니다.
이 아키텍처는 B2B 서버와 OCI의 Oracle SOA Platform as a Service(PaaS)를 사용하여 매일 수백만 건의 벤더 거래를 처리합니다. Oracle SOA 매니지드 파일 전송 인스턴스 및 데이터베이스는 각 가용성 도메인에 배포되며, Subaru에게 파트너 및 공급업체와의 통합을 관리하는 파일 전송 시스템을 제공합니다. 애플리케이션 생태계는 무선 자동차 기능, 엔터테인먼트 제공업체 및 현지 자동차 딜러를 위해 파트너 및 공급업체와 통합됩니다.
Oracle SOA 및 OSB 노드 세트는 공급업체 및 파트너로부터 받은 데이터를 처리합니다. 또한 이러한 Oracle SOA 구성요소는 CRM(Customer Relationship Management) 시스템, ERP(Enterprise Resource Planning)를 위한 Oracle E-Business Suite, 비즈니스 인텔리전스 및 데이터 웨어하우징(BI/DW)을 통한 OCI의 비용 및 사용량 분석을 위한 OAS(Oracle Analytics Server) 등 현재 온프레미스에서 호스팅되는 시스템과 통합됩니다. 그런 다음 Oracle SOA 구성요소 및 SOA 데이터베이스가 각 가용성 도메인에 독립형 아키텍처로 배포됩니다. Oracle SOA 데이터베이스는 Oracle Database Cloud Service 가상 머신 인스턴스를 활용합니다.
개발자는 Utility VCN의 점프 박스를 사용하여 시스템에 액세스합니다. Jenkins 서버는 푸시 버튼 코드 배치를 위해 배치됩니다. Oracle Cloud Infrastructure Identity and Access Management(IAM) 및 정책은 역할 구분에 사용됩니다. 콘솔 액세스는 정책에 따라 콘솔 액세스가 필요한 사용자로만 제한됩니다.
시스템 관리자는 OCI 테넌시에서 사용할 수 있는 컴퓨팅 또는 기타 리소스 양을 제한하는 서비스 계정을 가지고 있습니다. 일부 Centroid 시스템 관리자는 전체 루트 액세스 권한을 가지지만 다른 시스템 관리자는 역할에 따라 애플리케이션 또는 데이터베이스만 관리할 수 있습니다. 보안 로깅 정보는 보안 검토를 위해 다른 위치로 전달됩니다. 취약성 검사를 모니터링하고 침투 테스트를 수행하는 별도의 보안 팀이 있습니다.
이 구조에는 다음과 같은 구성 요소가 있습니다.
- 지역
Oracle Cloud Infrastructure 지역은 가용성 도메인이라고 하는 하나 이상의 데이터 센터를 포함하는 지역화된 지리적 영역입니다. 지역은 다른 지역과 독립적이며 거리가 멀면 국가 또는 대륙을 가로질러 분리할 수 있습니다.
- 가용성 도메인
가용성 도메인은 한 지역 내에 있는 독립형 독립형 데이터 센터입니다. 각 가용성 도메인의 물리적 리소스는 내결함성을 제공하는 다른 가용성 도메인의 리소스와 격리됩니다. 가용성 도메인은 전원, 냉각 또는 내부 가용성 도메인 네트워크와 같은 인프라를 공유하지 않습니다. 따라서 특정 가용성 도메인에서 장애가 발생하면 해당 지역의 다른 가용성 도메인에 영향을 주지 않습니다.
- IAM(ID 및 액세스 관리)
Oracle Cloud Infrastructure Identity and Access Management(IAM)는 Oracle Cloud Infrastructure(OCI) 및 Oracle Cloud Applications의 액세스 제어 플레인입니다. IAM API 및 사용자 인터페이스를 통해 ID 도메인과 ID 도메인 내의 리소스를 관리할 수 있습니다. 각 OCI IAM ID 도메인은 독립형 ID 및 액세스 관리 솔루션 또는 다른 사용자 모집단을 나타냅니다.
- 정책
Oracle Cloud Infrastructure Identity and Access Management 정책은 어떤 리소스에 접근할 수 있는지와 방법을 지정합니다. 액세스는 그룹 및 구획 레벨에서 부여됩니다. 즉, 특정 구획 내에서 또는 테넌시에 특정 유형의 액세스 권한을 그룹에 부여하는 정책을 작성할 수 있습니다.
- DNS
Oracle Cloud Infrastructure DNS(Domain Name System) 서비스는 확장성이 뛰어난 글로벌 애니캐스트 DNS(도메인 이름 시스템) 네트워크로, 향상된 DNS 성능과 복원성 및 확장성을 제공하여 최종 사용자가 어디에 있든 최대한 빨리 고객의 애플리케이션에 연결할 수 있습니다.
- VCN(가상 클라우드 네트워크) 및 서브넷
VCN은 Oracle Cloud Infrastructure 지역에서 설정한 커스터마이징 가능한 소프트웨어 정의 네트워크입니다. 기존 데이터 센터 네트워크와 마찬가지로 VCN은 네트워크 환경을 완벽하게 제어할 수 있습니다. VCN에는 VCN 생성 후 변경할 수 있는 겹치지 않는 여러 CIDR 블록이 있을 수 있습니다. VCN을 서브넷으로 세그먼트할 수 있으며, 지역 또는 가용성 도메인으로 범위를 지정할 수 있습니다. 각 서브넷은 VCN의 다른 서브넷과 겹치지 않는 연속된 주소 범위로 구성됩니다. 생성 후 서브넷의 크기를 변경할 수 있습니다. 서브넷은 공용 또는 전용일 수 있습니다.
- 경로 테이블
가상 라우팅 테이블에는 일반적으로 게이트웨이를 통해 서브넷에서 VCN 외부의 대상으로 트래픽을 라우팅하는 규칙이 포함됩니다.
- 보안 목록
각 서브넷에 대해 서브넷에 들어오고 나가야 하는 트래픽의 소스, 대상 및 유형을 지정하는 보안 규칙을 생성할 수 있습니다.
- 사이트 간 VPN
사이트 간 VPN은 온프레미스 네트워크와 Oracle Cloud Infrastructure의 VCN 간 IPSec VPN 연결을 제공합니다. IPSec 프로토콜 제품군은 패킷이 소스에서 대상으로 전송되기 전에 IP 트래픽을 암호화하고 도착 시 트래픽을 해독합니다.
- 인터넷 게이트웨이
인터넷 게이트웨이는 VCN의 공용 서브넷과 공용 인터넷 간의 트래픽을 허용합니다.
- DRG(Dynamic routing gateway)
DRG는 VCN과 지역 외부 네트워크(예: 다른 Oracle Cloud Infrastructure 지역 내 VCN, 온프레미스 네트워크 또는 다른 클라우드 제공업체의 네트워크) 간 동일한 지역의 VCN 간 전용 네트워크 트래픽 경로를 제공하는 가상 라우터입니다.
- LPG(로컬 피어링 게이트웨이)
LPG를 사용하면 한 VCN을 동일한 지역의 다른 VCN과 피어링할 수 있습니다. 피어링은 VCN이 인터넷을 통과하거나 온프레미스 네트워크를 통과하는 트래픽 없이 전용 IP 주소를 사용하여 통신하는 것을 의미합니다.
- 원격 피어링
원격 피어링을 사용하면 VCN의 리소스가 인터넷 또는 온프레미스 네트워크를 통해 트래픽을 라우팅하지 않고도 전용 IP 주소를 사용하여 통신할 수 있습니다. 원격 피어링을 사용하면 다른 지역의 다른 VCN과 통신해야 하는 인스턴스에 대해 인터넷 게이트웨이 및 공용 IP 주소가 필요하지 않습니다.
- 로드 밸런서
Oracle Cloud Infrastructure Load Balancing Service는 단일 시작점에서 백엔드의 여러 서버로 트래픽을 자동으로 배포합니다.
- Data Guard
Oracle Data Guard는 하나 이상의 대기 데이터베이스를 생성, 유지, 관리 및 모니터링하여 운영 Oracle 데이터베이스를 중단 없이 계속 사용할 수 있도록 하는 포괄적인 서비스 세트를 제공합니다. Oracle Data Guard는 이러한 대기 데이터베이스를 운용 중인 데이터베이스의 복사본으로 유지 관리합니다. 그런 다음 계획되거나 계획되지 않은 운용중단으로 인해 운용 중인 데이터베이스를 사용할 수 없게 되면 Oracle Data Guard는 대기 데이터베이스를 운용 롤로 전환하여 운용중단과 연관된 작동 중지 시간을 최소화할 수 있습니다.
- 계산
Oracle Cloud Infrastructure Compute 서비스를 사용하면 클라우드에서 컴퓨트 호스트를 프로비전하고 관리할 수 있습니다. CPU, 메모리, 네트워크 대역폭 및 스토리지에 대한 리소스 요구사항을 충족하는 구성으로 컴퓨트 인스턴스를 실행할 수 있습니다. 컴퓨트 인스턴스를 생성하면 안전하게 액세스하고, 재시작하며, 볼륨을 연결 및 분리하고, 더 이상 필요하지 않을 때 종료할 수 있습니다.
- 객체 스토리지
오브젝트 스토리지를 사용하면 데이터베이스 백업, 애널리틱스 데이터, 이미지 및 비디오와 같은 풍부한 컨텐츠를 비롯하여 모든 컨텐츠 유형의 구조적 및 비구조적 데이터에 신속하게 접근할 수 있습니다. 인터넷 또는 클라우드 플랫폼 내에서 직접 안전하게 데이터를 저장하고 검색할 수 있습니다. 성능 또는 서비스 신뢰성의 저하를 경험하지 않고도 스토리지를 원활하게 확장할 수 있습니다. 빠르고 즉각적이며 자주 액세스하는 데 필요한 "핫" 스토리지에 표준 스토리지를 사용합니다. 장기간 보존하고 거의 액세스하지 않는 "콜드" 스토리지에 아카이브 스토리지를 사용합니다.
- SOA(SB 및 Oracle B2B 포함)
Oracle Service Bus(SB) 및 Oracle B2B는 Oracle SOA Suite의 서비스 유형입니다.
Oracle Service Bus는 웹 서비스뿐만 아니라 Java 및 이기종 서비스 간의 상호 작용을 연결, 중재 및 관리합니다. Net, 메시징 서비스 및 레거시 엔드포인트
Oracle B2B는 기업과 해당 거래 파트너 간의 안전하고 신뢰할 수 있는 비즈니스 문서 교환을 가능하게 해주는 전자 상거래를 위한 게이트웨이입니다. Oracle B2B는 B2B 문서 표준, 보안, 전송, 메시징 서비스 및 거래 파트너 관리를 지원합니다. Oracle SOA Suite 조합 응용 프로그램 내에서 Oracle B2B를 바인딩 구성 요소로 사용할 경우 엔드 투 엔드 비즈니스 프로세스를 구현할 수 있습니다.
Oracle B2B에 SOA(SB 및 B2B 클러스터 서비스 유형 포함)를 프로비저닝할 수 있습니다.
- Oracle Managed File Transfer(MFT)
Oracle MFT는 고성능 표준 기반의 엔드투엔드 매니지드 파일 게이트웨이입니다. 전송 우선순위 지정, 파일 암호화, 스케줄링, 내장된 FTP 및 sFTP 서버를 포함하는 경량의 웹 기반 디자인 타임 콘솔을 사용하여 파일 전송을 설계, 배포 및 모니터링합니다.
MFT 클러스터 서비스 유형으로 Oracle MFT를 프로비저닝할 수 있습니다.
- Oracle Database Cloud Service
Oracle Database Cloud Service를 사용하면 클라우드에서 Oracle 데이터베이스를 쉽게 구축, 확장 및 보호할 수 있습니다. 블록 볼륨이 있는 가상 머신으로 DB 시스템에 데이터베이스를 생성할 수 있으며, 이 두 가지 모두 고성능 및 비용 효율적인 가격을 제공합니다. 또한 이 서비스를 통해 가상 클라우드 네트워크 계층의 가상 시스템 서버에서 '클라우드 우선' Oracle RAC 구현을 지원할 수 있습니다.
