Co jsou stromy strategie?
Ve stromu strategie se zobrazuje cíl a podřízené cíle, které ho podporují, a klíčové ukazatele výkonu hierarchicky.
Strom strategie poskytuje také podpůrné informace pro daný cíl, jako například informace o vlastníkovi a souvisejících dokumentech.
Strom strategie umožňuje prozkoumávat a navigovat:
-
Strategie pro celou výsledkovou listinu (tedy kořenový cíl), například Společnost ABC
-
Strategie pro jednotlivý cíl, například Zkrácení doby vyřízení v rámci podpory
Pro strom strategií existují dva typy diagramů:
-
Diagram Strom strategie. Další informace viz Diagram Strom strategie.
-
Diagram kola příspěvků strategie. Další informace viz Diagram Kolo příspěvků strategie.
Další informace o vytváření stromu strategie najdete v části Vytváření stromů strategie.
Diagram Strom strategie
Diagram stromu strategie se používá k zobrazení cíle a jeho podpůrných podřízených cílů a klíčových ukazatelů výkonu hierarchicky ve stromovém schématu.
Diagram stromu strategie obsahuje následující komponenty:
-
Stromový diagram - Skládá se z uzlů představujících cíl a jeho podpůrné cíle a klíčových ukazatelů výkonu. Každý uzel ukazuje stav cíle nebo klíčového ukazatele výkonu zobrazením ikony a barvy, které představují rozsah vyhodnocení. Uzel klíčového ukazatele výkonu také zobrazuje skutečnou hodnotu klíčového ukazatele výkonu a procento odchylky od cílového stavu.
-
Ptačí perspektiva - Nabízí pohled shora na stromový diagram.

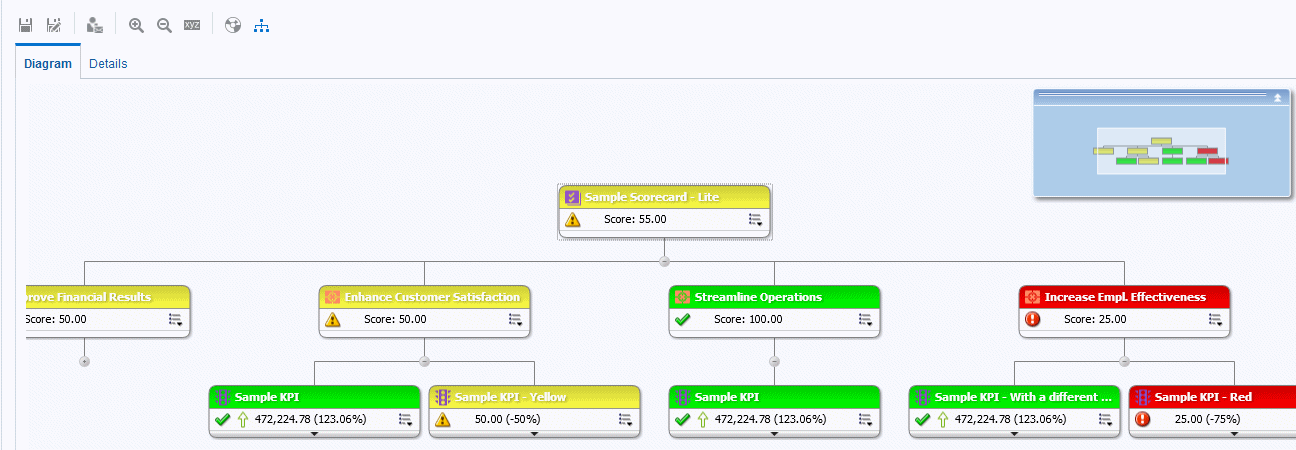

Obrázek obsahuje příklad diagramu stromu strategie.
Diagram Kolo příspěvků strategie
Diagram Kolo příspěvků strategie se používá k hierarchickému zobrazení cíle a jeho podpůrných podřízených cílů a klíčových ukazatelů výkonu v kruhovém diagramu nazývaném diagram kola příspěvků strategie.
Diagram Kolo příspěvků strategie usnadňuje zobrazení příspěvků (nebo dopadů) určitého cíle nebo klíčového ukazatele výkonu na nadřazený cíl. Obsahuje následující součásti:
-
Kolo příspěvků strategie - Skládá se ze středového kruhu (neboli uzlu zaměření) představujícího počáteční cíl diagramu. Ten je obklopen soustřednými kruhy rozdělenými do sektorů. Každý sektor je uzel představující podřízený cíl nebo klíčový ukazatel výkonu.
Velikost sektoru je určena váhou, jaká je představovanému cíli nebo klíčovému ukazateli výkonu přiřazena v jeho nadřízeném pravidlu vyhodnocení váhy. Další informace o přiřazování vah najdete v části Přiřazování váhy k podřízeným cílům, iniciativám a klíčovým ukazatelům výkonu. Pokud nadřízený objekt neobsahuje žádné pravidlo vyhodnocení váhy, budou mít jeho podřízené sektory stejnou velikost.
-
Panel Informace - Zobrazuje následující informace o aktuálním uzlu:
-
Ikona statusu a buď skóre (pro cíl), nebo aktuální hodnoty a procentuální odchylky (pro klíčový ukazatel výkonu)
-
Status svých podřízených
-
Váha, která je jim přiřazena v pravidlu váženého hodnocení jejich nadřazeného cíle
-
-
Kroužková navigace - Skládá se ze skupiny malých kroužků představujících uzel ve středu kola příspěvků strategie a všechny jeho předchůdce obsažené v diagramu. Každý kruh je vybarven barvou statusu svého příslušného uzlu.

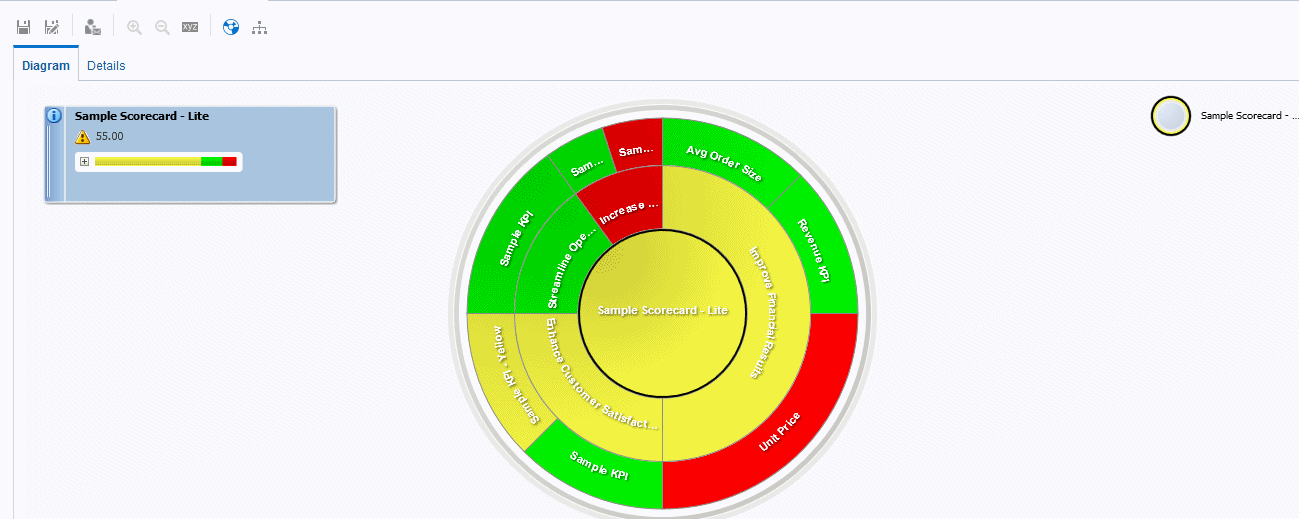

Obrázek znázorňuje ukázku diagramu kola příspěvků strategie pro cíl Zlepšení finančních výsledků. Podřízený cíl Snížení nákladů je zvýrazněn.
