Arborescence des stratégies : définition
Une arborescence des stratégies présente un objectif ainsi que les objectifs enfant et KPI associés de façon hiérarchique.
Elle fournit également des informations annexes pour l'objectif (par exemple, le propriétaire BI et les documents associés).
Une arborescence des stratégies permet d'explorer et de naviguer dans les éléments suivants :
-
La stratégie pour l'ensemble d'une scorecard (c'est-à-dire l'objectif racine) ; par exemple, ABC Corporation.
-
La stratégie pour un objectif individuel ; par exemple, Decrease Support Turnaround.
Les deux types de diagramme suivants sont disponibles dans une arborescence des stratégies :
-
Diagramme d'arborescence des stratégies. Pour plus d'informations, reportez-vous à Présentation des diagrammes d'arborescence des stratégies.
-
Diagramme circulaire de contribution des stratégies. Pour plus d'informations, reportez-vous à Présentation des diagrammes circulaires de contribution de stratégie.
Pour plus d'informations sur la création d'une arborescence des stratégies, reportez-vous à Création d'arborescences des stratégies.
Présentation des diagrammes d'arborescence des stratégies
Vous pouvez utiliser un diagramme d'arborescence des stratégies pour afficher un objectif ainsi que les objectifs enfant et KPI associés dans l'ordre hiérarchique sous la forme d'une arborescence.
Une arborescence des stratégies contient les composants suivants :
-
Diagramme d'arborescence : il est composé de noeuds qui représentent un objectif ainsi que les objectifs et KPI associés. Chaque noeud présente le statut de l'objectif ou du KPI en affichant l'icône et la couleur représentant la plage d'évaluation. Un noeud de KPI affiche également la valeur réelle du KPI et la variance en pourcentage par rapport à la cible.
-
Vue d'ensemble : elle fournit une vue générale du diagramme d'arborescence.

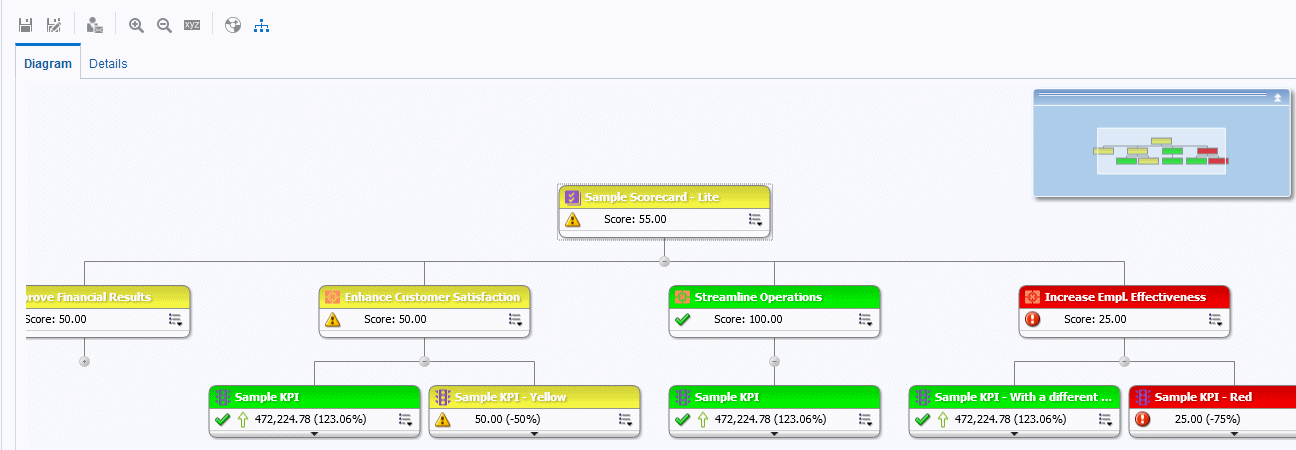

L'illustration présente un exemple de diagramme d'arborescence des stratégies.
Présentation des diagrammes circulaires de contribution de stratégie
Vous pouvez utiliser un diagramme circulaire de contribution de stratégie pour afficher un objectif ainsi que les objectifs enfant et KPI associés dans l'ordre hiérarchique, dans un diagramme circulaire appelé diagramme circulaire de contribution de stratégie.
Le diagramme circulaire de contribution de stratégie facilite la visualisation de la contribution (ou de l'impact) d'un objectif ou d'un KPI spécifique sur un objectif parent. Elle propose plusieurs options :
-
Diagramme circulaire de contribution de stratégie : il est composé d'un cercle central (ou noeud de focus) qui représente l'objectif de départ du diagramme. Il est entouré de cercles concentriques divisés en secteurs. Chaque secteur correspond à un noeud qui représente un objectif enfant ou un KPI.
La taille d'un secteur est déterminée par la pondération affectée à l'objectif ou au KPI représenté dans la règle d'évaluation pondérée de son parent. Pour plus d'informations sur l'attribution des pondérations, reportez-vous à Attribution d'une pondération aux KPI, aux initiatives et aux objectifs enfant. Si le parent n'est associé à aucune règle d'évaluation pondérée, les secteurs enfant d'un parent ont tous la même taille.
-
Panneau Informations : affiche les informations suivantes sur le noeud en cours
-
icône de statut et score (pour un objectif), ou valeurs réelles et pourcentage de variance (pour un KPI) ;
-
statut des enfants ;
-
pondération attribuée dans la règle d'évaluation pondérée du parent associé.
-
-
Piste de focus : elle est composée d'un groupe de petits cercles qui représentent le noeud au centre du diagramme circulaire de contribution de stratégie ainsi que tous les ancêtres inclus dans le diagramme. Chaque cercle affiche la couleur du statut du noeud correspondant.
L'illustration présente un exemple de diagramme circulaire de contribution de stratégie pour l'objectif Improve Financial Results. L'objectif subordonné Reduce Cost est mis en surbrillance.
