Informazioni sulle strutture strategia
Una struttura strategia mostra una vista gerarchica di un obiettivo e dei relativi obiettivi e indicatori KPI figlio di supporto.
Fornisce inoltre informazioni di supporto per l'obiettivo, quali il proprietario business e i documenti correlati.
Una struttura strategia consente di esplorare e spostarsi nella strategia:
-
per una scorecard intera, ovvero l'obiettivo radice, ad esempio ABC Corporation;
-
per un singolo obiettivo, ad esempio Decrease Support Turnaround.
Esistono due tipi di diagrammi per una struttura strategia:
-
Diagramma ad albero della strategia. Per ulteriori informazioni, vedere Informazioni sul diagramma ad albero della strategia.
-
Diagramma di grafico a ruota strategia. Per ulteriori informazioni, vedere Informazioni sul diagramma di grafico a ruota strategia.
Per ulteriori informazioni sulla creazione di una struttura strategia, vedere Creazione di strutture strategia.
Informazioni sul diagramma ad albero della strategia
Il diagramma ad albero della strategia fornisce una vista gerarchica di un obiettivo e dei relativi obiettivi e indicatori KPI figlio di supporto in un diagramma ad albero.
Un diagramma ad albero della strategia contiene gli elementi riportati di seguito.
-
Diagramma ad albero: è costituito di nodi che rappresentano un obiettivo e i relativi obiettivi e indicatori KPI di supporto. Ogni nodo indica lo stato dell'obiettivo o dell'indicatore KPI mediante la visualizzazione dell'icona e del colore che rappresentano l'intervallo di valutazione. Un nodo KPI visualizza inoltre il valore effettivo dell'indicatore KPI e la varianza percentuale rispetto all'obiettivo.
-
Vista panoramica: fornisce una panoramica del diagramma ad albero.

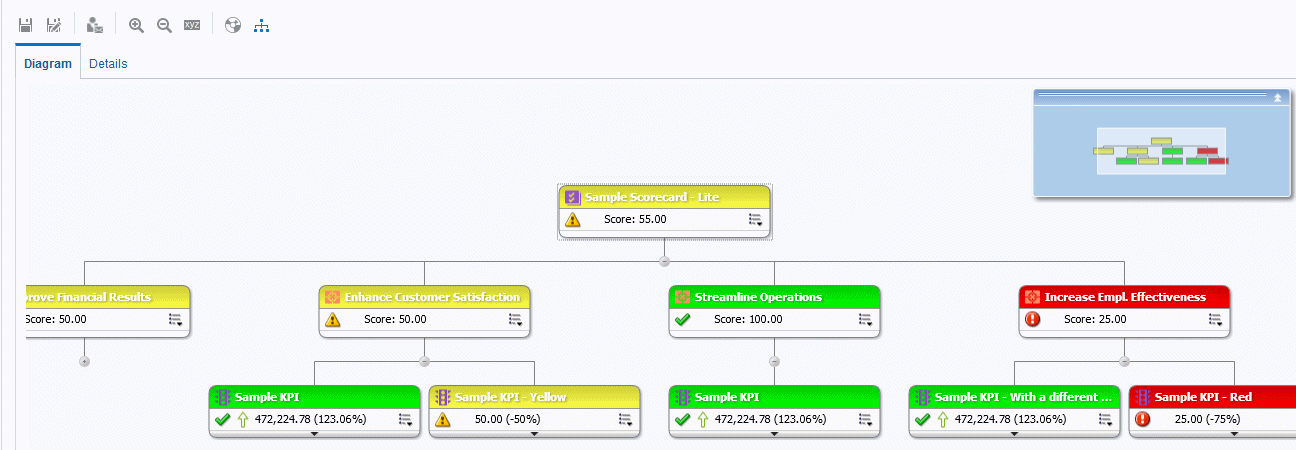

L'illustrazione mostra un esempio di diagramma ad albero della strategia.
Informazioni sul diagramma di grafico a ruota strategia
Il diagramma di grafico a ruota strategia fornisce una vista gerarchica di un obiettivo e dei relativi obiettivi e indicatori KPI figlio di supporto.
Il diagramma di grafico a ruota strategia facilita la visualizzazione del contributo (o impatto) di un obiettivo o indicatore KPI specifico su un obiettivo padre. Le opzioni disponibili sono descritte di seguito.
-
Grafico a ruota strategia: si tratta di un cerchio centrale (o nodo attivo) che rappresenta l'obiettivo iniziale del diagramma. È circondato da cerchi concentrici suddivisi in settori. Ogni settore è un nodo che rappresenta un obiettivo o un indicatore KPI figlio.
La dimensione di un settore è determinata dalla rilevanza assegnata all'obiettivo rappresentato o indicatore KPI nella regola di valutazione ponderata dell'elemento padre. Per ulteriori informazioni sull'assegnazione della rilevanza, vedere Assegnazione della rilevanza agli obiettivi, alle iniziative e agli indicatori KPI figlio. Se l'elemento padre non dispone di una regola di valutazione ponderata, i settori figlio di un elemento padre avranno tutti la stessa dimensione.
-
Riquadro Informazioni: visualizza le informazioni relative al nodo corrente riportate di seguito.
-
L'icona di stato e il punteggio (per un obiettivo) oppure i valori effettivi e la varianza percentuale (per un indicatore KPI)
-
Lo stato dei nodi figlio
-
La rilevanza assegnata al nodo nella regola di valutazione ponderata dell'elemento padre
-
-
Percorso degli elementi attivi: gruppo di cerchi di piccole dimensioni che rappresentano il nodo al centro del diagramma circolare di contributi strategia e gli eventuali predecessori inclusi nel diagramma. Ogni cerchio visualizza il colore di stato del proprio nodo corrispondente.
L'illustrazione mostra un esempio di diagramma di grafico a ruota strategia per l'obiettivo Migliora risultati finanziari. Viene evidenziato l'obiettivo subordinato Riduzione dei costi.
