Exemplo: Criando e Editando um Gráfico

Esta seção fornece um exemplo de criação e edição de um gráfico.

Criando um Gráfico

O exemplo a seguir mostra como criar um gráfico para compreender o salário acumulado ganho por cada categoria de cargo.

1. Navegue até a página Gráficos na home page do Database Actions.
2. Clique em Criar Gráfico.
3. Informe os detalhes do gráfico da seguinte forma:
   • Nome: Salário Total por Categoria de Cargo
   • Descrição: O salário cumulativo ganho por cada categoria de cargo.
   • Definição do Gráfico:
     • Instrução SQL:


       SELECT SUM(SALARY), JOB_ID
       FROM EMPLOYEES
       GROUP BY JOB_ID


     • Tipo de Gráfico: Gráfico de Área
     • Orientação: Vertical
     • Rótulo do eixo X: Categoria do Job
     • Rótulo do eixo Y: Salário Total
     • Rótulo: JOB_ID (VARCHAR2)
     • Valor: SUM(SALARY) (NUMBER)
     • Sistema de coordenadas: Cartesiano
     • Classificação: Desativada

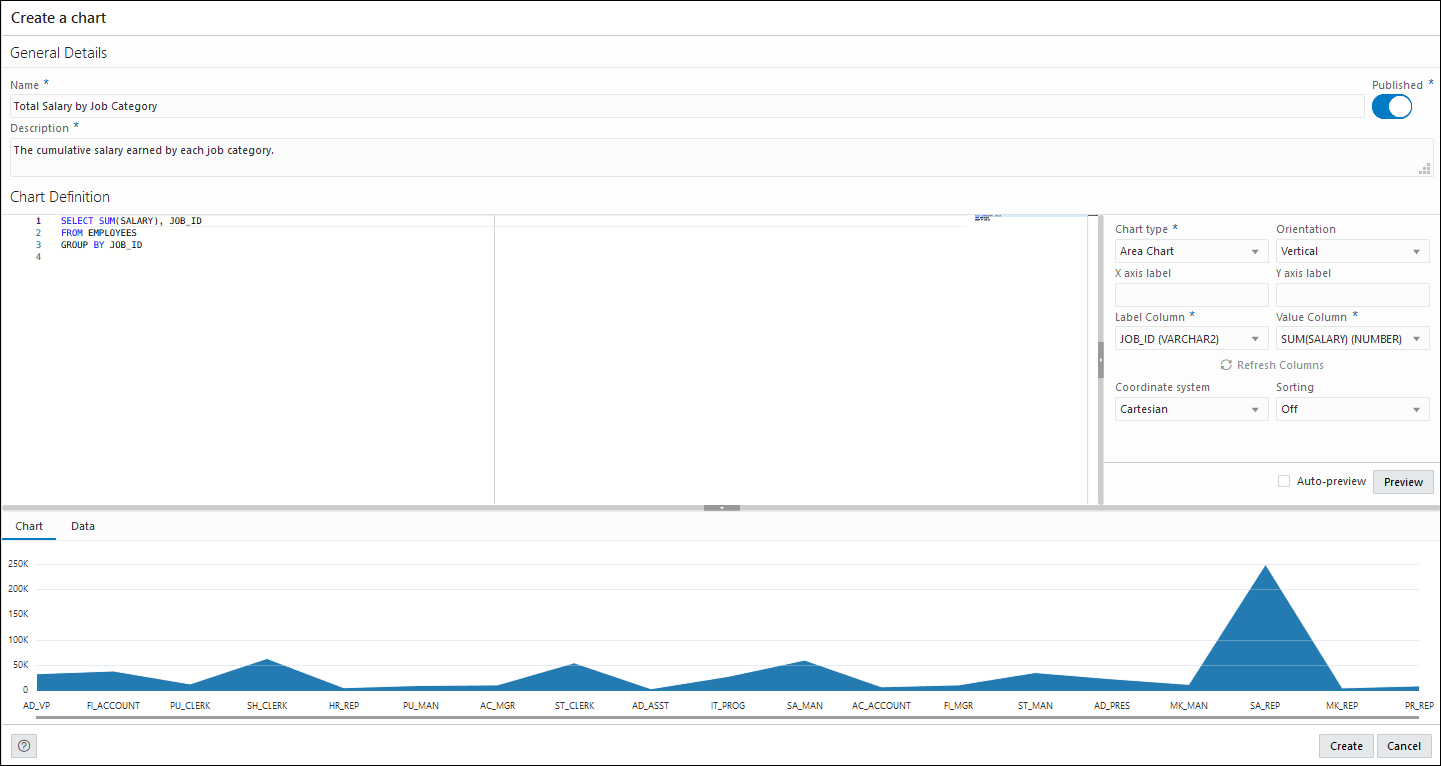

   • Clique em Visualizar na seção Mapeamento para visualizar o gráfico a seguir.

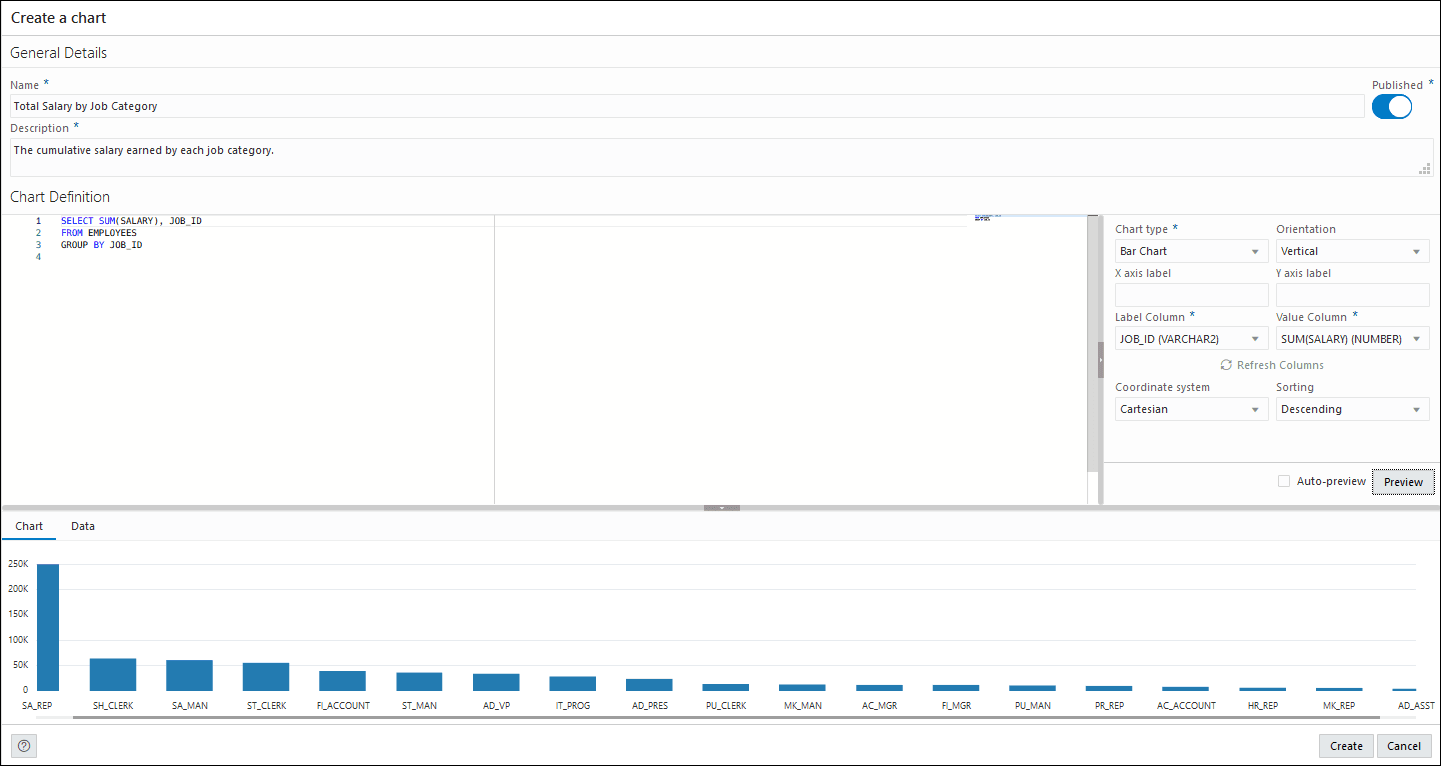

   • Altere o Tipo de Gráfico para Gráfico de Barras, Classificando para Decrescente e clique em Visualizar para exibir o gráfico atualizado.

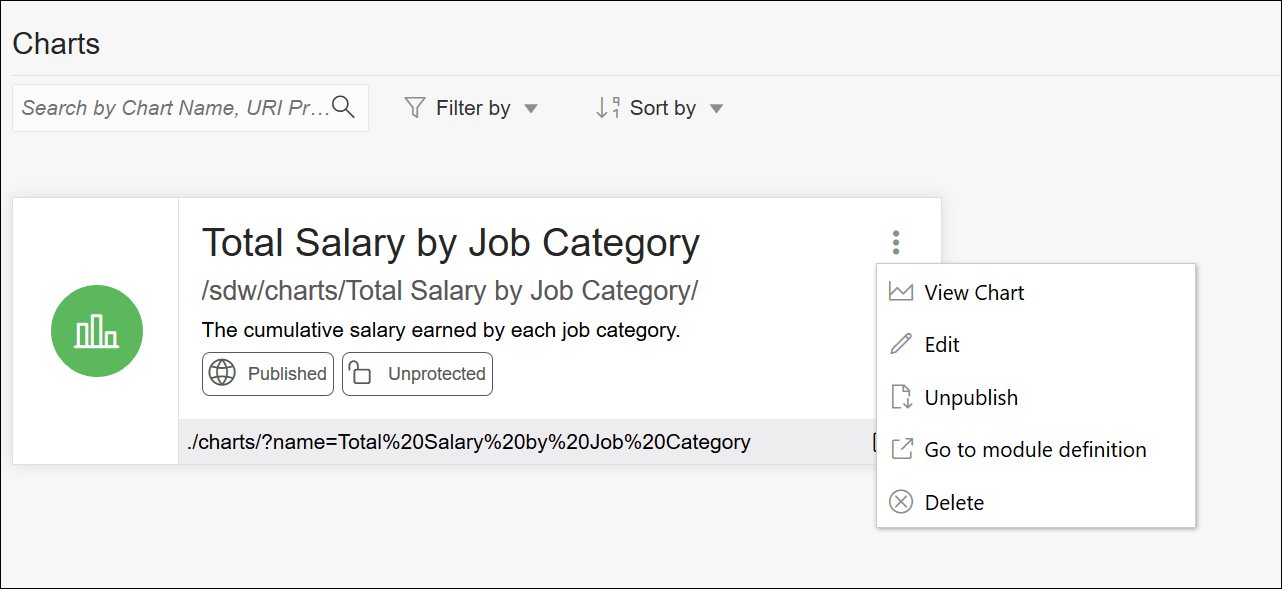

4. Clique em Criar para criar o gráfico. Uma notificação de confirmação é exibida e o cartão de gráfico fica visível na página Gráficos.
5. Clique no Seletor e selecione Exibir Gráfico para exibir o gráfico em uma nova guia.

Editando um gráfico

O exemplo a seguir edita o gráfico criado na seção anterior.

1. Clique no Seletor e selecione Editar para editar o gráfico.

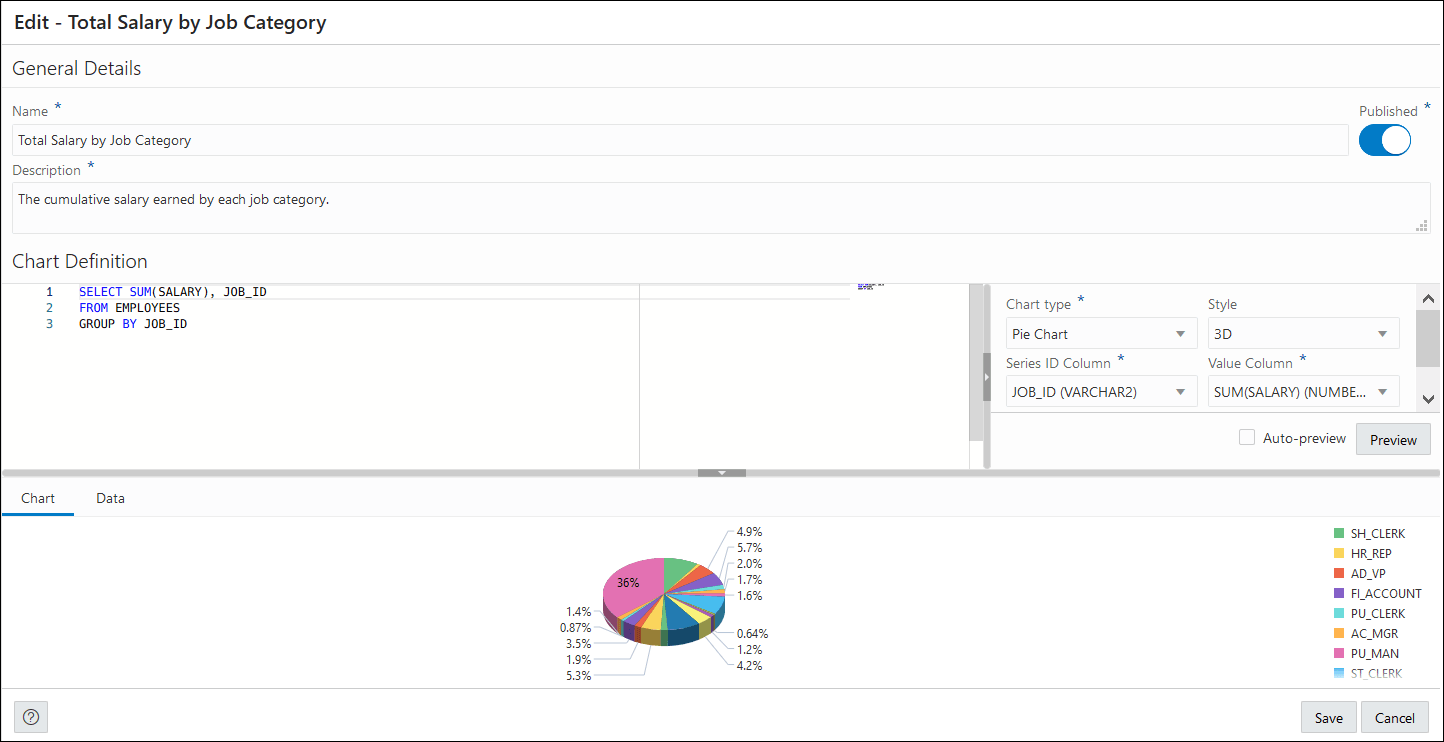

2. Na seção Mapeamento, altere o Tipo de Gráfico para Gráfico de Pizza e Estilo para 3D.
3. Clique em Visualizar para exibir o gráfico atualizado.
4. Clique em Salvar.

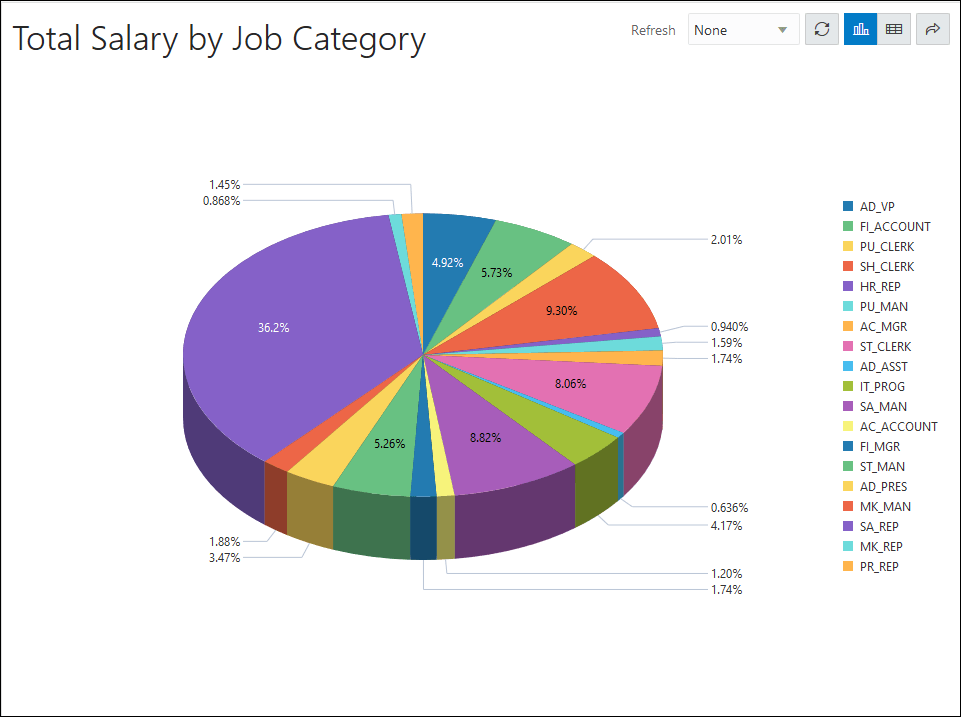

5. Clique no Seletor e selecione Exibir Gráfico para exibir o gráfico atualizado em uma nova guia.
