Conecte o Roving Edge Device
Use os diagramas a seguir para localizar conectores na parte traseira do Roving Edge Device ao conectar cabos neste procedimento.
Para atender aos requisitos do MIL-STD-461 Rev G RE102, todos os cabos de rede Ethernet conectados ao Roving Edge Device devem ter classificação CAT8. Caso contrário, o requisito mínimo para cabos Ethernet é CAT6.
As conexões Ethernet descritas nesta seção são as conexões Ethernet mínimas que você precisa fazer para configurar o dispositivo. Você pode usar as outras portas NIC e configurar a vinculação Ethernet. Consulte Identificar Itens do Painel Frontal e Traseiro e Gerenciando Vinculação Ethernet.
A maioria dos dispositivos exige que você baixe um grande arquivo de software de 25 GB para autoprovisionar o dispositivo. Para garantir uma instalação suave, recomendamos conectar o dispositivo a uma rede de alta velocidade.
Conecte cabos à porta Ethernet padrão e à porta da console serial, conforme mostrado nos diagramas a seguir.
Observação
Para instalação inicial e autoprovisionamento, verifique se o dispositivo não está atrás de um servidor proxy HTTP e se o dispositivo tem conectividade com a internet. Após o autoprovisionamento, você pode mover o dispositivo para trás de um servidor proxy HTTP.
-
Use um cabo Ethernet 10GBaseT RJ-45 para conectar a porta Ethernet do dispositivo ao seu switch Ethernet.
-
Conecte o cabo serial USB fornecido da porta do console serial do dispositivo a um conector USB no host de controle, como um laptop.

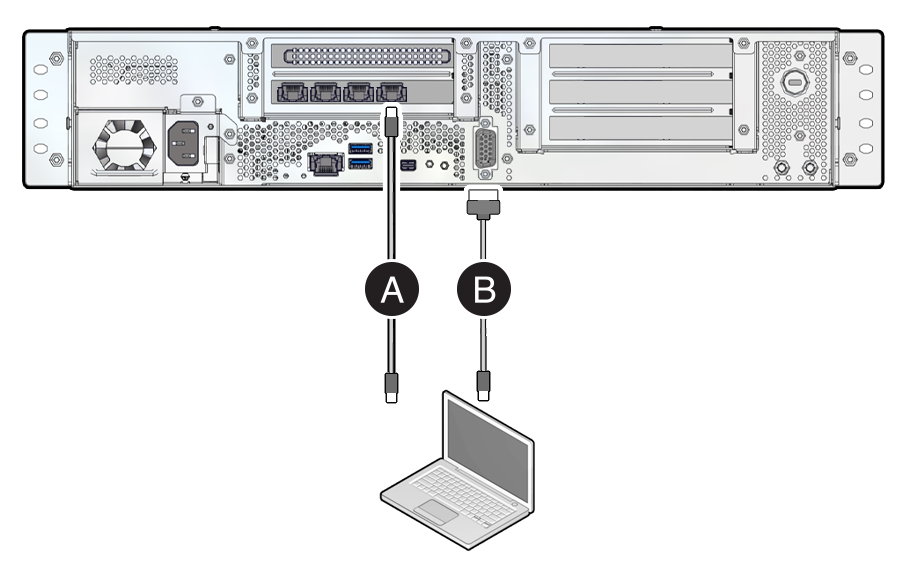

Roving Edge Device 2: Formas de Computação, GPU e Armazenamento

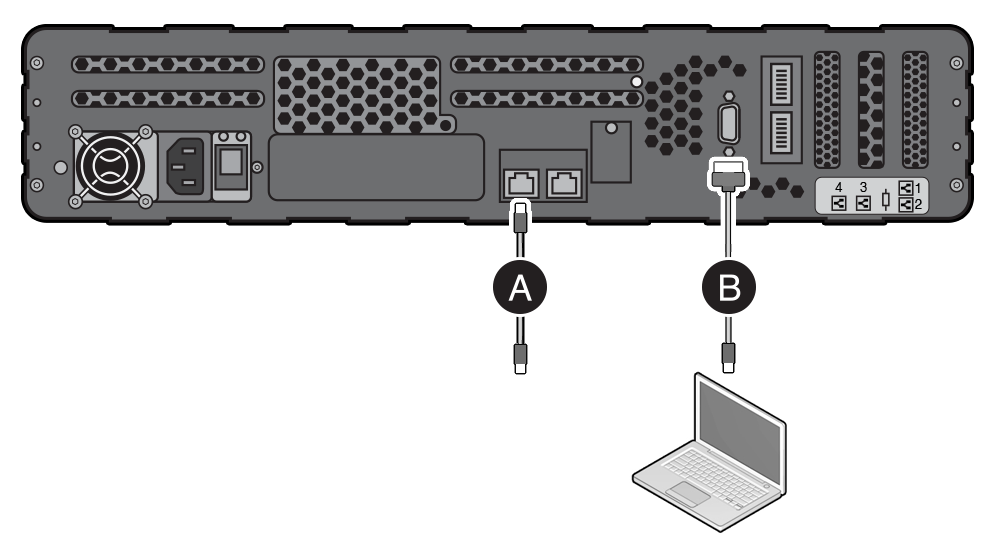

Roving Edge Device 1

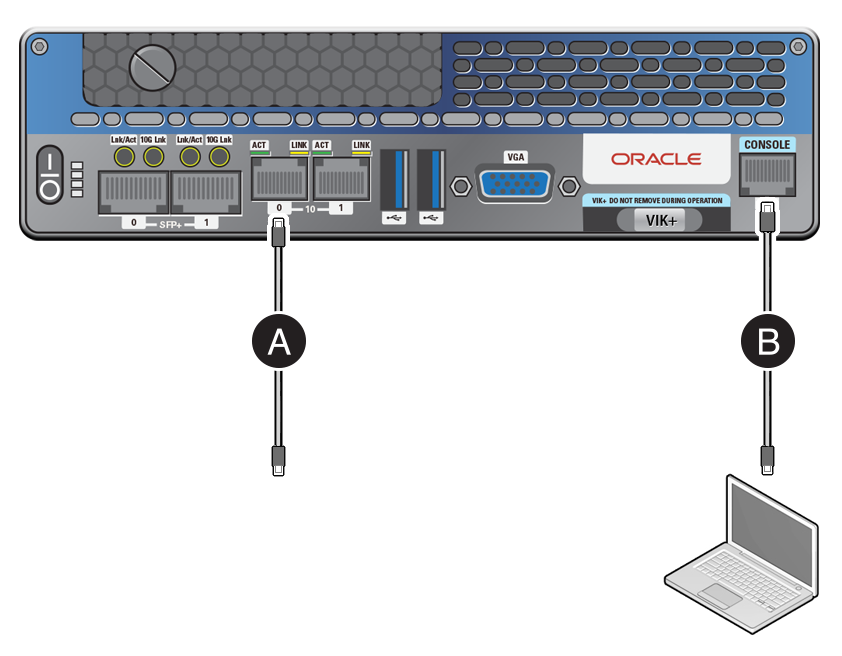

Roving Edge Ultra
-
Conecte o cabo de alimentação fornecido ao receptáculo de alimentação do dispositivo e à sua fonte de alimentação, mas ainda não ligue o dispositivo.
Para o Roving Edge Ultra, conecte o cabo de alimentação ao conector AC na parte traseira do dispositivo.

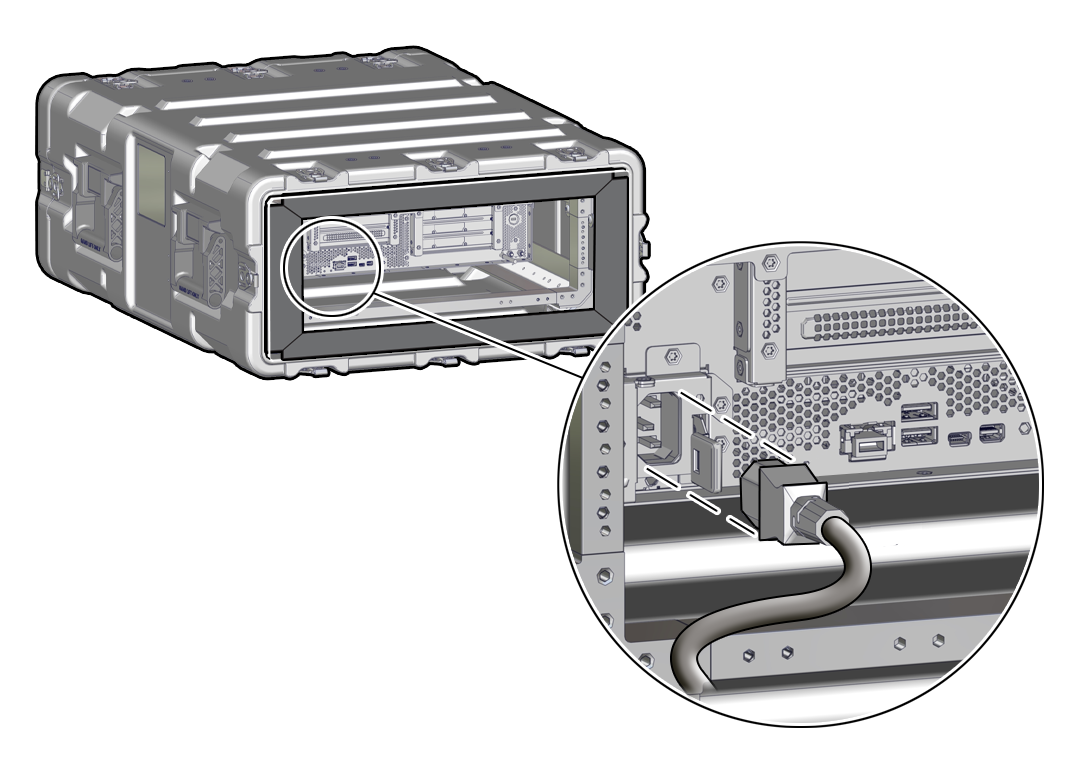

A ilustração a seguir mostra onde conectar o cabo de alimentação em um Roving Edge Device 2 que está em uma caixa robusta.
