Identificar Itens do Painel Frontal e Traseiro

Use uma das ilustrações a seguir para se familiarizar com os conectores Roving Edge.

Observação

Para atender aos requisitos do MIL-STD-461 Rev G RE102, todos os cabos de rede Ethernet conectados ao Roving Edge Device devem ter classificação CAT8. Caso contrário, o requisito mínimo para cabos Ethernet é CAT6.

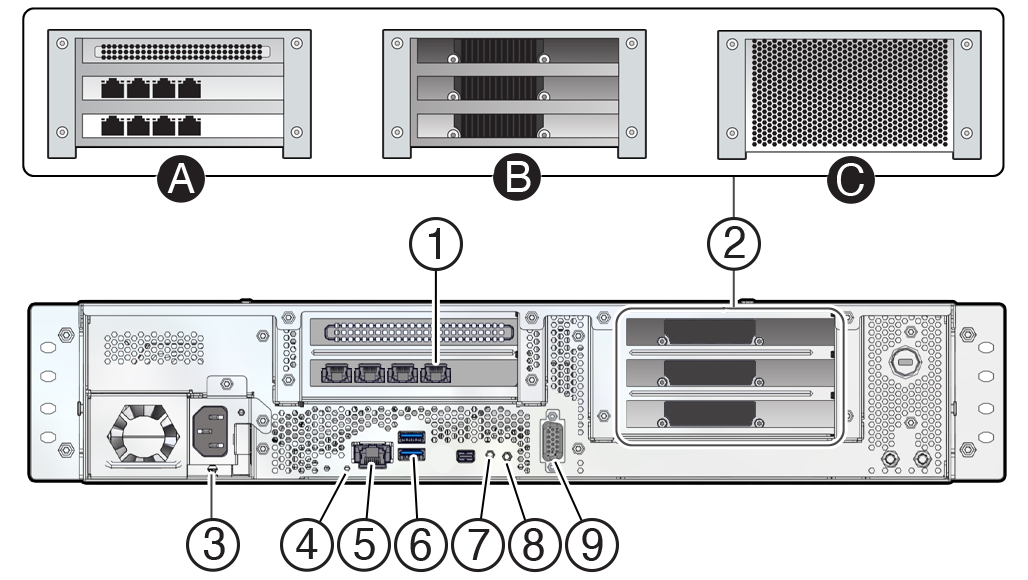

Roving Edge Device 2 – Painel Traseiro

Ilustração do painel traseiro Roving Edge 2.
No. Descrição:
1

PCIe 0: 1 Quad port 10GBASE-T placa Ethernet com atribuições de porta RJ-45 da esquerda para a direita: 3, 2, 1, 0

Para todas as formas, use as seguintes portas:

  • Porta 0 (porta mais à direita) – Conecte essa porta à sua rede de data center. Consulte Cabo do Roving Edge Device.
  • Portas 1 e 2 – Opcionalmente pode ser usado para ligação Ethernet com porta 0. Consulte Gerenciando Vinculação de Ethernet
  • Porta 3 (porta mais à esquerda) – Porta Ethernet reservada 3. Não conecte a esta porta.
2A4

Forma de computação inclui 2 placas Ethernet 10GBASE-T adicionais da porta Quádrupla.

Um diagrama mostrando o cartão mais alto é PCIe 3, o cartão mais baixo é PCIe 2.

Todas as portas em PCIe 2 e PCIe 3 podem opcionalmente ser usadas para ligação Ethernet com PCIe 0 porta 0. Opcionalmente, você também pode usar PCIe 0 portas 1 e 2 (consulte o Item 1 nesta tabela). Consulte Gerenciando Vinculação de Ethernet.
2B

A forma da GPU inclui 3 GPUs NVIDIA AD104GL [L4].
2C

A forma de armazenamento inclui 4 SSDs adicionais de 15,38.
3 Receptor de potência
4

LED de status do sistema

  • On – Ocorreu um evento crítico
  • Desativado – Normal
5 Porta RJ-45 reservada, somente para uso da Oracle.
6

Duas portas USB 3.0. Ambas as portas podem ser conectadas a instâncias habilitadas para USB. Para obter os requisitos, consulte Connecting USB Devices to Instances.
7 Botão Redefinir
8

Interruptor de alimentação e LED

  • Ativado – O host está ativado
  • Desativado – O host é desativado
  • Âmbar – Falha
Consulte Ligar o Dispositivo.
9 Porta da console serial DB-9.

Sua comunicação inicial com o dispositivo é feita através do console serial que está conectado a um computador host controlador, como um laptop.

Consulte Cabo do Roving Edge Device.

O que vem a seguir?

Cabo do Roving Edge Device

Roving Edge Device 2 – Painel frontal

Uma ilustração que mostra o cartão de pullout onde o número de série está localizado.
No. Descrição:
1

Cartão pullout.

O cartão mostra onde obter a documentação e lista os números de série e de modelo. Veja os dois lados do cartão.

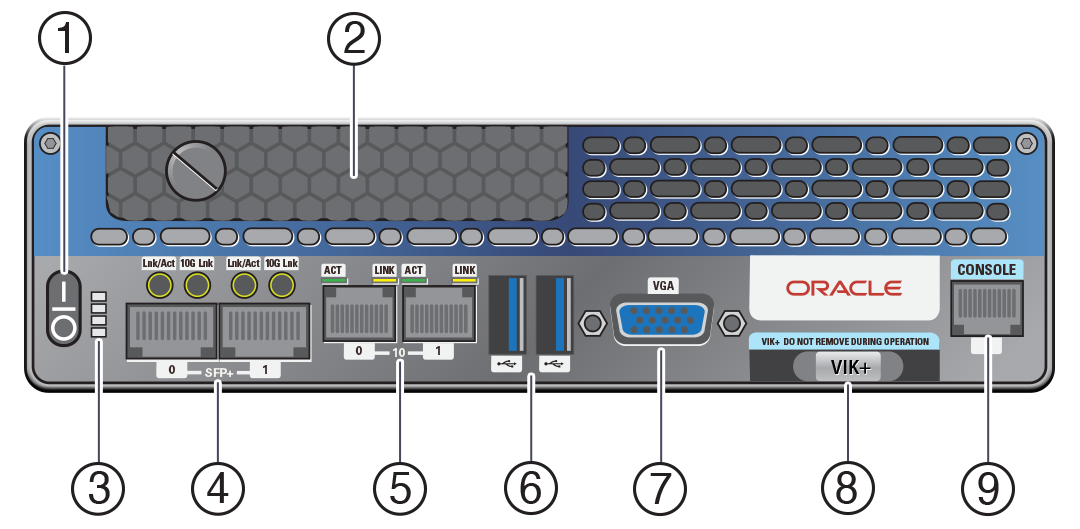

Roving Edge Ultra – Painel frontal

Ilustração mostrando os itens no painel frontal do Roving Edge.
No. Descrição:
1 Interruptor de alimentação
2 Um SSD removível
3 LEDs de status
4 Duas portas Ethernet SFP+ de 10 Gb
5 Dois portos de cobre RJ-45 dos ethernet de 1 Gb
6

Duas portas USB 3.0. Ambas as portas podem ser conectadas a instâncias habilitadas para USB. Para obter os requisitos, consulte Connecting USB Devices to Instances.
7 Porta VGA desativada
8 Armazenamento VIK+ baseado em NVMe com capacidade de 512 GB
9 Porta de console serial RJ-45

O que vem a seguir?

Cabo do Roving Edge Device

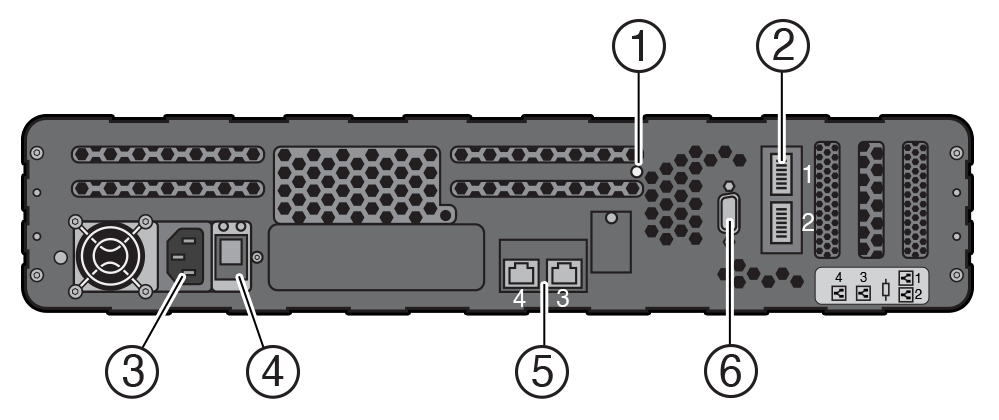

Roving Edge Device 1 – Painel Traseiro

Ilustração mostrando o painel traseiro do Roving Edge Device 1.
Não. Descrição
1 Chave de substituição de energia
2

Duas portas Ethernet 100GbE QSFP28
3 Receptor de potência
4 Interruptor de alimentação
5

Duas portas Ethernet RJ45 de 10 GB.

Use a porta rotulada 4 para conectividade com sua rede.

A porta 3 pode opcionalmente ser usada para ligação Ethernet com a porta 4. Consulte Gerenciando Vinculação de Ethernet.
6 Porta da console serial DB-9

O que vem a seguir?

Cabo do Roving Edge Device
