Monte o dispositivo em um rack

Montar em rack o dispositivo

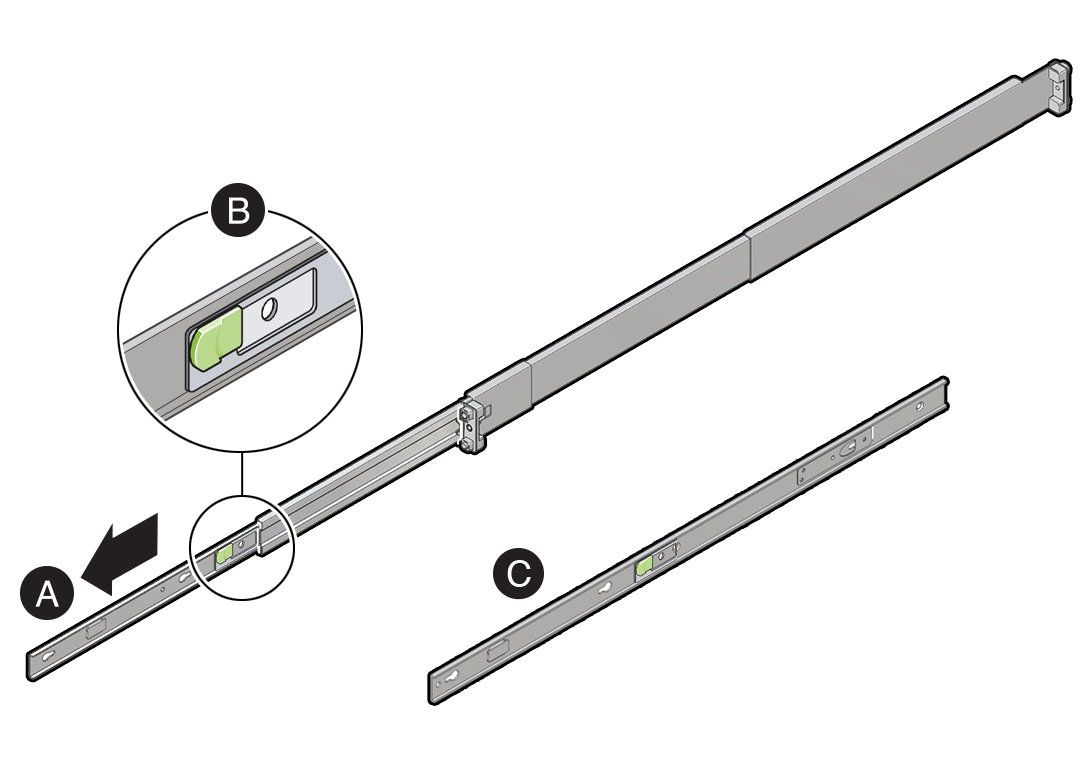

1. Separe os suportes de montagem do dispositivo dos trilhos deslizantes.




   1. Puxe os suportes de montagem para fora dos suportes de corrimão.
   2. Pressione a alavanca de liberação para liberar o mecanismo de bloqueio.
   3. Remova os suportes de montagem dos trilhos laterais.

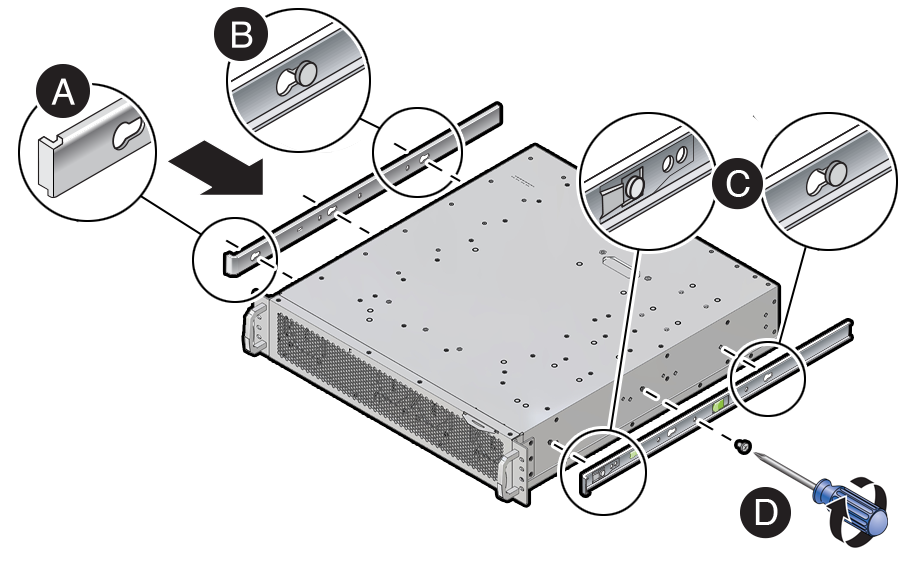

2. Anexe os suportes de montagem ao dispositivo.





   1. Posicione os suportes de montagem contra o dispositivo de modo que a parada deslizante-ferroviário esteja na frente do dispositivo.

   2. Alinhe as aberturas do buraco da fechadura no suporte de montagem com os pinos de localização na lateral do dispositivo.
   3. Empurre os suportes de montagem para a frente até que eles bloqueiem no lugar com uma seleção audível.
   4. Proteja os suportes de montagem instalando um parafuso M4 em cada lado do dispositivo.

3. Identifique o local no rack onde você deseja colocar o dispositivo.

   O Roving Edge Device requer duas unidades de rack (2U) de espaço vertical.

   Cuidado



   Para reduzir o risco de ferimentos pessoais, estabilize o gabinete do rack e, se disponível, estenda a barra anti-inclinação antes de instalar o servidor.

4. Se os postes do rack não estiverem rotulados, marque os furos de montagem nos postes dianteiro e traseiro para garantir uma instalação nivelada.

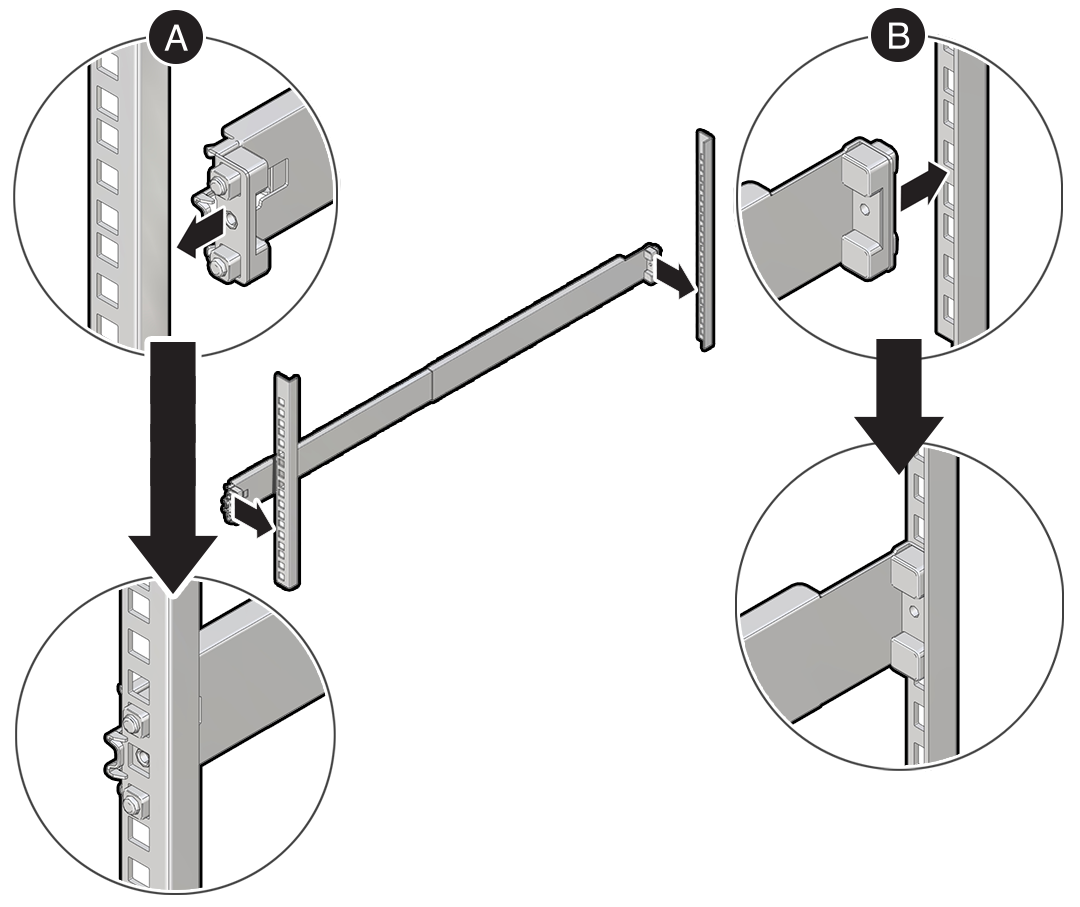

5. Anexe os dois trilhos deslizantes ao rack.




   1. Encaixe os trilhos deslizantes dianteiros nos postes do rack frontal.
   2. Ajuste os trilhos deslizantes traseiros para alcançar os postes traseiros do rack e, em seguida, encaixe os trilhos deslizantes nos postes traseiros do rack.

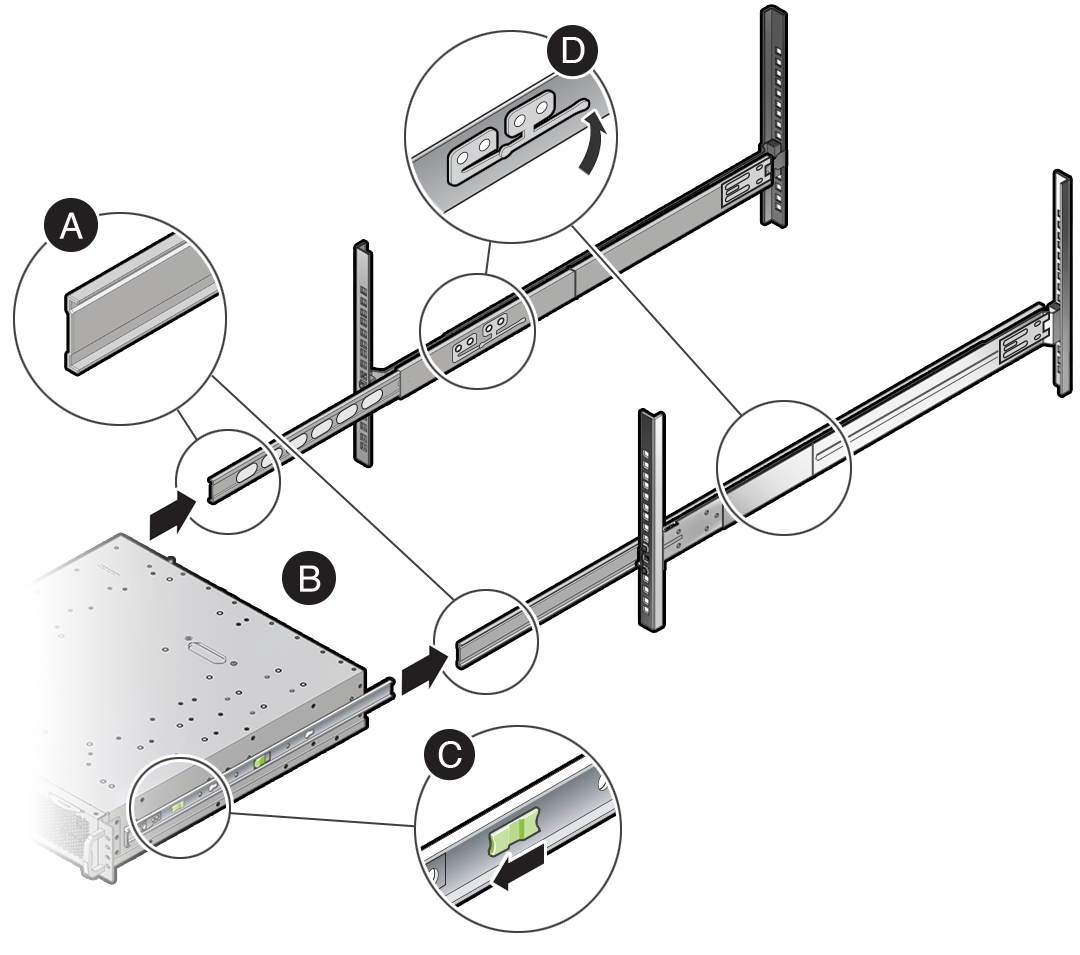

6. Instale o dispositivo nos trilhos deslizantes.




   1. Estenda os trilhos deslizantes da frente interna.
   2. Deslize os suportes de montagem para os corrediços estendidos até que o dispositivo seja suportado com segurança pelos corrediças, mas seja estendido do rack.
   3. Puxe a alavanca verde para a frente para permitir que os suportes de montagem deslizem totalmente para dentro dos trilhos deslizantes.
   4. Levante a alavanca de parada deslizante e empurre o dispositivo completamente para dentro do rack.

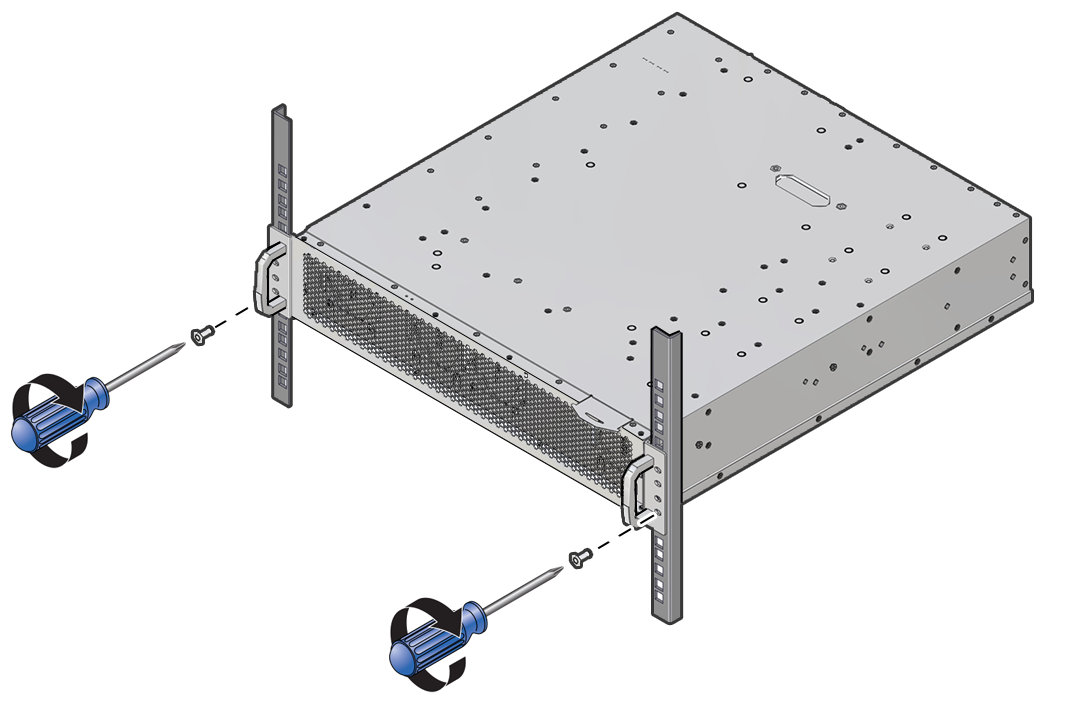

7. Instale dois parafusos M4 na frente do dispositivo.





O que vem a seguir?

Identificar Itens do Painel Frontal e Traseiro
