Remover as tampas finais de casos robustos

Se o Roving Edge Device estiver em uma caixa robusta, remova as tampas dianteiras e traseiras para acessar os conectores de cabo. As tampas finais permanecem removidas durante a operação.

Cuidado

Não remova o Roving Edge Device do caso. Isso pode danificar o dispositivo.
Cuidado

Deixe as tampas finais removidas durante a operação para garantir um fluxo de ar adequado. Reinstale as tampas finais somente quando o dispositivo estiver desligado.

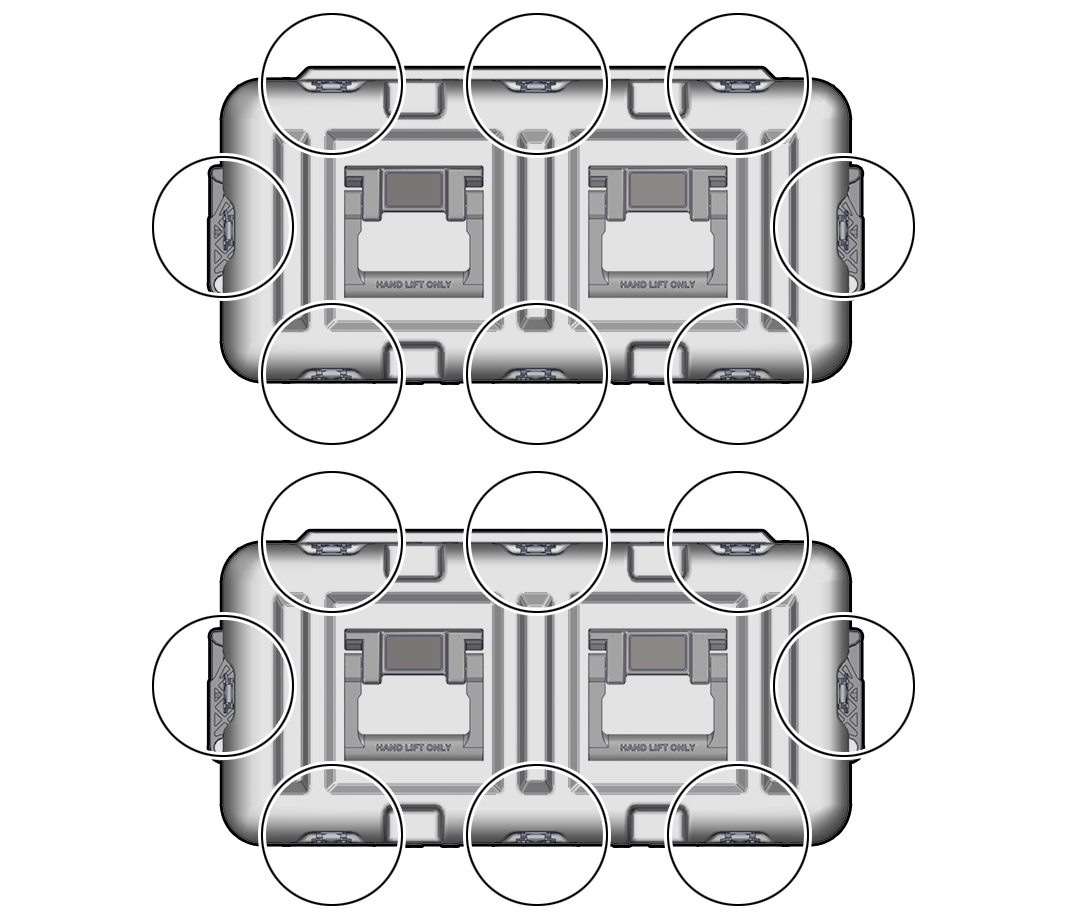

  1. Na parte frontal e traseira do estojo robusto, encontre as travas de 16 voltas de asa.

    Nota: A tampa traseira tem rodízios.


    Ilustração mostrando a parte dianteira e traseira do estojo robusto onde as travas da asa estão localizadas.

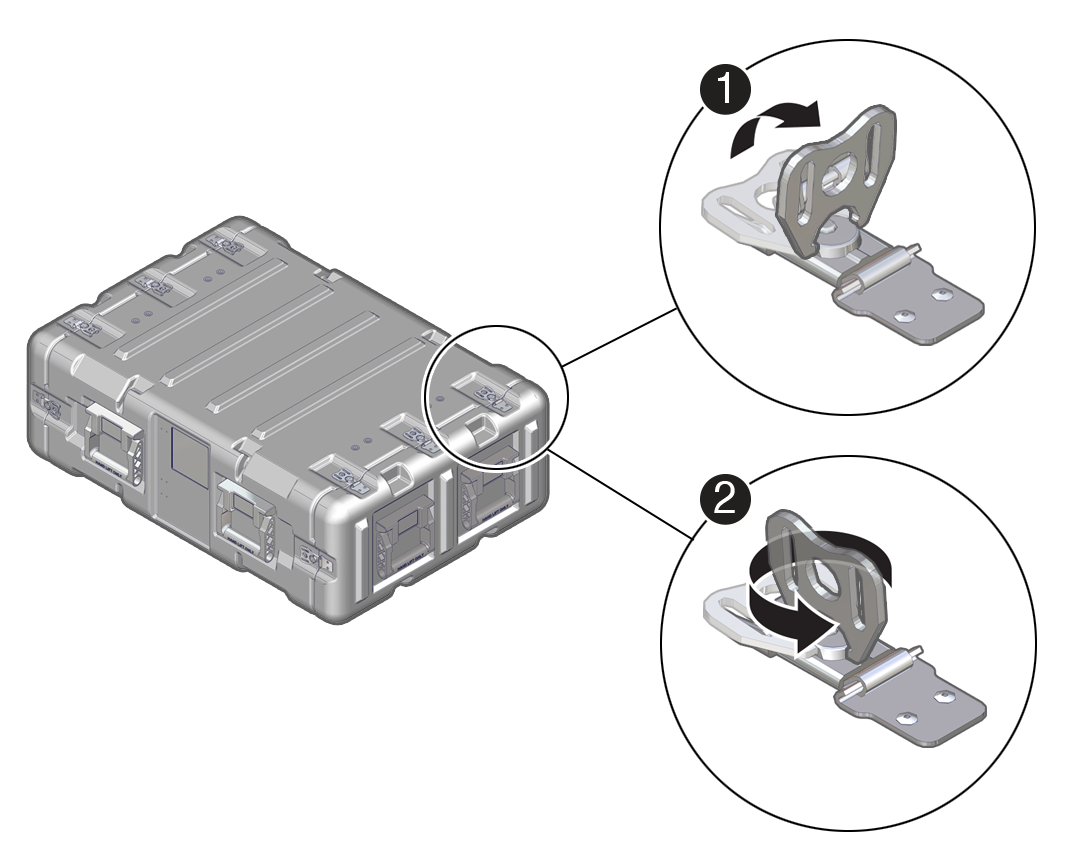

  2. Abra todas as 16 travas de asa na frente e na traseira da caixa levantando a trava e girando a trava no sentido anti-horário.

    Uma ilustração mostrando como as travas se abrem.

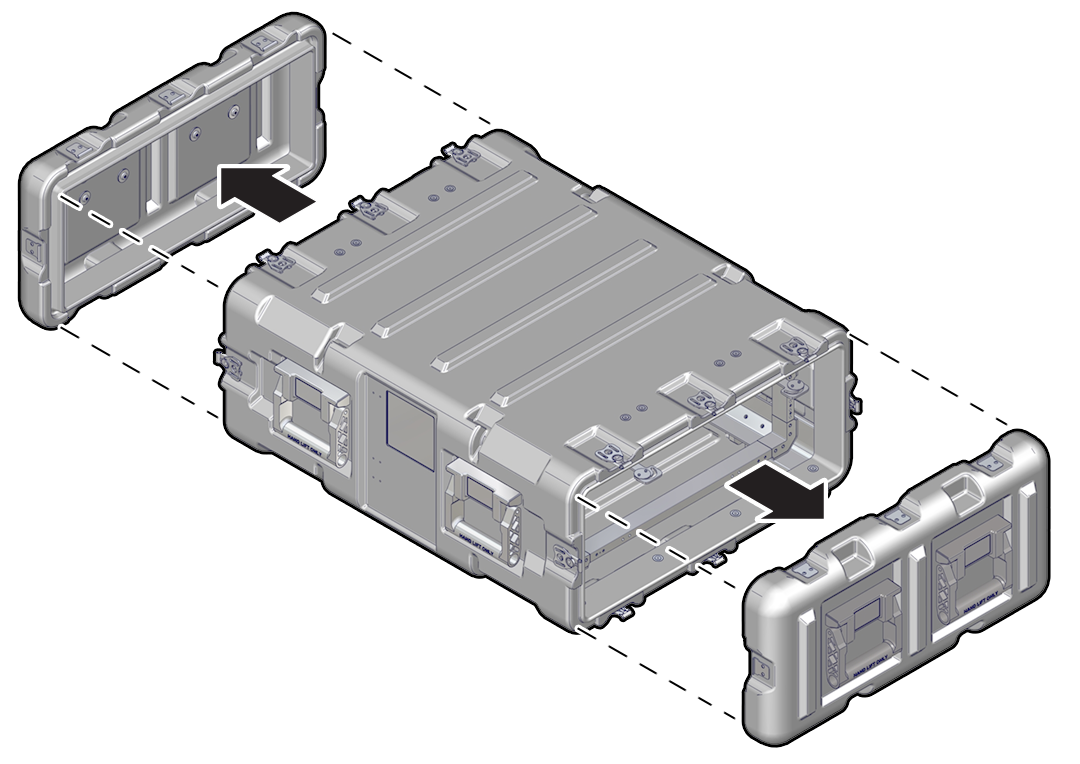

  3. Remova as tampas dianteiras e traseiras.


    Ilustração mostrando a remoção do limite final.

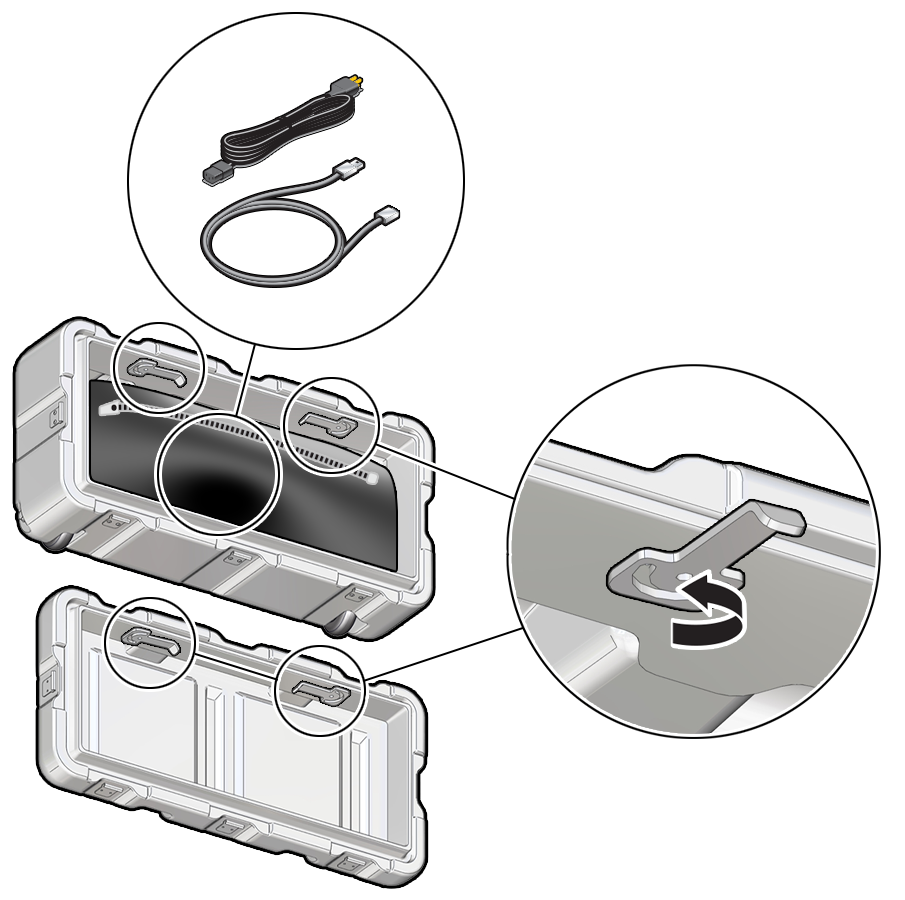

  4. Remova a bolsa do cabo e estenda os ganchos da tampa final.


    Uma ilustração mostrando os ganchos de tampa final que são usados para armazenar tampas finais no lado do caso.
  5. Pendure as tampas nas laterais do estojo robusto.
    Uma ilustração das tampas finais penduradas em cada lado do caso.
