Pré-requisitos

Esta seção descreve como configurar a conectividade de rede entre o banco de dados principal e o banco de dados stand-by entre zonas ou regiões do Oracle Data Guard.

Você pode rotear o tráfego usando a rede do Oracle Cloud Infrastructure ou o Google Cloud.

As etapas a seguir descrevem como configurar as configurações entre zonas e regiões. Essas etapas se aplicam ao Oracle Exadata Database Service on Dedicated Infrastructure, ao Oracle Exadata Database Service on Exascale Infrastructure e ao Oracle Base Database Service.

Depois de configurar a conectividade, siga a documentação do Data Guard para ativar a replicação.

Para obter a configuração de continuidade de Aplicativos e a MAA (Maximum Availability Architecture), consulte Oracle Maximum Availability Architecture para Oracle Database@Google Cloud.

Zona Cruzada

Esta seção orienta você durante a configuração completa da configuração de rede para estabelecer a replicação de dados usando uma rede do OCI ou do Google Cloud nas zonas de disponibilidade do Google Cloud.

Conectividade por Rede do OCI

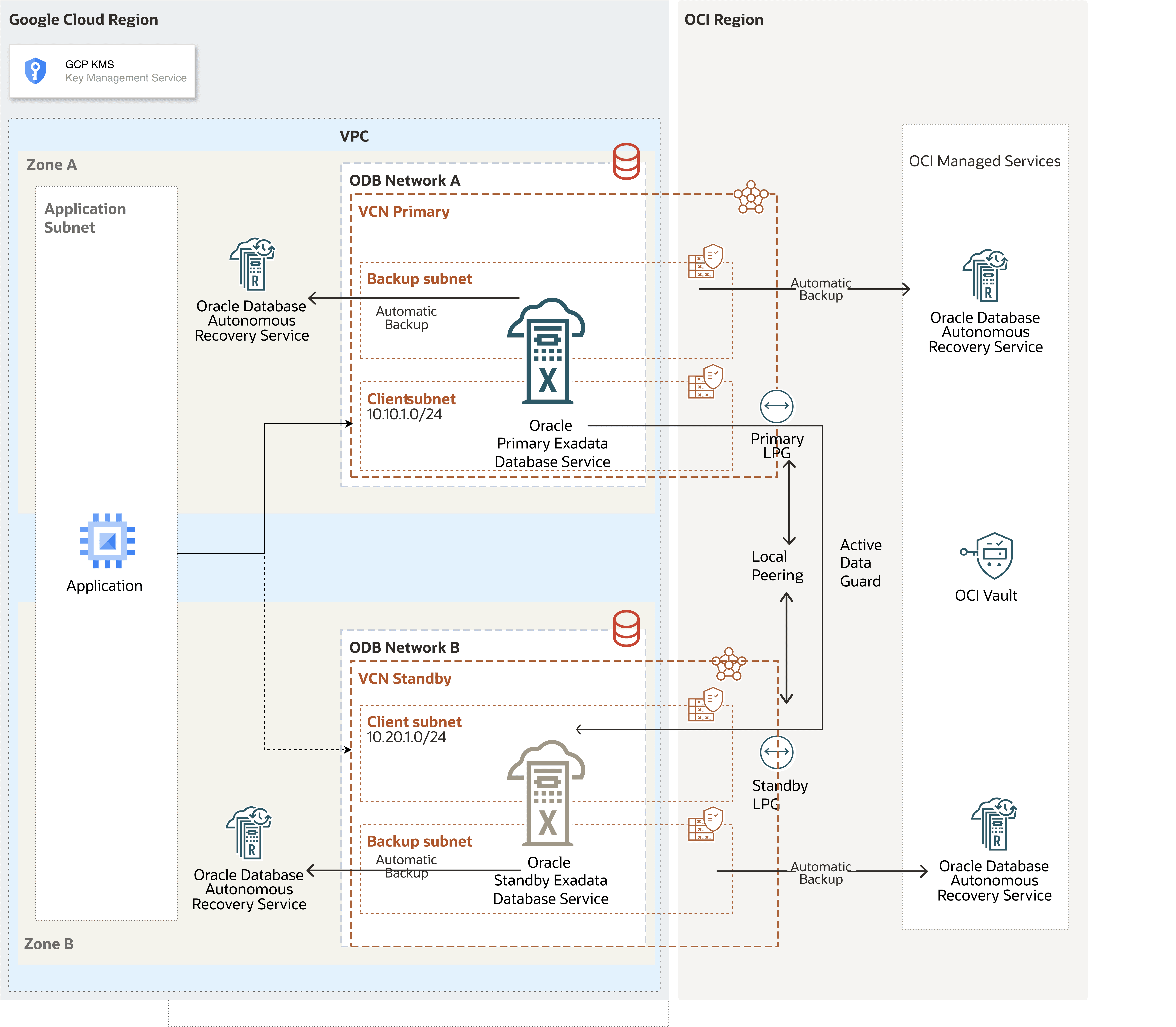

O diagrama a seguir ilustra o diagrama de arquitetura para configurar a rede entre zonas pela rede OCI em uma única região do Google Cloud.

O Oracle AI Database@Google Cloud é executado na zona principal. Para proteção de dados, o Oracle Data Guard replica dados para uma zona stand-by.

Nessa arquitetura, o Google Cloud VPC abrange a região, a sub-rede do aplicativo é regional e as redes ODB são implantadas em cada zona com intervalos CIDR não sobrepostos.

Essa arquitetura direciona o tráfego de rede principal para stand-by por meio da rede da OCI para melhorar a taxa de transferência e a latência da rede. As VCNs no site da OCI são criadas automaticamente depois que o Oracle AI Database@Google Cloud cria as implantações para os bancos de dados principal e stand-by.
Nesta arquitetura:
- O Cluster de VMs do Exadata principal é implantado na zona principal, na rede A do ODB, em Primary VCN e no CIDR da sub-rede do cliente 10.10.1.0/24.
- O Cluster de VMs stand-by do Exadata é implantado na zona stand-by, na rede B do ODB e no Standby VCN e no CIDR da sub-rede do cliente 10.20.1.0/24.
Configurar a Rede na Zona Primária

Configure a rede na zona primária usando as seguintes etapas:

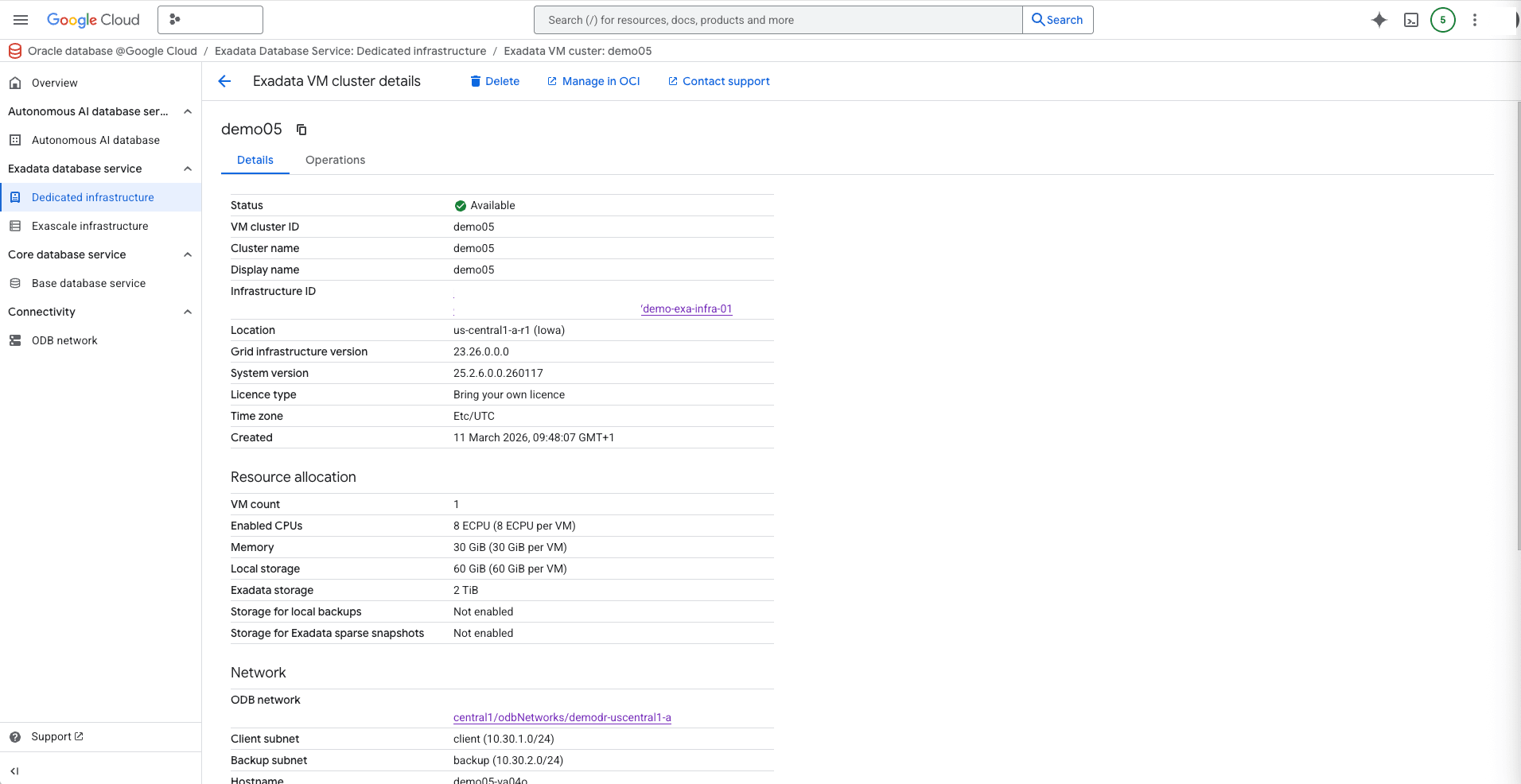

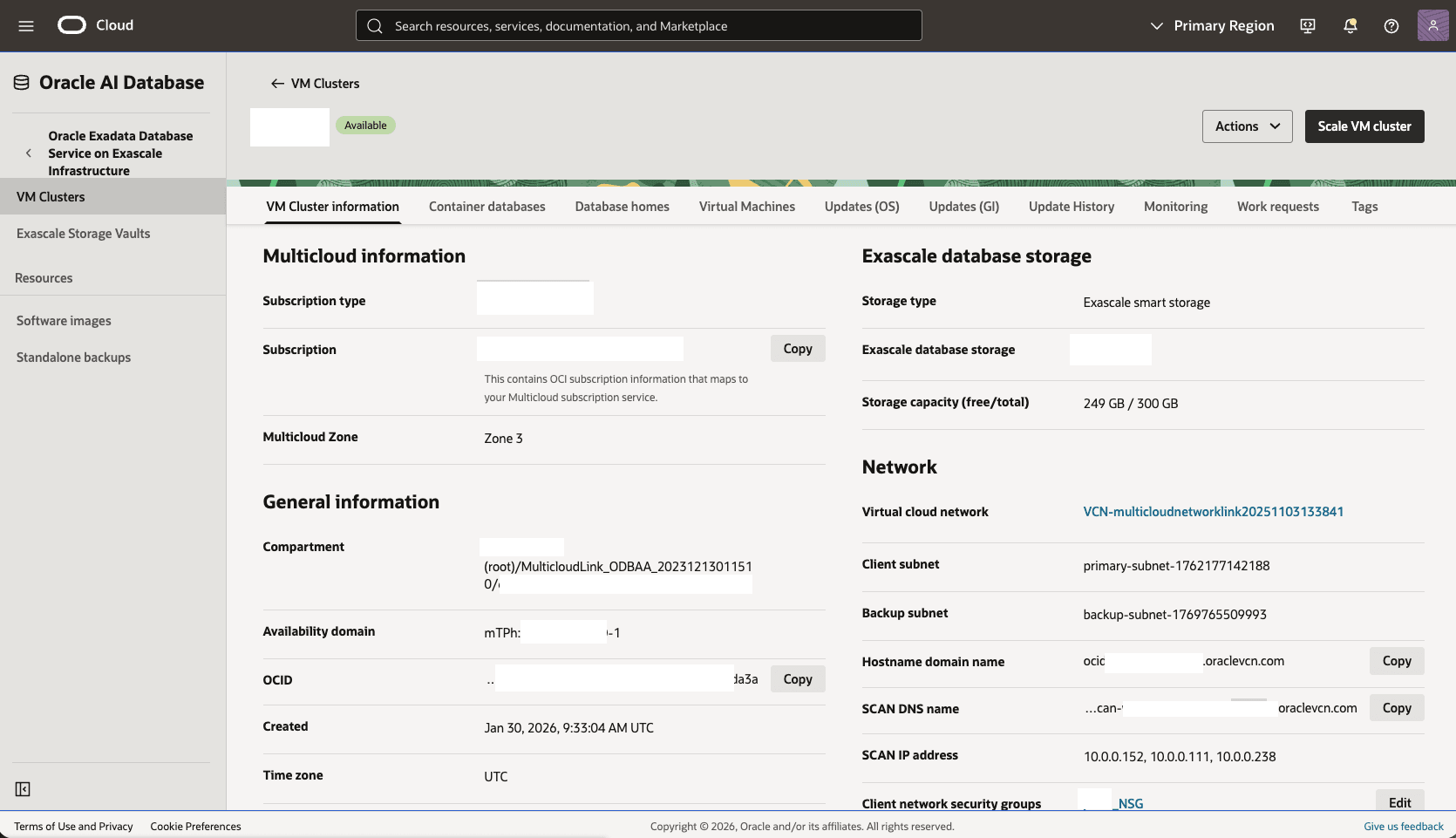

1. No Google Cloud Console, selecione a instância principal e, em seguida, selecione Gerenciar no OCI para abrir a Console do OCI.
2. Na console do OCI, role para baixo até a seção Network e selecione a Virtual Cloud Network.

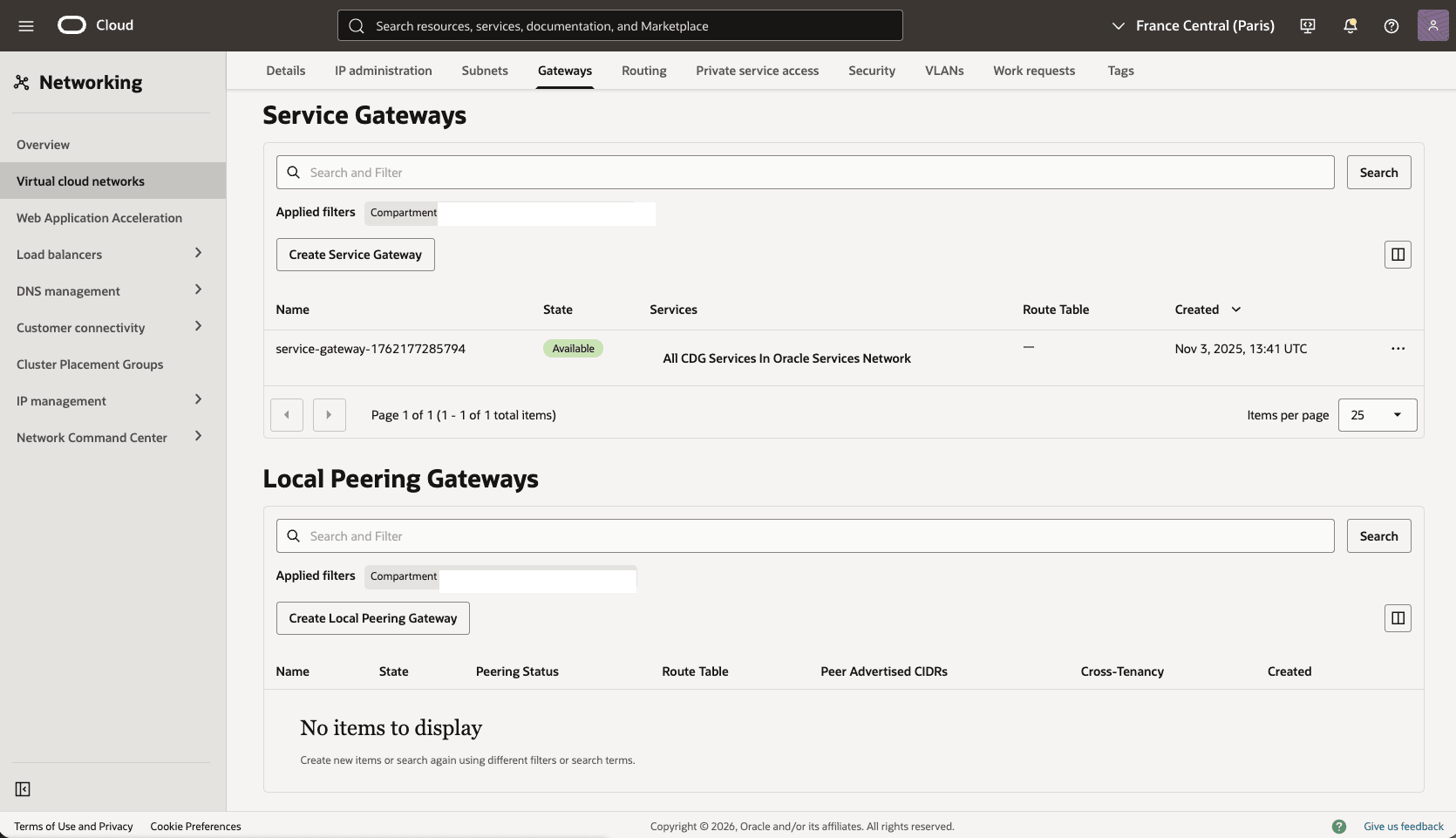

3. Na página Detalhes das Redes Virtuais na Nuvem, selecione a guia Gateways.
4. Role para baixo até a seção LPG (Local Peering Gateways) e selecione o botão Criar LPG (Local Peering Gateway).

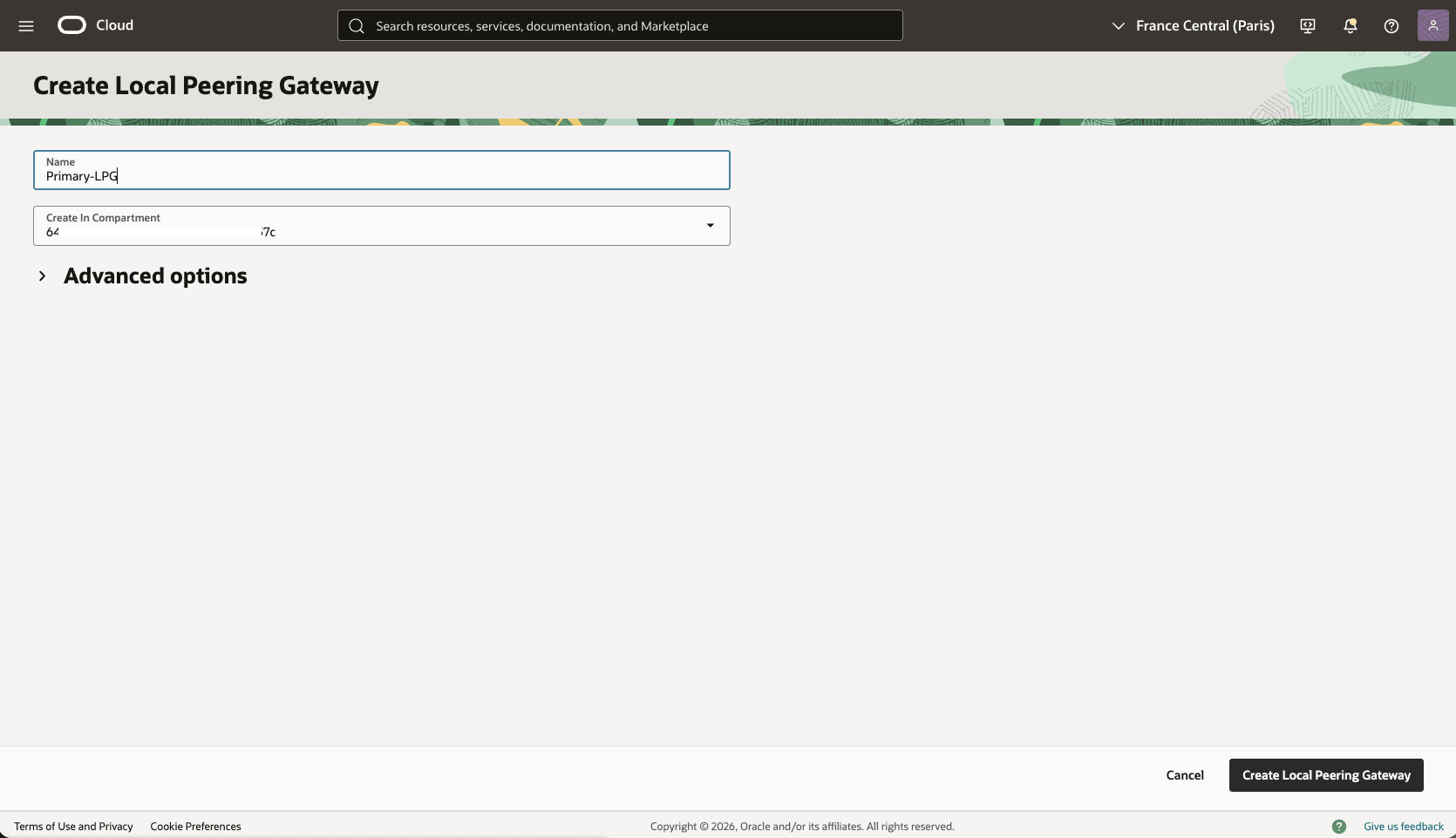

  1. Escolha um nome, por exemplo, Primary-LPG e selecione o botão Criar LPG (Local Peering Gateway). Registre o OCID do gateway de pareamento local.
  2. A seção Opções avançadas é opcional.
  3. Selecione o botão Criar Pareamento Local do Gateway.

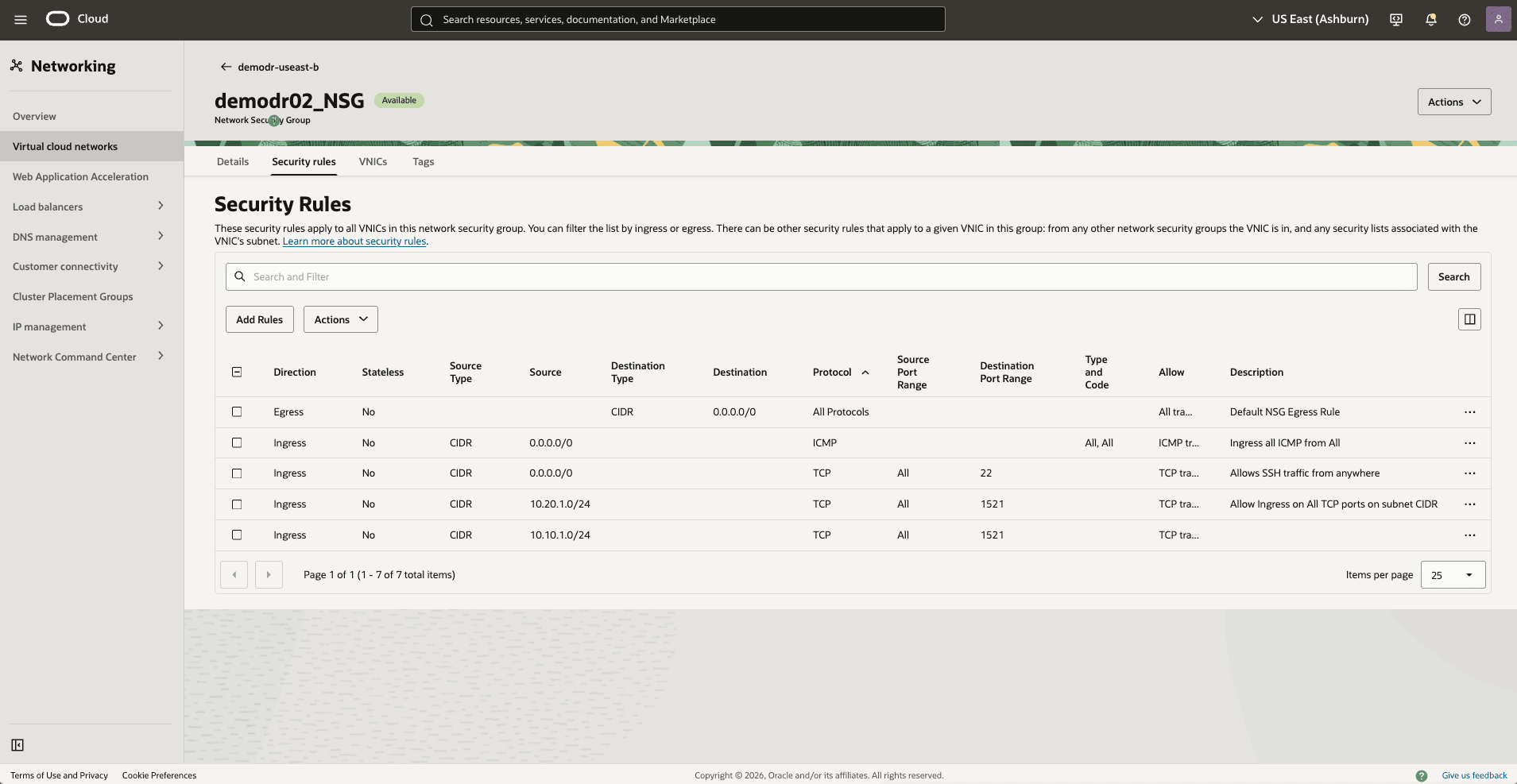

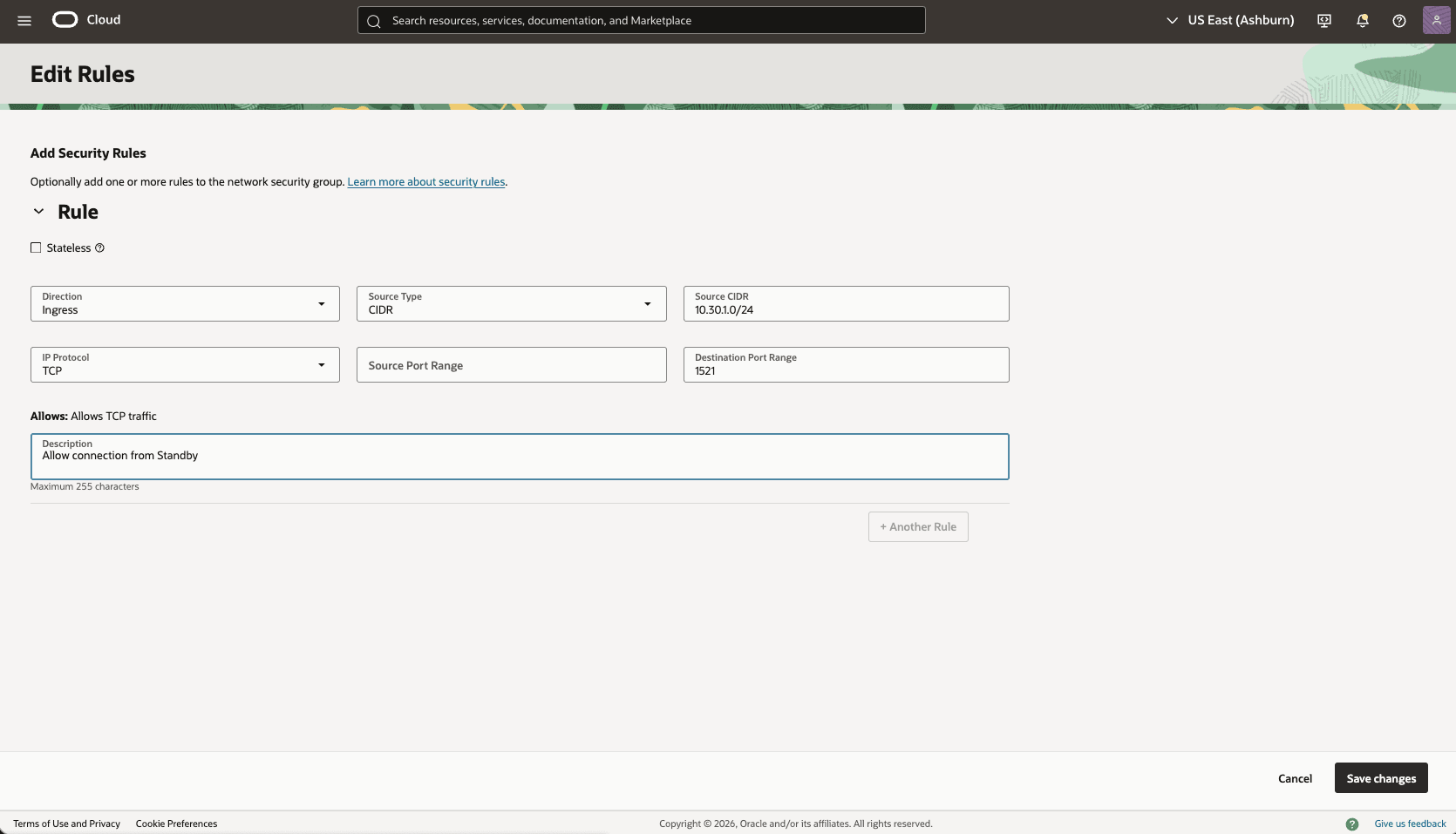

5. Atualize o grupo de segurança de rede do OCI para o cluster de VMs principal a fim de permitir o tráfego da rede stand-by.
  1. Na página de detalhes Redes Virtuais na Nuvem, selecione a guia Segurança, role para baixo até a seção Grupos de Segurança de Rede e selecione o nome dos Grupos de Segurança de Rede de Clusters de VMs.

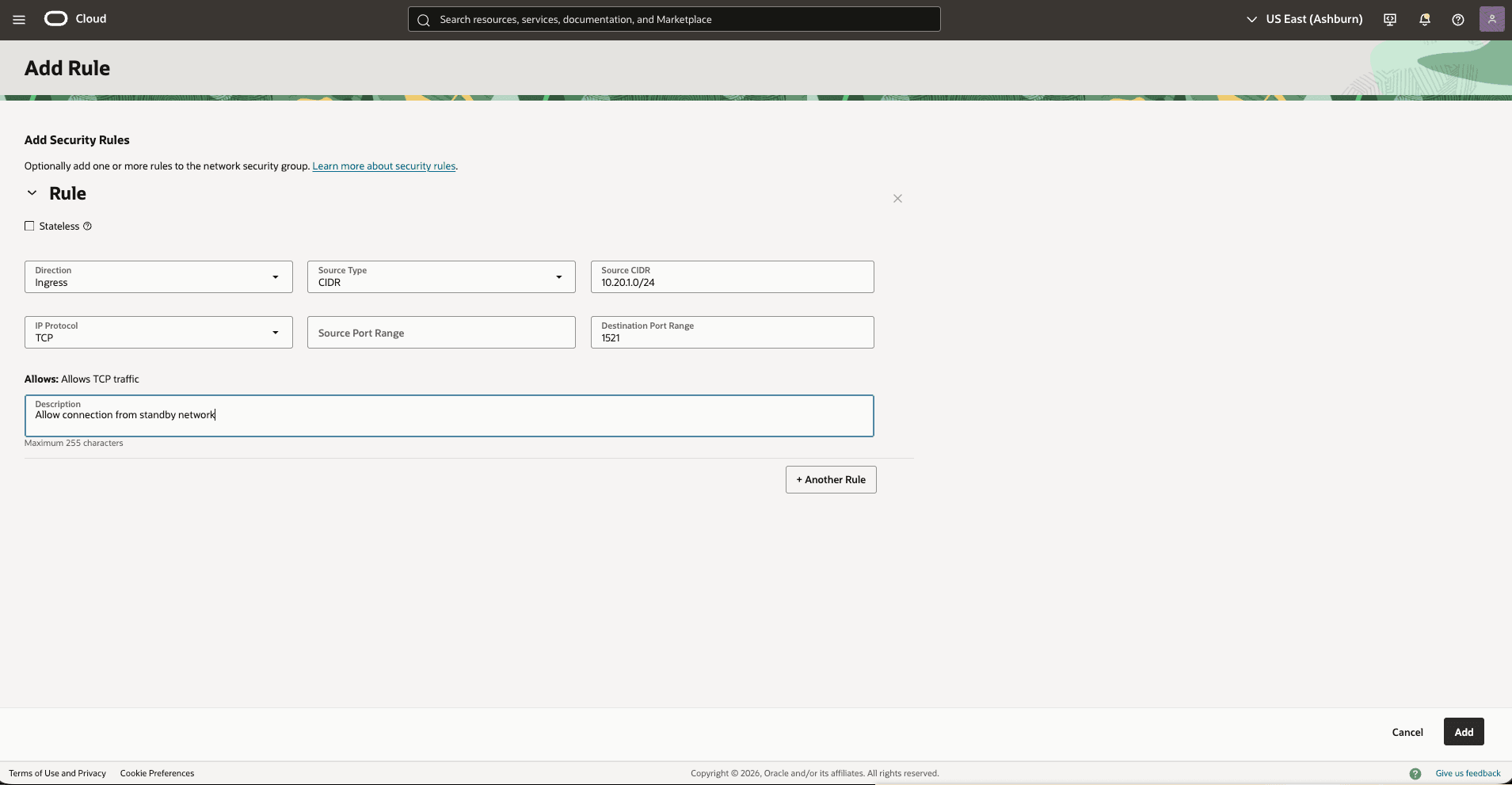

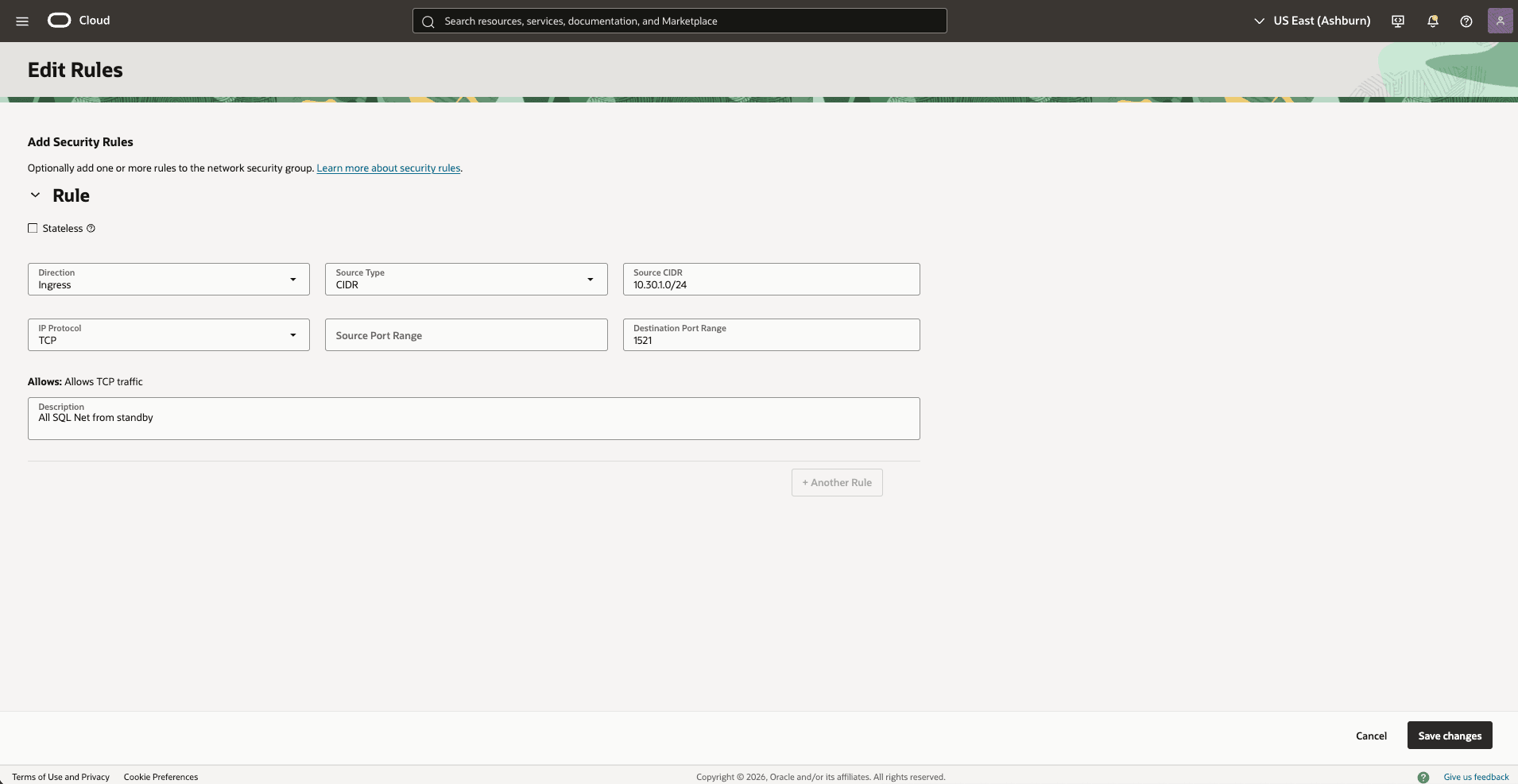

  2. Selecione a guia Regras de segurança. Selecione Adicionar Regras e crie uma regra com as especificações a seguir.

    Direção: Ingress

    Tipo de Origem: CIDR

    CIDR de Origem: Informe seu bloco CIDR stand-by. Por exemplo,10.20.1.0/24

    Protocolo IP: TCP

    Faixa de Portas de Origem: Vazio (Todos)

    Faixa de Portas de Destino: 1521

    Descrição: Informe uma descrição para esta regra,

    Selecione o botão Adicionar .

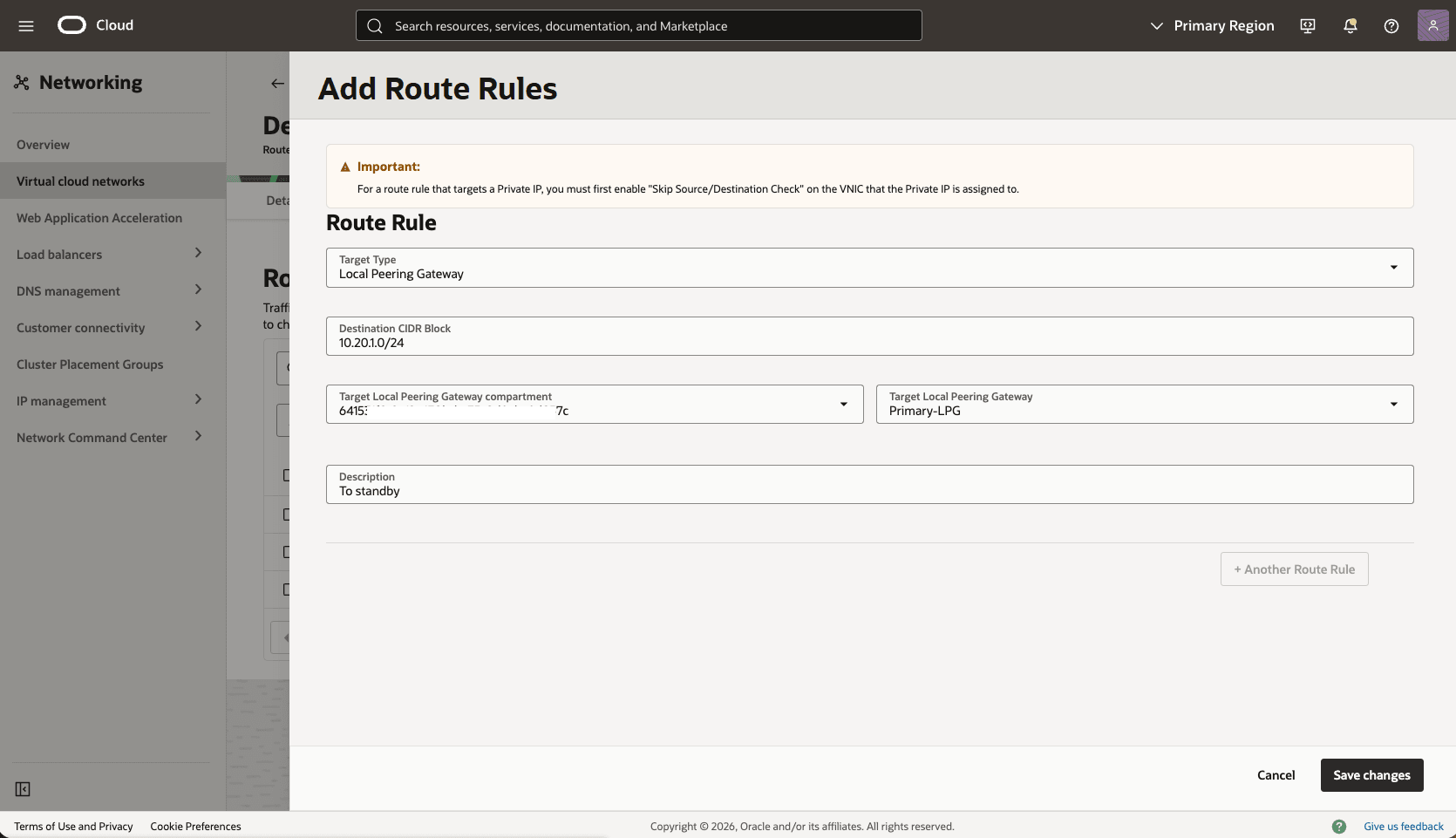

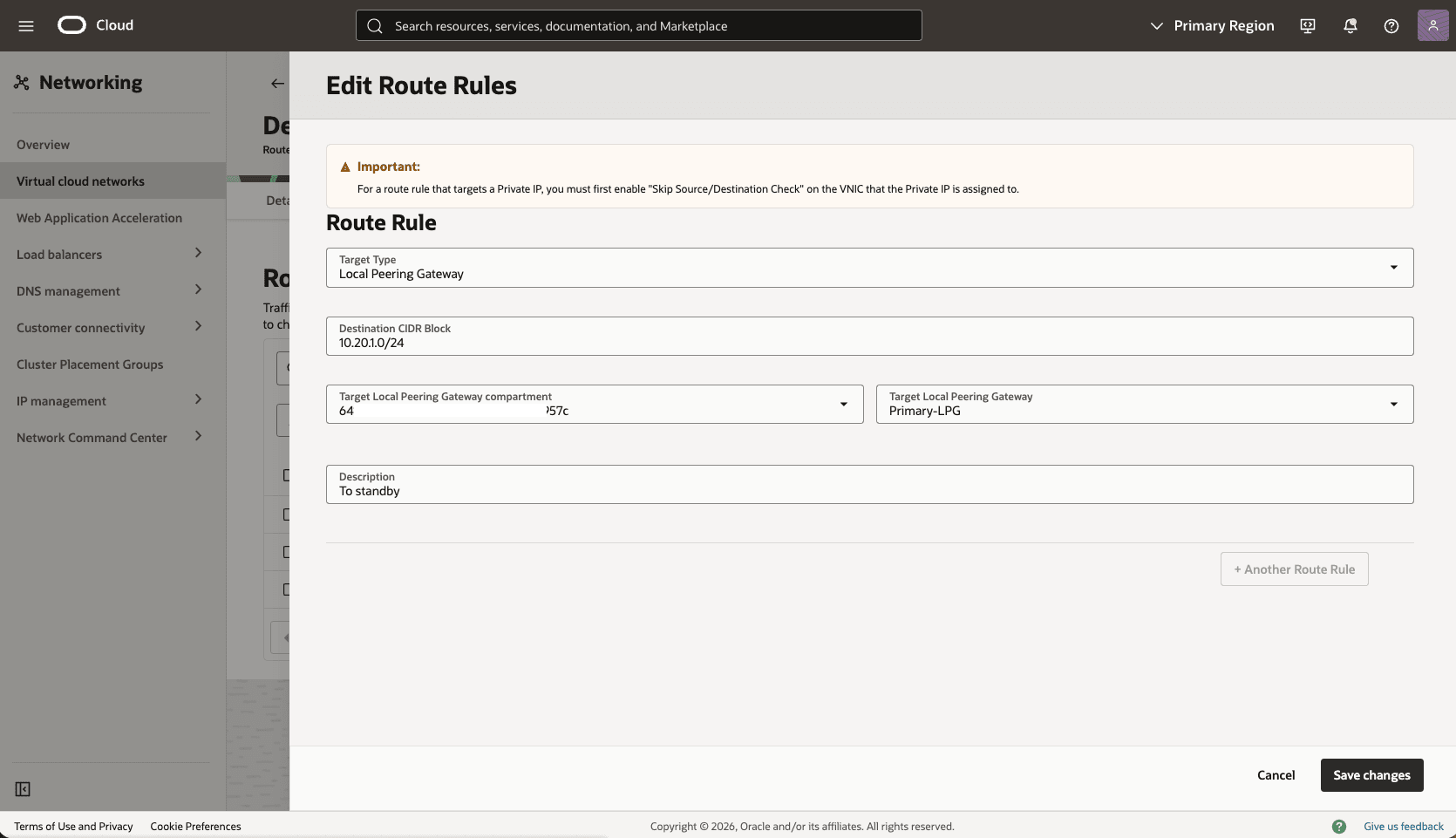

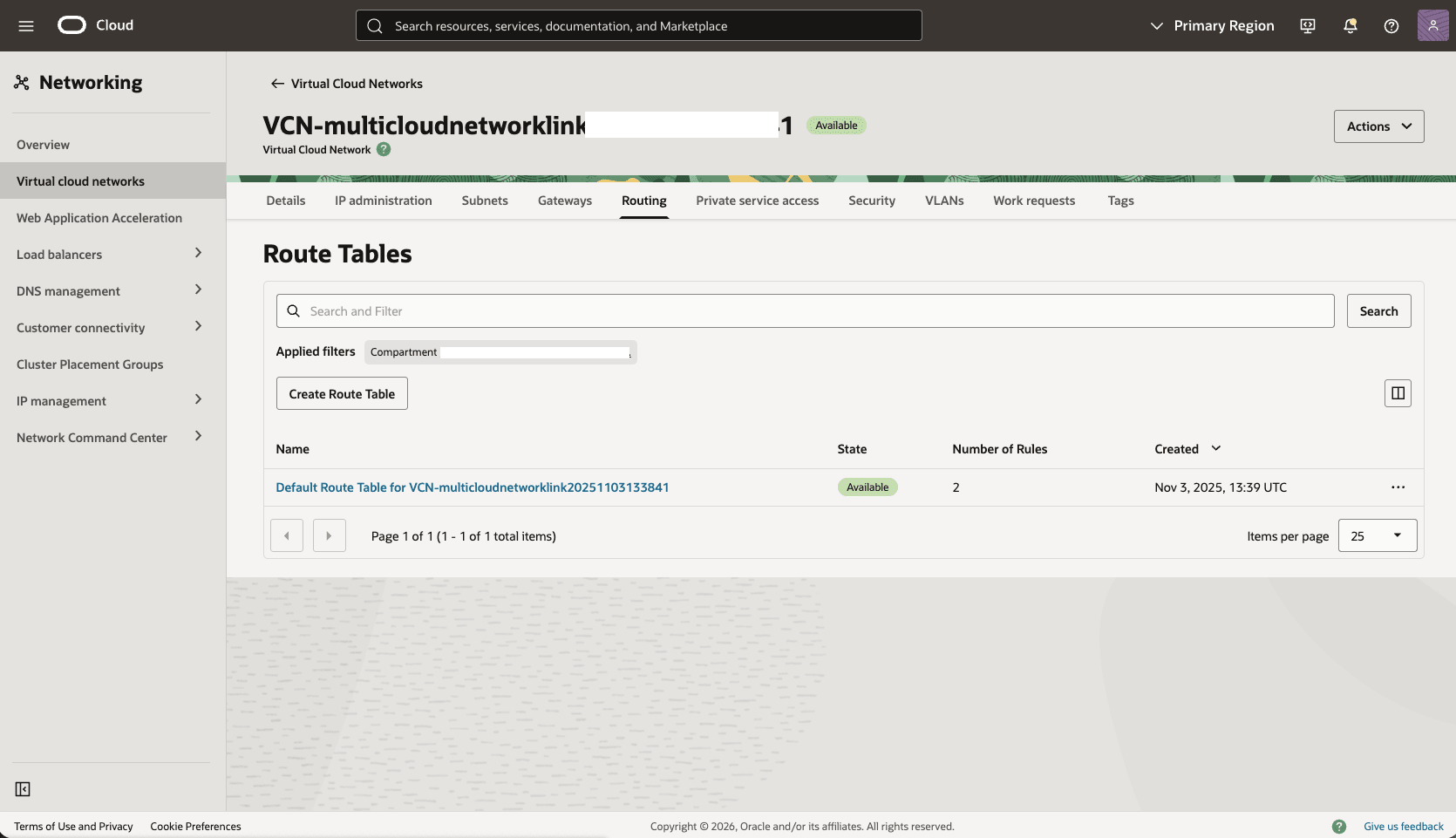

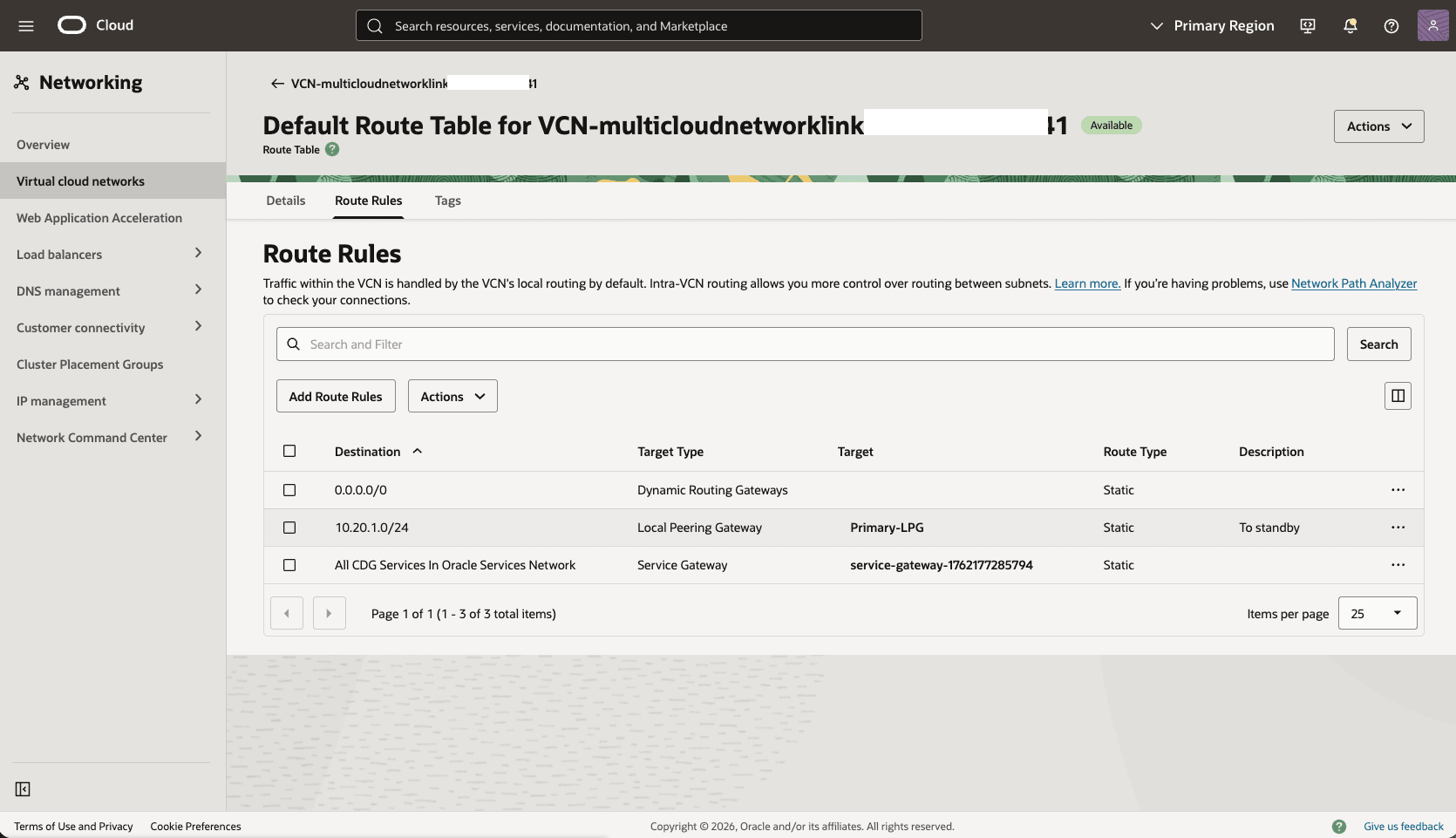

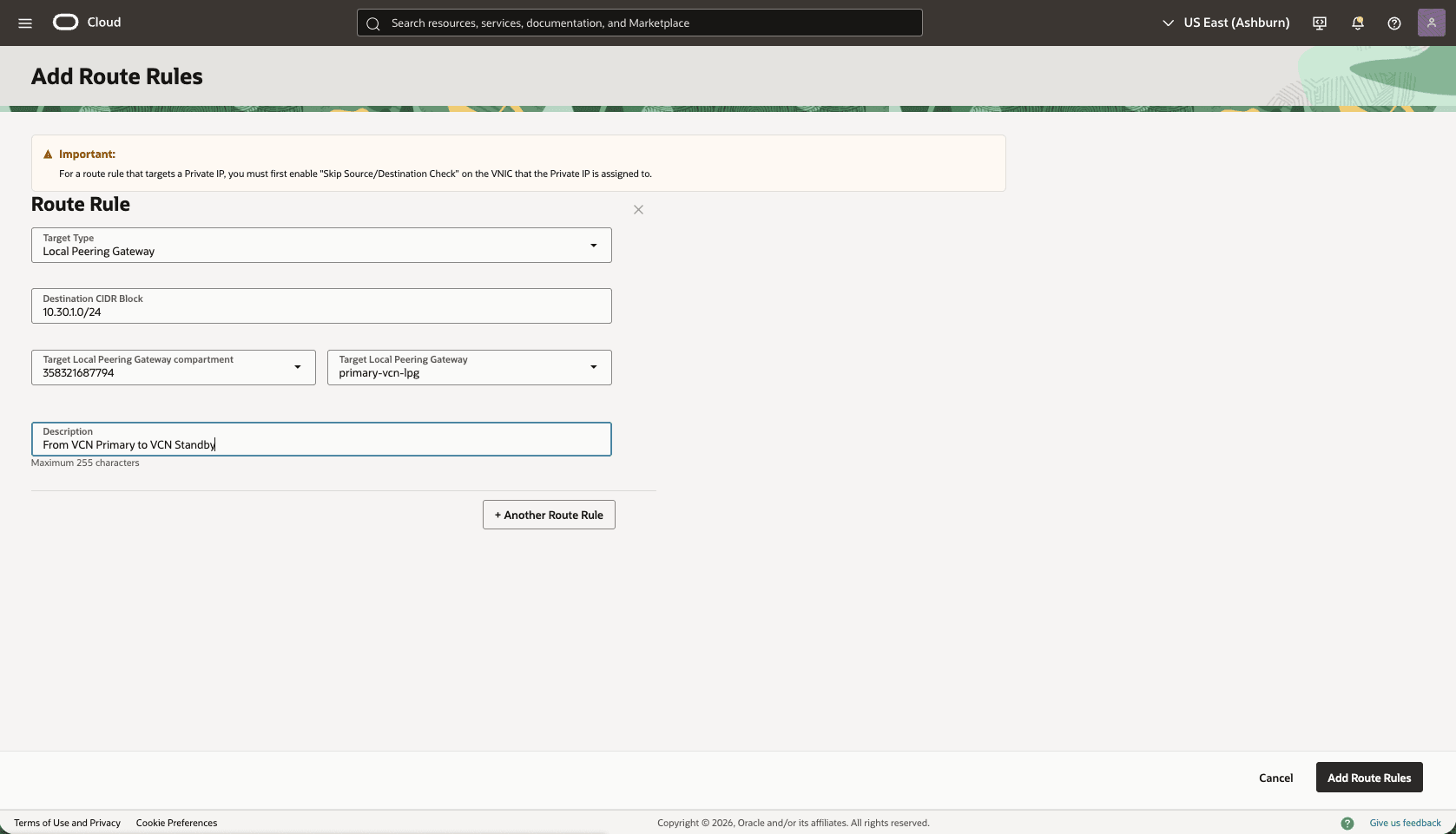

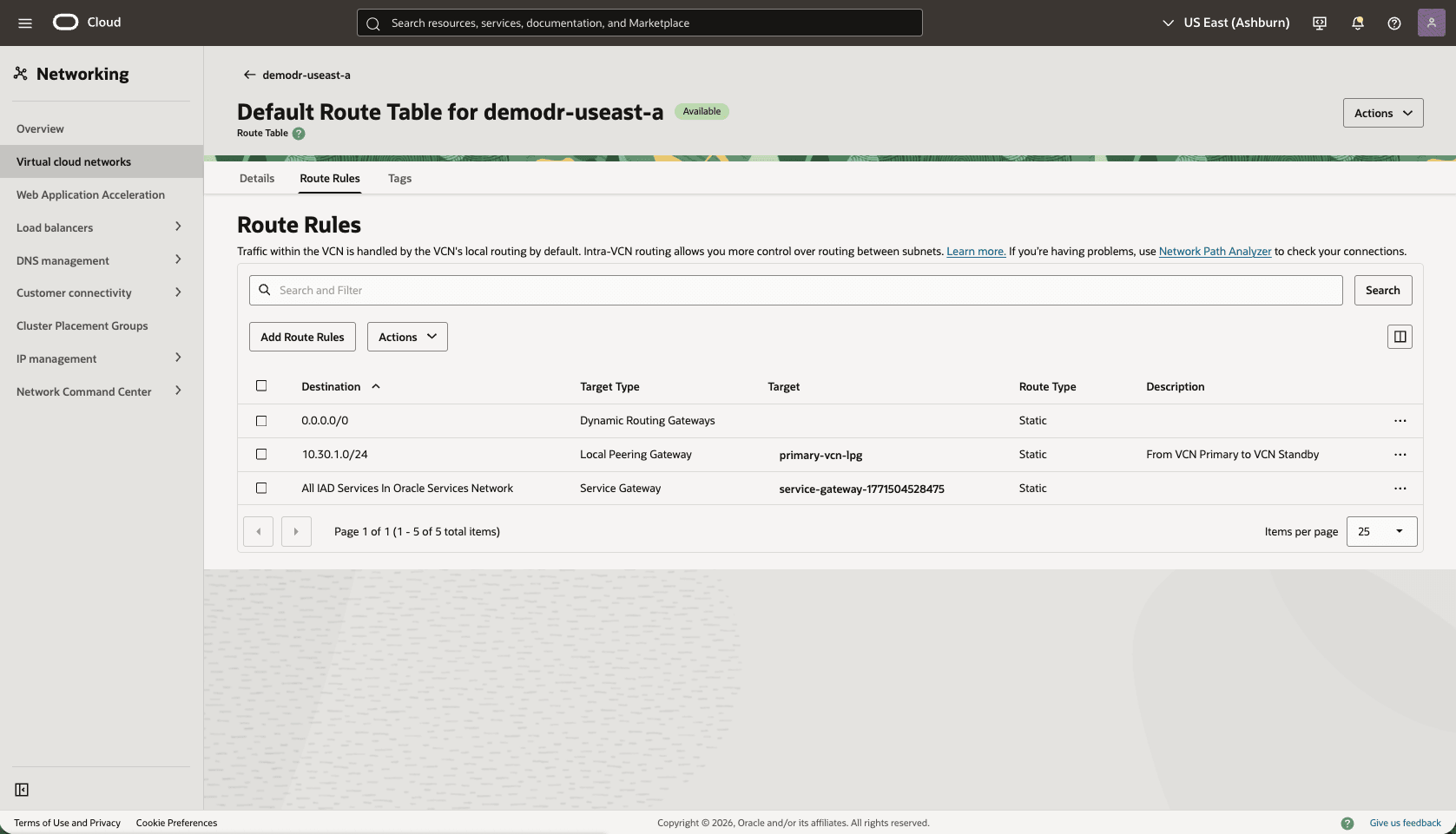

6. Adicione uma regra de roteamento à tabela de roteamento padrão na VCN principal para rotear o tráfego stand-by para Primary-LPG.
  1. Na página de detalhes Redes Virtuais na Nuvem principal, selecione a guia Roteamento, selecione o nome da sua tabela de roteamento padrão.
  2. Selecione a guia Regras de Roteamento e selecione o botão Adicionar Regras de Roteamento.

    Regra de Roteamento: LPG (Local Peering Gateway)

    Bloco CIDR de Destino: Informe seu bloco CIDR stand-by. Por exemplo,10.20.1.0/24

    Compartimento do LPG (Local Peering Gateway) de Destino: Selecione o compartimento que você criou o gateway de pareamento local na etapa anterior.

    LPG (Local Peering Gateway) de Destino: Selecione seu LPG (Local Peering Gateway).

    Descrição: Informe uma descrição para esta regra de Roteamento.

    Selecione o botão Adicionar Regras de Roteamento.
Configurar a Rede na Zona de Espera

Configure a rede na zona de disponibilidade stand-by usando as seguintes etapas:
1. Na console do OCI, selecione o nome do Cluster de VMs stand-by, Role para baixo até a seção Rede e selecione o link Rede virtual na nuvem stand-by.

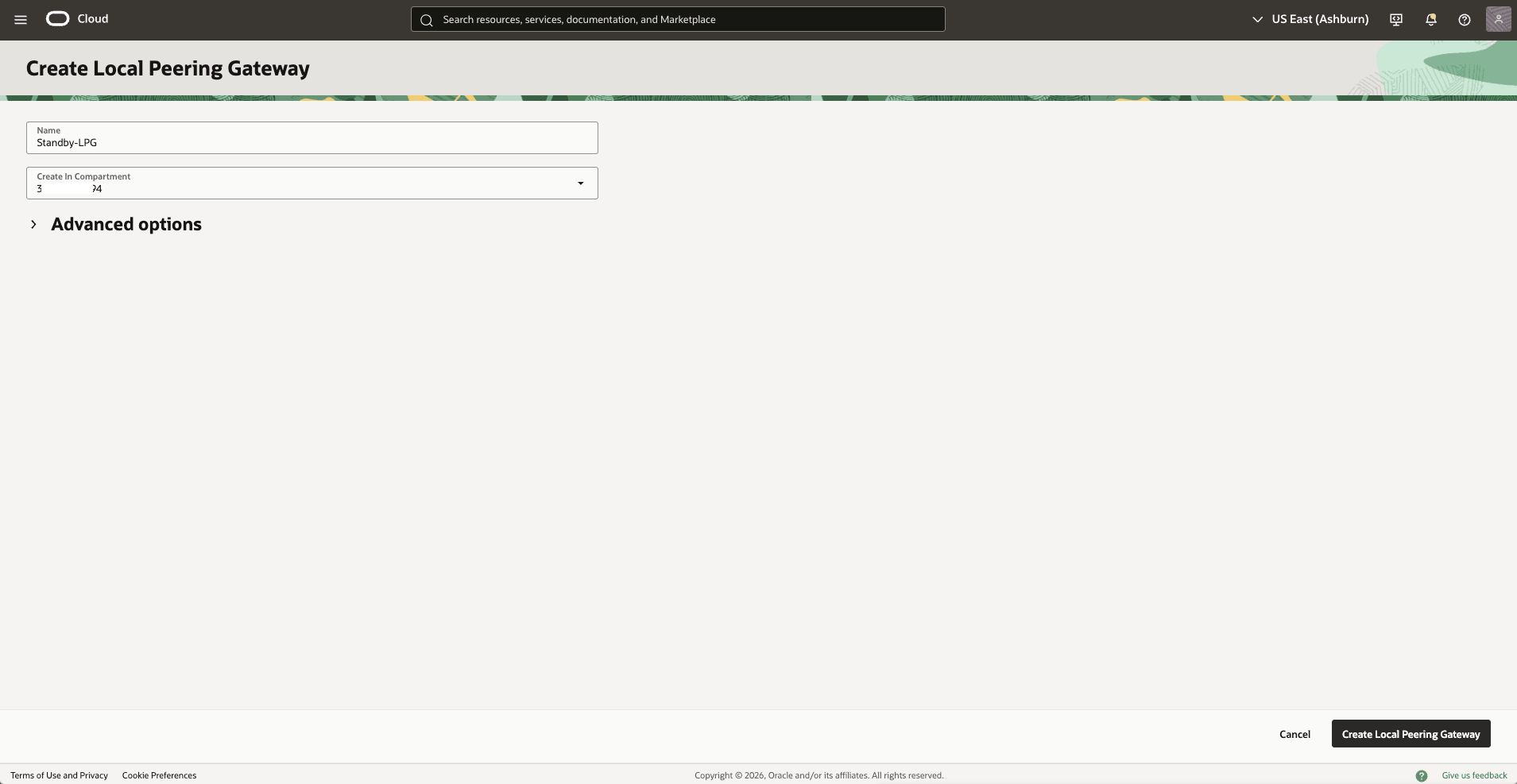

2. Crie o LPG (Local Peering Gateway) Standby-LPG na Rede Virtual na Nuvem.
  1. Na página Detalhes das Redes Virtuais na Nuvem, selecione a guia Gateways.
  2. Role para baixo até a seção LPG (Local Peering Gateways) e selecione o botão Criar LPG (Local Peering Gateway).

    Escolha um nome, por exemplo, Standby-LPG e selecione o botão Criar LPG (Local Peering Gateway).

    A seção Opções avançadas é opcional.

    Selecione o botão Criar Pareamento Local do Gateway.

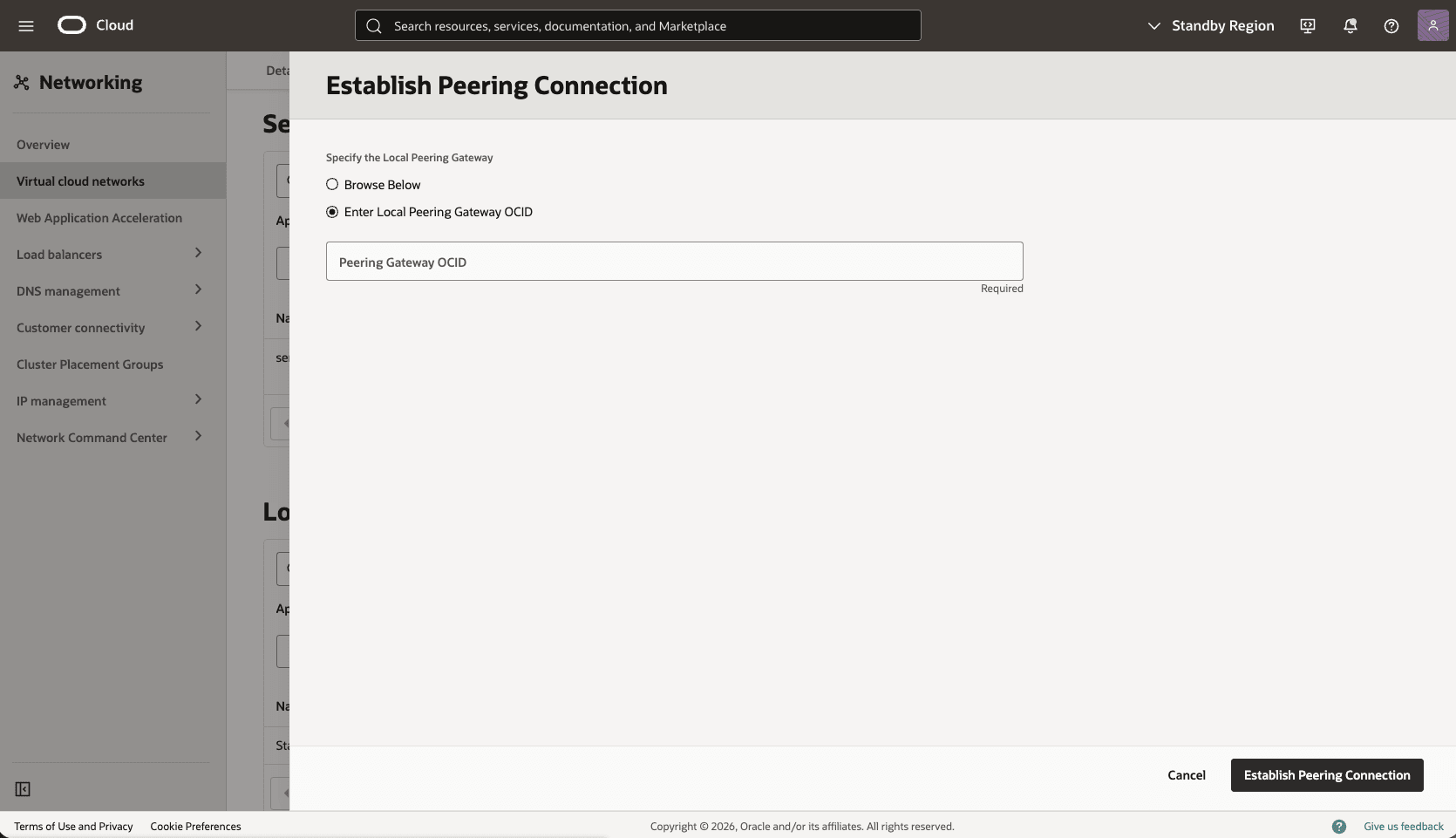

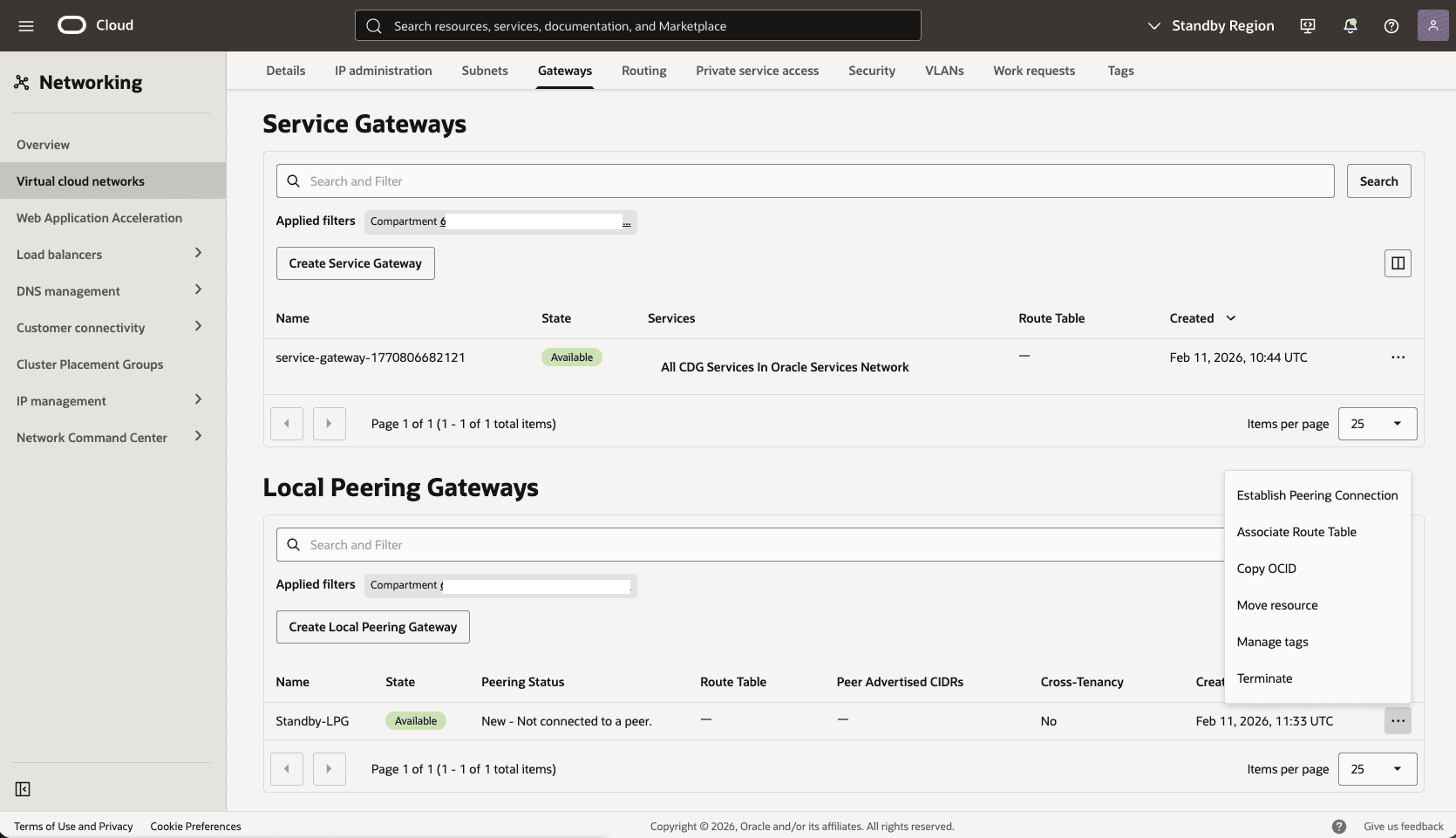

3. Estabeleça uma conexão de pareamento entre o LPG Stand-by e o OCID do LPG principal.
  1. Na seção LPGs (Local Peering Gateways), identifique o LPG criado na etapa anterior, selecione três pontos e, em seguida, selecione a opção Estabelecer Conexão de Pareamento.
  2. Selecione a opção Informar OCID do LPG (Local Peering Gateway), cole o OCID do LPG Principal que você copiou na etapa anterior e selecione o botão Estabelecer Conexão de Pareamento.
4. Atualize o grupo de segurança de rede do OCI para seu cluster de VMs stand-by a fim de permitir tráfego da rede principal.
  1. Na página de detalhes Redes Virtuais na Nuvem stand-by, selecione a guia Segurança, role para baixo até a seção Grupos de Segurança de Rede e selecione o nome dos Grupos de Segurança de Rede de Clusters de VMs.
  2. Selecione a guia Regras de segurança, selecione o botão Adicionar Regras e crie uma regra com as especificações a seguir.

    Direção: Ingress

    Tipo de Origem: CIDR

    CIDR de Origem: informe seu bloco CIDR stand-by. Por exemplo: 10.10.1.0/24.

    Protocolo IP: TCP

    Faixa de Portas de Origem: Vazio (Todos)

    Faixa de Portas de Destino: 1521

    Descrição: Informe uma descrição para esta regra.

    Selecione o botão Adicionar.

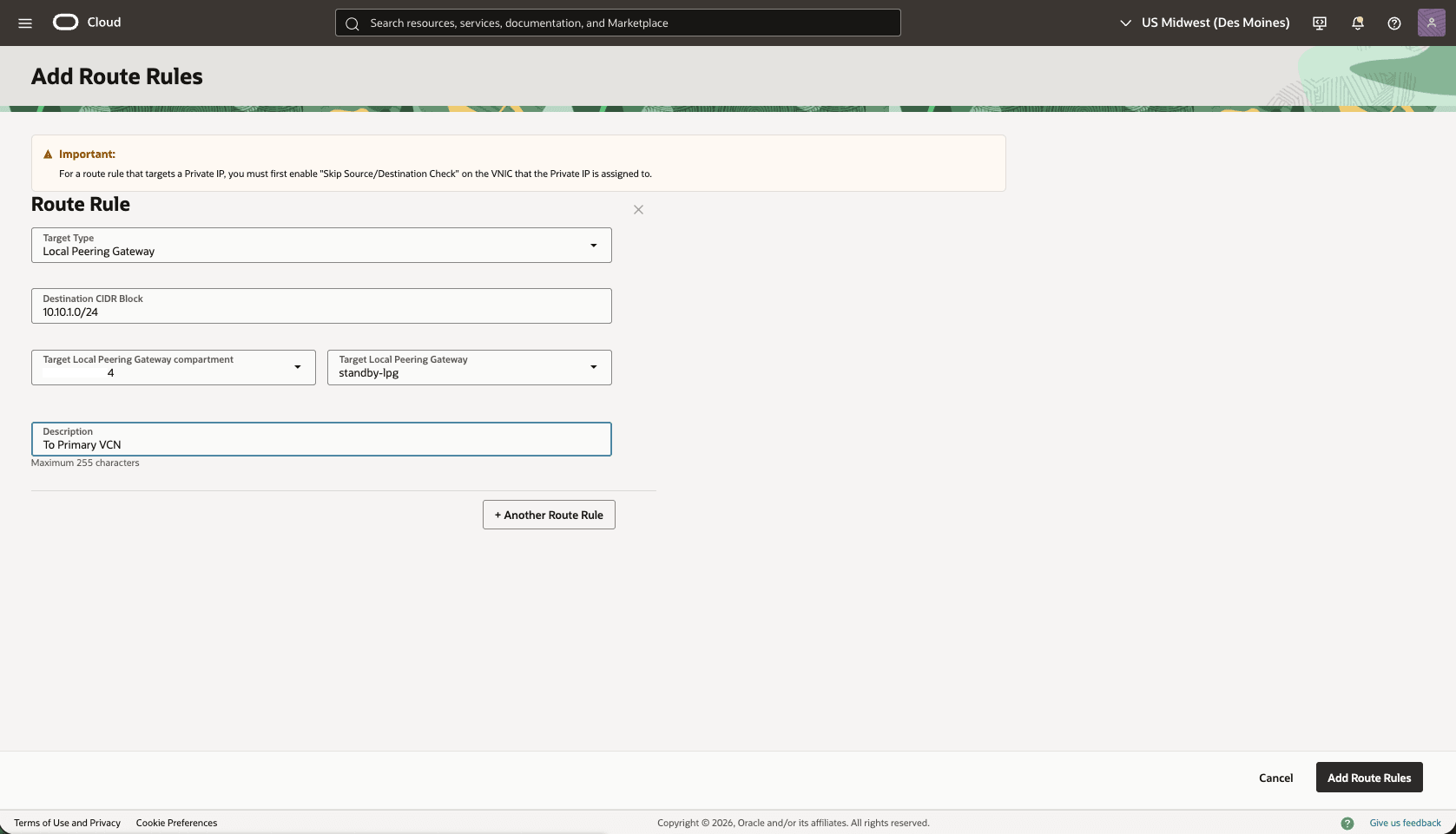

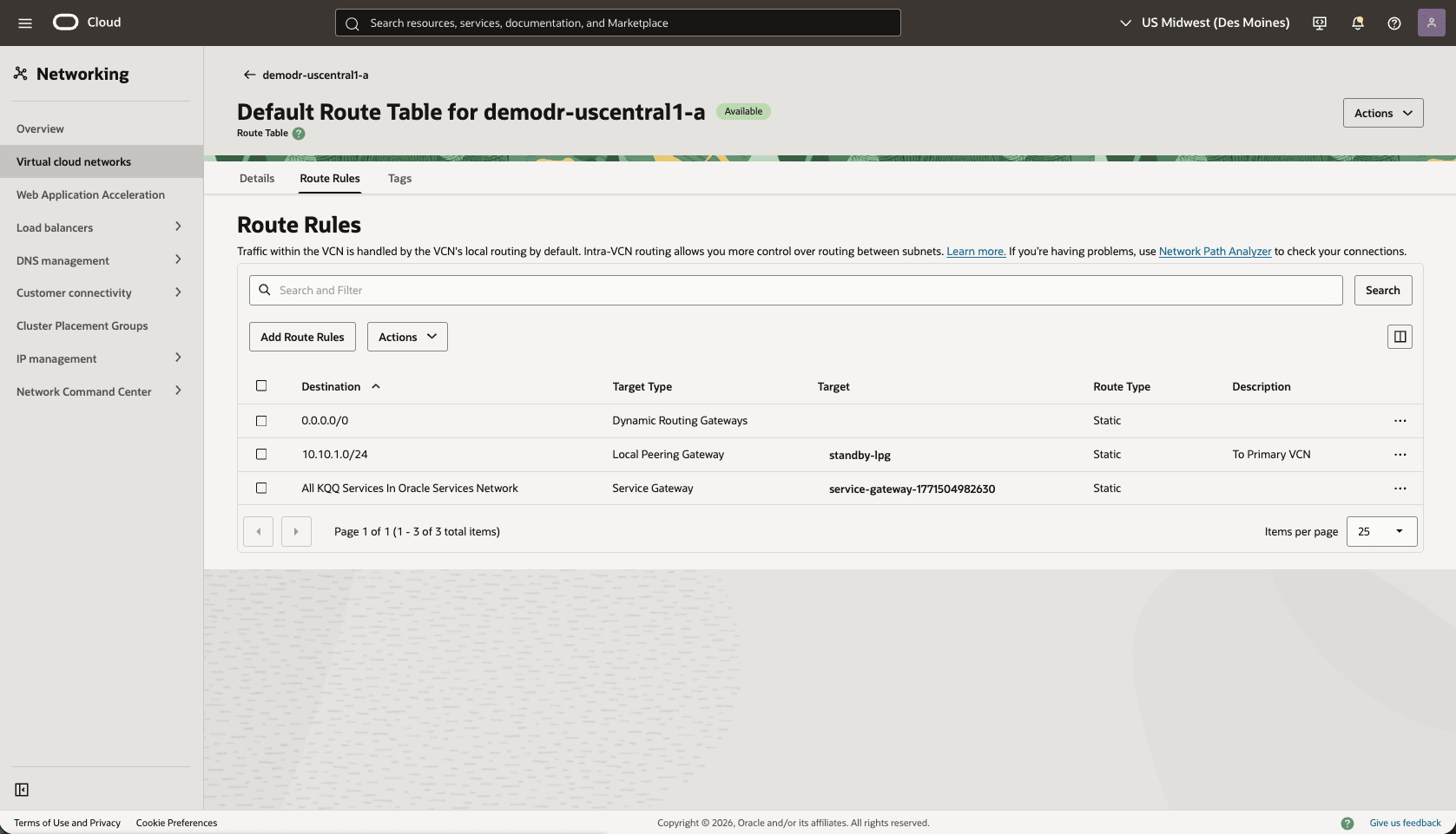

5. Adicione uma regra de roteamento à tabela de roteamento padrão na VCN stand-by para rotear o tráfego principal para Stanby-LPG.
  1. Na página de detalhes Redes Virtuais na Nuvem Stand-by, selecione a guia Roteamento e, em seguida, selecione o nome da sua tabela de roteamento padrão.
  2. Selecione a guia Regras de Roteamento e selecione o botão Adicionar Regras de Roteamento.

    Regra de Roteamento: LPG (Local Peering Gateway)

    Bloco CIDR de Destino: Informe seu bloco CIDR stand-by. Por exemplo: 10.10.1.0/24.

    Compartimento do LPG (Local Peering Gateway) de Destino: Selecione o compartimento no qual você criou o gateway de pareamento local na etapa anterior

    LPG (Local Peering Gateway) de Destino: Selecione seu LPG (Local Peering Gateway)

    Descrição: Informe uma descrição para esta regra de Roteamento

    Selecione o botão Adicionar Regras de Roteamento.
Testar Conectividade
- Teste a conectividade de Principal para Stand-by e de Stand-by para Principal. Você pode usar ping ou SSH se adicionar acesso SSH ao grupo de segurança de rede aplicável.
- Para configurar o Data Guard, consulte a próxima seção.
Não há conteúdo para esta página no momento. A equipe do Oracle AI Database@Google Cloud pretende adicionar conteúdo aqui, e esse texto de placeholder é fornecido até que esse texto seja adicionado.

A equipe do Oracle AI Database@Google Cloud está entusiasmada com os futuros novos recursos, aprimoramentos e correções desse produto e desta documentação que o acompanha. Recomendamos fortemente que você assista esta página para essas atualizações.
Conectividade do Google Cloud Network

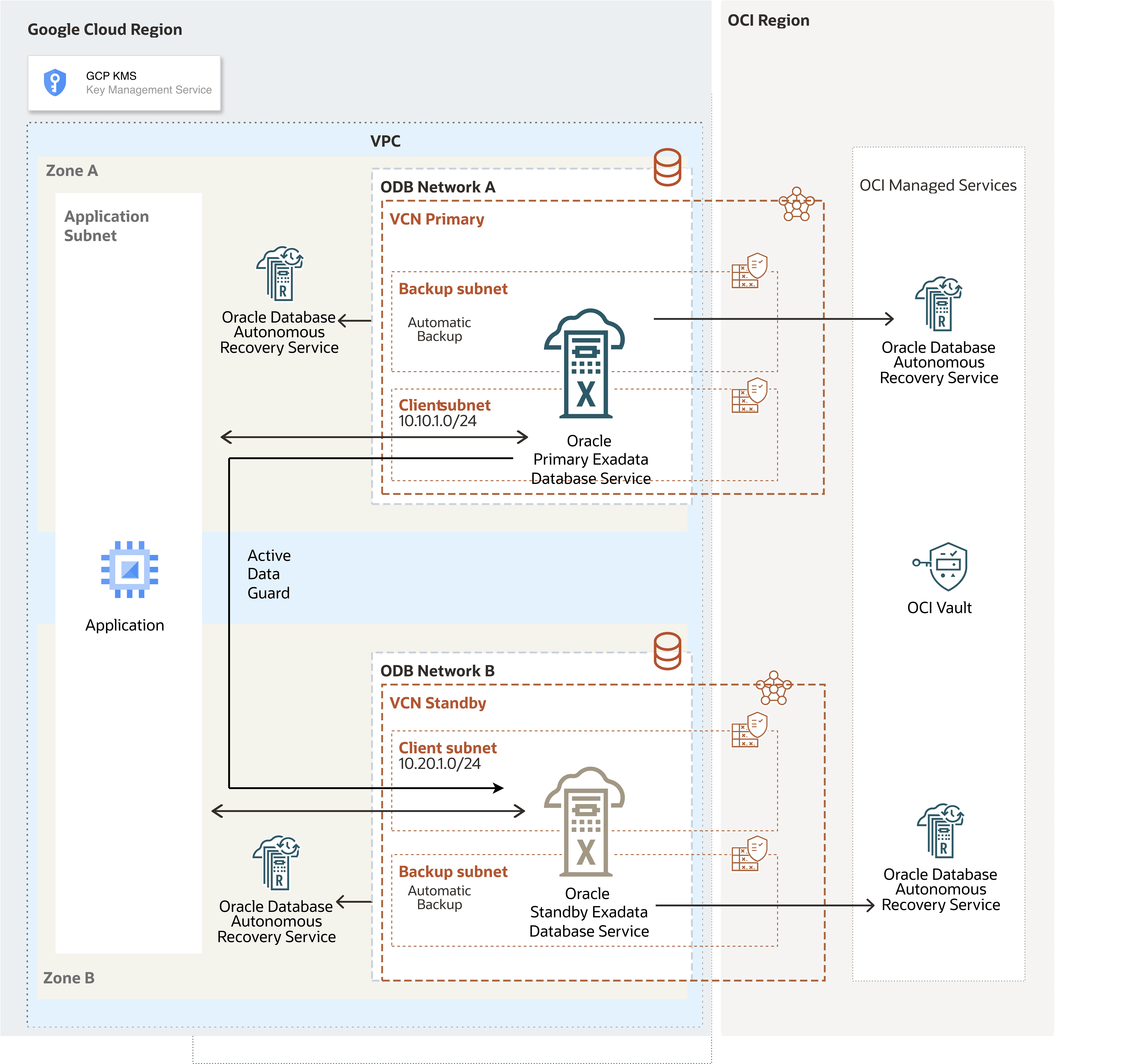

O diagrama a seguir ilustra o diagrama de arquitetura para configurar a conectividade entre zonas usando a rede do Google Cloud em uma única região do Google Cloud.

Nesta arquitetura, o Google Cloud VPC abrange a região. A sub-rede do aplicativo é regional e as redes ODB são implantadas em cada zona com intervalos CIDR não sobrepostos.

O serviço Oracle AI Database@Google Cloud, por exemplo, o Cluster de VMs do Exadata é implantado em cada zona por rede ODB.
Nesta arquitetura:
- O Cluster de VMs do Exadata principal é implantado na zona principal, na rede A do ODB, em Primary VCN e no CIDR da sub-rede do cliente 10.10.1.0/24.
- O Cluster de VMs stand-by do Exadata é implantado na zona stand-by, na rede B do ODB e no Standby VCN e no CIDR da sub-rede do cliente 10.20.1.0/24.
Requisitos
- O modo de roteamento dinâmico é configurado para global na VPC.
Permitir Tráfego entre as Redes de Cliente Principal e Stand-by
1. Atualize o NSG (Grupo de Segurança de Rede) do OCI do Cluster de VMs do Exadata principal para permitir tráfego da rede stand-by.
  1. Na página de detalhes Redes Virtuais na Nuvem, selecione a guia Segurança, role para baixo até a seção Grupos de Segurança de Rede e, em seguida, selecione o nome dos Grupos de Segurança de Rede de Clusters de VMs.
  2. Selecione a guia Regras de segurança, selecione o botão Adicionar Regras e crie uma regra com as informações a seguir.

    Direção: Ingress

    Tipo de Origem: CIDR

    CIDR de Origem: Informe seu bloco CIDR stand-by. Por exemplo, 10.20.1.0/24.

    Protocolo IP: TCP

    Faixa de Portas de Origem: Vazio (Todos)

    Faixa de Portas de Destino: 1521

    Descrição: Informe uma descrição para esta regra.

    Selecione o botão Adicionar.
2. Atualize o NSG (Grupo de Segurança de Rede) do OCI do seu Cluster de VMs stand-by do Exadata para permitir tráfego da rede principal.
  1. Na página de detalhes Redes Virtuais na Nuvem stand-by, selecione a guia Segurança, role para baixo até a seção Grupos de Segurança de Rede e selecione o nome dos Grupos de Segurança de Rede de Clusters de VMs do Exadata.
  2. Selecione a guia Regras de segurança, selecione o botão Adicionar Regras e crie uma regra com as informações a seguir.

    Direção: Ingress

    Tipo de Origem: CIDR

    CIDR de Origem: Informe seu bloco CIDR stand-by. Por exemplo, 10.20.1.0/24.

    Protocolo IP: TCP

    Faixa de Portas de Origem: Vazio (Todos)

    Faixa de Portas de Destino: 1521

    Descrição: Informe uma descrição para esta regra.

    Selecione o botão Adicionar.
3. Testar conectividade:
  - Teste a conectividade de Principal para Stand-by e de Stand-by para Principal. Você pode usar ping ou SSH se adicionar acesso SSH ao grupo de segurança de rede aplicável.
Não há conteúdo para esta página no momento. A equipe do Oracle AI Database@Google Cloud pretende adicionar conteúdo aqui, e esse texto de placeholder é fornecido até que esse texto seja adicionado.

A equipe do Oracle AI Database@Google Cloud está entusiasmada com novos recursos, aprimoramentos e correções futuros para este produto e esta documentação que o acompanha. Recomendamos fortemente que você assista esta página para essas atualizações.

Entre Regiões

Esta seção orienta você pela configuração completa da configuração de rede para estabelecer a replicação de dados usando uma rede do OCI ou uma rede do Google Cloud entre regiões.

Conectividade por Rede do OCI

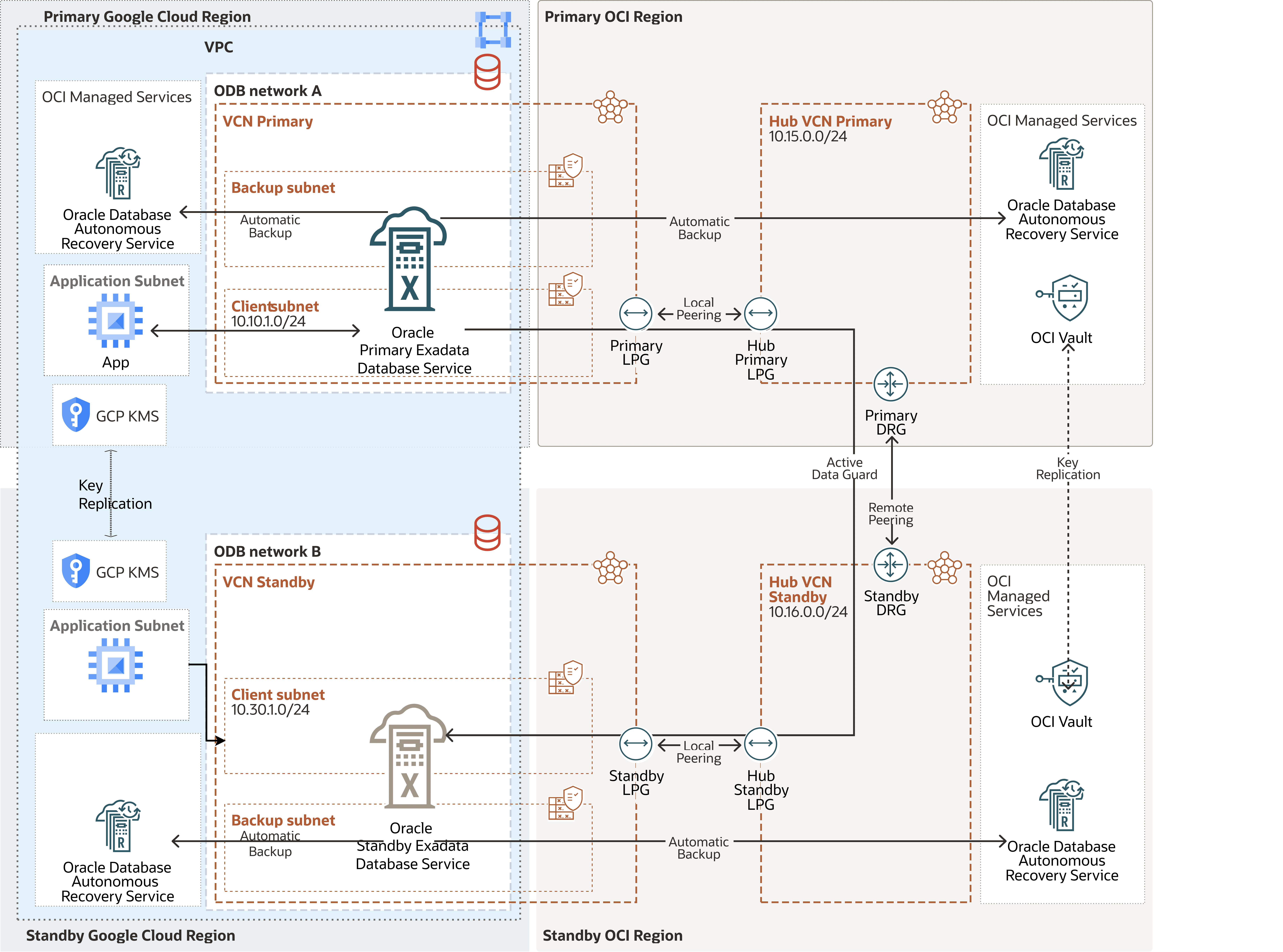

O diagrama a seguir ilustra essa arquitetura para configuração entre regiões pela rede do OCI.

Essa arquitetura direciona o tráfego de rede principal para stand-by por meio da rede da OCI para melhorar o throughput da rede. A OCI cria as VCNs automaticamente depois que o Oracle AI Database@Google Cloud cria as implantações para os bancos de dados principal e stand-by.

Nesta arquitetura:
- O Google Cloud VPC abrange as regiões, as sub-redes do aplicativo são regionais e as redes ODB são implantadas em zonas regionais com intervalos CIDR não sobrepostos.
- O Cluster de VMs do Exadata principal é implantado na região principal em Primary VCN e no CIDR da sub-rede do cliente 10.10.1.0/24.
- A VCN do Hub Principal 10.15.0.0/24 é criada.
- O Cluster de VMs stand-by do Exadata é implantado na região stand-by em Standby VCN e no CIDR da sub-rede do cliente 10.30.1.0/24.
- A VCN do Hub Stand-by 10.16.0.0/24 é criada.
Observação
- Faça download do diagrama e atualize o diagrama com seus valores CIDR.
- Revise o limite de serviço Contagem de Conexões de Pareamento Remoto e solicite um aumento de limite de serviço, se necessário.
- Planeje o CIDR da VCN hub para evitar a sobreposição de endereços IP. O CIDR da VCN do hub pode ser pequeno, por exemplo, /28.
- Se você planeja implantar recursos na sub-rede, defina o CIDR adequadamente, por exemplo, calcule o Data Guard Far Sync.
Para configurar o pareamento de VCN entre regiões e estabelecer a comunicação de rede entre as regiões mostradas pelo diagrama de arquitetura, conclua as etapas a seguir.

Configurar a Rede na Região Principal
1. No Google Cloud Console, selecione a instância principal e o link Gerenciar no OCI para abrir a Console do OCI.

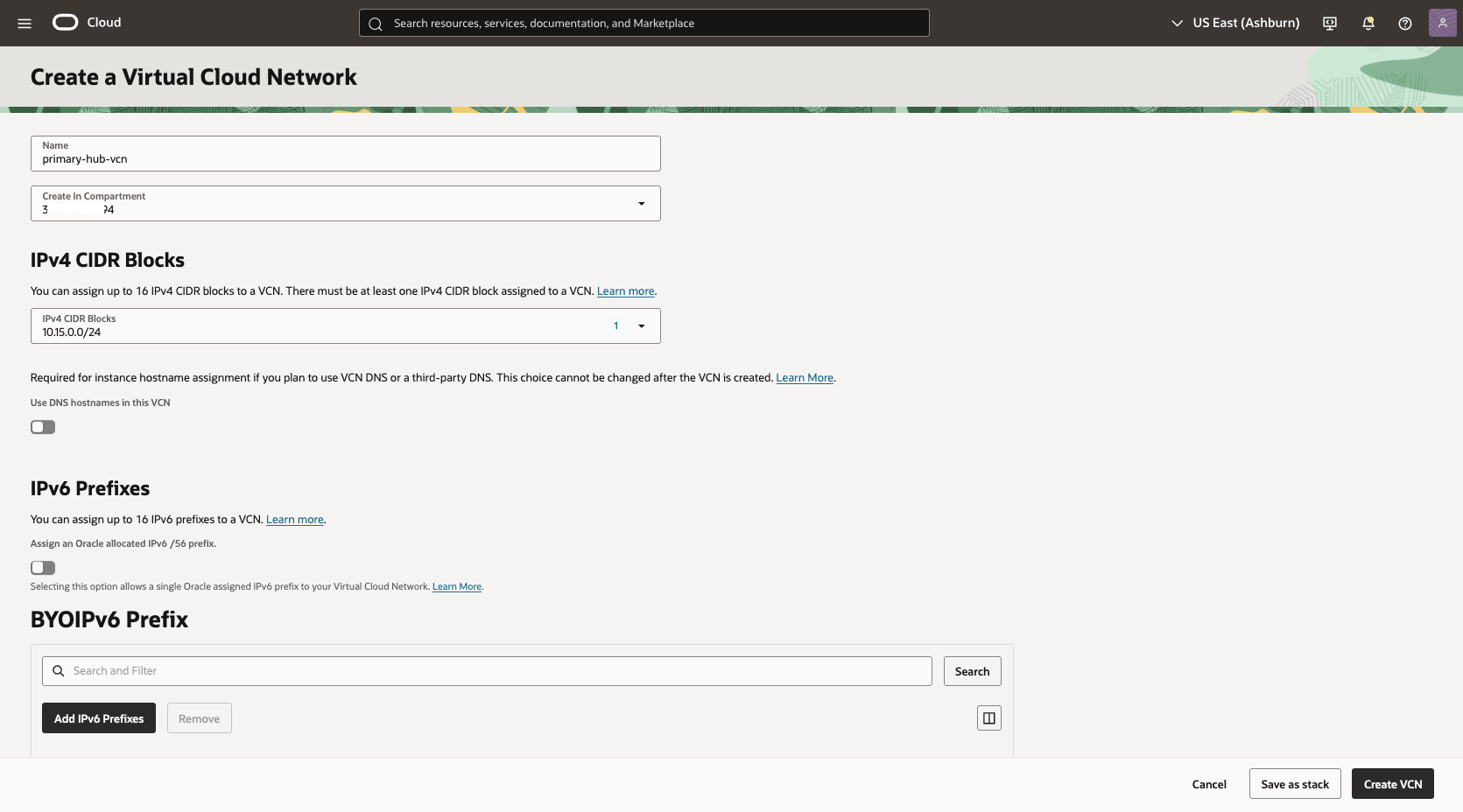

2. Na console do OCI, navegue até Rede e crie uma VCN (Rede Virtual na Nuvem) da região principal (VCN HUB Principal).
  1. Na console do OCI, selecione Networking e, em seguida, Redes virtuais na nuvem.
  2. Selecione o botão Criar VCN e especifique as informações a seguir.

    Nome: Informe um nome descritivo. Por exemplo, primary-hub-vcn.

    Criar no compartimento: Selecione o compartimento no qual você deseja criar a VCN.

    Blocos IPv4 CIDR: Informe o bloco CIDR da sua VCN do Hub. Certifique-se de que esse bloco não se sobreponha ao espaço de endereço de rede existente.

    Selecione o botão Criar VCN.

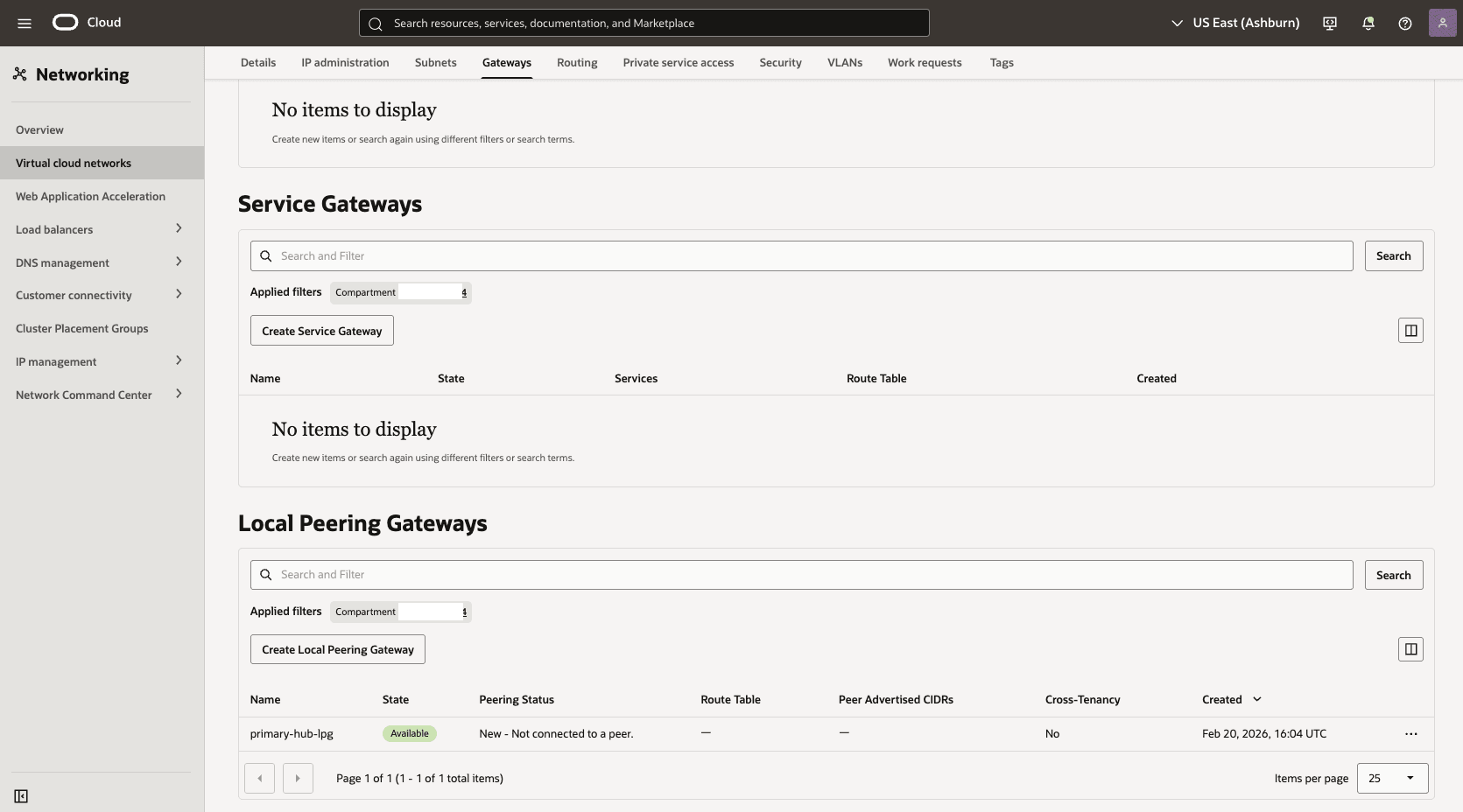

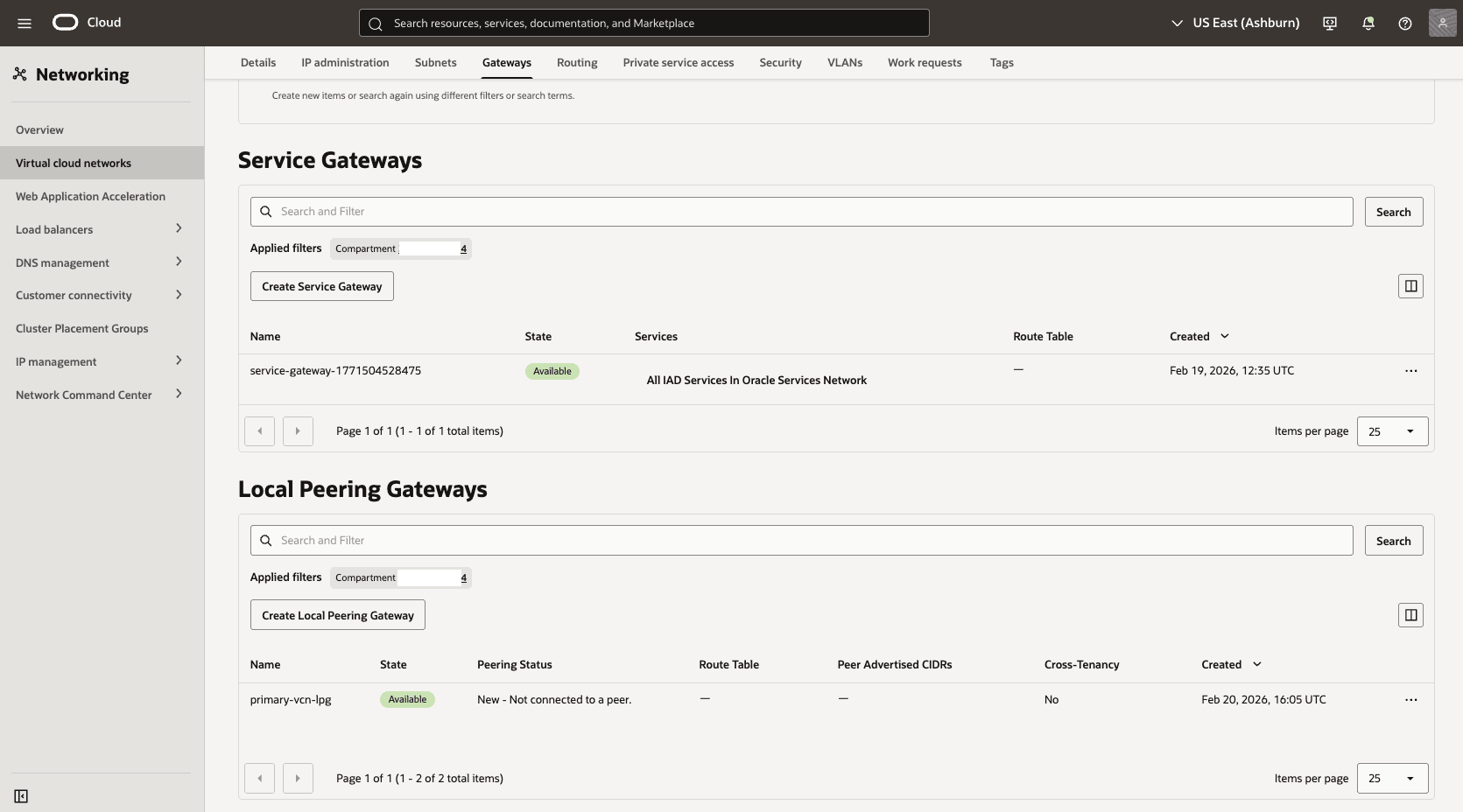

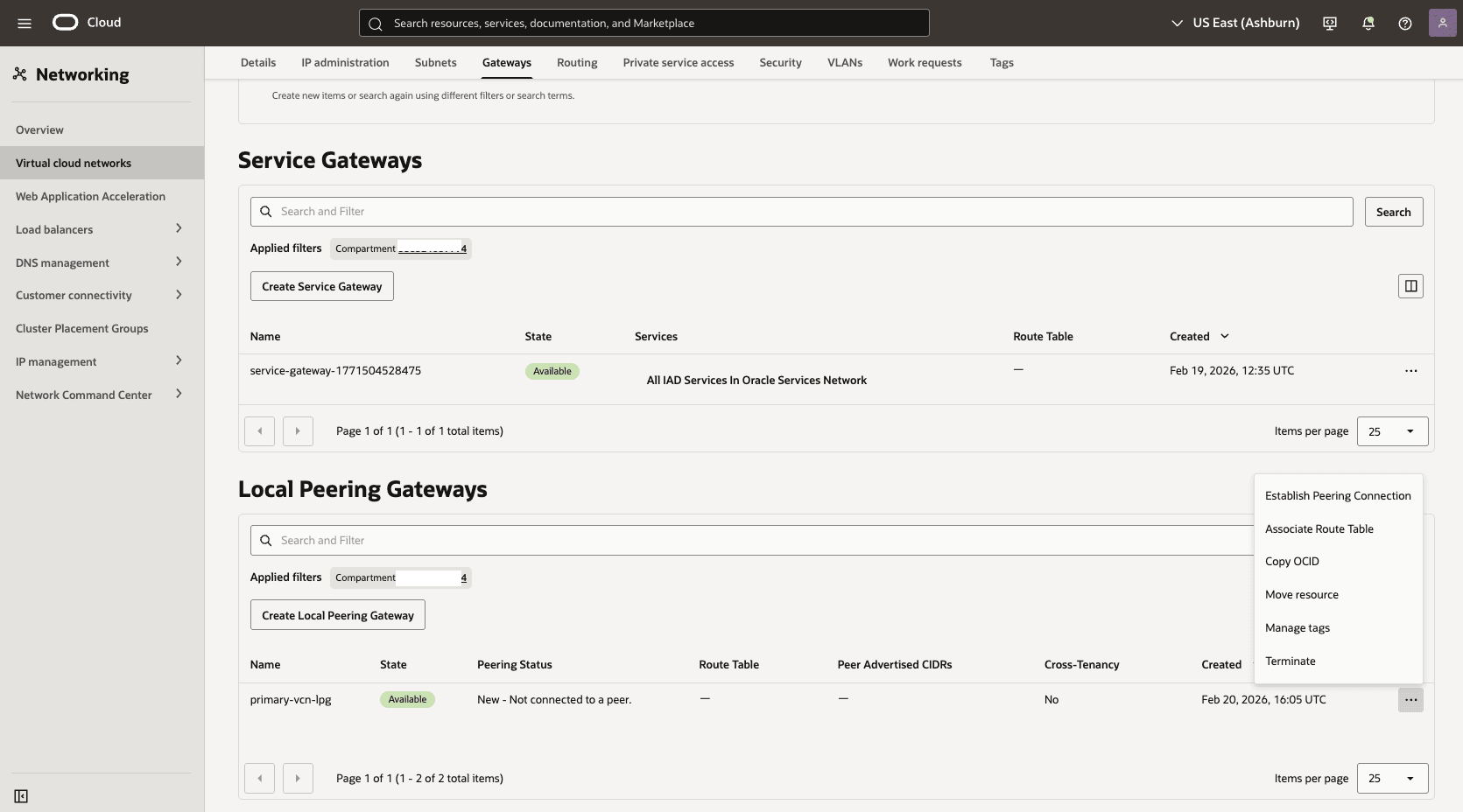

3. Implante dois LPGs (Local Peering Gateways), Primary-Hub-LPG e Primary-LPG, na VCN hub principal e na VCN principal, respectivamente.
  1. Na página de detalhes VCN do Hub Principal, selecione a guia Gateways, role para baixo até a seção LPGs (Local Peering Gateways) e selecione o botão Criar LPG (Local Peering Gateway).
  2. Escolha um nome. Por exemplo: primary-hub-lpg.
  3. Selecione o botão Criar Pareamento Local do Gateway.
  4. Na página de detalhes VCN do Hub Principal, selecione a guia Gateways, role para baixo até a seção LPGs (Local Peering Gateways) e selecione o botão Criar LPG (Local Peering Gateway).
  5. Escolha um nome. Por exemplo: primary-lpg.
  6. Selecione o botão Criar Pareamento Local do Gateway.

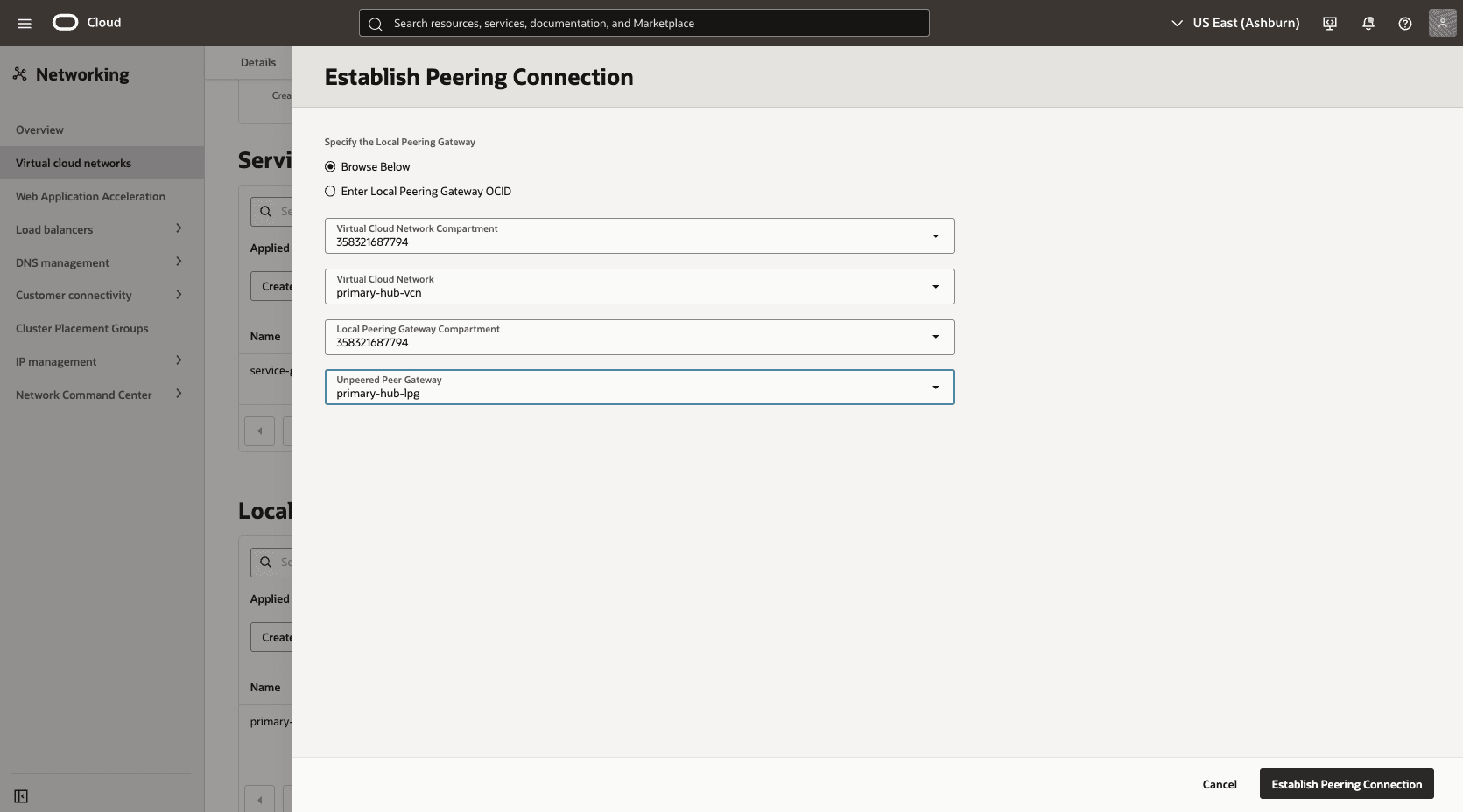

4. Estabeleça uma conexão de pareamento de LPG entre os LPGs na VCN hub principal e na VCN principal.
  1. Em sua VCN do Cluster de VMs Principal, selecione a guia Gateways e selecione Gateways de Pareamento Locais. Localize o LPG que você criou na etapa anterior. Selecione os três pontos e, em seguida, a opção Estabelecer Conexão de Pareamento.
  2. Na página Estabelecer Conexão de Pareamento, escolha a opção Procurar Abaixo, selecione VCN HUB Principal, selecione Primary-HUB-LPG e, em seguida, selecione o botão Estabelecer Conexão de Pareamento.

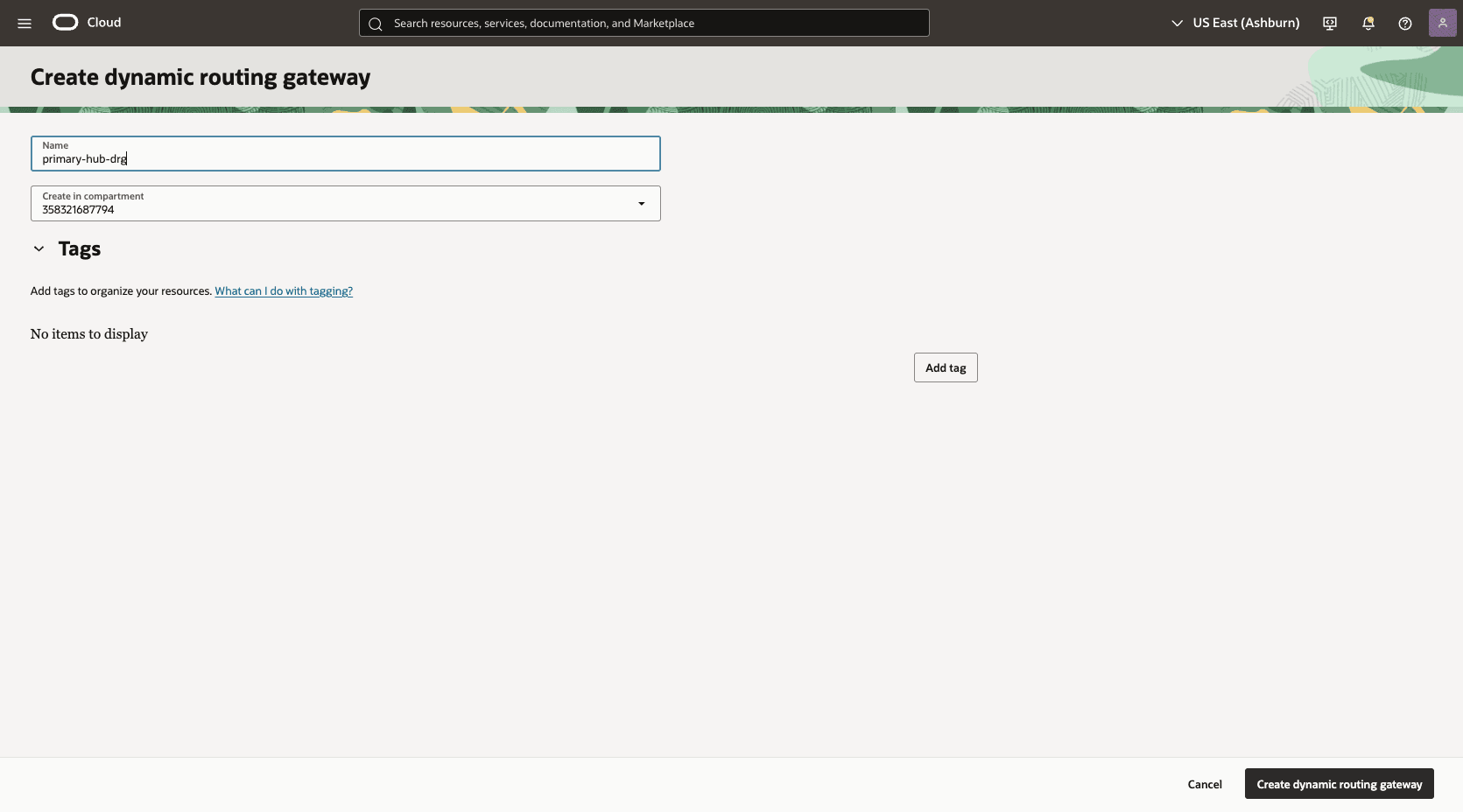

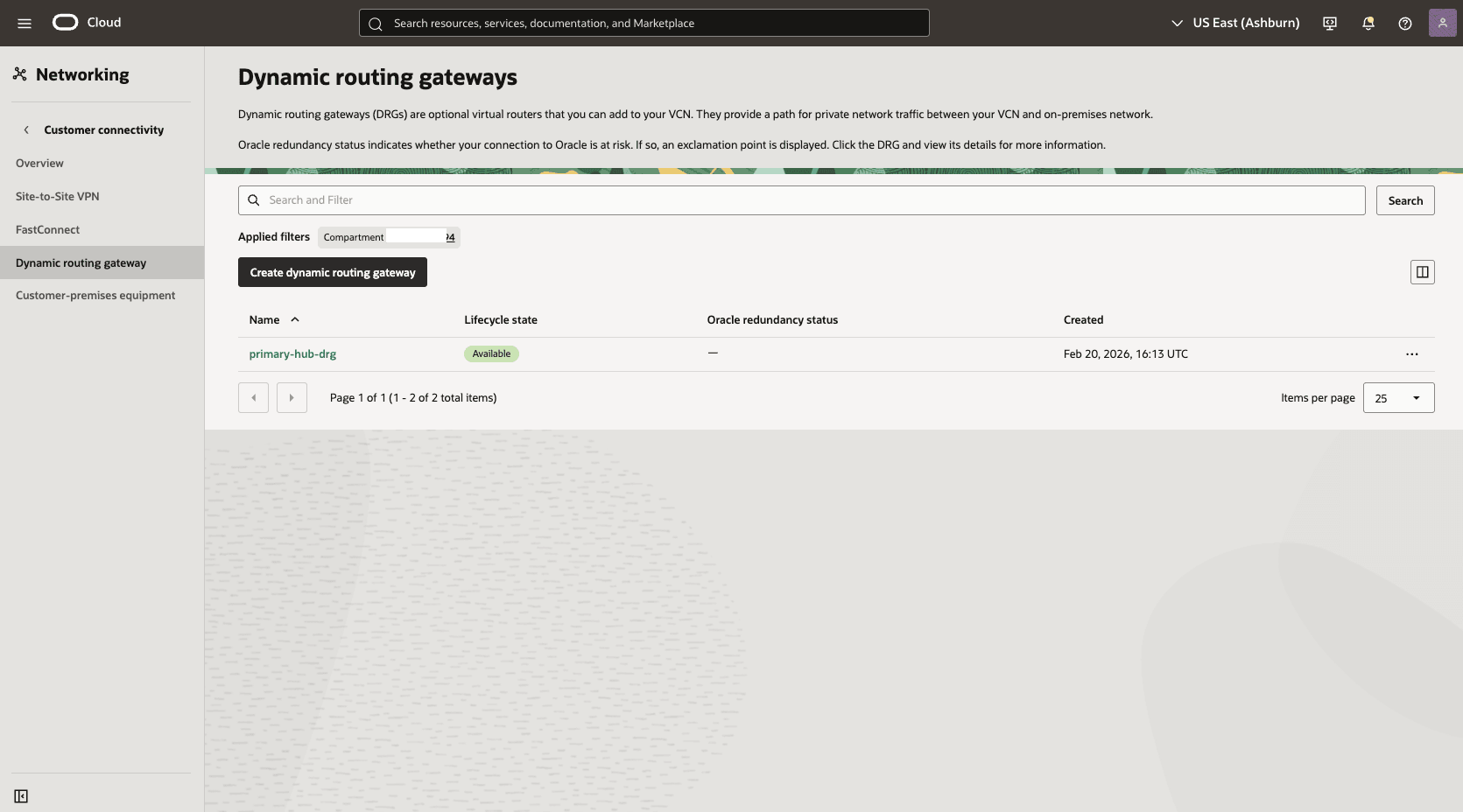

5. Crie um gateway de roteamento dinâmico (DRG) chamado Primary-hub-drg.
  1. Na console do OCI, selecione Networking. Na seção Conectividade do cliente, selecione Gateway de roteamento dinâmico e, em seguida, selecione o botão Criar gateway de roteamento dinâmico.

    Escolha um nome. Por exemplo, Primary-hub-drg.

    Selecione o botão Criar gateway de roteamento dinâmico.

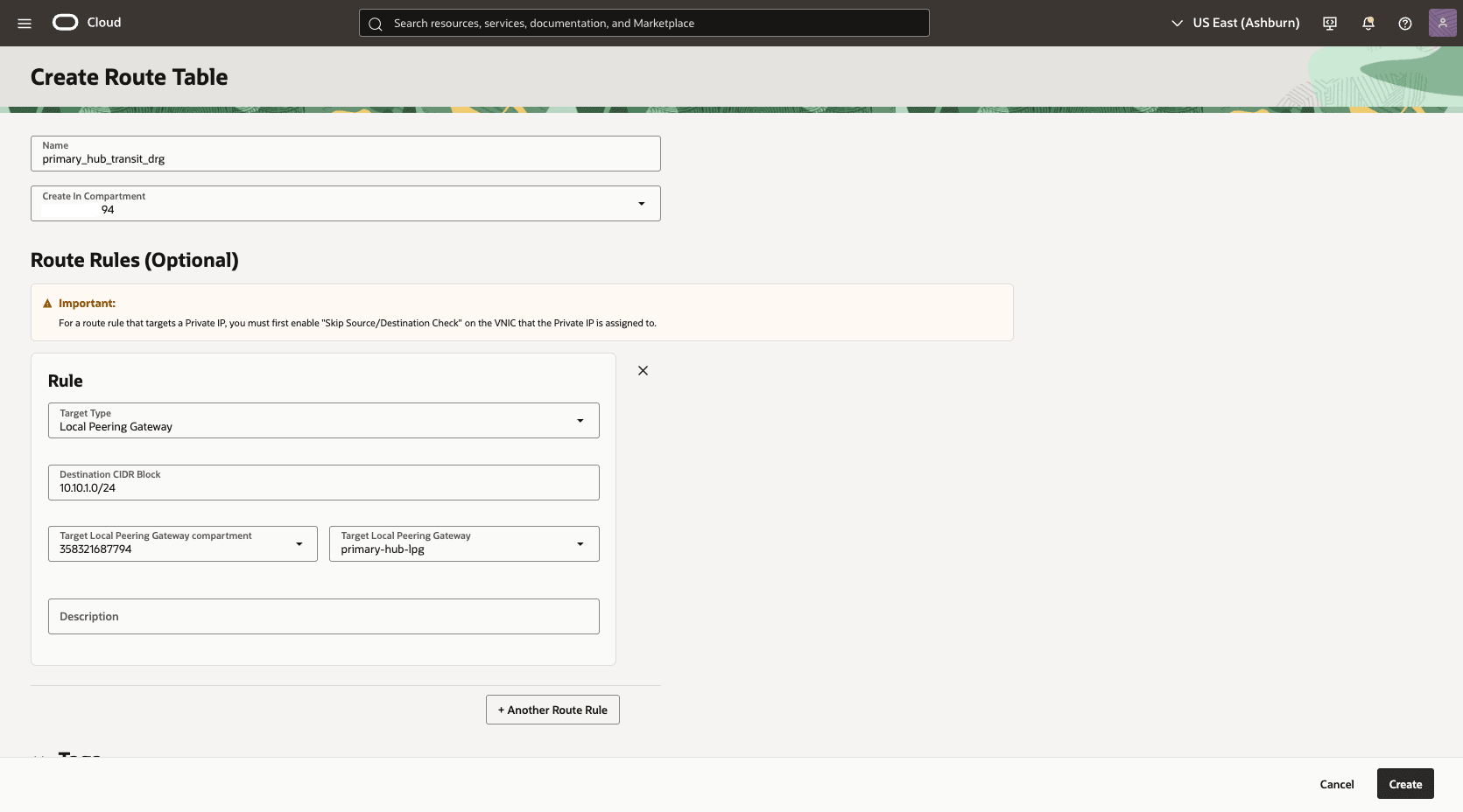

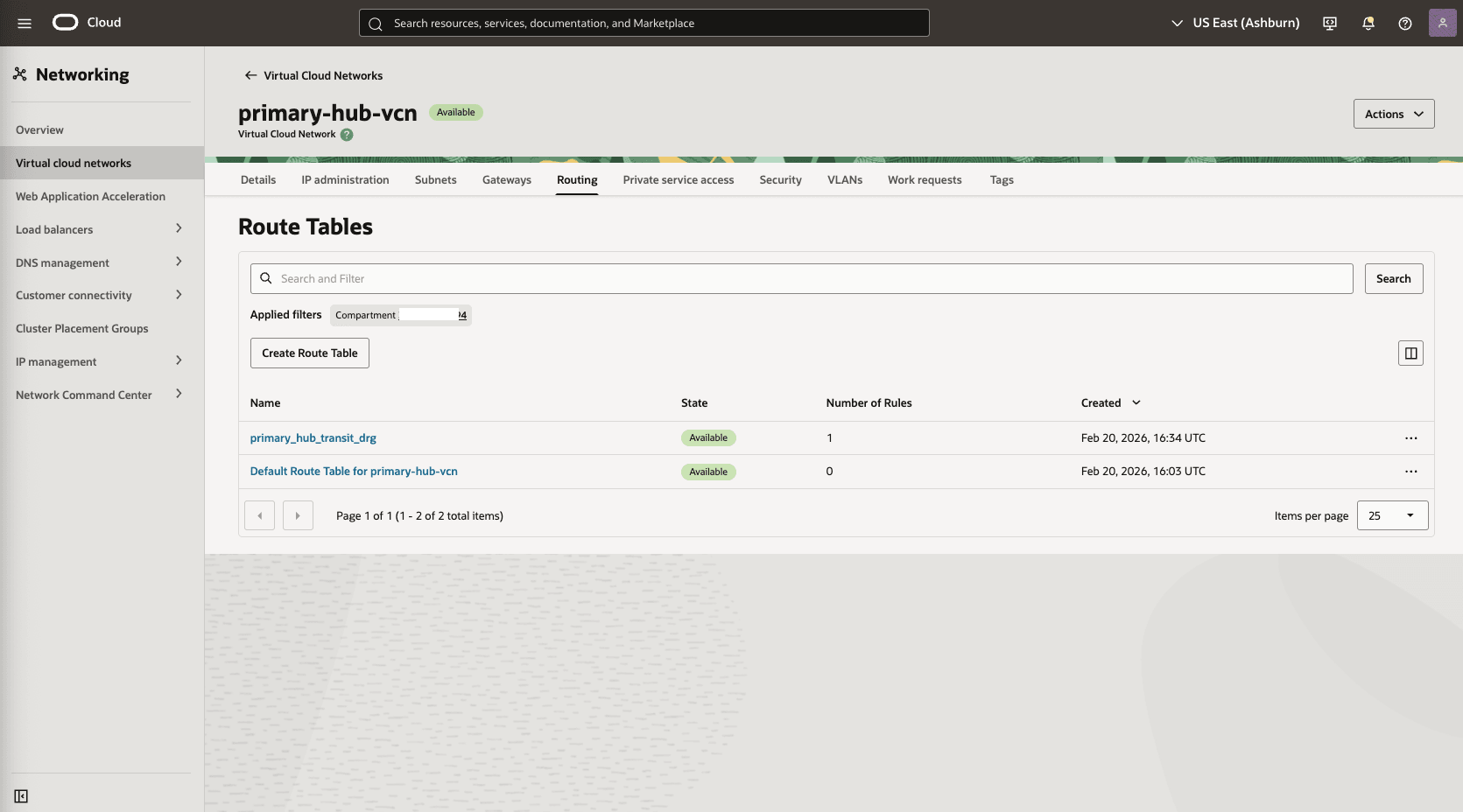

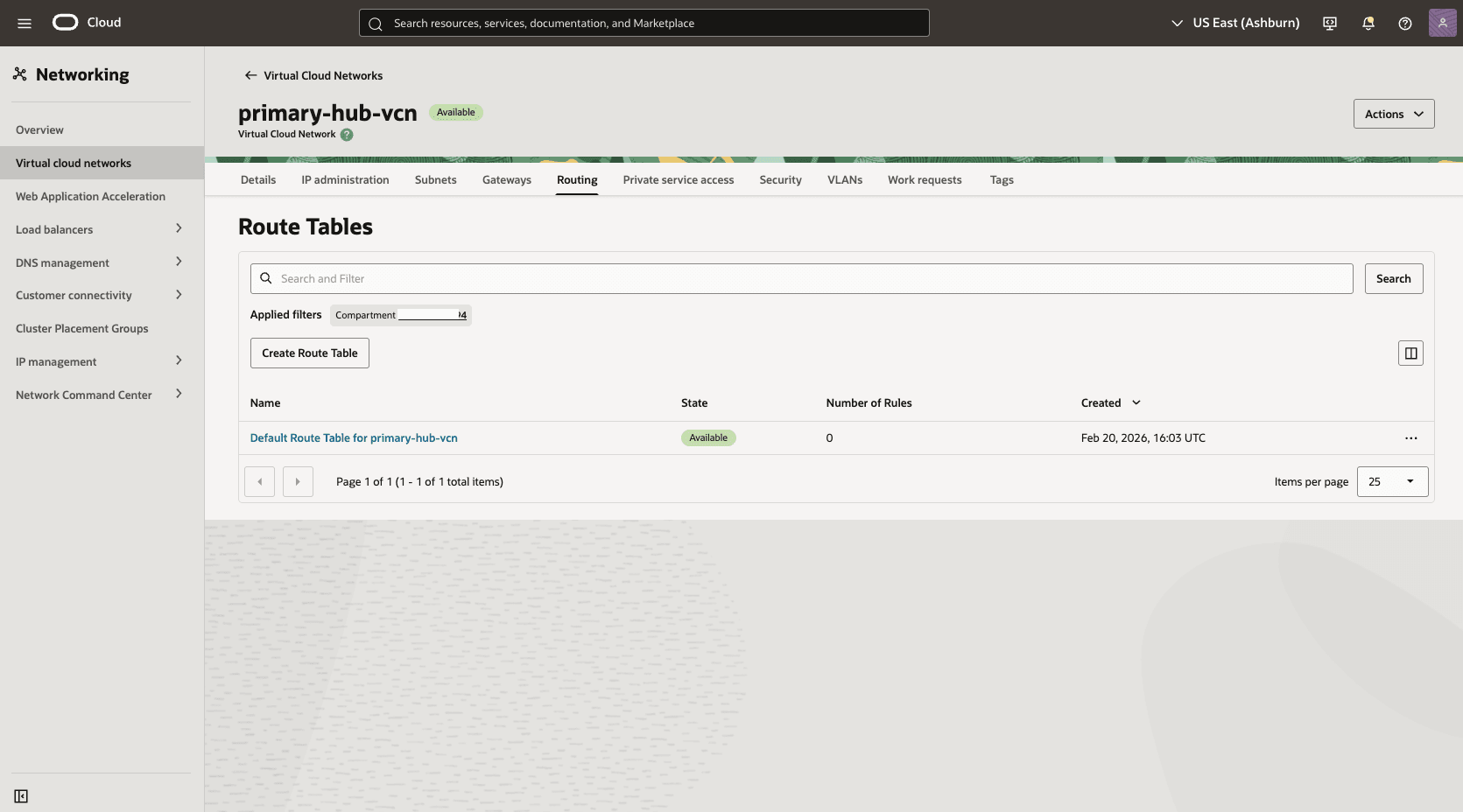

6. Crie uma tabela de roteamento na VCN hub principal para rotear o tráfego de rede entre a VCN hub principal e a VCN principal.
  1. Na console do OCI, selecione Rede, Redes virtuais na nuvem e, em seguida, selecione a VCN VCN HUB Principal.
  2. Selecione a guia Rota e, em seguida, selecione o botão Criar Tabela de Roteamento.

    Nome: Escolha um nome. Por exemplo, primary_hub_transit_drg.

    Selecione o botão + Outra Regra de Roteamento.

    Tipo de Destino: Pareamento Local

    Bloco CIDR de Destino: Digite 10.10.1.0/24 no campo CIDR da Sub-rede do Cliente do Cluster de VMs Principal.

    LPG (Local Peering Gateway) de Destino: selecione o LPG do criado na VCN Principal do HUB. Por exemplo, primary-hub-lpg.

    Descrição: Para sub-rede do cliente principal.

    Selecione o botão Criar.

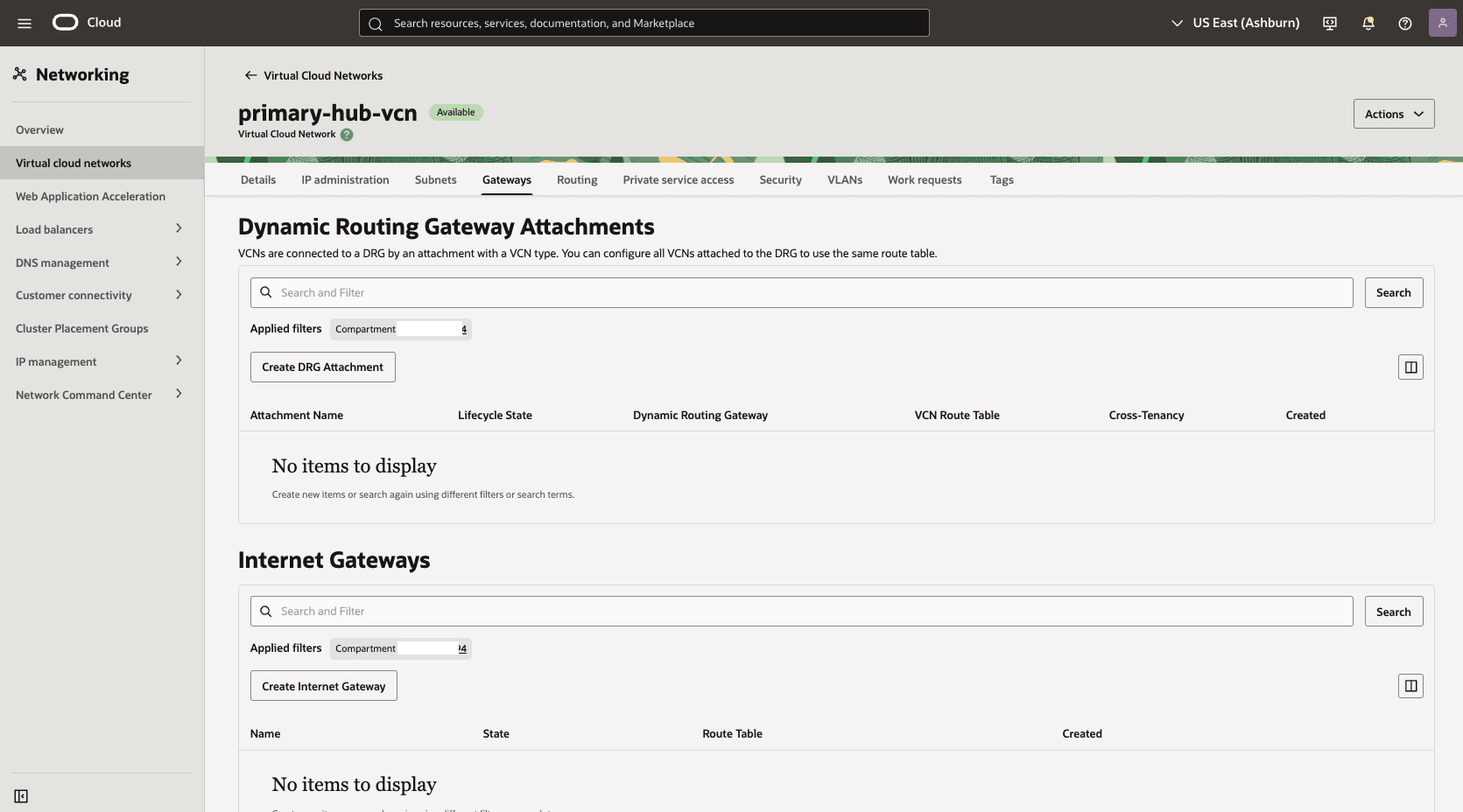

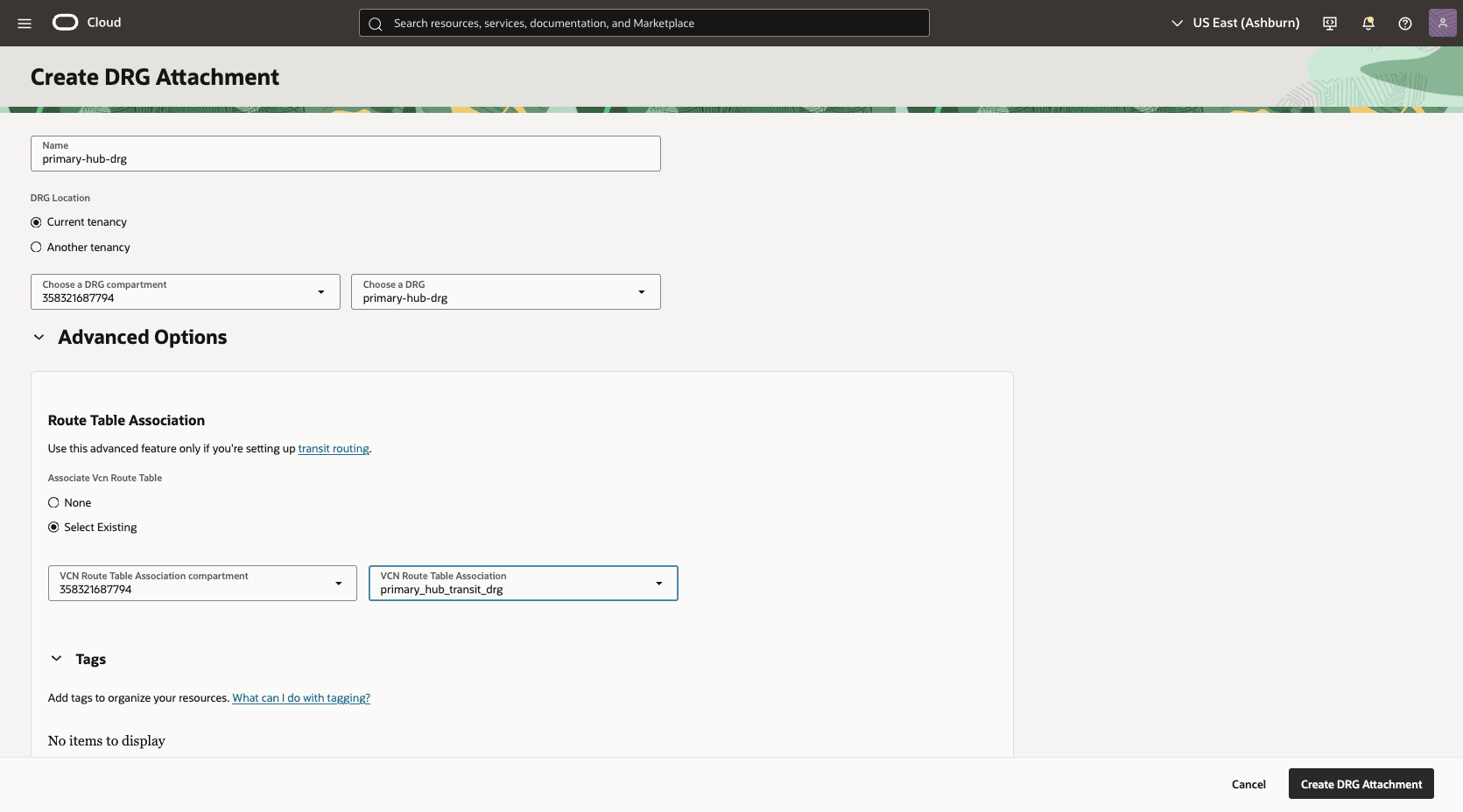

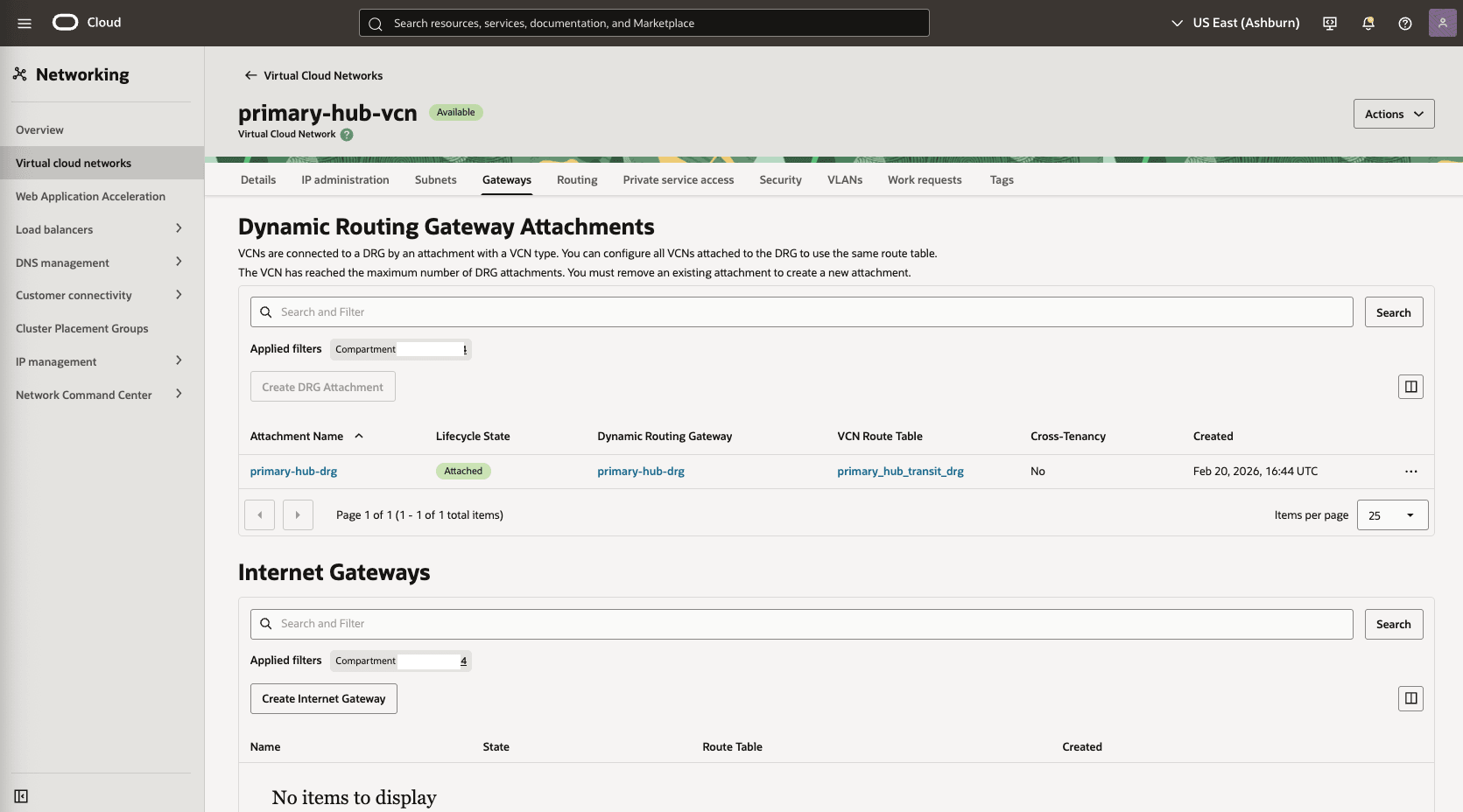

7. Anexe o DRG à VCN hub principal.
  1. Na seção VCN Principal da VCN do Hub, selecione a guia Gateways. Na seção Anexos do Gateway de Roteamento Dinâmico, selecione o botão Criar Anexo do DRG.
  2. Nome: Selecione um nome. Por exemplo, primary-hub-drg.
  3. Localização do DRG: Selecione a tenancy atual.
  4. Escolha um DRG: Selecione o nome do DRG que você criou na etapa anterior.
  5. A seção Opções Avançadas é opcional.
  6. Selecione a opção Selecionar Existente e, em seguida, selecione a Tabela de Roteamento criada na etapa anterior. Por exemplo, primary_hub_transit_drg.
  7. Selecione o botão Criar Anexo do DRG.

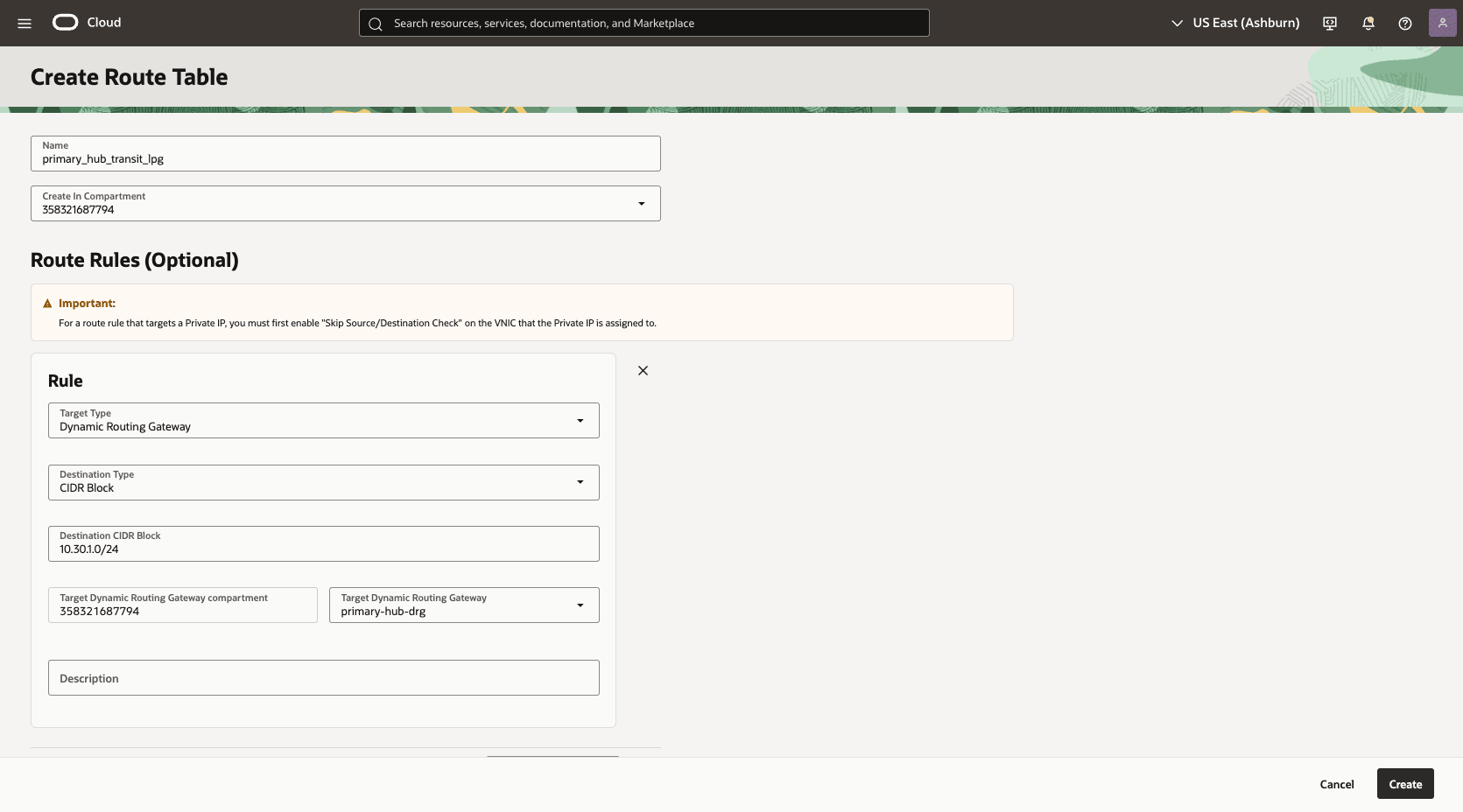

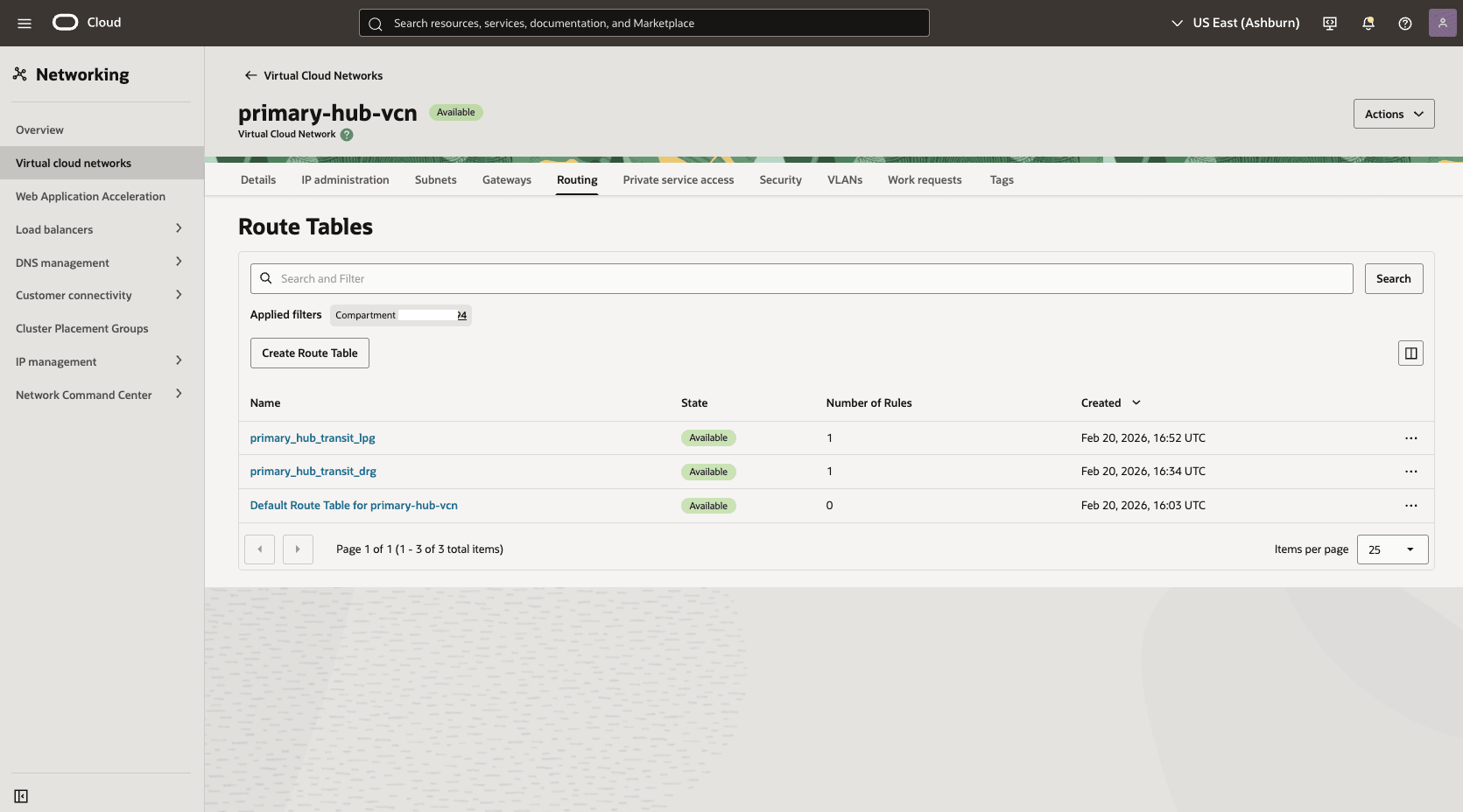

8. Na VCN de hub principal, crie uma segunda tabela de roteamento para direcionar o tráfego de rede para a rede stand-by.
  1. Na VCN VCN HUB Principal, selecione a guia Roteamento e, em seguida, selecione o botão Criar Tabela de Roteamento.
  2. Nome: Escolha um nome. Por exemplo, primary_hub_transit_lpg.
  3. Selecione o botão + Outra Regra de Roteamento.
  4. Tipo de Destino: Gateway de Roteamento Dinâmico
  5. Bloco CIDR de Destino: Informe a sub-rede CIDR do cliente Stand-by da VCN. Por exemplo, 10.30.1.0/24.
  6. Gateway de Roteamento Dinâmico de Destino: Selecione o DRG associado à VCN do HUB Principal. Por exemplo, primary-hub-drg.
  7. Descrição: Para a sub-rede do cliente stand-by.
  8. Selecione o botão Criar.

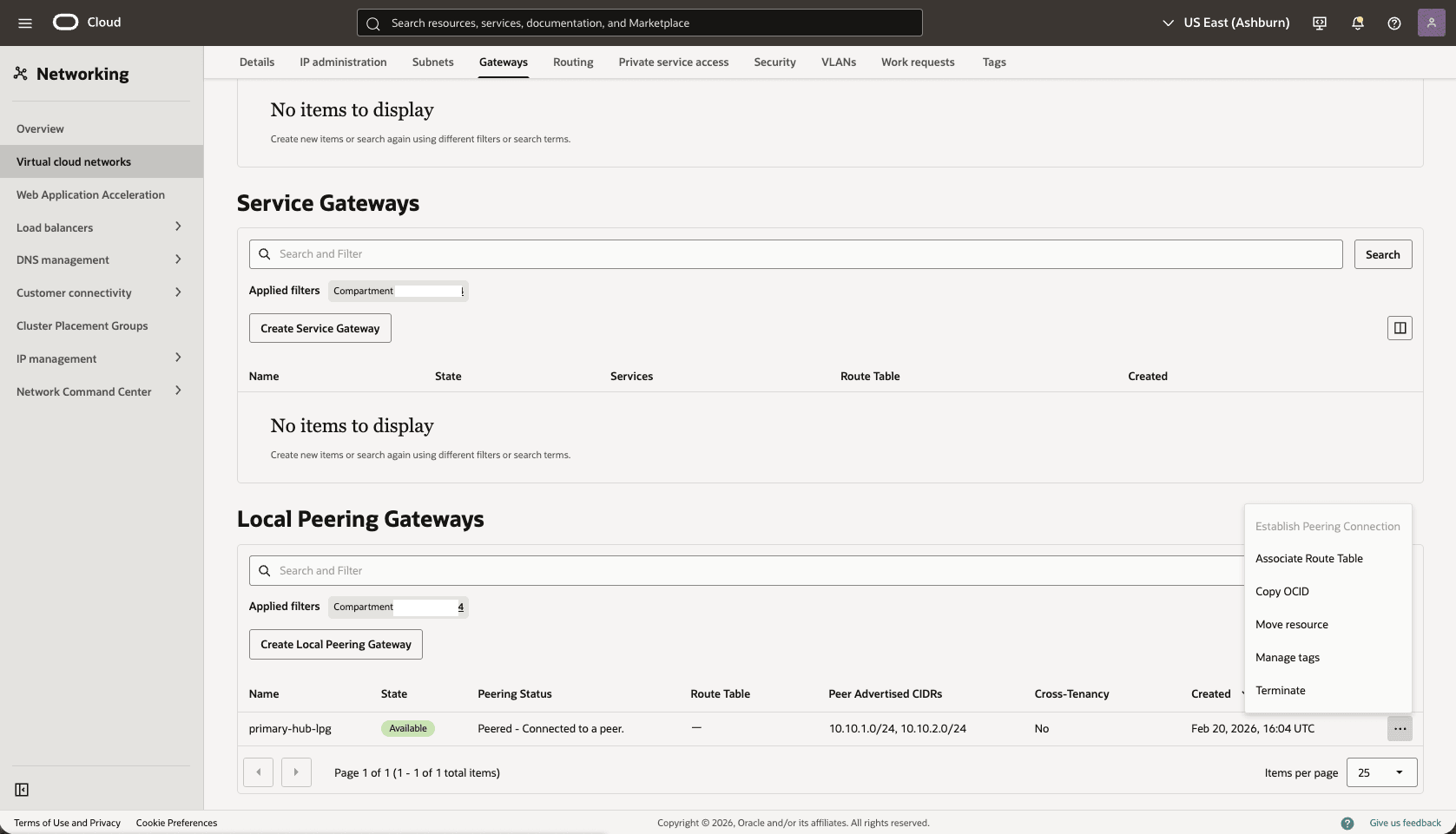

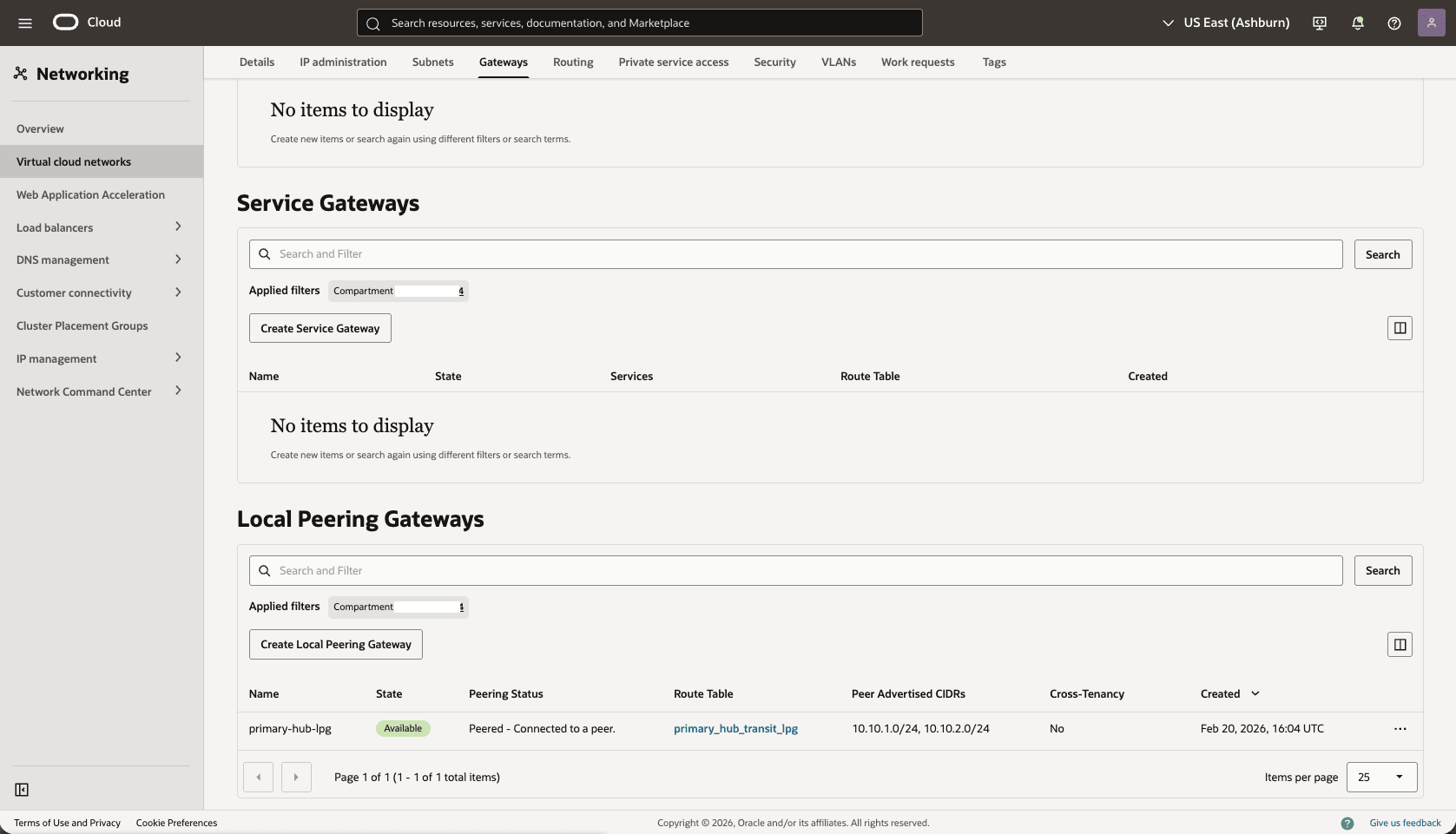

9. Associe a tabela de roteamento primary_hub_transit_lpg ao gateway Hub-Primary-LPG.
  1. Na VCN VCN Principal do Hub, selecione a guia Gateways e role para baixo até a seção LPGs (Local Peering Gateways).
  2. Selecione três pontos e, em seguida, selecione a opção Associar Tabela de Roteamento.
  3. Selecione a tabela de roteamento que você criou para o LPG (Local Peering Gateway). Por exemplo, primary_hub_transit_lpg.
  4. Selecione o botão Associar.

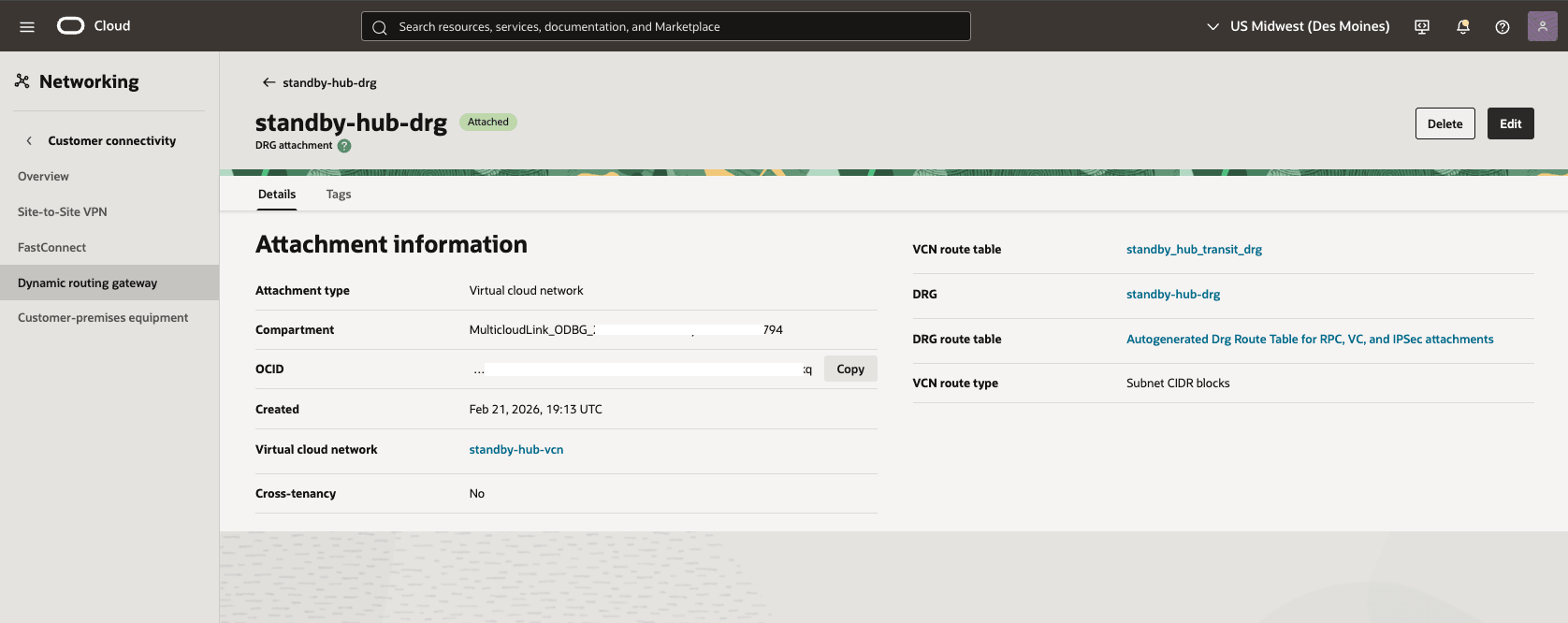

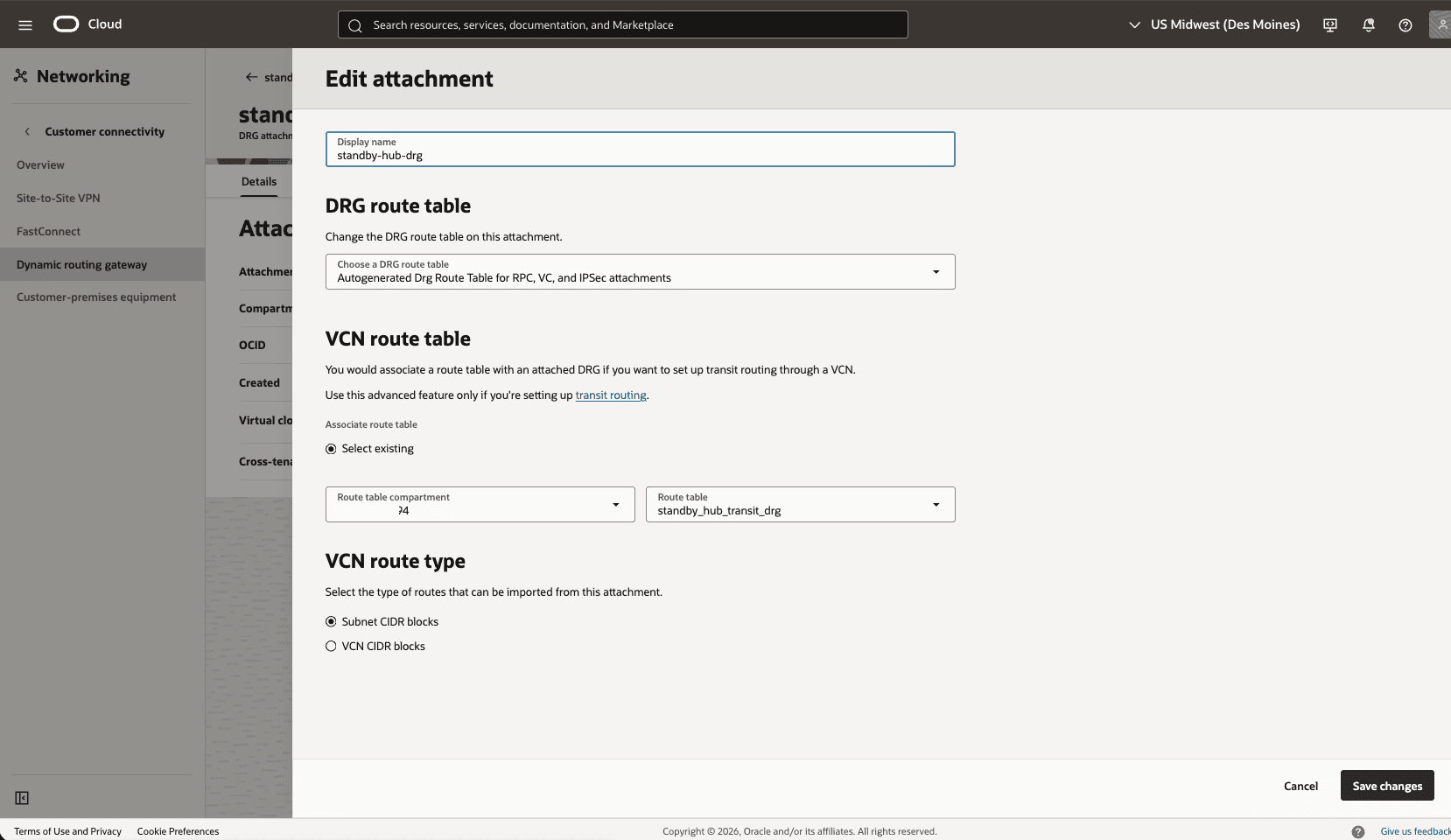

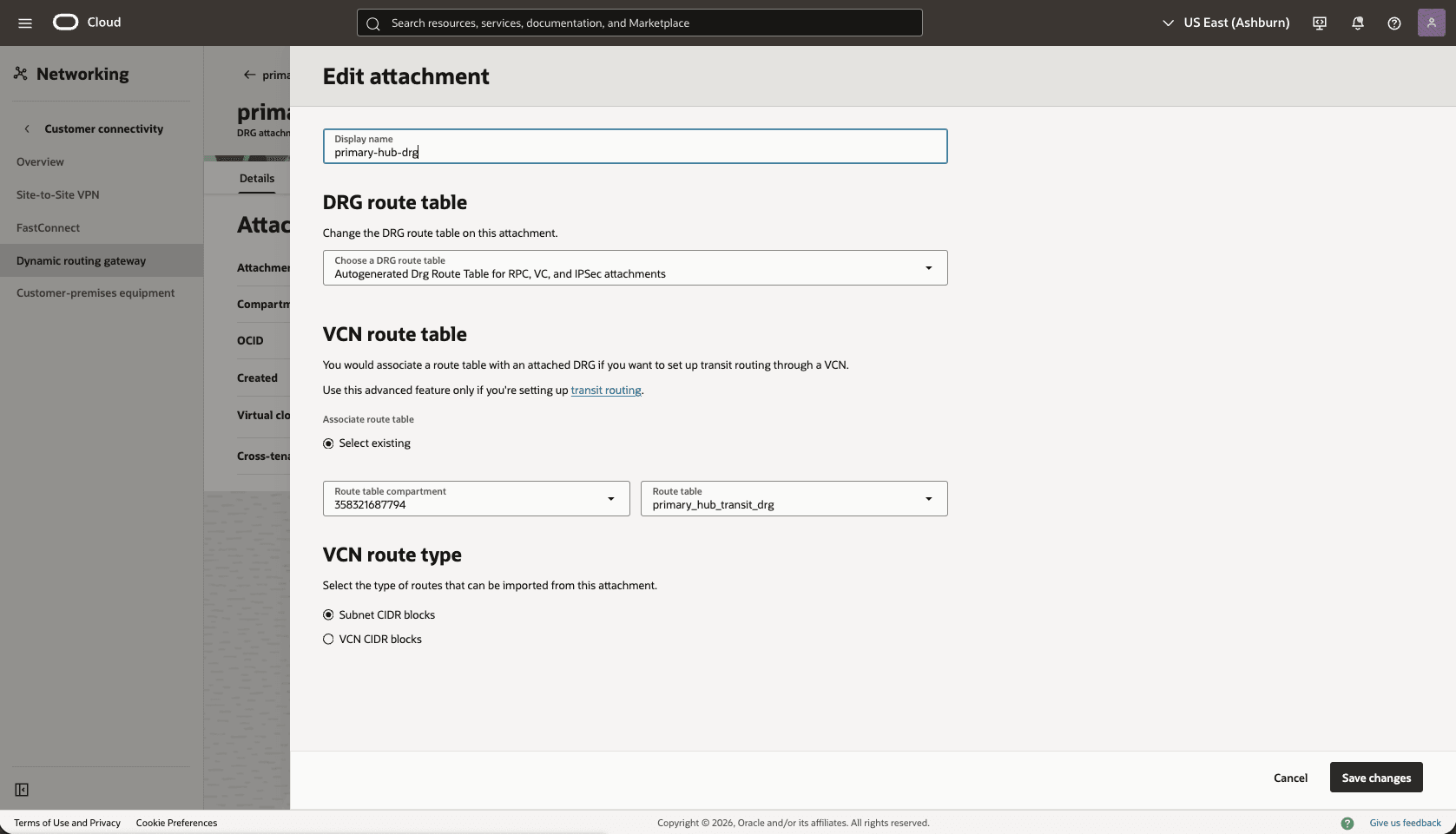

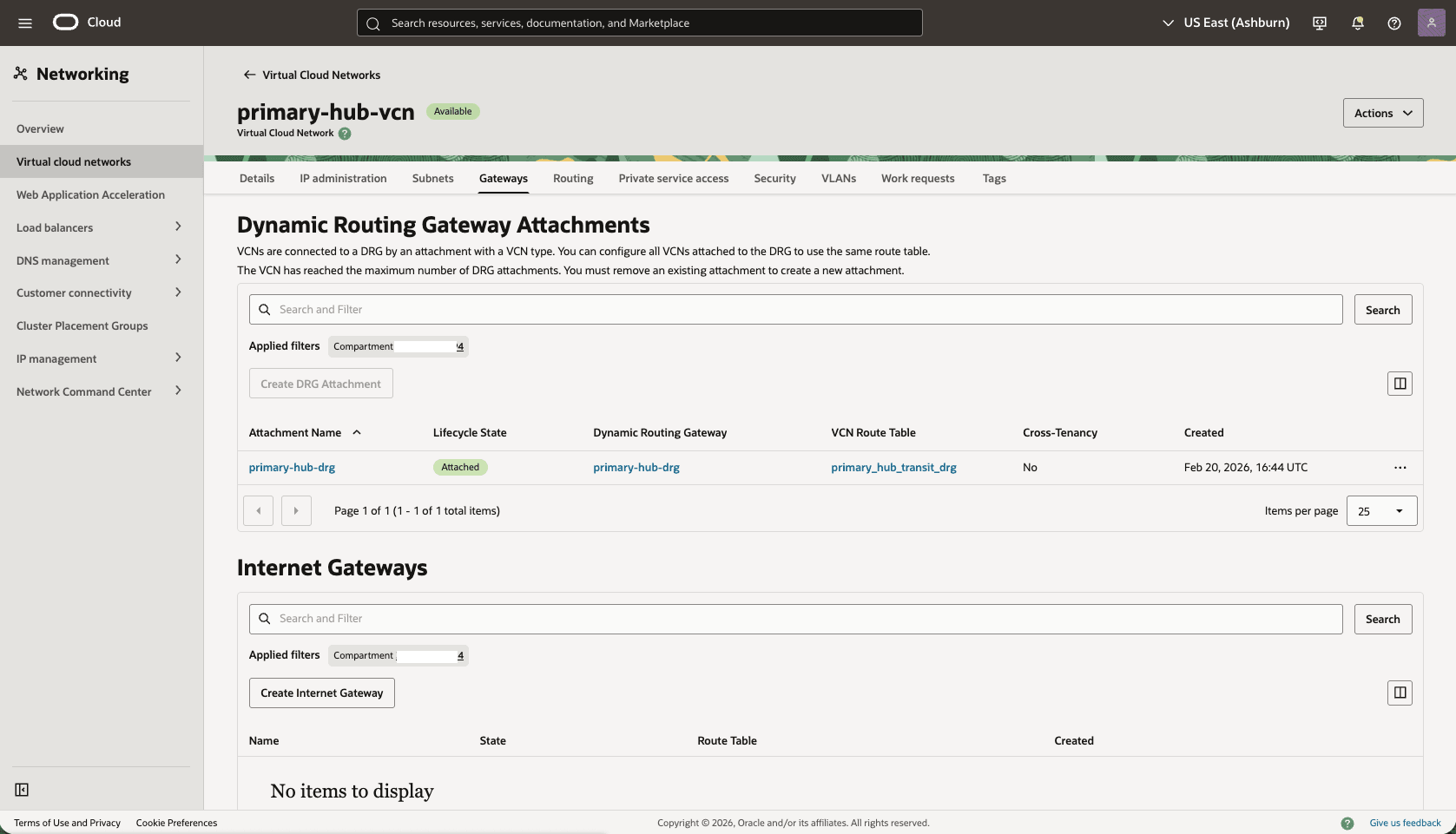

10. Edite o anexo Primary-Hub-DRG do Primary-Hub-VCN para atualizar a tabela de roteamento DRG.
  1. Na VCN VCN Principal do Hub, selecione a guia Gateways. Na seção Anexos do Gateway de Roteamento Dinâmico, selecione o nome do seu anexo do DRG.
  2. Selecione o botão Editar.
  3. Na tabela de roteamento do DRG, selecione Tabela de Roteamento de Drg Gerado Automaticamente para anexos RPC, VC e IPSec.
  4. Selecione o botão Salvar alterações.

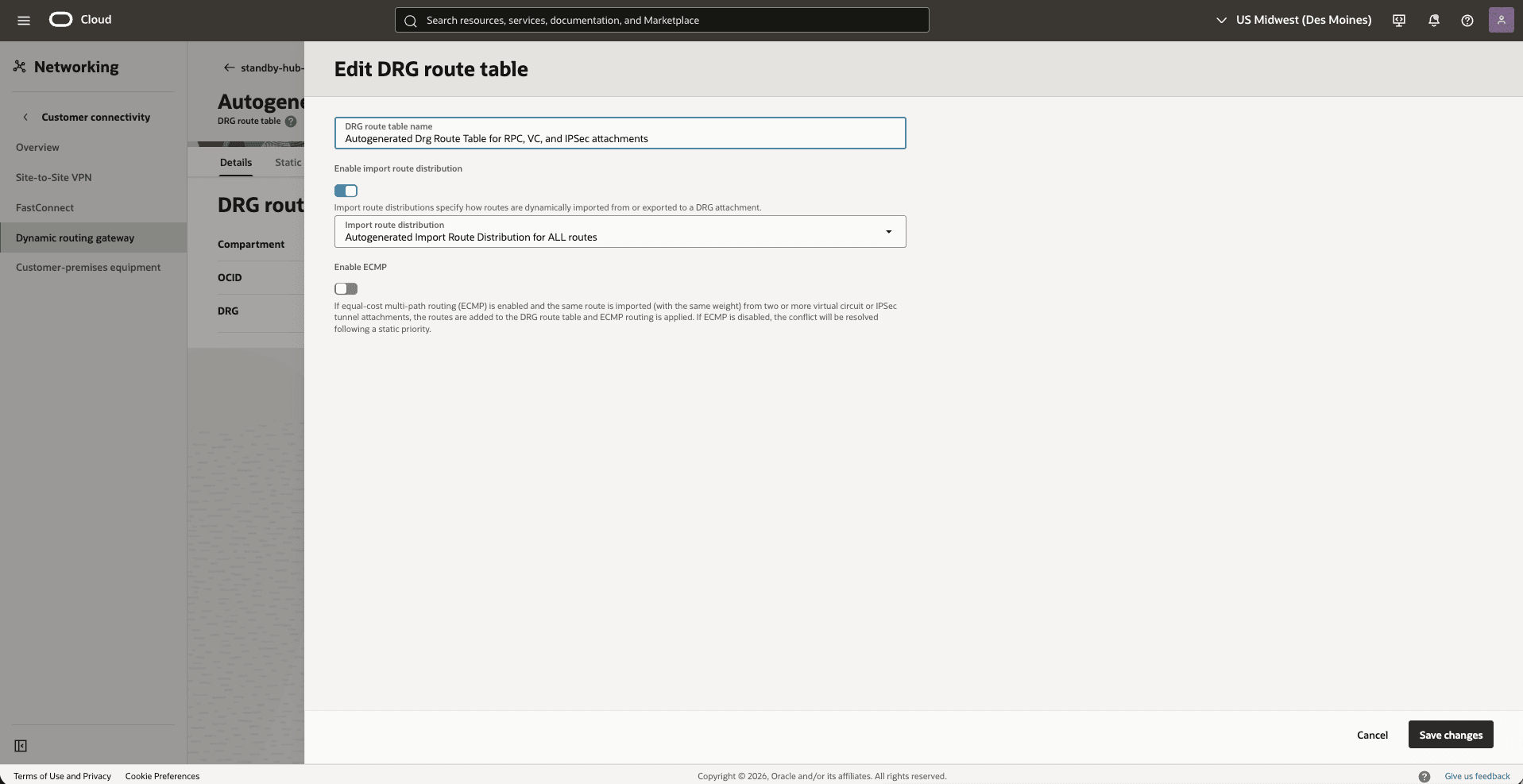

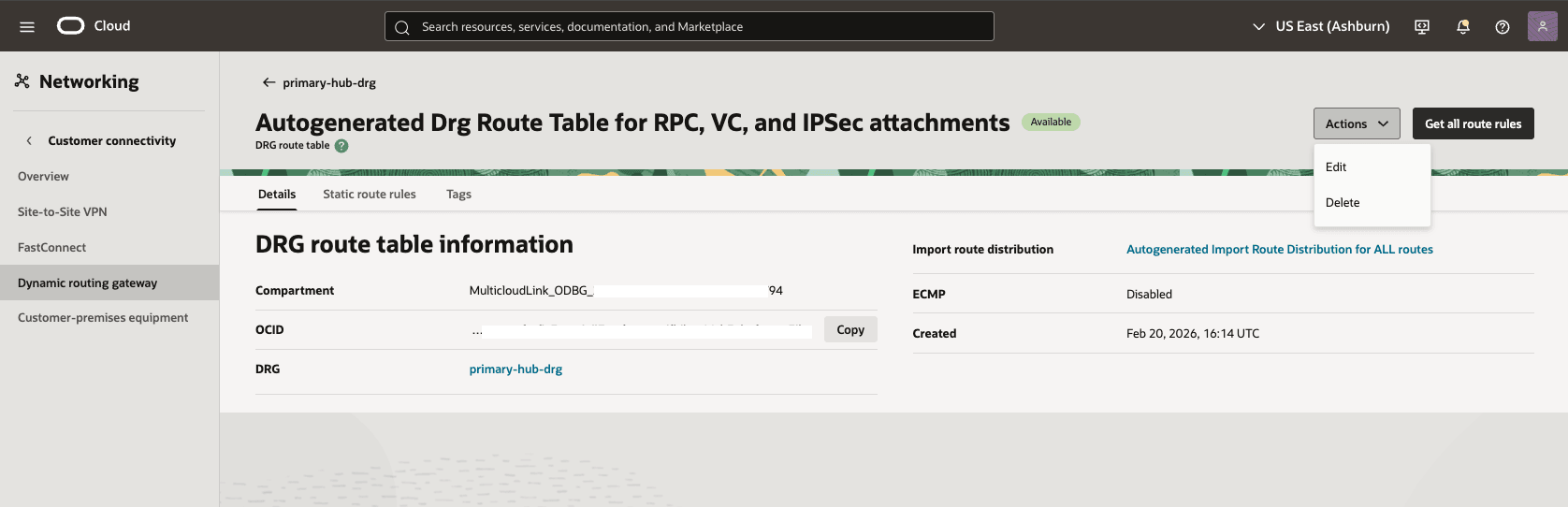

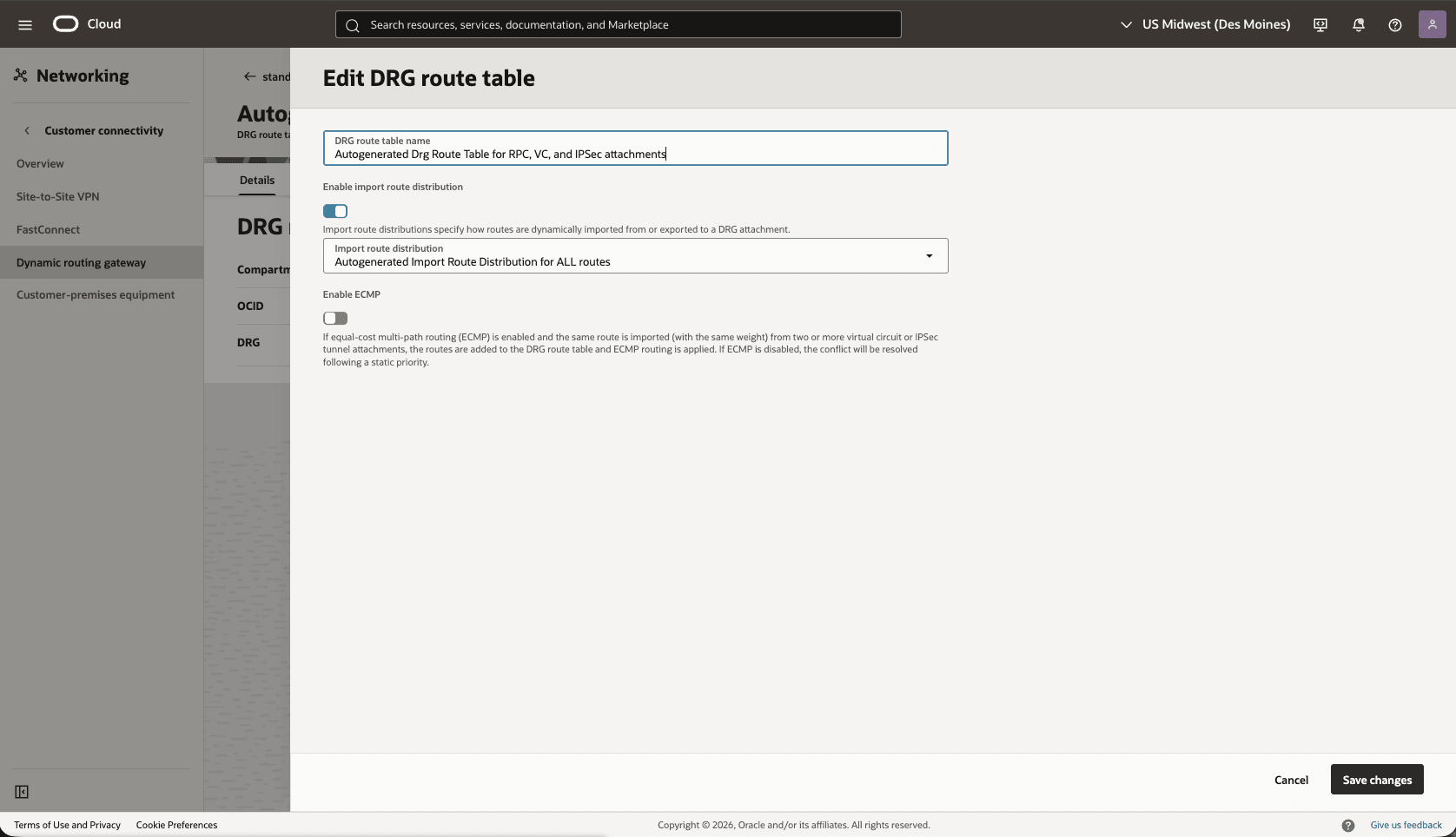

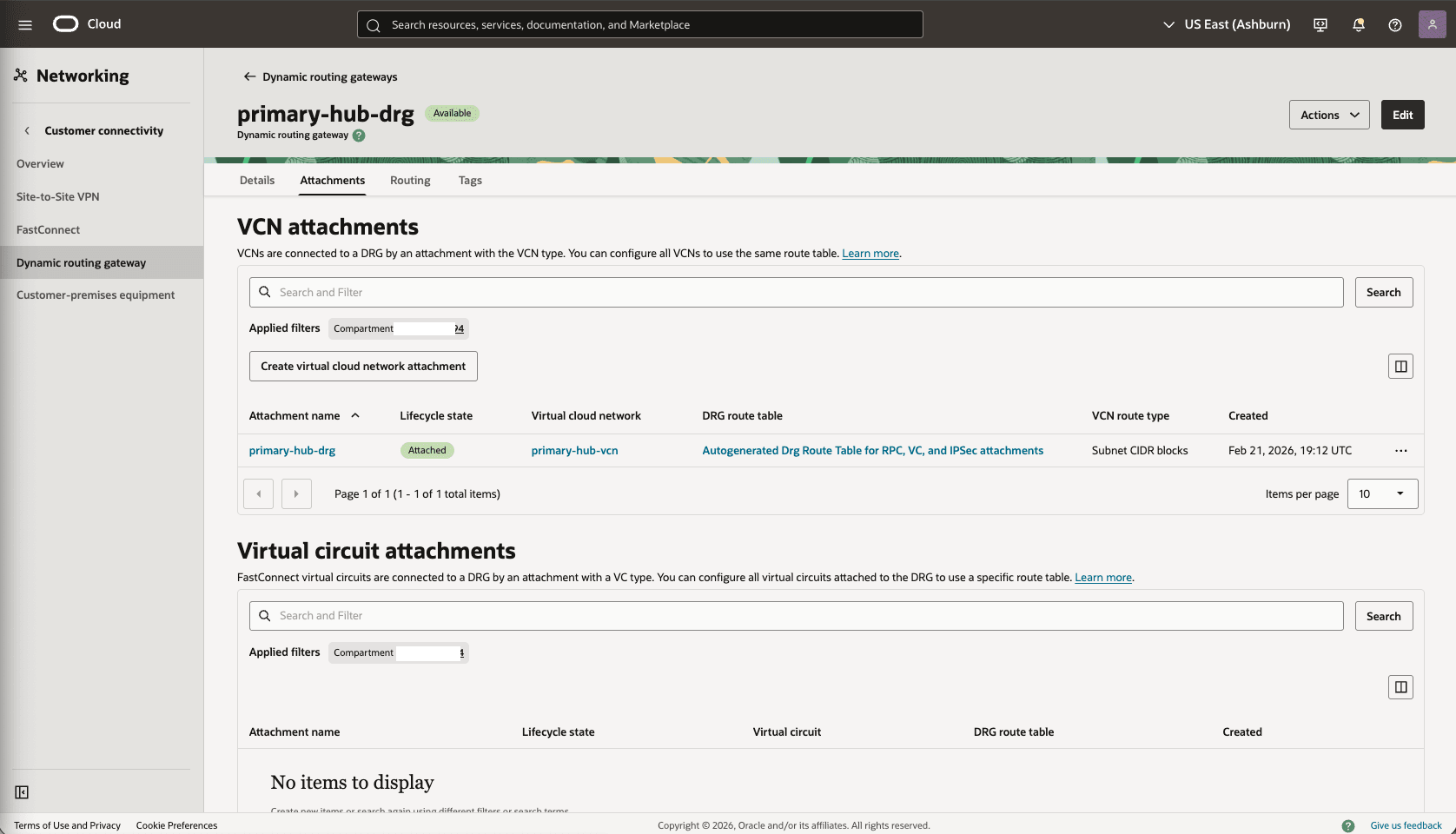

11. Valide as opções da tabela de roteamento do DRG.
  1. Na seção Gateway de Roteamento Dinâmico, selecione a guia Anexos. Na seção Anexos de VCN, em tabela de roteamento do DRG, selecione Tabela de Roteamento de Drg Gerado Automaticamente para anexos RPC, VC e IPSec.
  2. Selecione o botão Ações e selecione a opção Editar.
  3. Certifique-se de que a opção Ativar distribuição de rota de importação esteja ativada e Importar distribuição de rota esteja definida como Distribuição de Rota de Importação Gerada Automaticamente para TODAS as rotas.
  4. Selecione a opção Salvar alterações.
    Observação

    Para obter uma configuração mais precisa, desative a distribuição de rota de importação da Tabela de Roteamento de DRG Gerada Automaticamente para RPC, VC e tabela de roteamento de anexos IPSec.

    Para a Tabela de Roteamento de DRG Gerada Automaticamente para anexos de VCN, crie e designe uma nova distribuição de rota de importação, incluindo apenas o anexo de RPC necessário.

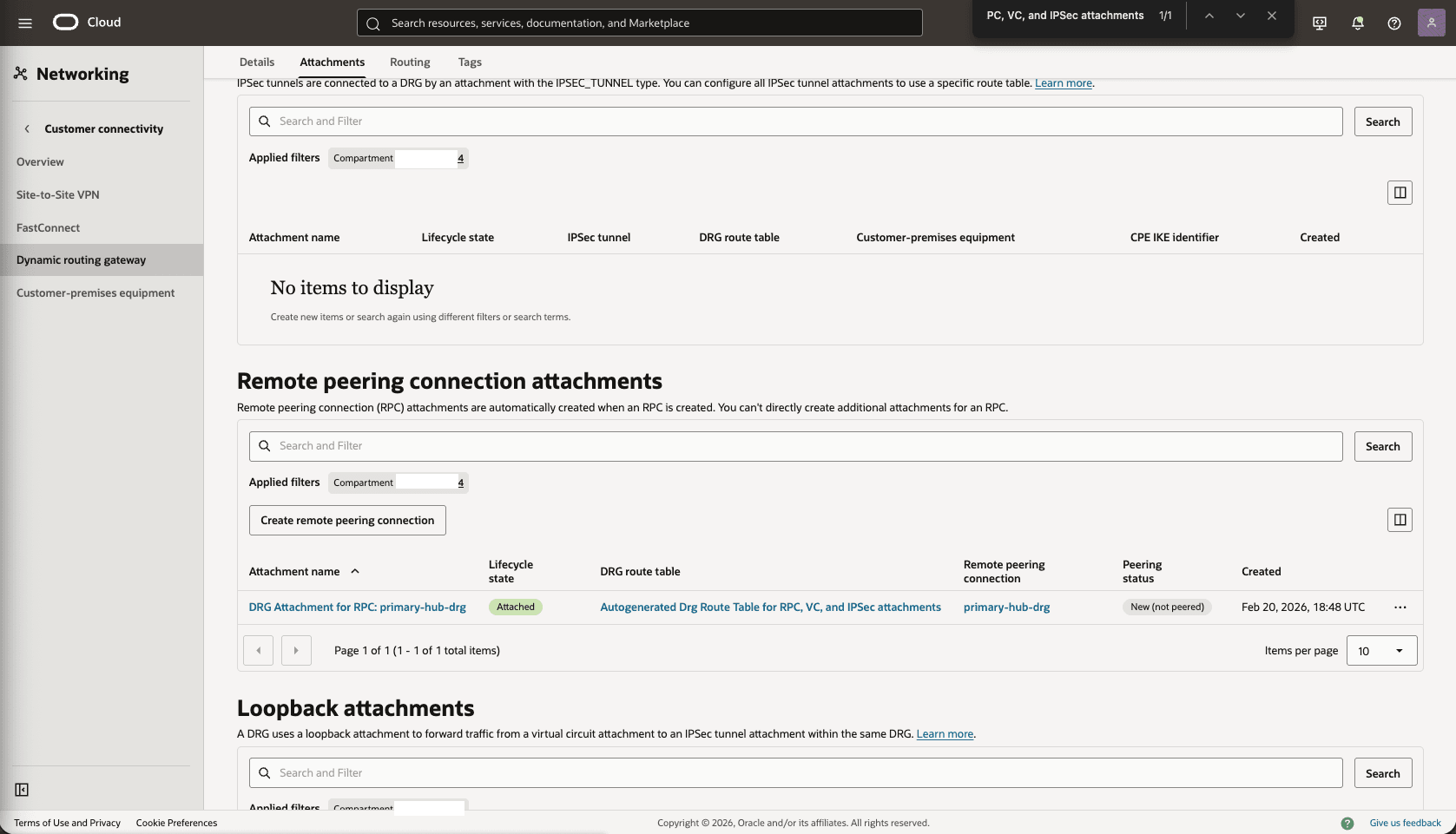

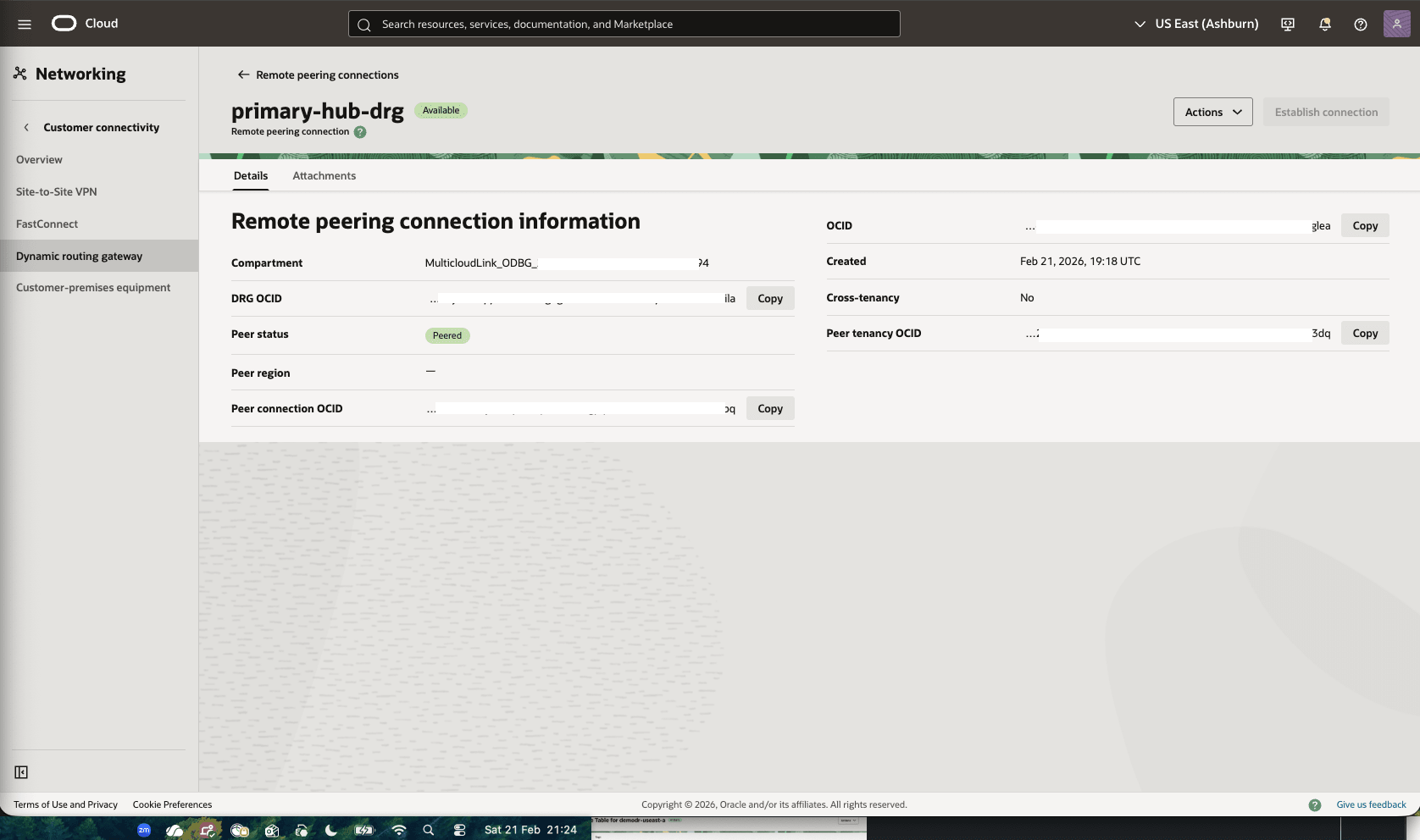

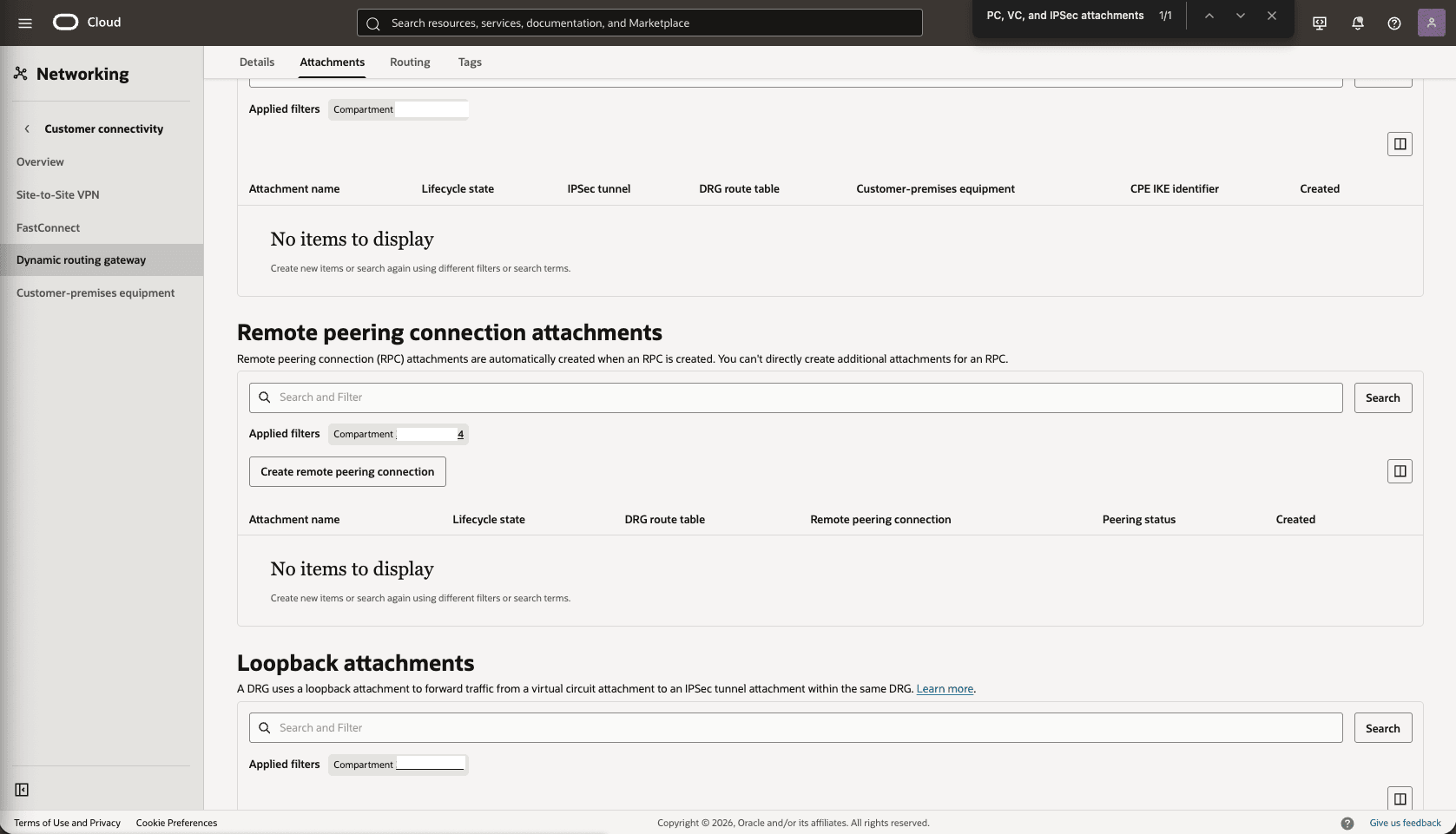

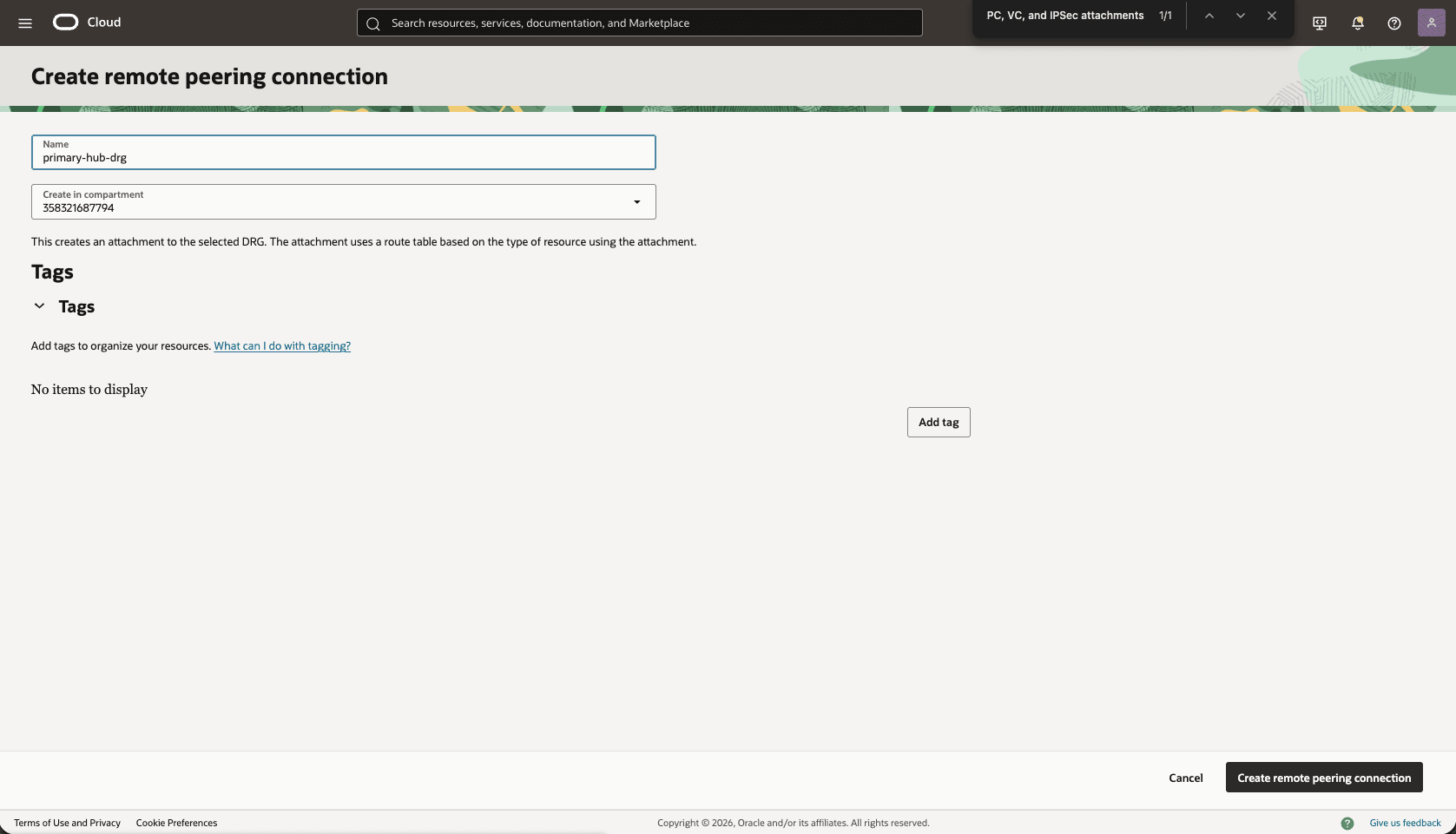

12. No Primary-Hub-DRG, crie anexos de conexão de pareamento remoto.
  1. Na seção Rede, na página Gateway de roteamento dinâmico, selecione a guia Anexos, role para baixo até a seção Anexos de conexão de pareamento remoto e selecione o botão Criar conexão de pareamento remoto.
  2. Escolha um nome. Por exemplo, primary-hub-drg.
  3. Selecione o botão Criar conexão de pareamento remoto.
  4. Selecione a conexão de pareamento remoto primary-hub-drg que você criou na etapa anterior e anote o OCID.
13. Atualize a Tabela de Roteamento Padrão da VCN principal. Adicione uma regra de roteamento para a faixa de CIDRs de Sub-rede do Cliente VCN Stand-by.
  1. Na VCN do cluster de VMs Principal, selecione a guia Roteamento e, em seguida, selecione o nome da tabela de Roteamento Padrão.
  2. Selecione a guia Regras de Roteamento e o botão Adicionar Regras de Roteamento.
  3. Tipo de Destino: Pareamento Local
  4. Bloco CIDR de Destino: selecione o CIDR da sub-rede do cliente VCN stand-by. Por exemplo, 10.30.1.0/24.
  5. LPG (Local Peering Gateway de destino): selecione seu LPG. Por exemplo, primary-vcn-lpg.
  6. Descrição: Informe uma descrição.
  7. Selecione o botão Adicionar Regras de Roteamento.
14. No Google Cloud Console, selecione a instância principal e o link Gerenciar no OCI para abrir a Console do OCI.
15. Na console do OCI, navegue até a seção Rede e selecione os Grupos de segurança de rede do cliente.
16. Atualize o grupo de segurança de rede (NSG) do OCI da sua VCN do cluster de VMs principal para permitir tráfego da rede stand-by.
  1. Na página de detalhes Redes Virtuais na Nuvem da VCN principal (10.10.10.0/24), selecione a guia Segurança, role para baixo até a seção Grupos de Segurança de Rede e selecione o nome dos Grupos de Segurança de Rede de Clusters de VMs.
  2. Selecione a guia Regras de segurança, selecione o botão Adicionar Regras e crie uma regra com as especificações a seguir.

    Direção: Ingress

    Tipo de Origem: CIDR

    CIDR de Origem: Informe seu bloco CIDR stand-by. Por exemplo, 10.30.1.0/24.

    Protocolo IP: TCP

    Faixa de Portas de Origem: Vazio (Todos)

    Faixa de Portas de Destino: 1521

    Descrição: Informe uma descrição para esta regra.

    Selecione o botão Adicionar .

    Opcionalmente, você pode adicionar a porta SSH 22 ao SSH, o Cluster de VMs stand-by.
Configurar a rede na Região Stand-by
1. No Google Cloud Console, selecione a instância stand-by e, em seguida, selecione o link Gerenciar no OCI para abrir a Console do OCI.

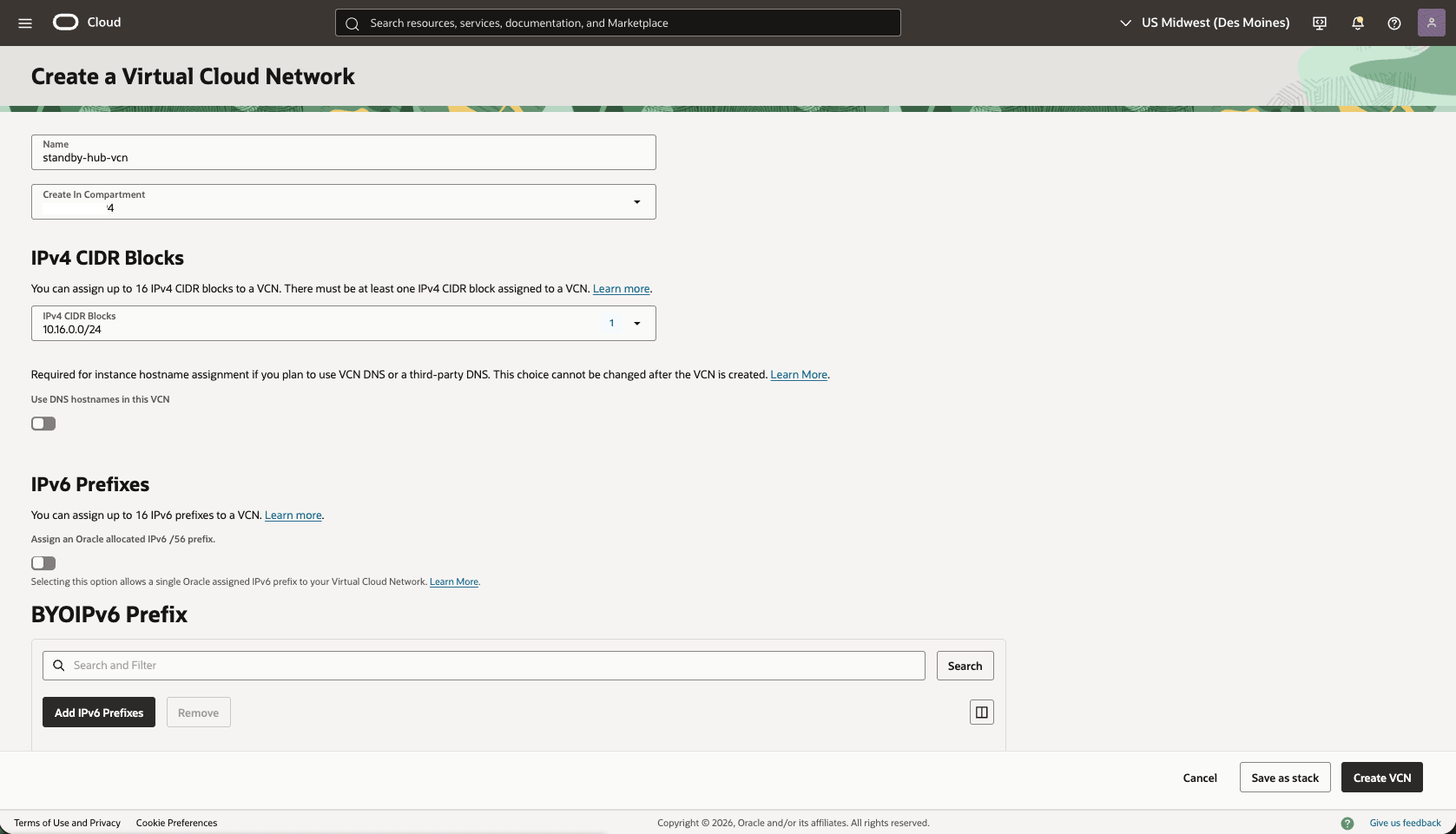

2. Na console do OCI, no menu Rede, crie uma VCN (Rede Virtual na Nuvem) da região stand-by (Stand-by HUB VCN).
  1. Na console do OCI, selecione Networking e, em seguida, Redes virtuais na nuvem. Selecione o botão Criar VCN e especifique as informações a seguir.
    1. Nome: Escolha um nome. Por exemplo, standby-hub-vcn.
    2. Criar no compartimento: Selecione o compartimento que você deseja criar a VCN.
    3. Informe o bloco CIDR da sua VCN do Hub. Certifique-se de que esse bloco não se sobreponha ao espaço de endereço de rede existente.
    4. Selecione o botão Criar VCN.

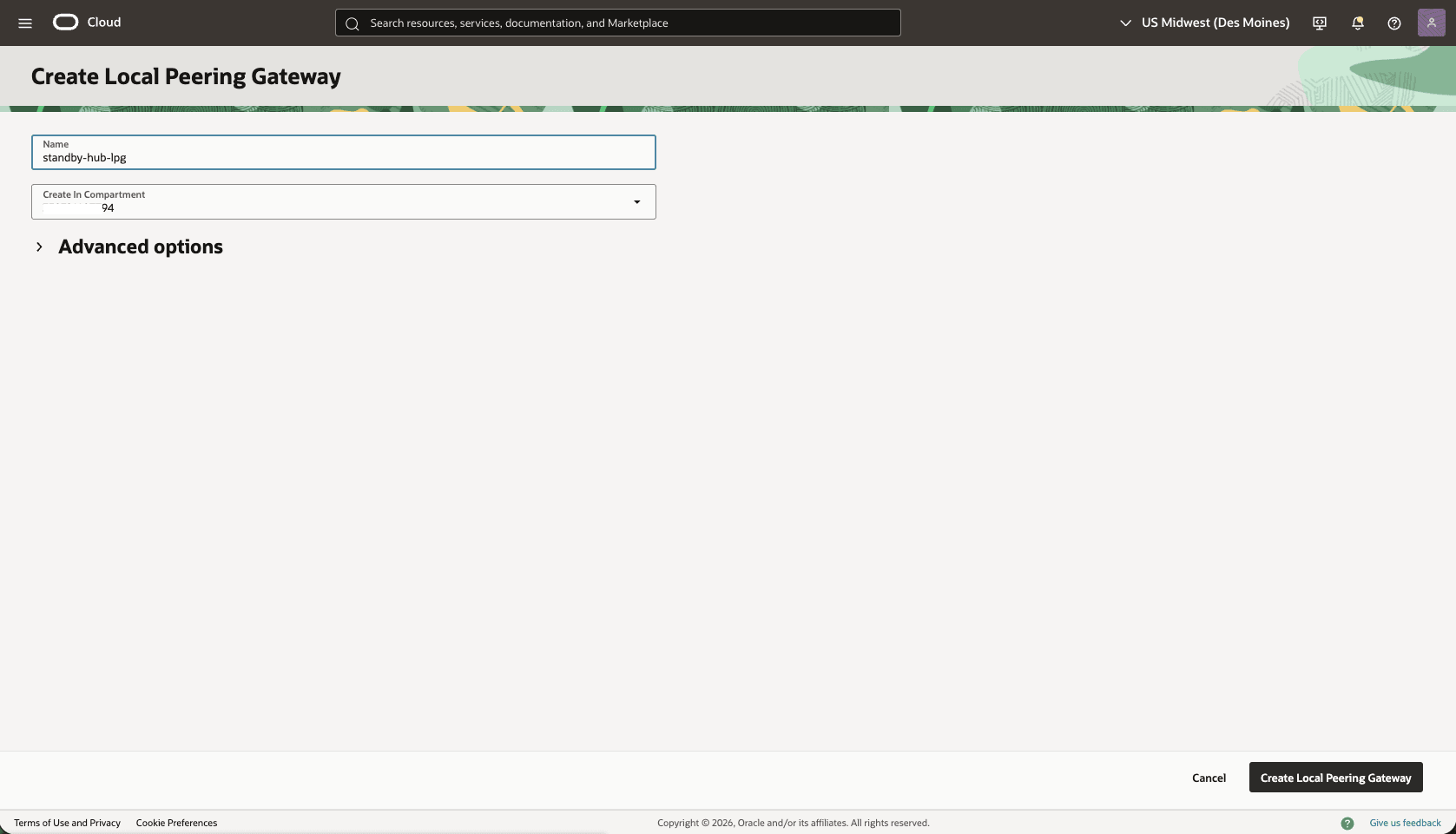

3. Implante dois LPGs (local peering gateways), Standby-Hub-LPG e Standby-LPG, na VCN de hub stand-by e na VCN stand-by, respectivamente.
  1. Na página de detalhes VCN Standby-Hub, selecione a guia Gateways, role para baixo até a seção LPGs (Local Peering Gateways) e selecione o botão Criar LPG (Local Peering Gateway).
  2. Escolha um nome. Por exemplo, standby-hub-lpg. Em seguida, selecione o botão Criar Pareamento Local do Gateway.
  3. Na página de detalhes VCN do cluster de VMs Stand-by, selecione a guia Gateways, role para baixo até a seção LPG (Local Peering Gateways) e selecione o botão Criar LPG (Local Peering Gateway).

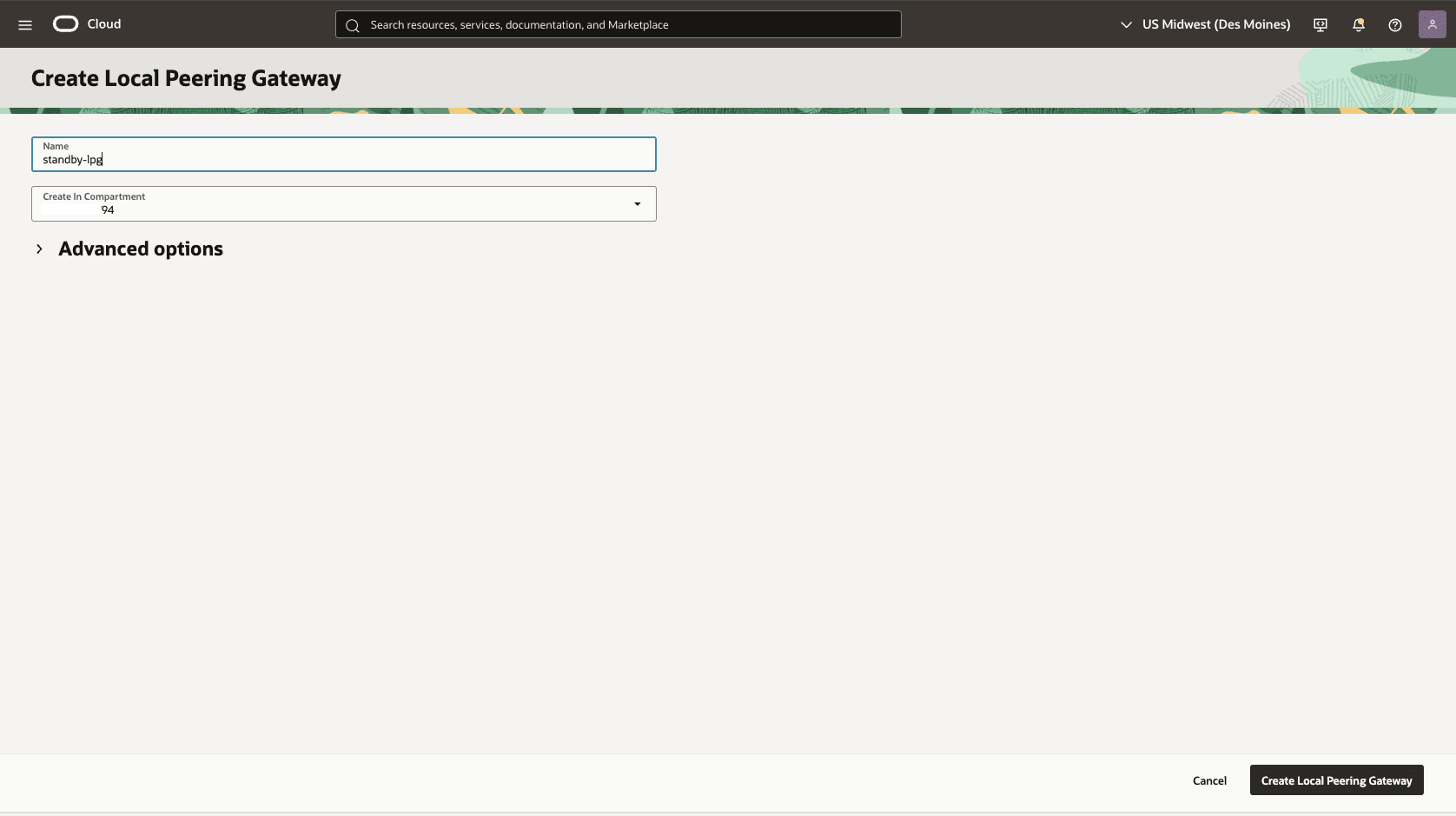

  4. Escolha um nome. Por exemplo, standby-lpg. Em seguida, selecione o botão Criar Pareamento Local do Gateway.

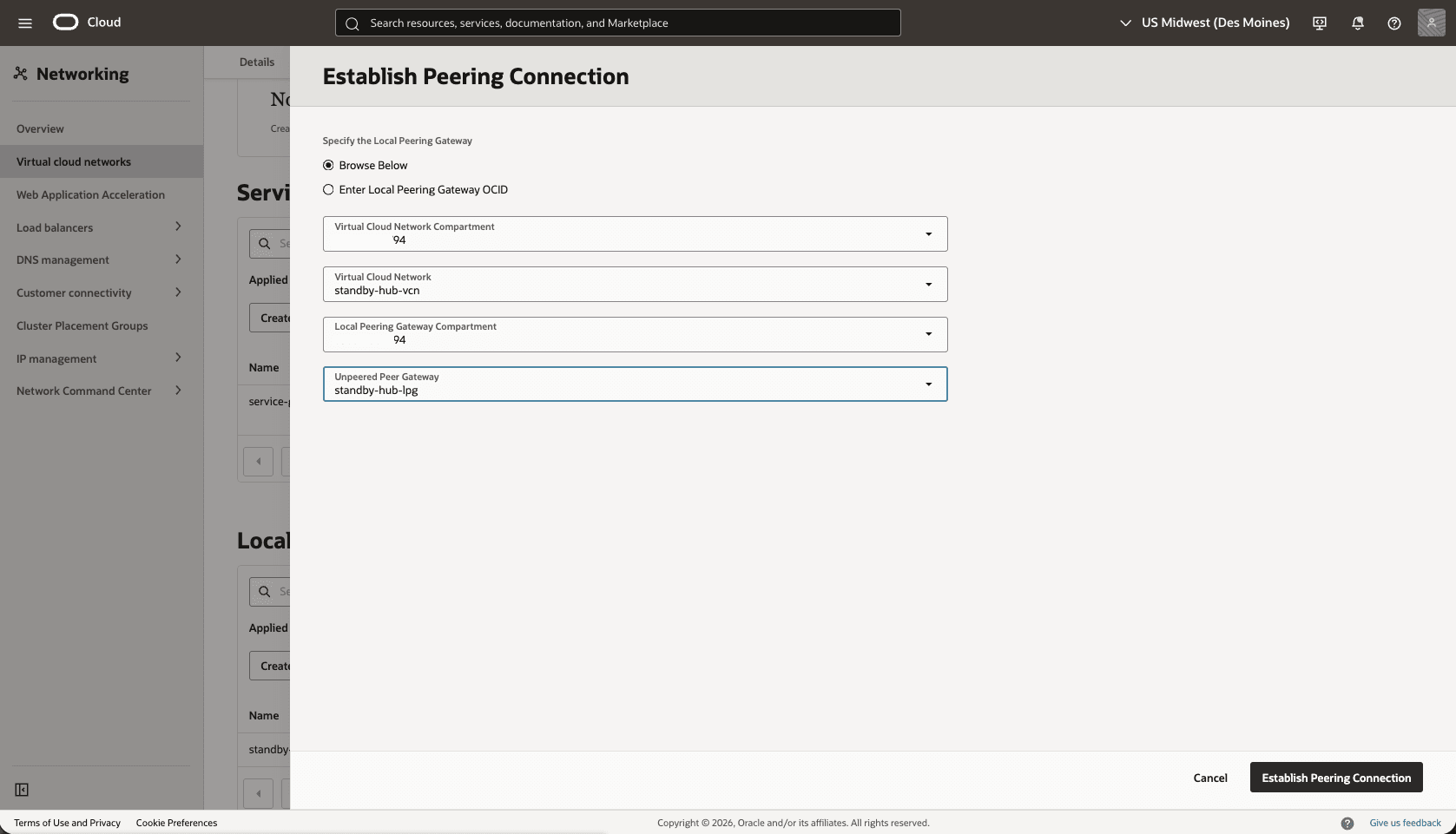

4. Estabeleça uma conexão LPG de mesmo nível entre LPGs para Stand-by da VCN e Stand-by da VCN do HUB.
  1. Em sua VCN de Cluster de VMs Stand-by, selecione a guia Gateways e, em seguida, selecione LPG (Local Peering Gateways). Localize o LPG que você criou na etapa anterior. Selecione os três pontos e, em seguida, Estabelecer Pareamento.
  2. Selecione a opção Procurar Abaixo, selecione a VCN Standby-Hub, Standby-Hub-LPG e selecione o botão Estabelecer Conexão de Pareamento.

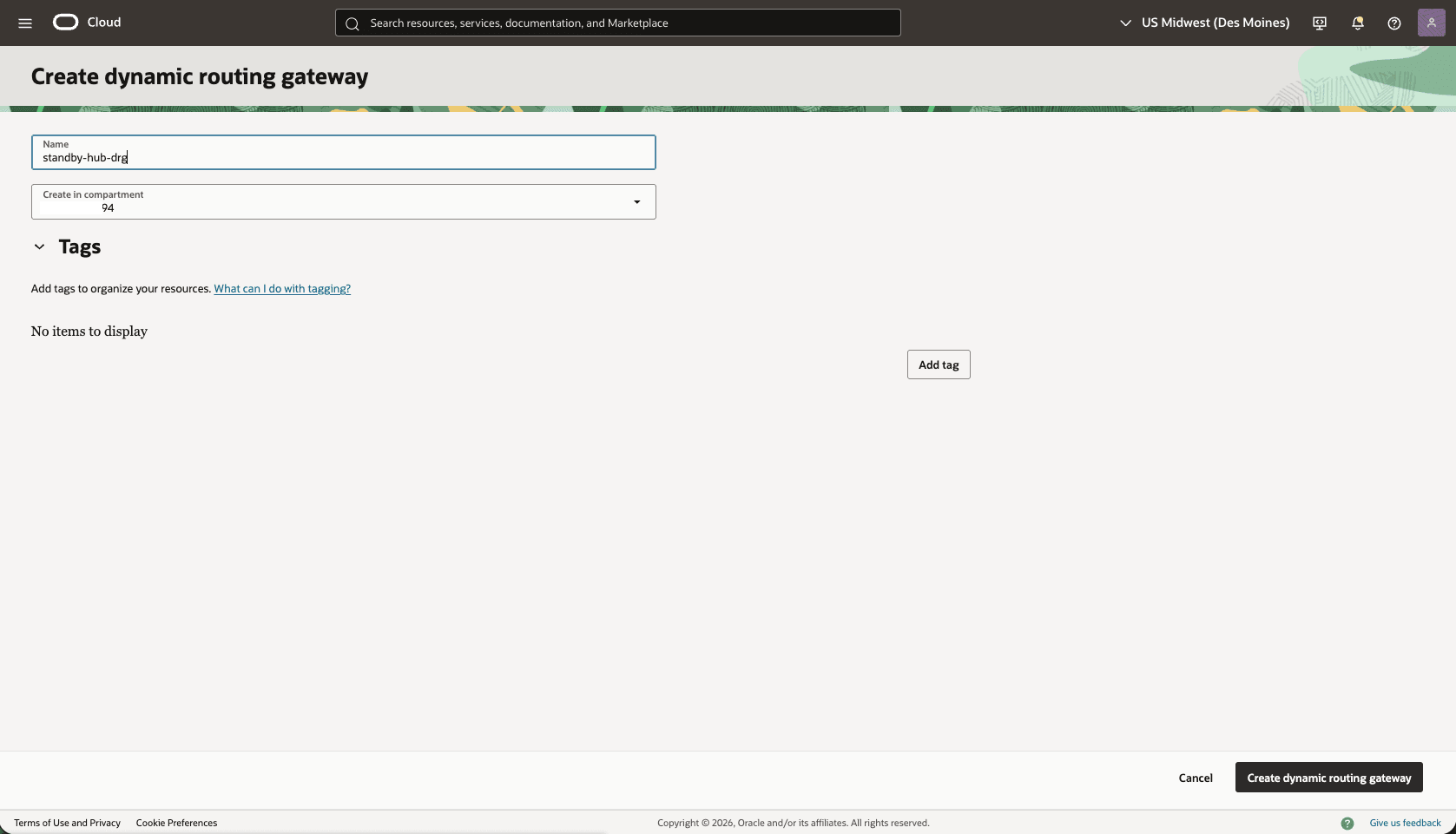

5. Crie um gateway de roteamento dinâmico (DRG) chamado Stanby-hub-drg.
  1. Na console do OCI, selecione Networking. Na seção Conectividade do cliente, selecione Gateway de roteamento dinâmico e, em seguida, selecione o botão Criar gateway de roteamento dinâmico.
    1. Escolha um nome. Por exemplo, standby-hub-drg.
    2. Selecione o botão Criar gateway de roteamento dinâmico.

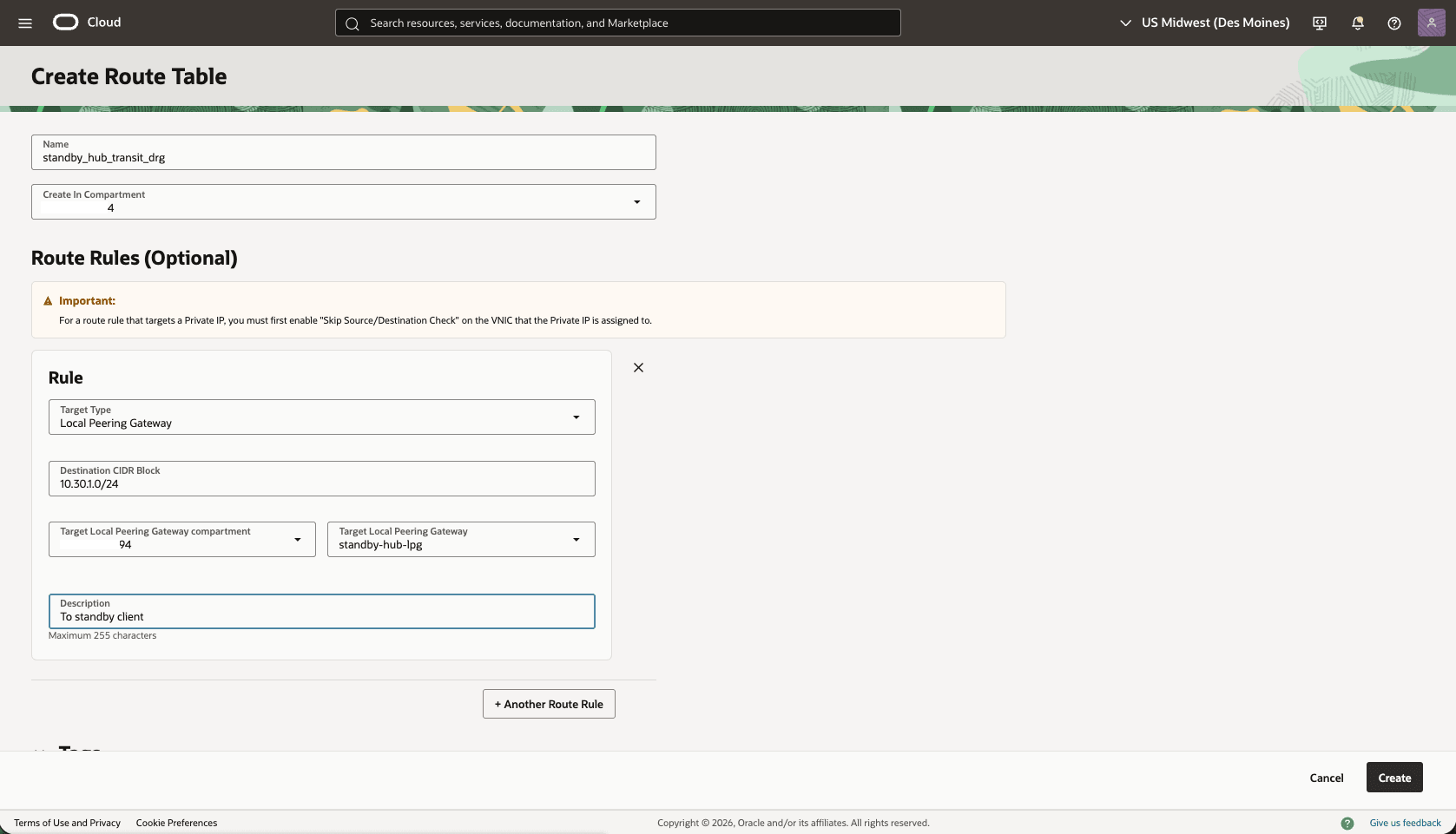

6. Crie uma tabela de roteamento na VCN Stand-by HUB da VCN para rotear o tráfego de rede entre o Stand-by HUB da VCN e o Stand-by da VCN.
  1. Na console do OCI, selecione Rede, Redes virtuais na nuvem e, em seguida, selecione a VCN HUB VCN Stand-by.
  2. Selecione a guia Rota e, em seguida, selecione o botão Criar Tabela de Roteamento.
    1. Nome: Escolha um nome. Por exemplo, standby_hub_transit_drg.
    2. Selecione o botão + Outra Regra de Roteamento.
    3. Tipo de Destino: Pareamento Local
    4. Bloco CIDR de Destino: Informe o CIDR de Sub-rede do Cliente do Cluster de VMs Stand-by. Por exemplo, 10.30.1.0/24.
    5. LPG (Local Peering Gateway) de Destino: selecione o LPG do criado na VCN Principal do HUB. Por exemplo,standby-hub-lpg.
    6. Descrição: Informe uma descrição.
    7. Selecione o botão Criar.

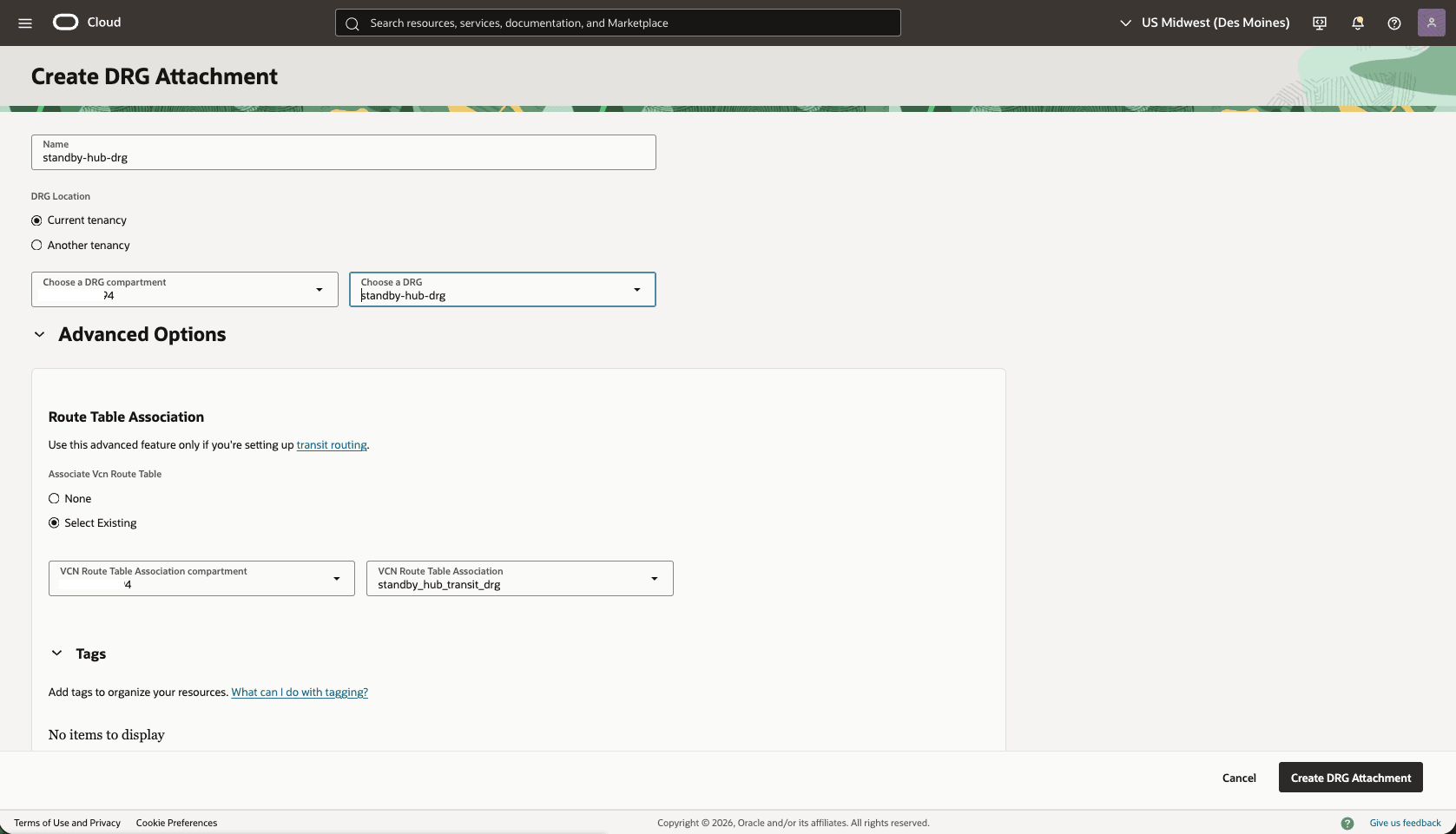

7. Attach the DRG to the HUB VCN Standby VCN
  1. Na VCN Stand-by de VCN HUB, selecione a guia Gateways, na seção Anexos do Gateway de Roteamento Dinâmico, selecione o botão Criar Anexo do DRG.
  2. Nome: Selecione um nome. Por exemplo, standby-hub-drg.
  3. Localização do DRG: Selecione a tenancy atual
  4. Escolha um DRG: Selecione o nome do DRG que você criou na etapa anterior.
  5. A seção Opções Avançadas é opcional.
  6. Escolha a opção Selecionar Existente e, em seguida, selecione a Tabela de Roteamento criada na etapa anterior. Por exemplo,standby_hub_transit_drg.
  7. Selecione o botão Criar Anexo do DRG.

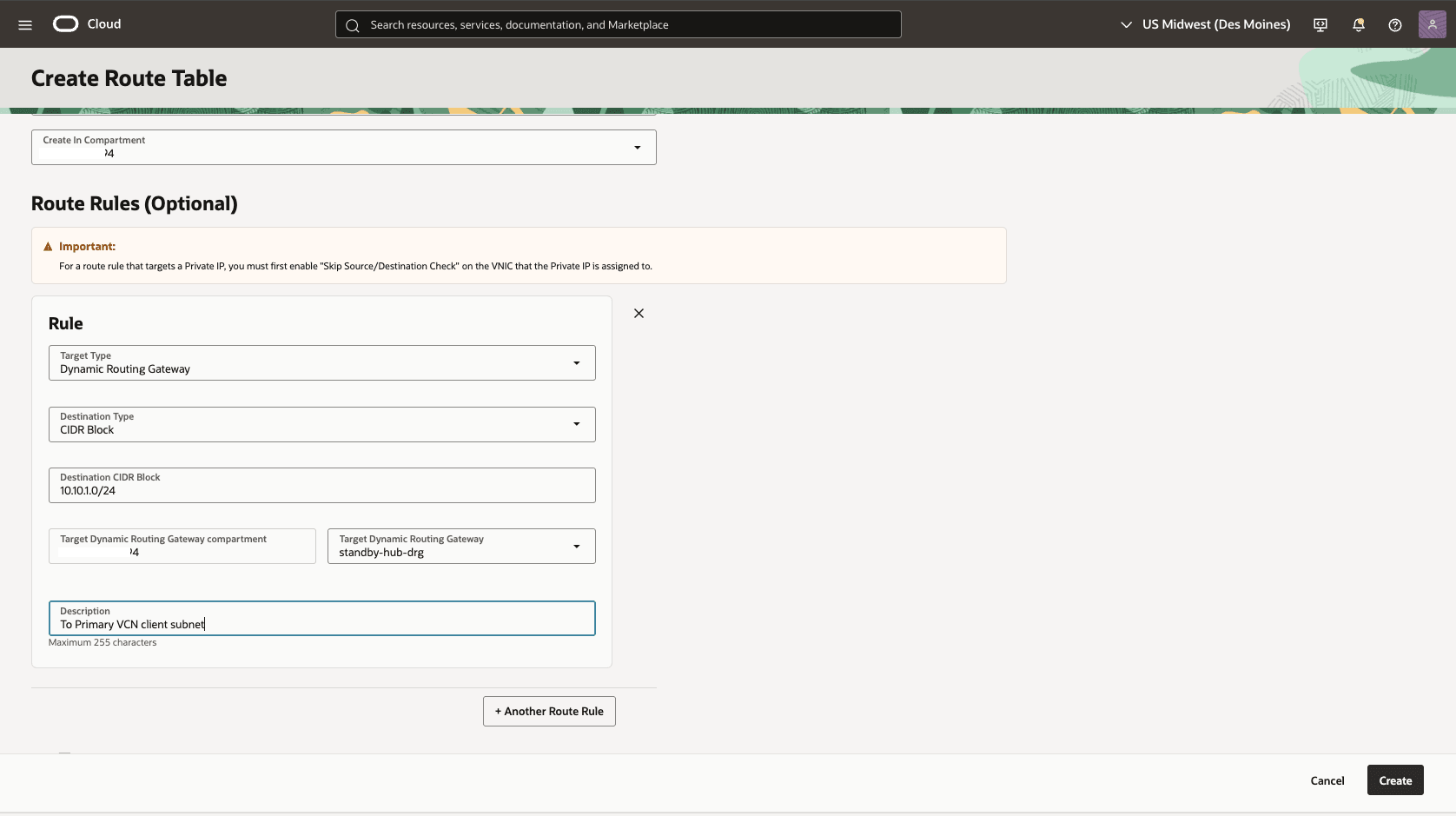

8. Na VCN Stand-by da VCN HUB, crie uma segunda Tabela de Roteamento para direcionar o tráfego de rede para a Rede Stand-by.
  1. Na VCN HUB VCN Stand-by, selecione a guia Roteamento e, em seguida, selecione o botão Criar Tabela de Roteamento.
  2. Nome: escolha um nome. Por exemplo, standby_hub_transit_lpg.
  3. Selecione o botão + Outra Regra de Roteamento.
  4. Tipo de Destino: Gateway de Roteamento Dinâmico
  5. Bloco CIDR de Destino: Informe o CIDR da sub-rede do cliente Principal da VCN. Por exemplo, 10.10.1.0/24.
  6. Gateway de Roteamento Dinâmico de Destino: Selecione o DRG associado à VCN Stand-by da VCN HUB. Por exemplo, standby-hub-drg.
  7. Descrição: Para a sub-rede do cliente da VCN principal
  8. Selecione o botão Criar.

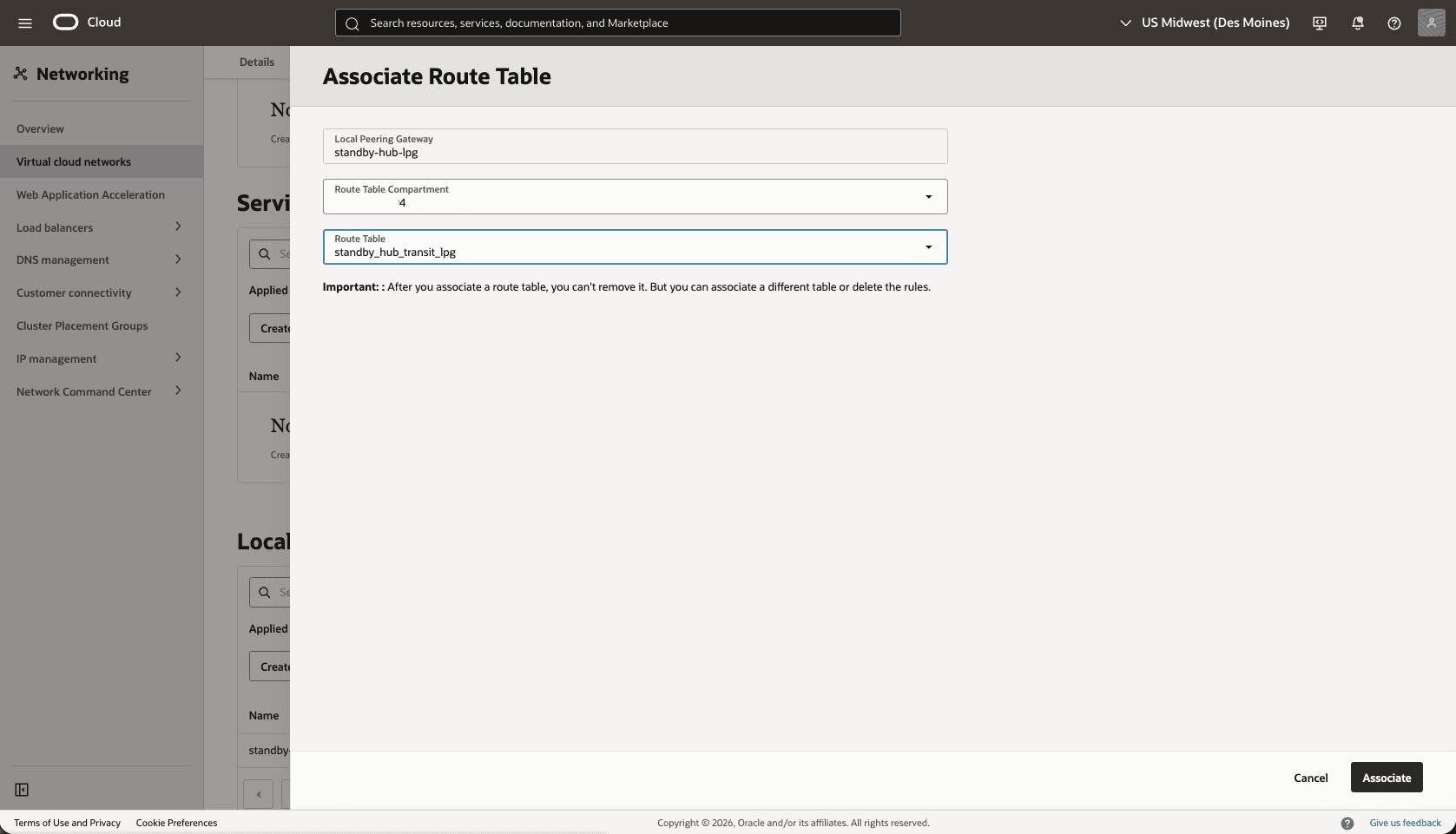

9. Associe a tabela de roteamento standby_hub_transit_lpg ao gateway Hub-Standby-LPG.
  1. Na VCN VCN Principal do Hub, selecione a guia Gateways e role para baixo até a seção LPGs (Local Peering Gateways).
  2. Selecione três pontos e, em seguida, selecione a opção Associar Tabela de Roteamento.
  3. Selecione a tabela Route criada para o LPG (Local Peering Gateway). Por exemplo, standby_hub_transit_lpg.
  4. Selecione o botão Associar.
10. Edite o anexo Standby-Hub-DRG da Standby-Hub-VCN para adicionar a tabela de roteamento do DRG.
  1. From the Standby-Hub-VCN , select the Gateways tab, under Dynamic Routing Gateway Attachments section, select the name of your DRG Attachment.
  2. Selecione o botão Editar.
  3. Na tabela de roteamento do DRG, selecione Tabela de Roteamento de Drg Gerado Automaticamente para anexos RPC, VC e IPSec.
  4. Selecione o botão Salvar alterações.
11. Validar as opções da tabela de roteamento do DRG
  1. Em Gateway de Roteamento Dinâmico, selecione a guia Anexos, na seção de anexos da VCN, na coluna tabela de roteamento do DRG, selecione Tabela de Roteamento de Drg Gerado Automaticamente para anexos RPC, VC e IPSec.
  2. selecione o botão Ações e selecione a opção Editar.
  3. Certifique-se de que a opção Ativar distribuição de rota de importação esteja ativada e Importar distribuição de rota esteja definida como Distribuição de Rota de Importação Gerada Automaticamente para TODAS as rotas.
  4. Selecione a opção Salvar alterações.
    Observação

    Para obter uma configuração mais precisa, desative a distribuição de rota de importação da Tabela de Roteamento de DRG Gerada Automaticamente para RPC, VC e tabela de roteamento de anexos IPSec.

    Para a Tabela de Roteamento de DRG Gerada Automaticamente para anexos de VCN, crie e designe uma nova distribuição de rota de importação, incluindo apenas o anexo de RPC necessário.

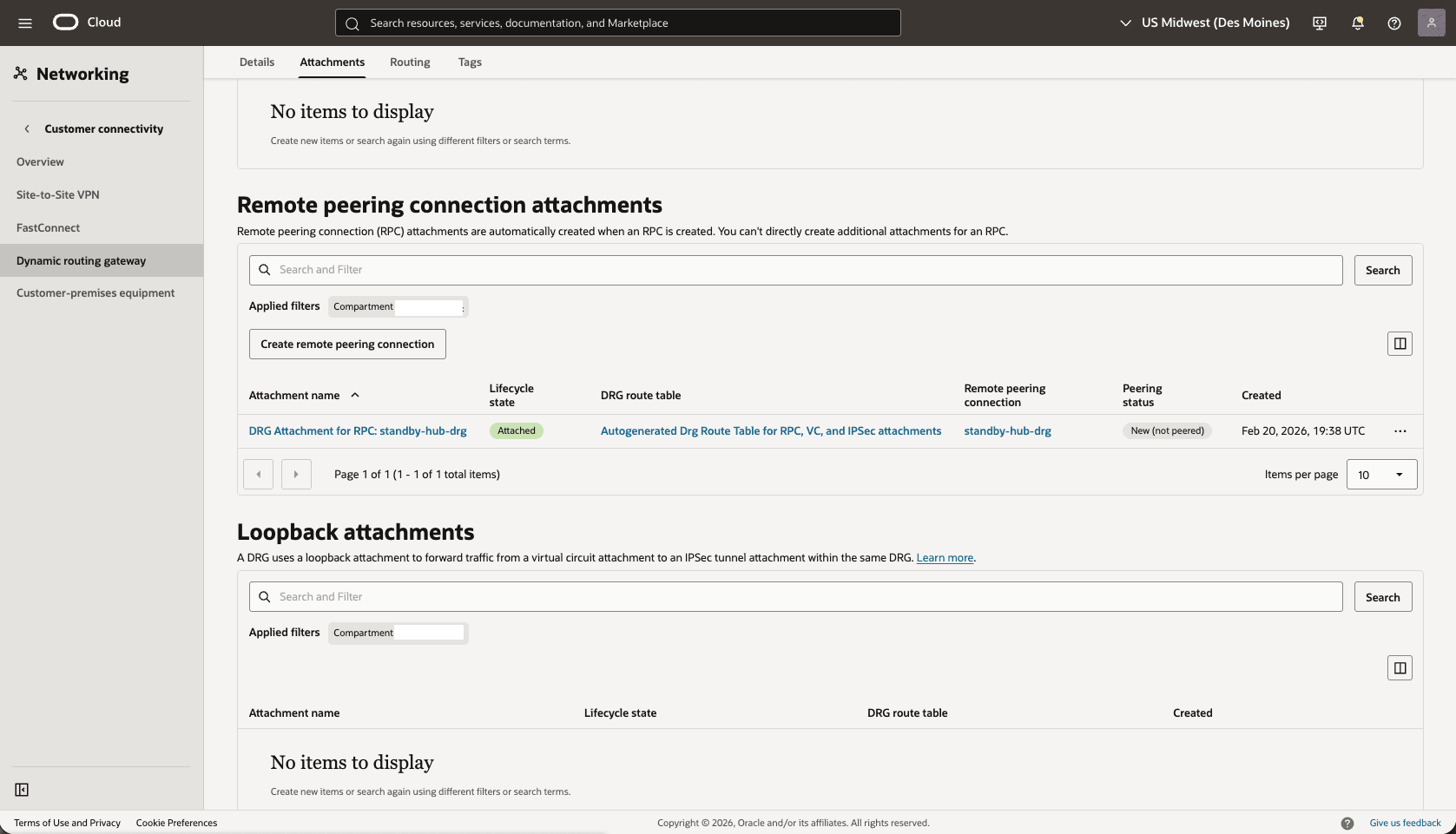

12. No Standby-Hub-DRG, crie anexos de conexão de pareamento remoto.
  1. Na página Gateway de roteamento dinâmico, selecione a guia Anexos, role para baixo até a seção Anexos de conexão de pareamento remoto e selecione o botão Criar conexão de pareamento remoto.
  2. Escolha um nome. Por exemplo, standby-hub-drg.
  3. Selecione o botão Criar conexão de pareamento remoto.

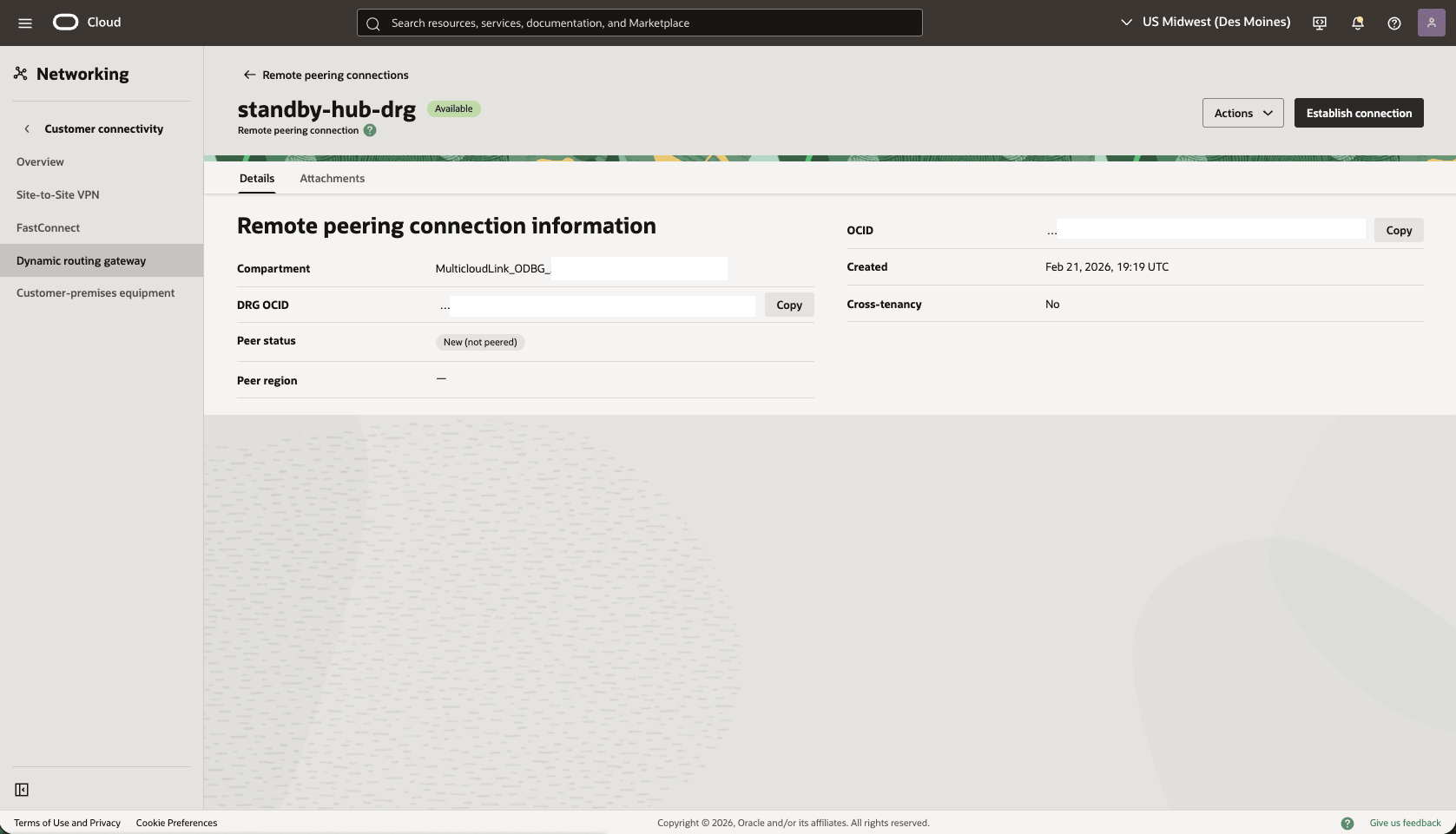

  4. Na seção Standby-Hub-DRG, role para baixo até a seção Anexos de conexão de pareamento remoto, na coluna Conexão de pareamento remoto, selecione a conexão de pareamento remoto. Por exemplo, standby-hub-drg.

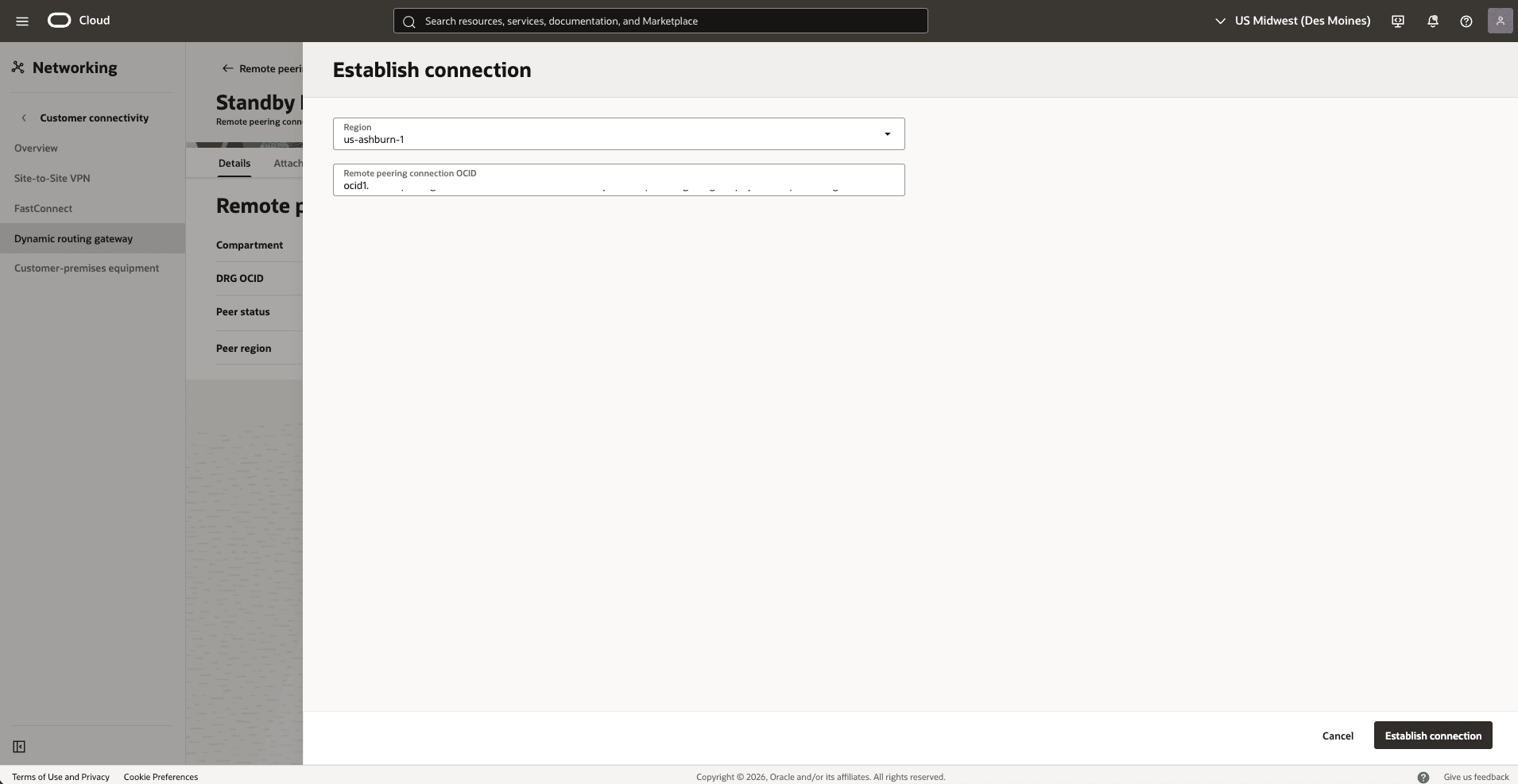

  5. Selecione o botão Estabelecer Conexão e especifique as informações a seguir.
    1. Região: Selecione sua Região principal.
    2. OCID da conexão de pareamento remoto: Informe o OCID da conexão de pareamento remoto Primary-Hub-drg capturado antes.
    3. Selecione o botão Estabelecer conexão.
      Observação

      Quando o status do pareamento se torna pareado. Ambas as regiões estão conectadas.
13. Atualize a Tabela de Roteamento Padrão da VCN Stand-by, adicione uma regra de roteamento à faixa CIDR da Sub-rede do Cliente da VCN Principal
  1. Na VCN do cluster de VMs Stand-by, selecione a guia Roteamento e, em seguida, selecione o nome da tabela de Roteamento Padrão.
  2. Selecione a guia Regras de Roteamento e o botão Adicionar Regras de Roteamento.
  3. Tipo de Destino: Pareamento Local.
  4. Bloco CIDR de Destino: Selecione o CIDR da sub-rede do cliente da VCN principal. Por exemplo, 10.10.1.0/24).
  5. LPG (Local Peering Gateway de destino): selecione seu LPG. Por exemplo, standby-lpg.
  6. Descrição: Informe uma descrição.
  7. Selecione o botão Adicionar Regras de Roteamento.
  8. Na sub-rede do cliente Stand-by da VCN, atualize o NSG para criar uma regra de segurança a fim de permitir a entrada na porta TCP 1521. Opcionalmente, você pode adicionar a porta SSH 22 para acesso SSH direto aos servidores de banco de dados.
Testar Conectividade
- Teste a conectividade do Principal para o Stand-by e do Stand-by para o Principal, de acordo com o NSG, você pode usar ping, SSH ou Rede SQL.
Não há conteúdo para esta página no momento. A equipe do Oracle AI Database@Google Cloud pretende adicionar conteúdo aqui, e esse texto de placeholder é fornecido até que esse texto seja adicionado.

A equipe do Oracle AI Database@Google Cloud está entusiasmada com novos recursos, aprimoramentos e correções futuros para este produto e esta documentação que o acompanha. Recomendamos fortemente que você assista esta página para essas atualizações.
Conectividade do Google Cloud Network

O diagrama a seguir ilustra o diagrama de arquitetura para configurar a conectividade entre regiões usando a rede do Google Cloud em uma única região do Google Cloud.

Nesta arquitetura, o Google Cloud VPC abrange a região. A sub-rede do aplicativo é regional e as redes ODB são implantadas em cada zona com intervalos CIDR não sobrepostos.

O serviço Oracle AI Database@Google Cloud, por exemplo, o Cluster de VMs do Exadata é implantado em cada zona por rede ODB.
Nesta arquitetura:
- O Cluster de VMs do Exadata principal é implantado na zona principal no Primary VCN e usa o CIDR da sub-rede do cliente 10.10.1.0/24.
- O Cluster de VMs stand-by do Exadata é implantado na zona stand-by no Standby VCN e usa o CIDR da sub-rede do cliente 10.30.1.0/24.
Requisitos
- O modo de roteamento dinâmico é configurado para global na VPC.
- Para fornecer o melhor desempenho e reduzir a fragmentação de pacotes entre regiões, configure um grande tamanho de MTU (8896) na VPC.
Permitir Tráfego entre as Redes de Cliente Principal e Stand-by
1. Atualize o NSG (Grupo de Segurança de Rede) do OCI do Cluster de VMs do Exadata principal para permitir tráfego da rede stand-by.
  1. Na página de detalhes Redes Virtuais na Nuvem, selecione a guia Segurança, role para baixo até a seção Grupos de Segurança de Rede e, em seguida, selecione o nome dos Grupos de Segurança de Rede de Clusters de VMs.
  2. Selecione a guia Regras de segurança, selecione o botão Adicionar Regras e crie uma regra com as informações a seguir.

    Direção: Ingress

    Tipo de Origem: CIDR

    CIDR de Origem: Informe seu bloco CIDR stand-by. Por exemplo, 10.30.1.0/24.

    Protocolo IP: TCP

    Faixa de Portas de Origem: Vazio (Todos)

    Faixa de Portas de Destino: 1521

    Descrição: Informe uma descrição para esta regra.

    Selecione o botão Adicionar.
2. Atualize o NSG (Grupo de Segurança de Rede) do OCI do seu Cluster de VMs stand-by do Exadata para permitir tráfego da rede principal.
  1. Na página de detalhes Redes Virtuais na Nuvem stand-by, selecione a guia Segurança, role para baixo até a seção Grupos de Segurança de Rede e selecione o nome dos Grupos de Segurança de Rede de Clusters de VMs do Exadata.
  2. Selecione a guia Regras de segurança, selecione o botão Adicionar Regras e crie uma regra com as informações a seguir.

    Direção: Ingress

    Tipo de Origem: CIDR

    CIDR de Origem: Informe seu bloco CIDR stand-by. Por exemplo, 10.10.1.0/24.

    Protocolo IP: TCP

    Faixa de Portas de Origem: Vazio (Todos)

    Faixa de Portas de Destino: 1521

    Descrição: Informe uma descrição para esta regra.

    Selecione o botão Adicionar.
3. Testar conectividade:
  - Teste a conectividade de Principal para Stand-by e de Stand-by para Principal. Você pode usar ping ou SSH se adicionar acesso SSH ao grupo de segurança de rede aplicável.
Não há conteúdo para esta página no momento. A equipe do Oracle AI Database@Google Cloud pretende adicionar conteúdo aqui, e esse texto de placeholder é fornecido até que esse texto seja adicionado.

A equipe do Oracle AI Database@Google Cloud está entusiasmada com novos recursos, aprimoramentos e correções futuros para este produto e esta documentação que o acompanha. Recomendamos fortemente que você assista esta página para essas atualizações.

Documentação do Oracle Cloud Infrastructure

Pré-requisitos

Zona Cruzada

Entre Regiões
