Uplinks
As conexões entre o Compute Cloud@Customer e o data center do cliente são chamadas de uplinks. São conexões físicas de cabo entre os interruptores de coluna no rack e um ou, de preferência, dois dispositivos de rede de próximo nível no data center.
Além do aspecto físico, há também um aspecto lógico para os uplinks: como o tráfego é roteado entre o rack e a rede externa à qual ele está conectado.
Conexão Física
Em cada switch spine, as portas 1 a 4 podem ser usadas para uplinks na rede do data center. Para velocidades de 10-Gbps ou 25-Gbps, a porta do interruptor da coluna deve ser dividida usando um cabo de fuga MPO-para-4xLC. Para velocidades de 40 Gbps ou 100 Gbps, cada porta de comutador usa uma única conexão de cabo MPO-para-MPO. A velocidade de conexão correta deve ser especificada durante a configuração inicial para que as portas do switch sejam configuradas com o modo de fuga e a velocidade de transferência apropriados.
Os uplinks são configurados durante a inicialização do sistema, com base nas informações fornecidas como parte da lista de verificação de instalação. As portas de uplink do switch espinhal não utilizadas, incluindo portas de breakout não utilizadas, estão desativadas por motivos de segurança. A tabela mostra as configurações de uplink suportadas por contagem e velocidade de porta e a largura de banda total resultante.
Velocidade de Uplink |
Número de Uplinks por Interruptor de Coluna |
Largura de Banda Total |
---|---|---|
10 Gbps |
1, 2, 4, 8, ou 16 |
20, 40, 80, 160 ou 320 Gbps |
25 Gbps |
1, 2, 4, 8, ou 16 |
50, 100, 200, 400 ou 800 Gbps |
40 Gbps |
1, 2, ou 4 |
80, 160 ou 320 Gbps |
100 Gbps |
1, 2, ou 4 |
200, 400 ou 800 Gbps |
Independentemente do número de portas e velocidades de porta configuradas, você também seleciona uma topologia para os uplinks entre os switches espinhais e a rede do data center. Essas informações são essenciais para que o administrador de rede configure a agregação de links (canais de porta) nos comutadores de data center. A tabela mostra as opções disponíveis.
Topologia |
Descrição |
---|---|
Triângulo |
Em uma topologia de triângulo, todos os cabos de ambos os interruptores de coluna são conectados a um único interruptor de data center. |
Praça |
Em uma topologia quadrada, dois switches de data center são usados. Todos os cabos de saída de um determinado switch de coluna vertebral são conectados ao mesmo switch de data center. |
Malha |
Em uma topologia de malha, dois switches de data center também são usados. A diferença com a topologia quadrada é que os uplinks são criados em um padrão cruzado. Os cabos de saída de cada comutador de coluna são conectados em pares: um cabo para cada comutador de data center. |
Topologia
A topologia física dos uplinks do rack para a rede do data center depende dos requisitos de largura de banda e dos switches e portas de data center disponíveis. A conexão com um único switch de data center implica que você selecione uma topologia de triângulo. Para aumentar a redundância, você distribui os uplinks em um par de switches de data center, selecionando uma topologia quadrada ou de malha. Cada topologia permite que você comece com uma largura de banda mínima, que você pode ampliar com a crescente necessidade. A largura de banda máxima é de 800 Gbps, assumindo que os switches, transceptores e cabos do data center permitem isso.

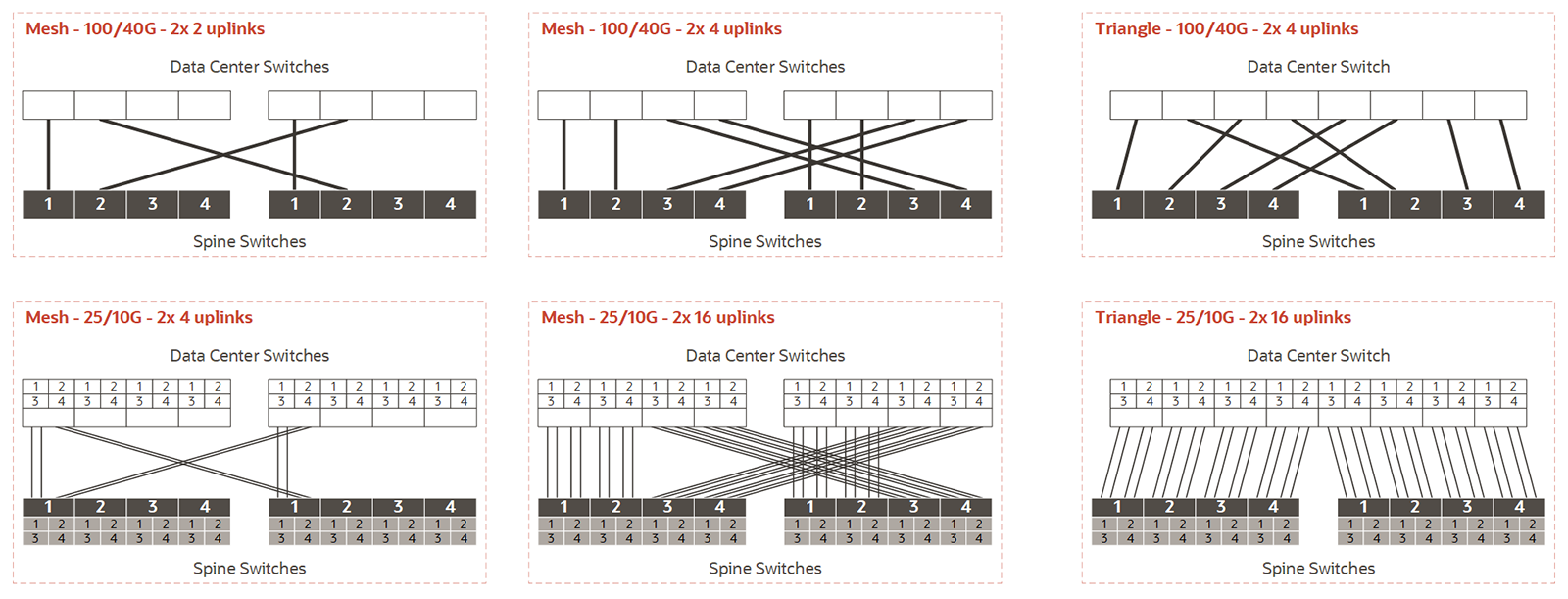

Os diagramas a seguir fornecem uma visão simplificada das topologias suportadas e podem ser usados como orientação inicial para integrar o rack à rede do data center. Use os diagramas e as notas para determinar a configuração apropriada de cabeamento e switch para sua instalação. Para obter exemplos de configuração de uplink mais detalhados, que foram testados pela Oracle, consulte Topologias de Referência.
Observações do Diagrama
No lado do rack, há dois switches espinhais que devem ser conectados à rede do data center. Ambos os switches espinhais devem ter configurações de porta e cabo idênticas. Em cada exemplo, os switches spine são mostrados na parte inferior, com todas as portas de uplink identificadas por seu número de porta. As linhas representam a conexão de cabo de saída com os switches do data center, que são mostrados na parte superior de cada exemplo sem números de porta.
Padrão de cabeamento e velocidade do porto
Há seis exemplos no total, organizados em duas linhas por três colunas.
-
A linha superior mostra opções de cabeamento com base em conexões de porta completa de 100 Gbps ou 40 Gbps. A linha inferior mostra opções de cabeamento usando portas de fuga a velocidades de 25-Gbps ou 10-Gbps; as caixas menores numeradas de 1-4 representam as conexões de fuga para cada uma das quatro portas de uplink principais por interruptor de coluna.
-
A terceira coluna mostra uma topologia de triângulo com conexões de porta completa e conexões de fuga. A diferença com a coluna dois é que todos os uplinks estão conectados a um único switch de data center. A largura de banda total é a mesma, mas a topologia do triângulo não tem redundância de switch de data center.
-
Não há diagramas para a topologia quadrada. A configuração de cabeamento quadrado é semelhante aos exemplos de malha, mas sem os padrões de cruzamento. Visualmente, todos os conectores nos diagramas seriam paralelos. Em uma topologia quadrada, todos os cabos de saída de um comutador de coluna são portas conectadas para porta para o mesmo comutador de data center. Ao contrário da malha, o quadrado implica que cada interruptor de coluna é pareado com apenas um interruptor de data center.
Contagem de Links
Ao conectar os uplinks, você deve seguir a numeração da porta do switch da coluna vertebral. Lembre-se de que ambos os interruptores de coluna são conectados de forma idêntica, de modo que cada uplink ou conexão corresponde a um par de cabos.
-
Com um cabo por porta de coluna, usando transceptores de 100 ou 40 Gbps, o primeiro par de uplink usa portas de switch de coluna numeradas 1, o segundo usa a porta 2 e assim por diante. Nesta configuração, o número máximo de uplinks é quatro por interruptor de coluna.
-
Quando cabos de fuga são usados, com velocidades de porta de 25 ou 10 Gbps, o primeiro par de uplink usa a porta 1/1. Com dois ou quatro uplinks por switch espinhal, ainda há apenas uma porta completa em uso. Quando você aumenta a contagem de uplinks para 8 por switch spine, as portas 1/1-2/4 estão em uso. Em 16 uplinks por interruptor de coluna, todas as conexões de fuga de todas as quatro portas reservadas estarão em uso.
-
Em uma topologia de malha, um padrão de cabeamento específico deve ser seguido: conecte a primeira metade de todos os uplinks a um switch de data center e a segunda metade ao outro switch de data center. Por exemplo: se você tiver quatro uplinks, os dois primeiros vão para o mesmo switch; se você tiver oito uplinks (não mostrados nos diagramas), os quatro primeiros vão para o mesmo switch; se você tiver 16 uplinks, os oito primeiros vão para o mesmo switch.
Implicações da Topologia de Malha
-
Em uma topologia de malha, a configuração do switch de coluna vertebral espera que a primeira metade de todos os uplinks esteja conectada a um switch de data center e a segunda metade ao outro switch de data center. Quando você conecta inicialmente o rack à sua rede de data center, é fácil seguir esse padrão.
-
No entanto, se você aumentar o número de uplinks posteriormente, o padrão de cabeamento de malha tem uma implicação significativa para os uplinks existentes. Compare os diagramas nas duas primeiras colunas: quando você duplica a contagem de uplinks, metade das conexões existentes deve ser movida para o outro switch de data center. Para uplinks de 100/40 Gbit, a recabilitação só é necessária quando você aumenta a contagem de links de 2 para 4. Devido ao maior número de cabos, os uplinks de 25/10 Gbit exigem mais recabeamento: ao aumentar a contagem de uplinks de 2 para 4, de 4 para 8 e de 8 para 16.
Conexão Lógica
A conexão lógica entre o rack e o data center é implementada inteiramente na camada 3. No modelo OSI (Open Systems Interconnection model), a camada 3 é conhecida como camada de rede, que usa os campos de endereço IP de origem e destino em seu cabeçalho para rotear o tráfego entre dispositivos conectados.
O Compute Cloud@Customer suporta duas opções de conexão lógica: você deve escolher entre roteamento estático e roteamento dinâmico. Ambas as opções de roteamento são suportadas pelas três topologias físicas.
Tipo de Conexão |
Descrição |
---|---|
Roteamento Estático |
Quando o roteamento estático é selecionado, todo o tráfego de saída passa por um único endereço IP de gateway padrão configurado em dispositivos de rede de data center. Este endereço IP de gateway deve estar na mesma sub-rede que os endereços IP de uplink do rack, portanto, ele pode ser acessado pelos switches espinhais. Os dispositivos de rede do data center podem usar SVIs (Switch Virtual Interfaces) com VLAN IDs na faixa de 2 a 3899. Todos os gateways configurados em uma rede virtual na nuvem (VCN) terão automaticamente uma regra de roteamento para direcionar todo o tráfego destinado ao destino externo para o endereço IP do gateway padrão. |
Roteamento Dinâmico |
Quando o roteamento dinâmico é selecionado, o BGP (Border Gateway Protocol) é usado para estabelecer uma conexão TCP entre dois Sistemas Autônomos: a rede em rack e a rede do data center. Essa configuração requer um ASN registrado ou privado (Número do Sistema Autônomo) em cada lado da conexão. A configuração do BGP do Compute Cloud@Customer usa o ASN 136025 por padrão. Isso pode ser alterado durante a configuração inicial. Para roteamento BGP, dois dispositivos de roteamento no data center devem ser conectados aos dois switches espinhais no rack. As interfaces correspondentes (canais de porta) entre os switches espinhais e os dispositivos de rede do data center devem estar na mesma sub-rede. É considerada uma boa prática usar uma sub-rede /30 dedicada para cada circuito ponto a ponto, que também é conhecido como uma rede de transferência de rota. Esta configuração fornece redundância e caminhos múltiplos. O roteamento dinâmico também é suportado em uma topologia de triângulo, em que ambos os switches da coluna estão fisicamente conectados ao mesmo dispositivo de rede do data center. Nesta configuração, duas sessões BGP ainda são estabelecidas: uma de cada switch espinhal. No entanto, essa abordagem reduz o nível de redundância. |
Designs de Roteamento Suportados
A tabela a seguir mostra quais designs de roteamento são suportados, dependendo da topologia física em seu data center e da conexão lógica que você escolher implementar.
Observe que a agregação de links em vários dispositivos (vPC ou MLAG) só é suportada com roteamento estático. Quando o roteamento dinâmico é selecionado, a agregação de links é restrita a portas do mesmo switch.
Quando os uplinks são conectados em uma topologia de malha, um mínimo de 2 conexões físicas por interruptor de coluna se aplica. Para estabelecer pareamento BGP, são necessárias 2 sub-redes. Se a contagem de uplinks for alterada, os canais de porta serão reconfigurados, mas as sub-redes dedicadas permanecerão as mesmas.
Conexão Lógica |
Topologia Física |
Design do Roteiro |
||
---|---|---|---|---|
Sub-rede Única |
Sub-rede Dupla |
vPC/MLAG |
||
Roteamento Estático |
Praça |
Sim |
Sim |
Sim |
Malha |
Sim |
Sim |
Sim |
|
Triângulo |
Sim |
Sim |
Sim |
|
Roteamento Dinâmico |
Praça |
Sim |
– |
– |
Malha |
– |
Sim |
– |
|
Triângulo |
Sim |
– |
– |
