Navegando em Diagramas e Objetos
A guia Diagramas lista os diagramas do Data Modeler que foram salvos.
Ao clicar com o botão direito do mouse em um diagrama, você tem opções para abrir, salvar, excluir e exibir propriedades. A figura a seguir mostra uma visualização em miniatura que é exibida quando você clica no nome de um diagrama no painel esquerdo.
-
Para criar um novo diagrama, na guia Diagramas, clique em Novo Diagrama
.
-
Para abrir um diagrama existente, na guia Diagramas, clique com o botão direito do mouse no diagrama e clique em Abrir.
Os diagramas são armazenados no banco de dados no esquema do usuário. Quando você usa o Data Modeler pela primeira vez, uma tabela OSDDMW_DIAGRAMS é criada no seu esquema para armazenar os diagramas.
O Oracle SQL Developer Data Modeler poderá importar ou exportar para a tabela OSDDMW_DIAGRAMS se uma conexão for fornecida. Consulte Compartilhando Diagramas com o SQL Developer Web

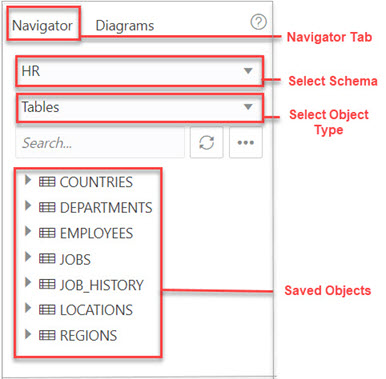

A guia Navegador lista os objetos disponíveis para cada esquema. Você pode selecionar o esquema e o tipo de objeto nas listas suspensas. Para um esquema específico, se um objeto de tabelas for selecionado, o painel esquerdo exibirá todas as tabelas que pertencem a um esquema específico. Você pode expandir uma tabela para exibir suas colunas. A figura a seguir indica os elementos importantes na guia Navegador.
Em um esquema, você pode procurar objetos na guia Navegador digitando alguns caracteres. Você também pode pesquisar o conteúdo de um diagrama salvo. A funcionalidade de pesquisa não faz distinção entre maiúsculas e minúsculas, recupera todas as entradas correspondentes e não requer o uso de caracteres curinga.
O menu de contexto de uma tabela ou view consiste em:
Adicionar Objeto ao Diagrama: Adiciona o objeto selecionado ao diagrama selecionado. Como alternativa, você pode arrastar e soltar um objeto em um diagrama selecionado.
Adicionar Objeto com dependências ao Diagrama: Adiciona o objeto selecionado junto com as tabelas pai e filho relacionadas ao objeto ao diagrama selecionado.
Adicionar Objeto como Esquema Estrela ao Diagrama: Adiciona o objeto selecionado ao diagrama e pesquisa no dicionário de dados chaves estrangeiras e chaves estrangeiras implícitas relacionadas ao objeto. As tabelas ou views relacionadas são adicionadas ao diagrama e o layout do esquema em estrela é aplicado.
Editar, Usar como Modelo: Abre a Caixa de Diálogo Propriedades da Tabela. Use para editar um objeto existente (como uma tabela ou view) para um esquema específico ou criar um novo objeto usando um existente para o conteúdo inicial. Consulte Criando uma Tabela e Criando uma View
Adicionar/Editar Sequência: Abre a Caixa de Diálogo Propriedades da Sequência. Use para criar ou editar uma sequência para um esquema selecionado. Consulte Criando uma Sequência
Adicionar Índice: Abre a Caixa de Diálogo Propriedades do Índice. Use para criar um índice para uma tabela. Consulte Criando um Índice
Adicionar Sinônimo: Abre a Caixa de Diálogo Propriedades do Sinônimo. Use para criar um sinônimo para uma tabela ou view em um esquema selecionado. Consulte Criando um Sinônimo
