Analisar Gráfico

Você pode criar um gráfico de Análise navegando até o menu Analisar e clicando em Criar Gráfico. Como alternativa, execute o comando classify para gerar o gráfico de análise.

Tópicos:

As seguintes opções de gráfico estão disponíveis para analisar os grupos exibidos pela consulta Link:

Analisar Opção do Gráfico	Utilitário
Tipo de Gráfico	Selecione entre os tipos de gráfico bolha, dispersão, mapa de árvore e explosão solar para exibir os grupos. Por padrão, um gráfico de bolhas é exibido. Gráfico de Bolhas: Para analisar os dados de três campos, e cada campo pode ter diversos valores. A posição da bolha é determinada pelos valores do primeiro e segundo campos representados nos eixos x e y e o tamanho da bolha é determinado pelo terceiro campo. Gráfico de Dispersão : Para analisar os dados de dois campos numéricos, para ver o quanto um parâmetro está afetando o outro. Mapa da Árvore: Para analisar os dados de vários campos que são hierárquicos e fracionais, com a ajuda de retângulos aninhados interativos. Gráfico de Explosão Solar: Para analisar dados hierárquicos de vários campos. A hierarquia é representada na forma de anéis concêntricos, com o anel mais interno representando o topo da hierarquia.
Altura	Aumente ou diminua a altura do gráfico de acordo com o tamanho da tela.
Trocar eixo X Y	Você pode trocar os valores representados ao longo dos eixos x e y para melhor visualização.
Mostrar Anomalias	Exiba as anomalias entre os grupos mostrados no gráfico.
Destacar Linhas de Base de Anomalia	Se você optou por exibir as anomalias, poderá destacar as linhas de base dessas anomalias.
Mostrar Legenda da Contagem de Grupos	Alterne a exibição da legenda Contagem de Grupos.
Zoom e Rolagem	Selecione Zoom de Retângulo de Marcação ou Seleção de Retângulo de Marcação para exibir dinamicamente os dados no gráfico ou para rolar e selecionar vários grupos.

Informações Exibidas no Gráfico de Análise

O gráfico de análise para visualização de Link é útil para identificar visualmente anomalias nos padrões. Por padrão, um gráfico de bolhas é gerado. No entanto, você pode selecionar um gráfico entre as opções disponíveis.

Cada linha na tabela Link representa um grupo exclusivo. O tamanho da bolha representa o número de tais grupos que estão contidos na bolha. A posição da bolha é determinada pelos valores dos campos representados ao longo dos eixos x e y. Passe o cursor sobre uma legenda de filtro para exibir as seguintes informações:

Clusters: Número de bolhas no gráfico para esse valor de legenda
Grupos: Número total e porcentagem de grupos em todos os clusters
Intervalo Médio de Clusters: Cada bolha (cluster) representa uma faixa de valores. Uma média é calculada para cada bolha que mostra as médias mínima e máxima em todas as bolhas para esse valor. Isso só se aplica a valores numéricos.
Valor Mínimo: Valor absoluto mais baixo em todas as bolhas deste intervalo de legendas.
Valor Máximo: O maior valor absoluto em todas as bolhas deste intervalo de legendas.

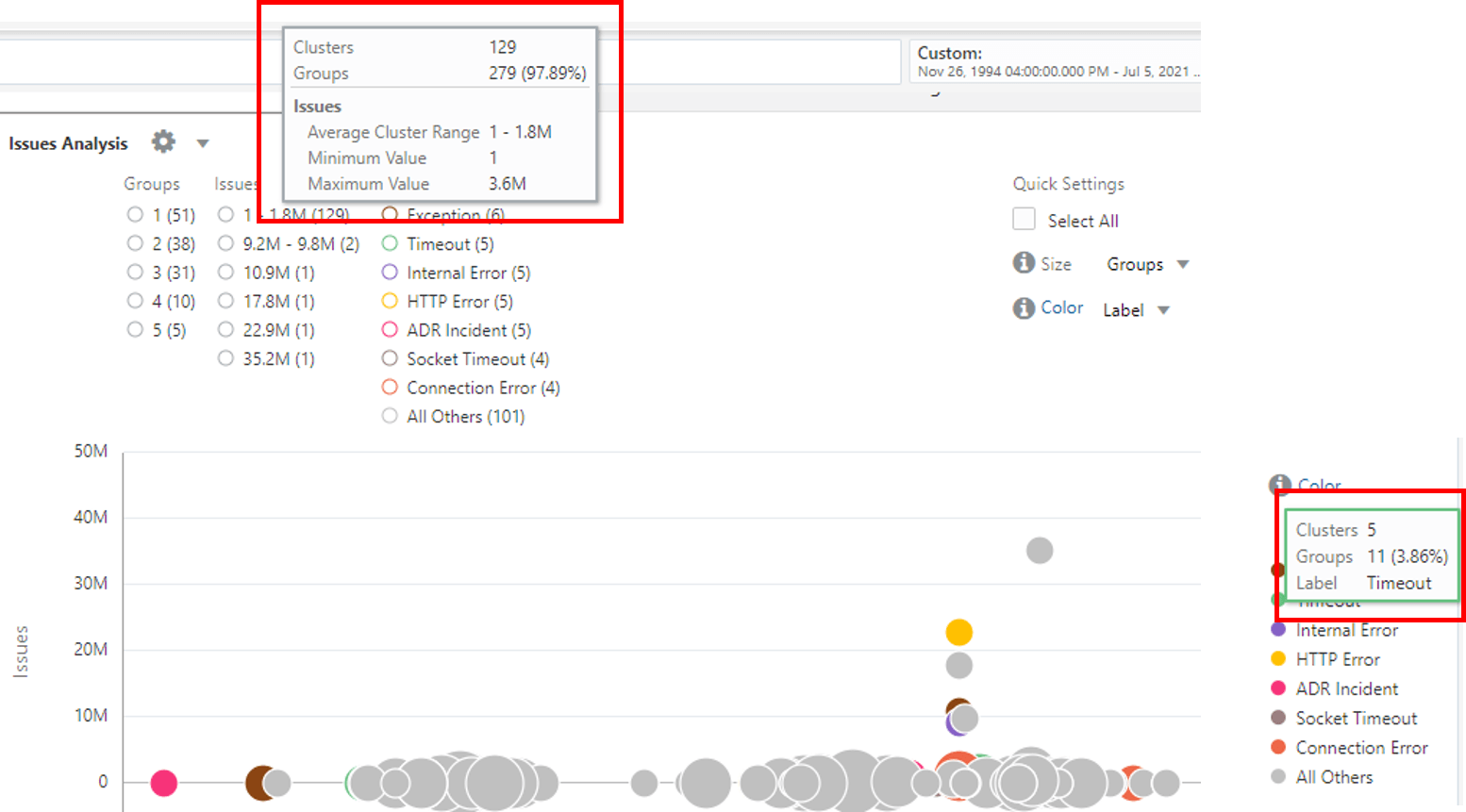

Analisar informações de legenda do Gráfico

Alterar o Título do Gráfico de Análise

Para melhorar a leitura do gráfico e para uma análise simples, você pode alterar o título do gráfico de bolhas usando a opção na caixa de diálogo Analisar.

Para modificar o título do gráfico Analisar, clique no ícone Definições ao lado do título do gráfico e clique em Editar Gráfico. A caixa de diálogo Analisar é exibida. Atualize o valor do campo Título do Gráfico e clique em Enviar.

Como resultado, o título do gráfico agora é alterado para o valor que você especificou.

Controlar as Cores no Gráfico de Análise

Dois campos numéricos são selecionados para representação ao longo dos eixos X e Y. O campo Hora só pode ser usado no eixo X.

Todos os campos podem ser usados para controlar a cor das bolhas. Não há restrições sobre os tipos dos campos.
Os campos numéricos podem ser usados para controlar o tamanho das bolhas. O valor dos campos controla o tamanho da bolha. Quanto maiores os valores, maiores as bolhas.

Para ver as etapas de seleção dos campos para controlar a cor das bolhas no gráfico, consulte Adicionar Mais Campos para Análise Usando Tamanho e Cor.

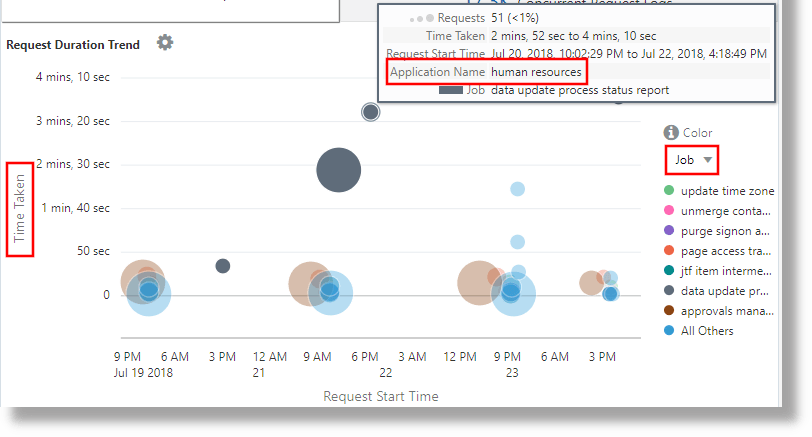

O gráfico a seguir mostra o Time Taken para Solicitações, que é representado no eixo Y e também o Aplicativo e o Job que estão envolvidos na análise:

O campo Tempo Utilizado é representado no eixo Y e os campos Job e Aplicativo são usados para controlar a cor das bolhas

Por padrão, o gráfico Análise de Link seleciona automaticamente uma paleta de cores com base nos valores do gráfico. Para selecionar outra paleta ou adicionar outros valores de campo, clique no link Cor. No exemplo a seguir, o campo Event Type tem a paleta de cores Audit Analysis aplicada para diferentes valores:

'Log Source' = 'OCI Audit Logs'
| link Time, Event
| eval 'Event Type' =
       if(indexOf(Event,upload) != -1, Insert,
          indexOf(Event,update) != -1 or indexOf(Event,literal(patch)) != -1, Update,
          indexOf(Event,delete) != -1,Delete,
          indexOf(Event,get)    != -1 or indexOf(Event,list) != -1, Read, Other)
| classify 'Start Time','Event Type' as 'Audit Analysis'

o campo Tipo de Evento tem a paleta de cores Análise de Auditoria aplicada a diferentes valores
