Cabo do Roving Edge Device

Use os diagramas a seguir para localizar conectores na parte traseira do Roving Edge Device enquanto você conecta cabos neste procedimento.

Observação

Para atender aos requisitos de MIL-STD-461 Rev G RE102, todos os cabos de rede Ethernet conectados ao Roving Edge Device devem ser classificados como CAT8. Caso contrário, o requisito mínimo para cabos Ethernet é CAT6.

Dica

A maioria dos dispositivos exige que você baixe um grande arquivo de software de 25 GB para autoprovisionar o dispositivo. Para garantir uma instalação suave, recomendamos conectar o dispositivo a uma rede de alta velocidade.

  1. Conecte os cabos à porta Ethernet padrão e à porta da console serial, conforme mostrado nos diagramas a seguir.

    1. Use um cabo Ethernet 10GBaseT RJ-45 para conectar a porta Ethernet do dispositivo ao seu switch Ethernet.

    2. Conecte o cabo serial USB fornecido da porta do console serial do dispositivo a um conector USB no host de controle, como um laptop.

    Roving Edge Device 2: Formas de Computação, GPU e Armazenamento

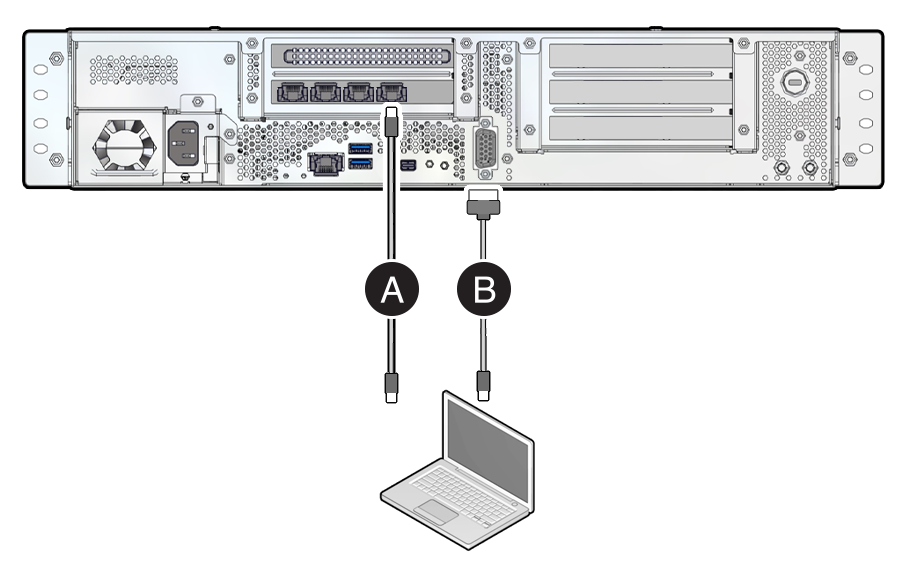

    Uma ilustração que mostra onde conectar os cabos Ethernet e DB-9 no Roving Edge Device 2, Computação, GPU e Formas de Armazenamento.

  2. Ligue o cabo de alimentação fornecido ao recipiente de alimentação do dispositivo e à sua fonte de alimentação, mas ainda não ligue o dispositivo.

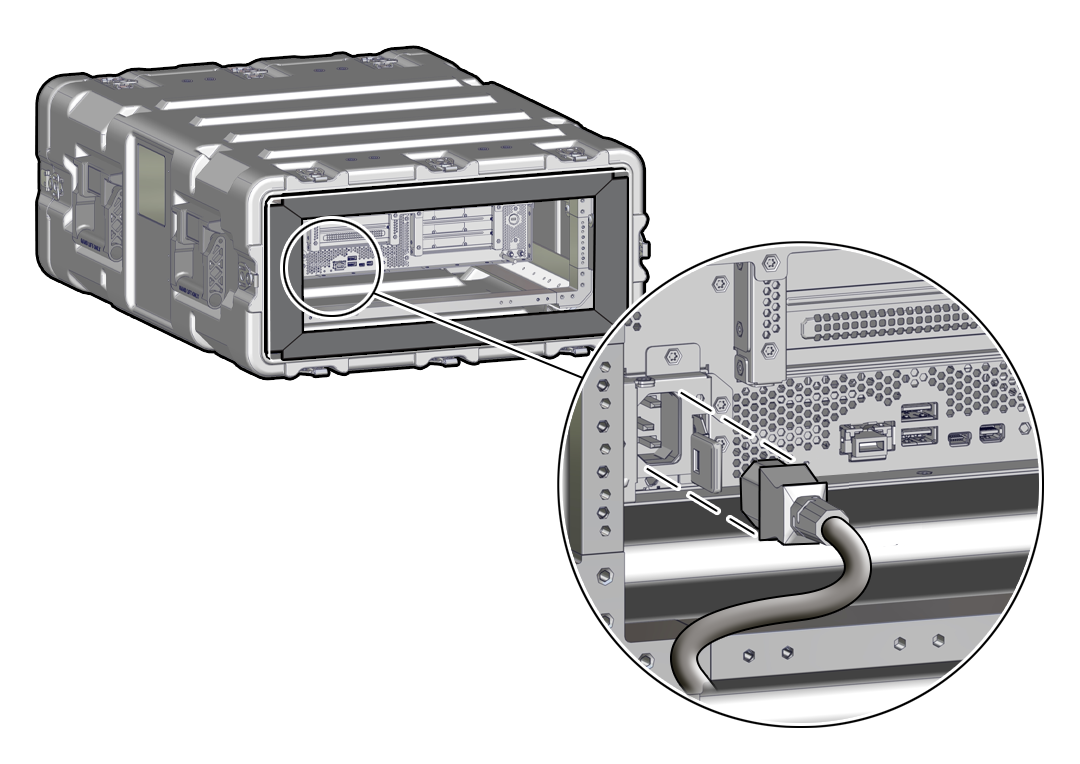

    A ilustração a seguir mostra onde conectar o cabo de alimentação em um Roving Edge Device 2 que está em um caso reforçado.

    Uma ilustração mostrando onde o receptáculo de energia está localizado.
