Montar o dispositivo em um rack

Use estas instruções se você planeja montar seu Roving Edge Device em um rack padrão.

O kit de montagem em rack opcional pode ser usado para instalar o dispositivo em um rack padrão de quatro postes e 19 polegadas.

Montagem em rack do dispositivo

  1. Separe os suportes de montagem do dispositivo dos trilhos deslizantes.

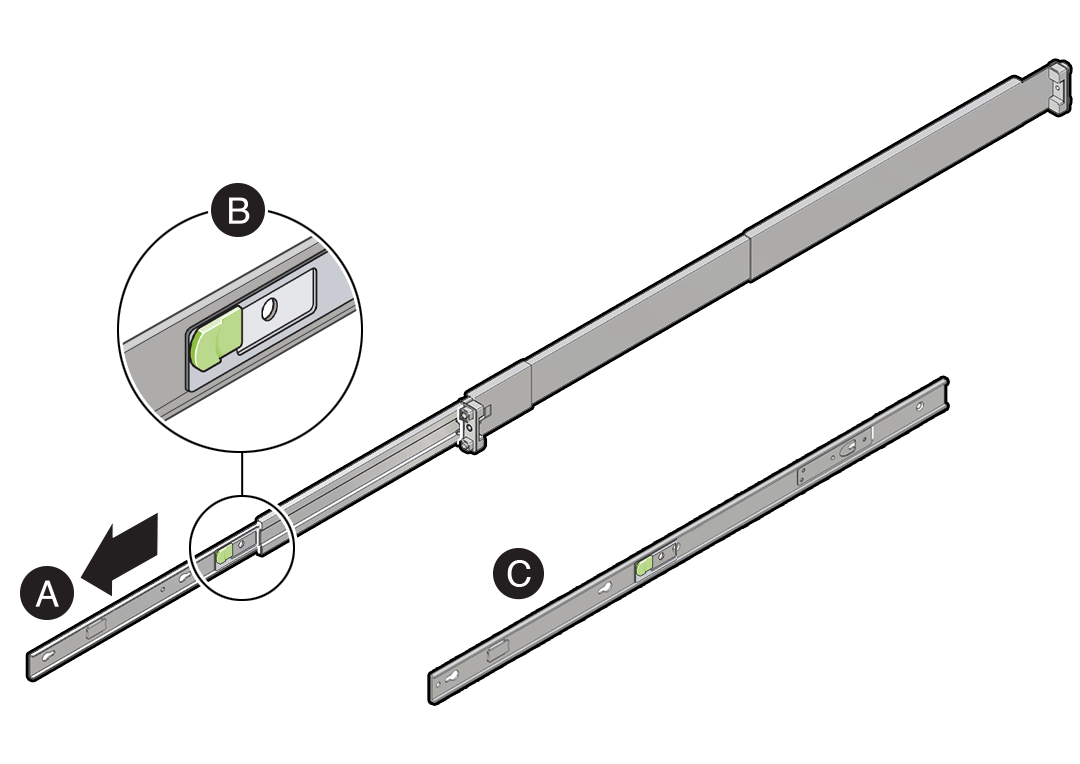

    Ilustração mostrando como separar os suportes de montagem dos trilhos deslizantes.
    1. Puxe os suportes de montagem para fora dos suportes deslizantes.
    2. Pressione a alavanca de liberação para liberar o mecanismo de bloqueio.
    3. Remova os suportes de montagem dos trilhos laterais.

  2. Anexe os suportes de montagem ao dispositivo.

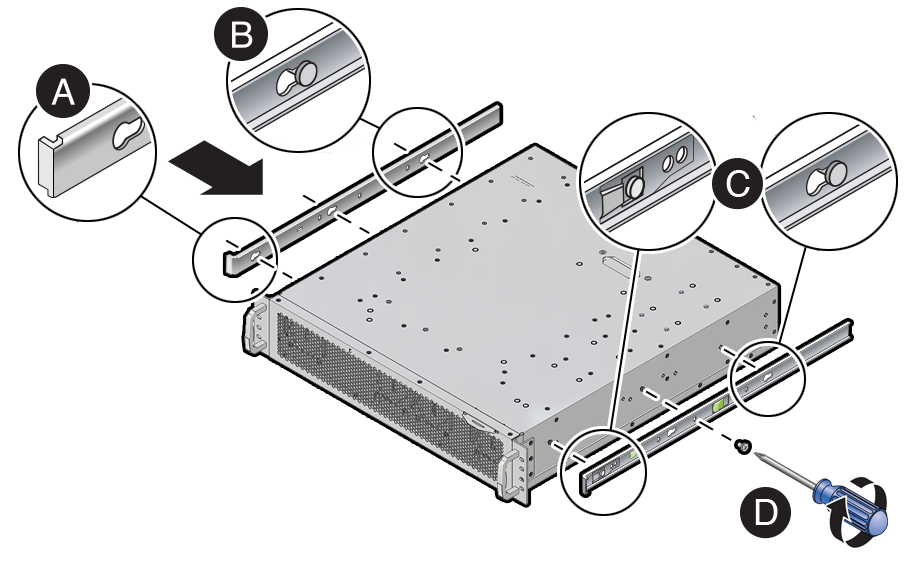

    Ilustração mostrando como os slide-rails são anexados ao dispositivo.

    1. Posicione os suportes de montagem contra o dispositivo para que a parada deslizante esteja na frente do dispositivo.

    2. Alinhe as aberturas do buraco de fechadura no suporte de montagem com os pinos de localização na lateral do dispositivo.
    3. Empurre os suportes de montagem para a frente até que eles bloqueiem no lugar com uma seleção audível.
    4. Fixe os suportes de montagem instalando um parafuso M4 em cada lado do dispositivo.

  3. Identifique o local no rack onde deseja colocar o dispositivo.

    O Roving Edge Device requer duas unidades de rack (2U) de espaço vertical.

    Cuidado

    Para reduzir o risco de lesões pessoais, estabilize o gabinete do rack e, se disponível, estenda a barra anti-inclinação antes de instalar o servidor.

  4. Se seus postes de rack não estiverem rotulados, marque os furos de montagem nos postes dianteiro e traseiro para garantir uma instalação nivelada.

  5. Anexe os dois trilhos deslizantes ao rack.

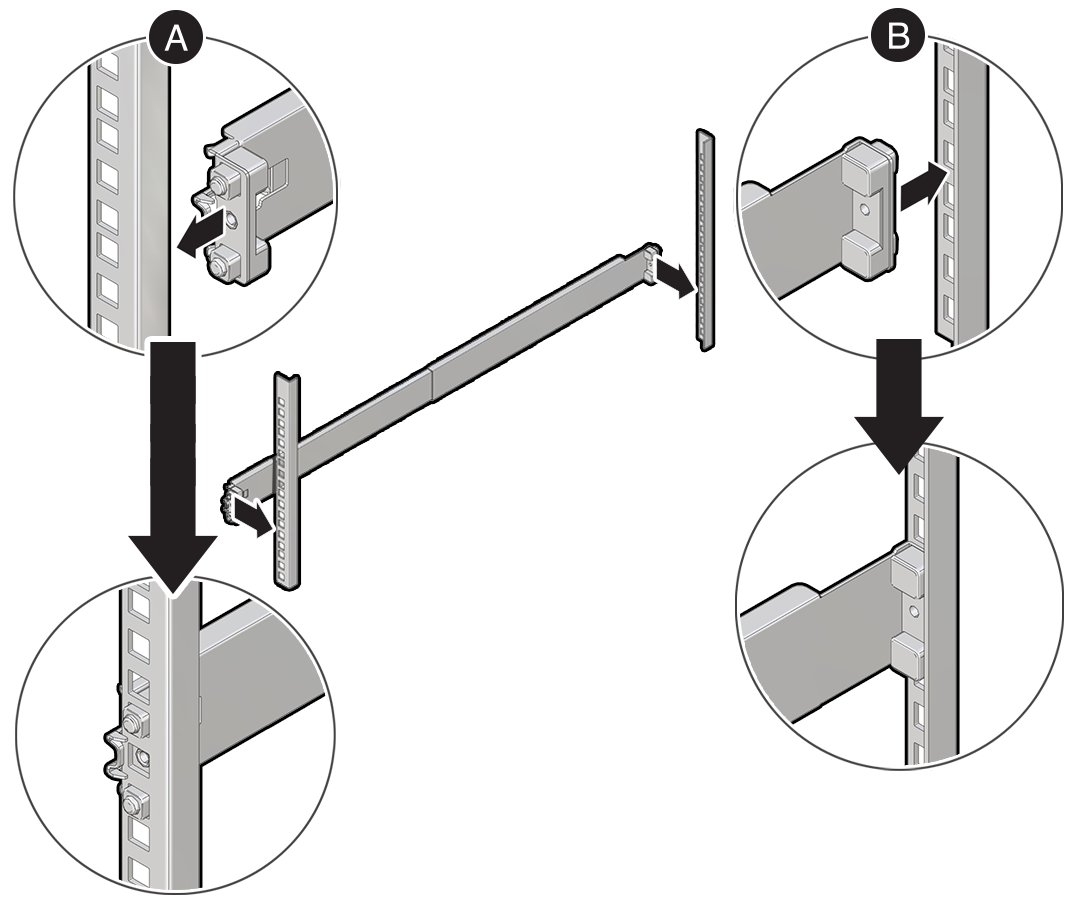

    Ilustração mostrando como montar os suportes de montagem em um rack.
    1. Encaixe os trilhos dianteiros nas postagens do rack frontal.
    2. Ajuste os corrediças traseiros para alcançar os postos traseiros da cremalheira, a seguir encaixe os corrediças nos postos traseiros da cremalheira.

  6. Instale o dispositivo nos trilhos deslizantes.

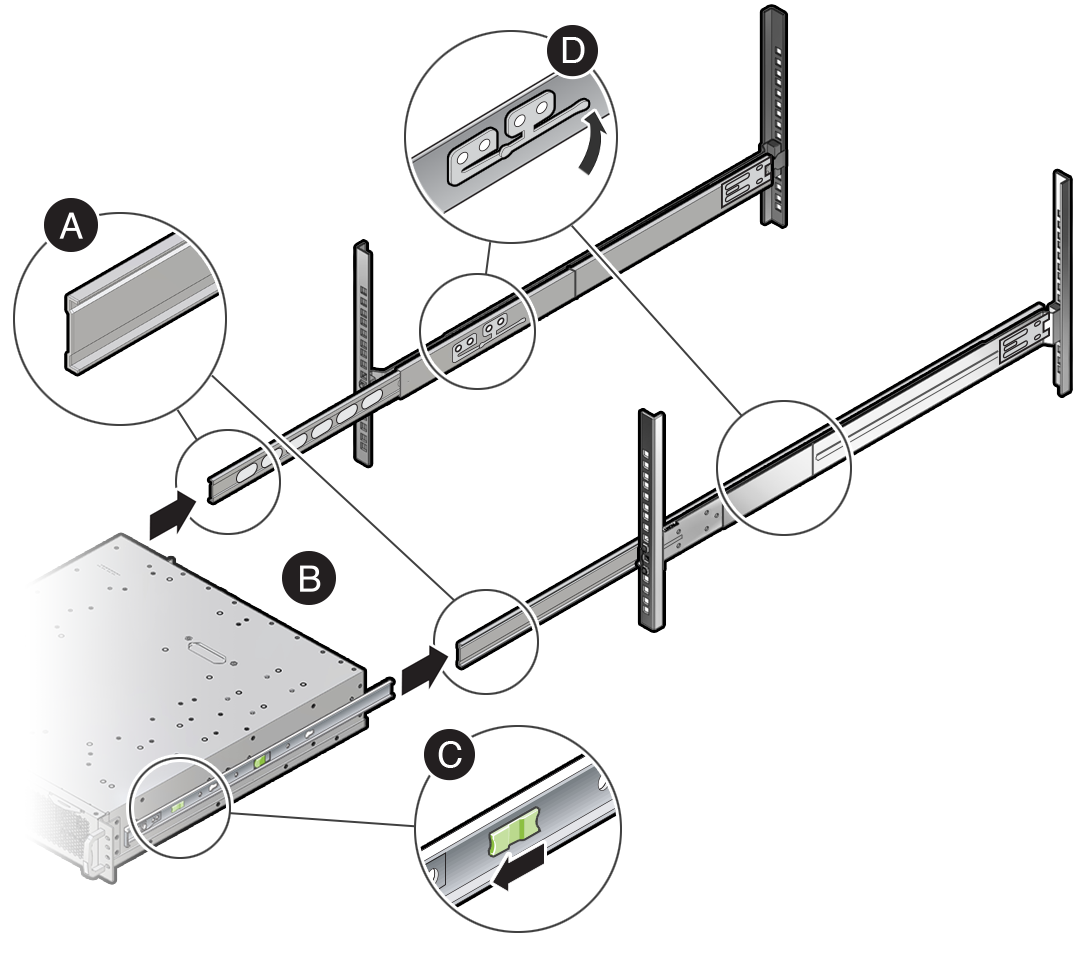

    Ilustração mostrando como instalar o dispositivo nos trilhos deslizantes.
    1. Estenda os trilhos deslizantes frontais internos.
    2. Deslize os suportes de montagem para os trilhos deslizantes estendidos até que o dispositivo seja suportado com segurança pelos trilhos deslizantes, mas seja estendido do rack.
    3. Puxe a alavanca verde para a frente para permitir que os suportes de montagem deslizem totalmente para os trilhos deslizantes.
    4. Levante a alavanca de parada do slide-rail e empurre o dispositivo completamente para o rack.

  7. Instale dois parafusos M4 na frente do dispositivo.

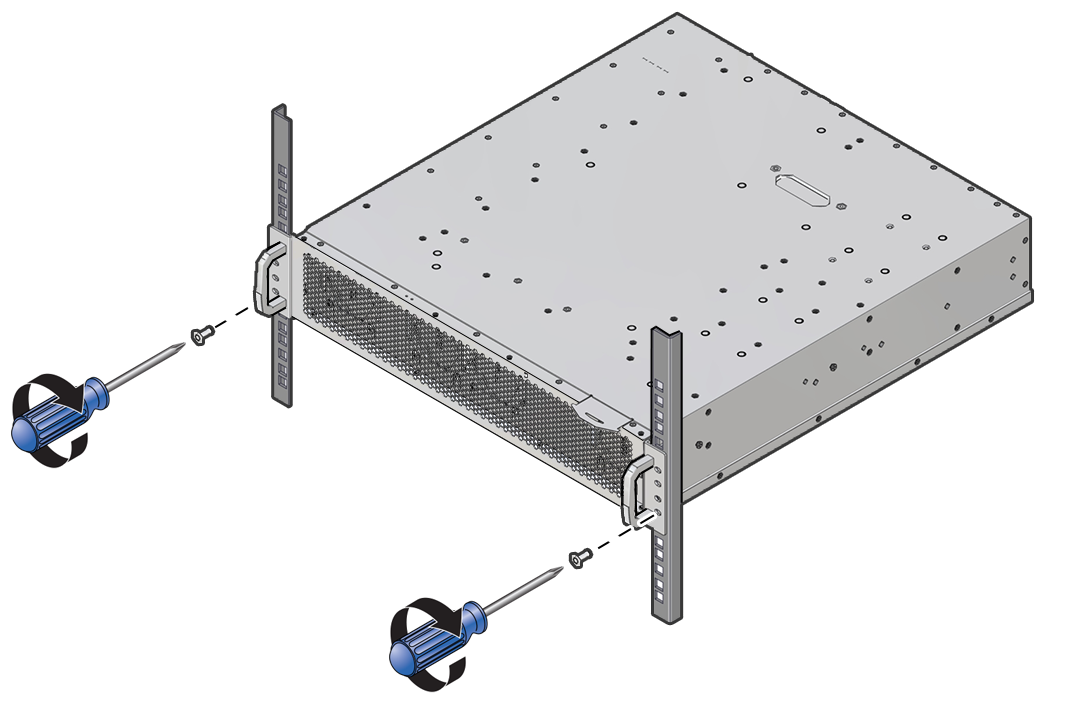

    Ilustração mostrando onde os parafusos dianteiros estão instalados.
